| Tipo di prodotto | Rilevatore di alte frequenze (HF) |
| Marca | Gigahertz Solutions |
| Modello | HF35C |
| Gamma di frequenze | 800 MHz - 2.5 GHz |
| Unità di misura | μW/m² ou mW/m² |
| Modalità di misura | Picco (Peak), RMS, mantenimento del picco (Peak hold su HF38B) |
| Display | LCD digitale |
| Alimentazione | Batteria (tipo 9V) |
| Autonomia | Circa 40 minuti (spegnimento automatico) |
| Antenna | LogPeriodica (LogPer) con cavo coassiale |
| Funzionalità audio | Analisi audio dei segnali HF modulati |
| Impostazioni | Selezione della gamma (Range) e della modalità segnale |
| Sicurezza | Distanza minima di 2 metri dalla fonte; non piegare il cavo dell'antenna |
| Manutenzione | Pulire con un panno morbido; evitare urti e umidità |
| Garanzia | 2 anni (difetti di fabbricazione) |
| Accessori opzionali | Attenuatore DG20, filtri di frequenza, antenna UBB27 |
| Applicazioni | Biologia dell'abitazione, rilevamento di fonti di elettrosmog, misura dell'esposizione |
| Indicatore di batteria scarica | Visualizzazione "Low Batt"; spegnimento automatico dopo 3 minuti |
Domande frequenti - HF35C Gigahertz Solutions
Domande degli utenti su HF35C Gigahertz Solutions
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore in formato PDF gratuitamente! Trova il tuo manuale HF35C - Gigahertz Solutions e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HF35C del marchio Gigahertz Solutions.
MANUALE UTENTE HF35C Gigahertz Solutions
Vi ringraziamo della fiducia accordataci con l'acquisto di questo strumento, che vi consentirà la semplice analisi del vostro grado di esposizione a radiazioni ad alta frequenza ("HF") in conformità alle raccomandazioni della bioedilizia.
Oltre alla presente istruzione all'uso, Vi consigliamo la visione delle nostre Istruzioni video al corretto impiego dello strumento, che troverete sul nostro sito Internet.
Leggere attentamente le presenti istruzioni per l'uso prima della prima messa in funzione dello strumento. Esse contengono importanti avvertenze per l'uso, la sicurezza e la manutenzione dello strumento.
Merci!

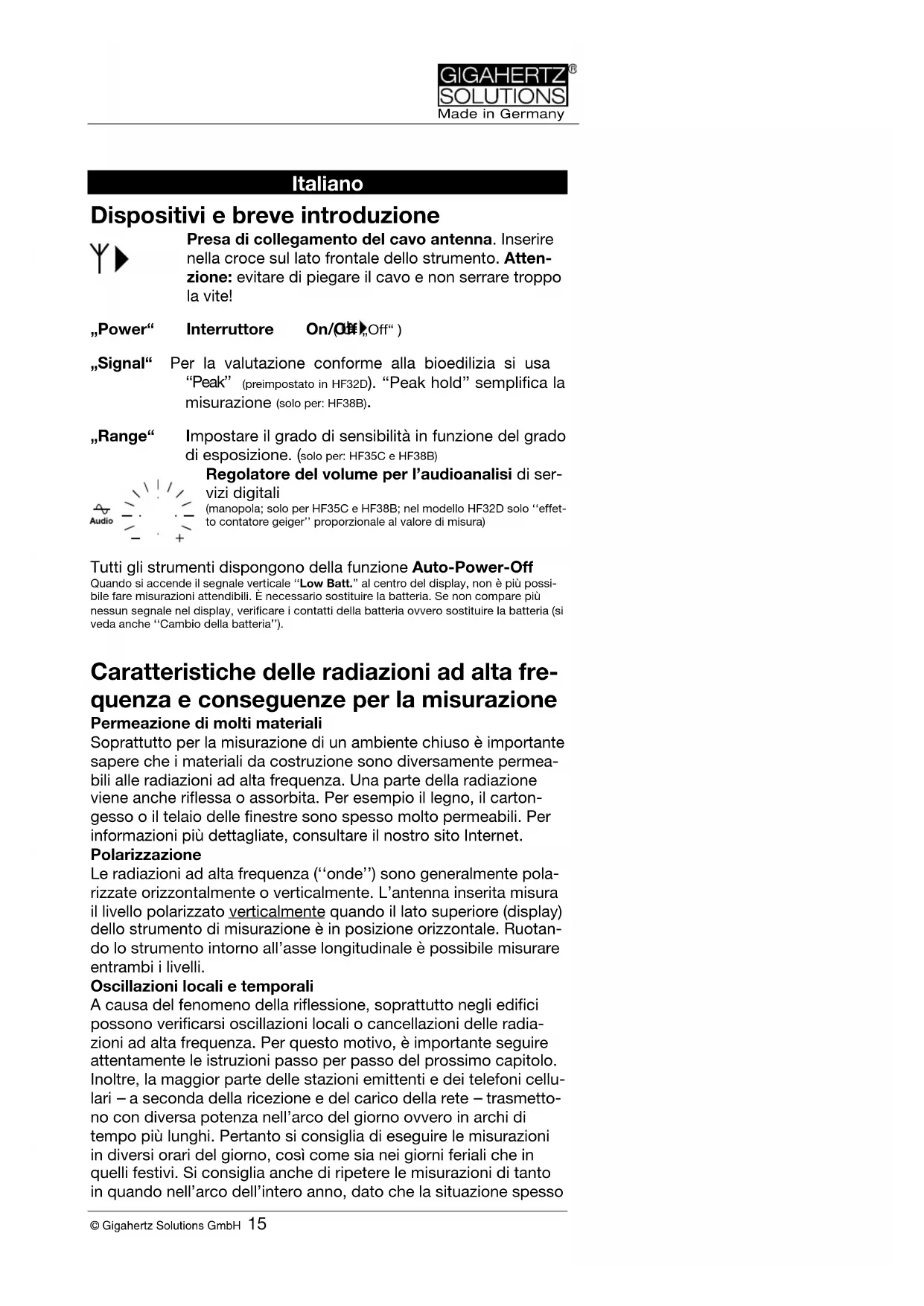

Dispositivi e breve introduzione
Presa di collegamento del cavo antenna. Inserire nella croce sul lato frontale dello strumento. Attenzione: evitare di piegare il cavo e non serrare troppo la vite!
„Power“
Interruttore On/Off„Off“)
„Signal“
Per la valutazione conforme alla bioedilizia si usa "Peak" (preimpostato in HF32D). "Peak hold" semplifica la misurazione (solo per: HF38B).
„Range“
Impostare il grado di sensibilità in funzione del grado di esposizione. (solo per: HF35C e HF38B)
Regolatore del volume per l'audioanalisi di servizi digitali
(manopola; solo per HF35C e HF38B; nel modello HF32D solo “effetto contatore geiger” proporzionale al valore di misura)
Tutti gli strumenti dispongono della funzione Auto-Power-Off
Quando si accende il segnale verticale "Low Batt." al centro del display, non è più possibile fare misurazioni attendibili. È necessario sostituire la batteria. Se non compare più nessun segnale nel display, verificare i contatti della batteria ovvero sostituire la batteria (si veda anche "Cambio della batteria").
Caratteristiche delle radiazioni ad alta frequenza e conseguenze per la misurazione
Permeazione di molti materiali
Soprattutto per la misurazione di un ambiente chiuso è importante sapere che i materiali da costruzione sono diversamente permeabili alle radiazioni ad alta frequenza. Una parte della radiazione viene anche riflessa o assorbita. Per esempio il legno, il cartongesso o il telaio delle finestre sono spesso molto permeabili. Per informazioni più dettagliate, consultare il nostro sito Internet.
Polarizzazione
Le radiazioni ad alta frequenza (“onde”) sono generalmente polarizzate orizzontalmente o verticalmente. L’antenna inserita misura il livello polarizzato verticalmente quando il lato superiore (display) dello strumento di misurazione è in posizione orizzontale. Ruotando lo strumento intorno all’asse longitudinale è possibile misurare entrambi i livelli.
Oscillazioni locali e temporali
A causa del fenomeno della riflessione, soprattutto negli edifici possono verificarsi oscillazioni locali o cancellazioni delle radiazioni ad alta frequenza. Per questo motivo, è importante seguire attentamente le istruzioni passo per passo del prossimo capitolo. Inoltre, la maggior parte delle stazioni emittenti e dei telefoni cellulari – a seconda della ricezione e del carico della rete – trasmettono con diversa potenza nell'arco del giorno ovvero in archi di tempo più lunghi. Pertanto si consiglia di eseguire le misurazioni in diversi orari del giorno, così come sia nei giorni feriali che in quelli festivi. Si consiglia anche di ripetere le misurazioni di tanto in quando nell'arco dell'intero anno, dato che la situazione spesso
può cambiare quasi da un momento all'altro. Già l'abbassamento fortuito dell'antenna emittente di alcuni gradi, per esempio durante operazioni di montaggio sul pilone d'antenna, può avere grosse ripercussioni. In particolare, però, i cambiamenti sono determinati dalla grande rapidità in cui crescono le reti di telefonia cellulare al giorno d'oggi.
Distanza minima 2 metri
Le radiazioni ad alta frequenza possono essere misurate nell'unità di misura d'uso "densità di flusso magnetico" (W/m²) in maniera attendibile solo osservando una determinata distanza dalla sorgente della radiazione ("campo distante") (per gli strumenti qui descritti: oltre ca. due metri).
Le speciali caratteristiche delle radiazioni ad alta frequenza rendono necessaria una procedura differenziata per:
- la determinazione dell'esposizione complessivala un lato, e
- l'identificazione degli avvallamenti delle radiazioni ad alta frequenza dall'altro.
Istruzioni passo per passo per la determinazione dell'esposizione complessiva
Se si vuole effettuare una misurazione delle radiazioni ad alta frequenza in un appartamento o un terreno, si consiglia di protocol-lare sempre i singoli risultati, affinché sia possibile farsi un quadro generale della situazione
Annotazione preliminare sull'antenna:
Dato che l'antenna è schermata verso il basso affinché l'influsso della terra sia ridotto, con la punta dell'antenna bisognerebbe mirare un punto leggermente inferiore all'oggetto effettivo della misurazione, onde evitare valori sfalsati nel punto di passaggio (in caso di obiettivi leggermente rialzati, come ad esempio piloni d'antenna, basta puntare orizzontalmente la punta dell'antenna). Lo strumento di misurazione sopprime frequenze al di sotto dei 800 MHz per evitare che i valori di misura siano sfalsati. Per misurare quantitativamente anche le frequenze al di sotto dei 800 MHz, Gigahertz Solutions offre i modelli HFE35C e HFE59B con antenne attive, orizzontali e isotrope a banda ultralarga dai 27 MHz in su.
Impostazioni dello strumento di misurazione
Nel modello HF32D la gamma di misurazione e la valutazione dei segnali sono reimpostate su valori tipici per la misurazione dell'esposizione a radiazioni conforme ai principi della bioedilizia. Qui di seguito sono illustrate le altre possibilità di impostazione dei modelli HF35C e HF38B:
Innanzitutto è possibile modificare la gamma di misurazione ("Range") portandola a "1999 μW/m²" ovvero "19,99 mW/m²". Solo se compaiono sempre valori molto bassi aggiustare la gamma al valore rispettivamente più di dettaglio1. Principio base:
Quanto di massima necessario, quanto di precisione possibile. Se lo strumento di misurazione mostra un sovraccarico anche
nella gamma di misurazione più ampia (a sinistra nel display compare “1”), è possibile diminuire la sensibilità dello strumento di misurazione del fattore 100 impiegando l'attenuatore DG20 disponibile quale accessorio.
Impostazione della valutazione del segnale ("Signal"): Secondo la bioedilizia, il valore di picco ("Peak") della densità di flusso magnetico in un ambiente chiuso è il parametro principale ai fini della valutazione dell'irritazione causata dalle radiazioni ad alta frequenza nell'organismo, e di rimando quindi il parametro di riferimento nel paragone dei valori limite.
Il valore medio (“RMS”), che nei segnali pulsati spesso è solo una minima parte del valore di picco, è la base di molti valori limite “ufficiali”. Secondo la bioedilizia, questo valore viene usato solo per minimizzare la situazione reale.
La funzione ““Peak hold” (solo per: HF38B) semplifica la misurazione dell’esposizione totale “bloccando” a intervalli regolari i valori di picco. Attenzione: accendere “dolcemente” per evitare che lo strumento registri dei picchi e li blocchi, fatto che simulerebbe valori di misura troppo alti. In presenza di picchi molto alti e molto brevi, la funzione “blocco dei valori di picco” ha bisogno di alcuni secondi per caricarsi completamente.
La procedura di misurazione
Tenere lo strumento col braccio mediamente teso e la mano sul lato posteriore dell'alloggiamento.
Per avere un quadro di massima dell'esposizione, è sufficiente rilevare le gamme di radiazione più potenti con il segnale acustico, passando da una stanza all'altra e far oscillare lo strumento di misurazione in tutte le direzioni; in questo modo potranno essere definite le aree più “interessanti” per l'analisi di dettaglio.
In un'area di esposizione maggiore, cambiare il posizionamento dello strumento per registrare la densità di flusso magnetico effettiva come segue:
- facendo oscillare lo strumento in tutte le direzioni per determinare la direzione principale di provenienza delle radiazioni. Nelle case plurifamiliari si può anche oscillare lo strumento verso l'alto e verso il basso.
- ruotando lo strumento di fino a 90° intorno al suo asse longitudinale, per captare anche la polarizzazione orizzontale.
- cambiando la posizione di misurazione (il “punto di misurazione”), per evitare di misurare per caso proprio nel punto in cui si verificano “buchi locali” di radiazione
In generale, il valore di misura massimo nell'ambiente viene raffrontato ai valori limite e di riferimento.
Per andare sul sicuro nel raffronto dei valori limite, moltiplicare per 4 il valore ottenuto e prendere il risultato quale base per il raffronto. Spesso si ricorre a questo espediente per assicurarsi che, anche nel caso in cui lo strumento di misurazione sfrutti completamente la tolleranza specificata verso il basso, non si parta erroneamente da un'esposizione più bassa di quella effettiva. Va peraltro precisato che, così facendo, è possibile che i valori misurati siano troppo alti.
Il rapporto tra il carico minimo e massimo di una stazione base di un telefono cellulare è di norma compreso tra 1 e 4. Dato che non si sa mai quanto alto sia il carico della stazione base di un telefono cellulare al momento della misurazione, per stimare il carico
massimo è possibile effettuare la misurazione in un momento in cui il carico è potenzialmente basso (per esempio: al mattino molto presto, tra le 3 e le 5) e quindi moltiplicare il valore registrato per 4.
Eccezione per UMTS/3G e DVB-T: Misurare per 1-2 minuti2 facendo oscillare lievemente lo strumento nella direzione principale di provenienza della radiazione. Gli strumenti di misurazione qui descritti possono sottovalutare tali forme di segnali di un fattore pari a fino a 5.
Eccezione: i radar impiegati per la navigazione aerea e marittima. Le radiazioni dei radar sono emesse da un'antenna che ruota lentamente: per questo esse sono misurabili e udibili mediante audio analisi solo a intervalli di un paio di secondi e solo per una frazione di secondo. Seguire questa procedura modificata:
- Impostare l'interruttore "Valutazione del segnale" su "Valore di picco". Leggere quindi il valore massimo indicato sul display dopo più "passaggi del segnale radar". A causa della bassa frequenza di ripetizione del display, favorevole per tutti gli altri tipi di misurazione, il valore compare per un breve momento e tende a oscillare marcatamente. Ma il valore rilevante è quello più alto. Nel modello HF38B è possibile servirsi in via ausiliare della funzione "Peak-hold" e attendere più "passaggi del segnale radar", finché lo strumento non giunge a un equilibrio tra ripetizioni e aumento del segnale. Questa procedura può dura-re alcuni minuti.
Rappresentazione simbolica
- Di norma, il valore di misura si troverà al limite inferiore della tolleranza specificata e può, in casi estremi, essere anche troppo basso di un fattore fino a 10 11.
Per una misurazione più semplice delle radiazioni UMTS/3G, DVB-T e radar senza fattori di correzione, Gigahertz Solutions offre gli analizzatori HF per professionisti HF58B-r e HF59B.
Valori limite, di riferimento e precauzionali
I “Valori di riferimento di bioedilizia” nella tecnica di misurazione (in breve: SBM 2008) sono suddivisi nelle seguenti fasce (in funzione dell’emissione); in tal senso, i segnali “pulsati” sono da considerarsi critici, quelli “non pulsati” meno critici:
| Valori di riferimento di bioedilizia SMB-2008 | ||||
| Valori di picco in μW/m2 | irrilevante | leggermente rilevante | molto rilevante | estremamente rilevante |
| < 0,1 0,1 – | 10 10 - 1000 > | 1000 | ||
© Baubiologie Maes / IBN
L'associazione tedesca per la protezione dell'ambiente e della natura “Bund für Umwelt und Naturschutz Deutschland e.V.” (BUND) nel suo parere n. 46 dell'autunno 2008 propone un valore limite di 1 μW/m² anche per gli esterni.
La Direzione sanitaria del Land di Salisburgo già nel 2002 aveva proposto l'abbassamento del "Valore precauzionale per il Land Salisburgo" allora valido a 1 W/m ^2 per gli interni.
I valori limite ufficiali a livello statale sono in genere molto più alti, ma anche qui si sta assistendo a un cambiamento. In Internet si trovano dettagliate liste di valori limite.
Avvertenza per i proprietari di un telefono cellulare: la ricezione del cellulare è perfetta anche sotto i 0,01 μW/m².
Identificazione degli avvallamenti delle radiazioni ad alta frequenza
Dopo la misurazione dell'esposizione complessiva, si tratta di chiarirne la causa. Vanno innanzitutto eliminate le sorgenti di radiazioni presenti nell'ambiente in cui è stata effettuata la misurazione (telefono DECT, ecc.). Le radiazioni residue ad alta frequenza devono quindi provenire dall'esterno. Per definire le misure di schermatura necessarie, è importante identificare le zone di pareti (con porte, finestre, telai di finestra), soffitti e pavimenti che fanno passare le radiazioni ad alta frequenza.
Per fare ciò, effettuare le misurazioni non stando al centro dell'ambiente e ruotando sul proprio asse, bensì rivolgendo lo strumento verso l'esterno muovendosi lungo l'intera superficie di pareti, soffitti e pavimenti ^12 , onde identificare con chiarezza i punti permeabili alle radiazioni. Infatti, oltre al fatto che alle alte frequenze le caratteristiche radiogoniometriche sono limitate, le antenne LogPer negli interni tendono ad aumentare i valori in maniera quasi imprevedibile, e gli avvallamenti conseguenti rendono l'esatta puntatura dal centro dell'ambiente praticamente impossibile. Le seguenti figure illustrano schematicamente la procedura da seguire:

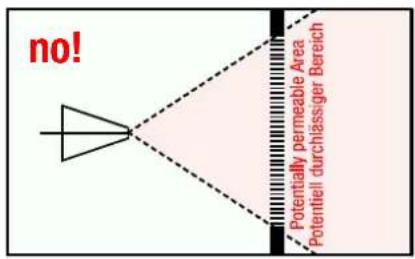

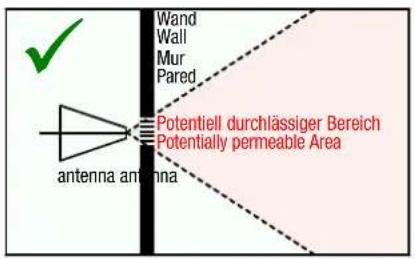

La schermatura deve essere definita e accompagnata da personale qualificato e in ogni caso essere inserita su una superficie maggiore rispetto a quella delle aree interessate.
Audioanalisi delle frequenze (solo per: HF35C / HF38B)
Entro la gamma di frequenza di riferimento da 800 MHz a 2,5 GHz, le frequenze sfruttate da vari tipi di servizio sono molte. Per identificare le cause delle radiazioni ad alta frequenza si ricorre all'audioanalisi ^13 della parte di segnale a modulazione di ampiezza. È molto difficile descrivere i rumori per iscritto. Il sistema più facile consiste nell'avvicinarsi quanto più possibile a sorgenti note e ascoltare il rumore. Anche senza disporre di conoscenze approfondite, è possibile distinguere il segnale acustico caratteristico delle seguenti sorgenti: telefono DECT (stazione base e telefono portatile) e telefono cellulare (telefonino), rispettivamente suddivise in segnali “durante la conversazione”, nel “modo standby” e, soprattutto per il telefonino, il momento di “selezione”. Sono identificabili anche i segnali audio caratteristici di un trasmettitore di segnali radiomobili. Si consiglia, a fini di raffronto, di eseguire una misurazione nel periodo di maggiore carico e una di notte, per imparare a distinguere i vari rumori.
"Marcatura" dei segnali non pulsati:
Nelle audioanalisi, non è possibile rendere implicitamente udibili i segnali non pulsati: perciò spesso non se ne tiene debito conto. Per questo, le parti di segnale non pulsato vengono “marcate” con un suono crepitante di volume proporzionale alla sua quota nel segnale complessivo.
Ulteriori dettagli su questa “marcatura”, così come esempi di suoni corrispondenti alle varie sorgenti di segnale, sono disponibili quali file MP3 sul nostro sito Internet. L’audioanalisi può essere resa più semplice e precisa mediante il ricorso ai nostri filtri di frequenza
Analisi più approfondite
Sono disponibili presso Gigahertz Solutions:
- Attenuatore per ampliare verso l'alto le gamme di misurazione per sorgenti molto potenti.
- Filtro di frequenza per distinguere in maniera più netta le varie sorgenti.
- Strumenti di misurazione di alte frequenze a partire da 27 MHz: per la misurazione di frequenze a partire da 27 MHz (per
esempio: trasmissioni di radioamatori, trasmissioni radiotelevi- sive analogiche e digitali, TETRA, ecc.) sono disponibili i mo- delli HFE35C e HFE59B.
- Strumenti di misurazione di alte frequenze fino a 6 GHz / 10 GHz: Per l'analisi di frequenze ancora più alte (fino a ca. 6 GHz --- WLAN, WIMAX e alcune frequenze di ponti radio e radar aerei) è disponibile il modello HFW35C (2,4 - 6 GHz). Stiamo inoltre approntando un nuovo strumento di misurazione a banda larga nella gamma 2,4 - 10 GHz (HFW59B).
- Strumenti di misurazione di basse frequenze: Spesso in ambiente casalingo l'esposizione a radiazioni a basse frequenze è molto maggiore rispetto a quella ad alte frequenze! Anche per questo (corrente ferroviaria, corrente di rete e armoniche artificiali superiori) offriamo un'ampia gamma di strumenti di misurazione di qualità a livello professionale.
Per informazioni più dettagliate, consultare il nostro sito Internet.
Alimentazione elettrica
Cambio della batteria: Lo scomparto della batteria si trova sul lato inferiore dello strumento. Per aprirlo, premere con forza il punto dove è indicata la freccia ed estrarre il coperchio verso il lato frontale del fondo dello strumento. La schiuma plastica preme la batteria verso il coperchio per evitare che si muova. Per reinse- rire il coperchio occorre quindi premere abbastanza.
Auto-Power-Off: Per limitare il consumo della batteria.
- Se si dimentica di spegnere lo strumento o se questo si accende inavvertitamente durante il trasporto, dopo essere rimasto acceso per ca. 40 minuti esso si spegne automaticamente.
- Se al centro del display compare il segnale verticale “LOW BATT” tra i numeri, lo strumento si spegne automaticamente dopo 2-3 minuti, onde evitare che vengano effettuate misurazioni non attendibili e per ricordare l’utente di sostituire la batteria quanto prima.
La schermatura professionale è un rimedio sicuro
È dimostrato che le schermature eseguite professionalmente sono fisicamente efficaci. Sono possibili molte diverse varianti. Una schermatura universalmente ideale, però, non esiste --- la schermatura deve sempre essere scelta e adeguata alla singola situazione.
Garanzia
Lo strumento di misurazione, l'antenna e gli accessori sono coperti da una garanzia di due anni per difetti di funzionamento e di lavorazione. Anche se l'antenna ha un aspetto delicato, il materiale di base FR4 per essa impiegato è altamente stabile e assolutamente resistente in caso di cadute dell'antenna dal bordo del tavolo. Nel caso ciò avvenga, la garanzia copre anche i danni da cadute simili.
Di per sé, lo strumento di misurazione non è resistente alle cadute: data la batteria pesante e il gran numero di elementi cablati, in caso di caduta possono verificarsi dei danni allo strumento. Questo tipo di danni non è coperto dalla garanzia.
