Produkttyp	Hochfrequenzdetektor (HF)
Marke	Gigahertz Solutions
Modell	HF35C
Frequenzbereich	800 MHz - 2,5 GHz
Maßeinheiten	μW/m² oder mW/m²
Messmodi	Spitze (Peak), RMS, Spitzenwert halten (Peak hold bei HF38B)
Anzeige	Digital LCD
Stromversorgung	Batterie (Typ 9V)
Betriebsdauer	Ca. 40 Minuten (automatische Abschaltung)
Antenne	LogPeriodisch (LogPer) mit Koaxialkabel
Audiofunktionen	Audioanalyse modulierter HF-Signale
Einstellungen	Auswahl des Bereichs (Range) und des Signalmodus
Sicherheit	Mindestabstand von 2 Metern zur Quelle; Antennenkabel nicht knicken
Pflege	Mit einem weichen Tuch reinigen; Stöße und Feuchtigkeit vermeiden
Garantie	2 Jahre (Herstellungsfehler)
Optionales Zubehör	Dämpfungsglied DG20, Frequenzfilter, Antenne UBB27
Anwendungen	Baubiologie, Erkennung von Elektrosmogquellen, Expositionsmessung
Anzeige für schwache Batterie	Anzeige "Low Batt"; automatische Abschaltung nach 3 Minuten

Häufig gestellte Fragen - HF35C Gigahertz Solutions

Wie messe ich die Gesamtexposition mit dem HF35C?

Um die Gesamtexposition zu messen, halten Sie den Analysator auf Armeslänge, sondieren Sie die Räume, während Sie das Audiosignal hören. Identifizieren Sie die intensivste Zone, richten Sie ihn dann in alle Richtungen, drehen Sie das Instrument, um die Polarisation zu finden, und bewegen Sie sich zum maximalen Punkt. Notieren Sie die Werte auf einem Bewertungsbogen.

Was ist der Mindestmessabstand?

Aufgrund des Nahfeldbereichs muss der Abstand zur Strahlungsquelle mehr als 2 Meter betragen, um eine zuverlässige Messung der Leistungsdichte zu erhalten.

Wie interpretiere ich die mit dem HF35C gemessenen Werte?

Verwenden Sie die Tabelle der baubiologischen Empfehlungen (SBM-2008): weniger als 0,1 μW/m² ist nicht signifikant, zwischen 0,1 und 10 μW/m² ist schwach signifikant, 10-1000 μW/m² ist stark signifikant, und mehr als 1000 μW/m² ist extrem signifikant.

Wie identifiziere ich die Quelle einer HF-Strahlung?

Nutzen Sie die Audioanalyse, indem Sie das Instrument potenziellen Quellen (DECT-Telefone, WLAN-Router, Mobiltelefone) nähern. Jede Quelle hat einen charakteristischen Klang. Schalten Sie interne Quellen aus, um Außenstrahlungen zu messen. Lokalisieren Sie die Eindringzonen, indem Sie die Antenne in der Nähe von Wänden, Böden und Decken platzieren.

Was tun, wenn der Bildschirm 'Low Batt' anzeigt?

Tauschen Sie die Batterie sofort aus, da die Messungen nicht mehr zuverlässig sind. Das Batteriefach befindet sich auf der Rückseite. Verwenden Sie eine 9V-Batterie. Wenn sich das Gerät nach 3 Minuten ausschaltet, wechseln Sie die Batterie.

Wie verwende ich die Audioanalysefunktion am HF35C?

Der HF35C ermöglicht eine Audioanalyse modulierter HF-Signale. Nähern Sie das Instrument den Quellen und hören Sie auf die Geräusche: Gepulste Signale (DECT, GSM) sind hörbar, während kontinuierliche Signale durch ein regelmäßiges Knistern gekennzeichnet sind. Verwenden Sie den Dämpfungsknopf, um das Hören zu verfeinern.

Was ist der Unterschied zwischen den Modi Peak und RMS?

Der Peak-Modus misst den maximalen Momentanwert, geeignet zur Bewertung biologischer Effekte. Der RMS-Modus (Mittelwert) zeigt die durchschnittliche Leistung an, die oft in offiziellen Normen verwendet wird, aber von baubiologischen Beratern als weniger relevant angesehen wird.

Wie messe ich UMTS/3G- und DVB-T-Signale?

Für UMTS/3G und DVB-T messen Sie 1 bis 2 Minuten lang, indem Sie in ihre Richtung zeigen und sanft schwenken. Diese Signale können vom HF35C um den Faktor 5 unterbewertet werden. Für Messungen ohne Korrekturfaktor verwenden Sie die Modelle HF58B-r oder HF59B.

Kann ich Frequenzen unter 800 MHz messen?

Der HF35C unterdrückt Frequenzen unter 800 MHz. Um von 27 MHz bis 800 MHz zu messen, verwenden Sie die Geräte HFE35C oder HFE59B mit der speziellen UBB27-Antenne.

Wie reinige und pflege ich den HF35C?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Vermeiden Sie Lösungsmittel. Knicken Sie das Antennenkabel nicht und schrauben Sie den Stecker nicht zu fest an. Lagern Sie es an einem trockenen Ort. Die 2-jährige Garantie deckt Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung.

BEDIENUNGSANLEITUNG HF35C Gigahertz Solutions

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache Bewertung Ihrer Belastung hochfrequenter („HF“) Strahlung in Anlehnung an die Empfehlungen der Baubiologie.

Über diese Anleitung hinaus bieten wir auf unserer Website Schulungsvideos zum fachgerechten Einsatz des Gerätes an.

Bitte lesen Sie diese Bedienungsanleitung unbedingt vor der ersten Inbetriebnahme aufmerksam durch. Sie gibt wichtige Hinweise für den Gebrauch, die Sicherheit und die Wartung des Gerätes.

Thank you!

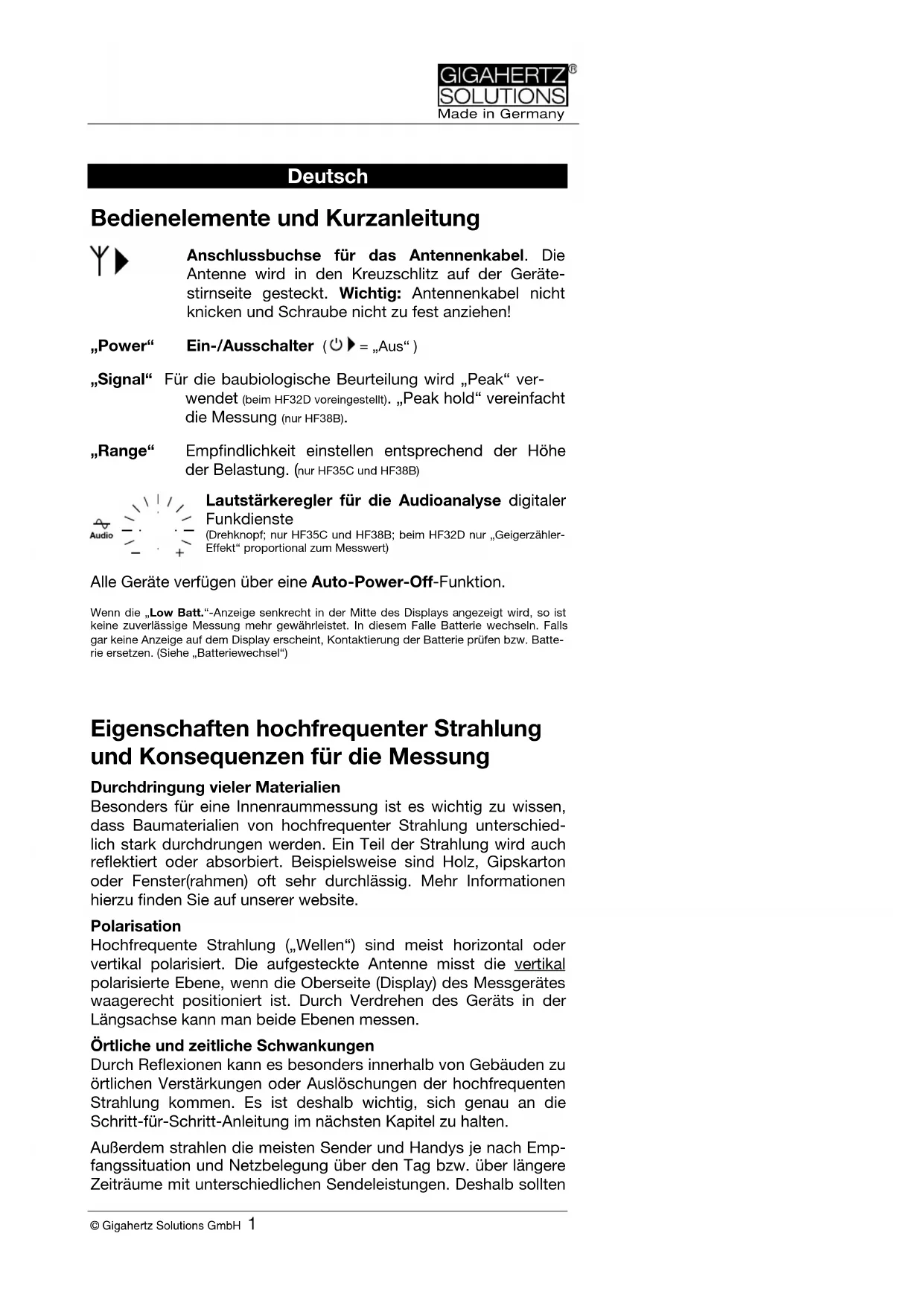

Bedienelemente und Kurzanleitung

Anschlussbuchse für das Antennenkabel. Die Antenne wird in den Kreuzschlitz auf der Gerätestirnseite gesteckt. Wichtig: Antennenkabel nicht knicken und Schraube nicht zu fest anziehen!

„Power“ Ein-/Ausschalter (○▶ = „Aus“)

„Signal“ Für die baubiologische Beurteilung wird „Peak“ verwendet (beim HF32D voreingestellt). „Peak hold“ vereinfacht die Messung (nur HF38B).

„Range“ Empfindlichkeit einstellen entsprechend der Höhe der Belastung. (nur HF35C und HF38B)

Lautstärkeregler für die Audioanalyse digitaler Funkdienste

(Drehknopf; nur HF35C und HF38B; beim HF32D nur „Geigerzähler-Effekt“ proportional zum Messwert)

Alle Geräte verfügen über eine Auto-Power-Off-Funktion.

Wenn die „Low Batt.“-Anzeige senkrecht in der Mitte des Displays angezeigt wird, so ist keine zuverlässige Messung mehr gewährleistet. In diesem Falle Batterie wechseln. Falls gar keine Anzeige auf dem Display erscheint, Kontaktierung der Batterie prüfen bzw. Batterie ersetzen. (Siehe „Batteriewechsel“)

Eigenschaften hochfrequenter Strahlung und Konsequenzen für die Messung

Durchdringung vieler Materialien

Besonders für eine Innenraummessung ist es wichtig zu wissen, dass Baumaterialien von hochfrequenter Strahlung unterschiedlich stark durchdrungen werden. Ein Teil der Strahlung wird auch reflektiert oder absorbiert. Beispielsweise sind Holz, Gipskarton oder Fenster(rahmen) oft sehr durchlässig. Mehr Informationen hierzu finden Sie auf unserer website.

Polarisation

Hochfrequente Strahlung („Wellen“) sind meist horizontal oder vertikal polarisiert. Die aufgesteckte Antenne misst die vertikal polarisierte Ebene, wenn die Oberseite (Display) des Messgerätes waagerecht positioniert ist. Durch Verdrehen des Geräts in der Längsachse kann man beide Ebenen messen.

Örtliche und zeitliche Schwankungen

Durch Reflexionen kann es besonders innerhalb von Gebäuden zu örtlichen Verstärkungen oder Auslöschungen der hochfrequenten Strahlung kommen. Es ist deshalb wichtig, sich genau an die Schritt-für-Schritt-Anleitung im nächsten Kapitel zu halten.

Außerdem strahlen die meisten Sender und Handys je nach Empfangssituation und Netzbelegung über den Tag bzw. über längere Zeiträume mit unterschiedlichen Sendeleistungen. Deshalb sollten

die Messungen zu unterschiedlichen Tageszeiten, sowie Werktags und an Wochenenden durchgeführt werden. Darüber hinaus sollten die Messungen auch im Jahreslauf gelegentlich wiederholt werden, da sich die Situation oft quasi „über Nacht“ verändern kann. So kann schon die versehentliche Absenkung der Sendeantenne um wenige Grad, z. B. bei Montagearbeiten am Mobilfunkmast, gravierenden Einfluss haben. Insbesondere aber wirkt sich selbstverständlich die enorme Geschwindigkeit aus, mit der die Mobilfunknetze heute ausgebaut werden.

Mindestabstand 2 Meter

Erst in einem bestimmten Abstand von der Strahlungsquelle („Fernfeld“) kann Hochfrequenz in der gebräuchlichen Einheit „Leistungsflussdichte“ (W/m²) zuverlässig gemessen werden (für die hier beschriebenen Geräte mehr als ca. zwei Meter).

Die speziellen Eigenschaften hochfrequenter Strahlung erfordern ein jeweils angepasstes Vorgehen für die

■ Bestimmung der Gesamtbelastung einerseits und
- die Identifikation der HF-Einfallstellerandererseits.

Schritt-für-Schritt-Anleitung zur Ermittlung der Gesamtbelastung

Wenn Sie ein Gebäude, eine Wohnung oder ein Grundstück HF-technisch „vermessen“ möchten, so empfiehlt es sich immer, die Einzelergebnisse zu protokollieren, damit Sie sich im nachhinein ein Bild der Gesamtsituation machen können.

Vorbemerkung zur Antenne:

Da die Antenne zur Reduktion des Erdeinflusses nach unten abgeschirmt ist, sollte man mit der Antennen“spitze“ etwas unter das eigentliche Messobjekt zielen, um Verfälschungen im Grenzübergang zu vermeiden (bei leicht erhöhten Zielen, z. B. Mobilfunkmasten, einfach horizontal peilen).

Das Messgerät unterdrückt Frequenzen unter 800 MHz um Verfälschungen der Messergebnisse zu vermeiden. Um auch Frequenzen unter 800 MHz quantitativ zu messen, sind aus dem Hause Gigahertz Solutions die Geräte HFE35C und HFE59B mit aktiven, horizontal isotropen Ultrabreitbandantennen von 27 MHz an aufwärts erhältlich.

Einstellungen des Messgeräts

Beim HF32D sind der Messbereich und die Signalbewertung bereits auf typische Werte für die Bewertung der Belastung unter baubiologischen Aspekten voreingestellt.

Die erweiterten Einstellmöglichkeiten des HF35C und HF38B werden nachfolgend beschrieben:

Zunächst den Messbereich („Range“) auf „1999 μW/m²“ bzw. „19,99 mW/m²“ einstellen. Nur wenn ständig sehr kleine Werte

angezeigt werden, in den jeweils feineren Messbereich umschalten ^1 . Grundsatz: So grob wie nötig, so fein wie möglich. Wenn das Messgerät auch im größten Messbereich übersteuert (Anzeige „1“ links im Display), können Sie das Messgerät um den Faktor 100 unempfindlicher machen, indem Sie das als Zubehör erhältliche Dämpfungsglied DG20 einsetzen.

Einstellung der Signalbewertung („Signal“): Die Baubiologie betrachtet den Spitzenwert („Peak“) der Leistungsflussdichte im Raum als relevanten Parameter für die Beurteilung der Reizwirkung hochfrequenter Strahlung auf den Organismus und somit als Parameter für den Grenzwertvergleich.

Der Mittelwert („RMS“), der bei gepulsten Signalen häufig nur bei einem Bruchteil des Spitzenwertes liegt, ist die Basis vieler „offizieller“ Grenzwerte. Er wird von der Baubiologie als verharmlosend betrachtet.

„Peak hold“ (nur HF38B) vereinfacht die Messung der Gesamtbelastung, indem punktuelle Maxima temporär gehalten werden. Zu beachten: „Sanft“ einschalten, damit es nicht zu Schaltspitzen kommt, die dann naturgemäß gehalten werden und so zu hohe Messwerte vortäuschen. Bei sehr hohen, extrem kurzen Spitzen braucht die Haltekapazität der Funktion „Spitze halten“ einige Augenblicke bis sie voll geladen ist.

Vorgehen zur Messung

Das Gerät sollte am locker ausgestreckten Arm gehalten werden, die Hand hinten am Gehäuse.

Zur groben Orientierung über die Belastungssituation genügt es mittels des Tonsignals Bereiche größerer Belastung zu identifizieren, indem man das Messgerät beim Durchschreiten der Räume grob in alle Richtungen schwenkt und so die „interessanten“ Bereiche für eine nähere Analyse identifiziert.

Nun wird im Bereich einer höheren Belastung die Positionierung des Messgerätes verändert, um die effektive Leistungsflussdichte zu ermitteln. Und zwar

• durch Schwenken „in alle Himmelsrichtungen“ zur Ermittlung der Haupt-Einstrahlrichtung. In Mehrfamilienhäusern ggf. auch nach oben und unten.
• durch Drehen um bis zu 90° um die Messgerätelängsachse damit auch die horizontale Polarisation erfasst wird.
• durch Veränderung der Messposition (also des „Messpunktes“), um nicht zufällig genau an einem Punkt zu messen, an dem lokale Auslöschungen auftreten.

Allgemein anerkannt ist es, den höchsten Messwert im Raum zum Vergleich mit Grenz- und Richtwerten heranzuziehen.

Um beim Grenzwertvergleich ganz sicher zu gehen, können Sie den angezeigten Wert mit dem Faktor 4 multiplizieren und das Ergebnis als Basis für den Vergleich heranziehen. Diese Maßnahme wird gern ergriffen, um auch in dem Fall, dass das Messgerät die spezifizierte Toleranz nach unten vollständig ausnutzt, keinesfalls von einer niedrigeren Belastung ausgegangen wird, als real vorliegt. Man muss dabei allerdings bedenken, dass damit auch zu hohe Werte ermittelt werden können.

Das Verhältnis zwischen minimaler und maximaler Auslastung einer Mobilfunk-Basisstation beträgt in der Regel ca. 1 zu 4. Da man nie genau weiß, wie stark eine Mobilfunk-Basisstation zum Zeitpunkt der Messung ausgelastet ist, kann man, um die Maximalauslastung abzuschätzen, zu einer eher auslastungsarmen Zeit messen (sehr früh am Morgen, z. B. zwischen 3 und 5 Uhr) und den Wert dann mit 4 multiplizieren.

Sonderfall UMTS/3G und DVB-T: Ca. 1 bis 2 Minuten ^2 unter leichtem Schwenken in deren Haupt-Einstrahlrichtung messen. Die hier beschriebenen Messgeräte können diese Signalformen um bis zu einen Faktor fünf unterbewerten.

Sonderfall: Radar für die Flugzeug- und Schiffsnavigation. Radarstrahlen werden von einer langsam rotierenden Sendeantenne ausgesendet und sind deshalb meist nur alle paar Sekunden für einen winzigen Sekundenbruchteil mess- und mittels Audioanalyse hörbar. Dies macht ein angepasstes Vorgehen nötig:

- Schalter „Signal-Bewertung“ auf „Spitzenwert“ einstellen. Dann über mehrere „Radarsignaldurchläufe“ hinweg die höchste Zahl auf dem Display ablesen. Wegen der für alle anderen Messungen wünschenswert langsamen Wiederholfrequenz des Displays wird der Wert nur sehr kurz angezeigt und zudem stark schwanken. Relevant ist der jeweils höchste gemessene Wert. Beim HF38B können Sie dabei „Peak-hold“ zu Hilfe nehmen und mehrere „Radarsignaldurchläufe“ abwarten, bis sich ein Gleichgewicht aus Rücklauf und Erhöhung einstellt. Das kann einige Minuten dauern.

- Der Messwert wird meist am unteren Rand der spezifizierten Toleranz liegen und kann im Extremfall sogar bis zu einem Faktor 10 zu niedrig angezeigt werden3.

Für eine vereinfachte UMTS/3G-, DVB-T und Radarmessung ohne Korrekturfaktoren stehen aus dem Hause Gigahertz Solutions die professionellen HF-Analyser HF58B-r und HF59B zur Verfügung.

Grenz-, Richt- u. Vorsorgewerte

Der „Standard der baubiologischen Messtechnik“, kurz SBM 2008 unterscheidet die folgenden Stufen (pro Funkdienst), wobei „gepulste Signale kritischer zu bewerten sind, ungepulste weniger“:

Baubiologische Richtwerte gem. SMB-2008
Spitzen-werte in μW/m2	unauffällig	Schwachauffällig	Starkauffällig	Extremauffällig
	< 0,1 0,1 –	10 10 - 1000 >	1000

© Baubiologie Maes / IBN

Der "Bund für Umwelt und Naturschutz Deutschland e. V." (BUND) schlägt seinem Positionspapier 46 vom Herbst 2008 einen Grenzwert von 1 W/m^2 sogar für den Außenbereich vor.

Die Landessanitätsdirektion Salzburg schlug schon 2002 eine Senkung des geltenden „Salzburger Vorsorgewertes“ auf 1 W/m ^2 für Innenräume vor.

Staatliche Grenzwerte liegen zumeist deutlich höher, jedoch scheint es auch hier Bewegung zu geben. Im Internet finden sich hierzu umfangreiche Grenzwertsammlungen.

Hinweis für Handybesitzer: Ein problemloser Handy-Empfang ist auch noch unter 0,01 W/m^2 möglich.

Identifikation der HF-Einfallstellen

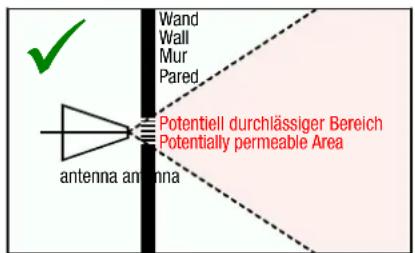

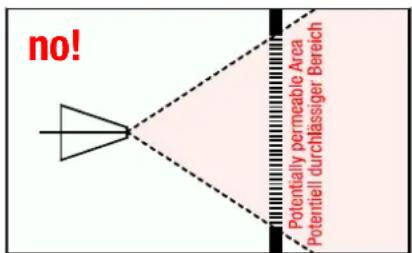

Nach der Ermittlung der Gesamtbelastung ist nun die Ursache zu klären. Zunächst sind selbstverständlich Quellen im selben Raum zu eliminieren (DECT-Telefon, o. ä.). Die danach verbliebene HF-Strahlung muss also von außen kommen. Für die Festlegung von Abschirmmaßnahmen ist es wichtig, diejenigen Bereiche von Wänden (mit Türen, Fenstern, Fensterrahmen), Decke und Fußboden zu identifizieren, durch welche die HF-Strahlung eindringt. Hierzu sollte man niemals mitten im Raum stehend rundherum, sondern nahe an der gesamten Wand-/Decken-/Bodenfläche nach außen gerichtet messen ^4 , um genau die durchlässigen Stellen einzugrenzen. Denn neben der bei hohen Frequenzen zunehmend eingeschränkten Peilcharakteristik von LogPer-Antennen machen in Innenräumen kaum vorhersagbare Überhöhungen und Auslöschungen eine genaue Peilung von der Raummitte aus unmöglich. Die Vorgehensrichtlinie illustriert die folgende Skizze.

Die Abschirmungsmaßnahme selbst sollte durch eine Fachkraft definiert und begleitet werden und jedenfalls großflächig über die Bereiche hinaus erfolgen.

Audio-Frequenzanalyse (nur HF35C / HF38B)

Innerhalb des betrachteten Frequenzbandes von 800 MHz bis 2,5 GHz werden vielerlei Frequenzen für unterschiedliche Dienste genutzt. Zur Identifizierung der Verursacher von HF-Strahlung dient die Audioanalyse ^5 des amplitudenmodulierten Signalanteils.

Geräusche sind schriftlich sehr schwer zu beschreiben. Am einfachsten ist es, sehr nahe an bekannte Quellen heranzugehen und sich das Geräusch anzuhören. Ohne detailliertere Kenntnisse kann man leicht das charakteristische Tonsignal der folgenden Verursacher ermitteln: DECT-Telefon (Basisstation und Mobilteil) und Mobiltelefon (Handy), jeweils unterschieden zwischen „während des Gesprächs“, im „Standby-Modus“ und, insbesondere beim Handy, dem „Einloggen“. Auch die charakteristischen Audiosignale eines Mobilfunksenders lassen sich so ermitteln. Dabei sollte man zu Vergleichszwecken eine Messung während der Hauptbelastungszeit und irgendwann nachts machen, um die unterschiedlichen Geräusche kennen zu lernen.

„Markierung“ von ungepulsten Signalen:

Ungepulste Signale können bei der Audioanalyse systemimmanent nicht hörbar gemacht werden, sind also leicht zu übersehen. Deshalb werden etwaige ungepulste Signalanteile mit einem gleichmäßigen Knatterton „markiert“, welcher in der Lautstärke proportional zum Anteil am Gesamtsignal ist.

Diese „Markierung“ wie auch Klangbeispiele verschiedener Signalquellen finden Sie als MP3-Files auf unserer homepage. Die Audioanalyse lässt sich mit den Frequenzfiltern aus unserem Hause nochmals deutlich vereinfachen und präzisieren.

Weiterführende Analysen

Von Gigahertz Solutions sind erhältlich:

• Vorsatz-Dämpfungsglieder zur Erweiterung der Messbereiche nach oben für starke Quellen.
• Frequenzfilter für eine genauere Unterscheidung unterschiedlicher Quellen.
• Messgeräte für HF ab 27 MHz: Zur Messung von Frequenzen ab 27 MHz (u. a. CB-Funk, analoges und digitales Fernsehen und Radio, TETRA etc.) sind die Geräte HFE35C und HFE59B erhältlich.
• Messgeräte für HF bis 6 GHz / 10 GHz: Für die Analyse noch höherer Frequenzen (bis ca. 6 GHz, also WLAN, WIMAX sowie einige Richtfunk- und Flugradar-Frequenzen) ist das HFW35C erhältlich (2,4 - 6 GHz), sowie ein neues Breitbandmessgerät von 2,4 - 10 GHz in Vorbereitung (HFW59B).

- Messgeräte für die Niederfrequenz: Oft sind im häuslichen Bereich die Belastungen durch Niederfrequenz sogar noch höher als die durch Hochfrequenz! Auch hierfür (Bahn- und Netzstrom inkl. künstlicher Oberwellen) fertigen wir eine breite Palette preiswerter Messtechnik professionellen Standards.

Auf unserer homepage finden Sie hierzu umfassende Informationen.

Stromversorgung

Batteriewechsel: Das Batteriefach befindet sich auf der Geräteunterseite. Zum Öffnen im Bereich des gerillten Pfeils fest drücken und den Deckel zur unteren Stirnseite des Geräts hin abziehen. Durch den eingelegten Schaumstoff drückt die Batterie gegen den Deckel, damit sie nicht klappert. Das Zurückschieben muss also gegen einen gewissen Widerstand erfolgen.

Auto-Power-Off: Zur Schonung der Batterie.

1. Wird vergessen, das Messgerät auszuschalten oder wird es beim Transport versehentlich eingeschaltet, so schaltet es sich nach einer Betriebsdauer von durchgehend ca. 40 Minuten automatisch ab.
2. Erscheint in der Mitte des Displays ein senkrechtes „LOW BATT“ zwischen den Ziffern, so wird das Messgerät bereits nach etwa 2 bis 3 Minuten abgeschaltet, um Messungen unter unzuverlässigen Bedingungen zu verhindern und daran zu erinnern, die Batterie möglichst bald zu ersetzen.

Fachgerechte Abschirmung ist eine zuverlässige Abhilfemaßnahme

Physikalisch nachweisbar wirksam sind fachgerecht ausgeführte Abschirmungen. Dabei gibt es eine große Vielfalt von Möglichkeiten. Eine allgemein gültige „beste“ Abschirmlösung gibt es jedoch nicht – sie muss immer an die individuelle Situation angepasst sein.

Eine sehr informative Seite zum Thema Elektrosmog und dessen Vermeidung finden Sie unter

www.ohne-elektrosmog-wohnen.com.

Garantie

Auf das Messgerät, die Antenne und das Zubehör gewähren wir zwei Jahre Garantie auf Funktions- und Verarbeitungsmängel.

Auch wenn die Antenne filigran wirkt, so ist das verwendete FR4-Basismaterial dennoch hochstabil und übersteht problemlos einen Sturz von der Tischkante. Die Garantie umfasst auch solche Sturzschäden, sollte doch einmal einer auftreten.

Das Messgerät selbst ist ausdrücklich nicht sturzsicher: Aufgrund der schweren Batterie und der großen Zahl bedrahteter Bauteile können Schäden in diesem Falle nicht ausgeschlossen werden. Sturzschäden sind daher durch die Garantie nicht abgedeckt.
