Tipo di prodotto	Macchina ad effetto luminoso (Duo Moon)
Marca	Chauvet
Modello	Duo Moon
Dimensioni (L x l x A)	185,5 x 190 x 170 mm
Peso	1 kg
Alimentazione	100-240 VCA, 50/60 Hz (universale)
Consumo	5 W
Sorgente luminosa	LED: 24 rosse, 18 verdi, 12 blu, 12 bianche (1 W ciascuna)
Durata di vita dei LED	50.000 ore
Angolo di copertura	52°
Frequenza dello stroboscopio	0 a 50 Hz
Controllo	Interruttore Modalità musica/Auto, manopola di velocità, manopola di sensibilità
Montaggio	Supporto con morsetto, cavo di sicurezza obbligatorio
Grado di protezione	IP20 (utilizzo solo in interni)
Temperatura ambiente max	40 °C
Raffreddamento	Convezione
Sostituzione del fusibile	Sì, utilizzare un fusibile dello stesso tipo e amperaggio
Pulizia	Scollegare prima, pulire con un panno asciutto
Garanzia	Limitata, consultare il sito Chauvet per le condizioni

Domande frequenti - Duo Moon Chauvet

Come collegare il Duo Moon?

Collegare il cavo di alimentazione fisso a una presa di corrente con messa a terra. L'apparecchio accetta una tensione universale da 100 a 240 VCA. Assicurarsi che la presa sia protetta e che il cavo non sia danneggiato.

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per svitare il cappuccio del portafusibile. Rimuovere il fusibile bruciato e sostituirlo con un fusibile dello stesso tipo e amperaggio. Riavvitare il cappuccio e ricollegare.

Che tipo di fusibile utilizzare?

Utilizzare un fusibile dello stesso tipo e amperaggio di quello originale. Il valore esatto è indicato sull'apparecchio o nel manuale. Non utilizzare mai un fusibile di valore diverso.

Posso utilizzare questo apparecchio all'aperto?

No, il Duo Moon è progettato per un utilizzo solo in interni (IP20). Non esporlo a pioggia, umidità o temperature estreme.

Come regolare la velocità dei programmi?

Utilizzare la manopola di velocità situata sul pannello di controllo. Girarla per regolare la velocità del programma automatico da lento a veloce.

Come attivare la modalità suono?

Posizionare l'interruttore Modalità musica/Auto sulla posizione 'Musica'. La sensibilità al suono si regola con la manopola di sensibilità (da 0 a 100). Il microfono integrato capta la musica.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno asciutto per rimuovere la polvere. Non utilizzare liquidi o prodotti abrasivi.

Qual è l'altezza di montaggio consigliata?

Non c'è un'altezza specifica, ma l'apparecchio deve essere installato in un luogo ben ventilato, ad almeno 50 cm dalle superfici adiacenti. Utilizzare sempre un cavo di sicurezza per il montaggio in altezza.

Cosa fare se l'apparecchio non si accende?

Controllare prima l'alimentazione elettrica e il fusibile. Se il fusibile è bruciato, sostituirlo. Assicurarsi che la presa sia sotto tensione. Se il problema persiste, contattare il servizio post-vendita Chauvet.

Dove trovare la garanzia?

La garanzia limitata di Chauvet è consultabile sul loro sito web. Per i clienti negli Stati Uniti e in Messico: www.chauvetlighting.com/warranty-registration. Per l'Europa: www.chauvetlighting.eu/warranty-registration.

MANUALE UTENTE Duo Moon Chauvet

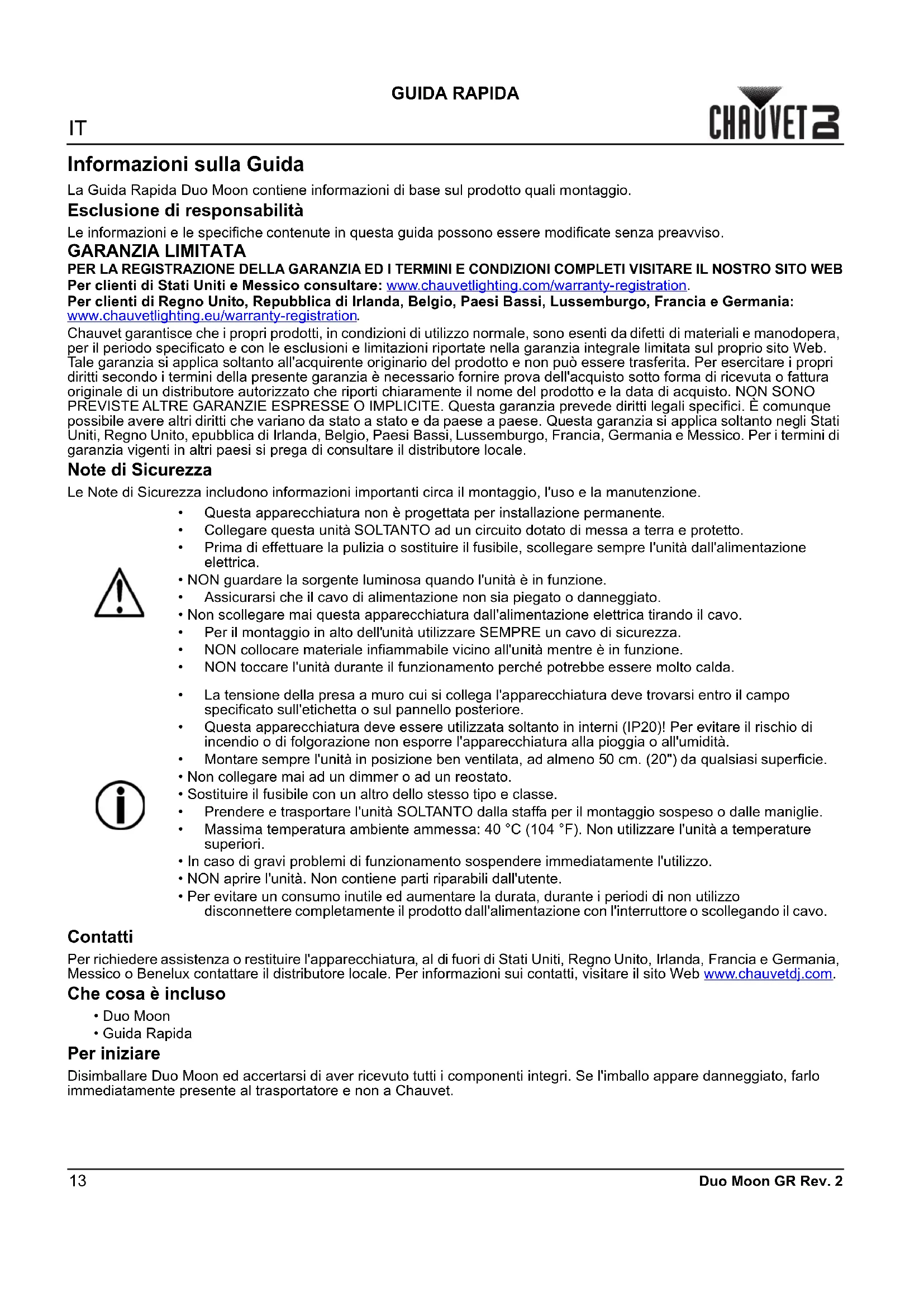

Informazioni sulla Guida

La Guida Rapida Duo Moon contiene informazioni di base sul prodotto quali montaggio.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
  • Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
  • NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

- Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Francia e Germania, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che cosa è incluso

• Duo Moon
• Guida Rapida

Per iniziare

Disimballare Duo Moon ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Informazioni generali

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Con un cacciavite a testa piatta, svitare il cappellotto del portafusibile dall'alloggiamento.
3. Rimuovere il fusibile bruciato e sostituirlo con un altro dello stesso tipo e amperaggio.
4. Riavvitare il cappellotto del portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

Schema di montaggio

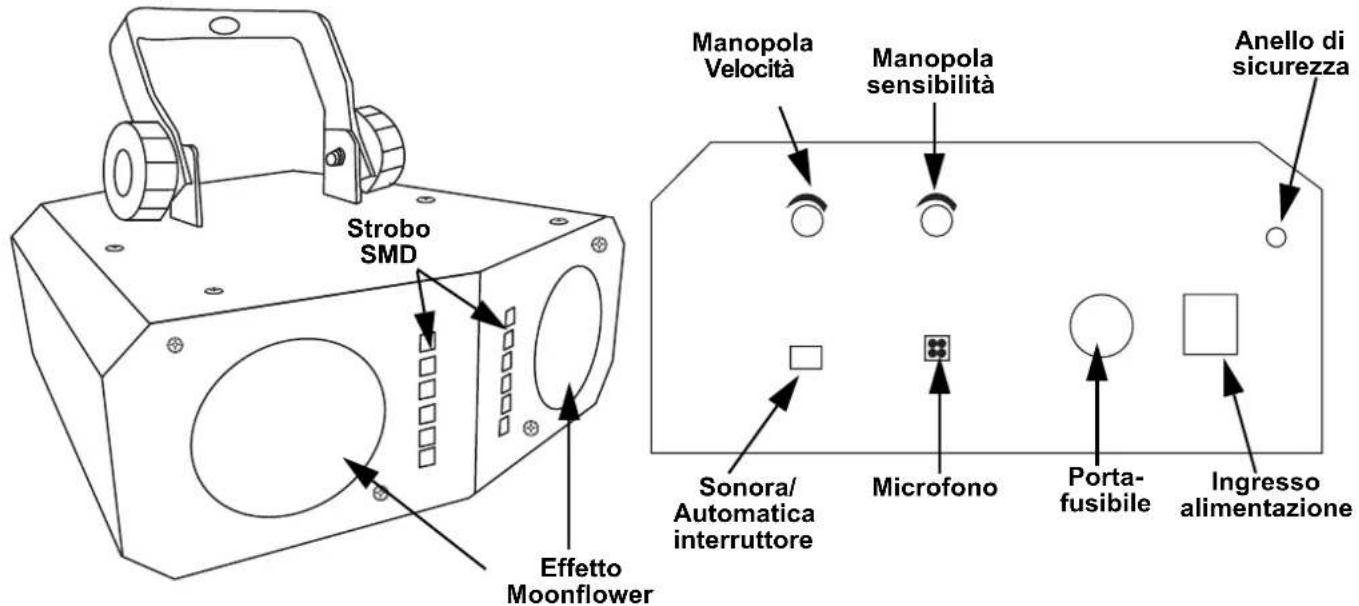

Descrizione del pannello di controllo

PULSANTE/INTERRUTTORE FUNZIONE
	Imposta la sensibilità sonora tra 0 e 100
	Imposta la velocità del programma Auto (lento-veloce)
	Seleziona la modalità Attivazione sonora o programmi automatici

Specifiche Tecniche

Dimensioni e Peso

LUNGHEZZA LARGHEZZA ALTEZZA PESO
7,3 po (185 mm) 7,5 po (190 mm) 6,7 po (170 mm) 2,2 libbre (1 kg)
Nota: le dimensioni in pollici sono state arrotondate alla cifra decimale più vicina.
Alimentazione

TIPO DI ALIMENTAZIONE ELETTRICA	RANGE SELEZIONE TENSIONE
Commutazione 100–240 VCA, 50/60 Hz Commutazione automatica
PARAMETRO 120 V, 60 HZ	230 V, 50 HZ
Consumo	5 W	5 W
Corrente di funzionamento	1 mA	1 mA
INGRESSO/USCITA ALIMENTAZIONE	US/CANADA	REGNO UNITO/RESTO DEL MONDO
Cavo di alimentazione fisso Edison (US)	Spina locale

Sorgente Luminosa

TIPO	COLORE	QUANTITÀ	ALIMENTAZIONE	CORRENTE	DURATA NOMINALE
LED	Red	24	1 W	2 mA	50000 ore
LED	Green	18	1 W	2 mA	50000 ore
LED	Blue	12	1 W	2 mA	50000 ore
SMD LED	White	12	1 W	2 mA	50000 ore

Fotometrici

PARAMETRO
Angolo di copertura	52°
Frequenza dello stroboscopio	da 0 a 50 Hz

Termico

TEMP. ESTERNA MASSIMA	RAFFREDDAMENTO
104 °F (40 °C)	Convezione

Ordinazione

NOME PRODOTTO	CODICE ARTICOLO	NUMERO UPC
Duo Moon	07051421	781462217693
