Tipo de producto	Máquina de efectos de luz (Duo Moon)
Marca	Chauvet
Modelo	Duo Moon
Dimensiones (L x l x H)	185,5 x 190 x 170 mm
Peso	1 kg
Alimentación	100-240 VCA, 50/60 Hz (universal)
Consumo	5 W
Fuente de luz	LED: 24 rojas, 18 verdes, 12 azules, 12 blancas (1 W cada una)
Vida útil de los LED	50 000 horas
Ángulo de cobertura	52°
Frecuencia de estroboscopio	0 a 50 Hz
Control	Interruptor Modo música/Auto, rueda de velocidad, rueda de sensibilidad
Montaje	Soporte con pinza, cable de seguridad obligatorio
Índice de protección	IP20 (uso en interiores solamente)
Temperatura ambiente máxima	40 °C
Refrigeración	Convección
Reemplazo del fusible	Sí, usar un fusible del mismo tipo y amperaje
Limpieza	Desconectar antes, limpiar con un paño seco
Garantía	Limitada, consultar el sitio web de Chauvet para las condiciones

Preguntas frecuentes - Duo Moon Chauvet

¿Cómo conectar el Duo Moon?

Conecte el cable de alimentación fijo a un enchufe de red con conexión a tierra. El aparato acepta un voltaje universal de 100 a 240 VCA. Asegúrese de que el enchufe esté protegido y que el cable no esté dañado.

¿Cómo reemplazar el fusible?

Desconecte el aparato. Use un destornillador de punta plana para desenroscar la tapa del portafusibles. Retire el fusible fundido y reemplácelo por un fusible del mismo tipo y amperaje. Vuelva a enroscar la tapa y reconecte.

¿Qué tipo de fusible usar?

Use un fusible del mismo tipo y amperaje que el original. El valor exacto está indicado en el aparato o en el manual. Nunca use un fusible de valor diferente.

¿Puedo usar este aparato en exteriores?

No, el Duo Moon está diseñado para uso en interiores solamente (IP20). No lo exponga a la lluvia, la humedad o temperaturas extremas.

¿Cómo ajustar la velocidad de los programas?

Use la rueda de velocidad ubicada en el panel de control. Gírela para ajustar la velocidad del programa automático de lento a rápido.

¿Cómo activar el modo de sonido?

Coloque el interruptor Modo música/Auto en la posición 'Música'. La sensibilidad al sonido se ajusta con la rueda de sensibilidad (de 0 a 100). El micrófono integrado capta la música.

¿Cómo limpiar el aparato?

Desconecte siempre el aparato antes de limpiarlo. Use un paño seco para quitar el polvo. No use líquidos ni productos abrasivos.

¿Cuál es la altura de montaje recomendada?

No hay una altura específica, pero el aparato debe instalarse en un lugar bien ventilado, a al menos 50 cm de las superficies adyacentes. Use siempre un cable de seguridad para el montaje en altura.

¿Qué hacer si el aparato no se enciende?

Primero verifique la alimentación eléctrica y el fusible. Si el fusible está fundido, reemplácelo. Asegúrese de que el enchufe tenga tensión. Si el problema persiste, contacte al servicio postventa de Chauvet.

¿Dónde encontrar la garantía?

La garantía limitada de Chauvet se puede consultar en su sitio web. Para clientes en Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para Europa: www.chauvetlighting.eu/warranty-registration.

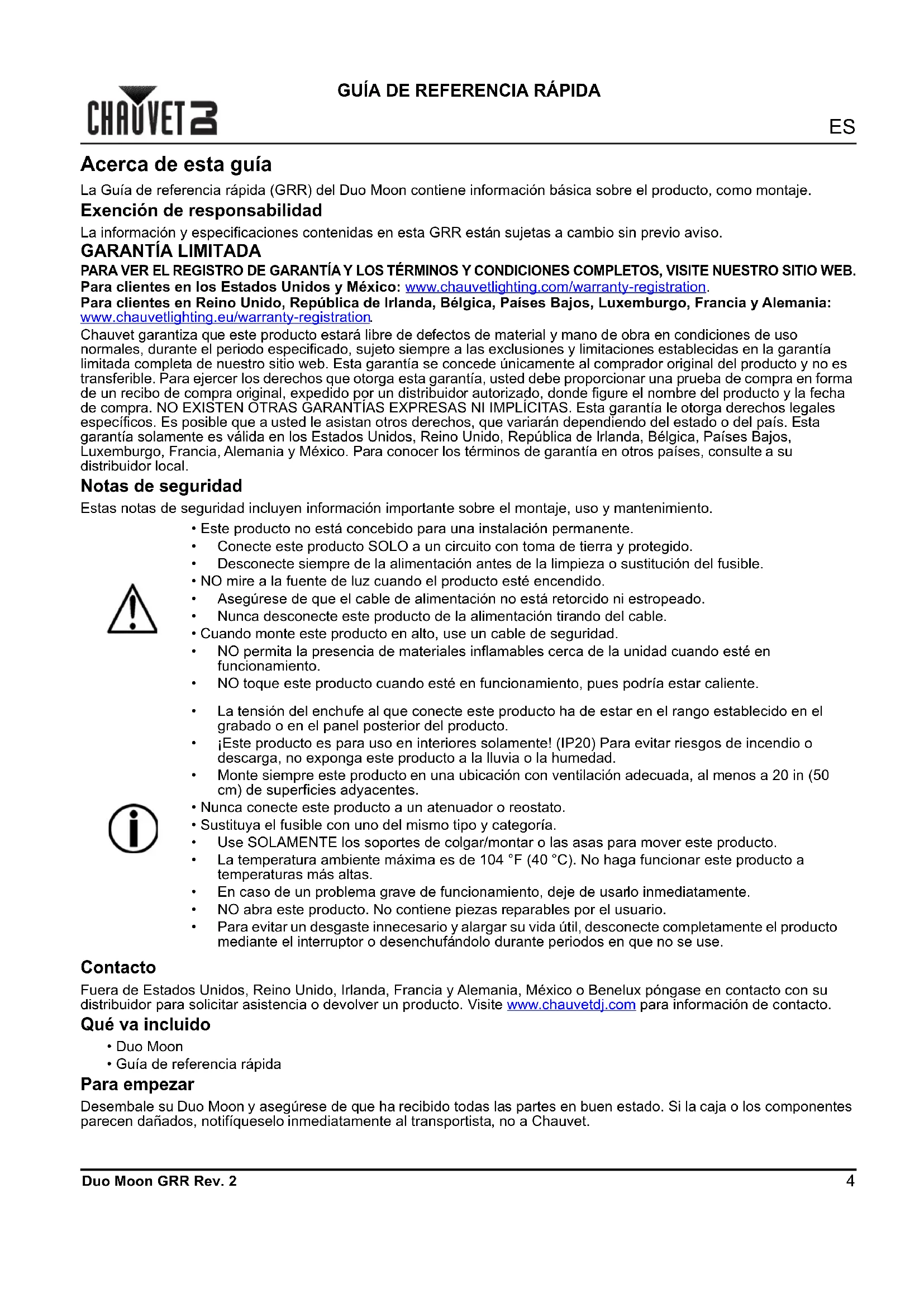

MANUAL DE USUARIO Duo Moon Chauvet

La Guía de referencia rápida (GRR) del Duo Moon contiene información básica sobre el producto, como montaje.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

- Este producto no está concebido para una instalación permanente.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

- NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de Estados Unidos, Reino Unido, Irlanda, Francia y Alemania, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.

Qué va incluido

- Duo Moon

- Guía de referencia rápida

Para empezar

Desembale su Duo Moon y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Visión general del producto

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Con un destornillador de punta plana desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mismo tipo y categoría.
5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Diagrama de montaje

Descripción del panel de control

KNOB/CONMUTADOR	FUNCTION
	Configura el modo Activo por Sonido (rápido a lento)
	Ajusta la velocidad de los programas automáticos (rápido a lento)
	Selecciona el modo Activo por Sonido o Programas Automáticos.

Especificaciones Técnicas

Dimensiones y Peso

LONGITUD ANCHURA ALTURA PESO

7,3 in (185 mm) 7,5 in (190 mm) 6,7 in (170 mm) 2,2 lb (1 kg)

Nota: Las dimensiones en pulgadas están redondeadas al dígito decimal más próximo.

Alimentación

TIPO DE FUENTE DE ALIMENTACIÓN	RANGO SELECCIÓN DE TENSIÓN
Conmutación (interna) 100–240 VCA, 50/60 Hz Detección automática (autorango)
PARÁMETRO 120 V, 60 HZ	230 V, 50 HZ
Consumo	5 W	5 W
Corriente de funcionamiento	1 mA	1 mA
E/S ALIMENTACIÓN	US/CANADÁ	UK/MUNDIAL
Cable de alimentación fijo Edison (EE. UU.)	Enchufe local

Fuente de luz

TIPO	COLOR	CANTIDAD	ALIMENTACIÓN	INTENSIDAD	DURACIÓN
LED	Rojo	24 1 W		2 mA 50.000 horas
LED	Verde	18 1 W		2 mA 50.000 horas
LED	Azul	12 1 W		2 mA 50.000 horas
LED	Blanco	12 1 W		2 mA 50.000 horas

Fotometría

PARÁMETRO
Ángulo de cobertura	52°
Frecuencia de estroboscopio	0 a 50 Hz

Térmicas

TEMP. EXTERNA MÁXIMA REFRIGERACIÓN
104 °F (40 °C)	Convección

Pedidos

NOMBRE DE PRODUCTO	CÓDIGO DE ARTÍCULO NÚMERO UPC
Duo Moon	07051421	781462217693
