Produkttyp	Lichteffektmaschine (Duo Moon)
Marke	Chauvet
Modell	Duo Moon
Abmessungen (L x B x H)	185,5 x 190 x 170 mm
Gewicht	1 kg
Stromversorgung	100-240 VAC, 50/60 Hz (universal)
Leistungsaufnahme	5 W
Lichtquelle	LED: 24 rote, 18 grüne, 12 blaue, 12 weiße (je 1 W)
LED-Lebensdauer	50.000 Stunden
Abstrahlwinkel	52°
Stroboskop-Frequenz	0 bis 50 Hz
Steuerung	Schalter Musikmodus/Auto, Geschwindigkeitsregler, Empfindlichkeitsregler
Montage	Halterung mit Klemme, Sicherungsseil erforderlich
Schutzart	IP20 (nur für Innenräume)
Max. Umgebungstemperatur	40 °C
Kühlung	Konvektion
Sicherungswechsel	Ja, Sicherung gleichen Typs und gleicher Stromstärke verwenden
Reinigung	Vorher abstecken, mit einem trockenen Tuch reinigen
Garantie	Eingeschränkt, siehe Chauvet-Website für Bedingungen

Häufig gestellte Fragen - Duo Moon Chauvet

Wie schließe ich den Duo Moon an?

Schließen Sie das feste Netzkabel an eine geerdete Steckdose an. Das Gerät akzeptiert eine universelle Spannung von 100 bis 240 VAC. Stellen Sie sicher, dass die Steckdose geschützt ist und das Kabel nicht beschädigt ist.

Wie wechsle ich die Sicherung?

Trennen Sie das Gerät vom Strom. Verwenden Sie einen Schlitzschraubendreher, um die Kappe des Sicherungshalters abzuschrauben. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Stromstärke. Schrauben Sie die Kappe wieder auf und schließen Sie das Gerät wieder an.

Welchen Sicherungstyp verwenden?

Verwenden Sie eine Sicherung gleichen Typs und gleicher Stromstärke wie das Original. Der genaue Wert ist auf dem Gerät oder in der Anleitung angegeben. Verwenden Sie niemals eine Sicherung mit einem anderen Wert.

Kann ich dieses Gerät im Freien verwenden?

Nein, der Duo Moon ist nur für den Innenbereich (IP20) ausgelegt. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen aus.

Wie stelle ich die Geschwindigkeit der Programme ein?

Verwenden Sie den Geschwindigkeitsregler auf der Bedienoberfläche. Drehen Sie ihn, um die Geschwindigkeit des automatischen Programms von langsam auf schnell einzustellen.

Wie aktiviere ich den Musikmodus?

Stellen Sie den Schalter Musikmodus/Auto auf die Position 'Musik'. Die Empfindlichkeit wird mit dem Empfindlichkeitsregler (0 bis 100) eingestellt. Das eingebaute Mikrofon nimmt die Musik auf.

Wie reinige ich das Gerät?

Trennen Sie das Gerät immer vor der Reinigung. Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Welche Montagehöhe wird empfohlen?

Es gibt keine spezifische Höhe, aber das Gerät sollte an einem gut belüfteten Ort installiert werden, mindestens 50 cm von benachbarten Flächen entfernt. Verwenden Sie bei der Montage in der Höhe immer ein Sicherungsseil.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie. Stellen Sie sicher, dass die Steckdose unter Spannung steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Chauvet-Kundendienst.

Wo finde ich die Garantie?

Die eingeschränkte Garantie von Chauvet finden Sie auf deren Website. Für Kunden in den USA und Mexiko: www.chauvetlighting.com/warranty-registration. Für Europa: www.chauvetlighting.eu/warranty-registration.

BEDIENUNGSANLEITUNG Duo Moon Chauvet

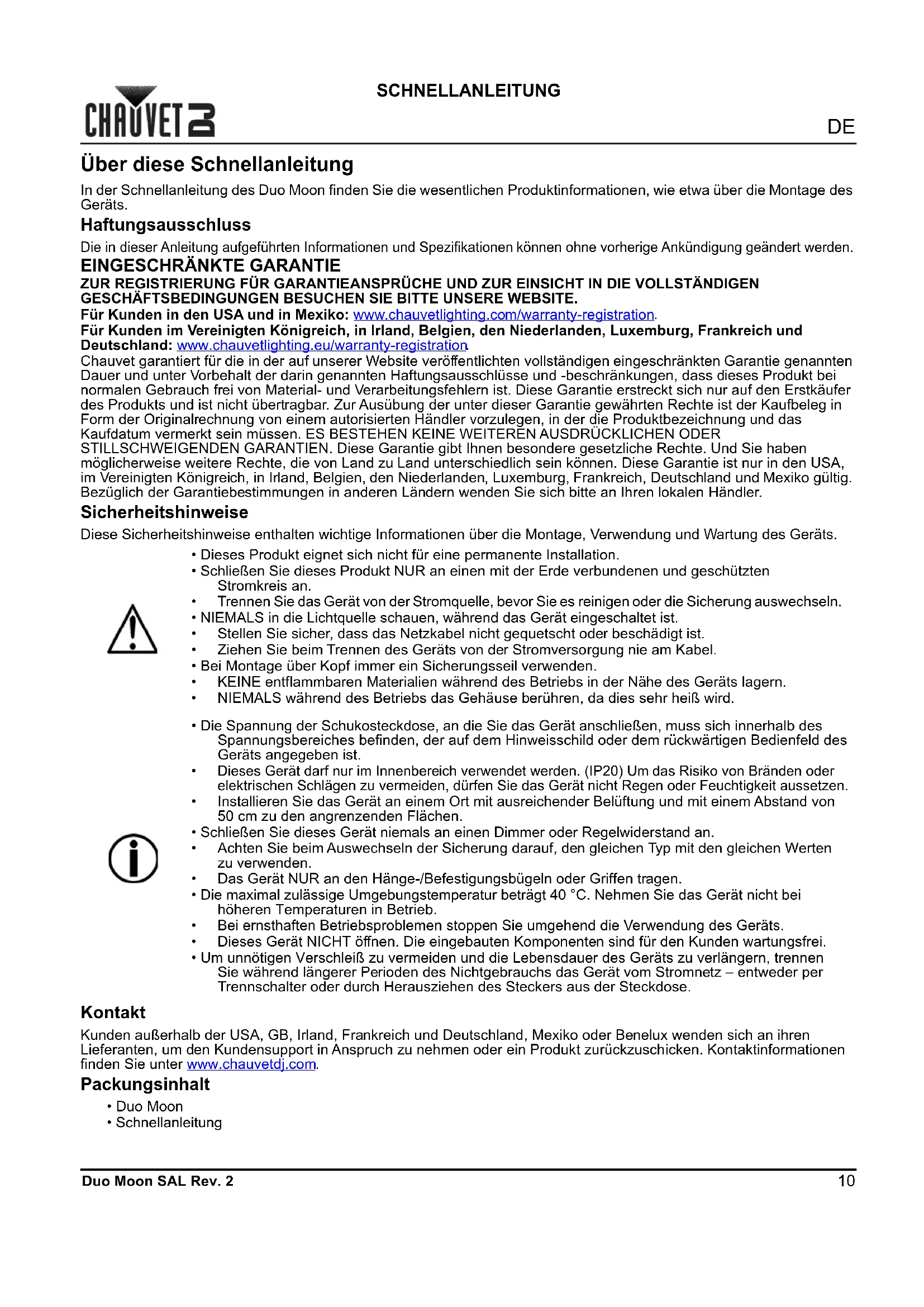

Über diese Schnellanleitung

In der Schnellanleitung des Duo Moon finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage des Geräts.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
  • Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
  • Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
  • KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
  • NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Frankreich und Deutschland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Packungsinhalt

• Duo Moon
• Schnellanleitung

Start

Packen Sie Ihren Duo Moon aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

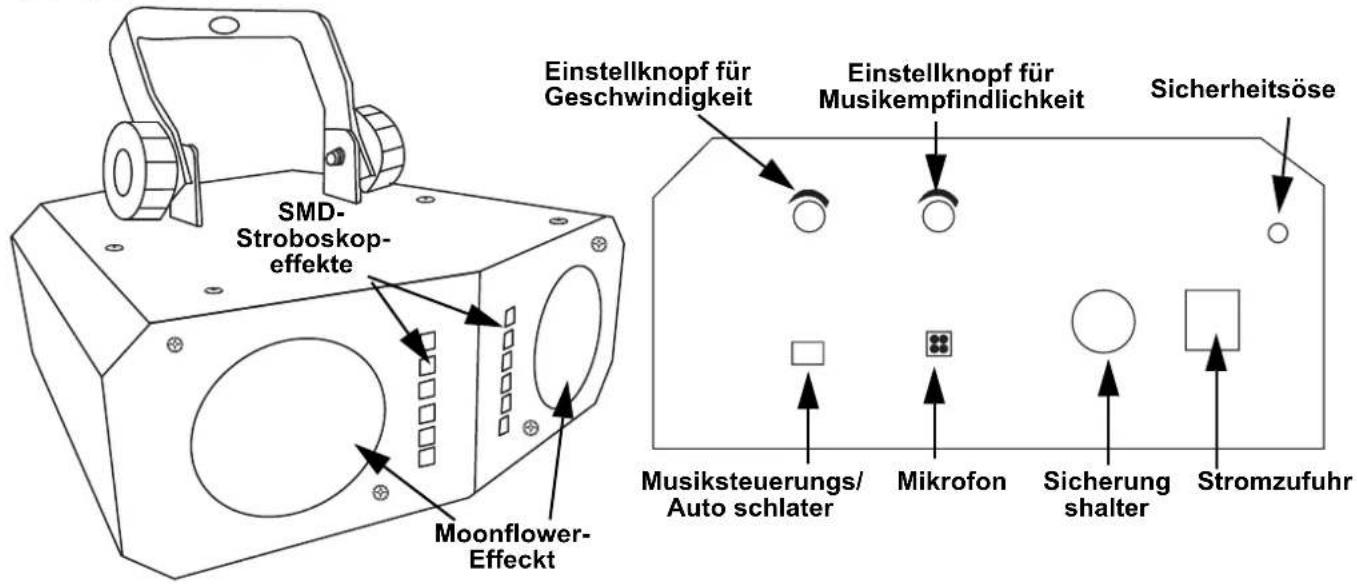

Produktübersicht

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachschraubendreher, schrauben Sie die Abdeckung der Sicherung heraus.
3. Entfernen Sie die durchgebrannte Sicherung.
4. Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
5. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

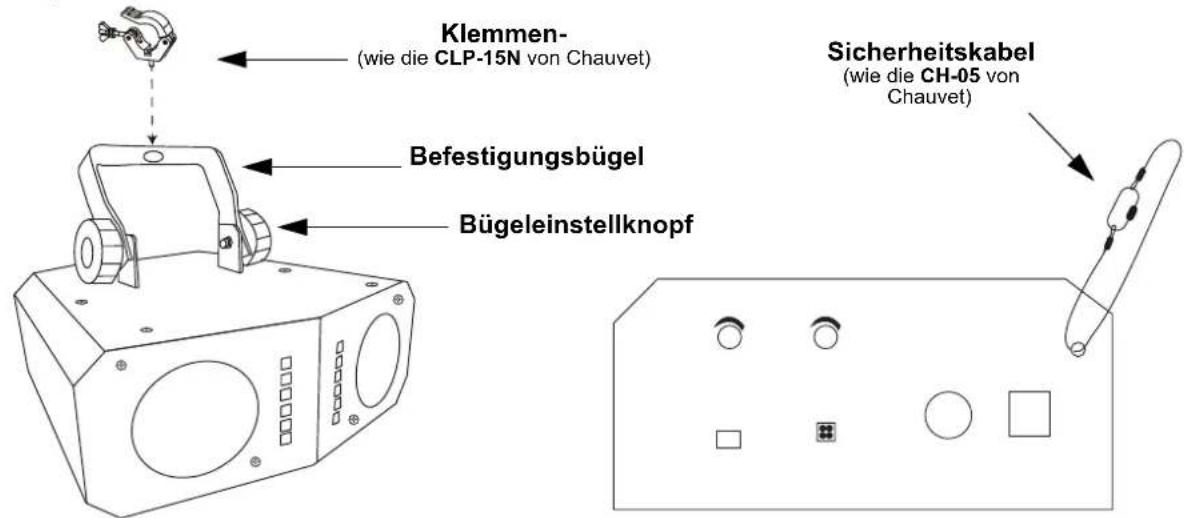

Montageansicht

Beschreibung des Bedienfeldes

TASTE/SCHALTER FUNKTION
	Stellt die Musikempfindlichkeit auf einen Wert zwischen 1 und 100 ein.
	Stellt Geschwindigkeit des Auto-Programms ein (langsam bis schnell)
	Wählt den Musiksteuerungs-Modus aus oder auto-programme.

Technische Daten

Abmessungen und Gewicht

LÄNGE BREITE HÖHE GEWICHT

7,3 in (185 mm) 7,5 in (190 mm) 6,7 in (170 mm) 2,2 lb (1 kg)

Hinweis: Abmessungen in Zoll sind auf die nächste Dezimalstelle gerundet.

Leistungsaufnahme

NETZTEILTYP BEREICH SPANNUNGSSCHALTER
Schaltend 100–240 V, 50/60 Hz Autom. Spann.-Erkennung
PARAMETER	120 V, 60 HZ	230 V, 50 HZ
Stromverbrauch	5 W	5 W
Betriebsstromstärke	1 mA	1 mA
I/O-EINGANGSBUCHSE	USA/KANADA GB/WELTWEIT
Angeklemmtes Netzkabel	Edison (USA)	Lokaler Stecker

Leuchtquelle

TYP	FARBE	MENGE	LEISTUNGSAUF NAHME	STROM	DAUER
LED	Rot	24	1 W	2 mA	50.000 Stunden
LED	Grün	18	1 W	2 mA	50.000 Stunden
LED	Blau	12	1 W	2 mA	50.000 Stunden
SMD LED	Weiß	12	1 W	2 mA	50.000 Stunden

Lichttechnik

PARAMETER
Abdeckungswinkel	52°
Blitzfrequenz (Stroboskop)	0 Hz bis 50 Hz

Wärmeentwicklung

MAX. EXTERNE TEMP.	KÜHLUNG
104 °F (40 °C)	Konvektion

Bestellung

PRODUKTBEZEICHNUNG	ARTIKELCODE	UPC-NUMMER
Duo Moon	07051421 781462217693
