Type de produit	Machine à effet lumineux (Duo Moon)
Marque	Chauvet
Modèle	Duo Moon
Dimensions (L x l x H)	185,5 x 190 x 170 mm
Poids	1 kg
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Consommation	5 W
Source lumineuse	LED : 24 rouges, 18 verts, 12 bleus, 12 blancs (1 W chacune)
Durée de vie des LED	50 000 heures
Angle de couverture	52°
Fréquence de stroboscope	0 à 50 Hz
Contrôle	Commutateur Mode musique/Auto, molette de vitesse, molette de sensibilité
Montage	Support avec pince, câble de sécurité obligatoire
Indice de protection	IP20 (utilisation en intérieur uniquement)
Température ambiante max	40 °C
Refroidissement	Convection
Remplacement du fusible	Oui, utiliser un fusible de même type et ampérage
Nettoyage	Débrancher avant, nettoyer avec un chiffon sec
Garantie	Limitée, consulter le site Chauvet pour les conditions

FOIRE AUX QUESTIONS - Duo Moon Chauvet

Comment brancher le Duo Moon ?

Branchez le cordon d'alimentation fixe à une prise secteur mise à la terre. L'appareil accepte une tension universelle de 100 à 240 VAC. Assurez-vous que la prise est protégée et que le cordon n'est pas endommagé.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour dévisser le capuchon du porte-fusible. Retirez le fusible grillé et remplacez-le par un fusible de même type et ampérage. Revissez le capuchon et rebranchez.

Quel type de fusible utiliser ?

Utilisez un fusible de même type et ampérage que celui d'origine. La valeur exacte est indiquée sur l'appareil ou dans la notice. Ne jamais utiliser un fusible de valeur différente.

Puis-je utiliser cet appareil en extérieur ?

Non, le Duo Moon est conçu pour une utilisation en intérieur uniquement (IP20). Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment régler la vitesse des programmes ?

Utilisez la molette de vitesse située sur le panneau de commande. Tournez-la pour régler la vitesse du programme automatique de lent à rapide.

Comment activer le mode son ?

Placez le commutateur Mode musique/Auto sur la position 'Musique'. La sensibilité au son se règle avec la molette de sensibilité (de 0 à 100). Le microphone intégré capte la musique.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de liquides ou de produits abrasifs.

Quelle est la hauteur de montage recommandée ?

Il n'y a pas de hauteur spécifique, mais l'appareil doit être installé dans un endroit bien ventilé, à au moins 50 cm des surfaces adjacentes. Utilisez toujours un câble de sécurité pour le montage en hauteur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Si le fusible est grillé, remplacez-le. Assurez-vous que la prise est sous tension. Si le problème persiste, contactez le service après-vente Chauvet.

Où trouver la garantie ?

La garantie limitée de Chauvet est consultable sur leur site internet. Pour les clients aux États-Unis et au Mexique : www.chauvetlighting.com/warranty-registration. Pour l'Europe : www.chauvetlighting.eu/warranty-registration.

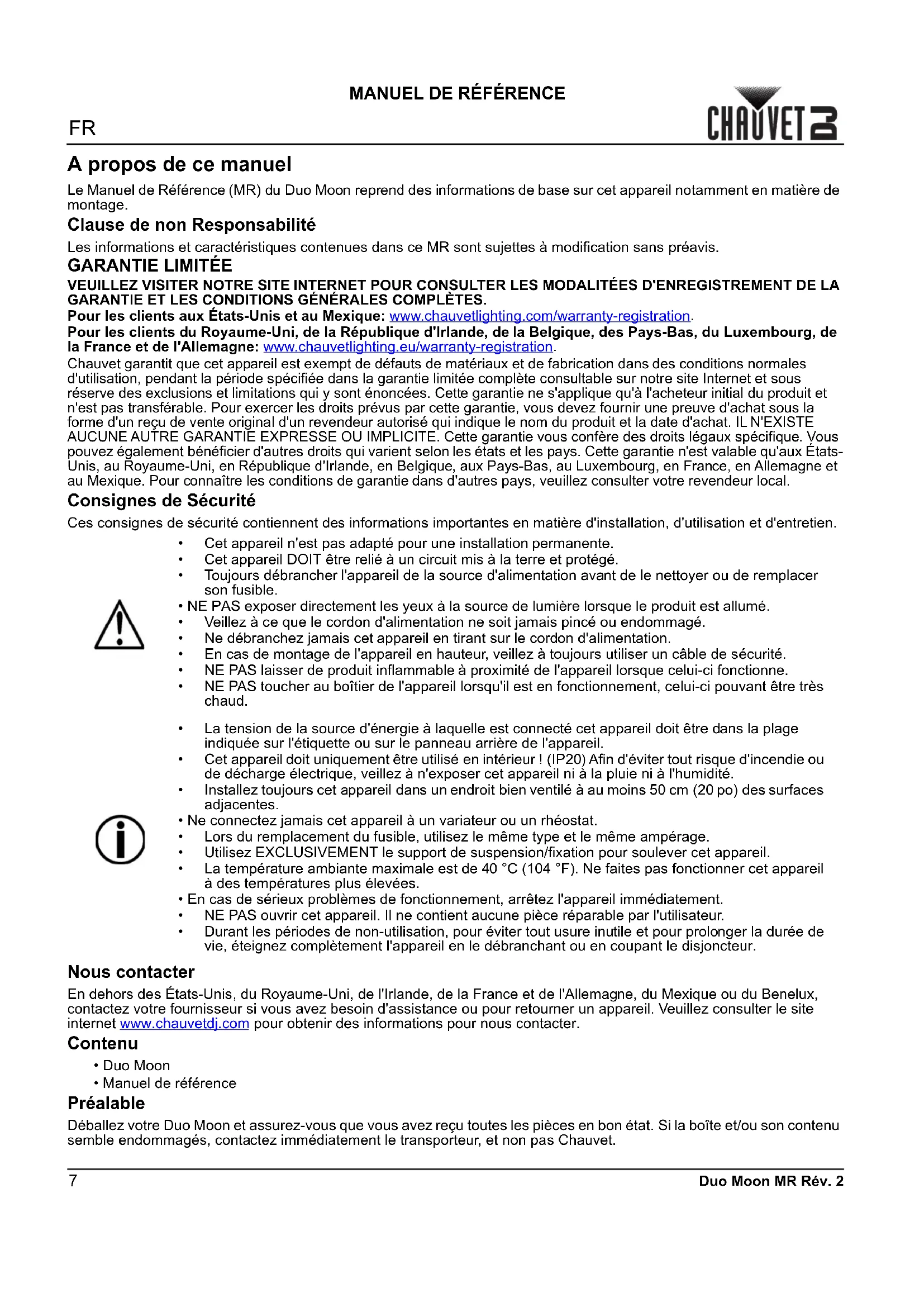

MODE D'EMPLOI Duo Moon Chauvet

Le Manuel de Référence (MR) du Duo Moon reprend des informations de base sur cet appareil, notamment en matière de montage.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté pour une installation permanente.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage. • Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement. • NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, de la France et de l'Allemagne, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter.

Contenu

• Duo Moon • Manuel de référence

Préalable

Déballez votre Duo Moon et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Vue d'ensemble du produit

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Remplacement des fusibles

1. Débranchez le produit.
2. Avec un tournevis à tête plate, dévissez le capuchon du porte-fusible du boîtier.
3. Retirez le fusible grillé.
4. Remplacez-le par un fusible de même type.
5. Remettez en place et vissez le capuchon du porte-fusible et rebranchez. Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

Schéma de montage

Description du panneau de commande

BOUTON/COMMUTATEUR	FONCTION
	Permet de configurer la sensibilité au son de 0 à 100
	Permet de régler la vitesse du programme auto (lent à rapide)
	Permet de sélectionner le mode d'activation par la musique ou programmes automatiques.

Spécifications techniques

Dimensions et Poids

Longueur largeur hauteur poids

185,5 mm (7,3 po) 190 mm (7,5 po) 170 mm (6,7 po) 1 kg (2,2 lb)

Remarque: Les dimensions en pouce sont arrondies à la décimale la plus proche.

Alimentation

TYPE D'ALIMENTATION PLAGE SÉLECTION DE TENSION

Commutation (interne) 100–240 VCA, 50/60 Hz Universelle

PARAMÈTRE 120 V, 60 HZ	230 V, 50 HZ
Consommation	5 W	5 W
Courant de fonctionnement	1 mA	1 mA
E/S ALIMENTATION	US/CANADA	UK/MONDE EUROPE
Cordon d'alimentation fixe	Edison (US)	Prise locale

Source lumineuse

TYPE	COULEUR	QUANTITÉ	ALIMENTATION	COURANT	DURÉE DE VIE
LED	Rouge	24	1 W	2 mA	50 000 heures
LED	Vert	18	1 W	2 mA	50 000 heures
LED	Bleu	12	1 W	2 mA	50 000 heures
LED	Blanc	12	1 W	2 mA	50 000 heures

Photométrie

PARAMÈTRE
Angle de couverture	52°
Fréquence de stroboscope	0 à 50 Hz

Thermique

TEMPÉRATURE EXTERNE MAXIMUM	SYSTÈME DE REFROIDISSEMENT
40 °C (104 °F)	Convection

Commande

NOM DU PRODUIT	CODE DE L'ARTICLE	CODE UPC
Duo Moon	07051421	781462217693
