MANUALE UTENTE View 35.1142 TFA

Stazione meteorologica radiocontrollata

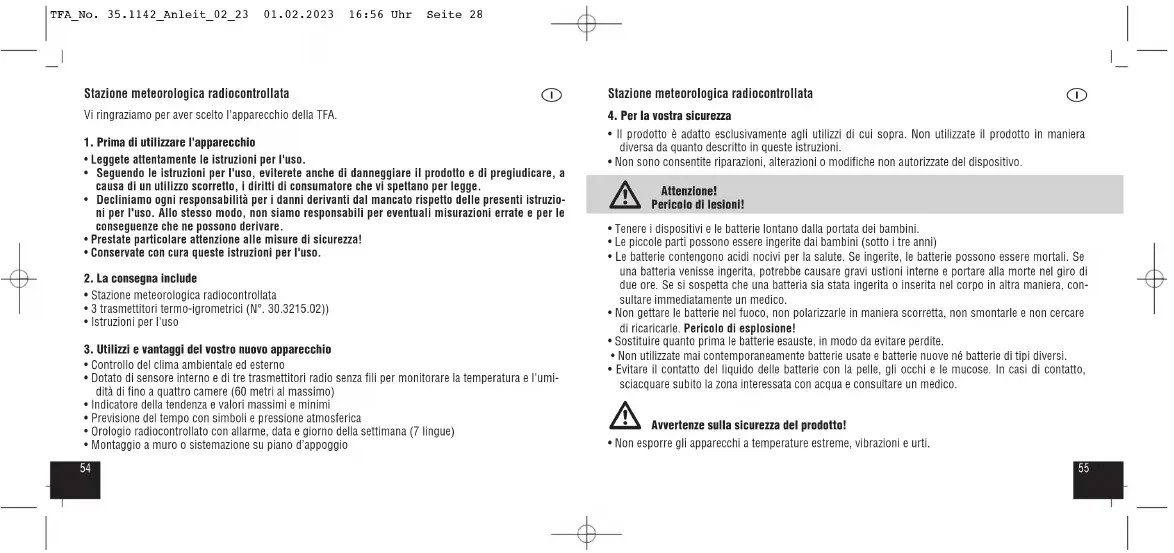

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo. Attenzione! Pericolo di lesioni!

• Tenere i dispositivi e le batterie lontano dalla portata dei bambini.

• Le piccole parti possono essere ingerite dai bambini (sotto i tre anni)

• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni interne e portare alla morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita nel corpo in altra maniera, con- sultare immediatamente un medico.

• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!

• Sostituire quanto prima le batterie esauste, in modo da evitare perdite.

• Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.

• Evitare il contatto del liquido delle batterie con la pelle, gli occhi e le mucose. In casi di contatto, sciacquare subito la zona interessata con acqua e consultare un medico. Avvertenze sulla sicurezza del prodotto!

• Non esporre gli apparecchi a temperature estreme, vibrazioni e urti. Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.

• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti di consumatore che vi spettano per legge.

• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzio- ni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso.

2. La consegna include

• Stazione meteorologica radiocontrollata

• 3 trasmettitori termo-igrometrici (N°. 30.3215.02))

• Istruzioni per l'uso

3. Utilizzi e vantaggi del vostro nuovo apparecchio

• Controllo del clima ambientale ed esterno

• Dotato di sensore interno e di tre trasmettitori radio senza fili per monitorare la temperatura e l'umi- dità di fino a quattro camere (60 metri al massimo)

• Indicatore della tendenza e valori massimi e minimi

• Previsione del tempo con simboli e pressione atmosferica

• Orologio radiocontrollato con allarme, data e giorno della settimana (7 lingue)

Stazione meteorologica radiocontrollata

Trasmettitore (Fig. 3) D 1: Sistema di montaggio a parete D 2: Vano batteria D 3: Commutatore 1-2-3 D 4: Tasto TX

6. Messa in funzione

6.1 Inserire le batterie

• Posizionare la stazione base e i trasmettitori su un tavolo ad una distanza di circa 1,5 metri l'uno dall'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

1. Aprire la vite del vano batteria del primo trasmettitore.

2. Spingere l'interruttore verso il canale 1.

3. Inserire due batterie nuove tipo AAA da 1,5 V, rispettando le corrette polarità.

4. Richiudere di nuovo con cura il vano batteria.

• Ripetere i passaggi 1-4 per gli altri due trasmettitori. Con l'interruttore a scorrimento scegliere un diverso canale per ciascun trasmettitore.

• Rimuovere il foglio protettivo dal display della stazione base.

• Aprire il vano batteria della stazione base e inserire due batterie nuove tipo AAA da 1,5 V. Accertarsi di aver rispettato la corretta polarità. Viene emesso un breve segnale acustico e tutti i segmenti appaiono brevemente. Richiudere il coperchio.

• Sul display della stazione base appare la temperatura interna e l'umidità.

6.2 Impostazione della pressione atmosferica

• Dopo la messa in funzione della stazione base oppure tenendo premuto il tasto BARO per 2 secondi, il valore della pressione atmosferica lampeggia per 20 secondi sul display. Impostare con il tasto +/°C °F o -/RCC il valore durante questo periodo.

• Proteggere dall’umidità.

• I trasmettitori sono resistenti agli spruzzi d'acqua, ma non impermeabili. Se volete utilizzare i trasmettitori all'aperto, cercate un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore.

5. Componenti e tasti

Stazione base Display (Fig. 1) A 1: Previsioni del tempo con simboli A 2: Pressione atmosferica A 3: Ora/Ora della sveglia A 4: Data A 5: Temperatura interna A 6: Indicazione massima/minima A 7: Umidità interna A 8: Simbolo della batteria per la stazione base A 9: Simbolo della batteria per trasmettitore A 10: Simbolo della ricezione del segnale DCF A 11: Indicatore della tendenza della temperatura A 12: Indicatore della tendenza della umidità A 13: Simbolo della sveglia A 14: Simbolo dell'ora legale A 15: Numero di canale Tasti (Fig. 2) B 1: Tasto MODE B 2: Tasto +/°C °F B 3: Tasto -/RCC B 4: Tasto MAX / MIN B 5: Tasto SEARCH / SNZ B 6: Tasto BARO Struttura esterna (Fig. 2) C 1: Sistema di montaggio a parete C 2: Tasti C 3: Vano batteria C 4: Supporto (pieghevole) TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 295958 Stazione meteorologica radiocontrollata

Stazione meteorologica radiocontrollata

• La ricezione del segnale DCF avviene ogni ora dalle 02:00 fino alle 05:00 del mattino. Se la rice- zione non è avvenuta con successo alle 05:00, la ricezione successiva avviene di nuovo alle 02:00 del mattino.

• Nel caso in cui l’orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di tra- smissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale orologio al quarzo (vedi: Impostazioni manuali).

• Ci sono 4 differenti simboli di ricezione: Simbolo onde radio lampeggiante - Ricezione attiva Simbolo onde radio acceso - Ricezione molto buona Solo torre - Ricezione disabilitata/impostare l'ora in modo manuale Nessun simbolo - Ricezione spenta

6.4.1 Indicazione per la ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundes- anstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF-77 (77,5 kHz) entro un raggio di 1.500 km. Anche il passaggio tra ora solare e ora legale è automatico. Durante il periodo esti- vo sul display appare il simbolo. La qualità della ricezione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvenire entro un raggio di 1.500 km da Francoforte. Rispettate le norme elencate qui di seguito:

• La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2 m. La pressione atmosferica relativa si riferisce al livello del mare e deve essere impostata. Informarsi sull’attuale pressione atmosferica del territorio in questione (valore fornito dall’ufficio meteorologi- co, Internet, ottici, colonnine meteo tarate presenti su edifici pubblici, aeroporti).

• Confermare con il tasto BARO.

6.3 Ricezione di valori esterni

• La stazione base inizia a ricevere i valori di tre trasmettitori. Il simbolo della ricezione lampeggia. Quando la ricezione è avvenuta con successo, vengono visualizzati la temperatura e l'umidità al numero di canale corrispondente nel display della stazione base.

• Se non si ricevono i valori esterni, sul display viene visualizzato "- -". Controllare le batterie e ripro- vare di nuovo. Rimuovere eventuali fonti di interferenza.

• È possibile avviare l'inizializzazione manualmente. Tenere premuto il tasto SEARCH / SNZ della stazione base per due secondi. I trasmettitori (canali) registrati vengono cancellati.

• Premere il tasto TX nel vano batteria del trasmettitore. Il trasferimento dei dati ha luogo immediata- mente e, se eseguito correttamente, viene confermato con un beep da parte della stazione base.

6.4 Ricezione dell'ora radiocontrollata

• Dopo il completamento della ricerca dei trasmettitori, l'apparecchio inizia la ricerca del segnale DCF (segnale radio) e il simbolo di ricezione DCF lampeggia.

• Se il codice dell'ora è stato ricevuto entro 2-12 minuti, l'ora radiocontrollata, la data e il simbolo della ricezione del segnale DCF sono costantemente visualizzati sul display.

• È possibile avviare l'inizializzazione manualmente.

• Tenere premuto il tasto -/RCC per 3 secondi.

• Il simbolo della ricezione del segnale DCF lampeggia.

• Per interrompere l'operazione di ricezione, premere il tasto -/RCC. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 306160 Stazione meteorologica radiocontrollata

Stazione meteorologica radiocontrollata

7.1.1 Impostazione della lingua per il giorno della settimana

• In modalità di impostazione, è possibile impostare la lingua per il giorno della settimana: Tedesco (GER), Inglese (ENG), Italiano (ITA), Francese (FRE), Olandese (DUT), Spagnolo (SP) e Danese (DAN).

7.1.2 Impostazione del display 12 o 24 ore

• In modalità impostazione è possibile impostare il sistema orario di 12 o 24 ore.

• Nel formato 12 ore compare AM (prima di mezzogiorno) e PM (dopo mezzogiorno) sul display.

7.1.3 Ricezione del segnale DCF

• La ricezione DCF è attiva per impostazione predefinita (RCC on). Dopo l'avvenuta ricezione del segnale DCF non è necessaria alcuna regolazione manuale.

• Premere il tasto +/°C °F o -/RCC se si desidera disattivare la ricezione radio DCF (RCC OFF).

7.1.4 Impostazione del fuso orario

• In modalità di impostazione è possibile effettuare la correzione del fuso orario (+12/-12).

• La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario diffe- risce da quello tedesco (ad esempio, +1 = un'ora dopo).

7.2 Funzione sveglia

• Premere il tasto MODE in modalità normale per attivare la modalità della sveglia.

• ALARM e 7:00 (predefinito) o l'ultima ora della sveglia impostata viene visualizzato sul display.

• Tenere premuto il tasto MODE.

• Il simbolo della sveglia appare e l’indicazione dell’ora lampeggia. La funzione sveglia è attivata.

• All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.

• Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

• Importante: Durante la ricezione del segnale dei trasmettitori e del segnale DCF non è possibile uti- lizzare i tasti.

• Tutti gli inserimenti corretti vengono confermati con un bip.

• Tenere premuto il tasto +/°C °F o -/RCC in modalità impostazione per procedere velocemente.

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.

7.1 Impostazione manuale dell'ora e della data

• Tenere premuto per tre secondi il tasto MODE. L'indicazione dell'ora lampeggia ed è possibile impo- stare le ore con il tasto +/°C °F o -/RCC. Premendo il tasto MODE è possibile modificare uno dopo l'altro le impostazioni per minuti, anno, mese, giorno, lingua per il giorno della settimana (ENG - predefinito), sistema orario a 12 ore o a 24 ore (24 HR - predefinito), ricezione DCF (RCC on - prede- finito) e fuso orario (00 - predefinito) e installare con il tasto +/°C °F o -/RCC.

• Confermare con il tasto MODE.

• In caso di corretta ricezione e quando il segnale DCF è attivo, l'ora impostata in modalità manuale viene sostituita. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 316362 Stazione meteorologica radiocontrollata

Stazione meteorologica radiocontrollata

• La stazione meteorologica visualizza cinque simboli meteo diversi (soleggiato, parzialmente nuvolo- so, coperto, piovoso e tempestoso).

• La previsione tramite l'indicazione del simbolo si riferisce ad un periodo di tempo di 12 ore e indica solo una tendenza atmosferica. Se ad esempio in questo momento è nuvoloso e viene segnalata pioggia, non si tratta di un funzionamento difettoso dell'apparecchio, bensì di una indicazione che la pressione dell'aria è scesa e c'è da aspettarsi un peggioramento del tempo, anche se non necessa- riamente la pioggia. La precisione è circa del 70 %.

• Il simbolo del sole viene visualizzato durante la notte se vi è una notte stellata. Suggerimento!

• Si prega di notare che il simbolo della previsione diviene più preciso con l'uso. Il simbolo della previ- sione è attivo sin dall'inizio, ma l'affidabilità delle previsioni aumenta con la quantità dei dati raccolti.

7.4 Temperatura e umidità

7.4.1 Valori massimi e minimi

• Premere il tasto MAX/MIN nella modalità normale.

• Sul display appare MAX.

• Vengono visualizzate la temperatura massima e l'umidità massima dell'aria esterne e interne rag- giunte dopo l'ultimo azzeramento.

• Premere nuovamente il tasto MAX / MIN.

• Sul display appare MIN.

• Vengono visualizzate la temperatura minima e l'umidità minima dell'aria esterne e interne raggiunte dopo l’ultimo azzeramento.

• Per tornare alla visualizzazione dei valori attuali, premere ancora una volta il tasto MAX / MIN.

• Impostare con il tasto +/°C °F o -/RCC le ore.

• Confermare con il tasto MODE e inserire i minuti procedendo nello stesso modo.

• Premere nuovamente il tasto MODE.

• Il simbolo della sveglia e l'ora vengono visualizzati sul display.

• Quando l'orario di allarme inserito viene raggiunto, la sveglia comincia a suonare.

• Il simbolo della sveglia lampeggia.

• Se non viene interrotto, il segnale si disattiva automaticamente dopo due minuti e si riattiva nuova- mente alla stessa ora di sveglia.

• Premere un tasto a piacere (ad eccezione il tasto SEARCH / SNZ) per arrestare l’allarme.

• Per attivare la funzione snooze, premere il tasto SEARCH / SNZ.

• Quando la funzione snooze è attivata, Zz lampeggia.

• Il suono della sveglia verrà interrotto per 10 minuti.

7.2.1 Attivare/disattivare la funzione sveglia

• Premere il tasto +/°C °F o -/RCC in modalità sveglia per disattivare o attivare la funzione sveglia.

• Il simbolo della sveglia scompare/appare.

7.3 Previsioni del tempo

Stazione meteorologica radiocontrollata

• Se necessario, cercate nuove posizioni per il trasmettitore e/o la stazione base.

• Se il trasferimento funziona, è possibile appendere il trasmettitore o posizionarlo su superfici piane.

9. Cura e manutenzione

• Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o prodotti abrasivi.

• Rimuovere le batterie, se non si utilizza i dispositivi per un periodo prolungato.

• Collocare i dispositivi in un luogo asciutto.

9.1 Sostituzione delle batterie

• Quando il simbolo della batteria appare nella linea del display di un canale, cambiare le batterie nel trasmettitore rispettive.

• Cambiare le batterie della stazione base se il simbolo della batteria appare sul display dei valori interni.

• Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, pertanto cambiate sempre le batterie contemporaneamente ad tutti i dispositivi oppu- re avviate manualmente la ricerca del trasmettitore.

Problema Risoluzione del problema Nessuna indicazione ➜ Inserire le batterie rispettando le corrette polarità ➜ Sostituire le batterie

• I valori massimi e minimi verranno memorizzati e a mezzanotte vengono resettati automaticamente.

• Tenere premuto il tasto MAX / MIN durante la visualizzazione dei valori massimi e minimi per riportare manualmente la visualizzazione ai valori attuali.

7.4.2 Impostazione della visualizzazione della temperatura

• Con il tasto +/°C °F nella modalità normale è possibile scegliere fra la visualizzazione della tempera- tura in °C (gradi Celsius) o °F (gradi Fahrenheit).

7.4.3 Freccia della tendenza

La freccia della tendenza mostra se la temperatura e l'umidità sono in aumento, in discesa o stazionarie.

7.5 Indicazione dei secondi o del giorno della settimana

• Tenendo premuto il tasto +/°C °F per tre secondi nella modalità normale è possibile scegliere fra i secondi e il giorno della settimana.

8. Posizionamento e fissaggio della stazione base e dei trasmettitori

• Se volete utilizzare i trasmettitori all'aperto, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore. (La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutil- mente le componenti elettroniche).

• Posizionare la stazione base nella posizione desiderata. Evitare l’installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti.

• Verificare se il trasferimento dei valori di misura alla stazione base da parte del trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente (raggio d’azione in campo libero circa 60 metri) in caso di pareti spesse, in particolare con parti metalliche, il raggio d’azione del trasmettitore potrà ridursi notevolmente. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 336766 Stazione meteorologica radiocontrollata

Stazione meteorologica radiocontrollata

Questo prodotto e il suo imballaggio sono stati realizzati utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. Questo riduce i rifiuti e protegge l'ambiente. Smaltire gli imballaggi in modo ecologico attraverso i sistemi di raccolta in vigore. Smaltimento del dispositivo elettrico Rimuovere dal dispositivo le batterie estraibili e le batterie ricaricabili estraibili e smaltirle separatamente. Questo apparecchio è contrassegnato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico. La restitu- zione è gratuita. Osservare i regolamenti in vigore! Smaltimento delle batterie È assolutamente vietato gettare le batterie e le batterie ricaricabili tra i rifiuti domestici. Con- tengono sostanze tossiche che possono danneggiare l'ambiente e la salute se smaltite in modo improprio. In qualità di consumatori, siete tenuti per legge a smaltire le batterie usate presso i punti vendita o consegnarle presso altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico. La restituzione è gratuita. Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Nessuna ricezione ➜ Nessun trasmettitore installato del trasmettitore ➜ Controllare le batterie del trasmettitore Indicazione “--.-” (non utilizzare le batterie ricaricabili!) per il canale 1/2/3 ➜ Riavviate i trasmettitori e la stazione base secondo le istruzioni ➜ Avviare l'inizializzazione del trasmettitore manuale: Prima tenere premuto per 2 secondi il tasto SEARCH / SNZ della stazione base e quindi premere il tasto TX del trasmettitore ➜ Cercate nuove posizioni per il trasmettitore e/o la stazione base ➜ Diminuite la distanza tra il trasmettitore e la stazione base ➜ Eliminare fonti di interferenza Nessun ricezione ➜ Tenendo premuto per tre secondi il tasto -/RCC è possibile avviare del segnale DCF l'inizializzazione manuale. ➜ Attendere il tentativo notturno di ricezione ➜ Cercare nuove posizioni per il dispositivo ➜ Eliminare fonti di interferenza ➜ Riavviare i dispositivi secondo le istruzioni ➜ Impostare manualmente l'ora Indicazione non corretta ➜ Sostituire le batterie ➜ Riavviare i dispositivi secondo le istruzioni TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 346968 Stazione meteorologica radiocontrollata

Stazione meteorologica radiocontrollata

Tempo di trasmissione CH1: 50 sec CH2: 53 sec CH3: 56 sec Raggio d'azione ca. 60 metri al massimo Frequenza di trasmissione 433 MHz Massima potenza a radiofrequenza trasmessa < 10mW Alimentazione Batterie: per 2 x AAA da 1,5 V (non incluse) Raccomandiamo batterie alcaline Dimensioni esterne 45 x 20 x 108 mm Peso 45 g (solo apparecchio)

Stazione base Campo di misura temperatura -10°C…+60°C (+14°F…+140°F) Umidità 20%...95% RH Risoluzione 0,1°C (0,1°F) e 1% RH Alimentazione 2 batterie AAA da 1,5 V (non incluse) Dimensioni esterne 110 x 80 x 90 mm Peso 151 g (solo apparecchio) Trasmettitore Campo di misura temperatura -40°C…+60°C (-40°F…+140°F) Umidità 1%...99% RH Risoluzione 0,1 °C (0,1 °F) e 1% RH TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 357170 Stazione meteorologica radiocontrollata
