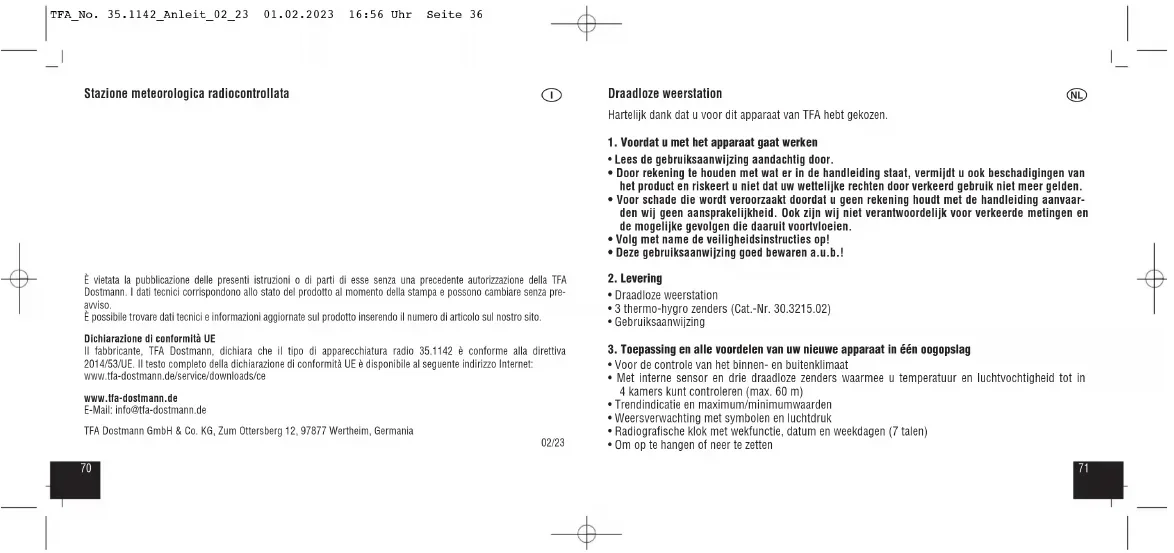

GEBRUIKSAANWIJZING View 35.1142 TFA

Hartelijk dank dat u voor dit apparaat van TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

• Lees de gebruiksaanwijzing aandachtig door.

• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.

• Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aanvaar- den wij geen aansprakelijkheid. Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de mogelijke gevolgen die daaruit voortvloeien.

• Volg met name de veiligheidsinstructies op!

• Deze gebruiksaanwijzing goed bewaren a.u.b.!

3. Toepassing en alle voordelen van uw nieuwe apparaat in één oogopslag

• Voor de controle van het binnen- en buitenklimaat

• Met interne sensor en drie draadloze zenders waarmee u temperatuur en luchtvochtigheid tot in 4 kamers kunt controleren (max. 60 m)

• Trendindicatie en maximum/minimumwaarden

• Weersverwachting met symbolen en luchtdruk

• Radiografische klok met wekfunctie, datum en weekdagen (7 talen)

• Tegen vocht beschermen.

• De zender is tegen spatwater beschermd maar niet waterdicht. Wilt u de zender buiten gebruiken, zoek dan een tegen regen beschermde plaats uit voor de zender.

5. Onderdelen en toetsen

Basisapparaat Display (Fig. 1) A 1: Weersverwachting met symbolen A 2: Luchtdruk A 3: Tijd/wektijd A 4: Datum A 5: Binnentemperatuur A 6: Maximum/minimum-indicatie A 7: Luchtvochtigheid voor binnen A 8: Batterijsymbool voor basisapparaat A 9: Batterijsymbool voor zender A 10: DCF-ontvangstsymbool A 11: Temperatuur-trendindicatie A 12: Luchtvochtigheid-trendindicatie A 13: Alarmsymbool A 14: Zomertijdsymbool A 15: Kanaalnummer Toetsen (Fig. 2) B 1: MODE toets B 2: +/°C °F toets B 3: -/RCC toets B 4: MAX / MIN toets B 5: SEARCH / SNZ toets B 6: BARO toets Behuizing (Fig. 2) C 1: Wandbevestiging C 2: Toetsen C 3: Batterijvak C 4: Standaard (uitklapbaar)

4. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het product niet anders dan in deze handleiding is aangegeven.

• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan. Voorzichtig! Kans op letsel!

• Houd de apparaaten en de batterijen buiten de reikwijdte van kinderen.

• Het apparaat bevat kleine onderdelen, die door kinderen (jonger dan drie jaren) ingeslikt kunnen worden.

• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan levensgevaar- lijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt of in een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Explosiegevaar!

• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voor- komen.

• Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type.

• Als een batterij heeft gelekt, vermijd dan contact met de huid, ogen en slijmvliezen. Spoel in geval van contact met batterijzuur de desbetreffende plekken onmiddellijk af met water en raadpleeg een arts. Belangrijke informatie voor de productveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 377574 Draadloze weerstation

• Informeer u over de actuele luchtdruk in uw omgeving (meteorologisch instituut, internet, opticien, geijkte weerstations aan openbare gebouwen, luchthaven).

• Bevestig met de BARO toets.

6.3 Ontvangst van de buitenwaarden

• Het basisapparaat probeert de buitenwaarden van de 3 zenders te ontvangen. Het ontvangstsymbool knippert. Is de ontvangst geslaagd, verschijnen de buitentemperatuur en luchtvochtigheid op het display naast het desbetreffende kanaalnummer.

• Worden de buitenwaarden niet ontvangen, verschijnt „- -” op het display. Test de batterijen en begin opnieuw. Verwijder eventuele stoorbronnen.

• U kunt de initiatie ook handmatig starten. Houdt de SEARCH / SNZ toets op het basisapparaat twee seconden ingedrukt. De geregistreerde zenders (kanalen) worden gewist.

• Druk op de TX toets in het batterijvak van de zender. De overdracht van de gegevens vindt direct plaats en wordt bij succesvol ontvangst door middel van een pieptoon door het basisapparaat be- vestigd.

6.4 Ontvangst van de radiografische tijd

• Nadat het apparaat het zoeken naar zenders heeft afgerond, begint het apparaat met het scannen van het DCF-signaal (radio klok) en het DCF-ontvangstsymbool knippert.

• Als na 2-12 minuten het ontvangst succesvol is, verschijnt de radiografische tijd, de datum en het DCF-ontvangstsymbool permanent op het display.

• U kunt de initiatie ook handmatig starten.

• Druk 3 seconden lang op de -/RCC toets.

• Het DCF-ontvangstsymbool knippert.

• Druk nog eens op de -/RCC toets om de ontvangstpoging te onderbreken. Zender (Fig. 3) D 1: Wandbevestiging D 2: Batterijvak D 3: 1-2-3 schuifschakelaar D 4: TX toets

6. Inbedrijfstelling

6.1 Plaatsen van de batterijen

• Leg het basisapparaat en de zender op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en zendergestuurde installaties).

1. Open het dichtgeschroefde batterijvak van de eerste zender.

2. Stel de schuifschakelaar in de positie van kanaal 1.

3. Plaats er twee nieuwe batterijen 1,5 V AAA in. Batterijen in de juiste poolrichting plaatsen

4. Sluit het batterijvak weer zorgvuldig.

• Herhaal de stappen 1-4 voor de andere twee kanalen. Kies dan met de schuifschakelaar een apart kanaal voor iedere buitenzender.

• De beschermfolie van het display van het basisapparaat aftrekken.

• Open het batterijvak van het basisapparaat en plaats er twee nieuwe batterijen 1,5 V AAA in. Let op de juiste polariteit bij het plaatsen van de batterijen. U hoort een kort signaal en alle segmenten van het scherm verschijnen kort. Sluit het batterijvak weer.

• Op het display van het basisapparaat verschijnt de binnentemperatuur en de binnenluchtvochtigheid.

6.2 Instelling van de luchtdruk

• Na het plaatsen van de batterijen of het, gedurende 2 seconden, indrukken van de BARO toets, begint de luchtdrukwaarde voor 20 seconden te knipperen. U kunt nu met de +/°C °F of -/RCC toets de waarde instellen. De relatieve luchtdruk geldt voor zeeniveau en moet van uw woonplaats worden ingesteld. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 387776 Draadloze weerstation

• In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvangen. In extreme gevallen is het aan te bevelen, het toestel dichter bij het raam te zetten en / of u draait het apparaat om een beter ontvangst te verkrijgen.

• 's Nachts zijn atmosferische storingen over het algemeen minder ernstig en is ontvangst in de meeste gevallen wel mogelijk. Eén enkel ontvangst per dag is voldoende om de tijdsafwijking onder 1 secon- de te houden.

• Belangrijk: tijdens de ontvangst van het radiosignaal van de zenders en de tijd is de bediening van de toetsen niet mogelijk.

• Tijdens de bediening worden alle succesvolle instellingen met een signaal bevestigd.

• Houdt de +/°C °F of -/RCC toets in de overeenkomstige instelmodus ingedrukt en u komt in de snel- loop.

• Het apparaat verlaat automatisch de instelmodus, als er langer dan 20 seconden geen toets wordt ingedrukt.

7.1 Handmatige tijd- en kalenderinstelling

• Druk op de MODE toets en houdt deze drie seconden ingedrukt. De uurweergave begint te knipperen U kunt met de +/°C °F of -/RCC toets de uren instellen. Druk nog eens op de MODE toets, dan kunt u zich begeven naar de weergave van de minuten, het jaar, de maand, de dag, de taalinstelling voor de weekdag (ENG - standaardinstelling), de 12 uur- of 24-uurtijdsysteem (24hr - standaardinstelling), de DCF ontvangst (RCC on - standaardinstelling) en de tijdzone (00 - standaardinstelling) en met de +/°C °F of -/RCC toets instellen.

• Bevestig met de MODE toets.

• Wanneer de ontvangst van het DCF signaal geslaagd is en wanneer de DCF-ontvangst geactiveerd is, wordt de handmatig ingestelde tijd overschreven.

• Het DCF-signaalontvangst vindt elk uur tussen 2:00 en 5:00 uur 's morgens plaats. Is het ook om 5:00 uur niet gelukt, dan probeert het DCF-signaal het de volgende dag om 2:00 uur opnieuw.

• Als de radiografische klok geen DCF-signaal ontvangt (wegens storingen, afstand, enz.), kunt u de tijd ook handmatig instellen. Het DCF-ontvangstsymbool verdwijnt en de klok werkt dan als een gewone kwartsklok (zie: Handmatige instellingen).

• Er zijn 4 verschillende radiografische ontvangstsymbolen: De radio golven knipperen - ontvangst is actief De radio golven blijven staan - ontvangst is goed Alleen toren - geen ontvangst / de tijd manueel instellen Geen symbool - radio ontvangst werd gedeactiveerd/uitgeschakeld

6.4.1 Aanwijzing voor het ontvangst van het radiografische tijd

De tijdbasis voor de radiografische tijd is een cesium-atoomklok van het Physikalisch Technische Bun- desanstalt Braunschweig. Met een afwijking van minder dan 1 seconde in één miljoen jaar. De tijd is gecodeerd en wordt vanuit Mainflingen in de buurt van Frankfurt aan de Main door een DCF-77 (77,5 kHz) frequentiesignaal uitgezonden met een bereik van ongeveer 1500 km. Zelfs de overgang van zomer- naar wintertijd gebeurt automatisch. Gedurende de zomertijd verschijnt het symbool op het dis- play. De kwaliteit van de ontvangst hangt in belangrijke mate af van de geografische ligging. Normaliter zouden er binnen een straal van 1.500 km rondom Frankfurt geen ontvangstproblemen mogen zijn. Let dan op de volgende stappen:

• De afstand van mogelijke storingsbronnen zoals computerbeeldschermen of tv-toestellen dient ten- minste 1,5 à 2 meter te zijn. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 397978 Draadloze weerstation

• Bevestig de instelling met de MODE toets en stel op dezelfde manier de minuten in.

• Druk nog eens op de MODE toets.

• Het alarmsymbool en de actuele tijd verschijnen op het display.

• Wanneer de ingestelde wektijd is bereikt begint de wekker te rinkelen.

• Het alarmsymbool knippert.

• Als het alarm niet wordt beëindigd, zal de alarmtoon zich na een paar minuten automatisch uitscha- kelen en activeert zich vanzelf weer op dezelfde wektijd.

• Druk op een willekeurige toets (met uitzondering van de SEARCH / SNZ toets) en het alarm stopt.

• Om de snoozefunctie te activeren druk op de SEARCH / SNZ toets.

• Indien de snooze-functie geactiveerd is, knippert Zz in het display.

• Het weksignaal wordt voor 10 minuten onderbroken.

7.2.1 Activeren/deactiveren van het alarm

• Voor activeren of deactiveren van het alarm drukt u op de +/°C °F of -/RCC toets in de alarm modus.

• Het alarmsymbool verschijnt/verdwijnt van het display.

7.1.1 Taalinstelling voor de weekdag

• In de instelmodus kunt u tussen de juiste taal voor de weekdagen kiezen: Duits (GER), Engels (ENG), Italiaans (ITA), Frans (FRE), Nederlands (DUT), Spaans (SPA) en Deens (DAN).

7.1.2 Instelling van de 12- of 24 uurtijdsysteem

• In de instelmodus kunt u tussen de weergave van de 24- of de 12-uurtijdsysteem kiezen.

• Bij het 12-uren-systeem verschijnt op het display AM (voor 12 h) en PM (na 12h).

• Normaal is de standaard DCF-ontvangst (RCC on) ingeschakeld en na een succesvol ontvangst van het DCF-signaal is een handmatige aanpassing niet nodig.

• Druk op de +/°C °F of -/RCC toets als u het DCF - ontvangst wilt uitschakelen (RCC OFF).

7.1.4 Instelling van de tijdzone

• In de instelmodus kunt u een correctie van de tijdzone (+12/-12) maken.

• Instellen van een correctie voor de tijdzone is vereist wanneer het DCF-signaal wel kan worden ont- vangen, maar de tijdzone van de DCF tijd afwijkt (bijvoorbeeld, +1 = één uur later).

7.2 Alarmtijd-functie

• Druk op de MODE toets in de normaalmodus, om in de wektijdmodus te komen.

• ALARM en 7:00 (standaardinstelling ) of de laatst ingestelde wektijd verschijnen op het display.

• Houdt de MODE toets ingedrukt.

• Het alarmsymbool verschijnt op het display en de uuraanduiding knippert. De alarmfunctie is geacti- veerd.

• De maximum- en minimumwaarden worden automatisch om middernacht teruggezet

• Wanneer op het display de maximum of minimum waarden verschijnen, kunt u de MAX / MIN toets voor 2 seconden ingedrukt houden om de betreffende waarden handmatig terug te zetten.

7.4.2 Instelling van de temperatuureenheid

• Druk op de +/°C °F toets in de normaalmodus en u kunt tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen

• De trendpijl toont u of de temperatuur en de luchtvochtigheid actueel stijgt, daalt of gelijk blijft.

7.5 Indicatie van seconden of weekdag

• Druk op de +/°C °F toets en houdt deze 3 seconden ingedrukt, om tussen de seconden of week- dagen te wisselen.

8. Plaatsen en bevestigen van het basisapparaat en de zenders

• Zoek buitenshuis een schaduwrijke en een tegen regen beschermde plaats uit voor de zender (direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elektronische componenten onnodig).

• Plaats het basisapparaat in de woonruimte. Vermijd de nabijheid van andere elektrische apparaten (televisie, computer, radiografische telefoons) en massieve metalen voorwerpen.

• Controleer of een overdracht van de meetwaarden van de zender op de gewenste opstellingsplaats naar het basisapparaat plaatsvindt (reikwijdte vrij veld ca. 60 m), massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender aanzienlijk beperken.

• Het draadloze weerstation gebruikt vijf verschillende weersymbolen (zonnig, halfbewolkt, bewolkt, regen, stormachtig).

• Het weerbericht via de symbool weergave heeft betrekking op een periode van 12 uur en geeft alleen een weertrend aan. Is het bijvoorbeeld momenteel bewolkt en wordt er regen aangegeven, duidt dit niet op een verkeerd functioneren van het apparaat, maar geeft dit aan, dat de luchtdruk gedaald is en u een weersverslechtering moet verwachten, waarbij het echter niet per se om regen hoeft te gaan. De precisie is ongeveer 70 %.

• Het zonnetje wordt ook 's nachts als symbool weergegeven als er sprake is van een kraakheldere nacht. Opmerking!

• Met betrekking tot de symboolvoorspelling a.u.b. opletten, want tijdens de exploitatie wordt deze nog aangepast. Het prognose-symbool is vanaf het begin actief, maar de betrouwbaarheid neemt toe door de hoeveelheid van de verzamelde gegevens.

7.4 Temperatuur en luchtvochtigheid

7.4.1 Maximum- en minimumwaarden

• Druk op de MAX / MIN toets in de normaal-modus.

• MAX verschijnt op het display.

• De maximale temperatuur en de luchtvochtigheid voor binnen en buiten sinds de laatste terugstel- ling worden aangetoond.

• Druk nog eens op de MAX / MIN toets.

• MIN verschijnt op het display.

• De minimale temperatuur en de luchtvochtigheid voor binnen en buiten sinds de laatste terugstelling worden aangetoond.

• Druk nog eens op de MAX / MIN toets, om de actuele temperatuur en luchtvochtigheid te verkrijgen. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 418382 Draadloze weerstation

Geen zender ontvangst ➜ Geen zender geïnstalleerd Indicatie „---” ➜ Batterijen van de zender controleren (geen accu’s gebruiken!) voor kanaal 1/2/3 ➜ Zender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Handmatig de buitenzender zoeken: Houdt de SEARCH / SNZ toets op het basisapparaat 2 seconden inge- drukt en druk op de TX toets in het batterijvak van de buitenzender ➜ Zoek een nieuwe plaats voor de zender en/of het basisapparaat ➜ Afstand tussen zender en basisapparaat verminderen ➜ Verwijder stoorbronnen Geen DCF radio ontvangst ➜ Druk op de -/RCC toets en houdt deze voor drie seconden ingedrukt om de initialisatie handmatig te starten ➜ Ontvangstpoging in de nacht afwachten ➜ Zoek een nieuwe opstellingsplaats voor het apparaat ➜ Verwijder stoorbronnen ➜ Apparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Tijd handmatig instellen Geen correcte weergave ➜ Vervang de batterijen ➜ Apparaat opnieuw volgens de handleiding in bedrijf stellen

• Zoek eventueel een nieuwe plaats voor de buitenzender en/of het basisapparaat.

• Is de transmissie geslaagd, kunt u de zender aan de muur bevestigen of op een effen oppervlakte plaatsen.

9. Schoonmaken en onderhoud

• Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!

• Verwijder de batterijen, als u de apparaten langere tijd niet gebruikt.

• Bewaar de apparaten op een droge plaats.

• Wanneer het batterijsymbool in een display van een kanaal verschijnt, vervang de batterijen in de respectievelijke zender.

• Wanneer het batterijsymbool in het display van de binnenwaarden verschijnt, vervang dan de batte- rijen in het basisapparaat.

• Attentie: bij een batterijwissel moet het contact tussen de zender en het basisapparaat weer worden hersteld – dus altijd alle apparaten van nieuwe batterijen voorzien of handmatig de buitenzender zoe- ken.

Basisapparaat Meetbereik temperatuur -10°C…+60°C (+14°F…+140°F) Luchtvochtigheid 20 … 95 %rH Resolutie 0,1°C (0,1°F) en 1% RH Spanningsvoorziening Batterijen 2 x 1,5 V AAA (niet inclusief) Afmetingen behuizing 131 x 26 (63) x 102 (100) mm Gewicht 151 g (alleen het apparaat) Zender Meetbereik temperatuur -40 °C… +60 °C (-40 °F …+140 °F) Luchtvochtigheid 1 … 99 %rH Resolutie 0,1 °C (0,1 °F) en 1% RH

Dit product en de verpakking zijn vervaardigd van hoogwaardige materialen en onderdelen, die kunnen wor- den gerecycled en hergebruikt. Dit vermindert afval en spaart het milieu. Voer de verpakking op milieuvriendelijke wijze af via de daarvoor bestemde inzamelsystemen. Afvoeren van het elektrisch apparaat Verwijder niet vast ingebouwde batterijen en accu’s uit het apparaat en voer die gescheiden af. Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) betreffende afgedankte elektrische en elektronische apparatuur. Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur in te leveren bij een als zodanig erkende inleverpunt voor het afvoeren van afge- dankte elektrische en elektronische apparatuur om een milieuvriendelijk afvoeren te garan- deren. Inleveren is gratis. Neem de geldende voorschriften in acht! Afvoeren van batterijen Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Zij bevatten schadelij- ke stoffen die schadelijk kunnen zijn voor het milieu en de gezondheid indien zij op onjuiste wijze worden afgevoerd. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw verkoper in te leveren of naar de daarvoor bestemde inleverpunten volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk afvoeren te garanderen. Inleveren is gratis. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood. TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 438786 Draadloze weerstation

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnum- mer op onze homepage. EU-Conformiteitsverklaring Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 35.1142 conform is met Richtlijn 2014/53/EU. De vol- ledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Duitsland 02/23 Zendtijd CH1: 50 sec CH2: 53 sec CH3: 56 sec Reikwijdte maximaal 60 meter (vrije veld) Transmissie frequentie 433 MHz Maximaal radiofrequentie vermogen uitgezonden: < 10mW Spanningsvoorziening Batterijen 2 x 1,5 V AAA voor elk (niet inclusief) Wij bevelen alkalinebatterijen Afmetingen behuizing 45 x 20 x 108 mm Gewicht 45 g (alleen het apparaat) TFA_No. 35.1142_Anleit_02_23 01.02.2023 16:56 Uhr Seite 448988 Estación meteorológica inalámbrica
