MANUALE UTENTE 610 Testo

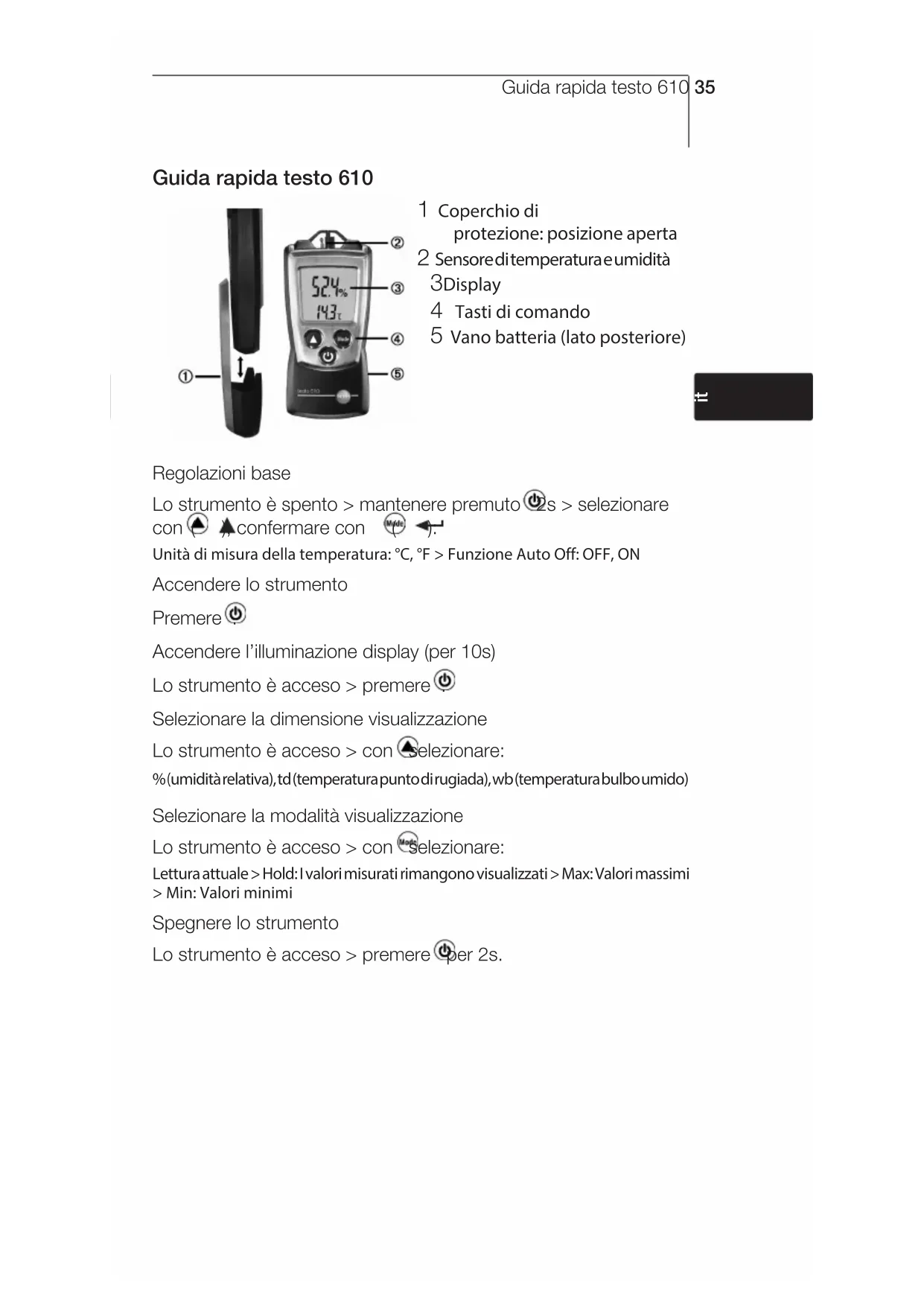

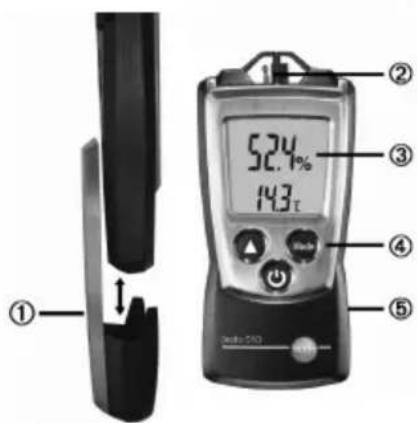

??Notes34Guida rapida testo 610 35 Guida rapida testo 610 1 Coperchio di protezione: posizione aperta 2 Sensore di temperatura e umidità 3 Display 4 Tasti di comando 5 Vano batteria (lato posteriore) Regolazioni base Lo strumento è spento > mantenere premuto 2s > selezionare con ( ), confermare con ( ): Unità di misura della temperatura: °C, °F > Funzione Auto Off: OFF, ON Accendere lo strumento Premere . Accendere l’illuminazione display (per 10s) Lo strumento è acceso > premere . Selezionare la dimensione visualizzazione Lo strumento è acceso > con selezionare: % (umidità relativa), td (temperatura punto di rugiada), wb (temperatura bulbo umido) Selezionare la modalità visualizzazione Lo strumento è acceso > con selezionare: Lettura attuale > Hold: I valori misurati rimangono visualizzati > Max: Valori massimi > Min: Valori minimi Spegnere lo strumento Lo strumento è acceso > premere per 2s.

??Sicurezza e ambiente36 Sicurezza e ambiente In questo manuale Leggere attentamente il presente manuale per acquisire familiarità con lo strumento prima della messa in funzione. Conservare il manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale al successivo utente dello strumento. Osservare attentamente le informazioni accompagnate dai seguenti simboli: Note importanti. Evitare danni personali / e materiali Utilizzare lo strumento solo per gli scopi previsti e conformemente ai parametri indicati nei dati tecnici. Non forzare lo strumento. Non stoccare lo strumento insieme a solventi, soluzioni acide o altre sostanze aggressive. Eseguire esclusivamente gli interventi di manutenzione e riparazione descritti nel manuale, rispettando le fasi di lavoro descritte. Utilizzare solo parti di ricambio originali Testo. Non utilizzare il dispositivo in un ambiente inquinato (fortemente polveroso, olio, corpi estranei, sostanze chimiche volatili). Proteggere l‘ambiente Smaltire le batterie ricaricabili difettose o le batterie esaurite negli appositi contenitori. Rispedire lo strumento direttamente a Testo al termine della sua vita operativa. Testo provvederà a smaltirlo nel rispetto dell‘ambiente.Descrizione delle prestazioni 37 Descrizione delle prestazioni Funzioni e utilizzo Testo 610 è uno strumento di misurazione della temperatura / umidità. Lo scopo di utilizzo più diffuso è la misurazione di umidità in uffici, depositi, edifici e serre. Dati tecnici di misurazione Dati tecnici di misurazione

• Sensori: sensore umidità Testo, sensore temperatura NTC

• Unità di misura: °C, °F, %UR, wet bulb, td

• Precisione (a temperatura nominale 25 °C, ±1 Digit): ±0.5 °C, ±0.9 °F, ±2,5 %UR (5...95 %UR) Stabilità a lungo termine:±1 %rF / anno

• Velocità di misurazione:

• Classe di protezione: IP20

• Condizioni ambientali: -10...50 °C, 14...122 °F

• Condizioni di stoccaggio/trasporto: -40...70 °C, -40...158 °F

• Coefficiente di temperatura: tipo (k=1) 0,06 %rF / K Alimentazione: 2 x 1,5 V Tipo AAA

• Durata batteria: 200 h (senza illuminazione display)

• Dimensioni: 119x46x25 mm (incl. coperchio di protezione)

• Peso: 90 g (incl. batterie e coperchio di protezione) Direttive, norme e collaudi

• Direttiva CE: 2014/30/UE

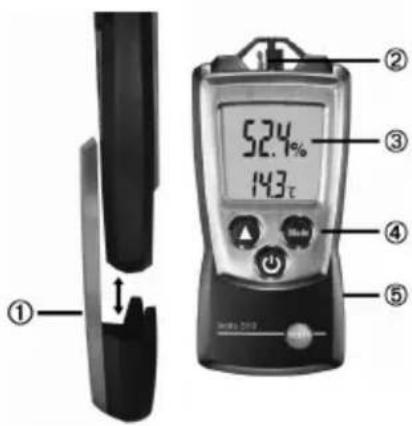

??Descrizione del prodotto38 Descrizione del prodotto Panoramica 1 Coperchio di protezione : posizione aperta 2 Sensore di temperatura e umidità 3 Display 4 Tasti di comando 5 Vano batteria (lato posteriore) Prima di utilizzare lo strumento - Inserire le batterie: 1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria. 2 Inserire le batterie (2x 1,5V tipo AAA). Fare attenzione alle polarità! 3 Chiudere il vano batteria: chiudere il coperchio. - Regolazioni base (modalità configurazione): Funzioni regolabili

• Unità di misura della temperatura: °C, °F

• Funzione Auto Off: OFF, ON (acceso - se nessun tasto viene attivato, lo strumento si spegne automaticamente dopo 10 minuti) 1 All‘accensione dello strumento, tenere premuto finché sul display non compare e (modalità configurazione). - Viene visualizzata la funzione regolabile. L‘impostazione attuale lampeggia. 2 Premere più volte ( ), finché l‘impostazione desiderata non lampeggia.Utilizzare il prodotto·

3 Premere ( ) per confermare l‘inserimento. 4 Ripetere le fasi 2 e 3 per tutte le funzioni. - Lo strumento passa alla modalità di misura. Utilizzare il prodotto· Per garantire letture corrette: Tenere lontane dal sensore fonti di calore/umidità (ad es. mani) che potrebbero alterare la misurazione. - Accendere lo strumento: Premere . - La modalità di misura si attiva. - Accendere l’illuminazione del display - Lo strumento è acceso. Premere . - L’illuminazione del display si spegne automaticamente dopo 10 secondi dall’ultima attivazione di un tasto. - Cambiare l‘unità di misura: Unità regolabili

• % (umidità relativa)

• td (temperatura punto di rugiada)

• wb (temperatura bulbo umido) Premere fino a visualizzare l‘unità di misura desiderata - Cambiare la modalità del display: Modalità regolabili

• Hold: I valori misurati rimangono visualizzati

• Max: Valori massimi dall’ultima accensione o dall’ultimo reset.

• Min: Valori minimi dall’ultima accensione o dall’ultimo reset. Premere ripetutamente , fino a visualizzare la modalità desiderata.

??Manutenzione del prodotto40 - Resettare i valori massimi/minimi: 1 Premere ripetutamente fino a visualizzare la modalità desiderata. 2 Tenere premuto finché non compare - - - -. 3 Ripetere le fasi 1 e 2 per tutti i valori da resettare. - Spegnere lo strumento: Tenere premuto finché il display non si spegne. Manutenzione del prodotto - Sostituzione delle batterie: 1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria. 2 Smaltire le batterie usate e inserire le batterie nuove (2x 1,5 V tipo AAA). Fare attenzione alle polarità! 3 Chiudere il vano batteria: chiudere il coperchio. - Pulizia dell‘alloggiamento: Pulire l‘alloggiamento con un panno umido (acqua saponata). Non utilizzare detergenti aggressivi o solventi!Consigli e risoluzione dei problemi

Consigli e risoluzione dei problemi Domande e risposte Domanda Possibile causa / Soluzioni Hi o Lo · fuori del campo di misura (troppo alti, troppo bassi): rispettare i valori consentiti.

• capacità residua <10 min: sostituire le batterie: Se la sua domanda non ha ricevuto risposta: rivolgersi al proprio rivenditore o al servizio assistenza Testo. Per le informazioni di contatto vedere il sito internet www.testo.com/service-contact.
