MANUALE UTENTE ABLK 18 1.3 CSE Select Fein

Traduzione delle istruzioni originali.

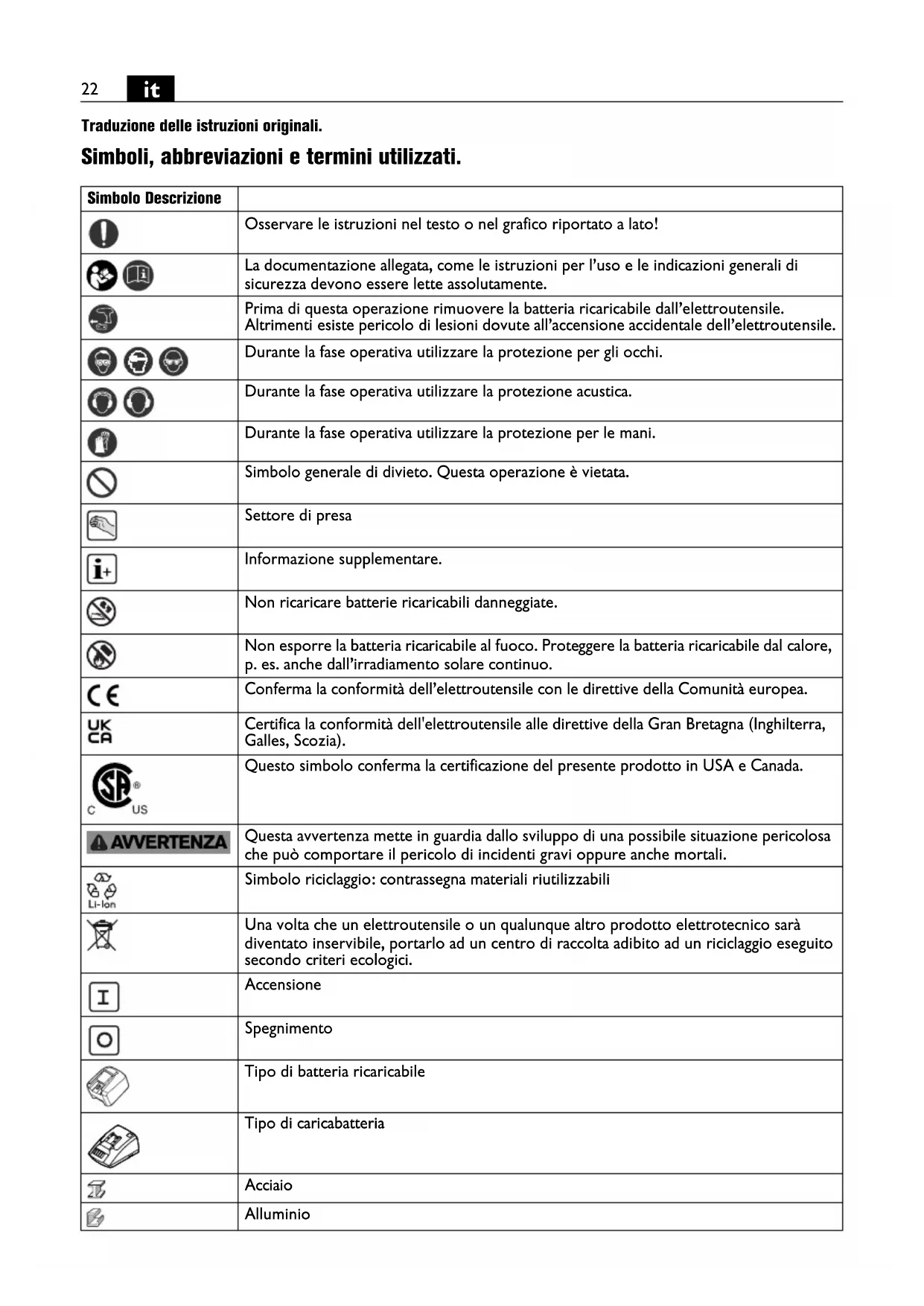

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	La documentazione agliata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
	Prima di questa operazione rimuovere la batteria ricaricabile dall'elettroutensile. Altrimenti esiste pericolodi lesioni dovute all'accensione accidentale dell'elettroutensile.
	Durante la fase operativa utilizzare la protezione per gli occhi.
	Durante la fase operativa utilizzare la protezione acustica.
	Durante la fase operativa utilizzare la protezione per le mani.
	Simbolo generale di divieto. Questa operazione è vietata.
	Settore di presa
	Informazione supplementare.
	Non ricaricare batterie ricaricabili danneggiate.
	Non esporre la batteria ricaricabile al fuoco. Proteggere la batteria ricaricabile dal calore, p. es.anche dall'irradiamento solare continuo.
	Conferma la conformità dell'elettroutensile con le direttive della Comunità europea.
	Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia).
	Questo symbolo conferma la certificazione del presente prodotto in USA e Canada.
	Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolodi di incidenti gravi oppure ancche mortali.
	Simbolo riciclaggio: contrassegna materiali riutilizzabili
	Una volta che un elettroutensile o un qualunque altri prodotto elettrotecnico sare Mandatory divertato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Accensione
	Spegnimento
	Tipo di batteria ricaricabile
	Tipo di caricabatteria
	Acciaio
	Alluminio
PUG	Plastica
	Numero di corse basso
	Numero di corse alto
(**) più contenere cifre o lettere
(Ax - Zx) Contrassegno per uso interno

Simbolo Unità internazionale Unità nazionale Descrizione
UV V Tensione di taratura
n0	/min, min-1, rpm,r/min	g/minNumero di corse a vuoto
nS	m/min m/min Velocità di taglio
M...	mm mm Misura, fillettatura metrica
Ø mm mm Diametro di un compomente rotondo
Fe 400	mm mm Spessore max. del materiale in acciaio fino a 400 N/mm2
Fe 600	mm mm Spessore max. del materiale in acciaio fino a 600 N/mm2
Fe 800	mm mm Spessore max. del materiale in acciaio fino a 800 N/mm2
Al 250	mm mm Spessore max. del materiale in alluminio fino a 250 N/mm2
	mm mm Diametro del foro di partenza pertagli in centrolamiera
	mm mm Raggio di curvatura interno, almeno di
	kg kg Peso conforme alla EPTA-Procedure 01
	kg	kg	Peso dell'elettroutensile senza batteria ricaricabile ed accessorio
	kg kg Peso della batteria ricaricabile
LpA	dB	dB	Livello di pressione acustica
LwA	dB	dB	Livello di potenza acustica
LpCpeak	dB	dB	Livello di pressione acustica picco
K...			Non determinato
a	m/s2	m/s2	Valore di emissione delle vibrazioni secondoEN 62841 (somma vettori delle tre direzioni)
ah	m/s2	m/s2	Valore di emissione oscillazioni (roditrici)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Unità di base ed unità derivanti dal systema unità internazionale SI.

Per la Vostra sicurezza.

Leggere tutte le avventenze di pericolo e le istruzioni opera

tive. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Non utilizzato il presente elettrotensile prima di aver letto e compreso accuramente e completenesse queste istruzioni per l'uso e le «Indica-

zioni generali di sicurezza» allegate (Numero di documentazione 3 41 30 465 06 0). Conservare la documentazione individata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettrotensile.

Attenersiancheallenormenazionialin vigore concen- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'eletttroutensile:

roditrice per l'utilizzo manuale per taglio di lamiere, per ritagli e curve strette con inserti ed accessori consigliati alla FEIN nella impiego di acqua in ambiente protetto dagli agenti atmosferici.

Norme speciali di sicurezza.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle de levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.

È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.

Non utilizzato nessun tipo di accessorio che non sia stato appositamente sviluppato oppure escludimente approvato alla casa costrutrice dell'eletttroutensile.

Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro eletttroutensile.

Pulire regolarmente le fessure di ventilazione dell'elettroutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo cui causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).

Per evitare pericoli come ustioni, incendio, esplosione, lesioni della pelle ed altre lesioni durante l'impiego della batteria ricaricabile osservare le seguenti istruzioni:

Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di dannegiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori e liquidi dannosi. I vapori sono irritare le vie respiratoriè. Il liquido della batteria ricaricabile che fuoriesce più causare irritazioni della pelle o uszioni.

Se il liquido fuoriuscito alla batteria ricaricabile daneggiata ha bagnato oggetti attigui, controllare le parti interessate, pulirle oppure, se necessario, sostiturle.

Non esporre la batteria ricaricabile al calore o al fuoco. Non immagazzinare la batteria ricaricabile sottoponendola alla luce solare diretta.

Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.

Togliere la batteria ricaricabile dall'eletttroutensile prima di anni lavoro all'eletttroutensile stesso. Se l'electrontroutensile si mette in funzione accidentally esiste il pericolò di lesioni.

Rimuovere la batteria ricaricabile esclusivamente ad elettROUTensile spento.

Tenere le batterie ricaricabili lontane dai bambini.

Tenere pulita la batteria ricaricabile e proteggerla da umidità ed acqua. Pulire i contatti sporchi della batteria ricaricabile e dell'elettroutensile con un panno asciutto e pulito.

Utilizzare esclusivamente batterie ricaricabili originali FEIN intatte adatte per l'elettROUTensile. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.

Seguire leindicazioni di sicurezzaindicate nelle struzioni per l'uso del caricabatteria.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 62841 e cui è essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di oscillazioni indicate rappresenta le applicazioni principali dell'elettroutensile. Seuggentia l'electronique viene utilizzato per altri impieghi, con accessori differenti oppure noniene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancê i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Istruzioni per l'uso.

Condurre l'elettroutensile solamente acceso verso il pezzo in lavorazione.

Durante il taglio tenere l'electrontroutensile possibilmente in modo verticale rispetto alla superficie del pezzo in lavorazione.

Condurre l'elettroutensile in modo uniforme e con leggera spinta in direzione di taglio. Un avanzamento troppo veloce riduce sensibilmente la durata degli accessori.

Non tagliare lamiere ai punti di saldatura. Non tagliare lamiere a più strati che superano lo spessore massimo del materiale.

Per aumento la durata di punzone e matrice si consiglia di applicare un lubrificante lungo la linea di taglio prevista:

-per tagli in lamiera d'acciaio: pasta da taglio oppure olio da taglio,

-per tagli in alluminio: petrolio.

Per tagli in centro lamiera è necessario eseguire prima un foro di partenza, diametro del foro vedi «Dati tec-nici».

Specnere l'eeltroutensile solamente dopo averlo estratto alla traccia di taglio.

L'indicazione per punzoni e matrici usurati è la forza di avanzamento necessaria sensibilmente aumento con limitato avanzamento del lavoro.

Punzone e matrice non possono essere riaffilati.

Uso della batteria ricaricabile.

Conservare, far funzionare e ricaricare la batteria ricaricabile esclusivamente con caricabatteria FEIN in un Campo di temperatura d'esercizio di 5^ - 45^ (41^ - 113^) . All'inizio dell'operazione di ricarica la temperatura della batteria ricaricabile deve essere nel Campo di temperatura d'esercizio della batteria stessa.

Indicatore LED	Significato Azione	Funzionamento
1-4 LED verde	stato di carica percentuale
luce continua rossa	La batteria è quasi scarica	Ricaricare la batteria
luce lampeggiante rossa	La batteria non è pronta per il funzioniamento	Portare la batteria nel Campo di temperatura d'esercizio e successiviamente ricaricare

L'effettivo stato di carica percentuale della batteria ricaricabile viene indicato esclusivamente con motore fermo dell'elettroutensile.

In caso di imminente scarico totale della batteria ricaricabile, l'electronica dell'elettroutensile arresta automaticamente il motore.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conductrice si depositi

all'interno dell'elettroutensile. Soffiare spesso la parte interna dell'elettroutensile,trasverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.

Ingrassare leggermente le superfici di scorrimento tra supporto della matrice e punzone.

Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformmente alle norme per lo smaltimento di rifiuti contenti amianto in vigore nel paese di impiego.

L'attuale lista dei pezzi di ricambio del presente elettroutensile è presente in Internet sul site www.fein.com.

In caso di necessità è possible sostituire da soli le seguenti parti: Utensili ad innesto

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettROUTensile cui sono esse contenutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA除去 la sua validità.

La dichiarazione UKCA è valida esclusivamente per il mercato Britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato Britannico. Dop o l'immissione sul mercato Britannico del prodotto, il contrassegno CE perde la sua validità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto correponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.

Smaltire correttamente batterie ricaricabili escludamente scariche.

In caso di batterie ricaricabili non completeness scariche, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti.
