| Tipo di prodotto | Unità elettronica per interfono audio |
| Marca | Vimar |
| Modello | ELVOX 13T50 |
| Utilizzo | Interfono audio per edificio residenziale |
| Alimentazione | 12 V CC |
| Consumo | Circa 1 W |
| Dimensioni (L × A × P) | 100 × 250 × 30 mm |
| Peso | 150 g |
| Funzioni principali | Chiamata, comunicazione bidirezionale, comando della serratura elettronica, autoaccensione, programmazione parametrizzabile |
| Programmazione | Tramite tastiera integrata (6 pulsanti + RST e PRG) con password |
| Tempo di risposta regolabile | da 1 a 255 s (default 30 s) |
| Tempo di conversazione regolabile | da 10 a 2550 s (default 120 s) |
| Tempo di autoaccensione regolabile | da 1 a 255 s (default 10 s) |
| Tempo della serratura regolabile | da 0 a 255 s (default 1 s) |
| Numero di pulsanti | 8 (6 di programmazione + RST e PRG) |
| Indicatori luminosi | 6 LED verdi |
| Tipo di montaggio | Incasso (plastra da esterno) |
| Grado di protezione | IP54 (stima) |
| Materiale della custodia | Plastica ABS |
| Temperatura di funzionamento | da -10 °C a +50 °C |
| Conformità | CE |
| Manutenzione | Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi. |
| Sicurezza | Disconnettere l'alimentazione prima di qualsiasi intervento. Installazione a cura di un professionista qualificato. |
| Ricambi | Disponibili presso il servizio post-vendita Vimar. |
| Riparabilità | Riparazione solo da parte di un professionista qualificato. |
Domande frequenti - ELVOX 13T50 Vimar
Domande degli utenti su ELVOX 13T50 Vimar
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Citofono in formato PDF gratuitamente! Trova il tuo manuale ELVOX 13T50 - Vimar e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ELVOX 13T50 del marchio Vimar.
MANUALE UTENTE ELVOX 13T50 Vimar
Manuale di programmazione - Programming manual
Manuel de programmation - Programmieranleitung
Manual de programación - Manual de programação

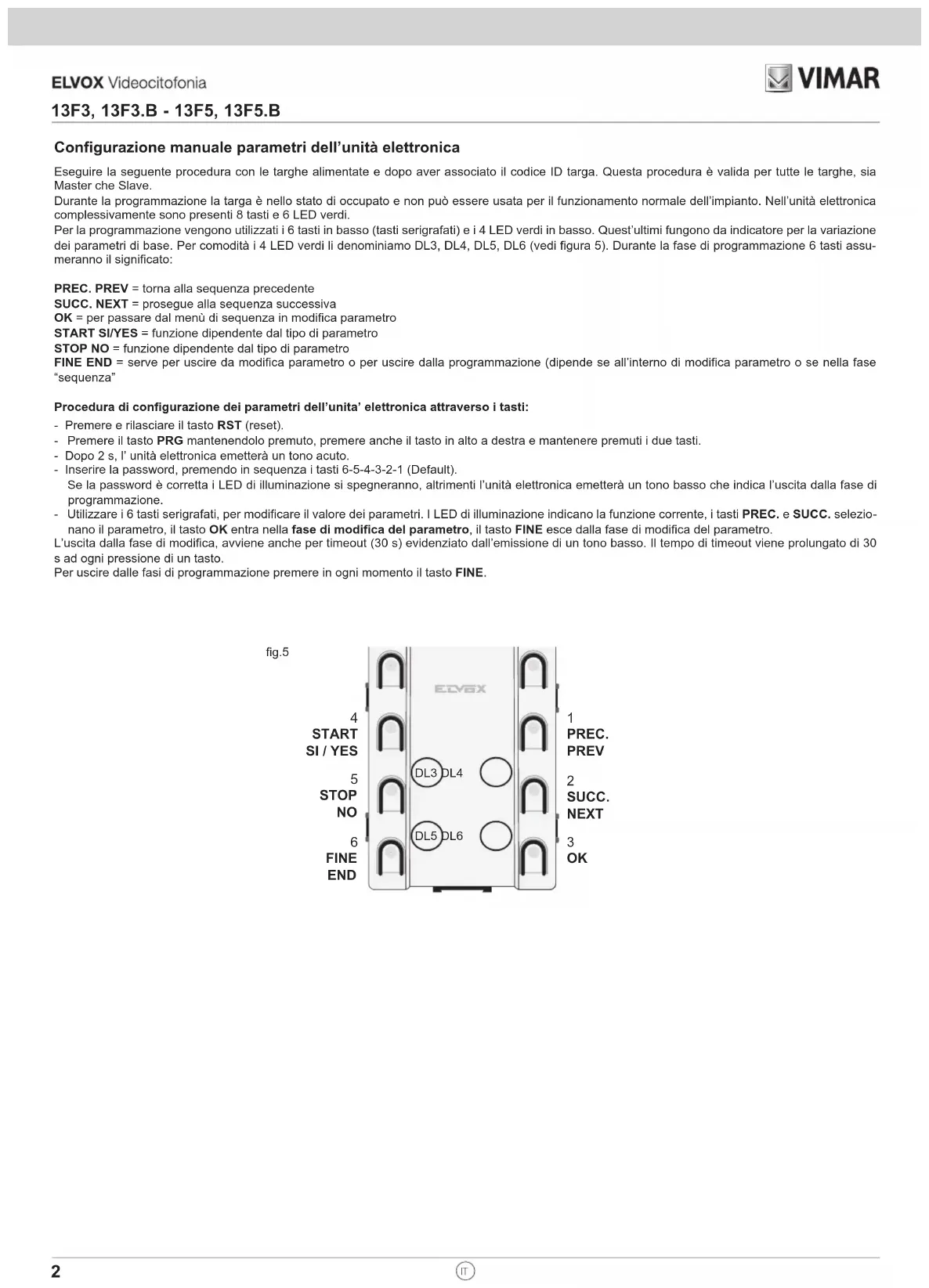

Configurazione manuale parametri dell'unità elettronica
Eseguire la seguente procedura con le targhe alimentate e dopo aver associato il codice ID targa. Questa procedura è valida per tutte le targhe, sia Master che Slave.
Durante la programmazione la targa è nello stato di occupato e non può essere usata per il funzionamento normale dell'impianto. Nell'unità elettronica complessivamente sono presenti 8 tasti e 6 LED verdi.
Per la programmazione vengono utilizzati i 6 tasti in basso (tasti serigrafati) e i 4 LED verdi in basso. Quest'ultimi fungono da indicatore per la variazione dei parametri di base. Per comodità i 4 LED verdi li denominiamo DL3, DL4, DL5, DL6 (vedi figura 5). Durante la fase di programmazione 6 tasti assumeranno il significato:
PREC. PREV = torna alla sequenza precedente
SUCC. NEXT = prosegue alla sequenza successiva
OK = per passare dal menù di sequenza in modifica parametro
START SI/YES = funzione dipendente dal tipo di parametro
STOP NO = funzione dipendente dal tipo di parametro
FINE END = serve per uscire da modifica parametro o per uscire dalla programmazione (dipende se all'interno di modifica parametro o se nella fase "sequenza"
Procedura di configurazione dei parametri dell'unita' elettronica attraverso i tasti:
- Premere e rilasciare il tasto RST (reset).
- Premere il tasto PRG mantenendolo premuto, premere anche il tasto in alto a destra e mantenere premuti i due tasti.
- Dopo 2 s, l'unità elettronica emetterà un tono acuto.
- Inserire la password, premendo in sequenza i tasti 6-5-4-3-2-1 (Default).
Se la password è corretta i LED di illuminazione si spegneranno, altrimenti l'unità elettronica emetterà un tono basso che indica l'uscita dalla fase di programmazione. - Utilizzare i 6 tasti serigrafati, per modificare il valore dei parametri. I LED di illuminazione indicano la funzione corrente, i tasti PREC. e SUCC. selezionano il parametro, il tasto OK entra nella fase di modifica del parametro, il tasto FINE esce dalla fase di modifica del parametro.
L'uscita dalla fase di modifica, avviene anche per timeout (30 s) evidenziato dall'emissione di un tono basso. Il tempo di timeout viene prolungato di 30 s ad ogni pressione di un tasto.
Per uscire dalle fasi di programmazione premere in ogni momento il tasto FINE.


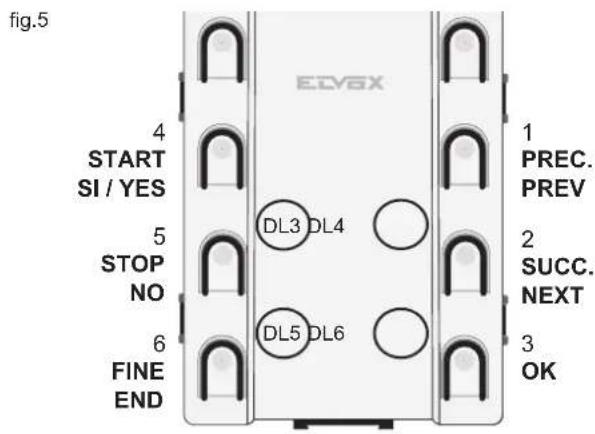

fig.5 4 START SI / YES 5 STOP NO 6 FINE END DL3 DL4 DL5 DL6 1 PREC. PREV 2 SUCC. NEXT 3 OKParametri
La configurazione standard è modificabile con i tasti presenti nell'unità elettronica (configurazione "base") o con il programmatore art. 950C o con l'interfaccia art. 692I/U collegata ad un PC con installato il Software SaveProg (per la configurazione "avanzata").
Sotto sono indicate le due tipologie di configurazione.
Parametri per configurazione base:
Parametro Valore di default
- ID targa (Master)
- Reset EEPROM
- Tasti singoli/doppi Singola fila
- Tempo risposta 30 secondi
- Tempo conversazione 120 secondi
- Tempo autoaccensione 10 secondi
- Tempo serratura 1 secondo
- Tempo F1 1 secondo
- Tempo F2 1 secondo
- Ripetizione suoneria targa Abilitata
- Blocco serratura Disattivato
- Cicli suoneria monitor/citofono 2
- Disabilita ricerca targhe SLAVE SI (disattivato)
- Bus orizzontale NO
- Rimappatura tasti Hardware
- Monitor pacchetti Attivo
- Serrature comuni Nessuna associazione
Parametri per configurazione base e avanzata con art. 950C o Software per PC SaveProg:
| - Lingua messaggio | Locale |
| - ID targa | (Master) |
| - Installazione Verticale | |
| - ID primo tasto | 1 |
| - Rimappatura tasti | Hardware |
| - Tasti singoli/doppi | Singola fila |
| - Password programmazioni | 654321 |
| - Tempo risposta | 30 secondi |
| - Tempo conversazione | 120 secondi |
| - Tempo autoaccensione | 10 secondi |
| - Tempo serratura | 1 secondo |
| - Tempo F1 | 1 secondo |
| - Tempo F2 | 1 secondo |
| - Blocco serratura No | |
| - Abilitazioni | Nessuna associazione |
| - Ripetizione suoneria targa | Si |
| - Cicli suoneria posti interni | 2 |
| - Pulsante centralino | Nessuna associazione |
| - Pulsante chimata audio | Nessuna associazione |
| - Serrature comuni | Nessuna associazione |
| - F1 comune | Nessuna associazione |
| - F2 comune | Nessuna associazione |
| - Disabilita ricerca targhe SLAVE SI (disattivato) | |
| - Disabilitazioni autoaccensione | No |
| - Sequenza autoaccensione | Nessuna associazione |
13F3, 13F3.B - 13F5, 13F5.B

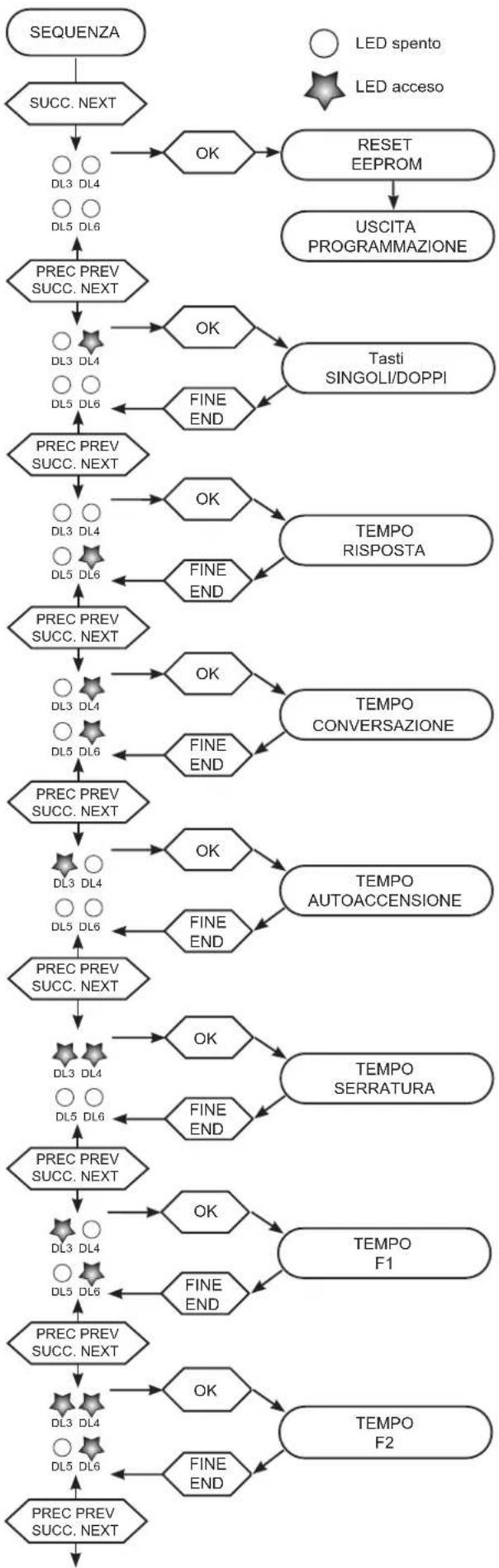

- RESET EEPROM
Riporta i valori dei parametri a default.
Da modifica parametro, i led di segnalazione ATTENDERE-OCCUPATO inizieranno a lampeggiare per 8 volte e la targa emetterà un tono alto e continuo. Durante il lampeggio premere in sequenza i tasti PREC.,OK, STOP per avviare la cancellazione dell'EEPROM. Durante la cancellazione i LED rossi lampeggeranno velocemente. Terminata la fase di reset l'unita elettronica uscirà dalla programmazione e inizializzerà il microprocessore.
- Tasti SINGOLI/DOPPI
Configurazione per abilitare i tasti in singola fila o in doppia fila 4 o 8 tasti.
- Da modifica parametro, premere il tasto START SI/YES per tasti in singola fila o il tasto STOP NO per tasti in doppla fila.
Premere il tasto FINE per proseguire.
- TEMPO RISPOSTA
Tempo espresso in secondi in cui la targa rimane in attesa, partendo dal momento in cui è terminata la chiamata al momento in cui viene risposto dal posto interno. Se non viene risposto alla chiamata entro il tempo previsto per la risposta, la targa disinserisce il posto interno. Invece, se viene risposto prima dello scadere del tempo, la targa inizia a conteggiare il tempo di conversazione.
Valore di default = 30 s valore minimo 1 s, valore massimo 255 s.
- Da modifica parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1 s (esempio 10 lampeggi = 10 s). Premere il tasto FINE per proseguire con altri parametri.
- TEMPO CONVERSAZIONE
Tempo espresso in secondi che la targa controlla dal momento in viene risposto alla comunicazione, dopo la chiamata.
Valore di default = 12 (120 s), valore minimo 10 s, valore massimo 2550 s.
Da modifica parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 10 s (esempio 10 lampeggi = 100 s).
Premere il tasto FINE per proseguire con altri parametri.
- TEMPO AUTOACCENSIONE
Tempo espresso in secondi in cui l'unità elettronica rimane inserita con un posto interno dal momento dell'attivazione con la funzione autoaccensione. Valore di default = 10 s, valore minimo 1 s, valore massimo 255 s.
- Da modifica parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1 s (esempio 10 lampeggi = 10 s).
Premere il tasto FINE per proseguire con altri parametri.
- TEMPO SERRATURA
Tempo di attivazione della serratura collegata tra i morsetti S+ / S- e +12V / SR.
Valore di default = 1s, valore minimo 0 s, valore massimo 255 s.
- Da modifica parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1" (esempio 10 lampeggi = 10 s).
Premere il tasto FINE per proseguire con altri parametri.
Se si vuole azzerare il tempo (0 s) premere il tasto STOP NO al posto del tasto START SI/YES. NOTA: 0 s corrisponde alla disabilitazione serratura per tutti gli utenti.
- TEMPO F1
Tempo di attivazione del dispositivo collegato tra i morsetti +12V / F1.
Valore di default = 1 s, valore minimo 0,5 s, valore massimo 255 s.
- Da modifica parametro, avviare il conteggio del tempo da memorizzare tramite il tasto START SI/YES. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il tempo trascorso, 1 lampeggio = 1 s (esempio 10 lampeggi = 10 s).
Premere il tasto FINE per proseguire con altri parametri.
Se si vuole portare il valore a 0 (0,5 s) premere il tasto STOP NO al posto del tasto START SI/YES.
- TEMPO F2
Tempo di attivazione del dispositivo collegato tra i morsetti +12V / F2.
Valore di default = 1 s, valore minimo 0,5 s, valore massimo 255 s.
(Vedere tempo F1)
- RIPETIZIONE SUONERIA IN TARGA
Abilita l'unità elettronica all'emissione di un suono da parte dell'unità elettronica da cui si sta eseguendo la chiamata (feedback di invio). Valore di default = abilitata
- Da modifica parametro, premere il tasto START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasto FINE per proseguire.
- BLOCCO SERRATURA TARGA
L'attivazione del blocco serratura permette di comandare la serratura solamente quando la targa è nello stato di chiamata, conversazione o di autoaccensione. Valore di default = blocco disattivato
- Da modifica parametro, premere il tasto START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasto FINE per proseguire.
- CICLI SUONERIA
Definisce il numero di ripetizioni della suoneria del posto interno, quando parte una chiamata dall'unità elettronica.
Valore di default = 2 volte, valore minimo 1, valore massimo 20.
- Da modifica parametro, premere il tasto START SI/YES per avviare il conteggio dei cicli. Per terminare il conteggio premere il tasto STOP NO. Durante il conteggio i LED lampeggiano permettendo di valutare il
13F3, 13F3.B - 13F5, 13F5.B

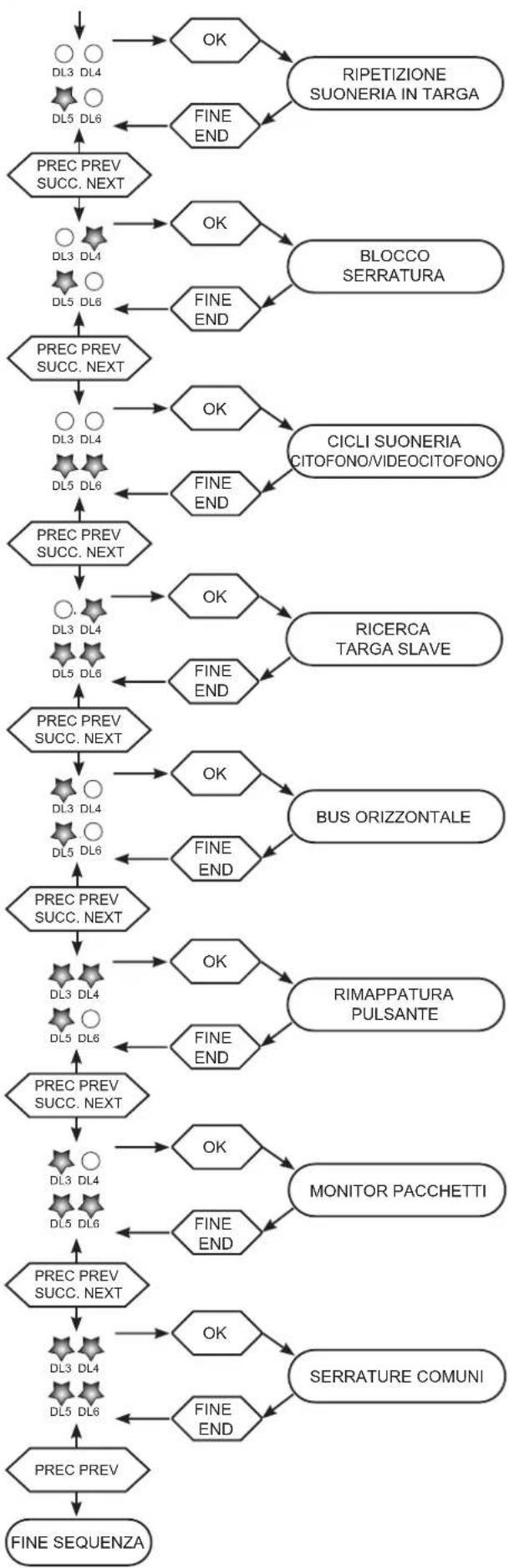

numero di cicli. Ad ogni lampeggio corrisponde 1 ciclo.
Premere il tasto FINE per proseguire.
- RICERCA TARGA SLAVE
Questo parametro permette la disabilitazione da parte della unità elettronica MASTER (oppure configurata per l'installazione bus Orizzontale), dell'interrogazione della presenza di unità elettroniche SLAVE, all'accensione o dopo un RESET dell'impianto.
Valore di default = SI (interrogazione disattivata)
- Da modifica parametro, premere il tasto START SI/YES per disattivare o STOP NO per riattivare la ricerca. Premere il tasto FINE per proseguire.
- BUS ORIZZONTALE
Questo parametro permette di selezionare il tipo di funzionamento dell'unità elettronica quando viene impiegata in parti dell'impianto con Bus verticale o Bus orizzontale.
Valore di default = NO (BUS verticale)
- Da modifica parametro, premere il tasto START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasto FINE per proseguire.
Ci sono altri parametri che non è possibile modificare con la configurazione base. Fare riferimento alla programmazione con 950C o, consigliato, con software SaveProg.
In modalità orizzontale non è possibile configurare i posti interni tramite programmatore 950C collegato alla targa, ma solo attraverso SaveProg.
Dopo aver cambiato la modalità Orizzontale/Verticale è obbligatorio effettuare il RESET EEPROM e preme-re il pulsante di Reset RST.
Nota: la targa in bus orizzontale gestisce per le autoaccensioni, serrature comuni, F1 - F2 comuni, dal primo ID 1 all'ultimo ID 1000, i primi 5 router. In caso di estensione del numero di router fare riferimento a SaveProg.
- RIMAPPATURA PULSANTE
Permette di utilizzare un tasto per chiamare un posto interno che è già stato codificato con un codice diverso. Valore di default = tutti i tasti sono associati al proprio codice fisico.
- Da modifica parametro per avviare la rimappatura premere il tasto START SI/YES. Dopo la pressione del tasto START SI/YES premere il tasto di chiamata della targa che si vuole rimappare. Dalla targa sarà inviata un avviso generale a tutti i posti interni in stato di riposo (non in conversazione).
Dalla pressione del tasto di chiamata l'installatore dispone di un timeout di 30 s per premere il tasto serratura del posto interno da associare. Sia a completamento dell'operazione sia per scadenza del tempo di timeout, l'unità elettronica emetterà un tono basso. Premere il tasto OK per la rimappatura di altri tasti o FINE per proseguire. Per riportare a default (valore Hardware) un tasto, premere, invece di START SI/YES STOP NO ed il tasto da portare a default.
- MONITOR PACCHETTI
Questo parametro permette la disabilitare la visualizzazione dei dati con i software SaveProg.
Valore di default = attivo
- Da modifica parametro, premere il tasto START SI/YES per abilitare o STOP NO per disabilitare la funzione. Premere il tasto FINE per proseguire.
- SERRATURE COMUNI
Su un posto esterno, il parametro permette la configurazione dell'apertura della serratura in comune con uno o più altri posto esterni.
Valore di default = Nessuna associazione.
Nota: La funzione è disponibile dalla versione firmware 8.45 (anche dopo aggiornamento).
Configurazione di serrature comuni
Operazione preliminare: Dal posto esterno del quale si vuole condividere l'apertura della serratura, effettuare una chiamata verso un qualsiasi posto interno installato sullo stesso bus, dove è collocato il posto esterno interessato dalla programmazione.
Quindi, dal posto interno premere il pulsante serratura (il comando attivazione serratura sarà così inviato alla targa chiamante, ed il sistema registrerà la targa da condividere).
Da modifica parametro seguire i passi:
- Premere il tasto START SI/YES del posto esterno (i 4 LED lampeggiano lentamente);
- Premere il tasto di serratura del posto interno precedentemente chiamato.
- L'associazione delle due serrature, è notificata dal tono di conferma.
- Premere FINE, per confermare e uscire. In mancanza del comando di FINE, il posto esterno termina la procedura con un timeout di 3 minuti.
Nota: In alternativa, è possibile in ogni momento abbandonare la procedura, premendo STOP / NO. Anche in questo caso viene emesso un tono di conferma.
Note:
- La procedura di associazione della serratura al posto esterno descritta precedentemente può essere ripetuta per un massimo di altri 8 posti esterni. Raggiunto tale limite il tentativo di definire un'altra associazione fallisce e un tono segnala l'errore. Tuttavia sarà possibile la cancellazione delle programmazioni come descritto in seguito.
- La procedura avrà effetto su tutti i posti interni e non solo su quello impiegato nella definizione dell'associazione, e comprende anche eventuali centralini di portineria (per un totale di 204 dispositivi). Se la targa è installata su Bus orizzontale, la procedura avrà effetto su tutti i posti interni della finestra (primo ID - ultimo ID) gestiti dalla targa stessa.
- Il posto esterno non esce dalla configurazione e non va in occupato se nel frattempo il bus viene impegnato da una comunicazione che sia prioritaria per lo stesso posto esterno; il led rosso segnala che il bus non è disponibile e la configurazione continua.
Cancellazione delle configurazioni di serrature comuni
Da modifica parametro premere STOP / NO per azzerare la tabella delle serrature comuni del posto esterno.
L'operazione verrà confermata da apposito tono.
