MANUALE UTENTE 60.2548.01 TFA

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.

• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.

• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso.

2. Per la vostra sicurezza

• Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo. Attenzione! Pericolo di morte per scossa elettrica!

• Collegate l'apparecchio esclusivamente a una presa di corrente di 240V a norma!

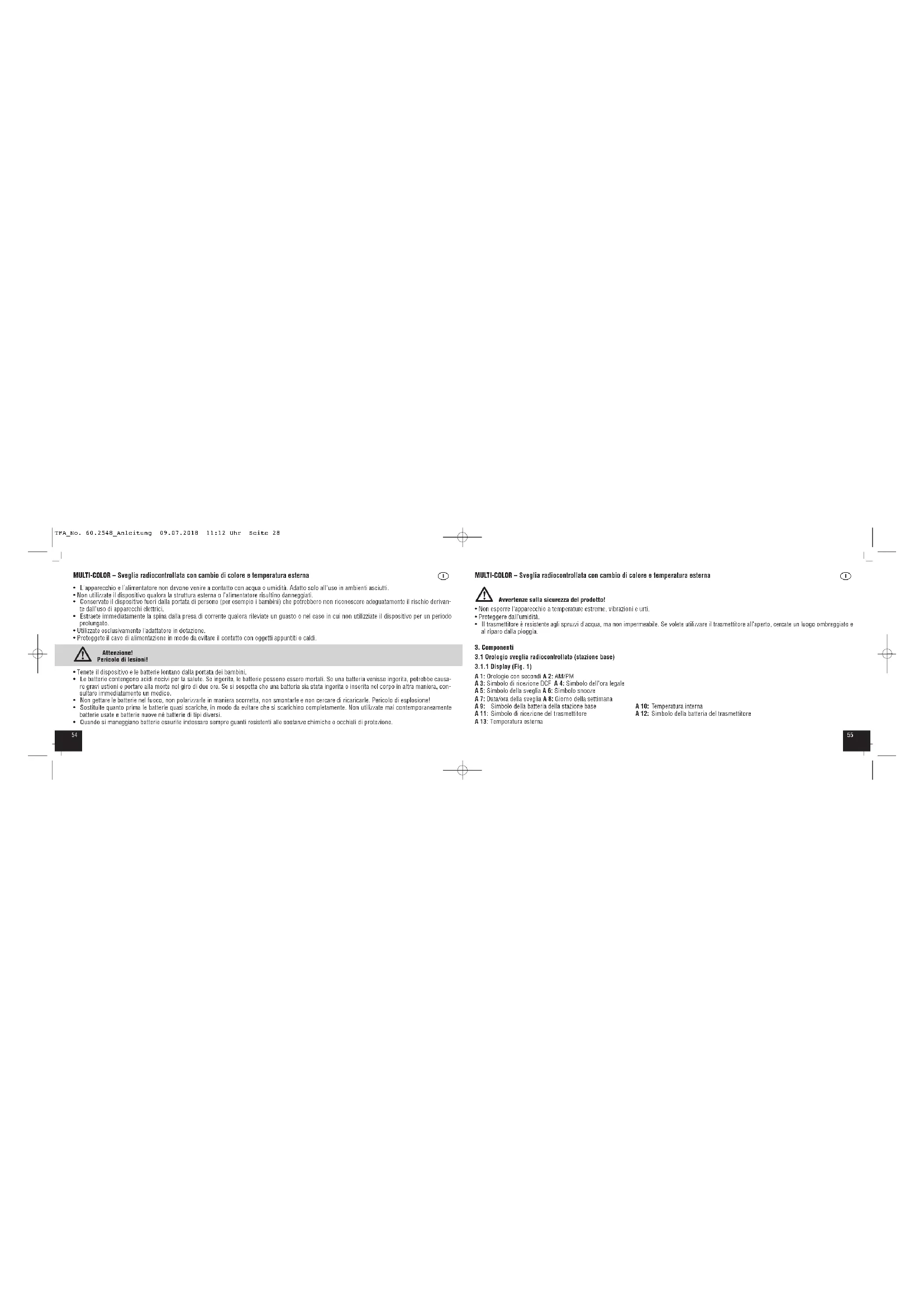

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.

• Proteggere dall’umidità.

• Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabile. Se volete utilizzare il trasmettitore all'aperto, cercate un luogo ombreggiato e al riparo dalla pioggia.

3.1 Orologio sveglia radiocontrollato (stazione base)

3.1.1 Display (Fig. 1)

A 1: Orologio con secondi A 2: AM/PM A 3: Simbolo di ricezione DCF A 4: Simbolo dell'ora legale A 5: Simbolo della sveglia A 6: Simbolo snooze A 7: Data/ora della sveglia A 8: Giorno della settimana A 9: Simbolo della batteria della stazione base A 10: Temperatura interna A 11: Simbolo di ricezione del trasmettitore A 12: Simbolo della batteria del trasmettitore A 13: Temperatura esterna

• L'apparecchio e l’alimentatore non devono venire a contatto con acqua o umidità. Adatto solo all'uso in ambienti asciutti.

• Non utilizzate il dispositivo qualora la struttura esterna o l’alimentatore risultino danneggiati.

• Conservate il dispositivo fuori dalla portata di persone (per esempio i bambini) che potrebbero non riconoscere adeguatamente il rischio derivan- te dall’uso di apparecchi elettrici.

• Estraete immediatamente la spina dalla presa di corrente qualora rileviate un guasto o nel caso in cui non utilizziate il dispositivo per un periodo prolungato.

• Utilizzate esclusivamente l'adattatore in dotazione.

• Proteggete il cavo di alimentazione in modo da evitare il contatto con oggetti appuntiti o caldi. Attenzione! Pericolo di lesioni!

• Tenete il dispositivo e le batterie lontano dalla portata dei bambini.

• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere mortali. Se una batteria venisse ingerita, potrebbe causa- re gravi ustioni e portare alla morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita nel corpo in altra maniera, con- sultare immediatamente un medico.

• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!

• Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.

• Quando si maneggiano batterie esaurite indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione. TFA_No. 60.2548_Anleitung 09.07.2018 11:12 Uhr Seite 285756 MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

• Aprire il vano batteria della stazione base e inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.

• Viene emesso un breve segnale acustico e tutti i segmenti appaiono brevemente.

• Richiudere il vano batteria.

• Inserire l'adattatore nella presa e collegarlo ad una presa a terra.

• Avvertenza importante! Controllate che il voltaggio della vostra abitazione non sia maggiore di 240V~. Tensioni diverse possono danneggiare il dispositivo.

• L'apparecchio è pronto per l'uso.

• Aprire il vano batteria del trasmettitore e inserire due batterie nuove tipo AAA da 1,5 V. Accertarsi di aver rispettato la corretta polarità. La luce rossa lampeggia. Richiudere il coperchio.

4.1 Ricezione di valori esterni

• La stazione base inizia a ricevere i valori esterni del trasmettitore. Il simbolo della ricezione lampeggia. Quando la ricezione è avvenuta con suc- cesso, viene visualizzata la temperatura esterna nel display della stazione base.

• Se non si ricevono i valori esterni, sul display viene visualizzato “- -”. Controllare le batterie e riprovare di nuovo. Rimuovere eventuali fonti di interferenza.

• È successivamente possibile avviare anche manualmente la ricerca del segnale del trasmettitore (ad esempio in caso di perdita del segnale o di sostituzione della batteria).

• Tenere premuto il tasto DOWN per 2 secondi. Il simbolo della ricezione lampeggia.

3.1.3 Struttura esterna (Fig. 2)

C 1: Vano batteria C 2: Presa di corrente C 3: Port USB

3.2 Trasmettitore (Fig. 3)

D 1: Vano batteria D 2: Sistema di montaggio a parete

4. Messa in funzione

• Per una retroilluminazione permanente, per il caricamento e per risparmiare le batterie, utilizzate l'alimentatore incluso.

• Posizionare la stazione base e il trasmettitore su un tavolo ad una distanza di circa 1,5 metri l'uno dall'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio). TFA_No. 60.2548_Anleitung 09.07.2018 11:12 Uhr Seite 295958 MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

Rispettate le norme elencate qui di seguito:

• La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.

• All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si con- siglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.

• Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

5.1 Impostazioni manuali

• Nota: Durante la ricezione attiva dell'ora radiocontrollata non sono possibili operazioni con i tasti.

• Tenere premuto il tasto UP o DOWN in modalità impostazione per procedere velocemente.

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.

5.2 Impostazione dell’ora e data

• Tenere premuto il tasto T.SET per tre secondi nella modalità normale.

• L'indicazione dell'anno lampeggia, ed è possibile impostare l'anno con il tasto UP o DOWN.

• Premendo il tasto T.SET è possibile modificare uno dopo l'altro le impostazioni del mese, del giorno, del formato data giorno/mese o mese/giorno (giorno/mese - impostazione predefinita), de la lingua per il giorno della settimana (GE - impostazione predefinita), per fuso orario (00 - imposta- zione predefinita), formato 24 o 12 ore (24 Hr - impostazione predefinita), dell'ore e dei minuti e impostare con il tasto UP o DOWN.

4.2 Ricezione dell'ora radiocontrollata

• Dopo il completamento della ricerca del trasmettitore, l'apparecchio inizia la ricerca del segnale DCF (segnale radio) e il simbolo di ricezione DCF lampeggia.

• Se il codice dell'ora è stato ricevuto entro 2-12 minuti, l'ora radiocontrollata, la data e il simbolo della ricezione del segnale DCF sono costantemente visualizzati sul display.

• L'ora si aggiorna ogni giorno alle 1:00, 2:00 e 3:00 del mattino. Qualora la ricezione del segnale radio per l'ora non sia possibile, il tentativo viene ripetuto 5 volte ogni ora.

• Attivare la ricezione del segnale radio manualmente tenendo premuto il tasto UP per 2 secondi.

• Per terminare il tentativo di ricezione DCF tenendo premuto nuovamente per 2 secondi il tasto UP.

• Suggerimento: Durante la ricezione attiva dell'ora radiocontrollata, il colore del display è blu.

• Nel caso in cui l’orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale orologio al quarzo (vedi: Impostazioni manuali). Indicazione per la ricezione dell'ora radiocontrollata L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. L'orologio radiocontrollato riceve il segnale e lo converte per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico. Durante il periodo estivo sul display appare DST. La qualità della ricezione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvenire entro un raggio di 1.500 km da Francoforte. TFA_No. 60.2548_Anleitung 09.07.2018 11:12 Uhr Seite 306160 MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

5.4 Impostazione dell'ora della sveglia

• Tenere premuto il tasto AL.SET per tre secondi per passare alla modalità di impostazione.

• Sul display lampeggiante 6:00 (predefinito) o l'ultima ora impostata della sveglia.

• Impostare le ore con il tasto UP o DOWN.

• Confermare con il tasto AL.SET.

• Inserire i minuti procedendo nello stesso modo.

• Confermare con il tasto AL.SET.

• Spingere l'interruttore ALARM verso ON per attivare la funzione sveglia.

• Viene visualizzata l'ora della sveglia con il simbolo della sveglia.

• Quando l'ora della sveglia inserito viene raggiunto, la sveglia comincia a suonare.

• Premere un tasto a piacere (ad eccezione il tasto SNOOZE/LIGHT) per arrestare l’allarme.

• Se non viene interrotto, il segnale si disattiva automaticamente dopo due minuti e si riattiva nuovamente alla stessa ora di sveglia.

• Il simbolo della sveglia resta fisso sul display.

• Quando suona la sveglia innestare la funzione snooze con il tasto SNOOZE/LIGHT.

• Quando la funzione snooze è attivata, il simbolo snooze lampeggia.

• Il suono della sveglia verrà interrotto per 5 minuti.

• Spingere l'interruttore ALARM verso OFF per disattivare la funzione sveglia. Sul display scompare il simbolo della sveglia.

• Confermare con il tasto T.SET.

• In caso di corretta ricezione del segnale DCF, l'ora impostata in modalità manuale viene sostituita.

5.2.1 Impostazione del sistema orario a 12 ore o a 24 ore

• Impostare il sistema orario di 12 - o 24-ore nella modalità impostazione.

• Nel formato 12 ore compare AM (prima di mezzogiorno) e PM (dopo mezzogiorno) sul display.

5.2.2 Impostazione del fuso orario

• In modalità di impostazione è possibile effettuare la correzione del fuso orario (+2/-1).

• La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce da quello tedesco (ad esempio, +1 = un'ora dopo).

5.2.3 Impostazione della lingua per il giorno della settimana

• In modalità impostazione, è possibile impostare la lingua per il giorno della settimana: Tedesco (GE - predefinita), Francese (FR), Italiano (IT), Spagnolo (SP), Olandese (DU), Danese (DA) e Inglese (EN).

5.3 Impostazione della visualizzazione della temperatura

• Premendo il tasto DOWN nella modalità normale, è possibile commutare la visualizzazione della temperatura da °C (Celsius) a °F (Fahrenheit). TFA_No. 60.2548_Anleitung 09.07.2018 11:12 Uhr Seite 316362 MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

7. Funzione di ricarica

• Attenzione: La funzione di ricarica funziona solo tramite alimentatore.

• Inserite un cavo USB (non fornite) nella porta USB della sveglia e collegatelo al vostro dispositivo mobile. Assicuratevi che la funzione di carica- mento sia compatibile con il vostro dispositivo mobile (potenza di caricamento mass. 1A)

• Utilizzare delicatamente gli ingressi USB. Il caricatore USB entra soltanto se orientato correttamente.

8. Cura e manutenzione

• Per pulire i dispositivi utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

• Rimuovere le batterie, se non si utilizza i dispositivi per un periodo prolungato.

• Collocare i dispositivi in un luogo asciutto.

8.1 Sostituzione delle batterie

• Quando il simbolo della batteria appare nella linea del display della temperatura esterna, cambiare le batterie nel trasmettitore.

• Quando il simbolo della batteria appare nella linea del display della temperatura interna, cambiare le batterie della stazione base.

• Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, pertanto avviate la sintonizzazione manuale del trasmettitore o riavviate il dispositivo secondo le istruzioni.

6. Illuminazione del display

6.1 Funzionamento a batteria

• Attenzione: La retroilluminazione permanente del display funziona solo tramite alimentatore.

• Premere il tasto sensore SNOOZE/LIGHT.

• L'illuminazione del display si attiva per 13 secondi. Il colore del display è blu.

6.2 Funzionamento con spina di alimentazione:

• È possibile impostare due livelli di luminosità con l'interruttore BACKLIGHT.

6.2.2 Colore del display

• Per attivare la modalità colore automatica premere il tasto AUTO COLOR .

• In questa modalità, il display cambia automaticamente il suo colore in modo progressivo e delicato, utilizzando 70 sfumature.

• Premere nuovamente il tasto AUTO COLOR .

• In questa modalità potete scegliere il colore del display.

• Premendo più volte il tasto LEFT o RIGHT potete scorrere tra la varie varianti del colore.

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

Nessuna ricezione ➜ Nessun trasmettitore installato del trasmettitore ➜ Avviare l'inizializzazione manuale: Tenendo premuto il tasto DOWN della stazione base per 2 secondi Indicazione “- -” ➜ Controllare le batterie del trasmettitore (non utilizzare le batterie ricaricabili!) ➜ Riavviate il trasmettitore e la stazione base secondo le istruzioni ➜ Cercate nuove posizioni per il trasmettitore e/o la stazione base. ➜ Diminuite la distanza tra il trasmettitore e la stazione base ➜ Eliminare fonti di interferenza ➜ Nessuna funzione di ricarica ➜ Collegare il dispositivo all’alimentatore ➜ Controllare la connessione porta USB Indicazione non corretta ➜ Sostituire le batterie Indicazione LL.L/HH.H ➜ Fuori dal campo di misura Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

Problema Risoluzione del problema Nessuna indicazione Funzionamento con spina di alimentazione: ➜ Collegare il dispositivo all’alimentatore ➜ Controllare l'alimentatore Funzionamento a batteria: ➜ Inserire le batterie rispettando le corrette polarità ➜ Sostituire le batterie ➜ Per attivare la retroilluminazione, premere il tasto sensore SNOOZE/LIGHT Nessuna ricezione DCF ➜ Tenendo premuto per 2 secondi il tasto UP per attivare la ricezione ➜ Cercare nuove posizioni per il dispositivo ➜ Impostare manualmente l'ora ➜ Attendere il tentativo notturno di ricezione ➜ Eliminare fonti di interferenza ➜ Riavviare il dispositivo secondo le istruzioni TFA_No. 60.2548_Anleitung 09.07.2018 11:12 Uhr Seite 336766 MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

MULTI-COLOR – Sveglia radiocontrollata con cambio di colore e temperatura esterna

Raggio d'azione ca. 60 metri al massimo Frequenza di trasmissione 433 MHz Massima potenza a radiofrequenza trasmessa < 10mW Alimentazione Stazione base Alimentatore: 240V AC / 50-60Hz 1,5A (fornito) 2 batterie AA da 1,5 V (non incluse) Trasmettitore esterno 2 batterie AAA da 1,5 V (non incluse) Uscita di ricarica 1x porta USB Tipo A Tensione di uscita 5V/DC mass. 1.0 A Dimensione Stazione base 215 x 30 x 75 mm Trasmettitore esterno 40 x 24 x 92 mm

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in con- formità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico. Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.
