MANUALE UTENTE BrematicPRO WM868 01 BRENNENSTUHL

Manuale di istruzioni

DE Bedienungsanleitung . 3
EN Instruction.. 9
FR Mode d'emploi.. 15
NL Gebruiksaanwijzing.. 21
IT Manuale diistruzioni.. 27

Legendadei pittogrammiutilizzati

Avvertenze in materia di sicurezza

Particolari indicazioni di sicurezza nell'uso delle batterie.. 28

Uso conforme alle prescrizioni

Informazioni sul funzionamento radio.. 29

Duty Cycle.. 29

Contenuto della confezione

Dati tecnici

Panorama dell'apparecchio

Lato superiore dell'apparecchio 30

Lato inferiore dell'apparecchio 30

Elementi di lavoro con coperchio di alloggiamento aperto.. 30

Fasi di preparazione

Inserimento delle batterie.. 30

Sostituzione delle batterie.. 30

Funzionamento 30

Montare il rilevatore radio del flusso dell'acqua

Scaricare la app /il software per PC BrematicPRO

Configurazione del rilevatore radio del flusso dell'acqua al gateway BrematicPRO 31

Pulizia dell'apparecchio

Eliminazione dei guasti

Smaltimento 31

Assistenza 32

Produttore 32

Dichiarazione di conformità 32

Legenda dei pittogrammi utilizzati

Leggere il manuale di istruzioni per l'uso!

Osservare le avventenze e leindicazioni in materia di sicurezza!

Attenzione! Pericolodi di esplosione!

Smaltire l'imballaggio e l'apparecchio in modo ecocompatible!

Avvertenze in materia di sicurezza

Le istruzioni per l'uso sono parte integrante di quello prodotto. Esso contiene importanti avvertenze sulla sicurezza, l'utilizzo e lo smaltimento del prodotto.

Prima di utilizzare l'apparecchio, familiarizzato con tutte le avventenze per l'uso e la sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi di applicazione indicati. In caso di cessione a terzi dell'apparecchio, consegnare tutte la documentazione.

AVVERTIMENTO! PERICOLO DI MORTE E DI INFORTUNIO PER BAMBINI E INFANTI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Sussiste un pericolo di soffocamento a causa dell'ingerimento o dell'inalazione di piccole componenti o pellicole. Spesso i bambini sottovalutano i pericoli. Tenere sempre l'apparecchio fuori alla portata dei bambini. Esso non è un giocattolo.

• Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni,da persone con capacità fisiche,sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente struite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. I bambini non possono giocare con questo apparecchio. La pulizia e la manutenzione non possono essere eseguite da bambini sulla supervisione di un adulto.

Utilizare l'apparecchio solamente in ambienti interni.
Non esporre l'apparecchio a condizioni sfavorevoli, quali

• luce solare costante,
• radiazione termica,

freddo,
vibrazioni.

ATTENZIONE! PERICOLO DI LESIONI!

Non apriere l'alloggiamo. L'apparecchio non contiene compo- nenti che necessitano di manutenzione.
Non mettere in funzione l'apparecchio in caso di danni visibili.
Si declina agli responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze di sicurezza! In suddetti casi decade il diritto di garanzia!

Unutilizzodiverso da quelloindicato nelpresente manuale danneggiaI'apparecchio.Non eseguire modifiche strutturali all'apparecchio.Cio ne compensetterebbe la sicurezza quando in funzione.
É implicascindibile sostituire l'apparecchio in caso di infiltrazioni d'acqua.

Particolariindicazioni di sicurezza nell'uso delle batterie

AVVERTIMENTO! PERICOLO DI MORTE!

Le batterie vanno tenute lontane alla portata dei bambini. In caso di ingerimento consultare subito un medico!

ATTENZIONE! PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili, non mandarle in cortocircuito e / o aprirle!

Non gettare mai le batterie nel fuoco o in acqua!
Non esporre le batterie ad alcuna pressione meccanica!

In caso di perdite dalle batterie, rimuovere immediatamente queste ultime dall'apparecchio per evitare danni!
Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare subito le aree colpite con acqua pulita e consultare immediamente un medico!
Utilizzato solamente batterie dello stesso tipo! Non mischiare le batterie nuove con quale vecchie!
Evitare condizioni e temperature estreme che potrebbero ripercuotersi sulle batterie, quali ad esempio la vicinanza a caloriferi /irraggiamento solare diretto.
Rimuovere le batterie dall'apparecchio qualora non venissero utilizzate per lungo tempo!

Rischio di danni all'apparecchio

Utilizzato escludivamente il tipo di batteria indicato!
Osservare la polarità corretta quando si insertisco!
Se necessario, pulire i contatti della batteria e dell'apparecchio prima dell'insertimento!
Rimuovere immediatamente dall'apprecchio le batterie esaurite!

AVERTIMENO! LESIONI PROVOCATE DA SOSTANZE CHIMICHE!

Tenere le batterie fuori alla portata dei bambini. L'apparecchio contiene una pila a bottone al litio. Se una pila a bottone, nuova o usurata, viene ingerita o viene a contatto con parti interne del corpo, cui pou provocare gravi lesions interne che nell'arco di due ore possono rivelarsi letali.

Tenere sempre ben chiuso il vano portabatterie. Se il vano portabatterie non si chiude correttamente, non utilizzato più l'apparecchio, rimuovere le batterie e tenere lontano alla portata dei bambini.

Se si suppone che la pila a bottone sia stata ingerita o sua venuta inavvertitamente a lavoro con altre parti interne del corpo, richiedere immediatamente un socorro medico.
Le batterie devono essere smaltite nelle modalità previste alla legge,anche se tenute lontano alla portata dei bambini.
Anche le batterie usurate possono causare lesions.

Uso conforme alle prescrizioni

Il rilevatore radio del flusso dell'acqua è progettato esclusivamente per rilevare la presenza di acqua in ambienti interni e segnalarla al gateway BrematicPRO.

Informazioni sul funzionamento radio

Questo appearecchio lavora con il protocollo radio proprietario 868.3 MHz. La trasmissione radio viene realizzata tramite una via di trasmissione non esclusiva e, pertanto, non è possible escludere interferenze.

Il raggio di azione negli edifici cui discostarsi da quelli all'aria aperta. Oltre alla potenza di trasmissione e alle caratteristiche del ricevitore, svolgono un ruolo anche le influenze ambientali come ad es. l'umidità dell'aria e le condizioni strutturali del luogo.

Il raggio d'azione cui quod seere considerevolmente ridotto in parte da:

• pareti in legno, gesso, cemento, cemento armato
  prossimita oggetti metallici e conduttori di calore
• interferenza della banda larga, ad es. in zone residenziali (telefoni DECT, Telefoni cellulari, cuffie radio, altoparlanti radio, stazioni meteorologiche radio, sistemi di sorveglianza per neonati)
  prossimita motori elettrici,trasformatori, alimentatori, computer

Duty Cycle

Il Duty Cycle designa un limite temporale di trasmissione regolato per legge per quegli apparetti che trasmettono in un intervallo par a 868 MHz. In tal modo, si dovrebbe poter garantire un funzionamento alla problema degli apparetti che operano in un intervallo di 868 MHz. Il tempo massimo di trasmissione di ciascun apparetchio è di 1%

all'ora (corrisponde a 36 secondi / ora). Dop o il raggiungimento del limite dell' 1 % I'invio non è possibile fino al termine del limite temporale del Duty Cycle, ossia dello 'ora.

Contenuto della confezione

1 x rilevatore antiallagamento via radio
2 x pile a buttone CR2450
1x cuscinetto adesivo
1x guiderapida
1x manuale di istruzioni per I'uso (digitale, per il download)

Dati tecnici

Denominazione prodotto: WM 868 01 3726

Art. n°: 1294210

Frequenza radio: 868.3 MHz

Banda di frequenza: 868.1 - 868.5 MHz

Potenza max. di trasmissione: < 20mW

Duty Cycle: < 1% / h

Tensione di alimentazione: 2 x pile a bottone 3 V CR2450

Corrente assorbita: max. 100mA

Durata batteria: ca. 2 anni (solitam.)

Temperatura ambiente: da 0^ a 35^

Grado di isolamento: IP20

Emissione allarme: disposi tivo di segnalazione piezo (85 dB)

Raggio d'azione in campo libero: ca. 100m

Dimensioni (L x H x P): 60 x 60 x 19,7 mm

Peso: 43g

Ci riserviamo il diritto di apportare modifiche di carattere tecnico.

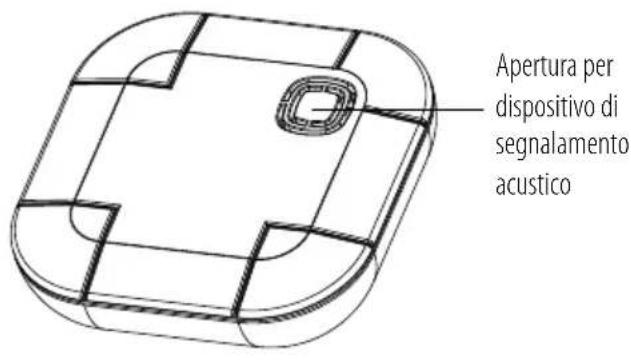

Panorama dell'apparecchio Lato superiore dell'apparecchio

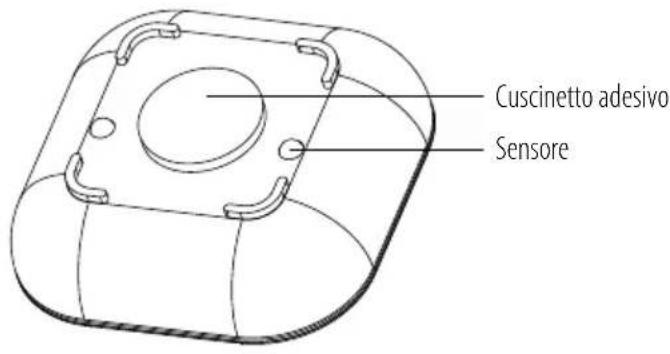

Lato inferiore dell'apparecchio

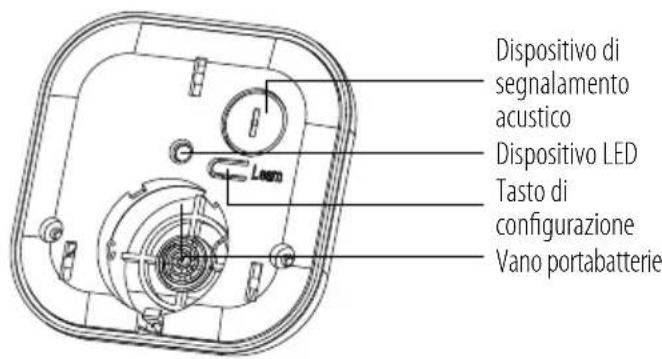

Elementi di lavoro con coperchio di alloggamento aperto

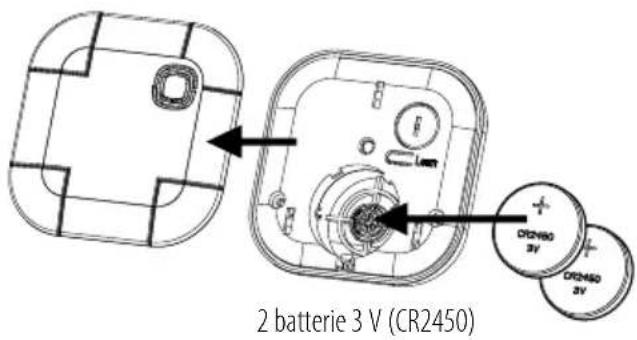

Fasi di preparazione Inserimento delle batterie

Rimuovere il coperchio dell'alloggiamento.
Inserire le batterie una sull'altra nell'apposto vano portabatteria secondo la corretta polarità (polo + rivolto verso l'alto) in modo tale che si fissino nei denti di supporto.
Premere il tasto di configurazione. Lo stato della batteria è regolare se il LED dell'apparecchio lampeggia.

L'unita elettronica è pronta per l'uso.

Note: in caso di batteria scarica, il LED dell'apparecchio lampeggia agli secondo.

Sostituzione delle batterie

Rimuovere il coperchio dell'alloggamento.
Premere verso l'interno la linguetta di supporto della batteria.
Sostituire le batterie e richiudere il coperchio dell'alloggiamento, forn ad udire il click di arresto.

Funzionamento

Il rilevatore radio del flusso dell'acqua è parte integrante del sistema di automazione domestica BrematicPRO di Brennenstuhl, comandatotramite app o software BrematicPRO da PC. Mediente i due sensori situati nella parte inferiore dell'apparecchio, il rilevatore radio del flusso dell'acqua rileva la comparsa di acqua negli ambienti interni e la segnala al gateway BrematicPRO. Viene inoltre attivato un allarme mediante il dispositorio di segnalazione acustico. Il sensore del livello dell'acqua si attiva a partire da un livello d'acqua di 1 mm. L'apparecchio funziona a batterie e in tal modo più essere collocato in modo flessibile.

Nota: a partire da un livello dell'acqua di 1,5 cm l'acqua cui penetrare nell'apparecchio. É imprescindibile sostituire il rilevatore radio del flusso dell'acqua in caso di infiltrazioni.

Montare il rilevatore radio del flusso dell'acqua

Posizione are il rilevatore radio del flusso dell'acqua su una superficie stabile e piania. Evitare terreni morbidi come ad es. tappeti.
- Fare attentione che il rilevatore radio del flusso dell'acqua si trovi nell'area di riscezione del gateway BrematicPRO.
Esequire un test di ricezione in diversi momenti del giorno al fine di poter rilevare eventuali disturbi radio in orari differenti.
Per impedire uno spostamento accidentale del rilevatore dellacqua, utilizzare il cuscinetto adesivo in dotazione.

Scaricare la app / il software per PC BrematicPRO

Il sistema di automazione domestica BrematicPRO di Brennenstuhl viene comandatotramite app o software BrematicPRO da PC. La app è disponibile Gratisamente nell'App Store e nel Google Play Store. Il software PC cui esere scaricato su www.brematic.com/it/service.

Ulteriori informazioni sulla app e sul dato sono disponibili su www.brematic.com/it/service.

Configurazione del rilevatore radio del flusso dell'acqua al gateway BrematicPRO

Per il collegamento alsystema di automazione domestica BrematicPRO mediatingialogatewayBrematicPROe inoltre possibile,con l'aiuto della app/ software PC BrematicPRO,utilizzare le funzioni basate su software. Dopo I'attivazione del sensore e possibile attivare operazioni (task) tramite la app / il software pc. Ad es. e possibile accendere l'interruttore radio di una pompa oppure inviare una e-mail.

L'app o il software per PC BrematicPRO è installato e aperto. Il gateway BrematicPRO è pronto per l'esercizio.

• Mantenere una distanza minima tra il dispositivo e il gateway di almeno 50~cm .
  Apriere il menu "Impostazioni".
  Selezionare il locale in cui si desidera utiliser l'apparecchio.
  Selectionare"Aggiungdispositivo".
  Selezionare la banda di frequenza "868 MHz".
  Selezionare la voce "Sensore / Rilevatore" sotto "Nuovo apparecchio" e confermare con "Avanti".
  Seguire le struczioni sul display.
  Premere e tenere premuto il tasto di configurazione sul dispositivo per 3 secondi.

Una volta che i due apparecchi sono stati accoppiati, il LED lampeggia.

Inserire una denominazione per il dispositivo, ad es. "Rilevatore livello dell'acqua".
Selezionare "aggiungi" per assegnare il dispositivo al locale.
Selezionale "Visualizza stato" se il rilevatore radio del flusso dell'acqua deve essere molto proatti nella app soetto forma di riquadro. In questo sottomenu vi è la possibilità di aggiungere l'apparecchio ai Preferiti.
- Abbandonare in seguito il locale premendo "Indietro"; premere infine "Fine" per terminare la procedura di configurazione. Il rilevatore radio del flusso dell'acqua è ora connesso al sistema di automazione domestica BrematicPRO.

Ulteriori informazioni sulla app e sul dato sono disponibili su: www.brematic.com/it/service

Pulizia dell'apparecchio

Pulire il dispositorio con un panno asciutto e privo di pelucchi. In caso di incrostazioni è possible inumidire leggermente il panno.
Per la pulizia non utilizzato detersivi contenti solventi. Si potrebbe altrimenti danneggiare la superficie e la scritta dell'apparecchio.
Non immergere mai l'apparecchio in acqua o in altri liquidi. In caso contrario, l'apparecchio pou subire danni.

Eliminazione dei guasti

Problema Possibile causa Eliminazione		dei guasti
Il LED lampeggia. Batteria scarica.	Inserire una nuova batteria.
L'apparecchio non viene riconosciuto.	Apparecchio al di fuori del raggio di azione del gateway.	Ridurre la distance dal gateway.

Smaltimento

L'iristallaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Informarsi presso l'aministrazione comunale locale circa le possibilità di smaltimento del prodotto usato.

Rilevatore antiallagamento via radio 868.3 MHz

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici; provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di aperture.

Le batterie difettose o ESAuste devono essere riciclate nel rispetto della direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o l'apparecchio presso gli enti di raccolta indicati.

Lo smaltimento impropero delle batterie\ può causare danni all'ambiente!

Le batterie non devono essere smaltite nella spazzatura domestica. Possono contentere metalli pesanti nocivi e sono soggette a smaltimento come rifiuti speciali. I symboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Provedere perci allo smal-timento delle batterie esaurite presso un centro di raccolta comunale.

Assistenza

Per domande sul prodotto prendere contattotramite

Dichiarazione di conformità

Con la presente l'azienda Hugo Brennenstuhl GmbH & Co.KG dichiarare che il tipo di impianto radio WM 868 01 3726 è conforme alla direttiva 2014/53/UE e alla direttiva 2011/65/UE (RoHS II). Il testo completo della dichiarazione UE di conformità è disponibile al seguente indirizzo web: www.brematic.com/it/service/konformitaetserklaerung/ke_1294210.pdf

Il presente apparecchio è stato realizzato in osservanza dei requisiti legali europei e nazionali. Tutti i nomi delle aziende riportate e le denominazioni dei prodotti costituiscono un marchio di fabbrica del rispectivo titolare.

Tutti i diritti riservati.
