Type de produit	Détecteur de fuite d'eau sans fil
Marque	Brennenstuhl
Modèle	BrematicPRO WM868 01
Fréquence radio	868,3 MHz (bande 868,1 - 868,5 MHz)
Puissance d'émission max.	< 20 mW
Duty Cycle	< 1% par heure
Alimentation	2 piles bouton 3 V CR2450 (non fournies)
Consommation de courant max.	100 mA
Durée de vie des piles (typ.)	Environ 2 ans
Température ambiante	0 °C à 35 °C
Indice de protection	IP20
Portée en zone dégagée	Environ 100 m
Alarme sonore	Capteur piézo (85 dB)
Niveau de détection d'eau	À partir de 1 mm d'eau
Dimensions (l x h x p)	60 x 60 x 19,7 mm
Poids	43 g
Contenu de la livraison	1 détecteur, 2 piles CR2450, 1 patin adhésif, 1 mode d'emploi bref
Fonctions principales	Détection de fuite d'eau, alarme sonore, transmission radio vers passerelle BrematicPRO, intégration système domotique
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas immerger dans l'eau.
Sécurité	Risque d'explosion si piles mal utilisées. Tenir hors de portée des enfants. Utiliser uniquement piles CR2450.
Mise au rebut	Produit et piles recyclables selon directives locales. Ne pas jeter aux ordures ménagères.

FOIRE AUX QUESTIONS - BrematicPRO WM868 01 BRENNENSTUHL

Comment installer les piles dans le détecteur de fuite d'eau ?

Retirez le couvercle du boîtier. Placez les piles CR2450 en respectant la polarité (pôle + vers le haut) et appuyez sur la touche de programmation. La LED clignote si le niveau de pile est optimal.

Que faire si la LED clignote toutes les secondes ?

Cela indique que les piles sont usagées. Remplacez-les par des piles neuves de type CR2450.

Comment coupler le détecteur à la passerelle BrematicPRO Gateway ?

Ouvrez l'application BrematicPRO et le menu 'Réglages'. Sélectionnez la pièce, puis 'Ajouter un appareil' et choisissez la fréquence 868 MHz. Suivez les instructions à l'écran et appuyez sur la touche de programmation du détecteur pendant 3 secondes. La LED clignote lors du couplage réussi.

Quelle est la portée maximale du détecteur ?

En zone dégagée, la portée est d'environ 100 m. Dans les bâtiments, elle peut être réduite par les murs, les objets métalliques et les interférences radio.

Que faire si le détecteur ne déclenche pas d'alarme en cas d'eau ?

Vérifiez que les piles sont correctement installées et que le détecteur est à portée de la passerelle. Assurez-vous que les capteurs au bas du produit ne sont pas obstrués. Réalisez un test avec un peu d'eau.

Le détecteur peut-il être utilisé en extérieur ?

Non, le produit est conçu uniquement pour une utilisation en intérieur. Il a un indice de protection IP20 et ne doit pas être exposé à l'humidité ou aux intempéries.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et non pelucheux. Pour les salissures tenaces, humidifiez légèrement le chiffon. N'utilisez pas de solvants et n'immergez jamais le produit dans l'eau.

Quelles sont les précautions de sécurité avec les piles ?

Ne laissez pas les piles à la portée des enfants. Ne rechargez pas les piles, ne les court-circuitez pas et ne les jetez pas au feu. En cas de fuite, évitez tout contact et rincez immédiatement.

Le détecteur peut-il être utilisé avec d'autres systèmes domotiques ?

Il est conçu pour fonctionner exclusivement avec le système BrematicPRO de Brennenstuhl utilisant le protocole radio 868,3 MHz. Il nécessite la passerelle BrematicPRO Gateway.

Comment mettre au rebut le détecteur et les piles usagées ?

Ne jetez pas le produit ni les piles aux ordures ménagères. Rapportez-les dans un point de collecte approprié (déchèterie, magasin). Les piles doivent être recyclées conformément à la directive 2006/66/CE.

MODE D'EMPLOI BrematicPRO WM868 01 BRENNENSTUHL

Détecteur de fuite d'eau sans fil

Mode d'emploi

Mode d'emploi

Rilevatore antiallagamento via radio

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistasse 13·CH-6340 Baar

www.brematic.com

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistrasse 13, CH-6340 Baar

www.brematic.com

Consignes de sécurité 16

Consignes de sécurité particulières concernant l'usage des piles Page 16

Informations sur le fonctionnement radio

Duty Cycle.. 17

Aperçu du produit

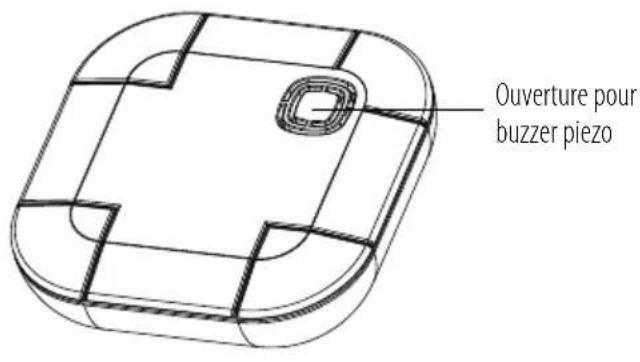

Dessus du produit... 18

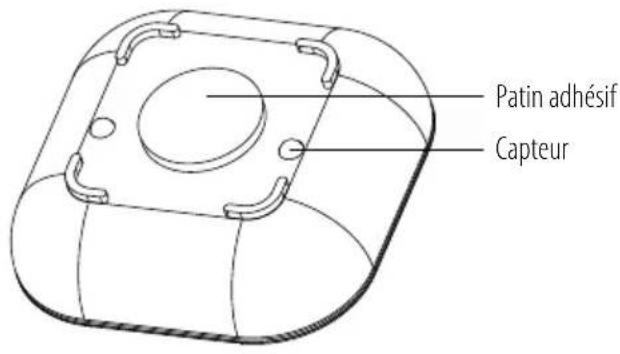

Dessous du produit 18

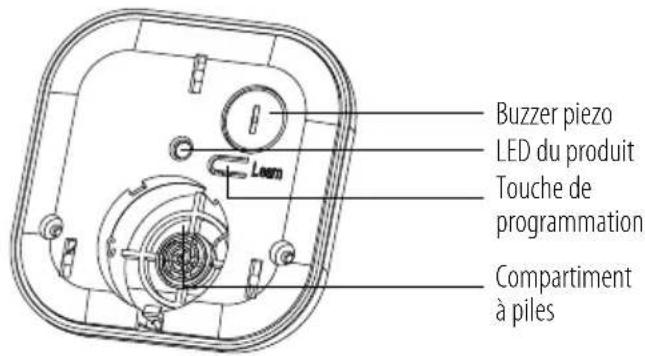

Éléments de commande lorsque le couvercle du boîtier est ouvert. Page 18

Préparatifs 18

Mettre en place les piles Page 18

Remplacer les piles 18

Légende des plots utilisés

Lire le mode d'emploi!

Attention! Risque d'explosion!

Respecter les avertissements et consignes de sécurité!

Mettez l'emballage et le produit au rebut dans le respect de l'environnement!

Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser le produit, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilisez ce produit que conformément aux instructions et dans les domaines d'application spécifiques. Lorsque vous prêtez le produit à des tiers, remettez-leur tous les documents.

Avertissement! DANGER de MORT et RISQUE d'accident pour les enfants en BAS age

ET LES ENFANTS! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pièces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toujours tenir le produit hors de portée des enfants. Ce n'est pas un jouet.

Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sûre du produit et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance. • Faites fonctionner le produit uniquement dans des espaces intérieurs. N'exposez pas le produit à des conditions défavorables, comme

au rayonnement solaire permanent, - au rayonnement thermique, au froid, aux vibrations.

Attention! RISQUE de blessure!

N'ouvre pas le boîtier. Le produit ne contient pas de pièces nécessitant un entretien. Ne faites pas fonctionner le produit en cas de dommages visibles. Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte du

produit ou par le non-respect des consignes de sécurité! Dans de tels cas, la garantie est annulée!

Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à une dépréciation du produit. N'effectuez aucune modification de la structure du produit. Dans le cas contraire, un fonctionnement sûr ne peut plus être garanti. • Remplacez impérativement le produit lorsqu'il y a eu pénétration d'eau.

Avertissement! DANGER de MORT!

Ne laissez pas les piles à la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!

Rechargez jamais des piles non rechargeables, ne les court-circuitez pas et / ou ne les ouvrez pas!

Ne jetez jamais des piles dans le feu ou dans l'eau! Ne soumettez pas les piles à une charge mécanique!

Danger de fuite des piles

En cas de fuite des piles, retirez-les immédiatement du produit pour éviter de l'endommager! Évitez tout contact avec la peau, les yeux et les muqueuses! Si vous entrez en contact avec l'acide des piles, rincez immédiatement les parties touchées à l'eau claire et consultez immédiatement un médecin! Utilisez uniquement des piles du même type! Ne mélangez pas des piles usées et des piles neuves! Évitez d'exposer les piles à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe au soleil. Retirez les piles du produit si vous n'allez pas l'utiliser pendant une longue durée!

Risque d'endommagement du produit

Utiliser uniquement le type de piles indiqué! Lors de la mise en place des piles, veillez à respecter la polarité!

Si nécessaire, nettoyez le contact de la pile et du produit avant l'insertion! Retirez immédiatement les piles usagées du produit!

Tenez les piles hors de portée des enfants.

Le produit contient une pile bouton au lithium. En cas d'ingestion ou de pénétration dans le corps d'une pile bouton neuve ou usagée, il peut en résulter des brûlures internes graves et la mort peut survenir dans un intervalle de deux heures. Veillez à ce que le compartiment à piles soit toujours fermé. Si le compartiment à piles ne ferme pas correctement, n'utilisez plus le produit, retirez la pile et gardez-la hors de portée des enfants.

Si vous supposez qu'une pile bouton a été ingérée ou se trouve dans le corps, faites immédiatement appel à un médecin. - Les piles doivent être correctement mises au rebut, même si elles sont conservées hors de portée des enfants. Même les piles usagées peuvent causer des blessures.

Utilisation conforme

Le détecteur d'eau radio est uniquement utilisé pour détecter la pénétration d'eau dans les espaces intérieurs et pour envoyer un message au BrematicPRO-Gateway.

Informations sur le fonctionnement radio

Ce produit fonctionne sur base du protocole radio propriétaire 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues.

La portée dans des bâtiments peut donc être fortement différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite pour cause de :

• parois en bois, plâtre, béton, béton armé proximé d'objets métalliques et conducteurs
• perturbations à bande large par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, hauts-parleurs radio, station météo radioguidées, systèmes de surveillance pour bébés) proches des moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Le Duty Cycle désigne une limitation de durée d'émission définie par la loi concernant les appareils émettant dans la plage de fréquence de 868 MHz. Ceci permet de garantir un fonctionnement sans faillie des appareils fonctionnant dans la plage de fréquence de 868 MHz. La durée maximale d'émission d'un appareil est de 1% d'une heure (ce qui correspond à 36 secondes / heure). Après avoir atteint cette limite de 1%, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1 x détecteur de fuite d'eau sans fil 2 x piles boutons CR2450 1 x patin adhésif 1 x mode d'emploi bref 1 x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit: WM 868 01 3726

N° d'art. : 1294210

Fréquence radio: 868.3 MHz

Bande de fréquence: 868.1 - 868.5 MHz

Puissance d'émission max.: < 20mW

Duty Cycle: < 1% par h

Tension d'alimentation : 2 x pile bouton 3 V CR2450

Consommation de courant: 100mA max.

Durée de vie des piles: env. 2 ans (typ.)

Température ambiante: 0°C à 35°C

Indices de protection : IP20

Sortie d'alarme: capteur piezo (85 dB)

Dimensions (L x l x h): 60 x 60 x 19,7 mm

Poids: 43g

Sous réserve de modifications techniques.

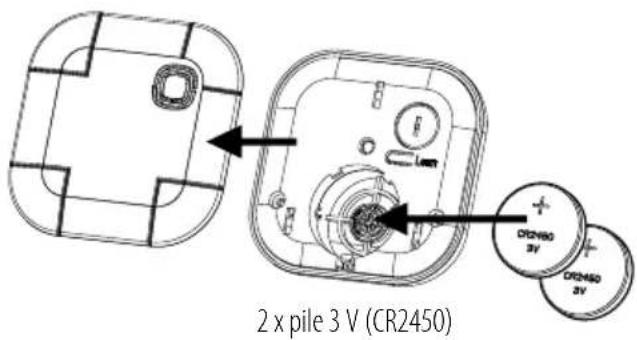

Préparatifs : mettre en place les piles

Retirez le couvercle du boîtier. Placez les piles selon leur polarité dans le compartiment à piles (pôle + vers le haut) de manière à ce qu'elles soient fixées par les ergots de retenue. Appuyez sur la touche de programmation. Le niveau de pile est optimal lorsque la LED du produit clignote. L'unité électronique est prête à fonctionner.

Remarque: si les piles sont usagées, la LED du produit clignote toutes les secondes.

Remplacer les piles

Retirez le couvercle du boîtier. Appuyez sur la languette du support des piles. Remplacez les piles, et fermez le couvercle du boîtier jusqu'à ce qu'il s'enclenche de manière audible.

Fonctionnalité

Le détecteur d'eau radio fait partie du système Brennenstuhl Home Automation BrematicPRO qui est piloté par l'application ou le logiciel pour PC BrematicPRO. Le détecteur d'eau radio détecte, avec l'aide de deux capteurs situés sur le côté inférieur du produit, la pénétration d'eau dans les espaces intérieurs et le signale au BrematicPRO-Gateway. En outre, une alarme acoustique se déclenche via le capteur piezo. Le détecteur de niveau d'eau déclenche une alarme à partir d'un niveau d'eau d'1 mm. Le produit fonctionne sur piles et il peut ainsi être utilisé de manière flexible, peu importe le lieu.

Remarque : à partir d'un niveau d'eau de 1,5 cm, l'eau peut pénétrer dans le produit. Remplacez impérativement le détecteur d'eau radio après pénétration d'eau.

Installer le détecteur d'eau radio

Placez le détecteur d'eau radio sur une surface stable et plane. Évitez les supports mous comme les tapis.

Veillez à ce que le détecteur d'eau radio se trouve dans la zone de réception du BrematicPRO Gateway. Réalisez un test de réception à divers moments de la journée pour pouvoir prendre en compte d'éventuelles interférences radio à différentes périodes du jour. Si vous souhaitez éviter que le détecteur d'eau ne se déplace accidentellement, utilisez le patin adhésif fourni pour fixer le capteur d'eau.

Télécharger l'application / le logiciel pour PC brematicpro

Le Brennenstuhl Home Automation System BrematicPRO est piloté par l'application / le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www.brematic.com/fr/service.

Télécharger dans l'app store

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Programmer le détecteur d'eau radio sur le brematicpro gateway

Lors de l'intégration au système Home Automation BrematicPRO via le BrematicPRO Gateway, il est possible d'utiliser des fonctions basées sur le logiciel, grâce à l'application / au logiciel pour PC BrematicPRO. Après le déclenchement du capteur, des actions (Task) peuvent être déclenchées via l'application / le logiciel PC. Par exemple, un actionneur de commutation peut être connecté à une pompe, ou un e-mail peut être envoyé.

L'application ou le logiciel pour PC BrematicPRO est installé et ouvert.

Le BrematicPRO Gateway est prêt à fonctionner.

Respectez une distance minimale de 50 cm entre le produit et le Gateway. Ouvrez le menu «Réglages». Sélectionnez la pièce dans laquelle vous souhaitez utiliser le produit. O Choisissez «Ajouter un appareil». Sélectionner la bande de fréquence «868 MHz». Au point «Nouvel appareil», CHOISSEZ le point «Capteur / Détecteur» et confirmez votre choix avec Suivant. Suivez les instructions sur l'écran. Appuyez sur la touche de programmation située sur le produit et maintenez-la enfoncée pendant 3 secondes.

Après le couplage réussi des deux appareils, la LED clignote.

Entrez une désignation d'appareil pour le produit, par ex. «Indicateur de niveau d'eau». Sélectionnez «Ajouter» pour attribuer l'appareil à la pièce. Sélectionnez «Afficher le statut», pour déterminer si le détecteur d'eau doit être affiché sous forme de vignette dans l'application. Dans ce sous-menu, il vous est également possible d'ajouter le produit aux favoris. Quitter ensuite la pièce avec «Retour», puis appuyer sur «Terminé» pour finaliser le processus de programmation.

Le détecteur d'eau radio est maintenant intégré au Home Automation Systems BrematicPRO.

Vous trouvez des informations complémentaires concernant l'application et l'utilisation sur le site : www.brematic.com/fr/service

Nettoyage du produit

Nettoyez le produit à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes. N'utilisez pas de nettoyant à base de solvant pour le nettoyage. Dans le cas contraire, la surface et l'inscription du produit pourraient être endommagées. N'immergez jamais le produit dans de l'eau ou d'autres liquides. Sinon, vous risquez d'endommager le produit.

Dépannage

Problème Cause possible Dépannage
Levoyant LED cli-gnote.	Pile usagée.	Insérer une pile neuve.
Le produit n'est pas reconnu.	Le produit est hors de portée du Gateway.	Réduire la distance au Gateway.

Mise au rebut

Lage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usage.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures ménagères, éliminez-le de manière appropriée.

Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et à ses modifications. Les piles et/ou le produit doivent être retournés dans les centres de collecte proposés.

Dommages environnementaux en cas de mise au rebut incorrecte des piles!

Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercury, Pb = plomb. Pour cette raison, veuillez always déposer les piles usagées dans les points de collecte de votre commune.

Service

Pour toute demande sur le produit, contactez-nous sur le site www.brematic.com/fr/service.

Tél.: [phone] (appel gratuite)

Fabricant

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistasse 13·CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co. KG, déclarons que le type de matériel radio WM 868 01 3726 est conforme aux directives 2014/53/UE et 2011/65/UE (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante: www.brematic.com/fr/service/konformitaetserklaerung/ke_1294210.pdf

Ce produit est conforme aux exigences légales nationales et européennes en application. Tous les noms de société et de produits cités dans ce document sont des marques déposées par leurs propriétaires respectifs.
