BrematicPRO WM868 01 - Smart Home BRENNENSTUHL - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG BrematicPRO WM868 01 BRENNENSTUHL

DE Funk-Wassermelder 868.3 MHz

Legendeder verwendentenPiktogramme

Sicherheitshinweise

Besondere Sicherheitshinweise beim Umgang mit Batterien. 4

Bestimmungsgemäß Verwendung

Informationen zum Funkbetrieb . 5

Duty Cycle. 5

Lieferumfang

Technische Daten . 5

Geräteübersicht

Geräteoberseite . 6

Geräteunterseite . 6

Bedienelemente bei geöffnetem Gehäusedeckel . 6

Vorbereitungen 6

Batterien einlagen. 6

Batterien austauschen. 6

Funktion 6

Funk-Wassermelder aufstellen .6

App/PC-Software BrematicPRO herunterladen

Funk-Wassermelder an den BrematicPRO Gateway anlernen

Gerat reinigen . 7

Fehlerbehebung 7

Entsorgung . 7

Service .8

Hersteller . 8

Konformitätserklung

Legendeder verwendetenPiktogramme

Bedienungsanleitung lesen! Warn- und Sicherheitshinweise abharten!

Vorsicht! Explosionsgefahr!

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil deses Produktions. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgeahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder untersätzen möglich die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Betreiben Sie das Gerat nur in Innenraumen.
Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie

• ständiges Sonnenlicht,

• Wärmeeinstrahlung,
  Kalte,
  Vibrationen.

VORSICHT! VERLETZUNGSGEFAHR!

• Offnen Sie nicht das Gehäuse. Das Gerät enthalt keine zu wartenden Teile.
• Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
  Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fälle erlischt die Gewährleistung / Garantie!

Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein{sicherer Betrieb nicht gewährleistet werden.
Tauschen Sie das Gerät nach Eindringen von Wasser unbedingt aus.

Besondere Sicherheitshinweise beim Umgang mit Batterien

WARNING! LEBENSGEFAHR!

Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf, schlieBen Sie sie nicht kurz und / oder offen Sie sie nicht!

Werfen Sie Batterieni niemals in Feuer oder Wasser!
Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
- Verwenden Sie nur Batterien des gleichen Types! Alte Batterien nicht mit neuen mischen!
- Vermeiden Sie extreme Bedingungen und Temperatures, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstahrung.
Entfernen Sie die Batterien, wenn sie langere Zeit nicht verwendet worden sind, aus dem Gerät!

Gefahr der Gerätebeschädigung

AusschlieBlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einlagen auf die richtige Polarität!
Reinigen Sie Batterie- und Gerätekontakt vor dem Einlagen falls erforderlich!
Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät!

A WARNING! CHEMISCHE VERÄTZUNGENI!

Halten Sie Batterien von Kindern fern.

Das Gerät enthalt eine Lithium-Knopfelle. Sollte eine neue oder verbrauchte Knopfelle verschlukt worden oder in den Körper gelangt sein, kann es zu schweren inneren Verätzungen kommt und kann innerhalb von zwei Stunden zum Tod führen. Halten Sie immer das Batteriefach sichere geschlossen. Wenn das Batteriefach nicht korrekt schließt, verwenden Sie das Gerät nicht weiter, entfern den sie die Batterie und halten Sie sie von Kindern fern.

• Wenn Sie annehmen, eine Knopfelle wurde verschlucht oder in den Körper gelangt sein, beanspruchen Sie umgehend medizinische Hilfe.
  Die Batterien müssen ordnungsgemäß entsorgt werden, auch wenn sie von Kindern ferngehalten werden.
  Selfbst gebrauchte Batterien konnen Verletzungen verursachen.

Bestimmungsgemäß Verwendung

Der Funk-Wassermelder dient ausschließlich dazu, das Aufreten von Wasser in Innenaumen zu erfassen und an den BrematicPRO-Gateway zu melden.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz propietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, daß konnen Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger琼iken Umwelteinflüsse wie z. B. Luftfeuchtigkeit darüber baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils betrachtlich verringgert werden durch:

Wande aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nahe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeder Gerätes beträgt 1% einer Stunde (entspricht 36 Sekunden / Stunde). Nach

Erreichen des 1% -Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1x Funk-Wassermelder
2xKnopfelleCR2450
1xKlebepad
1 x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: WM 868 01 3726

Art. Nr.: 1294210

Funk-Frequency: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendleistung: < 20mW

Duty Cycle: < 1% pro h

Versorgungsspannung: 2 × 3 V Knopfelle CR2450

Stromaufnahme: 100mA max.

Batterielebensdauer: ca. 2 Jahre (typ.)

Umgebungstemperatur: 0^ bis 35^

Schutzart: IP20

Alarmausgabe: Piezo-Signalgeber (85 dB)

Reichweite Freifeld: ca. 100 m

Abmessungen (B x H x T): 60 x 60 x 19,7 mm

Gewicht: 43 g

Technische Änderungen vorbehalten.

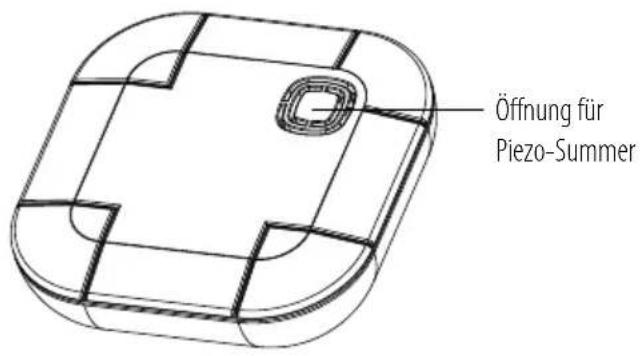

Geräteübersicht Geräteoberseite

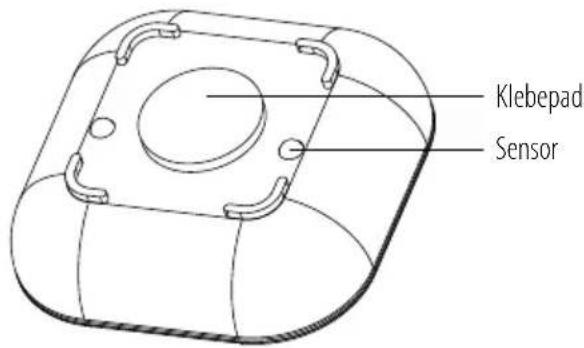

Geräteunterseite

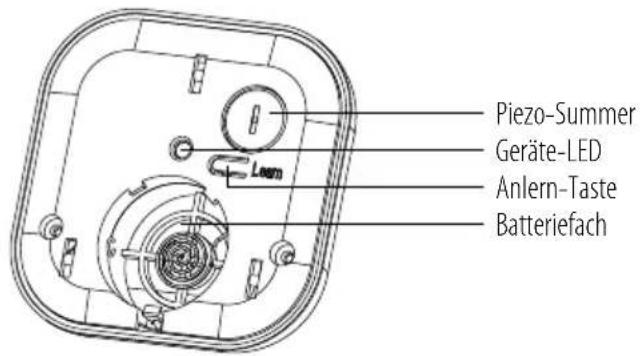

Bedienelemente bei geöffnetem Gehäusedeckel

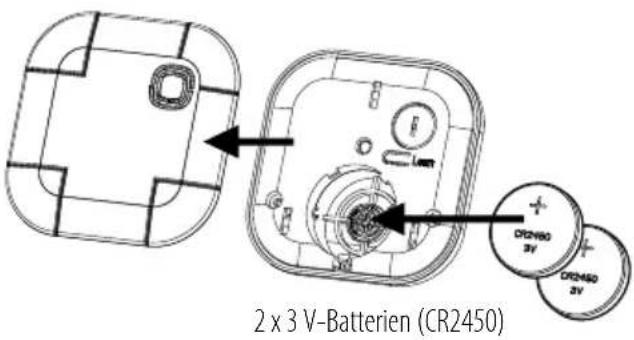

Vorbereitungen Batterien einlegen

Entfernen Sie den Gehausedeckel.
- Setzen Sie die Batterien überinander polrlichtig in das Batteriefach (+-Pol nach oben zeigend) ein, so dass sie durch die Haltenasen fixiert werden.
Drucken Sie die Anlern-Taste. Der Batteriezustand ist in Ordnung, wenn die Geräte-LED blinkt. Die Elektronikeinheit ist betriebsbereit.

Hinweis: Bei verbrauchter Batterie blinkt die Geräte-LED im Sekundentakt.

Batterien austauschen

Entfernen Sie den Gehausedeckel.
Drucken Sie die Batteriehaltelasche nach hinten.
Tauschen Sie die Batterien aus und schlieBen Sie den Gehausedeckel, bis er hörbar einrastet.

Funktion

Der Funk-Wassermelder ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird. Der Funk-Wassermelder erfasst mit Hilfe von zwei Sensoren an der Geräteunterseite das Auftreten von Wasser in Innena rumen und meldet es an den BrematicPRO-Gateway. Zusätzlich wird ein Alarm akustisch über den Piezo-Signalgeber ausgegeben. Ab einem Wasserstand von 1 mm besteht der Wasserstandssensor aus. Das Gerät ist batteriebetrieben und auf diese Weise flexibel und ortsunabhängig einsetzbar.

Hinweis: Ab einem Wasserstand von 1,5 cm kann Wasser in das Geräteindringen. Tauschen Sie den Funk-Wassermelder nach Eindringen von Wasser unbedingt aus.

Funk-Wassermelder aufstellen

Stellen Sie den Funk-Wassermelder auf einer stabilen, ebenen Fläche auf. Vermeiden Sie weiche Unterstände wie z. B. Teppiche.

Achten Sie darauf, dass sich der Funk-Wassermelder im Empfangsbereich des BrematicPRO Gateways befindet.
Führer Sie einen Empfangstest zu entsprechenden Tageszeiten durch, um eventuelle Funkstorungen zu entsprechenden Tageszeiten berücksichtigten zu konnen.
Wollen Sie ein versehentliche verschieben des Wassermelders verhindern, verwenden Sie das beigelegte Klebepad.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation System BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software können Sie unter www.brematic.com/de/service herunterlagen.

Weiterführung Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Funk-Wassermelder an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen. Nach dem Auslösen des Sensors konnen über die App / PC Software Aktionen (Task) ausgelöst werden. Beispielsweise kann der Funk-Schaltaktor einer Pumpe eingeschaltet oder eine E-Mail versendet werden.

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
Öffnen Sie das Menu „Einstellungen".
Wahlen Sie den Raum, in dem Sie das Gerät nutzen wollen.
Wahlen Sie, Gerat hinzufugen" aus.
Frequenzband auswahlen ^ 868MHz^
Wahlen Sie unter „Neues Gerät" den Punkt „Sensor / Melder" aus und bestätigten Sie die Auswahl mit „weiter".
Folgen Sie den Anweisungen am Bildschirm.
Drucken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden. Nach erfolglicher Kopplung beider Geräte blinkt die LED.
Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z. B. Wasserstandsmelder.
Wahlen Sie "hinzufugen", um das Gerät dem Raum zu zuordnen.
Wahlen „Status anzeigen“, ob der Funk-Wassermelder als Kachel in der App angezeigt werden soll.

In thisem Untermenü haben Sie auch die Möglichkeit, das Gerät zu den Favoriten hinzuzufügen.

Zunachst mit „Zurück" den Raum verlassen, anschließend „Fertig" antippen, um den Anlernvorgang abzuschlieben.

Der Funk-Wassermelder ist nun im Home Automation Systems BrematicPRO eingebunden.

Weiter Informationen zur App und Bedienung finden Sie unter: www.brematic.com/de/service

Gerät reinigen

Reinigen Sie den das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch leicht anfeuchen.
Verwenden Sie zur Reinigung keine Lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Geräts beschädigt werden.
Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.

Fehlerbehebung

Problem möglicher	Grund	Fehler-behebung
LED blinkt. Batterie verbraucht.		Neue Batterie einlagen.
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringn.

Entsorgung

ung besteht aus umweltfreiendlichen

Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung, informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie konnen giftingige Schwermetalle enthaltn und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter

Hugo Brennenstuhl GmbH & Co. KG

Seestabe 1-3 · D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklarung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlageotyp WM 868 01 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ke_1294210.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen

Anforderungen. Alle enthaltenen Firmennamen und Produktbezieh- nungen sind Warenzeichen der jeweiligen Inhaber.
