MANUALE UTENTE BS 1313 CLATRONIC

Assicuratevi di leggere prima le istruzioni di sicurezza allegate separamente.

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Prima di utilizzare l'apparecchio, leggere attendamente le istruzioni per l'uso e le istruzioni di sicurezza allegate separamente. Conservare questi documenti, compreso il certificato di garanzia, la ricevuta e, se possibile, la scatola con l'imballaggio interno in un luogo sicuro. Se si cede l'apparecchio a terzi, includere sempre tutti i documenti pertinenti.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sono indicati appropriatamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

Indices

Elementi di commando. 3

Uso previsto 29

Disimballaggio dell'apparechio 29

Elementi di lavoro / Nella fornitura. 29

Avvertenze per l'uso dell'apparecchio 30

Messa in funzione 30

Montaggio della maniglia di trasporto 30

Montaggio dei rulli 30

Inserimento del filtrlo 30

Montaggio dell'alloggiamento del motore 30

Collegare e scollegare il tubo flessibile 31

Tubodi aspirazione in 3 parti. 31

Attacchi dell'ugello 31

Cursore dell'aria 31

Cavo di rete 31

Accensione e spegnimento 31

Uso dell'apparecchio 31

Preparazione 31

Aspirare a secco 31

Aspirazione a umido 31

Svuotare il filtrone permanente e il contentatore di raccolta..32

Fine del funzionamento 32

Pulizia 32

Contenitore di raccolta 32

Accessori 32

Alloggiamo 32

Stoccaggio 32

Risoluzione dei problemi 33

Dati tecnici 33

Smaltimento 33

Significato del significo "Eliminazione" 33

Uso previsto

Questo appearechio ha le seguenti funzioni:

• Aspirazione a secco e a umido
• Funzione ventilatore

destinato ad un uso domestico e simile.

Può essere usato solo nel modo descripto in queste istruzioni per l'uso. Non si deve usare l'apparecchio per scopi commerciali.

Qualsiasi altri uso è considerato improprio e può provocare danni alle cose o addirittura lesions personali.

Il produttore non risponde dei anni causati da un uso improprio.

Disimballaggio dell'apparecchio

1. Togliere l'apparecchio dal suo imballaggio.
2. Rimuovere tutto il materiale d'imballaggio, come pelli-cole, materiale di riempimento, fascette e imballaggi di cartone.
3. Controllare la completeness del contento dell'imballaggio. Alcune parti della fornitura si trovano nel contentitore di raccolta.
4. Se il contento dell'imballaggio è incomplete o se si rilevano danni, non mettere in funzione l'apparecchio. Restituirlo immediatamente al rivenditore.

Elementi di lavoro / Nella fornitura

1 Tubo di aspirazione, 3 pezzi
2 Scivolo dell'aria
3 Tubo di aspirazione
4 Interruttore acceso/spento (I/O)
5 Uscita dell'aria
6 Dispositivo di fissaggio per l'ugello del pavimento
7 Maniglia per il trasporto
8 Alloggiamento del motore

9 Dispositivo di aggancio per gli attacchi degli ugelli
10 Dispositivo di blocaggio
11 Apertura di aspirazione
12 Collegamento del tubo flessibile
13 Contenitore di raccolta
14 Dispositivo di fissaggio per gli attacchi degli ugelli
15 Rulli
16 Telaio
17 Leva per estendere e ritirare la spazzola
18 Ugello per il pavimento

Accessori

19 Bocchetta per fessure
20 Bocchetta a spazzola

Senza illustrazione

Filtro permanente (per aspirazione a secco)

Anello di tenuta (per aspirazione a umido)

Filtro di protezione in schiuma

Avvertenze per l'uso dell'apparecchio

AVVISO:

• Utilizzato l'apparecchio in ambienti umidi solo se nel circuito è stato collegato a monte un interrottore differenziale per la vostra protezione. In caso di dubbio, consultare un elettricista autorizzato.
• Se l'apparecchio, riempito d'accu, dovesse rovesciarsi accidentallymente, staccare sempre la spina dalla presa di corrente prima di rialzarlo.
  Non uso raso mai per aspirare liquidi esplosivi (come olio da riscaldamento, benzina, diluente per vernici, acetone) e polveri (como polveri di magnesio e alluminio), gas inflammabili nonché solventi e acidi non diluiti, c' è il rischio di esplosion! Vapori o miscele esplosive potrebbero essere creati dal vortice dell'aria di aspirazione. Queste sostanze potrebbero attaccare le parti e materiali utilizzati.

ATTENZIONE:

• Fare attentione alla portata limitata a causa della lunghezza del cavo!

• Spagnere immediatamente l'apparecchio nelle seguenti situazioni:

• In caso di formazione di schiuma.

• In caso di perdita di liquido.
• Quando il contentatore è piano.

• Se l'apparecchio viene rovesciato.

• Non aspirare detergenti schiumogeni con l'apparecchio!

• Quando si aspirano liquidi, rimuovere sempre il filtro permanente. Inserire invece l'anello di tenuta.

• Controllare che il filtro di protezione sia inserito correttamente.

ATTENZIONE:

• Prima di passare l'aspirapolvere la volta successiva, tutti i componenti devono essere nuovamente asciutti.
• Quando si aspirano i pavimenti lisci a secco con la bocchetta per pavimenti, assicurarsi di uslarla con le spazzole estese per evitare di danneggiare il pavimento.

Messa in funzione

Se non è gli stato fatto, rimuovere le parti in dotazione dal contentitore di raccolta.

Montaggio della maniglia di trasporto

Montare la maniglia di trasporto con le due viti in dotazione.

Stringere a mano le viti con un cacciavite adatto.

Montaggio dei rulli

Prima di usare l'apparecchio, fissare i rulli al telaio del contentitore di raccolta.

1. Staccare l'alloggiamento del motore dal contentatore di raccolta premendo i fermi verso l'interno.
2. Rimuovere l'alloggiamo del motore dal contentatore di raccolta.
3. Posizionare il contentatore di raccolta a testa in giu.
4. Inserire i rulli con i perni nei fori previsti sino all'arresto.
5. Girare di nuovo il contentatore di raccolta in modo che pogi sui rulli.

Inserimento del filtro

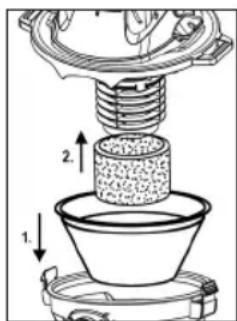

1. Inserire il filtro permanente (solo quando si aspira a secco)

L'apparecchio ha un filtro permanente. É facile da insereire e pulire.

• Mettere il bordo di gomma del filtrato permanente sopra il bordo del contentitore di raccolta.

Serve come guarnizione ermetica per l'alloggiamento del motore.

2. Filtro di schiuma protettivo

Un filtr di protezione in schiuma si trovato il motore. è necessario sa per l'aspirazione a umido che a secco.

• Se non è più montato, mettere il filtro di protezione sul filtrò di aspirazione.
• Controllare regolarmente che il filtro sia montato correttamente e in buone condizioni.

Montaggio dell'alloggiamento del motore

• Allineare l'alloggamento del motore in modo che l'interruttore acceso / spento si trovi sopra l'apertura di aspirazione.

• I fermi dell'apparecchio devono trovarsi nelle rientranze dell'alloggiamento del motore. Premere l'alloggiamento del motore sul contentatore di raccolta fino a quando i fermi non si innestano.

Collegare e scollegare il tubo flessibile

Funzione di aspirazione

Inserire il raccordo del tubo flessibile nell'apertura di aspirazione del contentatore di raccolta. Fare attenzione alle rientranze. Girare il tubo flessibile in senso orario per stringerlo.

Funzione di ventilazione

Inserire il collegamento del tubo flessibile nell'apertura di soffiaggio sull'alloggiamento del motore. Fare attenzione alle rientranze. Ruotare il tubo flessibile in senso orario per stringerlo.

Allentare il tubo flessibile

Allentare il tubo flessibile ruotandolo in senso antiorario e tirandolo fuori.

Tubo di aspirazione in 3 parti

• Inserire i due tubi di aspirazione l'uno nell'altro perché il supporto.
• Inserire l'estremita più sottile dei tubi di aspirazione assemblati nell'estremita più spessa del tubo di aspirazione con supporto.
• Per staccare i tubi di aspirazione, tirarli fuori nelle sigra leggermente.

Attacchi dell'ugello

• Per staccare gli attacchi degli ugelli, tirarli via con una leggera rotazione.

• Ci sono diversi modi per riporre la bocchetta della spazzola e la bocchetta per le fessure.

• Usare i supporti sopra i rulli o i supporti sul coperchio.

Bocchetta per pavimenti

Con la bocchetta per pavimenti si possono pulire superfici lisce e tappeti asciutti o bagnati. La bocchetta per pavimenti è dotata di rulli per facilitare la guida.

• Usare la leva per spostare le spazzole versuso l'esterno o verso l'interno.

L'uso ottimale dipende dalle condizioni del pavimento. Si raccomanda il seguente uso:

• Uso sanza spazzole ( ):

• Per aspirare tappeti asciutti (a belo alto).

• Per pulire pavimenti umidi e lisci.

Questa impostazione èanche la più adatta per raccogliere l'acqua da aree più grandi.

Si noti che il contentatore di raccolta può contenero solo una quantità limitata di liquido! La quantità massima di riempimento è ridotta di consegenza per gli additivi che formano schiuma!

• Uso con le spazzole (

• Per aspirare pavimenti asciutti e lisci e tappeti asciutti (a belo basso).

• Per pulire (strofinare) pavimenti lisci bagnati e tappeti bagnati (a belo basso).

Bocchetta per fessure

Per aspirare negli angoli e nelle fissure, ecc.

Bocchetta a spazzola

Per pulire tappezzeria o tende.

Cursore dell'aria

Aprière il curses dell'aria sull'impugnatura del tubo per regolare l'aria o per allentare le parti attaccate alla bocchetta.

Cavo di rete

• Per il funzionamento, srotolare completeness il cavo di alimentazione.
• Dopo il funzionamento, lasciate prima raffreddare l'alloggiamento del motore. Si può quindi avvolgere il cavo di alimentazione intorno all'alloggiamento del motore.

Accensione e spegnimento

Usare l'interruttore acceso / spento per accendere (I) e specnere (O) I'apparecchio.

Uso dell'apparecchio

Preparazione

1. Selezionare l'accessorio desiderato.
2. Svolgere completeness il cavo di rete.
3. Controllare che la tensione di rete che si vuole usare corrisponda alleindicazioni della targhetta.

Aspirare a secco

1. Mettere ilhetto permanente nel contentatore di raccolta.
2. Posizionare l'alloggiamento del motore con le rientranze delle chiusure finché non scattano in posizione.
3. Montare gli accessori.
4. Inserire la spina di rete in una presa con messa a terra correttamente installata.
5. Accendere l'apparecchio.
6. Ora aspirare a velocità costante. Non è necessario premere verso il basso.

Aspirazione a umido

1. Estrarre la spina di rete alla presa.
2. Togliere ilhetto permanente.
3. Posizionare l'alloggiamento del motore con le rientranze dei fermi finché non scattano in posizione.
4. Montare gli accessori.

5. Inserire la spina di rete in una presa con messa a terra correttamente installata.

6. Accendere l'apparecchio.

Il contentatore di raccolta può contenero solo una quantità limitata di liquido! Se si forma della schiuma nel contentatore di raccolta, il volume massimo di raccolta viene ridotto di conseguenza! Quando il contentatore è pieno, la valvola galleggiante chiude l'apertura di aspirazione e il motore funziona a velocità maggiore. Spagnere e svuotare immediatamente l'apparecchio.

Svuotare il filtrone permanente e il contentatore di raccolta

1. Specnere l'apparecchio con l'interruttore acceso / spento. Estrarre la spina di rete alla presa.
2. Staccare l'alloggiamo del motore dal contentatore di raccolta premendo le serrature verso l'interno. Rimuovere l'alloggiamo del motore.
3. Se necessario, rimuovere il filtro permanente. Scuoterlo.
4. Rimuovere il tubo di aspirazione.
5. Svuotare il contentitore di raccolta.
6. Se necessario, rimettere ilhetto permanente nel contenitore di raccolta.
7. Rimontare il collegamento del tubo flessibile e l'alloggiamento del motore.
8. Riprendere il funzionamento.

Fine del funzionamento

1. Spegnere l'apparecchio.
2. Staccare la spina dalla presa di corrente.

Pulizia

AVVISO:

• Estrarre la spina alla presa di corrente prima di pulire o fare la manutenzione dell'apparecchio.
  Non immershere mai l'alloggiamento del motore in acqua per la pulizia. Potrebbe causare una scossa elettrica o un incendio.

ATTENZIONE:

Non usare una spazzola metallica o altri oggetti abrasivi.
- Non usare detergenti aggressivi abrasivi.

Contenitore di raccolta

• Sciacquare il contentatore di raccolta con acqua pulita dopo l'uso.
• É possible rimuovere le impurità nel contentatore con una spugna o una spazzola di nylon.

Accessori

• Si possono pulire tutti gli accessori in acqua calda con un po' di detersivo per piatti. Se non sono molto sporchi, puoi semplicitamente picchiettarli.
• Risciacquare con acqua pulita e asciugare le parti. Non rimettere in funzione l'apparecchio finché tutti i filtri non siano completenesse asciutti.

Alloggiamento

L'alloggiamo po essere pulito con un panno leggermente umido.

Stoccaggio

• Pulire l'apparecchio come descripto e lasciarlo asciugare completeness.
• Sicouldavolgere ilcavo di alimentazione intorno all'alloggiamento del motore.
• Il disposativo di fissaggio (6) è previsto esclusivamente per la bocchetta da terra penza tubo e flissibile.

• Si consiglia di conservare l'apparecchio nel suo imbal-laggio originale se non si intende utilizzato per un lungo periodo di tempo.
• Conservare sempre l'apparecchio fuori alla portata dei bambini in un luogo ben ventilato e asciutto.

Risoluzione dei problemi

Problema Possibile causa Rimedio
L'apparecchio non funziona.	L'apparecchio non è alimentato. Controllare la presa con un'alto apparecchio.
	Inserire correttamente la spina di rete.
	Controllare il fusibile di casa.
L'apparecchio non aspira.	Il contentitore di raccolta è pieno. Svuotare il contenitore di raccolta.
	C'è un oggetto estraneo nel tubo di aspirazione o nell'uglio. Controllare la presenza di corpi estranei negli accessori.
	L'apparecchio si è ribaltato. 1. Spagnere l'apparecchio. 2. Mantenere l'arresto del motore. 3. Riprendere il funzionamento.
Dal tubo telescopo, dal tubo di aspirazione o dal raccordo di aspirazione fuoriesce polvere o liquido.	Gli accessori non sono montati correttamente. Assicurarsi che gli accessori siano collegati saldamente e correttamente.
L'apparecchio si spegne durante il funzionamento.	L'apparecchio è dotato di un fusibile termico che spegne automaticamente l'apparecchio in caso di surriscaldamento. Lasciare raffreddare l'apparecchio per circa 15 minuti prima di utilizzarlo di nuovo.

Dati tecnici

Modello: BS 1313

Alimentazione elettrica: 220 - 240 V~, 50 - 60

Consumo di corrente: 1200 W

Classe di protezione: II

Tipodi protezione: IPX4*

Peso netto: ca. 4,9 kg

• L'apparecchio è conforme al tipo di protezione IPX4. Ciò significà che l'apparecchio è protetto dagli spruzzi d'acqua da tutti i lati.

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo appearecchio è stato testato secondo tutte le dirittive CE in vigore e costruito secondo le ultime norme di sicurezza.

Smaltimento

Significato del symbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici,fare uso dei posti di raccolta previsti per quello tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce sono ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli apposti luoghi di raccolta, nelle amministrazioni dei comuni. Il vostro rivenditore e partner contrattuale èanche obbligato a riprendere Gratisamente il vecchio appearecchio.
