| Tipo di prodotto | Barbecue a gas verticale |
| Marca | Klarstein |
| Modello | Crossfire |
| Numero modello | 10033288 |
| Potenza | 3,35 kW |
| Consumo di gas | 239 g/h |
| Tipo di gas | Miscela butano-propano |
| Pressione del regolatore | 50 mbar |
| Dimensione degli iniettori | 0,85 mm |
| Cartuccia di gas compatibile | Filettatura EN417 |
| Accensione | Piezoelettrica |
| Utilizzo | Solo per esterno |
| Distanza di sicurezza | 0,6 m minimo da materiali infiammabili |
| Superficie di cottura | Griglia e cestello per frittura inclusi |
| Cestello per frittura | Lavabile in lavastoviglie |
| Ciotola aromatica | Inclusa |
| Schermo termico | Incluso |
| Piedi | 4 piedi rimovibili |
| Manutenzione generale | Panno umido e detergente delicato |
| Manutenzione delle parti in plastica | Acqua saponata, niente abrasivi |
| Conservazione | Luogo pulito e asciutto, cartuccia rimossa |
| Sicurezza | Non utilizzare in interni, indossare guanti, tenere i bambini a distanza |
| Certificazione | 0359-18PIN: 0359CS02552 |
| Paesi di compatibilità | DE, AT, CH, SK |
Domande frequenti - Crossfire Klarstein
Domande degli utenti su Crossfire Klarstein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Barbecue in formato PDF gratuitamente! Trova il tuo manuale Crossfire - Klarstein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Crossfire del marchio Klarstein.

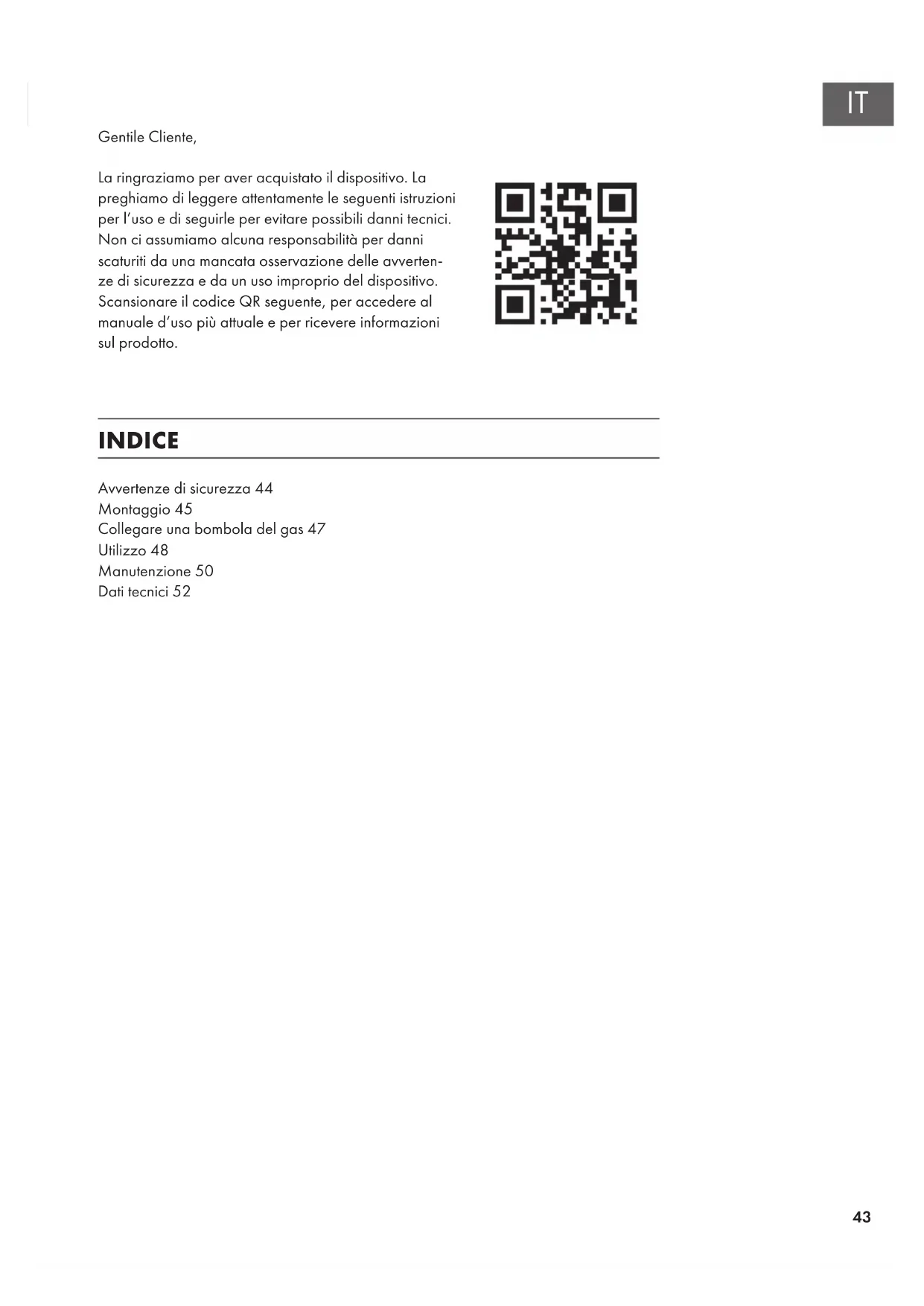

MANUALE UTENTE Crossfire Klarstein
La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 44
Montaggio 45
Collegare una bombola del gas 47
Utilizzo 48
Manutenzione 50
Dati tecnici 52
AVVERTENZE DI SICUREZZA
Leggere attentamente le seguenti avvertenze di sicurezza. Conservare il manuale d'uso.
IL DISPOSITIVO PUÒ ESSERE UTILIZZATO SOLO ALL'APERTO
- La griglia non può essere utilizzata come stufa.
- La temperatura superficiale dell'elemento bruciante può essere superiore a 800 °C.
- I componenti accessibili possono essere estremamente caldi.
- Tenere assolutamente i bambini lontano dal dispositivo.
- Il dispositivo deve trovarsi ad almeno 0,6 metri di distanza da materiali infiammabili durante il funzionamento.
- Utilizzare il dispositivo solo su superfici orizzontali e stabili.
• Non spostare il dispositivo mentre si griglia o lo si lascia raffreddare. - Dopo l'uso, chiudere la valvola sul regolatore di pressione della cartuccia o della bombola del gas.
- Non mettere in funzione il dispositivo se sono presenti danni o se la guarnizione in gomma della valvola non tiene.
- Quando si utilizza il cesto per grigliare o quando si toccano superfici bollenti, indossare sempre guanti da barbecue. Le fessure di ventilazione e l'afflusso dell'aria devono sempre essere puliti e aperti.
- Non apportare modifiche strutturali al dispositivo. I componenti con il marchio del produttore non possono essere manipolati dall'utente.
- Cambiare la cartuccia del gas solo in ambienti ben ventilati e lontano da fonti di calore.
- Il tubo flessibile del gas non deve essere piegato o arrotolato.
- Assicurarsi sempre che il bruciatore sia spento, prima di rimuovere la cartuccia del gas.
- Quando si inserisce una nuova cartuccia del gas, controllare sempre che la valvola di gomma sul regolatore di pressione tenga. Se si nota odore di gas, controllare assolutamente le guarnizioni!
- Se si utilizza questo dispositivo a gas in ambienti freddi o umidi, può comparire della condensa sotto alla cartuccia del gas. Per proteggere le superfici sensibili dalla condensa, posizionare un'apposita vaschetta di raccolta sotto alla cartuccia del gas.
- Una ventilazione sufficiente è assolutamente necessaria per la combustione e l'efficienza del dispositivo. Non utilizzare mai il dispositivo in locali chiusi o coperti.
- In caso di venti di velocità superiore a 2 m/s, il bruciatore del dispositivo deve essere posizionato in modo da essere protetto dal vento.
Volume di consegna
| 1 |  | *1 | 4 |  | *1 |
| 2 |  | *1 | 5 | *4 | |
| 3 |  | *1 | |||
Montaggio
Montare i piedi di appoggio sul lato inferiore. Inserire la vaschetta degli aromi.
Tirare fuori il telaio della griglia.

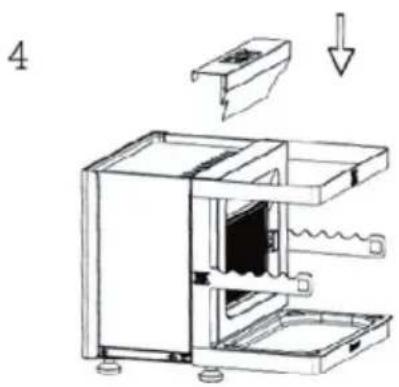

Posizionare lo schermo termico.

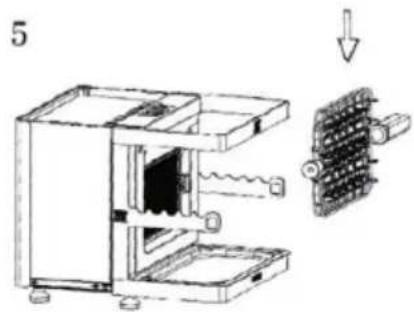

Inserire il cesto per grigliare.
Utilizzare su una superficie orizzontale.

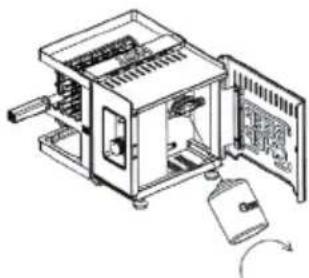

COLLEGARE UNA BOMBOLA DEL GAS
Il dispositivo può essere utilizzato solo con una miscela di gas butano e propano (bassa pressione) ed è dotato di un tubo flessibile con relativo regolatore di pressione (regolatore certificato per BSEN 16129:2013). Se le guarnizioni ad anello sul regolatore di pressione sono difettose, il dispositivo non può essere utilizzato. Controllare le guarnizioni, prima di collegare una nuova cartuccia del gas.
- Aprire lo sportello posteriore e ruotare il rubinetto del gas in senso orario nella posizione Min "-".
- Avvitare la cartuccia in senso orario per collegarla al regolatore.
- Ruotare il rubinetto del gas in senso antiorario nella posizione Max "+" per aprire la valvola del gas. Ruotare il rubinetto del gas in senso orario nella posizione Min "-" per chiudere la valvola del gas.
- Per cambiare la cartuccia, ruotare il rubinetto del gas in senso orario nella posizione Min "-". Ruotare poi la cartuccia vuota in senso antiorario per staccarla dal regolatore.
IMPORTANTE: le cartucce del gas devono essere conservate in verticale, all'aperto e fuori dalla portata dei bambini. Non conservare mai le cartucce di gas a temperature superiori a 50 °C. Non conservare mai le cartucce di gas vicino a fuoco o altre fonti di calore.
UTILIZZO
Accensione
- Ruotare la manopola del gas in posizione "OFF".
- Collegare la cartuccia del gas alla griglia girarrosto seguendo le istruzioni.
- Ruotare il rubinetto del gas in senso antiorario nella posizione Max (ore 9).
- Per accendere il bruciatore, premere la manopola in posizione ore 9 per un massimo di 5 secondi e premere poi brevemente il tasto rosso dell'accensione piezo. Tenere poi premuta la manopola del gas per altri 5-20 secondi, fino a quando il bruciatore inizia a diventare rosso ardente.
- Se il bruciatore non si è acceso dopo 2 tentativi, chiudere la manopola del gas e attendere 5 minuti, prima di ripetere la procedura di accensione.
- Quando il bruciatore si è acceso, è possibile regolare il bruciatore ruotando la manopola del gas in senso orario, su una posizione a piacere tra MAX (he) e MIN(he).
- Per spegnere la griglia, ruotare il rubinetto del gas in senso orario, in posizione “-”. Quando il bruciatore si è spento, ruotare la manopola del gas in posizione “OFF”.
IMPORTANTE: se dopo diversi tentativi il bruciatore non si è acceso, rivolgersi al gestore del gas, al rivenditore da cui è stato acquistato il dispositivo o a un tecnico qualificato per supporto e riparazioni. Non cercare assolutamente di risolvere il problema in modo autonomo.

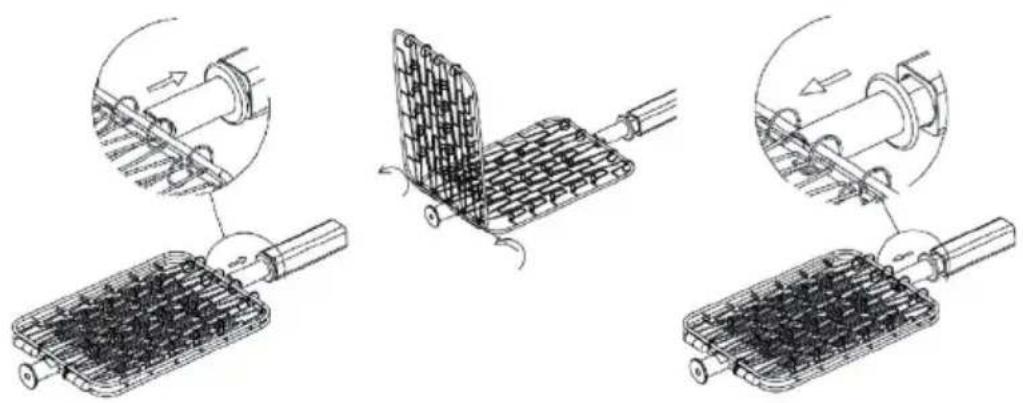

Utilizzare il cesto per grigliare
Avvertenza: rischio di ustioni
Utilizzare sempre guanti da barbecue per maneggiare il cesto per grigliare.
Griglia
Pulizia, manutenzione e stoccaggio
Opere di pulizia e manutenzione devono essere realizzate solo a dispositivo freddo e con rubinetto del gas chiuso.
Se il Crossfire non viene utilizzato per lunghi periodi, consigliamo di togliere la cartuccia dal dispositivo. Pulire il dispositivo prima dello stoccaggio con un panno umido e un detergente delicato. Conservare il dispositivo in un luogo pulito e asciutto. Le cartucce del gas devono essere conservate in un luogo ben ventilato e al riparo dalla luce solare diretta.
Componenti in plastica: lavarli con un panno umido e acqua e sapone. Risciacquarli con acqua. Non utilizzare prodotti abrasivi, sgrassanti o detergenti per griglie concentrati.
Cesto per grigliare e contenitori: utilizzare un detersivo delicato. Per macchie ostinate, è possibile utilizzare polvere abrasiva. Sciacquare con acqua. Il cesto per grigliare è adatto a lavastoviglie.
Controllo di perdite
Prima dell'utilizzo, controllare sempre il dispositivo per eventuali perdite!
Non controllare mai se c'è una perdita con fiamme libere! Utilizzare acqua e sapone per controllare eventuali perdite. Se si formano bolle è assolutamente necessario cambiare la guarnizione.
- Se si nota una perdita (odore di gas), spostare il dispositivo in un luogo ben ventilato. Realizzare il controllo e la riparazione di perdite sempre all'aperto.
- Soluzione saponosa per localizzare facilmente la perdita: 1 parte di detergente per piatti + 3 parti d'acqua.
- Il rubinetto del gas deve essere in posizione “-”. Collegare la cartuccia del gas al regolatore e mettere la valvola del gas in posizione ore 9.
- Mettere poi la soluzione saponosa sui collegamenti del tubo flessibile. Se compaiono bolle di sapone, c'è una perdita che deve essere riparata prima di procedere all'utilizzo.
- Una volta risolto il problema, ripetere il controllo. Chiudere poi l'afflusso del gas.
- Se il problema persiste e non si è in grado di risolverlo autonomamente, rivolgersi al rivenditore.
Regolatore e tubo flessibile
- Utilizzare solo regolatori e tubi flessibili autorizzati all'uso con pressione LPG di 50 mbar. La vita utile del regolatore stimate è di circa 10 anni. Si consiglia di sostituire il regolatore entro 10 anni dalla data di produzione. Si prega di controllare la data di produzione in queste istruzioni.
- L'utilizzo di un regolatore o di un tubo flessibile non autorizzato non è permesso. Possono essere utilizzati solo regolatori, collegamenti e tubi flessibili del gas descritti in questo manuale.
- I tubi e regolatori utilizzati devono rispettare le normative a riguardi del Paese in cui vengono utilizzati. La lunghezza del tubo deve essere di 0,3 m (massimo). Un tubo danneggiato deve essere sostituito.
- Assicurarsi che il tubo non sia otturato, piegato o arrotolato. Il tubo non deve entrare in contatto con componenti del dispositivo, a eccezione dei componenti di collegamento.
- Se il problema persiste e non si è in grado di risolverlo autonomamente, rivolgersi al rivenditore.

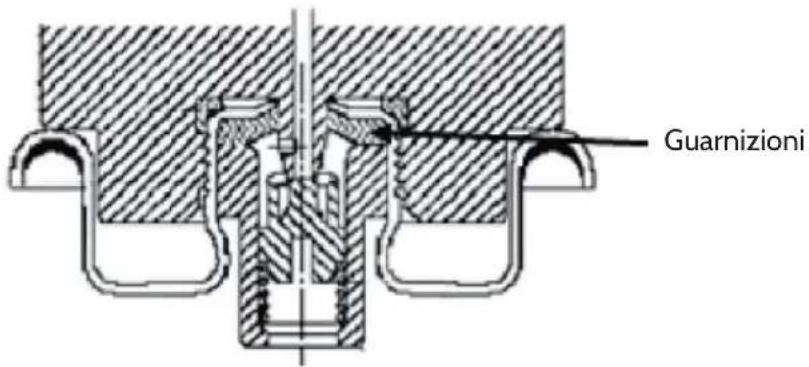

Guarnizioni del regolatore
| Paesi | DE - AT - CH - SK | ||
| Potenza 3,35 kW |  | 0359-18PIN: 0359CS02552 | |
| Consumo di gas 239 g/h | |||
| Tipo di gas Miscela di butano-propano | |||
| Pressione in uscita del regolatore 50 mbar | |||
| Dimensioni iniettore 0,85 mm | |||
| Cartuccia del gas Cartuccia pressione di vapore butano-propano | |||
| Utilizzare solo le cartucce con filettatura EN417. Possono essere utilizzati solo i seguenti modelli: Campingaz-CV470PLUS / Coleman-3000004541 / Weber-26100 / Cadac-CA445-N / Optimus-8019963 / PRIMUS-P220261, P220251 / JETBOIL-JETPWR-450 / EDELRID-733074500000. L'utilizzo di altre cartucce può essere pericoloso. | |||
| UTILIZZARE SOLO ALL'APERTO | |||
| Leggere il manuale d'uso prima di mettere in funzione il dispositivo.Avvertenze per proprietario/utente:La temperatura superficiale dell'elemento bruciante può essere superiore a 800 °C.Durante l'utilizzo, mantenere una distanza di sicurezza di almeno 0,6 m da oggetti infiammabili.Utilizzare il dispositivo su una superficie orizzontale e stabile.Tenere lontani i bambini.Non spostare il dispositivo mentre si griglia o lo si lascia raffreddare.Dopo l'uso, chiudere la valvola sul regolatore di pressione della cartuccia o della bombola del gas.NON mettere in funzione il dispositivo se sono presenti danni o se la guarnizione in gomma della valvola non tiene.Quando si utilizza il cesto per grigliare o quando si toccano superfici bollenti, indossare SEMPRE guanti da barbecue.Le fessure di ventilazione e l'afflusso dell'aria devono sempre essere puliti e aperti.Non apportare modifiche strutturali al dispositivo. | |||
| Chal-Tec GmbH, Wallstr 16, 10179 Berlino | |||
