Tipo de producto	Barbacoa de gas vertical
Marca	Klarstein
Modelo	Crossfire
Número de modelo	10033288
Potencia	3,35 kW
Consumo de gas	239 g/h
Tipo de gas	Mezcla butano-propano
Presión del regulador	50 mbar
Tamaño de los inyectores	0,85 mm
Cartucho de gas compatible	Rosca EN417
Encendido	Piezoeléctrico
Uso	Solo exterior
Distancia de seguridad	0,6 m mínimo de materiales inflamables
Superficie de cocción	Rejilla y cesta para freír incluidas
Cesta para freír	Apto para lavavajillas
Bol aromático	Incluido
Escudo térmico	Incluido
Patas	4 patas desmontables
Mantenimiento general	Paño húmedo y detergente suave
Mantenimiento de piezas de plástico	Agua jabonosa, sin abrasivos
Almacenamiento	Lugar limpio y seco, cartucho retirado
Seguridad	No usar en interiores, usar guantes, mantener a los niños alejados
Certificación	0359-18PIN: 0359CS02552
Países de compatibilidad	DE, AT, CH, SK

Preguntas frecuentes - Crossfire Klarstein

¿Cómo encender la barbacoa Crossfire?

Gire el botón de gas a la posición OFF. Conecte el cartucho de gas. Abra la llave de gas en la posición máxima (9 en punto). Presione el botón de gas durante un máximo de 5 segundos, luego presione brevemente el botón rojo de encendido piezoeléctrico. Mantenga presionado el botón de gas de 5 a 20 segundos hasta que el quemador se ponga al rojo vivo.

¿Qué tipo de gas usar con la Crossfire?

Use una mezcla de butano y propano (GPL) con un regulador de presión de 50 mbar y una manguera conforme a la norma BSEN 16129:2013. El cartucho debe tener una rosca EN417.

¿Se puede usar la barbacoa en interiores?

No, la barbacoa Crossfire está estrictamente destinada a uso en exteriores en un lugar bien ventilado. No la use nunca en una habitación cerrada o cubierta.

¿Cómo detectar una fuga de gas?

Prepare una solución jabonosa (1 volumen de detergente por 3 volúmenes de agua). Aplíquela en las conexiones de la manguera después de abrir el gas en la posición de las 9 en punto. Si se forman burbujas, hay una fuga. Nunca use una llama desnuda.

¿Cómo limpiar la barbacoa Crossfire?

Espere a que el aparato se enfríe y cierre la llave de gas. Limpie con un paño húmedo y un detergente suave. Para las piezas de plástico, use agua jabonosa y enjuague. La cesta para freír se puede poner en el lavavajillas.

¿La cesta para freír es apta para lavavajillas?

Sí, la cesta para freír es apta para lavavajillas. Para el recipiente, use un detergente suave o polvo abrasivo para manchas difíciles, luego enjuague.

¿Cuál es la potencia de la barbacoa?

La potencia máxima es de 3,35 kW, con un consumo de gas de 239 g/h.

¿Cómo cambiar el cartucho de gas?

Cierre la llave de gas en la posición '-' (sentido horario). Desenrosque el cartucho vacío en sentido antihorario. Enrosque el cartucho nuevo en sentido horario. Verifique las juntas y realice una prueba de fugas antes de usar.

¿Qué hacer si el quemador no se enciende?

Si el quemador no se enciende después de dos intentos, espere 5 minutos antes de volver a intentarlo. Si el problema persiste, contacte a su distribuidor o a un proveedor calificado. No intente repararlo usted mismo.

¿Cómo mantener las piezas de plástico de la barbacoa?

Lave las piezas de plástico con un paño suave y agua jabonosa, luego enjuague con agua limpia. No use productos abrasivos, desengrasantes o limpiadores concentrados.

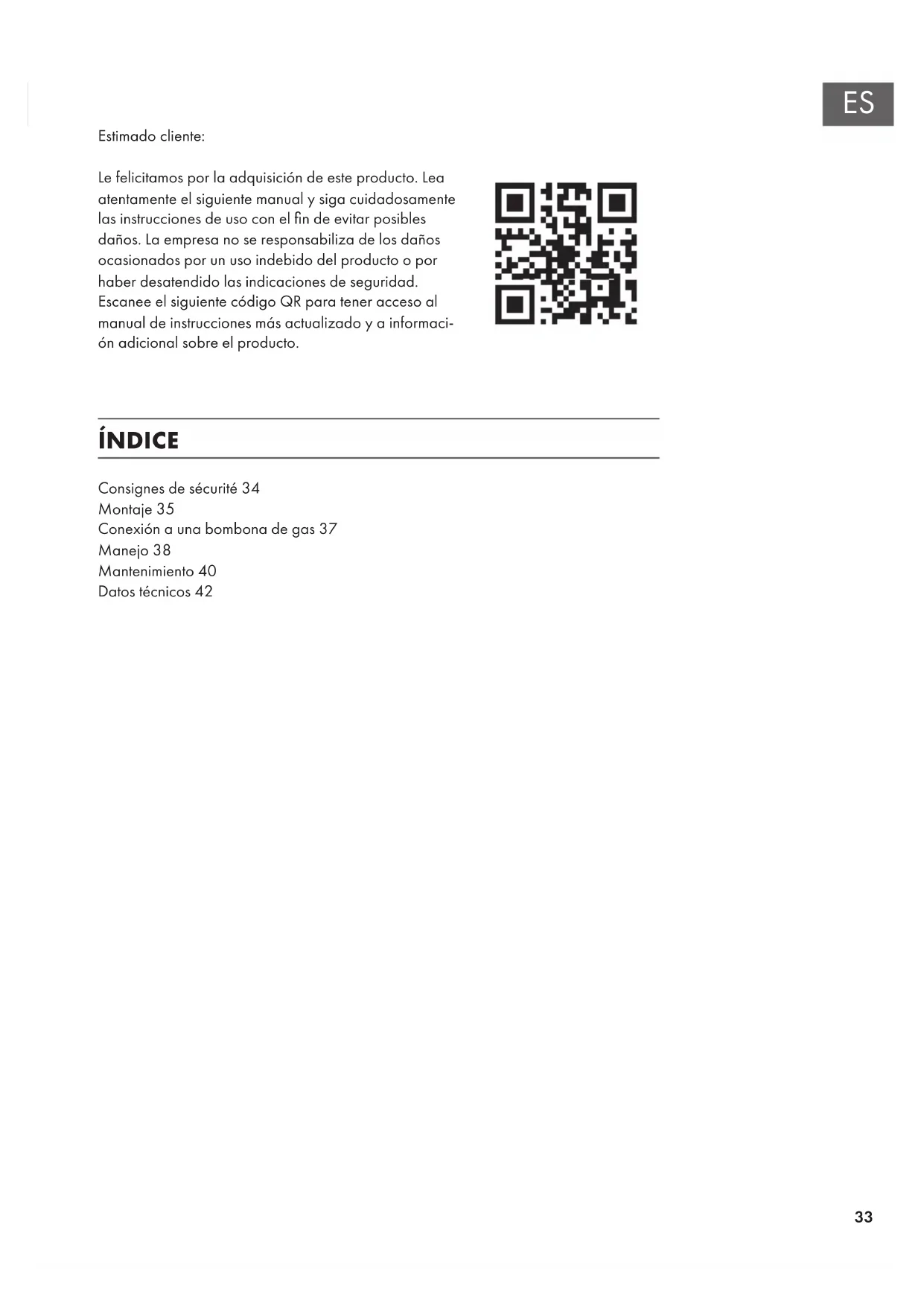

MANUAL DE USUARIO Crossfire Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para tener acceso al manual de instrucciones más actualizado y a información adicional sobre el producto.

Conexión a una bombona de gas 37

Manejo 38

Mantenimiento 40

Datos técnicos 42

INDICACIONES DE SEGURIDAD

Lea atentamente las siguientes indicaciones de seguridad. Conserve este manual para consultas posteriores.

EL APARATO DEBE UTILIZARSE SOLAMENTE AL AIRE LIBRE

• No se permite utilizar la parrilla como calefacción.
• La temperatura de la superficie del elemento combustible puede superar los 800 °C.
• Las piezas accesibles pueden alcanzar temperaturas muy elevadas.
• Mantener a los niños alejados.
• El aparato debe mantenerse alejado de materiales inflamables al menos a 0,6 m durante su funcionamiento.
• Utilice el aparato solamente en superficies horizontales firmes.
• El aparato no debe moverse durante el enfriado ni el funcionamiento.
• Después de su uso, cierre la válvula en el regulador de presión del cartucho y/o la bombona de gas.
• En caso de daños o de juntas de goma de la válvula desgastadas, no ponga en marcha el aparato.
• Utilice guantes ignífugos siempre que utilice el cesto de asado y manipule superficies calientes. Las ranuras de ventilación y el suministro de aire deben estar siempre limpios y abiertos.
• No realice ninguna transformación en el aparato. Las piezas selladas por el fabricante no deben ser manipuladas por el usuario.
• El cartucho de gas solo puede sustituirse en un entorno bien ventilado y alejado de fuentes de calor.
• El tubo flexible de gas no debe doblarse ni retorcerse.
• Asegúrese siempre de que el quemador esté apagado antes de cambiar el cartucho de gas.
• Al colocar un nuevo cartucho de gas, se debe comprobar que la válvula de goma del regulador de presión selle correctamente. En caso de notar olor a gas, compruebe las juntas inmediatamente.
• Al utilizar este aparato de gas con tiempo frío o húmedo, se puede formar agua condensada bajo el cartucho de gas. Para proteger a las superficies sensibles de esta agua condensaba, recomendamos colocar un recipiente colector adecuado bajo el cartucho de gas.
• Es necesaria suficiente ventilación para realizar la combustión y que el aparato trabaje de manera eficiente. Nunca utilice el aparato en entornos cerrados o cubiertos.
• Con velocidades de viento por encima de 2m/s, el quemador debe colocarse protegido del viento.

MONTAJE

Contenido del paquete

1		*1	4		*1
2		*1	5		*4
3		*1

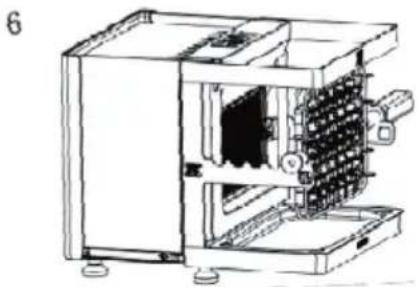

Montaje

Montar las patas en la parte inferior. Colocar la bandeja aromática.

Extraer el marco de la parrilla.

Colocar el cesto para la parrilla.

Colocar la pantalla térmica.

Manejar en una superficie horizontal.

CONEXIÓN A UNA BOMBONA DE GAS

El aparato es adecuado solamente para utilizar con una mezcla de gas butano y propano (baja presión) y está equipado con un tubo flexible con el regulador de presión correspondiente (regulador certificado para BSEN 16129:2013). Si las juntas de sellado del regulador de presión se encuentran en mal estado, el aparato no debe ponerse en marcha. Compruebe todas las juntas antes de conectar un nuevo cartucho de gas al aparato.

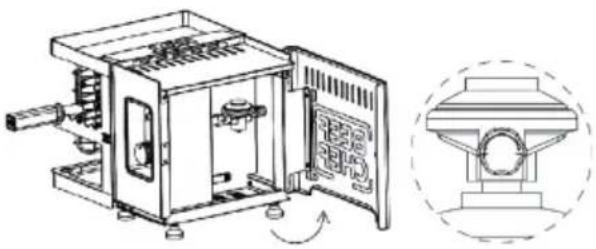

1. Abra la puerta trasera y gire la llave de gas en sentido horario hacia la posición "-".

1. Atornille el cartucho en el sentido horario para encajarlo al regulador.

2. Gire la llave de gas en sentido antihorario a la posición máxima "+" para abrir la válvula de gas. Mueva la llave de gas en sentido horario hasta la posición "-" para cerrar la válvula.

3. Para cambiar los cartuchos, gire primero la llave de gas en sentido horario a la posición mín "-". A continuación, desenrosque el cartucho vacío en sentido antihorario para separarlo del regulador.

IMPORTANTE: Los cartuchos de gas deben conservarse al aire libre, en posición vertical y fuera del alcance de los niños. El cartucho de gas nunca debe almacenarse a temperaturas superiores a 50 °C. El cartucho de gas no debe conservarse cerca de fuego ni de otras fuentes de calor.

MANEJO

Encendido

1. Gire el botón de gas hasta la posición "OFF".
2. Conecte el cartucho de gas a la parrilla según las instrucciones.
3. Abra la llave de gas en sentido antihorario hasta la posición máx. (colocación a las 9 horas).
4. Para encender el quemador, presione el botón del gas en la posición de las 9 horas durante un máximo de 5 segundos y a continuación presione el botón rojo de la ignición piezoléctrica. A continuación, mantenga pulsando el botón de gas durante otros 5-20 segundos hasta que el quemador brille en color rojo.

Encendido piezoléctrico

Cabezal de gas

1. Si el quemador no se ha encendido a los dos intentos, apague el botón de gas y espere 5 segundos antes de repetir el proceso de ignición.
2. Si el quemador está encendido, puede regularlo girando el botón de gas en sentido antihorario en una posición situada entre MAX y MIN( )
3. Para apagar la parrilla, gire la llave de gas en sentido horario a la posición "-". En cuanto el quemador se apague, gire el botón de gas a la posición "OFF".

IMPORTANTE: Si el quemador no se enciende tras repetidos intentos, contacte con su distribuidor de gas o con el distribuidor donde haya adquirido el aparato o con un proveedor cualificado para posible soporte o reparación. Nunca intente reparar el problema usted mismo.

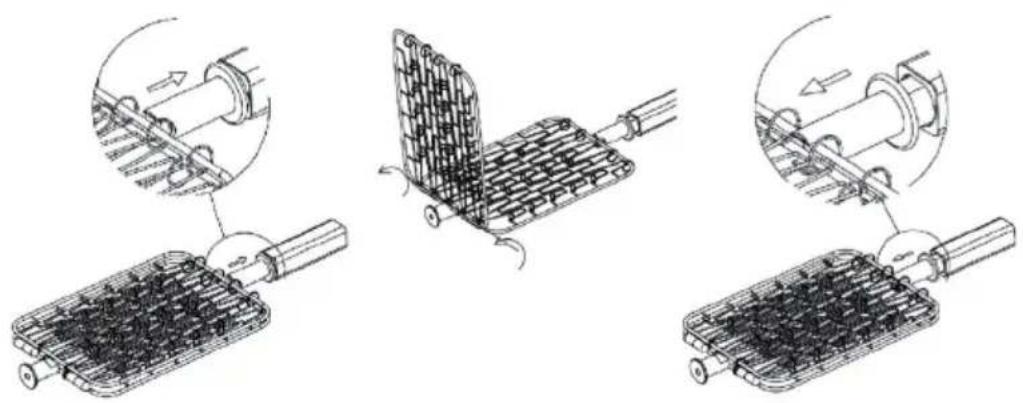

Utilización del cesto de la parrilla

Advertencia: Riesgo de quemaduras

Utilice siempre guantes de cocina cuando manipule el cesto.

Cesto de asado

Limpieza, cuidado y almacenamiento

Los trabajos de limpieza y mantenimiento solamente deben realizarse con el aparato frío y con la llave de gas cerrada.

Si no utiliza el Beef Chef durante un periodo prolongado de tiempo, el cartucho de gas debe quitarse del aparato. Limpie el aparato antes de almacenarlo con un paño húmedo y un producto de limpieza neutro. Conserve el aparato en un lugar seco y limpio. El cartucho de gas debe guardarse siempre en un lugar bien ventilado y protegido de la luz directa del sol. A continuación, mantenga pulsando el botón de gas durante otros 5-20 segundos hasta que el quemador brille en color rojo.

Piezas de plástico: Lavar con un paño suave y agua con jabón y enjuagar con agua. No utilice productos abrasivos, desengrasantes ni limpiadores concentrados.

Cesto y recipiente: Utilice detergente neutro. El polvo limpiador puede utilizarse en caso de manchas muy incrustadas para a continuación enjuagarse con agua. El cesto es apto para lavarse en lavavajillas.

Comprobación de fugas

Antes de utilizar el aparato debe realizarse una comprobación de fugas.

Nunca compruebe una fuga con una llama abierta. Utilice agua con jabón para tal menester. En caso de que se formen burbujas, cambie la junta.

• Si se detecta una fuga en el aparato (olor a gas), muévala a un lugar bien ventilado. Realice la comprobación de fugas y su reparación al aire libre.
• La solución de agua con jabón para detectar fugas es de 1 parte de lavavajillas + 3 partes de agua.
• La llave de gas debe estar cerrada "-". Conecte el cartucho de gas a un regulador y coloque la válvula de gas en la posición de las 9 horas.
• A continuación, aplique la solución de agua y jabón a la junta de la tubería. En caso de que se formen burbujas, existirá una fuga que deberá solucionarse antes de utilizar el aparato.
• Repita la comprobación tras la reparación. A continuación, cierre el suministro de gas.
• Si el problema persiste y no puede solucionarlo usted mismo, contacte con su distribuidor.

Regulador y conducto

• Utilice solamente el regulador y conductos autorizados para la presión LPG 50 mbar. La esperanza de vida útil del regulador está estimada en 10 años. Se recomienda cambiar el regulador dentro de los primeros 10 años tras la fecha de fabricación. Compruebe la fecha de fabricación en estas instrucciones.
• No se permite el uso de un regulador o conducto no autorizados. Solamente se podrán utilizar los reguladores, conexiones y conductos de gas descritos en estas instrucciones.
• El conducto empleado y regulador deben cumplir con las normas de su país. La longitud del conducto debe ser de 0,3 (como máximo). Debe sustituir un conducto en mal estado.
• Asegúrese de que el conducto no se obstruya, atrape ni retuerza. El conducto no debe entrar en contacto con componentes del aparato excepto las piezas de conexión.
• Si el problema persiste y no puede solucionarlo usted mismo, contacte con su distribuidor.

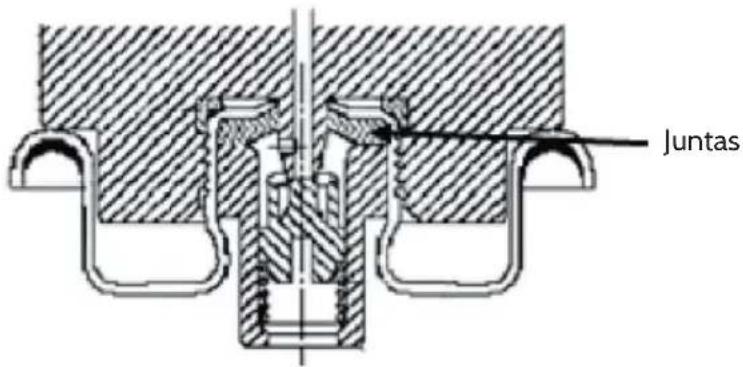

Juntas del regulador

Juntas

DATOS TÉCNICOS

Número de modelo	10033288
Países	DE - AT - CH - SK
Potencia 3,35 kW			0359-18PIN: 0359CS02552
Consumo de gas 239 g/h
Tipo de gas Mezcla de butano y propano
Presión de salida del regulador 50 mbar
Tamaño del inyector 0,85 mm
Cartucho de gas Mezcla de gas vaporizado a presión de butano y propano
Utilice solamente los cartuchos con rosca EN417. Solamente deben utilizarse los siguientes modelos: Campingaz-CV470PLUS / Coleman-3000004541 / Weber-26100 / Cadac-CA445-N / Optimus-8019963 / PRIMUS-P220261, P220251 / JETBOIL-JETPWR-450 / EDELRID-733074500000. Puede ser peligroso utilizar otro tipo de cartuchos de gas.
UTILIZAR SOLAMENTE AL AIRE LIBRE
Lea el manual de instrucciones antes de poner en marcha el aparato.Indicaciones para el usuario/a :Lea el manual de instrucciones antes de poner en marcha el aparato.Indicaciones para el usuario/a:La temperatura de la superficie del elemento combustible puede superar los 800 °C.Durante el uso, guardar una distancia de seguridad con objetos inflamables de al menos 0,6 m.Utilice el aparato solamente en superficies horizontales firmes.Las piezas accesibles pueden alcanzar temperaturas muy elevadas.Mantener alejados a los niños.El aparato no debe moverse durante el enfriado ni el funcionamiento.Después de su uso, cierre la válvula en el regulador de presión del cartucho o la bombona de gas.En caso de daños o de juntas de goma de la válvula desgastadas, no ponga en marcha el aparato.Utilice guantes SIEMPRE que utilice el cesto de asado y manipule superficies calientes.Las ranuras de ventilación y el suministro de aire deben estar siempre limpios y abiertos.No realice ninguna transformación en el aparato.
Chal-Tec GmbH, Wallstrafte 16, 10179 Berlín (Alemania).
