MANUAL DE USUARIO Beef Brisket Klarstein

Barbacoa de ahumadero

Barbecue fumoir

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

INDICACIONES DE SEGURIDAD

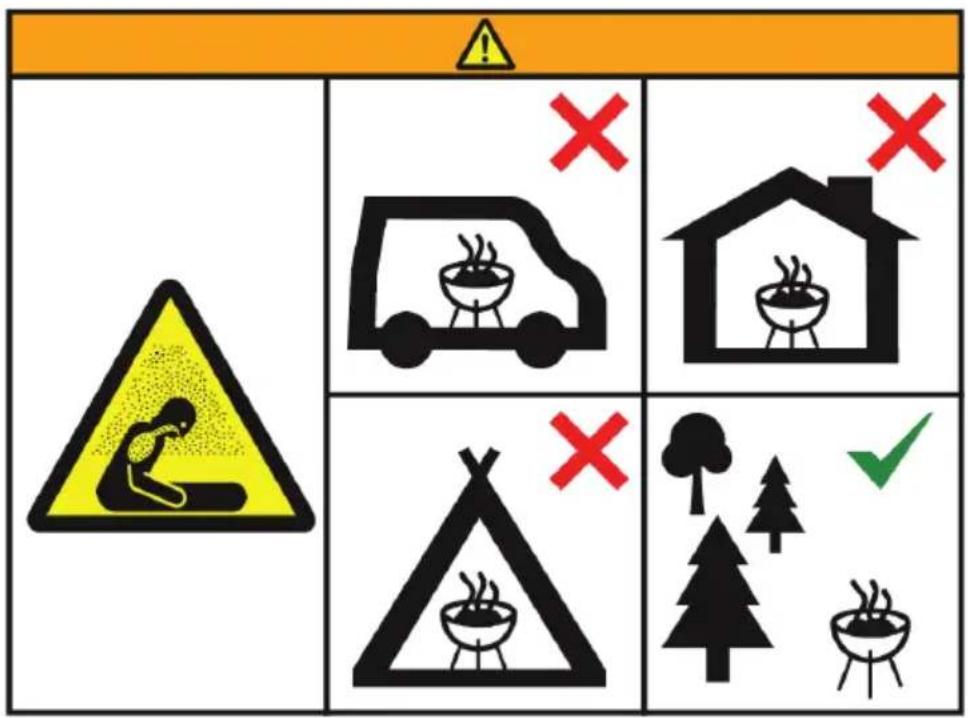

ADVERTENCIA

¡Riesgo de asfi xia! La chimenea de jardín está concebida para utilizarse únicamente en el exterior. No debe utilizarse en un edifi cio, garaje o área cerrada. Se pueden crear humos tóxicos y provocar asfi xia.

• La chimenea no está diseñada para fines comerciales.
• Solamente un adulto debe operar la chimenea. Mantenga a niños y mascotas a una distancia segura.
• No utilice gasolina, alcohol, gasolina para encendedores ni otros líquidos explosivos para encender la chimenea.
• Utilice la chimenea únicamente después de haberla montado completamente y comprobado que todas sus piezas están correctamente atornilladas.
• No instale la chimenea sobre superficies hechas de madera u otros materiales infl amables.
• Vacíe la chimenea después de cada uso. Deje una capa fi na de cenizas para proteger el fondo. Retire las cenizas cuando las brasas se hayan apagado y la chimenea se haya enfriado.
• No toque la chimenea hasta que se haya enfriado; utilice guantes resistentes al calor durante el manejo de la misma.

• Guarde la chimenea después de que se haya enfriado y haya retirado las cenizas.

• Utilice siempre utensilios y guantes resistentes al calor cuando añada el material combustible o mueva la chimenea.

• No deje la chimenea sin supervisión cuando está encendida.
• Durante el uso, puede salir brasa muy caliente de la chimenea.
• No llene en exceso la chimenea con material de combustión. Añada más material combustible cuando el fuego se esté apagando. Si una parte de la chimenea se ilumina en rojo, significa que está llena en exceso.
• No coloque el material combustible cerca de las paredes de la chimenea, ya que las altas temperaturas las podrían dañar.
• No inhale el humo y evite que entre en contacto con sus ojos.
• Inspeccione la chimenea antes de cada uso para detectar cualquier deterioro.
• La superficie de metal puede decolorarse un poco por el uso.

Núm.	Pieza Imagen Núm.	Imagen Pieza
1	Carcasa de parrilla		2 Reji
3 Tapa			4		Rejilla para carbón
5 Chimenea			6 Rued
7	Mango para la parrilla de carbón		8 Eje
9 Mango			10 Ba
11 Estante frontal			12 So
13	Abrazadera para la placa frontal		14 Amorti
15	Pie delantero izquierdo		16		Pie delantero derecho
17	Pie trasero izquierdo		18		Pie trasero derecho

Núm.	Pieza Imagen Núm.	Imagen Pieza
19	Soporte para la tapa de la caja lateral		20		Soporte para la caja lateral
21	Caja lateral		22		Parrilla de carbón de la caja lateral
23	Tapa de la caja lateral		24		Parrilla de la caja lateral
25	Tapa de cierre de la caja lateral		26		Rejilla para el calentamiento
27	Puerta lateral		28		Cierre de amortiguador
29	Suspensión de la caja lateral		30 Termó
31	Colector de carbón

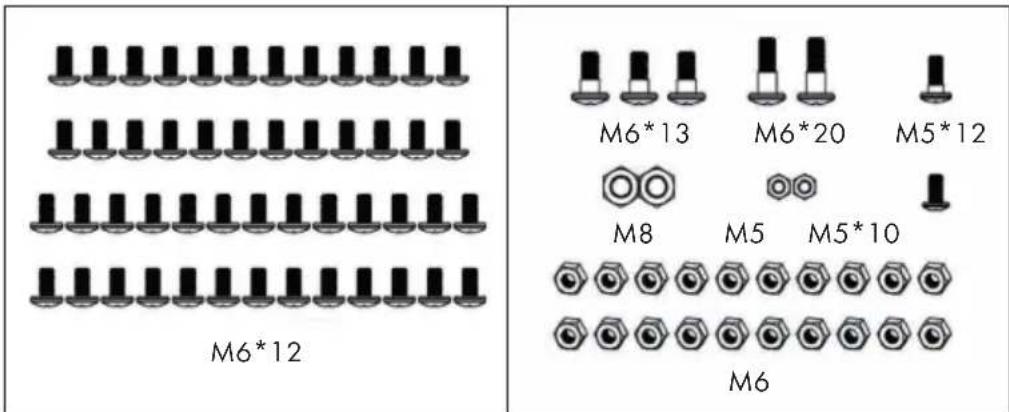

Piezas pequeñas

M6*12 M6*13 M6*20 M5*12 M8 M5 M5*10 M6

ENSAMBLAJE

1	2
Pie delantero izquierdo Pie delantero derecho	Pie trasero izquierdo Pie trasero derecho
Junta los pies. Junta los pies.
3	4

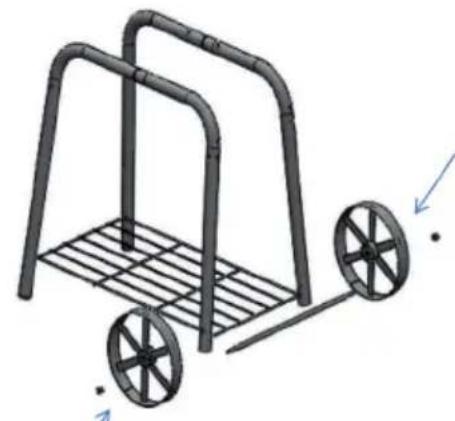

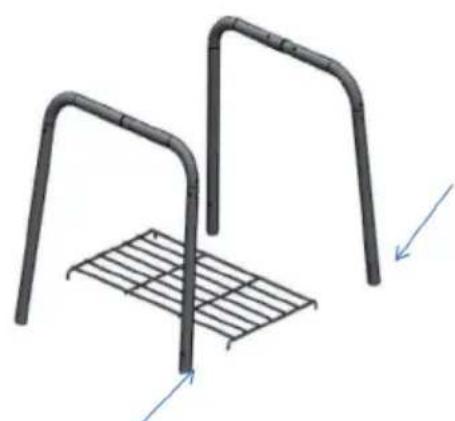

Instale el estante de almacenamiento. Instale el eje de la rueda y fije las ruedas con dos tuercas M8.

5		6

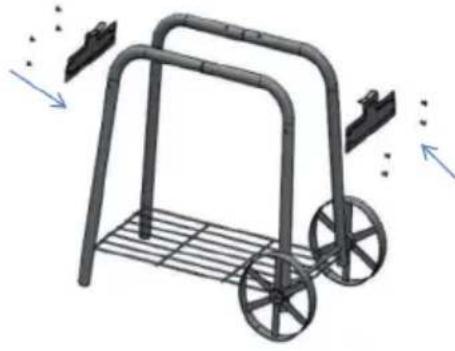

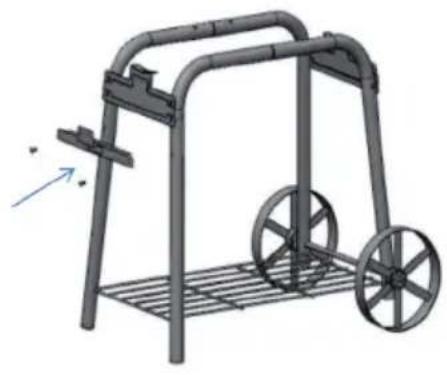

Fije los soportes con ocho tornillos M6*12.		Fije el soporte lateral de la caja con dos tornillos M6*12.
7		8

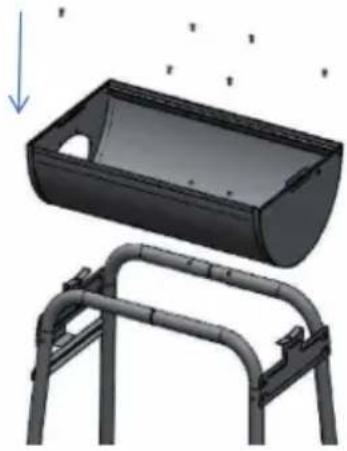

Fije la carcasa de la parrilla con 6 tornillos M6*12 y dos tuercas M6.		Atornille la tapa de la derecha con un tornillo M6*20.
9 10

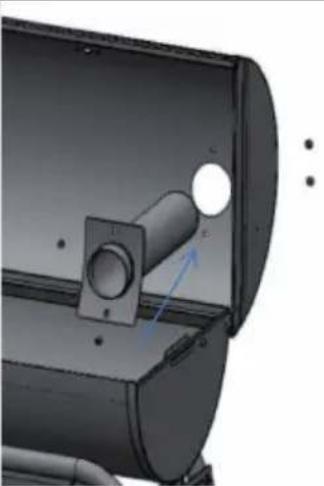

Atornille la tapa en el lado izquierdo con un tornillo M6*20.		Fije la chimenea con dos tornillos M6*12 y dos tuercas M6.
11 12
Fije la tapa de la chimenea (si no está preinstalada) con el resorte y la tuerca.		Fije el mango (si no está preinstalado) con cuatro tornillos M6*12 y cuatro tuercas M6.
13 14

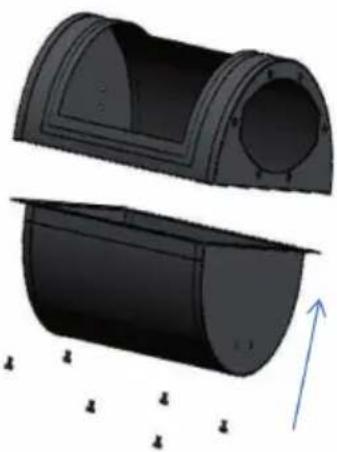

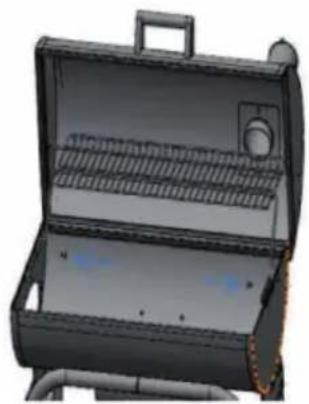

Fije las abrazaderas con dos tornillos M6*15.		Fije la caja lateral con seis tornillos M6*12.
15 16

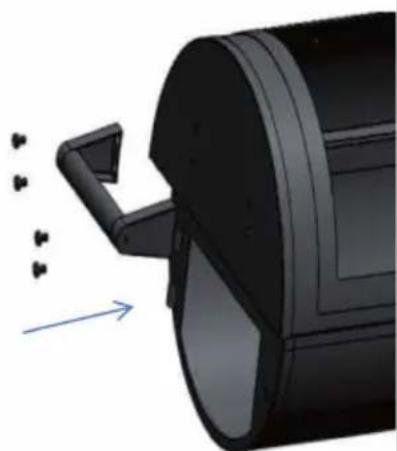

Fije el mango con cuatro tornillos M6*12 y cuatro tuercas M6.17 18		Fije la caja lateral con ocho tornillos M6*12 y dos tuercas M6.

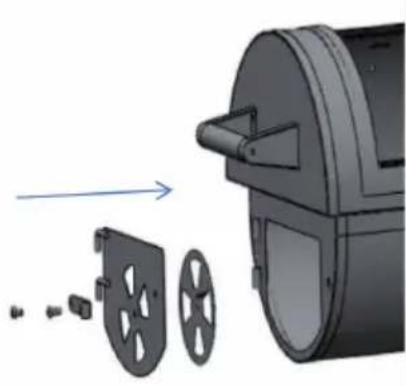

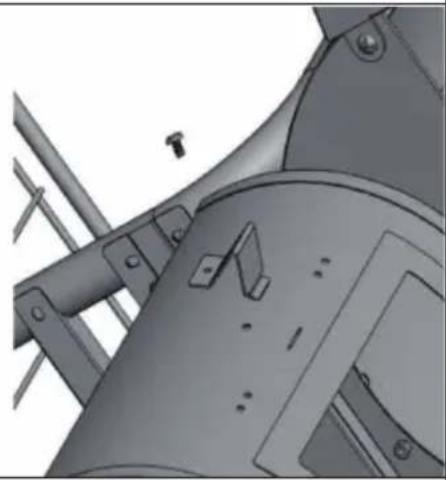

Fije la puerta lateral y el amortiguador (si no están preinstalados) con un tornillo M6*12 y una tuerca M6. A continuación, fije el cierre del amortiguador con un tornillo M5*12, una tuerca M5 y un tornillo M6*15.		Fije el soporte para la tapa de la caja lateral con un tornillo M5*10 y una tuerca M5.
19 20

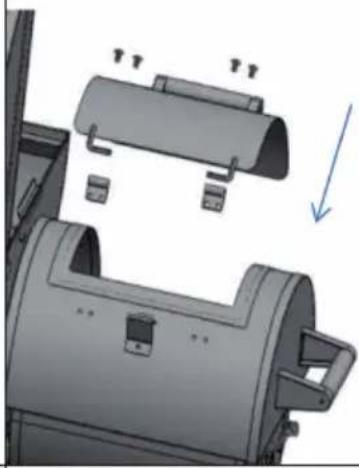

Fije el mango de la caja lateral con cuatro tornillos M6*12 y cuatro tuercas M6.21 22		Fije la tapa de la caja lateral (si no está preinstalada) con cuatro tornillos M5*10 y tuercas M5.

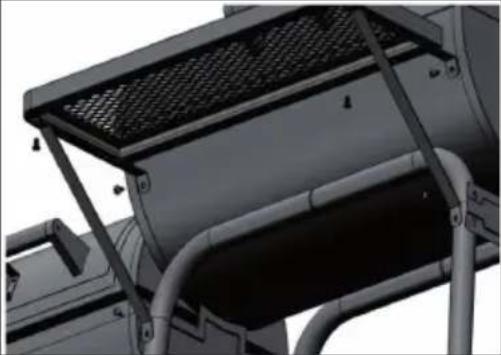

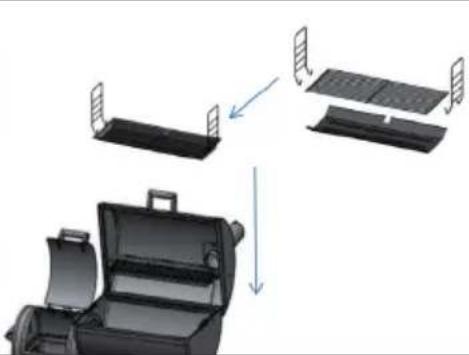

Fije el estante frontal con seis tornillos M6*12 y dos tuercas M6.		Inserte la rejilla para carbón.
23 24

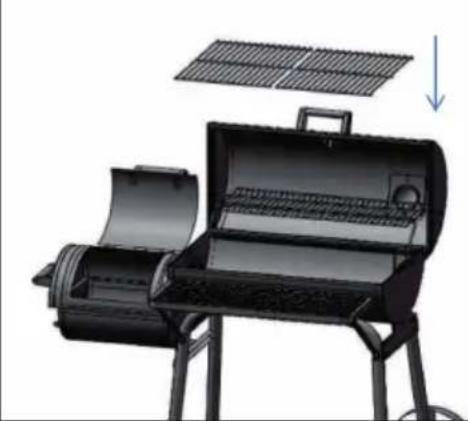

Inserte la rejilla. Inserte la rejilla para carbón de la caja lateral.
25 26

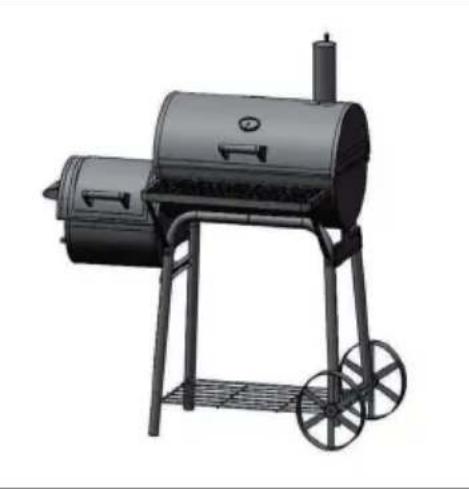

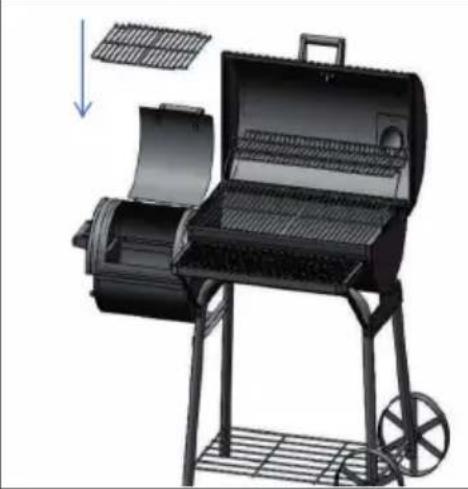

Inserte la rejilla de la caja lateral. Finalmente, fije el termómetro a la tapa.
