BEDIENUNGSANLEITUNG Crossfire Klarstein

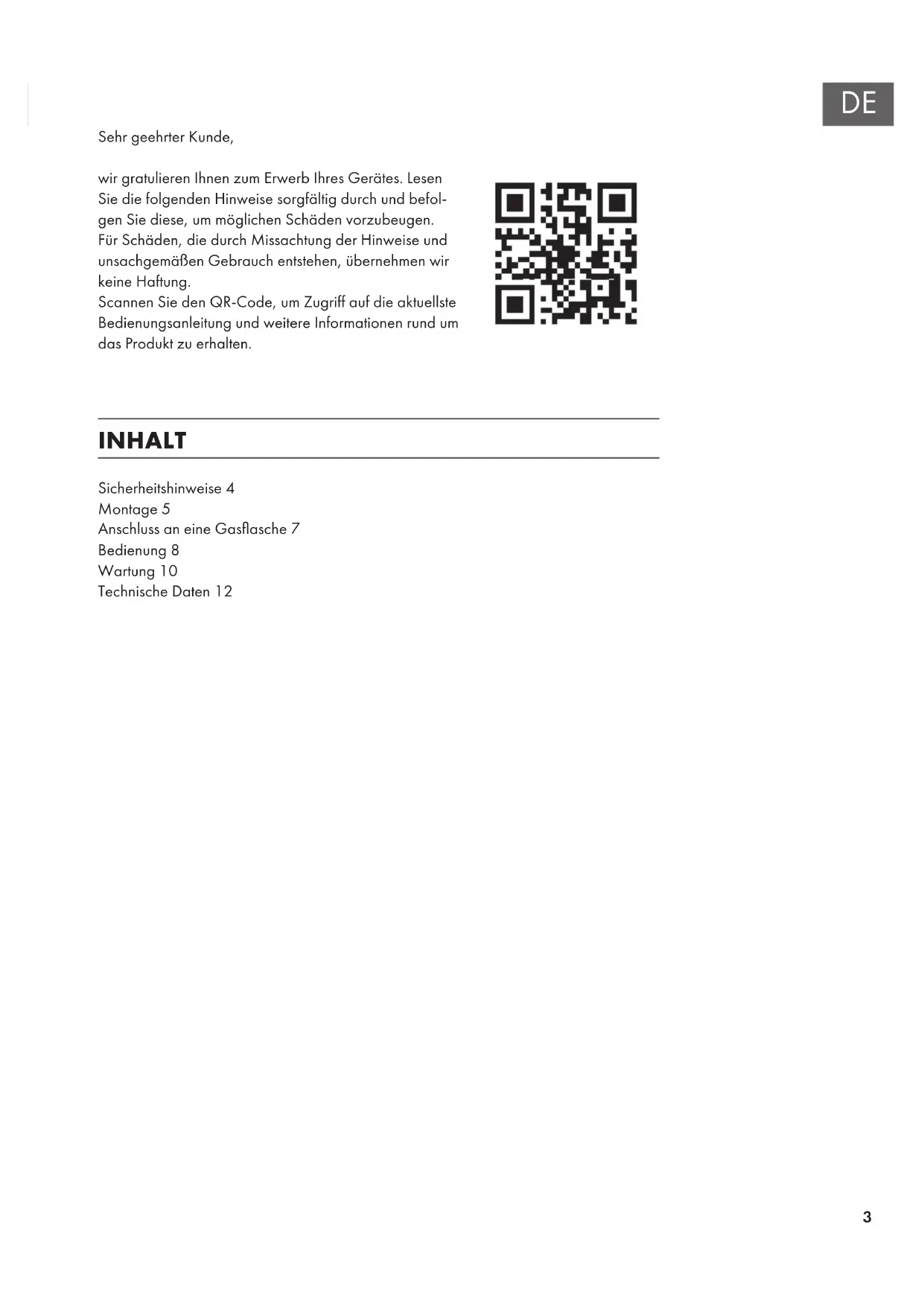

Sicherheitshinweise 4 Montage 5 Anschluss an eine Gasasche 7 Bedienung 8 Wartung 10 Technische Daten 12 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol- gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALT4

SICHERHEITSHINWEISE Lesen Sie fogende Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung auf. DAS GERÄT DARF NUR IM FREIEN VERWENDET WERDEN

• Es ist nicht gestattet, den Grill als Heizung zu verwenden.

• Die Oberächentemperatur am Brennelement kann mehr als 800 °C betragen.

• Zugängliche Teile können sehr heiß sein

• Kinder unbeding fernhalten

• Das Gerät muss während des Betriebs von brennbaren Materialien mindestens 0,6m ferngehalten werden.

• Benutzen Sie dieses Gerät nur auf horizontalen festen Oberächen.

• Das Gerät darf beim Grillen oder Abkühlen nicht bewegt werden.

• Nach Gebrauch das Ventil am Druckregler an der Kartusche und/oder Gas Flasche schließen.

• Bei Beschädigungen oder undichter Gummi-Ventildichtung Gerät nicht in Betrieb nehmen.

• Benutzen Sie bei Bedienung des Grillkorbs und heißen Oberächen immer Grillhandschuhe. Lüftungsschlitze und Luftzufuhr müssen stets gereinigt und offen bleiben

• Nehmen Sie keine baulichen Veränderungen am Gerät vor. Die vom Hersteller versiegelten Teile dürfen vom Benutzer nicht manipuliert werden.

• Die Gaskartusche nur in gut belüfteter Umgebung wechseln, dabei von Hitzequellen fernhalten.

• Der exible Gasschlauch darf nicht geknickt oder verdreht werden

• Vergewissern Sich sich immer, dass der Brenner ausgeschaltet ist, bevor du die Gaskartusche entfernst.

• Beim Einsetzen einer neuen Gaskartusche immer das Gummiventil an dem Druckregler auf Unrichtigkeit prüfen. Bei auftretendem Gasgeruch unbedingt die Dichtungen überprüfen!

• Bei Gebrauch dieses Gasgerätes bei kaltem oder nassem Wetter, kann unter der Gas-Kartusche Kondenswasser austreten. Um empndliche Oberächen vor diesem Kondenswasser zu schützen, empfehlen wir, eine geeignete Auffangschale unter der Gaskartusche zu platzieren.

• Eine ausreichende Belüftung ist die Voraussetzung für die Verbrennung und Efzienz des Gerätes. Benutzen Sie das Gerät niemals in geschlossenen oder abgedeckten Räumen.

• Bei Windgeschwindigkeiten über 2m/s ist muss der Brenner des Geräts windabweisend positioniert werden.5

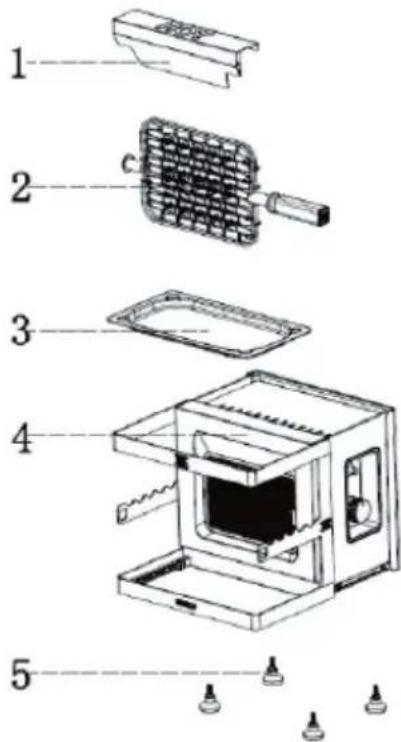

MONTAGE Lieferumfang Zusammbau6

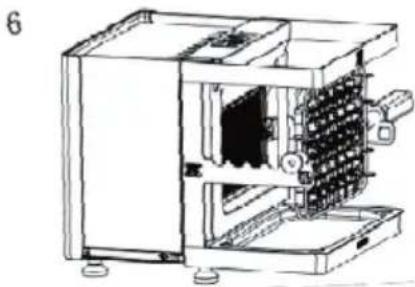

Füße an der Unterseite anbringen. Aromaschale einsetzen. Grillrahmen herausziehen. Grillkorb einsetzen. Hitzeschild einsetzen. Auf waagerechter Fläche bedienen.7

ANSCHLUSS AN EINE GASFLASCHE

Das Gerät eignet sich nur für die Verwendung mit einem Butan-Propan-Gasgemisch (niedrieger Druck) un dist über einen exiblen Schlauch mit dem entsprechenden Druckregler ausgestattet (Regler zertiziert für BSEN 16129:2013). Wenn die Dichtringe am Druckregler defekt sind, darf das Gerät nicht betrieben werden. Überprüfen Sie die Dichtungen, bevor Sie eine neue Gaskartusche an das Gerät anschließen.

1. Öffne Sie die hintere Tür and

drehen den Gashahn im Uhrzeigersinn in die Min ,,-" Position.

2. Schraube die Kartusche im Uhrzeigersinn, um

sie mit dem Regler zu verbinden.

3. Drehen Sie den Gashahn gegen den

Uhrzeigersinn in die max ,,+" Position, um das Gasventil zu öffnen. Drehen Sie den Gashahn im Uhrzeigersinn in die Min ,,-" Position, um Gasventil zu schließen.

4. Um die Kartuschen zu wechseln, drehen Sie

erst den Gashahn im Uhrzeigersinn auf die Min ,,-" Position. Danach drehen Sie die leere Kartusche gegen den Uhrzeigersinn, um sie von dem Regler zu trennen. WICHTIG: Gaskartuschen müssen im Freien in einer aufrechten Position außerhalb der Reichweite von Kindern aufbewahrt werden. Die Gaskartusche darf niemals bei bei Temperaturen über 50°C gelagert werden. Die Gaskartusche darf nicht in der Nähe von Feuer oder anderen Hitzequellen aufbewahrt werden.8

1. Drehen Sie den Gasknopf auf die Position "OFF".

2. Verbinde die Gaskartusche nach den Anweisungen mit dem Rotisserie Grill.

3. Drehen Sie den Gashahn gegen den Uhrzeigersinn in die max-Position (9 Uhr

4. Zum Anzünden des Brenners, drücke den Gasknopf in der 9 Uhr Stellung für

maximal fünf Sekunden und drücke dann kurz den roten Knopf der Piezo-Zündung. anach halte den Gasknopf für weitere 5-20 Sekunden gedrückt bis der Brenner rot zu glühen beginnt. Piezo-Zündung Gaskopf

5. Wenn der Brenner nach zwei Versuchen nicht gezündet hat, schalten Sie

den Gasknopf aus und warten Sie 5 Minuten, bevor Sie das Zündverfahren wiederholen.

6. Wenn der Brenner gezündet hat, können Sie den Brenner durch Drehen des

Gasknopfs gegen den Uhrzeigersinn auf eine beliebige Position zwischen MAX ( ) und MIN( ) Positionen regulieren.

7. Um den Grill auszuschalten, drehen Sie den Gashahn im Uhrzeigersinn in die ,,-"

Position. Sobald der Brenner ausgelöscht ist, drehen Sie den Gasknopf in die „OFF" Position. WICHTIG: Wenn der Brenner nach mehrfachem Versuchen nicht gezündet hat, wenden Sie sich an deinen Gashändler oder an den Händler, bei dem Sie das Gerät erworben hast, oder einen qualizierten Dienstleister für Unterstützung oder Reparatur. Versuche niemals, das Problem selbst zu beheben.9

Benutzung des Grillkorbs Warnung: Verbrennungsgefahr Benutzen Sie beim Umgang mit dem Grillkorb Grillhandschuhe. Grillkäg10

WARTUNG Reinigung, Pege und Lagerung Reinigungs- und Wartungsarbeiten nur bei abgekühltem Gerät und geschlossenem Gashahn durchgeführen. Bei längerer Nichtbenutzug des Beef Chef empfehlen wir die, die Gaskartusche aus dem Gerät zu entfernen. Reinige das Gerät vor der Lagerung mit einem feuchten Tuch und mildem Reinigungsmittel. Bewahre das Gerät an einem sauberen, trockenen Ort auf. Die Gaskartuschen immer gut belüftet lagern und vor direkter Sonneneinstrahlung schützen.Danach halte den Gasknopf für weitere 5-20 Sekunden gedrückt bis der Brenner rot zu glühen beginnt. Kunststoffteile: Mit einem weichen Tuch und Seifenwasser waschen, mit Wasser abspülen. Keine Schleifmittel, Entfettungsmittel oder konzentrierten Grill-Reiniger verwenden. Grillkorb und Behälter: Verwenden Sie sanftes Waschmittel. Scheuerpulver kann bei hartnäckigen Flecken verwendet werden, danach mit Wasser abspülen. Der Grillkorb ist für Geschirrspüler geeignet. Leckskontrollieren Das Gerät vor Gebrauch immer auf Lecks kontrollieren! Überprüfen Sie niemals ein Leck mit offenem Feuer! Verwenden Sie Seifenwasser zur Überprüfung von Lecks . Bei Blasenbildung unbeding die Dichtung wechseln.

• Sollten Sie ein Leck am Gerät feststellen (Gasgeruch), bewege es an einen gut belüfteten Ort. Leckprüfung und Behebung immer im Freien durchführen.

• Seifenlaugen-Lösung zum einfachen Aufnden von Lecks:1 Teil Spülmittel + 3 Teile Wasser.

• Der Gashahn muss in der aus "-" Stellung sein. Verbinde die Gaskartusche mit dem Regler und schalten Sie das Gas ventil auf die 9h Stellung.

• Danach die Seifenwasser - Lösung auf die Schlauchverbindungen aufbringen. Bei Blasenbildung bestht ein ein Leck, welches vor dem Gebrauch beseitigt werden muss.

• Wiederhole die Kontrolle nach dem Beheben des Problems. Danach die Gaszufuhr schließen.

• Wenn das Problem weiter besteht und Sie es nicht selber lösen können, wende dich an deinen Händler.11

• Verwenden Sie nur Regler und Schläuche, die für LPG Druck 50 mbar zugelassen sind. Die Lebenserwartung des Reglers wird auf 10 Jahre geschätzt. Es wird empfohlen, dass der Regler innerhalb von 10 Jahren nach dem Herstellungsdatum gewechselt wird. Bitte überprüfen Sie das Herstellungsdatum auf diesen Anweisungen.

• Die Verwendung eins nicht zugelassenen Reglers oder Schlauches ist nicht gestattet. Es dürfen nur die in dieser Anleitung beschrieben Regler, Anschlüsse und Gasschläuche verwendet werden.

• Der verwendete Schlauch und Regler muss der für das Einsatzland entsprechenden Norm entsprechen. Die Länge des Schlauches muss 0,3 m (maximal) sein. Ein beschädigter Schlauch muss ausgetauscht werden.

• Vergewissern Sie sich, dass der Schlauch nicht verstopft, geknickt oder verdreht ist. Der Schlauch darf nicht in Berührung mit Geräteteilen kommen, außer den Anschlussteilen.

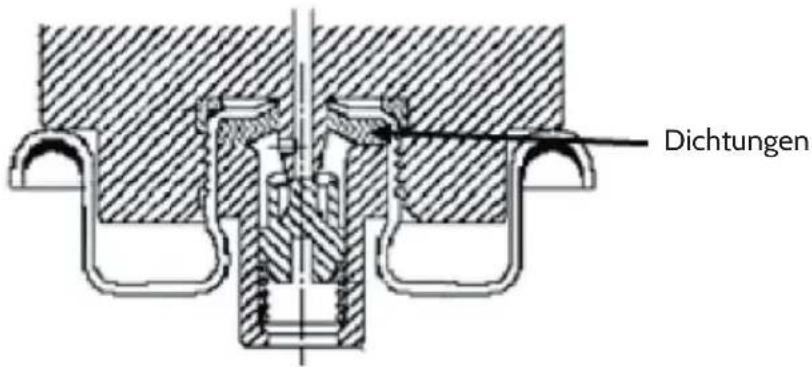

• Wenn das Problem weiter besteht und Sie es nicht selber lösen können, wenden Sie sich an den Händler. Reglerdichtungen Dichtungen12

TECHNISCHE DATEN Modellnummer

Länder DE - AT - CH - SK Leistung 3,35 kW 0359-18 PIN: 0359CS02552 Gasverbrauch 239 g/h Gastyp Butan-ProPan Mix Ausdruck des Reglers 50 mbar Injektorgröße 0,85 mm Gaskartusche Dampfdruck-Butan-Propan-Mischung Verwenden Sie nur die Kartusche mit EN417 Gewinde. Die folgenden Modelle dürfen nur verwendet werden: Campingaz-CV470PLUS / Coleman-3000004541 / Weber-26100 / Cadac-CA445-N / Optimus-8019963 / PRIMUS-P220261, P220251 / JETBOIL-JETPWR-450 / EDELRID-733074500000. Es kann gefährlich sein, andere Gaskartuschen anzuschließen.

NUR IM FREIEN VERWENDEN

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes Hinweise für den Besitzer/Benutzer:

• Die Oberächentemperatur am Brennelement kann mehr als 800°C betragen

• Bei Benutzung, Sicherheitsabstand zu entammbaren Gegenständen mindestens 0,6m

• Benutzen Sie dieses Gerät nur auf horizontalen festen Oberächen

• Zugängliche Teile können sehr heiß sein

• Das Gerät darf beim Grillen oder Abkühlen nicht bewegt werden

• Nach Gebrauch das Ventil am Druckregler an der Kartusche oder Gas Flasche schließen

• Bei Beschädigungen oder undichter Gummi-Ventildichtung, Gerät NICHT in Betrieb nehmen

• Benutzen Sie IMMER Grill-Handschuhe bei Bedienung des Grillkorbs/heißer Oberächen

• Lüftungsschlitze und Luftzufuhr müssen stets gereinigt und offen bleiben

• Nehmen Sie keine baulichen Veränderungen am Gterät vor. Chal-Tec GmbH, Wallstr 16, 10179 Berlin13
