| Tipo di prodotto | Amplificatore 4 canali |
| Marca | Autotek |
| Modello | TA4150 |
| Potenza di uscita RMS | 4 x 75 W @ 4 Ohm, 4 x 125 W @ 2 Ohm |
| Potenza di uscita max. | 4 x 150 W @ 4 Ohm, 4 x 250 W @ 2 Ohm |
| Impedenza altoparlante (stereo) | 2 – 8 Ohm |
| Risposta in frequenza | 5 – 50.000 Hz (-3 dB) |
| Tasso di distorsione totale | < 0,1 % (1 kHz) |
| Rapporto segnale/rumore | > 80 dB |
| Sensibilità di ingresso | 0,2 – 5 V (RCA), 0,4 – 10 V (ingresso alto livello) |
| Impedenza di ingresso | 10 kOhm |
| Filtro passa-basso CH3&4 | 50 – 250 Hz @ 12 dB/ottava |
| Filtro passa-alto CH3&4 + CH1&2 | 60 – 1200 Hz @ 12 dB/ottava |
| Bass EQ CH3&4 | Commutabile 0 / 6 / 12 dB @ 45 Hz |
| Alimentazione | +12 V (9 – 15 V), negativo a massa |
| Fusibile | 2 x 25 A |
| Dimensioni (L x A x P) | 223 x 63 x 300/326 mm |
| Peso | Circa 2,5 kg (stima) |
| Protezione | Circuito di protezione contro surriscaldamento e cortocircuito |
| Ingressi | RCA e alto livello (HIGH IN) |
| Uscite altoparlanti | 4 canali, pontabile |
| Installazione | Montaggio posteriore o nel bagagliaio, ventilazione richiesta |
Domande frequenti - TA4150 Autotek
Domande degli utenti su TA4150 Autotek
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale TA4150 - Autotek e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TA4150 del marchio Autotek.
MANUALE UTENTE TA4150 Autotek
Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.
DATI TECNICI
| Potenza di uscita RMS | 4 x 75 W @ 4 Ohm4 x 125 W @ 2 Ohm |
| Potenza di uscita Max. | 4 x 150 W @ 4 Ohm4 x 250 W @ 2 Ohm |
| Impedenza altoparlante (stereo) | 2 – 8 Ohm |
| Risposta in frequenza | 5 – 50 000 Hz (-3 dB) |
| Rapporto armonico totale | < 0,1 % (1 kHz) |
| Rapporto segnale/rumore | > 80 dB |
| Sensibilità di ingresso | 0,2 – 5 V (RCA)0,4 – 10 V (Ingressi alto livello) |
| Impedenza di ingresso | 10 kOhm |
| Filtro passa basso CH3&4 | 50 – 250 Hz @ 12 dB/Ottava |
| Filtro passa alto CH3&4 + CH1&2 | 60 – 1200 Hz @ 12 dB/Ottava |
| Bass EQ CH3&4 | Commutabile 0 / 6 / 12 dB @ 45 Hz |
| Alimentazione | +12 V (9 – 15 V), negativo a massa |
| Fusibile | 2 x 25 A |
| Dimensioni (L x A x P) | 223 x 63 x 300/326 mm |
Con riserva di apportare modifiche tecniche
INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO
- Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa.
- Il calore irradiato durante l'erogazione di potenza richiede un posizionamento con una sufficiente circolazione d'aria. E molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati (per es. incavo della ruota di scorta o sotto la moquette dell'autoveicolo). E consigliabile una sistemazione nel bagagliario.
- Montare l'amplificatore in modo tale che sia completamente protetto da urti, polvere e sporcizia.
- Fare attenzione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
- Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio.
- Le prestazioni e l'affidabilità dell'impianto dipendono dalla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo.
- Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
CONNESSIONI
ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE
ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare corto circuiti.
Il normale cablaggio elettrico nelle reti di bordo dell'auto non e sufficiente per il fabbisogno di un amplificatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufficientemente dimensionati. Per l'allacciamento della batteria ai morsetti elettrici dell'amplificatore si deve usare un cavo con un diametro di almeno 10 mm ^2 . Innanzitutto creare un collegamento tra il morsetto GND dell'amplificatore e il polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni.
L'attacco dell'amplificatore +12 V viene collegato attraverso un cavo elettrico con un dispositivo di protezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al dispositivo di protezione deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti. Ora allacciare il cavo del telecomando del autoradio alla presa di controllo remote dell'amplificatore. Per l'allacciamento del collegamento REM dell'amplificatore con il dispositivo di controllo è sufficiente un cavo del diametro di 0,5 mm ^2 .
COLLEGAMENTI ALTOPARLANTI
- Nel funzionamento a 4 canali (un altoparlante connesso a ciascun canale dell'amplificatore) l'impedenza di ciascun altoparlante non deve essere inferiore a 2 ohm.
- Nel funzionamento a ponte in mono (2 uscite dell'amplificatore combinate) l'impedenza non essere inferiore a 4 ohm.
- Non collegare mai i cavi altoparlanti alla massa della carrozzeria o al +12V.
Se l'amplificatore viene fatto funzionare con valori terminali bassi o in modo sbagliato ciò può portare al dan- neggiamento sia dello stesso amplificatore che anche degli altoparlanti. In questo caso la garanzia non è più valida.
CAVI AUDIO
Consigliamo di effettuare un'installazione isolata, facendo passare il cavo di alimentazione attraverso il sotto-porta che si trova lungo il lato sinistro e il cavo audio attraverso il sotto-porta che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.
INGRESSI ALTO LIVELLO

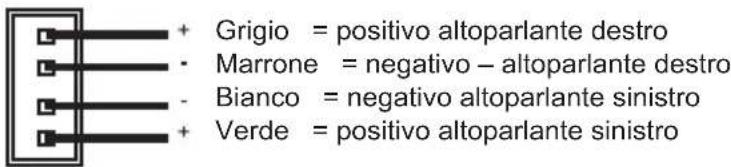

L'ingressi alto livello (HIGH IN, fig. 1,1 e 1,11) è indicato per connettere l'ingressi dell'amplificatore con I cavi degli altoparlanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA. Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente fino a dove volete posizionare il vostro amplificatore.
Nota: non impiegare mai gli ingressi alto livello ed RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l'amplificatore. I cavi altoparlanti dell'ingresso High Level non devono avere nessun contatto con la massa (GND).

ELEMENTI DI COMANDO
SENSIBILITÀ D'INGRESSO CH1&2 + CH3&4
La sensibilità d'ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso GAIN (Fig. 1,6 e 1,8) in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.
FILTRO PASSA ALTO REGOLABILE CH1&2 + CH3&4
Se l'amplificatore è impiegato per pilotare altoparlanti/tweeter posizionare lo selettore X-OVER (Fig. 1,3 e 1,9) in posizione HPF o, per altoparlanti più grandi (>20 cm) in posizione FULL. Impostate la frequenza di crossover desiderata impiegando il controllo apposito HPF (Fig. 1,2 e 1,10). Questo minimizza la distorsione e l'eccesso di potenza alle frequenze inferiori. Un buon punto di inizio è impostare 125Hz.
FILTRO PASSA BASSO REGOLABILE CH3&4
Se l'amplificatore è impiegato per pilotare un subwoofer, posizionare lo selettore X-OVER (Fig. 1,3) in posizione LPF. Impostare la frequenza di crossover desiderata impiegando il controllo apposito LPF (Fig. 1,4). In questo modo solo le frequenze inferiori a quella impostata saranno amplificate ed il subwoofer suonerà in modo più preciso ed efficiente.
BASS EQ COMMUTABILE CH3&4
Impiegando lo selettore del BASS EQ (Fig.1,5) si possono aumentare i livelli dei bassi di 6 o 12dB a 45Hz.
FIGURI (P. 28-30)
CONNESSIONI E CONTROLLI (FIG. 1)
(1) Ingressi alto livello
(2) Regolatore di frequenza per il passa-alto CH3&4
(3) Selettore FULL / HPF (filtro passa alto) / LPF (filtro passa basso) CH3&4
(4) Regolatore di frequenza per il passa-basso CH3&4
(5) Selettore per l'attivazione dell'incremento dei bassi CH3&4
(6) Regolatore livello d'ingresso CH3&4
(7) Ingressi audio CH3&4 + CH1&2
(8) Regolatore livello d'ingresso CH1&2
(9) Selettore FULL / HPF (filtro passa alto) CH1&2
(10) Regolatore di frequenza per il passa-alto CH1&2
(11) Ingressi alto livello
(12) LED PROTECT e LED POWER
ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE (FIG. 2)
(2) Morsetto REM per l'accensione a distanza
(3) Morsetto +12V per connessione il positivo
(4) Batteria
(5) Fusibile di protezione del cavo (non incluso)
(6) Cavo di accensione dell'autoradio o antenna elettrica
(7) Fusibile
(1) Morsetto GND per connessione la massa, sul polo negativo della batteria
Se l'amplificatore è impiegato con un'autoradio con 4 canali d'uscita* e pilota 4 altoparlanti, impiegare lo schema di collegamento e regolazione di figura 3 :
(1) Dall'autoradio, uscita destra CH3&4
(2) Dall'autoradio, uscita sinistra CH3&4
(3) Dall'autoradio, uscita destra CH1&2
(4) Dall'autoradio, uscita sinistra CH1&2
(5) Altoparlante destra CH3&4
(6) Altoparlante sinistra CH3&4
(7) Altoparlante destra CH1&2
(8) Altoparlante sinistra CH1&2
FUNZIONAMENTO A 1 CANALE MONO & 2 CANALI STEREO (FIG. 4)
Se l'amplificatore è impiegato con un'autoradio con 4 canali d'uscita* e pilota 2 altoparlanti ed un subwoofer, impiegare lo schema di collegamento e le regolazioni di figura 4:
(1) Dall'autoradio, uscita destra CH3&4 o Subwoofer
(2) Dall'autoradio, uscita sinistra CH3&4 o Subwoofer
(3) Dall'autoradio, uscita destra CH1&2
(4) Dall'autoradio, uscita sinistra CH1&2
(5) Altoparlante sinistro CH1&2
(6) Altoparlante destro CH1&2
(7) Subwoofer
* Se l'autoradio ha solo due canali di uscita, utilizzare commercialmente disponibili adattatori a Y per dividere il segnale. Ma poi la funzione di dissolvenza della autoradio non funziona più.
IMPORTANTE!
Rispettare sempre la corretta polarità di tutte le connessioni!
CIRCUITI DI PROTEZIONE
II LED POWER (Fig. 1,12) si accende quando l'amplificatore funziona.
Il LED PROTECTION (Fig.1,12) si accende quando l'amplificatore è troppo caldo o in caso di corto circuito o quando è collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l'amplificatore automaticamente. L'amplificatore tornerà a funzionare normalmente dopo che il problema sarà stato risolto.
RISOLUZIONE DEI PROBLEMI
Se incontraste dei problemi dopo l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto.
Procedura 1:
Controllate che l'amplificatore abbia i collegamenti adequati.
Controllate che la POWER-LED sia accesa. Se la POWER-LED è accesa, passare al numero 3, altrimenti continuare
-
Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire,se necessario.
-
Controllare il fusibile sull'amplificatore. Sostituire,se necessario.
-
Controllate che la massa sia collegata al metallo non verniciato del telaio del veicolo. Se necessario effettuare riparazioni o sostituzioni.
-
Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del remote. Controllate che ci siano collegamenti di qualità per tutte le connessioni dell'amplificatore, l'impianto stereofonico e la batteria/porta fusibili. Se necessario, effettuare riparazioni o sostituzioni.
Procedura 2:
Gli indicatori luminosi per la PROTECT-LED sono accesi.
- Se l'indicatore di protezione è acceso, ciò può indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa. Può anche accadere a causa di una aerazione non sufficiente quando si richiede una potenza elevata. In questo caso spegnere il sistema e farlo raffreddare. Assicurarsi che l'impianto elettrico del veicolo mantenga la tensione adeguata. Se i punti precedenti non risolvono il problema, allora potrebbe trattarsi di un malfunzionamento dell'amplificatore.
Procedura 3:
Verifica che ci sia audio in uscita dall'amplificatore.
- Controllare che la linea ci cavi RCA sia collegata opportunamente sia alla sorgente che all'amplificatore. Controllare che lungo l'intera lunghezza dei cavi non ci siano rotture, spellature, ecc. Verificare che alle entrate RCA si abbia AC con la sorgente accesa Se necessaria, effettuare riparazioni o sostituzioni.
Procedura 4:
Rumori di accensione.
-
Sconnettere il segnale d'entrata dell'amplificatore; spegnete e riaccendete l'amplificatore.
-
Se il rumore scomparisse, collegate il remote dell'amplificatore ad una sorgente con una uscita remote ritardata.
OPPURE
-
Impiegate una fonte differente per il + 12 volt per il remote dell'amplificatore (in altri termini, direttamente dalla batteria).
-
Se il rumore venisse eliminato, impiegate un relé per isolare l'amplificatore da sorgente rumorose al momento dell'accensione.
Procedura 5:
Verifica dell'amplificatore in caso si possa udire rumore di motore.
- Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di alimentazione e di massa.
OPPURE
- Escludere tutte i componenti elettrici tra la sorgente e l'amplificatore (i).Collegate la sorgente direttamente all'ingresso dell'amplificatore. Se il rumore sparisse significa che i componenti saltati sono la causa del rumore.
OPPURE
- Eliminate e rifate tutte le masse portandole ad un punto diverso dell'auto. Controllate che il punto di massa sia fatto su una superficie metallica pulita, senza vernice, ruggine, ecc.
OPPURE
- Aggiungete un cavo ulteriore per la massa dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.
OPPURE
- Fate esaminare sia l'alternatore che tutto il circuito di ricarica del veicolo da un professionista. Controllate che il sistema elettrico del veicolo sia funzionante, compreso il distributore, le candele, i cavi delle candele, il regolatore di tensione, ecc.
