MANUALE UTENTE Magnifica Pedrollo

IT ISTRUZIONI ORIGINALI PER L'USO ITALIANO

EN ORIGINAL INSTRUCTIONS FOR USE ENGLISH

INFORMAZIONIGENERALI 3

NORMEDI SICUREZZA 3

SIMBOLOGIA 3
NORMEGENERICHE. 3
DISPOSITIVI DI SICUREZZA 4
RISCHI RESIDUI 4
DISPOSITIVI DI PROTEZIONE INDIVIDUALI 5

TRASPORTO E MOVIMENTAZIONE 5

MOVIMENTAZIONE 5

DESCRIZIONTE TECNICA 6

USO PREVISTO 6
POSSIBILI USI ERRATI 6

CARATTERISTICTECNICHE 6

DATI TECNICI 6
DIMENSIONI, INTERASSI E FORI DI FISSAGGIO 7
ELENCO DELLE PARTI 7

INSTALLAZIONE 8

INFORMAZIONIGENERALI 8
TUBAZIONI 8
COLLEGAMENTO ELETTRICO 10

AVVIO, IMPIEGO E SPEGNIMENTO 10

DICHIARAZIONE DI CONFORMITA 16

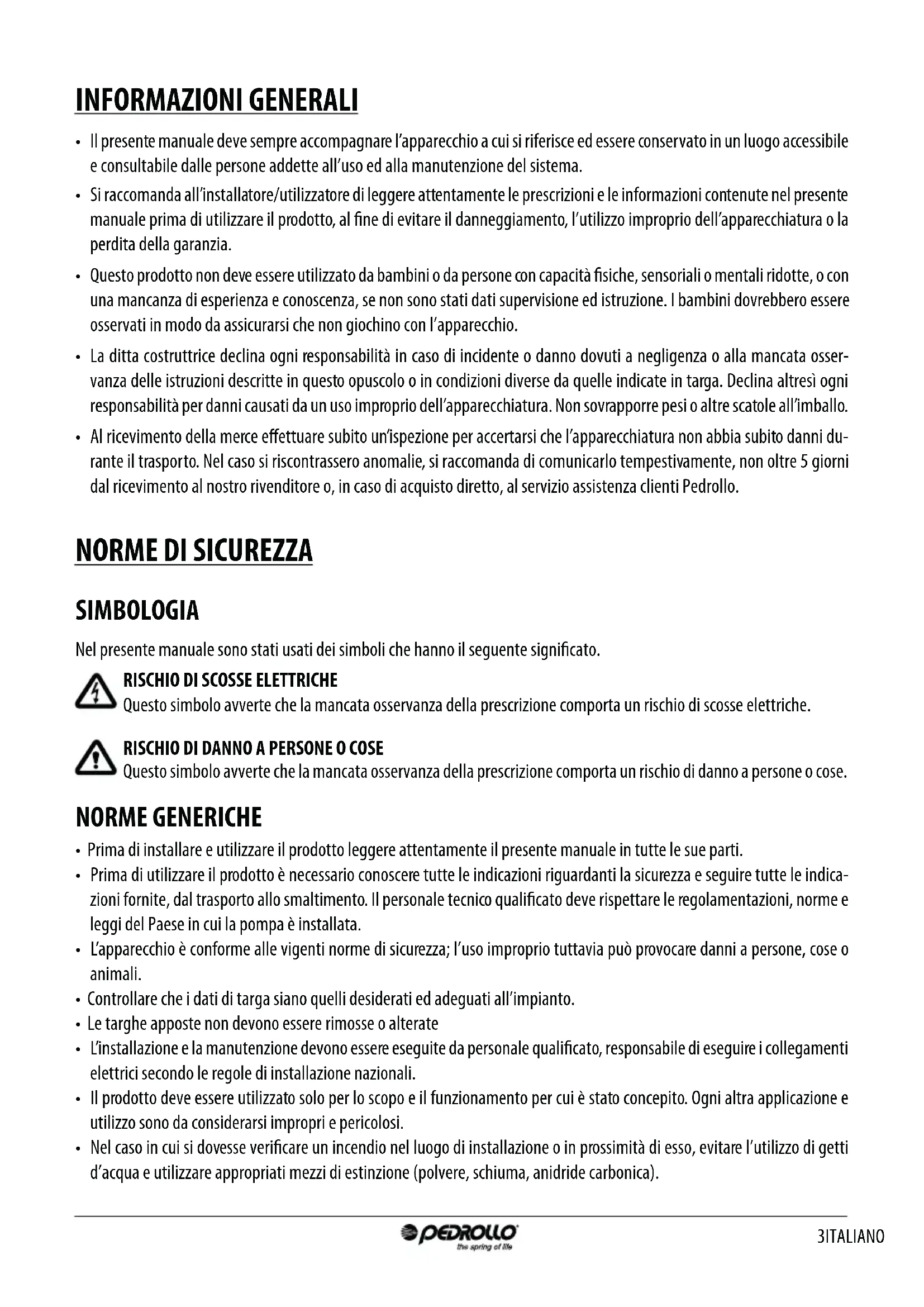

INFORMAZIONI GENERALI

• Il presente manuale deve sempre accompagnare l'apparecchio a cui si riferisce ed essere conservato in un luogo accessibile e consultabile dalle persone addette all'uso ed alla manutenzione delsystema.
• Si raccomanda all'installatore/utilizzatore di leggere attendamente le prescrizioni e le informazioni contenute nel presente manuale prima di utilizzato il prodotto, al fine di evitare il danneggiamento, l'utilizzo improprio dell'apparecchiatura o la perdita della garanzia.
• Questo prodotto non deve essere utilizzato da bambini o da persona con disponibile fisiche, sensoriali o mentali ridotte, o con una mancanza di esperienza e conoscezza, se non sono stati dati supervisione ed istruzione. I bambini dovrebbero essere osservati in modo da assicurarsi che non giochino con l'apparecchio.
• La ditta costrutrice declina agli responsabilità in caso di incidente o danno dovuti a negligenza o alla mancata osservanza delle istruzioni descritte in quello opuscolo o in condizioni diverse da quella indicate in targa. Declina altre degli responsabilità per danni causati da un uso improprio dell'apparecchiatura. Non sovrapporre pesi o altre scatole all'imballo.
• Al ricevimento della merce effettuare subito un'ispezione per accertarsi che l'apparecchiatura non abbia subito anni durante il trasporto. Nel caso si riscontrassero anomalie, si raccomanda di comunicarlo tempestivamente, non altre 5 giorni dal ricevimento al nostro rivenditore o, in caso di acquisto diretto, al servizio assistenza clienti Pedrollo.

NORMEDI SICUREZZA

SIMBOLOGIA

Nel presente manuale sono stati usati dei symboli che hanno il seguente significato.

Questo significato avvertte che la mancata osservanza della prescrizione comporta un rischio di scosse elettriche.

RISCHIO DI DANNO A PERSONO O COSE

Questo symbolo avverte che la mancata osservanza della prescrizione comporta un rischio di danno a persono o cose.

NORMEGENERICHE

• Prima di installare e utilizzare il prodotto leggere attendamente il presente manuale in tutte le sue parti.
• Prima di utilizzare il prodotto è necessario conoscere tutte leindicazioni riguardanti la sicurezza e seguire tutte leindicazioni fornite, daltrasporto allo smaltimento. Il personale techniciano qualificato devere rispettore le regolamentazioni,norme e leggi del Paese in cui la pompa è installata.
• L'apparecchio è conforme alle vigenti norme di sicurezza; l'uso impropriouttaviapuoprovocaredanniaperone,cose o animali.
• Controllare che i dati di targa siano quelli desiderati ed adeguati all'impianto.
• Le targhe apposte non devono essere rimosse o alterate
• L'installazione e la manutenzione devono essere eseguite da personale qualificato, responsabile di esguire i collegamenti elettrici secondo le regole di installazione nazionali.
• Il prodotto deve essere utilizzato solo per lo scopo e il funzionamento per cui è statoconceptito. Ogni altre applicazione eutilizzato sono da considerarsi improprie e pericolosi.

• Nel caso in cui si dovesse verificare un incendio nel luogo di installatione o in prossimità diesso, evitare l'utilizzo di getti d'acqua e utilizzato appropriati mezzi di estinzione (polvere, schiuma, anidride carbonica).

• Installare l'apparecchio lontano da fonti di calorie e in luogo asciutto e riparato rispetto il grado di protezione (IP) dichiarato.

• Qualsiasi operazione d'installazione e/o manutenzione devono essere effettuate da un technique specializzato a conoscenza delle norme di sicurezza vigenti.
• Si raccomanda si effettuare la manutenzione periodica suggerita e di sostuire tempestivamente i componenti danneggiati o usurati. Usare solo ricambi originali Pedrollo forniti da un rivenditore autorizzato o alla stessa Azienda
  L'utilizzo di ricambi non originali, manomissioni o usi impropri, fanno decadere la garanzia sul prodotto.
• Il produttore declina agli responsabilità per anni derivanti da uso improprio del prodotto e non è responsable di danni causati da manutenzioni o riparazioni eseguite da personale non qualificato e/o con parti di ricambio non originali.

In fase di prima installmente ed in caso di manutenzione assicurarsi che:

• sulla rete di alimentazione elettrica NON CI SIA TENSIONE;
• la rete di alimentazione elettrica sa is dotata di protezioni ed in particolare di interrottore differenziale ad alta sensibilità (≤ 30mA in classe A) idoneo a proteggere da correnti di guasto di tipo alternato, unipolare pulsante, continuo, ad alta frequenza. Verificare inoltre che la messa a terra sa conforms alle norme;
• dopo aver eseguito il collegamento elettrico dell'impianto verificare le impostazioni del quadro elettrico poiché l'elettropompa potrebbe avviarsi automaticamente;
  I'impiano NON SIA IN PRESSIONE

La norma EN 60335-2-41 prescive che:

• l'élettropompa deve essere alimentataattraverso un interrottore differenziale,la cui corrente differenziale di funzionamento nominale non sia superiore a 30mA
• l'elettropompa deve essere dotata di un cavo di alimentazione in gomma non più leggero di "H07 RN-F" (denominazione 245 IEC 66).

Questo appearecchio non deve essere utilizzato da bambini o da persona con disponà fisiche, sensoriali o mentali ridotte, o con una mancanza di esperienza e conoscenza, se non sono stati dati supervisione ed istruzione.

I bambini dovrebbero essere osservati in modo da assicurarsi che non giochino con l'apparecchio.

DISPOSITIVDI SICUREZZA

Il contatto con gli organi in movimento e gli elementi in tensione è impedito alla struttura stessa dell'apparecchio.

RISCHI RESIDUI

Caduta dell'apparecchiatura

La pompa è fatta per essere sollevata manually, alla attrezzature. Bisogna prestare attenzione alla possibilità di rotture o infortuni causati alla caduta dell'apparecchiatura. Si consiglia di operare la movimentazione della pompa con calzature adequate.

Parti rotanti in movimento

Durante il normale funzionamento le parti rotanti sono tutte protette dal contatto fortuito o accidentale; tuttavia è possibile rimuovere tali protezioni (es. copriventola).

Si consiglia di:

• Svolgere tutte le attività di manutenzione con impianto spento e prevedendo una protezione alla possibile riaccensione automatica.
• Al termine dei lavori rimontare completeness delle protezioni previste.

Folgorazione

Durante il normale funzionamento i contatti elettrici sono protetti da barriere meccaniche; tuttavia è possibile rimuoverle. Il pericolo di folgorazione è amplificato alla presenza di ambiente umido. Si raccomanda di:

• Far eseguire i collegamenti elettrici solo da personale qualificato in osservanza alle leggi locali.
• Verificare sempre che l'apparecchiatura non sia in tensione durante gli interventi.

Ustione

In normale funzionamento il motore elettrico più raggiungere temperature che possono usionare chi venga in contatto occidentale con il motore. Si raccomanda di:

• Non toccare il motore in funzionamento.
• Prima di qualsiasi intervento, attendere tempo sufficiente al raffreddamento del motore.

Sversamenti

La pompa è stata realizzata per l'applicazione piscina e simili, pertanto è previsto l'uso di acqua clorata o comunque chimicamente modificata. Si raccomanda di:

• Smaltire eventuali sostanze pericolose in maniera conforme alle leggi locali.
• Svuotare la pompa prima di un lungo periodo di inutilizzo.
  Non inseire prodotti chimici per la piscina direttamente nella pompa ma attenersi alle indicazioni dei prodotti stessi.

Risucchio

Durante il normale funzionamento la pompa aspira liquido, pertanto si raccomanda di:

• Dimensionare le aperture inVASCA secondo la regola d'arte e prevedere adequate protezioni.
  Non avvincini alle bocche della pompa in funzione con oggetti che potrebbero impigliarsi o essere risucchiati (es. cate-nine, capelli lunghi, cravatte).

DISPOSITIVI DI PROTEZIONE INDIVIDUALI

Per le operazioni di manutenzione straordinaria e ordinaria è previsto l'uso di quanti per la protezione delle mani (rischio chimico, termico e meccanico).

Per la movimentazione si consiglia l'uso di scarpe antinfortunistiche o comunque protettive per il piede.

TRASPORTO E MOVIMENTAZIONE

Evitare di sovrapporre pesi eccessivi. Assicurarsi che la scatola sa bloccata durante il trasporto. Non sono necessari mezzi particolari per trasporto e spostamento del prodotto, se necessario riferirsi alle dimensioni di ingombro.

MOVIMENTAZIONE

Attenzione a non sottoporre l'elettropompa ad urti, non sovrapporre materiale che potrebbe deteriorare la pompa. Se il peso supera 25kg , I'imballo deve essere spostato da due persone.

DESCRIZIONTECNICA

Elettropompa autoadescante per piscine con prefiltro incorporato e motore isolato dall'acqua. La pompa è costruita con i seguenti materiali:

Componente Materiale

Corpo pompa PP+30%GF

Girante Noryl+20%GF

Diffusore Noryl+20%GF

Inserto portatenuta PP+30%GF

Albero Acciaio inox AISI 431

Tenuta AISI316-Grafite-Ossido di alluminio

Coperchio PC

Prefilterto PP+40%M

Basamento PP+40%M

USO PREVISTO

• Acqua pulita o leggermente sporca con corpi solidi in sospensione, con temperatura massima di 40^ .
• Idonea per installatione in luoghi areati e protetti dalle intemperie con temperatura ambiente massima di 50^

È assolutamente vietato l'impiego dell'apparecchio per usi improprie e modalità non previste nel presente manuale. L'utilizzo improprio deteriorata le caratteristiche di sicurezza e di efficienza della pompa; il Costruttore non più essere ritenuto responsable per guasti o infortuni dovuti all'inosservanza delle raccomandazioni fornite nel presente manuale.

POSSIBILI USI ERRATI

• Montaggio della pompa o dell'impianto con tubazioni sottoposte a tensioni o altre sollecitazioni meccaniche.
• Azionamento della pompa al di fuori del campo di lavoro o con pressioni eccessive.
• Installazione o riparazione della pompa e dell'impianto da parte di personale non qualificato.

CARATTERISTICTECNICHE

DATI TECHNICI

Tensione di alimentazione e frequenza Monofase fino a 240 V – 50/60HzTrifase fino a 480 V – 50/60 Hz
Pressione sonora	≤70 dBA (Magnifica 5); ≤65 dBA (Magnifica 1-2-3-4)
Avviamenti/ora max	30 ad intervalli regolari
Pressione massima ammessa nel corso pompa	2.5 bar
Quantità massima di cloruri	0.5%
pH di uso	6.8 – 8.4
Protezione	IP 55

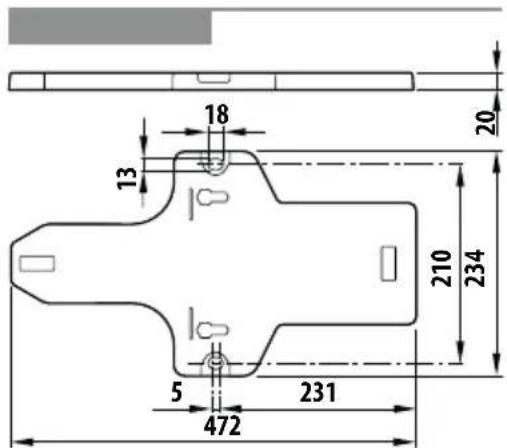

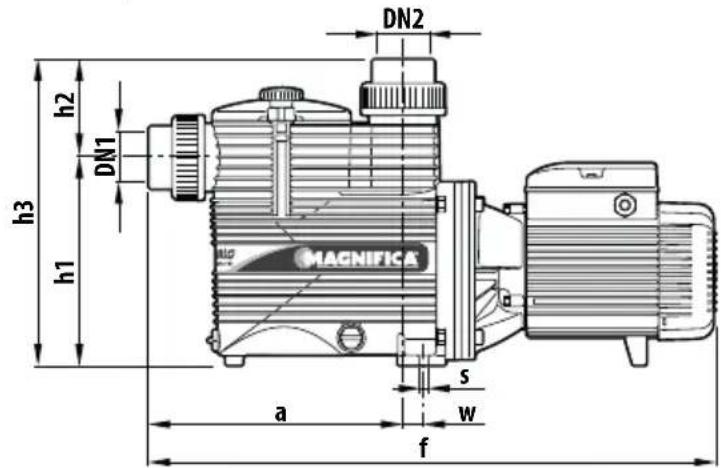

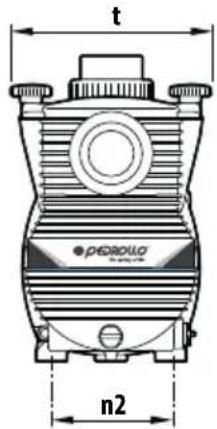

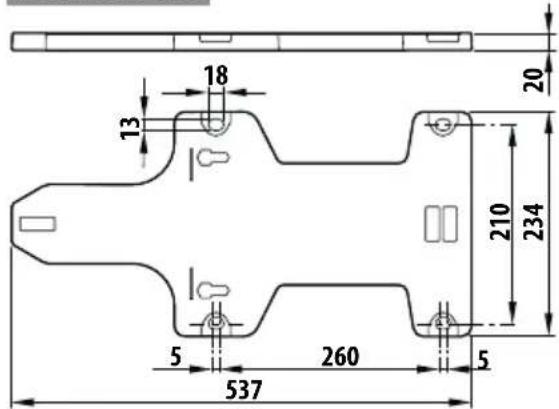

DIMENSIONI, INTERASSI E FORI DI FISSAGGIO

MAGNIFICA 3-4-5 M

TIPO BOCCHE DIMENSIONI mm kg Monofase Trifase DN1 DN2 a f h1 h2 h3 n2 w s t 1~
MAGNIFICA - 1m	MAGNIFICA - 1T	2"	2"	294	583	240	113	353	155	4.3	10.5	235	10.8	10.3
MAGNIFICA - 2m	MAGNIFICA - 2T												12.0	11.5
MAGNIFICA - 3m	MAGNIFICA - 3T			294	657	240	113	353	155	15.8	10.5	235	16.5	16.3
MAGNIFICA - 4m	MAGNIFICA - 4T				677								18.0	17.8
-	MAGNIFICA - 5T												-	21.0

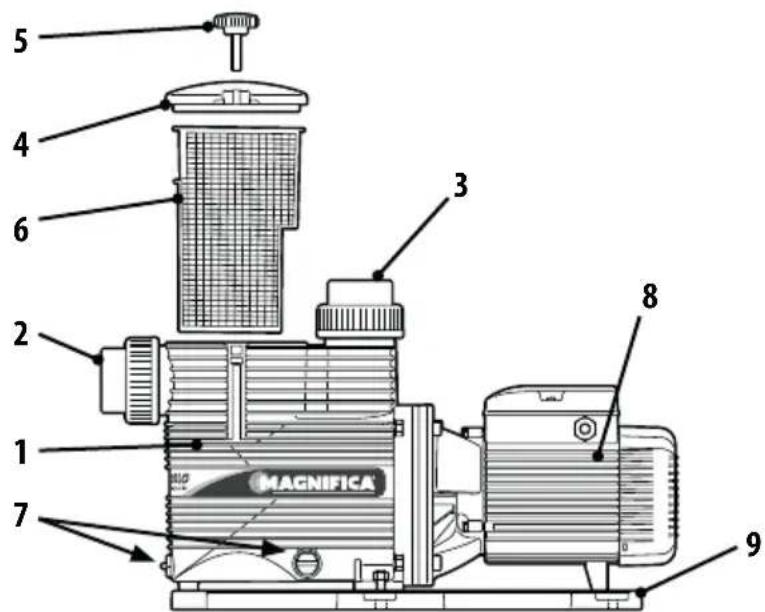

ELENCO DELLE PARTI

1. Corpo pompa
2. Bocca di aspirazione
3. Bocca di mandata
4. Coperchio prefiltro
5. Pomelli chiusura coperchio
6. Prefiltro
7. Tappi di scarico
8. Motore elettrico
9. Basamento

A richiesta

Raccordo di collegamento liscio 63 mm

Raccordo di collegamento Iscio 2"BS

Raccordo di collegamento filettato 2^ NPT

INSTALLAZIONE

INFORMAZIONI GENERALI

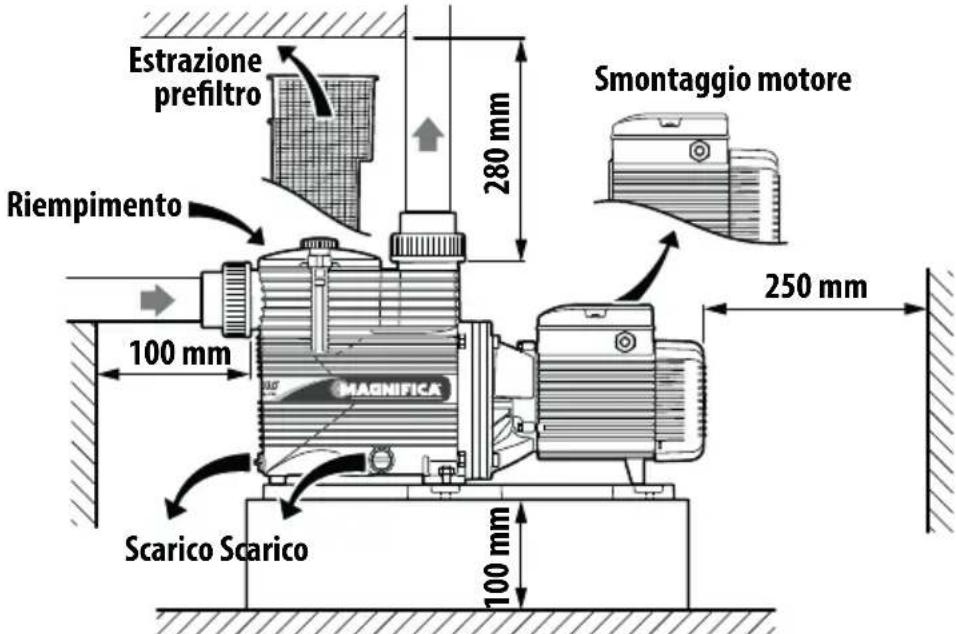

L'installazione deve avvenire in luogo areato e protetto dalle intemperie, con asse della pompa in orizzontale e basamento verso il basso. è assolutamente vietata l'installazione in atmosfera potenzialmente esplosiva.

• Prevedere spazio sufficiente intorno alla pompa per garantire la ventilazione del motore, per controllinga libera rotazione del motore con cacciavite ed il senso di rotazione (solo nel trifase), per l'estrazione del prefiltro, per il riempimento e lo svuotamento del corpo pompa.

• Nel caso di piscina fissa, installare l'elettropompa ad almeno 3m dal bordo vasca.

• Nel caso di uso come pompa portatile, prevedere un'adeguata protezione e montare la pompa su un supporto isolante di almeno 100mm .

TUBAZIONI

Dimensionare le tubazioni affinche la velocità del liquido siia inferiore a 1.5m / s all'aspirazione e a 3m / s alla mandata.

• Prima di collegare le tubazioni, assicurarsi della loro pulizia. Particelle di sabbia o sporco che siano di dimensione ca. 1 mm possono essere causa di usura precoce e decremento delle prestazioni.

• Isolare la pompa, chiudendo le valvole di intercettazione a monte e a Valle, nel caso di prova di tenuta delle tubazioni ad una pressione superiore a 2.5 bar.

• Impiegare tubi o raccordi di materiale plastico.

• Evitare un serraggio excessivo (basta garantire la tenuta) ed anticorare le tubazioni su propri supporti al fine di non gravare con peso e vibrazioni sulla pompa.

• Evitare l'uso di valvole di intercettazione con chiusura non regolabile per limitare i colpi d'ariete. É raccomandata l'installazione di smorzatori nelle tubazioni per evitare che i colpi d'ariete vadano a caricare la struttura (in plastica) della pompa.

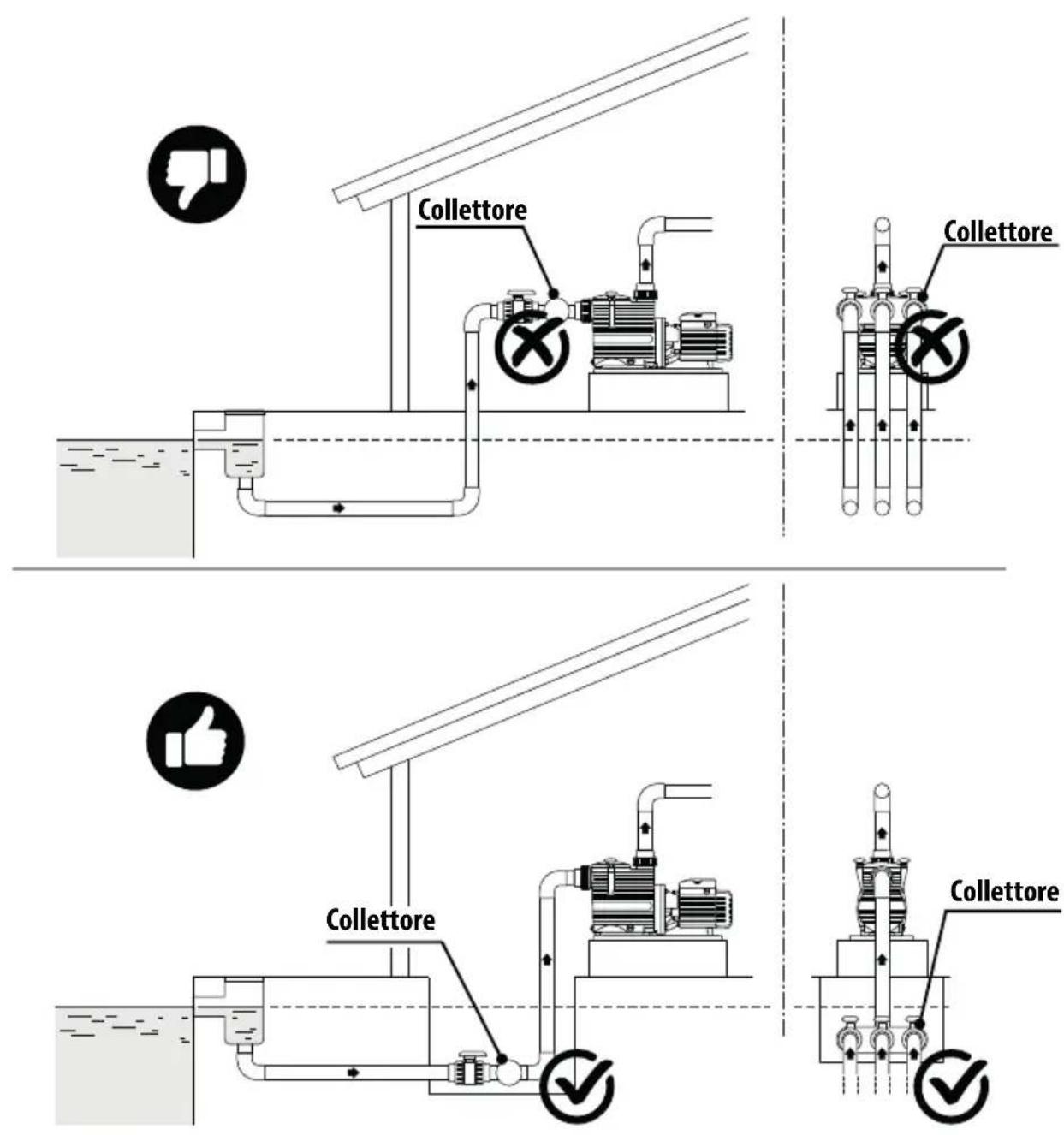

Tubazioni di aspirazione

• Le tubazioni in aspirazione devono essere a perfetta tenuta per evitare l'ingresso di aria nell'impianto. Nel caso di installment的缘故, alla ballata (al di quello del livello dell'acqua) inseire una saracinesca sua all'aspirazione che alla mandata per isolare la pompa dall'impianto, possibilmente il più vicino possibile alla pompa.
• Nel caso di installmentazione sopra battente (pompa sopra il livello dell'acqua) con più tubi aspiranti (es. per skimmers, scarico di fondo, attacco pulitore) collegare tutte le tubazioni ad un collettore con una saracinesca dedicata e collegare alla pompa un solo tubo verticale.
  Il collettore deve stare sotto il livello dell'acqua.
• Nel caso di uso di tubi flessibili montare in aspirazione spirali di rinsforzo per evitare riduzioni di realtà nel tubo dovuti alla depressione in aspirazione.
• Prevedere che tutte le tubazioni in aspirazione abbiano una leggera pendenza per evitare sacché d'aria.

Pompa sopra il livello dell'acqua (funzionamento in aspirazione)

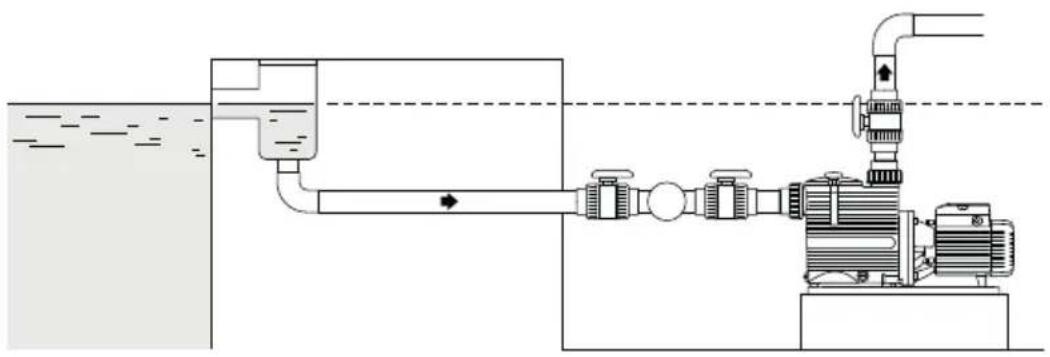

Pompa sotto il livello dell'acqua (funzionamento除去 battente)

Tubazioni di mandata

Installare sempre una saracinesca per regolazione di portata e prevalenza. Prevedereanche l'installazione di un manometro per lalettura della pressione.

Il collegamento elettrico deve essere effettuato da personale qualificato nel rispetto della normativa vigente a livello locale. Il conduttore di protezione ("terra") deve essere collegata al morsetto contrassegnato dal simbolo terra

Per l'uso in piscina, vasche o simili nel circuito di alimentazione deve essere inserito un interrottore differenziale con corrente residua (I_ N) ≤ 30 ~mA . Installare un dispositivo per il distacco alla rete con una distance di aperture dei contatti di almeno 3 ~mm .

Se il cavo di alimentazione è danneggiato, va sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da personale qualificato.

L'elettropompa deve essere dotata di un cavo di alimentazione in gomma non più leggero del tipo H07 RN-F (245 IEC 66).

AVVIO, IMPIEGO ESPEGNIMENTO

CONTROLLI PRIMA DELL'ACCENSIONE

• L'eelthropompa non deve essere avviata se ci sono parti danneggiate.

PRIMO AVVIAMENTO

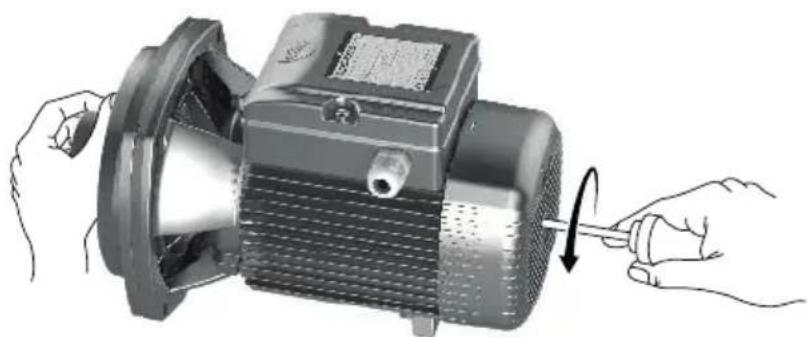

• Verificare la libera rotazione dell'albero motore utilizzando un cacciavite inserto nell'apposto intaglio presente sull'albero lato ventola. Ruotare a mano solo nel senso indicato alla freccia sul copriventola. Non avviare la pompa se l'albero risultata bloccato.

• Solo per le versioni trifase: verificare il senso di rotazione (orario guardando la pompa dal lato ventola) avviando la pompa per pochi secondi. Se non è così, togliere l'alimentazione elettrica ed invertire i collegamenti di due fasi.

Attenzione: se l'albero gira al contrario la girante, se bloccata, potrebbe svitarsi. In tal caso va riposi-zionata come daindicazioni presenti nella sezione "smontaggio della pompa".

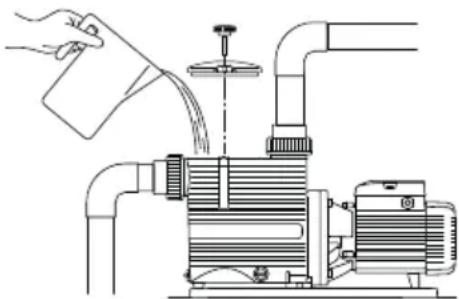

RIEMPIMENTO

• In caso di installment的缘故, riempire la pompa a done l'acquale, si raccive in aspirazione tenendo aperta alla in mandata per far uscire l'aria.
• In caso di installmentazione sopra battente (pompa al di sopra del livello dell'acqua), svitare le manopole e rimuovere il coperchio; riempire il corpo pompa di acqua fino al livello della bocca aspirante (vedi figura).
• Dopo l'avviamento, regolare la pompa agenda sulla saracinesca in mandata in maniera tale da verificare che la pompa lavori nel rangeindicato in targa e che non venga superata la corrente assorbita.
• Evitare il funzionamento al chiuso (saracinesca di mandata completamente chiusa) per periodi prolongati.

Pompa sopra il livello dell'acqua (sopra battente)

AUTODESCAMENTO

L'autoadscamento è la capacité della pompa, se installata sopra il livello dell'acqua, di aspirare l'aria presente nella tubazione di aspirazione e, dopo un tempo che può essere ancche di 10 minuti, iniziare a pompare acqua.

Attenzione: l'altezza dal livello dell'acqua alla bosca di aspirazione della pompa non deve superare i 4 metri.

In caso di altezza di aspirazione superiore a 1.5 m insertire una valvola di non ritorno nel tubo di aspirazione. In quello modolo tubazione di aspirazione non si svuoterà in caso di arresto (es. per pulizia prefiltero) ed il tempo di ripartenza della pompa restera più contenegro.

Si consiglia di ridurre il più possibile la lunghezza delle tubazioni in aspirazione per ridurre i tempi di adescamento.

Condizioni per l'autoadscamento:

Corpo pompa pieno di acqua fredda fino alla bocca di aspirazione.
- Valvola di non ritorno installata su tubazione di aspirazione.
- Saracinesche di aspirazione e mandata completeness aperte.
- Prefiltern non ostruito.
- Tubazione di aspirazione a perfetta tenuta e immerso in acqua.
- Perfetta tenuta degli O-ring e della tenuta meccanica della pompa.
- Manopole del coperchio e tappi di scarico acqua serrati a mano.
- Tubazione di mandataswana valvola di non ritorno e con almeno 80~cm di tratto diritto dopo la bocca di mandata (la lunghezza del tratto diritto può essere ridotta in caso di basse altezze di aspirazione; da verificare durante l'installazione).

Se dopo 10 minuti l'adescamento non è avvenuto (verificareattraverso il coperchio trasparente), verificare le condizioni sopra e ripristinare dove necessario.

Nel caso di abbassamento del livello dell'acqua sotto gli skimmers o altre bocchette aspiranti (es. svuotamento vasca) tenere aperta solo la saracinesca sulla tubazione di aspirazione.

SPEGNIMENTO

Il prodotto è pensato per il funzionamento in continuo, lo spegnimento avviene solo interrompendo l'alimentazione elettrica.

MANUTENZIONE ORDINARIA (EFFETTUABILE DALL'UTENTE)

Prima di anni operazione di manutenzione, assicurarsi che siaolta l'alimentazione elettrica e che la pompa non possa essere messa in tensione,anche inavvertamente.

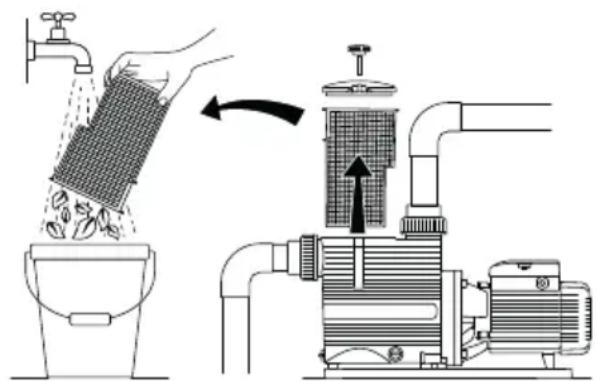

Pulizia del prefiltro

• In caso di installment的缘故, sapparate in aspirazione e mandata prima dello smontaggio.

• Sulla base della frequenza di uso e della presenza di impurità in acqua (es. foglie) effettuare la pulizia del prefiltro:

• svitare i pomelli chiusura coperchio

• rimuovere il coperchio e facendo leva sulle apposite sedi con un cacciavite

• estrarre il prefiltro e pulirlo, eliminando i corpi che ostrui-scono i fori di passaggio acqua.

• Se necessario, pulireanche il coperchio trasparente usando solo acqua e sapone neutro. Non usare solventi. Non lubricare con olio l'O-ring del coperchio.

• Al termine della pulizia, riposizione are il prefiltro e richiudere il coperchio avvitando i pomelli a mano fino a fine corsa. Non avvitare usando pinze o altri utensili.

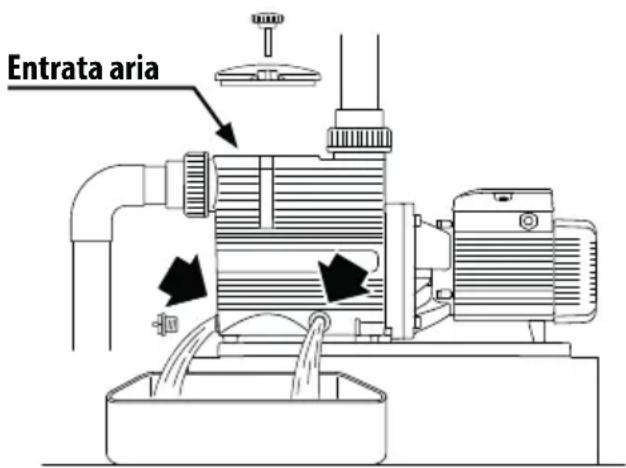

Svuotamento del corpo pompa

• In previsione di lunghi periodi di inattività o di possibili gelate, è necessario svuotare il corpo pompa dall'acqua che possa essere rimasta all'interno. è sufficiente svitare i tappi di scarico illustrati.

Rimozione prefiltrato e pulizia

Scarico corpo pompa

MANUTENZIONE STRAORDINARIA

La manutenzione straordinaria deve essere effettuata da personale qualificato perché preve de l'uso di utensili e richiede una conoscenza approfondita dell'apparecchiatura. Verranno descripte le operazioni di smontaggio della pompa e sostituzione della tenuta meccanica.

Riferiri al disegno esploso sul situ ricambi PEDROLLO per l'ordine di smontaggio e rimontaggio dei pezzi.

Smontaggio della pompa

• Scollegare il cavo di alimentazione della pompa alla rete elettrica.

• Chiudere le saracinesche in mandata ed aspirazione.

• Scollegare la pompa dalle tubazioni di aspirazione e mandata.

• Svuotare il corpo pompa (vedi capitolo Svuotamento del corpo pompa).
• Svitare ettogliere le viti di anticoraggio corpo-basamento.
• Svitare e togliere le viti corpo-supporto motore.
• A quello punto è possibile staccare il corpo pompa dal resto della struttura.

Sostituzione della tenuta meccanica

• Per sostuire la tenuta meccanica è necessario rimuovere la girante.
• Inserire un cacciavite a lama piatta all'interno dell'intaglio sull'albero motore lato ventola (eventualmente rimuovere il copriventola).
• Bloccare la girante con la mano e svitarla ruotando l'albero con il cacciavite in senso antiorario. (Qualora sia necessario, è possibileanche rimuovere copriventola e ventola e bloccare I'estremita dell'albero con una morsa o altri strumento adatto).

• Rimovere la girante. Insieme alla girante si rimuoveanche la parte rotante della tenuta meccanica.
• Rimuovere la parte rotante della tenuta.
• Rimuovere la parte fissa della tenuta dal suo alloggiamento.

Rimontaggio della tenuta meccanica

• Dopo la sostituzione della tenuta, rimontare la parte rotante sulla sede della girante spingendola fino alla battuta e la parte fissa sulla sede del coperchio.
• Lubricare la tenuta con alcool o acqua.
• Rimontare la girante sull'albero tenendola ferma con una mano e avvitando l'albero in senso orario con cacciavite sono a bloccare la girante sullo spallamento di arresto.
• Solo per le versioni trifase: per evitare lo svitamento della girante in caso di fasi invertite, pulire l'estremità filettata dell'albero ed applicare frenafletti debole (es. Loctite 222). In caso di mancanza di frenafletti, verificare il senso di rotazione prima di immettere acqua nella pompa.
• Completare il rimontaggio esuguendo le fasi di montaggio in ordine inverso.

Avvitare le viti di chiusura corpo-supporto motore con manovre alternate a croce su posizioni diametralmente opposte con coppia di serraggio 7 Nm.

Avvitare le viti di anticoraggio corpo-basamento con coppia di serraggio massima 3 Nm.

RICERCA GUASTI

PROBLEMA PROBABLE CAUSA RIMEDIO POSSIBLE
Mancato avviamento del motore	Alimentazione non idonea Verificare che	frequenza e tensione di rete siano idonee a quantoindicato nella targa della pompa.
	Collegamenti non corretti Collegare correttamente il cavo di alimentazione; verificare che la protezione termica sa impostata correttamente; verificare che il collegamento del quadro a monte del motore sia corretto.
	Intervento del dispositivo di protezione da sovraccarico	Controllare l'alimentazione elettrica e che l'albero ruoti libero. Verificare che la protezione termica sa impostata correttamente.
	Albero bloccato Rimuovere le cause di bloccaggio (vedi "pompa bloccata")
	Motore in avaria Riparare o sostuire il motore rivolgendosi ad un centro autorizzato.
Pompa bloccata lungo periodo di inattività e formazione di ossidi all'interno della pompa.	Per le pompe di piccola taglia si più ruotare l'albero con cacciavite agenda sull'apposto intaglio presente sull'albero lato ventola (eventualmente aprire il copriventola). Si ricorda di fare quello intervento a pompa scollegata alla rete elettrica. Per le pompe di taglia maggiore si più ruotare direttamente l'albero togliendo ancche la ventola o rivolgersi ad un centro autorizzato.
	Ingresso di solidi nella girante della pompa	Se si è dotati di sufficiente manuale, si più smontare il corpo pompa (vedi para 7.2.1) ed eliminare i corpi estranei. Altrimenti rivolgersi ad un centro autorizzato
	Cuscinetti bloccati Sostituire i cuscinetti rivolgendosi ad un centro autorizzato.
Pompa in funzione ma non eroga acqua	Ingresso di aria da tubazioni o connessioni di aspirazione.	Verificare dove avviene l'ingresso di aria (es. bollicine di sapone) e serrare correttamente. Controllareanche coperchio e tappi di scarico.
	Valvola di fondo otturata o tubo di aspirazione non completeness immerso nel liquido.	Pulire o sostuire la valvola di fondo; impiegare tubo di aspirazione idoneo.
	Prefiltero otturato. Pulire il prefiltero
PROBLEM A PROB A BILE CAusa RIMEDIO POSSIBLE
Portata insufficiente	Tubazioni o valvole con diametro troppo piccolo che augmentano le perdite di carico.	Usare tubazioni e valvole idonei.
	Presenza di ostruzioni nelle tubazioni o nell'interno della girante.	Pulire la girante, ricordandosi di usare sempre il prefiltro.
	Girante deteriorata. Sostituire la girante	rivolgendosi ad un centro autorizzato.
	Rasamenti usurati. Sostituire girante e diffusore rivolgendosi ad un centro autorizzato.
	Eccessiva viscità del liquido pompato (se diverso da acqua).	Pompa non idonea al servizio.
	Errato senso di rotazione (solo trifase). Invertire due fasi nella morsettiera o nel quadro.
	Altezza di aspirazione effecssiva. Chiudere	parzialmente la saracinesca in mandata o diminuire il dislivello in aspirazione tra pompa e vasca.
	Eccessiva lunghezza del tubo di aspirazione.	Ridurre il più possibile la distanza tra pompa e vasca, eventualmente usare tubazioni di diametro maggiore in aspirazione.
Eccessiva rumorosità	Sbilanciamento della parte rotante. Verificare che non ci siano corpi solidi all'interno della girante.
	Cuscinetti usurati. Sostituire i cuscinetti.
	Pompa o tubazioni non fissate saldamente.	Fissare adeguamente la pompa e le tubazioni ai propri supporti.
	Portata effecssiva per il diametro delle tubazioni di mandata.	Usare tubi più grands o chiudere la saracinesca in mandata per ridurre la portata.
	Cavitazione. Chiudere la saracinesca in mandata e/o usare tubi con diametro interno maggiore.
	Alimentazione elettrica squilibrata. Verificare che la tensione di rete sia idonea.
Perdita dalla tenuta meccanica	Tenuta incollata Sostituire la tenuta rivolgendosi ad un centro autorizzato
	Tenuta rigata Sostituire la tenuta rivolgendosi ad un centro autorizzato
	Tenuta errata Sostituire la tenuta rivolgendosi ad un centro autorizzato
	Gocciolamento al primo avviamento o durante il riempimento	Aspettare il rodaggio della tenuta; se il fenomeno persistsente, sostituire la tenuta rivolgendosi ad un centro autorizzato

SMALTIMENTO

• Per lo smaltimento dei particolari che compongono la pompa atteneri alle norme e leggi in vigore nei paesi dove viene utilizzato il gruppo. Non disperdere parti inquinanti nell'ambiente.
• I fluidi nocivi devono essere smaltiti nel rispetto delle leggi locali vigenti.
• Lo smaltimento con i rifiuti domestici NON è consentito.
• La plastica dei componenti di cui è fattà la pompa più essere ricolcata (non come rifiuto domestico).
• Il materiale dell'imballaggio può essere smaltito insieme ai rifiuti domestici.

Corretto smaltimento dei RAEE (DIRTTIVA 2012/19/UE)

DICHIARAZIONE DI CONFORMITA

Dichiariamo, sotto la nostra esclusiva responsabilità, che il prodotto in oggetto risultà in conformità con quanto previsto dalle seguenti Direttive Comunitarie, comprese le ultime modifiche, e con la relativa legislazione nazionale di recepimento: 2006/42/EU, 2014/35/EU, 2014/30/EU, 2009/125/EU, 547/2012/EU, 2011/65/EU, 2015/863/EU
