MANUALE UTENTE Force Clima 14750 CECOTEC

1. Istruzioni di sicurezza 51

4. Montaggio del prodotto 55

7. Pulizia e manutenzione 58

8. Risoluzione dei problemi 59

9. Specifiche tecniche 60

10. Riciclaggio di elettrodomestici 60

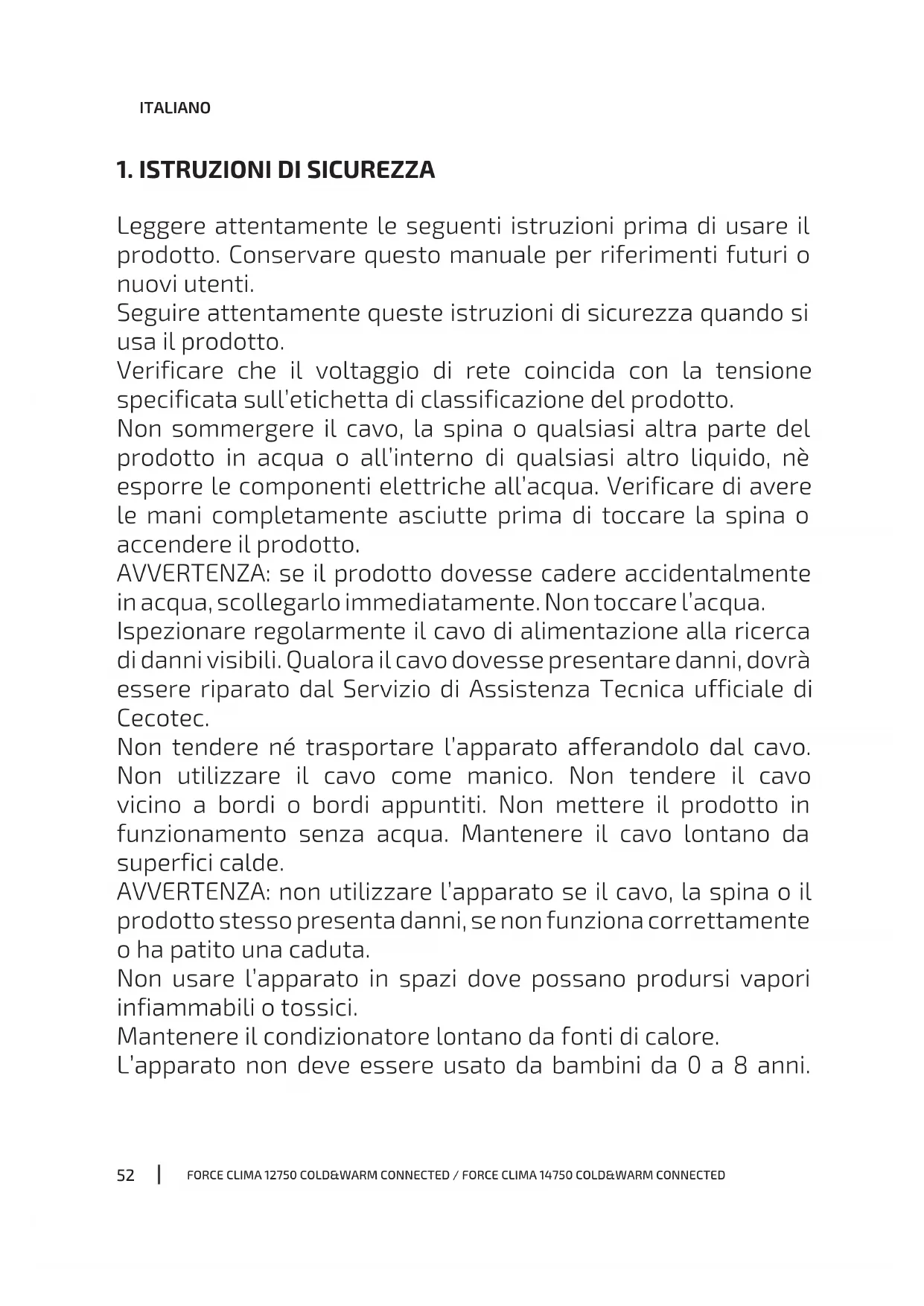

Leggere attentamente le seguenti istruzioni prima di usare il prodotto. Conservare questo manuale per riferimenti futuri o nuovi utenti. Seguire attentamente queste istruzioni di sicurezza quando si usa il prodotto. Verificare che il voltaggio di rete coincida con la tensione specificata sull’etichetta di classificazione del prodotto. Non sommergere il cavo, la spina o qualsiasi altra parte del prodotto in acqua o all’interno di qualsiasi altro liquido, nè esporre le componenti elettriche all’acqua. Verificare di avere le mani completamente asciutte prima di toccare la spina o accendere il prodotto. AVVERTENZA: se il prodotto dovesse cadere accidentalmente in acqua, scollegarlo immediatamente. Non toccare l’acqua. Ispezionare regolarmente il cavo di alimentazione alla ricerca di danni visibili. Qualora il cavo dovesse presentare danni, dovrà essere riparato dal Servizio di Assistenza Tecnica ufficiale di Cecotec. Non tendere né trasportare l’apparato afferandolo dal cavo. Non utilizzare il cavo come manico. Non tendere il cavo vicino a bordi o bordi appuntiti. Non mettere il prodotto in funzionamento senza acqua. Mantenere il cavo lontano da superfici calde. AVVERTENZA: non utilizzare l’apparato se il cavo, la spina o il prodotto stesso presenta danni, se non funziona correttamente o ha patito una caduta. Non usare l’apparato in spazi dove possano prodursi vapori infiammabili o tossici. Mantenere il condizionatore lontano da fonti di calore. L’apparato non deve essere usato da bambini da 0 a 8 anni.FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO Questo elettrodomestico può essere utilizzato da bambini a partire dagli 8 anni di età sotto la supervisione continua di un adulto. Questo prodotto può essere usato da persone con capacità fisiche, sensoriali o mentali limitate, o con mancanza di esperienza e conoscenza solo sotto supervisione o avendo ricevuto istruzioni riguardanti l’uso dell’apparato in modo sicuro e comprendono i rischi che lo stesso implica. Supervisionare i bambini per assicurarsi che non giochino con il prodotto. È necessario supervisionare rigidamente nel caso in cui il prodotto venga utilizzato da o vicino a bambini. Mantenere l’apparato e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni. Non lasciare il prodotto senza supervisione durante il suo funzionamento. Scollegare il dispositivo una volta terminato di usarlo e quando si esce dalla stanza dove è installato. Non cercare di riparare il dispositivo per conto proprio. Per qualsiasi dubbio contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec. Spegnere e scollegare il dispositivo dalla presa di corrente quando non si sta usando, prima di montarlo o smontarlo e prima di muoverlo in un posto nuovo. Srotolate il cavo al fine di evitare possibili cadute dell’apparato. Per garantire il corretto funzionamento del dispositivo, la pulizia e la manutenzione del prodotto deve effettuarsi secondo questo manuale di istruzioni. Spegnere e scollegare il prodotto prima di muoverlo o pulirlo. La pulizia e manutenzione non devono essere effettuate da bambini. Conservare il prodotto e il manuale di istruzioni in un luogo asciutto e sicuro quando non si usa. Collocare il dispositivo in un luogo stabile e asciutto. LasciareFORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO uno spazio minimo di 50 cm tra il dispositivo e qualsiasi altro oggetto o parete limitrofa. Non esporre persone, specialmente neonati o anziani a un flusso continuo d’aria. Verificare che il dispositivo sia collegato a una presa della corrente. Collocare il cavo evitando intralci o scollegare l’apparato senza volere. Mantenere l’entrata ed uscita d’aria senza ostacoli. Una volta installati i tubi di drenaggio, verificare che siano ben collegati e perfettamente tesi. Verificare che l’apparato sia in posizione verticale quando si desidera spostarlo. Non installare o usare il dispositivo in un bagno o qualsiasi altro ambiente umido. Non utilizzare insetticida o sostanze infiammabili vicino al prodotto.

1. Pannello di controllo

3. Coperchio superiore

4. Copertura superiore

5. Copertura laterale

6. Ruote omnidirezionali

14. Bocca di scarico

17. Supporto di sigillo della finestra

18. Beccuccio di uscita dell’aria

19. Adattatore del tubo di scappamento

20. Anello di sostegno del tubo

21. Telecomando a distanza

22. Tubo di drenaggio

1. Tasto di oscillazione: regola la direzione del flusso d’aria.

2. Tasto di configurazione del tempo: questo tasto attiva il timer del dispositivo. Il timer può

essere attivato sia se l’apparato è acceso che spento. Quando il simbolo si illumina, premere sopra e sotto per selezionare il tempo desiderato. È possibile regolare da 1 a 24 ore, ad intervalli di 1 ora.

3. Regolatore della velocità: premere questo tasto quando l’apparato è in modalità

refrigerazione, riscaldamento o ventilazione per selezionare tra velocità alta, media o bassa. Questa funzione non è disponibile nelle modalità notte e deumidificazione.

4. Aumentare temperatura/timer: Premere questo tasto per aumentare il tempo di

funzionamento dopo aver premuto il tasto del timer; per aumentare la temperatura quando è in modalità refrigerazione o riscaldamento. Questa funzione non è disponibile nelle modalità Ventilazione e deumidificazione.

6. Abbassare temperatura/timer: premere questo tasto per aumentare il tempo di

funzionamento dopo aver premuto il tasto del timer; per aumentare la temperatura quando è in modalità refrigerazione o riscaldamento. Questa funzione non è disponibile nelle modalità ventilazione e deumidificazione.

7. Selettore della modalità: premere questo tasto per cambiare tra le modalità di ventilazione,

refrigerazione, riscaldamento e deumidificazione.

8. Modalità notte: il dispositivo funzionerà in modalità risparmio e a velocità bassa. Premere

di nuovo il tasto per terminare la modalità Notte. Quando si trova in modalità ventilazione, la temperatura aumenterà di 1 grado ogni ora. La modalità notte non è disponibile quando il dispositivo si trova in modalità deumidificazione e ventilazione.

9. Tasto di accensione/spegnimento: premere il tasto di accensione per accendere o spegnere

il dispositivo. Fig. 5.

1. Tasto di accensione/spegnimento: premere questo tasto per accendere o spegnere il

2. Selettore della modalità: premere questo tasto per cambiare tra le modalità di ventilazione,

refrigerazione, riscaldamento e deumidificazione.FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

3. Aumentare temperatura/timer: Premere questo tasto per aumentare la temperatura e

configurare il tempo di funzionamento.

4. Abbassare temperatura/timer: premere questo tasto per ridurre la temperatura e

configurare il tempo di funzionamento.

5. Regolatore della velocità: premere questo tasto per regolare la velocità tra: alta, media o

6. Tasto di configurazione del tempo: premere questo tasto del timer per stabilire il tempo di

7. Tasto di oscillazione: premere questo tasto per regolare la direzione del flusso d’aria.

8. Tasto di temperatura: premere questo tasto per scegliere l’unità di misura in cui comparirà

la temperatura: Celsius o Fahrenheit.

9. Modalità notte: premere questo tasto per accendere o spegnere la modalità Notte. Il

dispositivo funzionerà in modalità risparmio e a velocità bassa.

Rimuovere il prodotto dalla scatola. Ritirare tutto il materiale dall’imballaggio. Conservare la scatola originale. Verificare che tutte le componenti siano incluse, nel caso mancasse qualcuno o non fossero in buono stato, contattare immediatamente il Servizio di Assistenza Tecnica ufficiale di Cecotec.

4. MONTAGGIO DEL PRODOTTO

Mantenere l’apparato in posizione verticale per un minimo di 2 ore prima di collegarlo alla presa della corrente. L’apparato può essere spostato per la stanza con facilità. Verificare di muovere il dispositivo in posizione verticale e di collocarlo su di una superficie piana. Non installare o usare il dispositivo in un bagno o qualsiasi altro ambiente umido. Installazione del tubo di uscita dell’aria (vedi fig. 6). Fig. 6 Ritirare dalla scatola il tubo di uscita dell’aria e il beccuccio di uscita dell’aria e assemblarli. Installare l’uscita dell’aria. Installazione del kit di montaggio della finestra. Aprire la finestra fino a metà e installare il supporto di sigillo della finestra (vedi fig. 7 e 8). È possibile collocare le parti in posizione orizzontale o verticale. Installare gli accessori del kit di montaggio per rimanere a contatto con le cornici della finestra. Fissare le parti.FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO Avvertenza: L’estremità piatta del beccuccio di uscita dell’aria deve essere posizionata al suo posto. Il tubo di uscita dell’aria deve essere completamente teso senza nessuna piega (maggiore di 45º). Mantenere libero il beccuccio di uscita. Fig. 7 e 8. Avvicinare il dispositivo alla finestra. La distanza tra apparato e pareti o finestre vicine deve essere di almeno 50 cm (vedi fig. 9). Avvertenza: La lunghezza del tubo di uscita dell’aria calda deve essere compreso da 280 a 1500 mm. Non sostituire il tubo nè utilizzare prolunghe per il tubo, potrebbe provocare un errore di funzionamento. Il tubo non deve essere bloccato, potrebbe causare un surriscaldamento. Figura 10 e 11. Nota: il kit di montaggio è adatto solamente a finestre scorrevoli.

L’apparato può essere controllato con il telecomando a distanza utilizzabile con due pile di tipo AAA. Funzione di protezione Il sistema è dotato di 3 sistemi di sicurezza: sicurezza anti-gelo (se la temperatura si avvicina a 0º si spegne), sicurezza delle fuoriuscite (quando si riempie il serbatoio si spegne e lampeggia un luce rossa di “full tank”) e sicurezza del compressore che allunga la vita utile (tarda 3 minuti per spegnersi progressivamente evitando in questo modo uno spegnimento brusco). Drenaggio L’apparato è dotato di due sistemi di drenaggio: manuale e continuo. Drenaggio manuale Il dispositivo si spegnerà automaticamente quando il serbatoio sarà pieno. Scollegarlo. Avvertenza: maneggiare con cura il dispositivo per evitare che entri acqua al suo interno. Collocare un recipiente sotto il tubo di drenaggio. Rimuovere il tappo e l’acqua fluirà automaticamente all’interno del recipiente. Fig. 12 Mantenere il tubo di drenaggio e il tappo collocato. Durante il drenaggio, è possibile che l’apparato possa muoversi all’indietro. Se il serbatoio d’acqua non ha sufficiente capacità per contenere tutta l’acqua, collocare il tappo prima che il serbatoio si riempia per evitare fuoriuscite. Una volta svuotato il serbatoio d’acqua, inserire il tappo. Drenaggio continuo (optional), vedi figura 13. Questa funzione non è disponibile in modalità deumidificazione. Rimuovere il tappo.FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO Installare il tubo di drenaggio nell’uscita dell’acqua. Dirigere il tubo di drenaggio verso il recipiente. Come riporre il dispositivo Rimuovere il tubo di drenaggio, il tappo e versare l’acqua in un recipiente. È inoltre possibile inclinare il dispositivo per versare l’acqua in un recipiente. Installare nuovamente il tubo di drenaggio. Accendere il dispositivo e selezionare a bassa velocità. Mantenerlo così fino a che il tubo di drenaggio si asciughi. È importante che l’interno del dispositivo rimanga asciutto per evitare la comparsa di muffa. Spegnere il dispositivo, scollegarlo e raccogliere il cavo all’accessorio avvolgi-cavo. Ritirare il tubo di scappamento e conservarlo. Coprire il dispositivo con un telo in plastica. Conservare il dispositivo in luogo asciutto e sicuro fuori dalla portata dei bambini.

6. CONNESSIONE WI-FI

Informazioni a proposito della App “Smart Life – Smart Living” La App “Smart Life – Smart Living” è disponibile per Android e iOS. Scannerizzare il codice QR per scaricarla. Google Play App Store Come usare la App Consente controllare il dispositivo attraverso la rete di casa. Si richiede una connessione Wi-Fi e installata la App “Smart Life – Smart Living”. Si consiglia di scollegare l’apparato dalla corrente quando non si è in casa per prevenire incendi involontari. Sistemi richiesti per usare la App iOs 8.0 o superiore Android 4.1 o superioreFORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO Messa in funzione attraverso la App Installare la App e creare un account. Attivare la funzione Wi-Fi mediante le impostazioni del dispositivo. Collocare il dispositivo a 5 metri dal router. Mantenere premuto il tasto per 5 secondi. Il tasto lampeggerà. Aprire la App e premere . Selezionare il menù “condizionatore” e seguire le istruzioni indicate sul display. Una volta connesso correttamente il dispositivo, il tasto si accenderà. È già possibile controllare l’apparato attraverso la App.

7. PULIZIA E MANUTENZIONE

Spegnere il dispositivo, scollegarlo dalla presa della corrente, svuotare il serbatoio dell’acqua (dopo ogni uso) e lasciare raffreddare completamente. Utilizzare un panno inumidito per pulire la superficie del prodotto. Non utilizzare prodotti di pulizia corrosivi nè chimici che potrebbero danneggiare il ventilatore. Non sommergere il prodotto in acqua o qualsiasi altro liquido. Fig. 14 Non utilizzare pagliette, polveri o detergenti abrasivi. Pulire il filtro una volta ogni due settimane. Per pulire la griglia e il filtro CON, ritirare la vite situata tra la parte posteriore e ritirare la griglia. Pulire il filtro con l’acqua calda e detergente neutro (a una temperatura di 40 ºC / 104 ºF) e asciugarlo. Pulire il manico con uno strofinaccio umido. Per pulire la griglia e il filtro EVA, premere le due linguette superiori e ritirare entrambi gli elementi. Pulire il filtro con l’acqua calda e detergente neutro (a una temperatura di 40 ºC / 104 ºF) e asciugarlo. Pulire la griglia con un panno umido.

8. RISOLUZIONE DEI PROBLEMI

Non cercare di riparare il dispositivo per conto proprio. Una riparazione effettuata da personale non qualificato potrebbe causare la perdita di reclamazione della garanzia e danneggiare lo stesso utente o proprietà.FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO Problema Causa Soluzione

condizionatore non funziona Elettricità assente. Accendere il dispositivo dopo averlo collegato alla corrente. L’indicatore del tubo di scarico mostra “FL”. Svuotare l’acqua dall’interno dell’apparato. La temperatura ambiente è troppo alta o troppo bassa. Suggeriamo di utilizzare il dispositivo ad una temperatura ambiente compresa tra i 7 e i 35 ºC (44-95ºF). In modalità refrigerazione, la temperatura ambiente è inferiore rispetto alla temperatura emessa dall’apparato. In modalità riscaldamento, la temperatura ambiente è maggiore a quella emessa dal prodotto. Cambiare la temperatura. In modalità deumidificazione, la temperatura ambiente è bassa. L’apparato è collocato in una stanza con una temperatura ambiente superiore a 17 ºC (62 Fº). La funzione di refrigerazione non funziona. L’apparato è esposto alla luce solare diretta. Chiudere tende o finestre. Porte e finestre sono aperte, la stanza è troppo affollata o, in modalità refrigerazione, sono presenti fonti di calore. Chiudere porte, finestre e accendere di nuovo il dispositivo. La griglia del filtro è sporca. Pulire o cambiare i filtri. L’entrata/uscita d’aria è bloccata. Ritirare l’ostruzione. Rumore forte Il dispositivo non è collocato su di una superficie piana. Collocare il dispositivo su di una superficie piana e dal pavimento duro. Il compressore non funziona Si avvia il sistema di protezione contro il surriscaldamento. Attendere tre minuti per abbassare la temperatura e riavviare il dispositivo.FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO Il telecomando a distanza non funziona L’apparato e il telecomando a distanza sono troppo distanti. Avvicinare il telecomando all’apparato e verificare che il telecomando punti il sensore di segnale del telecomando a distanza. Il telecomando a distanza non punta il sensore del segnale del telecomando a distanza. Le pile sono scariche. Cambiare le pile. Sul display compare “E2” La temperatura del tubo di uscita dell’aria è anomala. Contattare il Servizio di Assistenza Tecnica di Cecotec. Sul display compare “E1” Il sensore della temperatura non funziona correttamente. Contattare il Servizio di Assistenza Tecnica di Cecotec. Avviso: qualora le soluzioni suggerite ed indicate nella tabella non dovessero funzionare, contattare il Servizio di Assistenza Tecnica di Cecotec.

9. SPECIFICHE TECNICHE

Riferimento del prodotto: 05266/05268 Prodotto: Force Clima 12750/14750 Cold & Warm Connected Potenza: 220-240 V~ Voltaggio: 50 Hz

10. RICICLAGGIO DI ELETTRODOMESTICI

La direttiva europea 2012/19/UE in riferimento ai Rifiuti di Apparati Elettrici ed Elettronici (RAEE) specifica che gli elettrodomestici non devono essere riciclati con il resto dei rifiuti municipali. Tali elettrodomestici devono essere gettati separatamente, al fine di ottimizzare il recupero e il riciclaggio di materiali e, in questo modo, ridurre l’impatto sulla salute umana e sul medio ambiente. Il simbolo del cassonetto dei rifiuti barrato le ricorda l’obbligo di gettare correttamente questo prodotto. Per ottenere informazioni dettagliate sulla forma più adeguata per gettare gli elettrodomestici e/o le corrispondenti batterie, il consumatore dovrà contattare le autorità locali.

Questo prodotto ha una garanzia di 2 anni a partire dalla data di acquisto, sempre e quando viene conservata e inviata la fattura di acquisto, il prodotto stia in perfetto stato fisico e siFORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED

ITALIANO utilizzi in modo adeguato così come indicato nel manuale di istruzioni. La garanzia non coprirà:

• Se il prodotto è stato utilizzato al di fuori della sua capacità o di utilizzo, maltrattato, colpito, esposto ad umidità, sommerso da qualche liquido o sostanza corrosiva, così come qualsiasi altra mancanza attribuibile al consumatore.

• Se il prodotto è stato smontato, modificato o riparato da persone non autorizzate dal SAT ufficiale di Cecotec.

• Se il problema è stato generato da un’usura normale dei pezzi dovuta all’uso. Il servizio di garanzia copre tutti i difetti di fabbricazione per 2 anni secondo la legislazione in vigore, ad eccezione dei pezzi consumabili. Nel caso di cattivo uso da parte dell’utente, il servizio di garanzia non si farà responsabile della riparazione. Qualora ci fosse un problema con il prodotto o avere una consulenza, contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec attraverso il numero di telefono [phone].FORCE CLIMA 12750 COLD&WARM CONNECTED / FORCE CLIMA 14750 COLD&WARM CONNECTED
