MANUALE UTENTE ODW 6011 A2 FS B OK

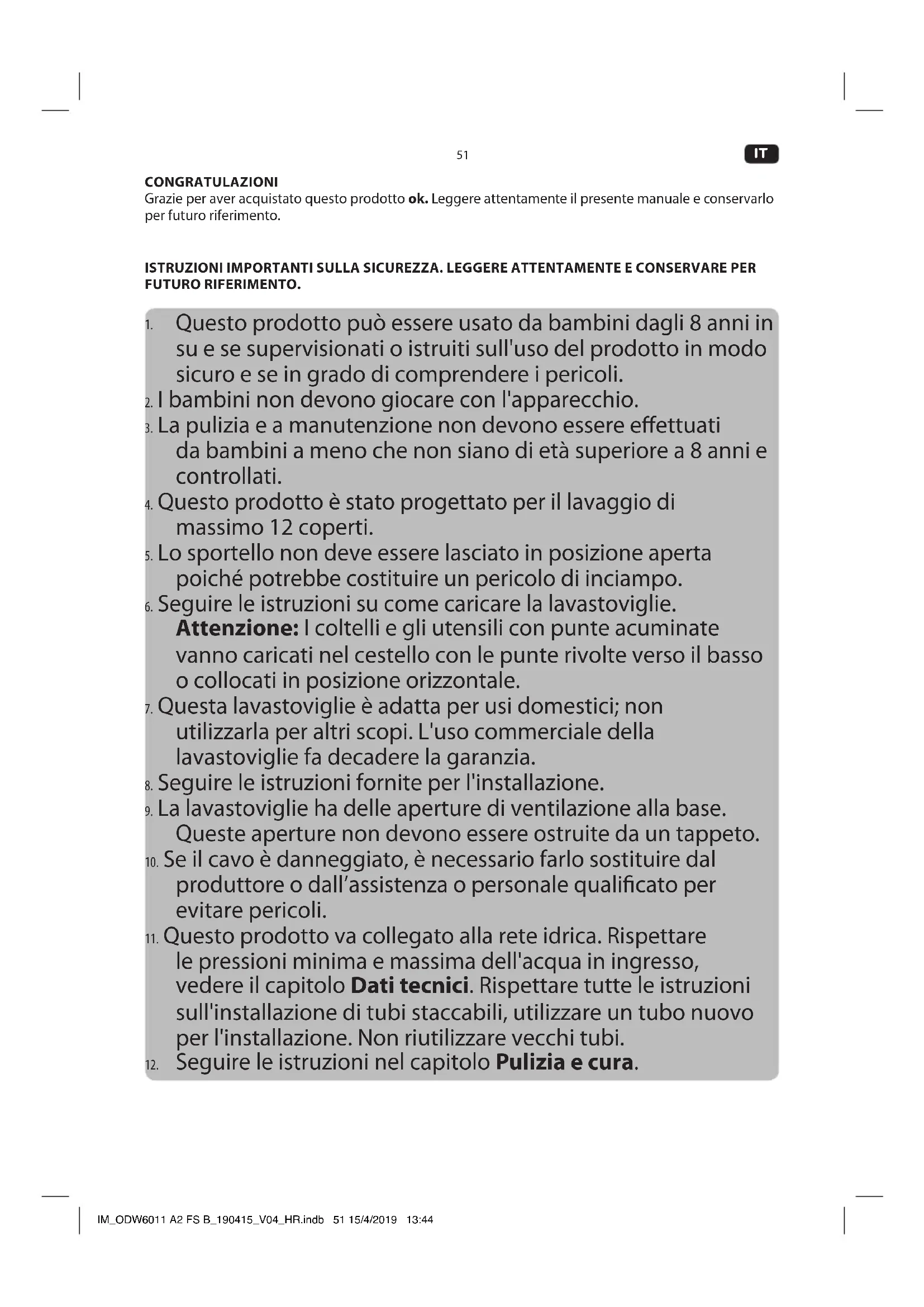

CONGRATULAZIONI Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento. ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati o istruiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.

2. I bambini non devono giocare con l'apparecchio.

3. La pulizia e a manutenzione non devono essere eettuati

da bambini a meno che non siano di età superiore a 8 anni e controllati.

4. Questo prodotto è stato progettato per il lavaggio di

5. Lo sportello non deve essere lasciato in posizione aperta

poiché potrebbe costituire un pericolo di inciampo.

6. Seguire le istruzioni su come caricare la lavastoviglie.

Attenzione: I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

7. Questa lavastoviglie è adatta per usi domestici; non

utilizzarla per altri scopi. L'uso commerciale della lavastoviglie fa decadere la garanzia.

8. Seguire le istruzioni fornite per l'installazione.

9. La lavastoviglie ha delle aperture di ventilazione alla base.

Queste aperture non devono essere ostruite da un tappeto.

10. Se il cavo è danneggiato, è necessario farlo sostituire dal

produttore o dall’assistenza o personale qualicato per evitare pericoli.

11. Questo prodotto va collegato alla rete idrica. Rispettare

le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzare un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

12. Seguire le istruzioni nel capitolo Pulizia e cura.

13. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto.

Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

14. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L’uso

improprio o funzionamento sbagliato possono determinare pericoli.

15. Non lasciare mai l’apparecchio incustodito durante l’utilizzo.

16. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto

da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

17. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

18. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

19. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e

altri dispositivi/oggetti che producono calore.

20. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

21. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

22. Usare questo prodotto in ambienti chiusi e mai all'aperto.

23. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso

domestico. USO PREVISTO Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altro uso può causare danni al prodotto o lesioni. Questo prodotto è stato progettato per uso domestico e non è destinato a uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri , o per usi del prodotto che non rispondono alle nalità indicate dal costruttore. IM_ODW6011 A2 FS B_190415_V04_HR.indb 52 15/4/2019 13:4453

A. Pannello di controllo A1. Pulsante di accensione/spegnimento A2. Pulsante di selezione programma A3. Visualizzazione del programma A4. LED di segnalazione - brillantante per risciacquo , sale addolcitore dell’acqua , rilevatore d’acqua A5. Visualizzazione del timer A6. Pulsante timer A7. Indicatore di metà carico A8. Pulsante di metà carico A9. Pulsante Avvio/Pausa B. Maniglia C. Porta D. Cestello per le posate E. Cestello per stoviglie superiore F. Cestello per stoviglie inferiore G. Scomparto di riempimento Vano detergente, pastiglie/polvere G1. Coperchio G2. Scomparto per il lavaggio principale G3. Chiusura G4. Scomparto per il prelavaggio Vano per brillantante G5. Indicatore di livello G6. Contenitore del brillantante H. Interno H1. Valvola di troppopieno H2. Contenitore del sale H3. Uscita acqua con set ltro H4. Bracci irroratore inferiore Lato posteriore

I. Cavo di alimentazione con spina

J. Tubo di scarico dell’acqua (preassemblato) K. Tubo di ingresso dell’acqua (preassemblato) Accessori Imbuto (non mostrato)

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei riuti.

• Ispezionare i contenuti della consegna per vericarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura. IM_ODW6011 A2 FS B_190415_V04_HR.indb 53 15/4/2019 13:4454 Size = A5

INSTALLAZIONE Nota: La lavastoviglie è dotata di cavo di alimentazione e spina. Prima dell'installazione assicurarsi che la presa a muro sia nel punto desiderato.

Si consideri la dimensione del prodotto per il posizionamento e l'installazione. Posizionare la lavastoviglie su una supercie piana, orizzontale e stabile. Nota: La lavastoviglie non è adatta all'incasso.

La lavastoviglie deve essere collegata allo scarico

1. Il tubo è al pronto per essere collegato allo scarico delle acque reue. Tagliare le fascette e

raddrizzare il tubo.

2. Collegare l'estremità a un tubo di scarico (Opzione A o B). Osservare l'altezza massima dell'uscita

del tubo di scarico. Nota: Come accessorio opzionale è disponibile un supporto per il tubo.

Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3/4") utilizzando il tubo in dotazione e assicurarsi che ssato saldamente. Nota: Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che sia è limpida e priva di impurità. ln mancanza di questa precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

Collegare la spina di alimentazione alla rete elettrica. Nota: Prima di usare il prodotto per la prima volta, vericare che tutte le connessioni idrole del prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche. Controllare tutte le connessioni periodicamente per evitare eventuali perdite. PREPARAZIONE Riempimento del contenitore del sale

A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

1. Togliere il cestello, poi svitare e togliere il tappo del contenitore del sale.

2. Prima del primo lavaggio, aggiungere 1,5 It di acqua nel contenitore del sale della macchina.

3. Posizionare l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1,5 kg di sale. Una

piccola fuoriuscita di acqua dal contenitore del sale è normale.

4. Dopo aver riempito il contenitore, riavvitare il tappo in senso orario.

5. Subito dopo il riempimento del sale nel suo contenitore, occorre avviare un programma di

lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei ltri, la pompa o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con conseguente perdita della garanzia. Nota: A seconda di quanto si scioglie il sale, la spia può restare accesa anche dopo il riempimento del contenitore. Attenzione!

• Utilizzare solo sale specico per lavastoviglie! Tutti gli altri tipi di sale non specici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali danni.

• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in eccesso.

• Aggiungere il sale poco prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.

• Il contenitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo. IM_ODW6011 A2 FS B_190415_V04_HR.indb 54 15/4/2019 13:4455

Regolazione del consumo di sale

1. Attivare la modalità di impostazione: Chiudere lo sportello entro 60 secondi dall'accensione,

premere il pulsnate di ("Avvio/Pausa") e tenerlo premuto per 5 secondi. La macchina entrerà in modalità impostazione, indicata dalla spia lampeggiante .

2. Regolare il livello di consumo di sale: Premere il pulsante (Avvio/Reset) per selezionare

l'impostazione corretta in base all'ambiente locale. Seguire la tabella sottostante per trovare l'impostazione corretta. Grado di durezza dell'acqua Impostazione Display digitale °dH

3. Il prodotto uscirà automaticamente dalla modalità di impostazione 5 secondi dopo l'ultima

impostazione/funzionamento dell'interruttore. Nota:

Grado tedesco di misura della durezza dell'acqua

millimol, unità internazionale per la durezza dell'acqua

impostazione di fabbrica Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico. IM_ODW6011 A2 FS B_190415_V04_HR.indb 55 15/4/2019 13:4456 Size = A5

Aggiunta del detersivo

• L'erogatore deve essere riempito prima dell'inizio di ogni ciclo di lavaggio.

• Per la quantità corretta seguire le istruzioni fornite con il detersivo.

1. Premere il pulsante di rilascio. Il coperchio scatta automaticamente.

2. Aggiungere sempre il detersivo poco prima dell'inizio di ogni ciclo di lavaggio, altrimenti

potrebbe inumidirsi e non dissolversi correttamente.

3. Se le stoviglie sono molto sporche, mettere una dose supplementare di detersivo nello

scomparto del prelavaggio. Questo detersivo entrerà in azione durante la fase di prelavaggio. Si noti la dierenza tra i due scomparti: a) Scomparto del detersivo per il lavaggio principale. b) Scomparto del detersivo per il ciclo di prelavaggio.

4. Chiudere il coperchio e premere nché non scatta in posizione.

Nota: Utilizzare solo detersivo specico per lavastoviglie. Mantenere il detersivo fresco ed asciutto. Riempire il serbatoio del brillantante

La lavastoviglie è progettata per utilizzare il brillantante liquido che viene rilasciato durante il risciacquo nale per evitare che l'acqua formi gocce sulle stoviglie.

1. Aprire il tappo e versare il brillantante nel dosatore no a quando l'indicatore di livello diventa

completamente nero. Il volume del contenitore del brillantante è di circa 110 ml.

• Per aprire il dosatore occorre ruotare il tappo seguendo la freccia di "apertura" (a sinistra) ed estrarlo.

• Versare il brillantante nel dosatore, facendo attenzione a non riempirlo eccessivamente. Indicatore Stato Pieno ¾ pieno ½ pieno ¼ pieno Vuoto

• Rimettere il tappo allineandolo con la freccia di "apertura" e ruotandolo verso la freccia di chiusura (a destra). Nota: Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

2. Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo

un'asciugatura senza macchie o strisciature.

3. Se il dosatore del brillantante è vuoto la spia del brillantante si accende di rosso.

Regolare il serbatoio del brillantante Il dosaggio può essere regolato in base a 6 livelli. Il livello predenito è il 4. Questa impostazione è quella consigliata. Nota:

• Impostare il livello di dosaggio più alto, se le macchie rimangono sulle stoviglie.

• Impostare il dosaggio più basso, se sulle stoviglie rimangono aloni o striature.

• Utilizzare una moneta per modicare l’impostazione. IM_ODW6011 A2 FS B_190415_V04_HR.indb 56 15/4/2019 13:4457

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.

• Raschiare eventuali avanzi di cibo. Ammorbidire i resti di cibo bruciato in padelle, pentole, ecc.

• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle. Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizionare gli oggetti nella lavastoviglie nel modo seguente: - Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giù. - Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa deuire. - Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi. - Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio. - Disporre piccoli piatti nel cestello superiore, ad esempio oggetti leggeri e delicati come piattini, tazze, bicchieri, ciotole da dessert, ecc. - Disporre parti grandi e pesanti nel cestello inferiore, come piatti, vassoi, pentole, ciotole, ecc. Nota: Oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero facilmente cadere dal cestello e danneggiare l'apparecchio. Attenzione!

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.

• Non lasciate che un oggetto tocchi il fondo.

• Caricare sempre gli utensili alati con la punta acuminata verso il basso!

• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Osservare lo schema generale per il posizionamento di piatti e posate nel cestello. Vedere la tabella qui sotto per le denominazione delle parti.

Tazze Piattini Bicchieri Ciotola piccola di servizio Ciotola media di servizio Ciotola grande Piatti per dolce Piatti piani Piatti fondi Piatto ovale

Osservare lo schema per il posizionamento delle posate nell'apposito cestello. Vedere la tabella qui sotto per le denominazione delle parti.

Cucchiaini per dolce

Cucchiai di servizio

Forchette di servizio

FUNZIONAMENTO Lavaggio delle stoviglie

• Osservare la seguente procedura per avviare il processo di lavaggio:

1. Caricare il cestello della lavastoviglie.

2. Aggiungere il detersivo o il brillantante.

Importante: Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sia collegato alla rete e che lo sportello sia ben chiuso.

3. Premere l’interruttore

per accendere la lavastoviglie.

4. Premere P per selezionare un programma, fare riferimento alla sezione Selezione di un

programma. Se la lavastoviglie non è completamente carica, è possibile selezionare anche la modalità a mezzo carico. Questa modalità consente di risparmiare acqua ed elettricità quando si utilizza il cestello inferiore e superiore della lavastoviglie. Premere il pulsante 1/2 dopodiché l’indicatore di metà carico si accende. Nota:

• Questa modalità può essere utilizzata solo con le impostazioni di programma Intensivo, ECO e 90 min.

• Si consiglia di utilizzare la funzione di mezzo carico se le stoviglie sono solo leggermente sporche.

5. Per la funzione timer (ritardo) si rimanda al capitolo TIMER - RITARDO DI LAVAGGIO. Premere

• Per interrompere il processo premere di nuovo il pulsante . Nota: Le spie del programma mostrano lo stato della lavastoviglie: a) Luce del programma accesa: standby o pausa b) Luce del programma lampeggiante: programma di lavaggio in corso

6. Quando il ciclo di lavoro è terminato, il segnale acustico della lavastoviglie suonerà 8 secondi,

per poi fermarsi. - Spegnere l'apparecchio con il pulsante e chiudere il rubinetto dell'acqua. - Aprire lo sportello della lavastoviglie. Attenzione! È pericoloso aprire lo sportello durante il lavaggio, perché ci si può scottare con l'acqua calda. - Attendere qualche minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili mentre sono ancora caldi e più suscettibile alle rotture. Essi potranno anche asciugare meglio. - Scaricare la lavastoviglie. Modica/ pausa del ciclo di lavaggio

• È possibile modicare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato, e l'apparecchio potrebbe avere già scaricato l'acqua di lavaggio. - Premere il pulsante e poi il pulsante di selezione programma P per più di 3 secondi. L’apparecchio passerò in modalità standby. - Modicare il programma per l'impostazione del ciclo desiderato - Premere nuovamente il pulsante (Avvio/Pausa) per continuare il processo di lavaggio. Nota: Se si apre la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello e la macchina continua a lavorare dopo 10 secondi.

• Se si è dimenticato un piatto, si può mettere in pausa il programma e aggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia ancora aperto.

1. Premere il pulsante per interrompere il processo di lavaggio.

2. Dopo l'arresto dei bracci irroratori, è possibile aprire completamente lo sportello.

3. Aggiungere i piatti mancanti.

4. Chiudere lo sportello e premere nuovamente il pulsante la lavastoviglie continuerà dopo

Consultare la tabella qui sotto per scegliere il programma corretto in base alle proprie esigenze. Programma Informazione e scopo Informazione e scopo Detersivo Pre/Princ. Funziona- mento Tem- po (min) Consu- mo di energia (Kwh) Idrico (L) Bril- lan- tante Intensive Per stoviglie molto sporche, pentole normalmente sporche, padelle, piatti, ecc. con sporco secco. Prelavaggio 50 °C Lavaggio 60 °C Risciacquo Risciacquo Risciacquo 70 °C Asciugatura 5/25 g (1 o 2 pezzi) 175 1,6 17,5 (*EN 50242) Questo è il programma standard. È adatto per pulire stoviglie normalmente sporche ed è il programma più eciente in termini di consumo energetico e idrico per quel tipo di stoviglie. Prelavaggio Lavaggio 45 °C Risciacquo 60 °C Asciugatura 5/25 g (1 o 2 pezzi) 225 0,9 11 90 Mins Per carichi leggermente sporchi che non hanno bisogno di una grande ecienza di asciugatura. Lavaggio 65 °C Risciacquo Risciacquo 65 °C Asciugatura 30 g (1 pezzo) 90 1,35 12,5 Per stoviglie e bicchieri poco sporchi. Lavaggio( 45 °C Risciacquo 50 °C Risciacquo( 55 °C 20 g 30 0,75 11 Nota legalie:

• EN 50242: Questo programma è il ciclo di prova. Le informazioni per la prova di comparabilità in conformità alla norma EN 50242, sono le seguenti: - Capacità : 12 impostazioni (ODW 6011 A2 FS B) - Cestello superiore : ruote superiori su guide. - Impostazioni del brillantante : 4 - Consumo energetico : in modalità o è 0.45 W in modalità on è 0.49 W IM_ODW6011 A2 FS B_190415_V04_HR.indb 59 15/4/2019 13:4460 Size = A5

La lavastoviglie è dotata di una funzione timer che consente il successivo risciacquo. Scegliere tra 3, 6, o 9 ore di ritardo.

• Selezionare il tempo di ritardo desiderato tramite il pulsante (avvio del tempo di ritardo). Il tempo selezionato verrà indicato da un LED rosso. Il processo di lavaggio viene avviato con il ritardo impostato.

PULIZIA E MANUTENZIONE

• Attenzione! Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la supercie.

• Pulire le superci esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetri acqua nella serratura e nei componenti elettrici, non utilizzare alcun detergente spray. Pulizia del gruppo ltro Il ltro impedisce che resti di cibo di grandi dimensioni o altri oggetti penetrino all'interno della pompa. Ispezionare i ltri per vericare la presenza di blocchi dopo ogni utilizzo della lavastoviglie.

Il sistema ltrante è costituito da un ltro a grana grossa, un ltro piatto (ltro principale) e un micro ltro (ltro ne).

• Filtro Principale A: Alimenti e particelle intrappolati da questo ltro vengono polverizzati da un getto speciale del braccio e lavati via.

• Filtro ne B: Questo ltro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.

• Filtro a grana grossa C: Oggetti più grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel ltro a grana grossa. Per rimuovere gli elementi catturati dal ltro, premere delicatamente il tappo sulla parte superiore di questo ltro e sollevarla. Smontare e pulire il ltro con la seguente procedura:

• Ruotare il tappo (ltro C) in senso antiorario e togliere l'intero gruppo del ltro.

• Lavare i ltri sotto l'acqua corrente.

• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del ltro sia installato correttamente. Nota: Non usare la lavastoviglie con il sistema ltrante non installato. Pulizia dei bracci irroratori

I bracci irroratori sono facilmente smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

• Aerrare il braccio nel mezzo e tirarlo verso l'alto per rimuoverlo.

• Lavare i bracci sotto un getto di acqua corrente.

• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente. IM_ODW6011 A2 FS B_190415_V04_HR.indb 60 15/4/2019 13:4461

Codice Signicato Possibili cause L’indicatore è acceso. Tempo di ingresso dell'acqua più lungo

• Il rubinetto non è aperto

• L’ingresso dell’acqua è limitato

• La pressione dell’acqua è troppo bassa Gli indicatori

lampeggiano in modo continuo La temperatura richiesta non viene raggiunta

• Malfunzionamento degli elementi riscaldanti L’indicatore lampeggia. Troppo pieno

• Alcuni componenti della lavastoviglie presentano delle perdite

RISOLUZIONE DEI PROBLEMI

Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore. Problema Possibili cause Soluzione Il prodotto non funziona

• Alimentazione interrotta • Controllare alimentazione elettrica

• La pressione dell'acqua è troppo bassa

• Vericare che l'approvvigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta

• Lo sportello della lavastoviglie non è stato chiuso correttamente

• Assicurarsi che lo sportello sia stato chiuso correttamente L’acqua non viene pompata dalla lavastoviglie

• Il tubo di scarico è piegato • Controllare il tubo di scarico

• Il ltro è otturato • Controllare il ltro grossolano

• Il lavandino della cucina è otturato

• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto Schiuma nella vaschetta

• Detersivo inadatto • Utilizzare solamente detersivi appositi per lavastoviglie

• Riversamenti di brillantante • Pulire i riversamenti di brillantante Schiuma nella vaschetta interna

• È stato utilizzato del detersivo con colorante

• Utilizzare solo detersivo senza colorante Strato bianco sulla supercie interna

• Minerali d'acqua duri • Pulire regolarmente l'interno con una spugna umida Macchie di ruggine sulle posate

• Le posate non sono resistenti alla corrosione

• Non lavare questi oggetti nella lavastoviglie

• Un programma non è stato avviato dopo il rifornimento del sale

• Avviare sempre un programma rapido dopo aver aggiunto il sale

• Il coperchio dell'ammorbidente è lento

• Controllare e avvitarlo Rumore martellante nel telaio

• Il braccio spruzzatore sbatte contro un oggetto nel cestello

• Interrompere il programma e risistemare gli oggetti Rumore metallico • Le stoviglie sono sparse nel telaio IM_ODW6011 A2 FS B_190415_V04_HR.indb 61 15/4/2019 13:4462 Size = A5

Problema Possibili cause Soluzione Rumore martellante nei tubi dell’acqua

• Causato dall'installazione in loco o dalla sezione trasversale della tubazione

• Questo non inuisce sul funzionamento della lavastoviglie Le stoviglie non sono pulite

• Stoviglie caricate in modo scorretto

• Risistemare le stoviglie

• I bracci spruzzatori sono bloccati

• Detersivo insuciente • Aggiungere più detersivo

• Il programma non è potente a sucienza

• Scegliere un altro programma

• Il ltro è sporco o non è inserito correttamente

• Pulire il ltro e assicurarsi che sia inserito correttamente Opacizzazione sulle stoviglie in vetro

• Detersivo eccessivo • Usare meno detersivo e scegliere il ciclo più breve per pulire i bicchieri Segni neri o grigi sulle stoviglie

• Le stoviglie sono state graate da utensili in alluminio

• Utilizzare un detergente abrasivo delicato Il detersivo è rimasto nelle tazze del distributore

• Le tazze del detersivo sono bloccate

• Riorganizzare i piatti Le stoviglie non si asciugano

• Carico scorretto • Sostituire il prodotto detergente o immettere il brillantante

• Il livello di brillantante è troppo basso

• Aumentare il livello di brillantante

• Le stoviglie vengono rimosse troppo presto

• Non rimuovere le stoviglie subito dopo il lavaggio. CARATTERISTICHE Consumo energetico 1760 - 2100 W Tensione / nominale 220 - 240 V ~ 50 Hz Pressione idrica (pressione di usso) 0,4 - 10 bar / 0,04 - 1 MPa

• Questa è una lavastoviglie.

• Il metodo di test Erp è secondo EN50242:2008+A11, (EU) 1016/2010 & (EU) 1059/2010

• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica: www.ok-online.com SMALTIMENTO Non smaltire questi apparecchi con i riuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni. IM_ODW6011 A2 FS B_190415_V04_HR.indb 62 15/4/2019 13:4463

Nome del fornitore Marchio del fornitore Imtron ok. b Identicatore del modello ODW6011 A2 FS B

Capacità nominale, espressa in numero di coperti standard, per il ciclo standard di lavaggio

d La classe di ecienza energetica A++

Marchio UE di qualità ecologica Si

Consumo annuo di energia (AE

) in kWh/anno Consumo energetico 258 kWh all’anno, basato su 280 cicli di lavaggio standard con acqua fredda e consumo dei modi a basso consumo energetico. Il consumo eettivo dipende dalle modalità di utilizzo dell’apparecchio

) del ciclo di lavaggio standard 0,9 kWh

Consumo energetico nei modi spento e lasciato acceso (P

Consumo annuo di acqua (AW

) in litri/anno «Consumo di acqua 3080 litri/anno, basato su 280 cicli di lavaggio standard. Il consumo eettivo dipende dalle modalità di utilizzo dell’apparecchio.»; j Classe di ecienza di asciugatura A

Indicazione che il «programma standard» è il programma standard di lavaggio al quale fanno riferimento le informazioni dell’etichetta e della scheda, che questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale e che è il programma più eciente in termini di consumo combinato di energia e acqua ECO 45 °C

Durata del programma per il ciclo di lavaggio standard espressa in minuti e arrotondata alla cifra intera più vicina 225 min

Durata del modo lasciato acceso, (T

) se la lavastoviglie per uso domestico è dotata di sistema di gestione dell’energia 30 min

Emissioni di rumore aereo espresse in dB(A) re 1 pW 49 dB(A) o Se si tratta di un modello da incasso Si IM_ODW6011 A2 FS B_190415_V04_HR.indb 79 15/4/2019 13:4480 Size = A5
