Tipo di prodotto	Lavastoviglie
Marca	OK
Modello	ODW 132 F
Capacità	6 coperti
Programmi di lavaggio	Intensivo, Universale, Eco, 90 min, 60 min, 40° rapido
Consumo energetico	1170 - 1380 W
Tensione / Frequenza	220 - 240 V ~ 50 Hz
Pressione dell'acqua	0,4 - 10 bar / 0,04 - 1 MPa
Temperatura dell'acqua	Acqua fredda
Tipo di detersivo	Specifico per lavastoviglie (polvere, pastiglia o liquido)
Prodotto di risciacquo	Liquido, capacità circa 110 ml
Addolcitore d'acqua	Regolabile in base alla durezza dell'acqua (0-8 mmol/l)
Sistema di filtrazione	Filtro principale, micro-filtro, filtro a maglie larghe
Tipo di installazione	Non incassabile, libera installazione
Allaccio scarico	Altezza massima di uscita da rispettare
Sicurezza bambini	Utilizzo sotto sorveglianza a partire da 8 anni
Garanzia e ricambi	Pezzi disponibili 7-10 anni (secondo direttiva ecodesign)

Domande frequenti - ODW 132 F OK

Qual è la capacità massima di coperti della lavastoviglie ODW 132 F?

Questa lavastoviglie è progettata per lavare 6 coperti massimo.

Quali sono i programmi di lavaggio disponibili?

I programmi sono: Intensivo (stoviglie molto sporche), Universale (normale), Eco (economico), 90 minuti, 60 minuti, e 40° rapido (risciacquo rapido).

Come regolare l'addolcitore d'acqua?

Tenere premuto il pulsante Accensione/Spegnimento per 5 secondi dopo l'accensione, quindi premere Avvio/Ripristino per scegliere il livello corrispondente alla durezza dell'acqua (vedere tabella nel manuale).

Cosa fare in caso di presenza di schiuma nella vasca?

Utilizzare solo un detersivo adatto alla lavastoviglie e asciugare eventuale eccesso di prodotto di risciacquo rovesciato.

Come pulire i filtri della lavastoviglie?

Ruotare il tappo del filtro in senso antiorario, rimuovere i filtri (principale, micro-filtro e filtro a maglie larghe) e lavarli sotto acqua corrente. Rimontare in ordine inverso.

Cosa significano le spie lampeggianti sul pannello?

Una spia lampeggiante indica un codice di errore. Ad esempio, 40° lampeggia = problema di afflusso d'acqua; 90° lampeggia = trabocco. Consultare la tabella dei codici di errore nel manuale.

Si può aprire lo sportello durante un ciclo di lavaggio?

È sconsigliato aprire lo sportello durante il ciclo poiché l'acqua calda può bruciare. Utilizzare il tasto Pausa per interrompere il ciclo in sicurezza.

Qual è il consumo del programma Eco?

Il programma Eco consuma circa 0,613 kWh e 6,5 litri d'acqua per una durata di circa 230 minuti.

Come installare correttamente la lavastoviglie?

Posizionare l'apparecchio su una superficie piana, orizzontale e solida. Collegare l'arrivo dell'acqua (3/4 di pollice) e il tubo di scarico rispettando l'altezza massima. Inserire la spina in una presa a muro adatta.

Dove trovare i ricambi?

I ricambi sono disponibili presso il servizio clienti (coordinate sulla scheda di garanzia) per una durata di almeno 7 anni, in conformità con la direttiva sull'ecodesign.

MANUALE UTENTE ODW 132 F OK

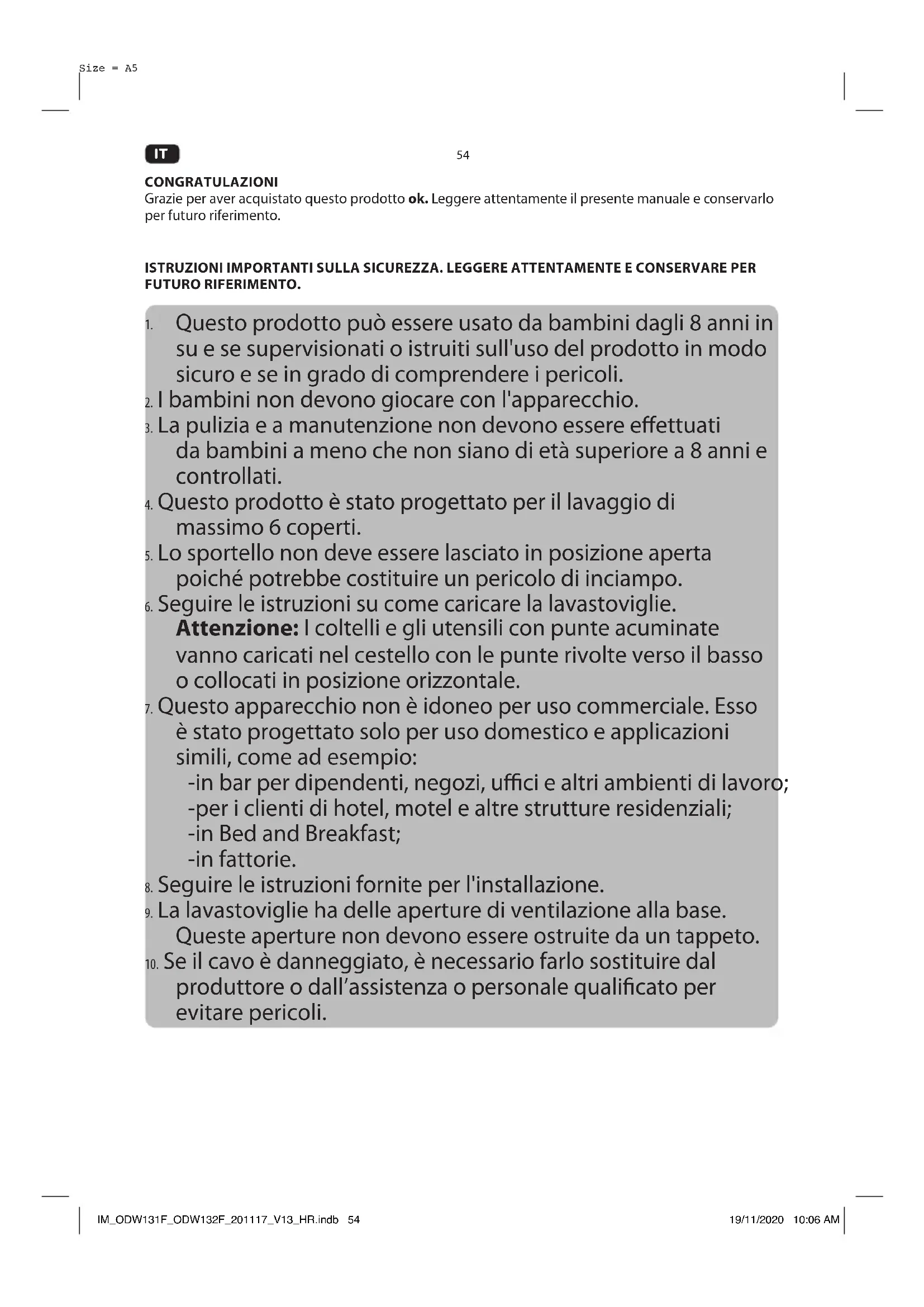

Grazie per aver acquistato quello prodotto ok. Leggere attendamente il presente manuale e conservarlo per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

1. Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati oistrui sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
4. Questo prodotto è stato progettato per il lavaggio di massimo 6 coperti.
5. Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
6. Seguire le istruzioni su come caricare la lavastoviglie.
   Attenzione: I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.
7. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico e applicazioni simili, come ad esempio:

-in bar per dipendenti, negozi, uffici e altri ambienti di lavoro;
-per i clienti di hotel, motel e altre strutture residenziali;
-in Bed and Breakfast;
-in fattorie.

1. Seguire le istruzioni fornite per l'installazione.
2. La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.

3. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.

4. Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, videere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzato un tubo nuovo per l'installazione. Non riutilizzato vecchi tubi.

5. Seguire le istruzioni nel capitolo Pulizia e cura.
6. Leggere con attenzione quello manuale dell'utente al primo utilizzato e consegnarlo col prodotto. Far attenzione alle avventenze sul prodotto e in quello manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
7. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
8. Non lasciare mai l'apparechio incustodito durante l'utilizzo.
9. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
10. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
11. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
12. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calorie come fornì, piastre e altri dispositivi/oggetti che producono calore.
13. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
14. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
15. Usare quello prodotto in ambienti chiusi e mai all'aperto.
16. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

USO PREVISTO

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altri uso può causare danni al prodotto o lesions. Questo prodotto è stato progettato per uso domestico e non è destinato a uso commerciale.

Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesions personali dovuti a usi inappropriati o improprii, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

GARANZIA E PARTI DI RICAMBIO

Il periodo di garanzia del prodotto,osi come le condizioni applicabili della stessa,si trovano nella scheda di garanzia fornita con il prodotto. Le parti di ricambio,elencate nella corrispondente direttiva sulla progettazione ecocompatibile,possono essere ottenute contattando il centro di assistenza clienti, per un periodo di almeno 7 anni, o rispettivamente 10 anni.

56

COMPONENTI

Pannello di controllo

A. Pulsante D II
B. Pulsante di selezione della modalità P
C. Modalità: soft
D. Modalità: 60 minuti
E. Modalità: 90 minuti
F. Modalita: Eco ECO
G. Modalità: Universale
H. Modalità: Intensiva
I. Spia di segnalazione (brillante esaurito)
J. Spia di segnalazione (adolcotre esaurito)
K. Spia On/Off
L. Interruttore On/Off

Lato anteriore

M. Maniglia
N. Sportello

Lato posteriore

O. Cavo di alimentazione con spina
P. Raccordo di ingresso dell'acqua
Q. Tubo di scarico (premontato)

Interno

R. Bracci irroratori
S. Gruppo del filtro
T. Contenitore del sale
U. Cestello della lavastoviglie
V. Cestello per le posate

W. Vano detergente, pastiglie/polvere

W1. Coperchio
w2. Chiusura
w3. Vano per il lavaggio principale
w4. Vano per prelimavaggio

X. Vano per brillantante

X1. Indicatore di livello
x2. Contenitore del brillantante

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori alla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifuti.
• Ispezionare i contentuti della segna per verificarne la completeness e l'eventuale presenza di danni. Nel caso in cui il contentuto si incomplete o danneggiato, contattare immediatamente il punto vendita.
• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

INSTALLAZIONE

Note: La lavastoviglie è dotata di cavo di alimentazione e spina. Prima dell'installazione assicurarsi che la presa a muro sia nel punto desiderato.

Si consideri la dimensione del prodotto per il posizionamento e l'installazione.

1 Posizione r la lavastoviglie su una superficie piana, orizzontale e stabile, ad esempio appoggiarlo su una piano adeguato della cucina.

Nota: La lavastoviglie non è adatta all'incasso.

2 La lavastoviglie delve essere collegata allo scarico

1. Il tubo è al pronto per essere collegato allo scarico delle acque reflue. Tagliare le fascette e raddrizzare il tubo.
2. Collegare l'estremita a un tubo di scarico. Osservare l'altezza massima dell'uscita del tubo di scarico.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.

3 Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3/4") utilizzando il tubo in dotazione e assicurarsi che fissato saldamente.

Note: Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che sia è limpida e priva di impurity. In mancanza di但这a precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

4 Collegare la spina di alimentazione alla rete elettrica.

PREPARAZIONE

5 Riempimento del contentitore del sale

A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

1. Togliere il cestello, poi svitare e togliere il tappo del contentatore del sale.
2. Prima del primo lavaggio,aggiungere 1 It di acqua nel contentatore del sale della macchina.
3. Posizione l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1 kg di sale. Una piccola fuoriuscita di acqua dal contentatore del sale è normale.
4. Dopo aver riempito il contentatore, riavvitare il tappo in senso orario.
5. Subito dopo il riempimento del sale nel suo contentatore, occorre avviare un programma di lavaggio (si sugerisce un programma rapido). In caso contrario ilsystema dei filtri, la pompa o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con seguente perdita della garanzia.

Note: Di solito, la spia del sale si spegne entro 2-6 giorni dopo aver riempito il contentatore del sale. A seconda di quanto si scioglie il sale, la spia può restare accesaanche più il riempimento del contentatore.

Attenzione!

• Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcotre dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsable per eventuali danni.
• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale inccesso.
• Aggiungere il sale molto prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.
• Il contentatore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

IT

58

Regolazione del consumo di sale

1. Attivare la modalità di impostazione: Chiodere lo sportello entro 60 secondi dall'accensione ON, premere il pulsante D e tenerlo premuto per 5 secondi, la macchina entrera in modalità di configurazione, indicata dall'indicatore luminoso lampeggiante fddolcitore d'acqua).
2. Regolare il livello di consumo di sale: Premere il pulsante (Avvio/Reset) per selezionare l'impostazione corretta in base all'ambiente locale.Seguire la tabella sottostante per trovare l'impostazione corretta.

Grado di durezza dell'acqua		Impostazione D	display digitale
°dH 1)	mmol/I 2)
0-5 0-0.9	1		H1:40°
6-11 1.0-2	2.0 2		H2:60°
12-17 2.1-3	3.0 3		H3:60° e 40°
18-22 3.1-4	4.0 4 *		H4:90°
23-34 4.1-6	6.1 5		H5:90° e 40°
35-45 6.2-8	8.0 6		H6:90° e 60°

1. Il prodotto uscirà automaticamente alla modalità di impostazione 5 secondi dopo l'ultima impostazione/funzionamento dell'interruttore.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2 millimol, unità internazionale per la durezza dell'acqua
^*1 impostazione di fabbrica

Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta del detersivo

7 L'erogatore deve essere riempito prima dell'inizio di agli ciclo di lavaggio.

• Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il pulsante di rilascio. Il coperchio scatta automaticamente.

• Aggiungere sempre il detersivo molto prima dell'inizio di anni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.
• Se le stoviglie sono molto sporche,METTRE una dose supplementare di detersivo nelle scomparto del prelavaggio. Questo detersivo entrera in azione durante la fase di prelavaggio. Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelimavaggio.

1. Chiudere il coperchio e premere finché non scatta in posizione.

Nota: Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

8 La lavastoviglie è progettata perutilizzare il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gocce sulle stoviglie.

1. Apire il tappo e versare il brillante nel dosatore fino a quando l'indicatore di livello diventa completenesse nero. Il volume del contentatore del brillante è di circa 110 ml.

2. Per aprire il dosatore occorre ruotare il tappo seguendo la freccia di "apertura" (a sinistra) ed estrarlo.

3. Versare il brillantante nel dosatore, facendo attenzione a non riempirloecessivamente.
4. Rimettere il tappo allineandolo con la freccia di "apertura" e ruotandolo versus la freccia di chiusura (a destra).

Note: Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparechio.

1. Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantando un'asciugatura perché macché o strisciature.
2. Se il dosatore del brillantante è vuoto la spia del brillantante si accende di rosso.

9 Carico del cestello per le posate

Osservare lo schema per il positizimento delle posate nell'apposto cestello. Vedere la tabella qui è molto sudato per le denominazione delle parti.

1 Forchette	2 Cucchiai per minestra	3 Cucchiaini per dolce	4 Cucchiaini da tè
5 Cuchillos	6 Cucchas de servir	7 Mestoli per salse	8 Forchette da servizio

Attenzione!

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolò.
• Non lasciare che alcun oggettosporga e vada a toccare il fondo dei cestelli.
• Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
• Non sovraccaricare la lavastoviglie per non comprometerne il funzionamento.

60

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle. Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizione are gli oggetti nella lavastoviglie nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giu.

• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
  -Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.

Nota: Gli oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero lavoramente cadere fuori dal cestello.

Osservare lo schema generale per il posizionamento di piatti e posate nel cestello. Vedere la tabella qui除去 per le denominazione delle parti.

Opzione 1 Opzione 2

1 Tazzine Tazze Bicchieri Ciotole in melamina Piatti fondi		3	4	5
6 Piatti piani	7 Piattini	8 Piatti per dolce	9 Piatti per dolce in melamina	10 Piatto ovale
11 Pentolino	12 Cestello per le posate	13 Ciotole per dolce	14 Cucchiai di servizio

FUNZIONAMENTO Lavaggio delle stoviglie

10 Osservare la seguente procedura per avviare il processo di lavaggio:

1.Preparare la lavastoviglie
2. Caricare il cestello della lavastoviglie
3. Aggiunta di detersivo
4. Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sia collegato alla rete e che lo sportello sia ben chiuso.
5. Premere l'interruttore 心 per accendere la lavastoviglie e scegliere il programma, consultare il capitolo Scelta del programma

1. Premere il pulsante (Avvio/Pausa)

2. Per interrompere il programma spingere nuovamente il pulsante (Aivio/Pausa).

Nota: Le spie del programma mostrano lo stato della lavastoviglie:

a) Luce del programma accesa: standby o pausa
b) Luce del programma lampeggiante: programmà di lavaggio in corso

1. Quando il ciclo di lavoro è terminato, il segnale acustico della lavastoviglie suonerà 8 secondi, per poi fermarsi.

2. Spagnere l'apparecchio con il pulsante se chiudere il rubinetto dell'accua.

3. Aprire lo sportello della lavastoviglie.

Avverenza! è pericoloso aprire lo sportello durante un ciclo in corso, poiché ci si potrebbscottare con l'acqua calda.

• Attendere quale minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili nelle sono più caldi e più suscettibile alle rotture. Essi potrannoanche asciugare meglio.
• Scaricare la lavastoviglie.

Mettere in pausa il ciclo di lavaggio

• É possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere più stato rilasciato, e l'apparecchio potrebbe avee più scaricato l'acqua di lavaggio.

• Premere il pulsante D | | (Avvio/Pausa) più di tre secondi; la macchina andrà in stand by.

• Modificare il programma per l'impostazione del ciclo desiderato
• Premere nuovamente il pulsante (Avvio/Pausa) per continuare il processo di lavaggio.

Note: Se si après la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello e la macchina continua a lavorare dopo 10 secondi.

• Se si è dimenticato un piatto, si può mettere in pausa il programma eaggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia più aperto.

• Premere il pulsante (Avio/Pausa)

• Apire leggermente lo sportello perMETTERe in pausa il programma di lavaggio.
• Dopo l'arresto dei bracci, è possibile apire completamente lo sportello.
• Aggiungere piatti dimenticati.
• Chidere lo sportello e premere nuovamente il pulsante || (Avvio/Pausa), la lavastoviglie continuera多久 10 secondi.

Consigli sul tipo di detersivo

Consultare le note di seguito per migliorare il risultato della pulizia, riducendo al contempo il consumo energetico e l'impatto ambientale:

• Dosare il detersivo, il sale e il brillantante in base ai suggerimenti / requisiti del fornitore, tenendo conte della massa e del livello di sporcizia del servizio da tavola.
  Nonutilizzare insieme tipi di detersivo e sale differenti
• Si utilizzato detersivi a base di solventi o ingredienti corrosivi.
• Evitare il sovradosaggio.

Attenzione: Un dosaggio errato di detersivo, sale o altri additivi più danneggiare il prodotto e comprometterne il corretto funzionamento.

62

SCELTA DEL PROGRAMMA

Tabella dei programmi

La tabella segunte在哪i quali sono i programmi miglior dautilizzare per diversi tipi di stoviglie e quanto detersivo è necessario. Inoltre vengono sostrate le informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione del ciclo di lavoro	Deterviso Pre/Princ	Tempo di funzione-mente in min	Cons. ener-tico in kWh	Cons. di acqua in litri	Bril-lan-tante
Intensivo	Per stoviglia molto sporche, pentole很正常amente sporche, padelle, piatti, ecc. con sporco secco	Prelavaggio a 50 °C Lavaggio a 70 °CRisciacquo Risciacquo Risciacquo a 70 °CAsciugatura	4/10 g 140	1,200 9,6			★
Univer-sale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco	Prelavaggio Lavaggio a 60 °CRisciacquo Risciacquo a 70 °CAsciugatura	4/10 g 120	1,050 7,7			★
ECO (*EN 60436)	Questo è il programma standard; è adatto per pulire stoviglia很正常amente sporche ed è il programma più efficente in termini di consumo energetico e idrico per quel tipo di stoviglia	Prelavaggio Lavaggio a 45 °CRisciacquo a 65 °CAsciugatura	14 g 230	0,613 6,5			★
90'90 min	Per carichi normalmente sporchi che non necessitano di un'asciugatura completa.	Lavaggio a 65 °CRisciacquo Risciacquo Risciacquo a 70 °CAsciugatura	14 g 90	1,100 6,6			★
60'60 min	Per posate leggermente sporche che non necessitano di un'asciugatura completa.	Lavaggio a 65 °CRisciacquo Risciacquo a 50 °CAsciugatura	14 g 60	0,820 5,8			★
40°Rapido	Un risciacquo rapido per carichi leggermente sporchi senza asciugatura	Lavaggio a 40 °CRisciacquo Risciacquo	12 g 30	0,500 5,8 -

Nota:

• ECO: Questo programma è adatto alla pulizia di stoviglia normalmente sporche e per tale scopo è il programma più efficente in termini di consumo combinato di energia e di acqua. Viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

Nota:

I valori indicati per i programmi diversi dal programma ECO sono soloindicativi.

PULIZIA E MANUTENZIONE

• Attenzione! Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, nelle meccanismi di pulizia e gli utensili potrebbero graffiti la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attentione a non far entrare acqua all'interno del prodotto (ad esempio, atraverso l'interruttore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetria acqua nella serratura e nei componenti elettrici, non utilizzato alcun detergente spray.

Pulizia del gruppo filtro

Il filtro impedisce che resti di cibo di grande dimensioni o altri oggetti penetrino all'interno della pompa. Ispezionare i filtri per verificare la presenza di blocchi dopo agli utilizzo della lavastoviglie.

Il systema filtrante è costituito da unhetto a grana grossa, unhetto piatto (fhetto principale) e un micro ghetto (fhetto fine).

• Filtro Principale A: Alimenti e particelle intrappolati da quello filtering vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtrone trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.
• Filtrato a granà grossa C: Oggetti più grandsi, come pezzi di alla o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtrto a granà grossa. Per rimuovere gli elementi catturati dal filtrto, premere delicatamente il tappo sulla parte superiore di quello filtrto e sollevarla.

13 Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l'intero gruppo del filtro.
• Estrarre i filtri B e C.
• Estrarre ilhetto C.
• Lavare i filtri molto l'acqua corrente.
• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtro sia installato correttamente.

Nota: Non usare la lavastoviglie con ilsystema filtrante non installato.

Pulizia dei bracci irroratori

I bracci irroratori sono disponibile smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti. Si consiglia di pulirli una volta agli due mesi.

• Afferrare il braccio nel mezzo e tirarlo verso l'alto per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

RIMOZIONDEL CALCARE

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare alla lavastoviglie, procedere secondo le istruzioni del produttore del decalcificante. É possibile ottenere decalcificanti adatti pressi i rivenditori.

64

CODICI DI ERRORE

Codice Significato	Possibili cause
L'indicatore luminoso 40° lampeggia.	Tempo di ingresso dell'acqua più lungo	Il rubinetto non è aperto L'ingresso dell'acqua è limitato La pressione dell'acqua è troppo Bassa
L'indicatore luminoso 90° lampeggia.	Troppo piano	Alcuni componenti della lavastoviglie presentano delle perdite
L'indicatore luminoso 40° e 60° lampeggiano.	La temperature richiesta non viene raggiunta	Malfunzionamento dell'elemento riscaldante
L'indicatore luminoso ECO, 40° e 90° lampeggiano.	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunitàzione.

Quando viene visualizzato un codice di ERRORW, contattare l'assistenza clienti. Le rispettive linee Telefoniche per l'assistenza sono indicate sulla schedà di garanzia fornita in dotazione.

RISOLUZIONE DEI PROBLEMI

Se ci sono problemi durante il funzionamento,fare riferimento alla seguite tabella. Se i problemi non possono essere risolti come indicato nella voce Soluzione o qualora fosso r necessarie parti di ricambio per la riparazione autonoma, contattare il centro assistenza. Le rispettive linee Telefoniche per l'assistenza sono indicate sulla scheda di garanzia fornita in dotazione insieme al prodotto. Tenere presente, che le riparazione improprie effettuate in modo autonomo possono comportare pericoli nonché l'annullamento della garanzia, pertanto evitarle in caso di dubbio.

Problema Possibili causse Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare l'alimentazione
	• La pressione dell'accu è troppo Bassa	• Verificare che l'alimentazione idrica sia collegata correttamente e che il rubinetto sia aperto
	• Lo sportello della lavastoviglia non è stato chiuso correttamente	• Assicurarsi che lo sportello venga chiuso correttamente
L'acqua non viene pompata fuori alla lavastoviglia	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtrò è intasato • Controllare e pulire il filtrogrossolano
	• Il lavello della cucina è intasato	• Controllare se il lavello della cucina scarica correttamente oppure rivolgersi ad un agente addetto al servizio di assistenza.
Schiuma all'interno della vaschetta	• Detersivo non adatto • Utilizzato escludvamente detersivi specifici per lavastoviglia
	• Fuoriuscita di brillantante • Pulire le fuoriuscite di brillantante
Schiuma all'interno • è stato utilizzato un detersivo con colorante	• Utilizzato escludvamente detersivi privi di colorante
Patina bianca sulla superfici interna	• Minerali di acqua dura • Pulire regolarmente la parte interna con una spugna umida

Problema Possibili cause Soluzione
Macchie di ruggine sulle posate	Le posate non sono resistenti alla corrosioneEvitare il loro lavaggio nella lavastoviglie
	Un programma non viene avviato dopo il riempimento del saleAvviare sempre un programma rapido dopo l'aggiunta di sale
	Il coperchio dell'addolcitore è allentatoControllare e serrarlo
Rumore di battiti nel mobile	Il braccio irroratore sta battendo contro un oggetto nel cestelloInterrompere il programma risistemare gli oggetti
Rumore sferragliante	Le stoviglie vagano liberamente all'interno del mobile
Rumore di battiti nei tubi dell'accua	Ciò è dovuto all'installazione in loco o alla sezione trasversale della tubazioneTale fenomeno non influisce in alcun modo sul funzionamento della lavastoviglie
Le stoviglie non sono pulite	Le stoviglie sono state caricate in modo erratoRisistemare le stoviglie
	I bracci irroratori sono ostruiti
	La quantità di detersivo non è sufficienteAggiungere altri detersivo
	Il programma non era abbastanza potenteScegliere un programma diverso
	Ilhetto è sporco o non è stato insertito correttamentePulire ilhetto e assicurarsi che venga inserito correttamente
Opacità sulle stoviglie di vetro	Detersivo in quantità eccessiva Utilizzare meno detersivo e scegliere il ciclo di lavoro più breve per la pulizia dei bicchieri
Segni neri o grigi sulle stoviglie	Contrlo le e stoviglie sono andati a finire degli utensili di alluminioPer pulirli utilizzato un detergente leggermente abrasivo
Residui di detersivo rimasti nelle vaschette di dosaggio	Il dosatore di detersivo è bloccato Riistemare le stoviglie
Le stoviglie non si asciugano	Carico eseguito in modo errato
	Il livello di brillantante è troppo bassoAumentare il livello di brillantante
	Le stoviglie sono state rimoso streppo in anticipoNon rimuovere le stoviglie immediatamente dopo il lavaggio.

66

Dati tecnici

Consumo energetico 1170 - 1380 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4 - 10 bar / 0,04 - 1 MPa
Temperatura dell'acqua A freddo

• Questa è una lavastoviglie.
• Far riferimento al site Web di seguito per informazioni tecniche o contattare il produttore per la documentazione Tecnica: www.ok-online.com

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riccio WEEE. Cosi aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglia normalmente sporche. è il programma più efficente a tale scopo in termini di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacité indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un carico improprio può causare un lavaggio ineffiente delle stoviglie e possibili malfunzionamenti.
• Il prelimavaggio manuale delle stoviglia comporta un magiore consumo di acqua e di energia e viene sconsigliato.
• Il lavaggio delle stoviglie in una lavastoviglie domestica consuma generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglie domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle correspondenti delle presenti istruzioni.
• Osservare le informazioni sulla corretta installmente (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua)icontinue nelle presenti istruzioni.
• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.
• Prima di anni utilizzato, rimuovere tutti i corpi estranei alla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.
• Il controllo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.

GEFELICITEERD
