Caractéristiques techniques	Lave-vaisselle OK ODW 132 F, capacité de 13 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes : éco, rapide, intensif, délicat, prélavage, auto
Consommation d'eau	Consommation d'eau : 9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres amovibles, cycle de nettoyage automatique, entretien régulier recommandé
Sécurité	Système de sécurité anti-débordement, verrouillage de porte pendant le fonctionnement
Informations générales	Poids : 45 kg, garantie de 2 ans, niveau sonore : 49 dB

FOIRE AUX QUESTIONS - ODW 132 F OK

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le bouton de démarrage est enfoncé et que la porte est correctement fermée.

Pourquoi l'eau ne s'évacue-t-elle pas ?

Vérifiez si le filtre est obstrué ou si le tuyau d'évacuation est plié ou bloqué. Nettoyez le filtre et assurez-vous que le tuyau est correctement installé.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à un mauvais dosage de liquide de lavage ou de sel régénérant. Assurez-vous d'utiliser les produits recommandés et vérifiez le niveau de sel dans le réservoir.

Le programme de lavage ne démarre pas, que faire ?

Vérifiez que le réservoir de produit de lavage est plein et que la porte est bien fermée. Assurez-vous également que le modèle est correctement configuré pour le programme souhaité.

Mon lave-vaisselle fait un bruit anormal, que faire ?

Cela peut être causé par des objets mal placés à l'intérieur ou par des pièces desserrées. Vérifiez l'intérieur de l'appareil et assurez-vous que tous les éléments sont bien en place.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et utilisez une brosse douce pour éliminer les résidus. Remettez-le en place une fois qu'il est propre.

Le lave-vaisselle ne chauffe pas l'eau, que faire ?

Vérifiez si le réglage de température est correct. Si le problème persiste, cela pourrait être dû à un élément chauffant défectueux, et vous devriez envisager de contacter un technicien.

Comment résoudre un code d'erreur affiché ?

Consultez le manuel de l'utilisateur pour identifier le code d'erreur et suivez les instructions fournies pour le résoudre. Si nécessaire, contactez le service client.

Puis-je laver des ustensiles en bois dans le lave-vaisselle ?

Il est déconseillé de laver des ustensiles en bois au lave-vaisselle, car la chaleur et l'humidité peuvent les endommager. Lavez-les à la main avec de l'eau savonneuse.

Quel type de sel dois-je utiliser pour mon lave-vaisselle ?

Utilisez du sel spécifique pour lave-vaisselle, disponible dans le commerce. Évitez d'utiliser du sel de table, car il peut endommager l'appareil.

Comment régler la dureté de l'eau dans le lave-vaisselle ?

Consultez le manuel de l'utilisateur pour ajuster le réglage de dureté de l'eau. Cela nécessite généralement d'utiliser un tournevis pour accéder à un panneau de réglage.

MODE D'EMPLOI ODW 132 F OK

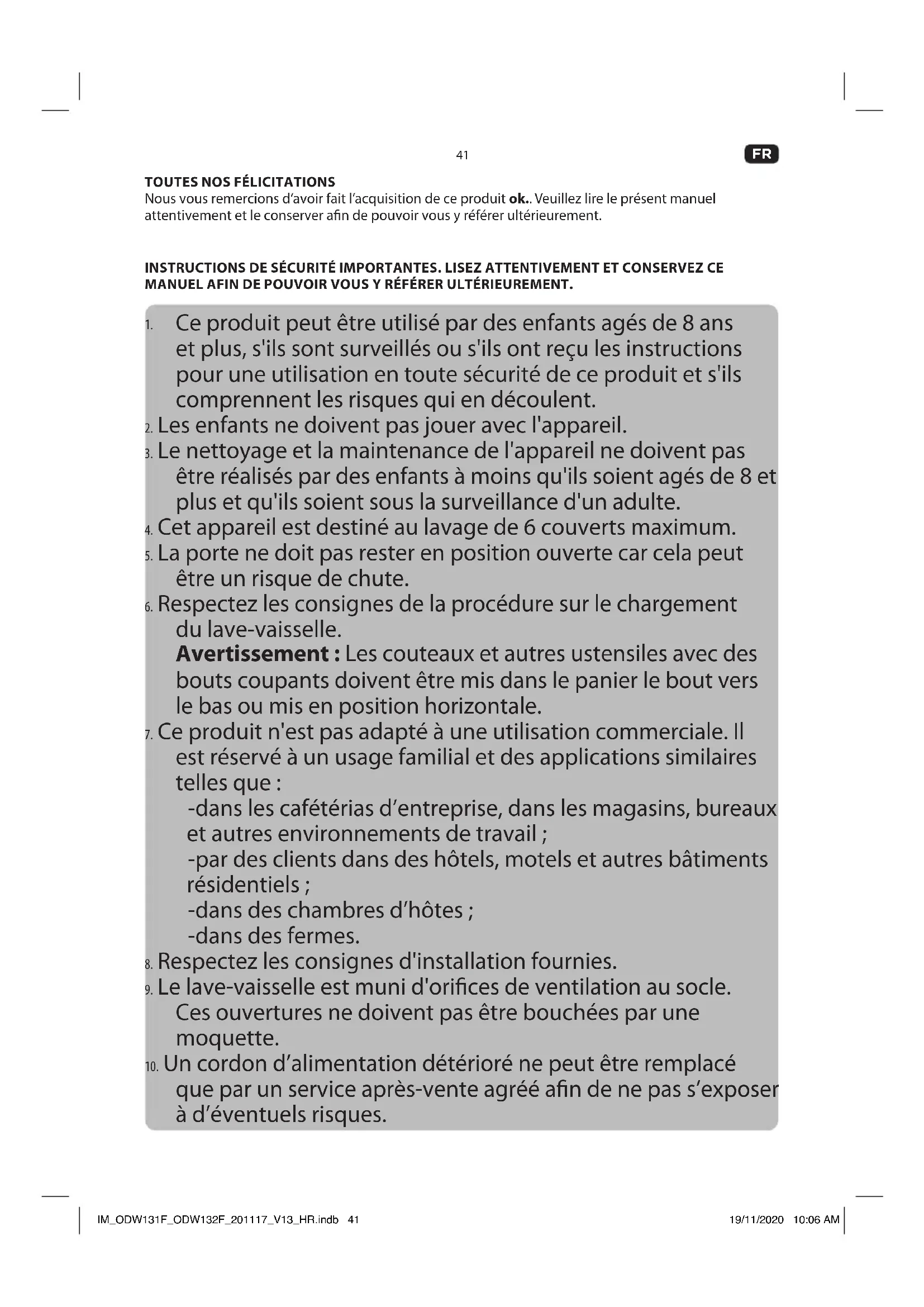

Nous vous remercions d’avoir fait l’acquisition de ce produit ok.. Veuillez lire le présent manuel attentivement et le conserver an de pouvoir vous y référer ultérieurement. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES. LISEZ ATTENTIVEMENT ET CONSERVEZ CE MANUEL AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.

2. Les enfants ne doivent pas jouer avec l'appareil.

3. Le nettoyage et la maintenance de l'appareil ne doivent pas

être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.

4. Cet appareil est destiné au lavage de 6 couverts maximum.

5. La porte ne doit pas rester en position ouverte car cela peut

être un risque de chute.

6. Respectez les consignes de la procédure sur le chargement

Avertissement : Les couteaux et autres ustensiles avec des

bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.

7. Ce produit n'est pas adapté à une utilisation commerciale. Il

est réservé à un usage familial et des applications similaires telles que : -dans les cafétérias d’entreprise, dans les magasins, bureaux et autres environnements de travail ; -par des clients dans des hôtels, motels et autres bâtiments résidentiels ; -dans des chambres d’hôtes ; -dans des fermes.

8. Respectez les consignes d'installation fournies.

9. Le lave-vaisselle est muni d'orices de ventilation au socle.

Ces ouvertures ne doivent pas être bouchées par une moquette.

10. Un cordon d’alimentation détérioré ne peut être remplacé

que par un service après-vente agréé an de ne pas s’exposer à d’éventuels risques. IM_ODW131F_ODW132F_201117_V13_HR.indb 41IM_ODW131F_ODW132F_201117_V13_HR.indb 41 19/11/2020 10:06 AM19/11/2020 10:06 AM42 Size = A5

11. Cet appareil es branché à l'alimentation d'eau. Respectez la

pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

12. Suivez les instructions de la section Nettoyage et entretien.

13. Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à

quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.

14. N’utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés.

Une mauvaise utilisation peut entraîner des risques.

15. Ne laissez jamais l’appareil sans surveillance lorsqu’il est sous tension.

16. N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de

réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.

17. La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.

18. Évitez de détériorer le cordon d’alimentation en le pliant ou par contact avec des angles vifs.

19. Veuillez tenir l’appareil, y compris son cordon d’alimentation et sa che électrique, à l’écart de toute

source de chaleur, telle qu’un poêle, une plaque chauante ou tout autre appareil/équipement générant de la chaleur.

20. Pour débrancher l’appareil de la prise de courant, tirez sur la che électrique et non pas sur le

21. Débranchez l’appareil lorsqu’il n’est pas utilisé, en cas de dysfonctionnement, avant de monter ou

de démonter les accessoires et avant chaque nettoyage.

22. Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l’extérieur.

23. Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une

utilisation domestique.se. UTILISATION PREVUE Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de couverts qui peuvent être lavés au lave- vaisselle ou adaptés aux lave-vaisselle. Toute autre utilisation peut endommager l’appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non à l'utilisation commerciale. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou à un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

GARANTIE ET PIÈCES DE RECHANGE

La période de garantie du produit, ainsi que les conditions en vigueur de la garantie se trouvent sur la carte de garantie fournie avec le produit. Les pièces de rechange, gurant dans la directive sur l'écoconception correspondante, sont disponibles en contactant le centre de service à la clientèle, pour une période d'au moins 7 ans, ou 10 ans respectivement. IM_ODW131F_ODW132F_201117_V13_HR.indb 42IM_ODW131F_ODW132F_201117_V13_HR.indb 42 19/11/2020 10:06 AM19/11/2020 10:06 AM43

COMPOSANTS Tableau de fonctions A. Bouton B. Bouton du mode de sélection C. Mode: doux D. Mode : 60 minutes E. Mode : 90 minutes F. Mode : Eco G. Mode : Universel H. Mode : Intensif

I. Voyant d’avertissement (produit de rinçage vide)

J. Voyant d’avertissement (adoucisseur d'eau vide) K. Voyant Marche/Arrêt L. Bouton Marche/Arrêt Panneau de face M. Poignée N. Porte Arrière O. Cordon d'alimentation avec che P. Branchement d'arrivée d'eau Q. Tuyau d'évacuation d'eau (pré-assemblé) Intérieur R. Jets d'eau S. Montage du ltre T. Bac à sel U. Panier du lave-vaisselle

V. Panier à couverts

W. Compartiment pour détergent, tablettes/poudre w1. Panneau w2. Verrouillage w3. Compartiment pour lavage principal w4. Compartiment pour prélavage

X. Compartiment pour le produit de rinçage

x1. Repère de remplissage x2. Bac du produit de rinçage AVANT DE L’UTILISER POUR LA PREMIERE FOIS

• Retirez soigneusement le produit et les accessoires de leur emballage d’origine. Il est conseillé de conserver l’emballage d’origine pour le rangement. Si vous souhaitez disposer de l’emballage d’origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.

• Vériez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur.

INSTALLATION NB : Le lave-vaisselle est muni d'un cordon d'alimentation avec che. Veillez à ce que la prise murale soit à l'endroit d'installation souhaité avant de le placer. Respectez les dimensions de l'appareil pour la localisation et l'installation.

Posez le lave-vaisselle sur une surface plate, horizontale et solide, ex: mettez-le sur un support adapté dans votre cuisine. NB : Ce lave-vaisselle n'est pas destiné à être encastré.

Le lave-vaisselle doit être branché à l'évacuation.

1. Le tuyau est déjà branché à la sortie d'évacuation d'eau. Coupez les sangles et déroulez le tuyau.

2. Branchez au bout du tuyau de l'évacuation d'eau. Respectez la hauteur maximale de la sortie du

tuyau d'évacuation. NB : Un support adapté de tuyau est disponible en options d'accessoires.

Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4'') avec le tuyau fourni et veillez à le serrer fermement. NB : Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés depuis une longue période, laissez couler l'eau pour veiller à ce que l'eau soit claire et sans impureté. Si cette précaution n'est pas prise, l'arrivée d'eau risque de se boucher et d'endommager l'appareil.

Branchez la che d'alimentation au secteur. PRÉPARATION

Mettre du sel dans le bac à sel Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.

1. Retirez le panier et dévissez et enlevez le bouchon du bac à sel.

2. Avant le premier lavage, ajoutez 1 l d'eau dans le bac à sel de votre machine.

3. Mettez le bout de l'entonnoir (fourni) dans l'orice et versez environ 1 kg de sel. Il est normal

qu'une petite quantité d'eau ressorte du bac à sel.

4. Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une

5. Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être

déclenché (programme rapide est suggéré). Sinon, le système du ltre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie. NB : En général, le voyant d'avertissement de sel ne s'allumera pas dans les 2 à 6 jours après le remplissage de sel. Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit. Avertissement !

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.

• Si le sel déborde, un programme de trempage ou un programme rapide devrait être eectué pour retirer l'excès de sel.

• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.

• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume. IM_ODW131F_ODW132F_201117_V13_HR.indb 44IM_ODW131F_ODW132F_201117_V13_HR.indb 44 19/11/2020 10:06 AM19/11/2020 10:06 AM45

Ajuster la consommation de sel

1. Allumer le mode de réglage : Refermez la porte dans les 60 secondes après la mise en ON,

et maintenez le bouton enfoncé pendant 5 secondes. La machine se mettra en mode de réglage, qui est indiqué par le voyant clignotant (adoucisseur d'eau).

2. Ajuster le niveau de consommation de sel : Appuyez sur le bouton (Démarrer /

Réinitialiser) pour sélectionner le réglage approprié conformément à votre environnement local. Respectez le tableau suivant pour trouver le réglage approprié. Taux de dureté d'eau Réglage L'écran numérique s'arrête °dH

3. L'appareil quittera automatiquement le mode de réglage 5 secondes après le dernier réglage/

bouton opérationnel. NB :

Degré de mesure allemand de la dureté d'eau

millimol, unité internationale de la dureté d'eau

réglage d'usine Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau. IM_ODW131F_ODW132F_201117_V13_HR.indb 45IM_ODW131F_ODW132F_201117_V13_HR.indb 45 19/11/2020 10:06 AM19/11/2020 10:06 AM46 Size = A5

Ajouter du détergent

• Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

• Pour la quantité adéquate, respectez les instructions indiquées avec le détergent

1. Appuyez sur le bouton de déverrouillage. Le couvercle s'ouvre.

2. Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il

pourrait s'humidier et ne pas se dissoudre correctement.

3. Si la vaisselle est très sale, mettez une dose supplémentaire de détergent dans le

compartiment du détergent de prélavage. Ce détergent fera eet durant la phase de prélavage. Veillez à la diérence des deux compartiments. a) Compartiment du détergent du cycle de lavage principal. b) Compartiment du détergent du cycle de prélavage.

4. Refermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place.

NB : N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec. Remplir le compartiment du produit de rinçage.

Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d’eau sur votre vaisselle.

1. Ouvrez le bouchon et versez le produit de rinçage dans le compartiment jusqu'à ce que le niveau

du repère devienne complètement noir. Le volume du compartiment du produit de rinçage est d'environ 110 ml.

• Pour ouvrir le compartiment, tournez le bouchon jusqu’à la èche (gauche) 'open' (ouvrir) et retirez-le.

• Versez le produit de rinçage dans le compartiment, en prenant soin de ne pas trop le remplir.

• Remettez le bouchon en l'insérant en alignement avec la èche 'open' (ouvrir) et en le tournant vers la èche pour le fermer (droite). NB : Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

2. Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un

rinçage minutieux et un séchage sans tâche et traces.

3. Si le compartiment du produit de rinçage est vide, le voyant du produit de rinçage s'allumera en

Charger le panier à couverts Respectez l'organisation de l'emplacement des couverts dans le panier prévu à cet eet. Consultez le tableau suivant pour la désignation éventuelle des pièces.

Cuillères de service

Fourchettes de service Avertissement !

• Les couteaux à longue lame rangés debout sont éventuellement dangereux.

• Ne laissez aucun élément dépasser le bas des paniers.

• Chargez toujours les ustensiles tranchants avec la pointe coupante vers le bas !

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.

• Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle.

• Il n'est pas nécessaire de rincer la vaisselle au robinet.

• Mettez la vaisselle dans le lave-vaisselle de la manière suivante : - La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas. - La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée an que l'eau puisse s'écouler. - Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser. - Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage. NB: Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier. Respectez l'organisation générale de l'emplacement de la vaisselle et des couverts dans le panier. Consultez le tableau suivant pour la désignation éventuelle des pièces.

Tasses Tasses hautes Verres Coupes en mélamine Assiettes à soupe

Assiettes de table Sous-tasses Assiettes à dessert Assiettes à dessert en mélamine Plat ovale

• Respectez les étapes suivantes pour commencer le cycle de lavage :

1. Préparation du lave-vaisselle

2. Chargement du panier du lave-vaisselle

3. Ajouter du détergent

4. Veillez à ce que le robinet/l’alimentation d'eau soit ouvert, que l'appareil soit branché au

secteur et que la porte soit correctement refermée.

5. Appuyez sur le bouton

pour allumer le lave-vaisselle et sélectionnez votre programme, voir la section Sélection du programme

6. Appuyez sur le bouton .

• Pour arrêter le processus appuyez à nouveau sur le bouton (Marche/Pause). NB : Les voyants du programme indiquent l'état du lave-vaisselle. a) Voyant du programme allumé : veille ou pause b) Voyant du programme clignotant : cycle de lavage en cours

7. Lorsque le cycle de lavage est terminé, le signal du lave-vaisselle sera émis pendant 8

secondes, puis s'arrêtera - Arrêtez l'appareil avec le bouton et coupez l'arrivée d'eau. - Ouvrez la porte du lave-vaisselle - Avertissement ! Il est dangereux d'ouvrir la porte durant un cycle de lavage, car l'eau chaude peut vous brûler. - Patientez quelques minutes avant de vider le lave-vaisselle pour éviter la manipulation de vaisselle et ustensiles tant qu'ils sont encore chauds et plus susceptibles de se casser. De plus, ils sècheront mieux. - Videz le lave-vaisselle. Pausez le cycle de lavage

• Le programme de lavage peut être changé lorsque le lave-vaisselle ne fonctionne que pendant peu de temps. Autrement, le détergent peut avoir déjà été libéré, et l'appareil peut avoir déjà vidé l'eau de lavage. - Appuyez sur le bouton (Marche/Pause) plus de trois secondes pour mettre la machine en état de veille, - Changez le programme sur le réglage du cycle souhaité - Appuyez à nouveau sur le bouton (Marche/Pause) pour continuer le cycle de lavage NB : Si la porte est ouverte durant le lavage, la machine se mettra sur pause. Lorsque la porte est refermée et la machine continuera de fonctionner 10 secondes plus tard.

• Si un plat a été oublié, le processus peut être pausé et il peut être rajouté, mais veillez à ce que le compartiment du détergent ne soit pas déjà ouvert.

1. Appuyez sur le bouton .

2. Ouvrez à peine la porte pour pauser le cycle de lavage.

3. Après que les jets d'eau s'arrêtent de fonctionner, la porte peut être totalement ouverte.

4. Ajoutez les plats oubliés.

5. Refermez la porte et appuyez à nouveau sur le bouton (Marche/Pause) et le lave-

vaisselle continuera de fonctionner 10 secondes plus tard Recommandations du type de détergent Consultez les notes ci-dessous pour améliorer les résultats de lavage, tout en réduisant à la fois votre consommation énergétique et l'impact environnemental :

• Dosez la quantité de détergent, de sel et de produit de rinçage en vous appuyant sur les recommandations/exigences du fabricant et en tenant compte de la quantité et du degré de salissure de la vaisselle.

• Ne mélangez pas diérents détergents et sels.

• N’utilisez pas de détergents à base d'éléments corrosifs ou de solvants.

• Évitez le surdosage. Attention : Un dosage inapproprié de détergent, de sel et d'autres additifs peut endommager le produit et compromettre son bon fonctionnement. IM_ODW131F_ODW132F_201117_V13_HR.indb 48IM_ODW131F_ODW132F_201117_V13_HR.indb 48 19/11/2020 10:06 AM19/11/2020 10:06 AM49

Tableau de programmes Le tableau ci-dessous indique les programmes les plus adaptés aux diérents types de vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes. Pro- gramme Informations et objectif Description du cycle Dé- tergent Pré/Prin- cipal Durée de fonction- nement en min. Consom- mation énergé- tique en kWh Consom- mation d'eau en litre Pro- duit de rin- çage Intensif Pour la vaisselle très sale, et les casseroles, poêles, assiettes, etc. normalement sales avec des résidus secs. Pré-lavage 50 °C Lavage 70 °C Rinçage Rinçage Rinçage 70 °C Séchage 4/10 g 140 1,200 9,6 Universal Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles légèrement sales. Pré-lavage Lavage 60 °C Rinçage Rinçage 70 °C Séchage 4/10 g 120 1,050 7,7 (*EN 60436) Il s’agit du programme normal ; il convient pour nettoyer la vaisselle normalement sale, et c’est le programme le plus ecace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle. Pré-lavage Lavage 45 °C Rinçage 65 °C Séchage 14 g 230 0,613 6,5 90 min Pour la vaisselle normalement sale qui ne nécessite pas un séchage intensif. Lavage 65 °C Rinçage Rinçage Rinçage 70 °C Séchage 14 g 90 1,100 6,6 60’ 60 min Pour la vaisselle légèrement sale qui ne nécessite pas un séchage intensif. Lavage 65 °C Rinçage Rinçage 50 °C Séchage 14 g 60 0,820 5,8 40° Rapide Un rinçage rapide de la vaisselle légèrement sale sans séchage. Lavage 40 °C Rinçage Rinçage 12 g 30 0,500 5,8 - Note :

• ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus ecace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU. Note : Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif. IM_ODW131F_ODW132F_201117_V13_HR.indb 49IM_ODW131F_ODW132F_201117_V13_HR.indb 49 19/11/2020 10:06 AM19/11/2020 10:06 AM50 Size = A5

• Avertissement! Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.

• Nettoyez les surfaces extérieures de l’appareil avec un chion humide et puis essuyez-les soigneusement. Assurez-vous qu’aucun liquide ne pénètre à l’intérieur de l’appareil (par exemple, par le bouton).

• Nettoyez le contour de la porte avec uniquement un chion doux, chaud et humide. An d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur. Nettoyage de l’assemblage du ltre Le ltre empêche les gros résidus de nourriture ou d’autres détritus de pénétrer dans la pompe. Vériez les ltres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Le système du ltre consiste d'un ltre à grosses mailles, un plat (Filtre principal) et un micro ltre (petites mailles).

• Filtre principal A: Les particules de nourriture et de saleté retenues par ce ltre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.

• Micro ltre B: Ce ltre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.

• Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le ltre à grosses mailles. Pour retirer les détritus pris par le ltre, pincez légèrement le bouchon sur le haut du ltre et retirez-le.

Démontez et nettoyez le ltre en respectant les étapes suivantes :

• Tournez le bouchon du ltre (ltre C) dans le sens inverse des aiguilles d’une montre et retirez l'assemblage entier du ltre.

• Retirez les ltres B et C.

• Lavez les ltres sous le robinet.

• Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du ltre soit correctement placé. NB : Ne pas utiliser le lave-vaisselle sans que le système de ltre soit installé. Nettoyage des jets d'eau

Les bras gicleurs peuvent être facilement retirés pour un nettoyage régulier des embouts, an d'éviter d'éventuels blocages. Il est recommandé de les nettoyer tous les 2 mois.

• Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.

• Lavez les jets sous un robinet d'eau

• Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement xés et puissent tourner librement. Détartrage Le détartrage n'est pas nécessaire si le détergent est correctement dosé. Si vous souhaitez détartrer le lave-vaisselle, suivez les instructions du fabricant concernant le détartrant. Vous pouvez trouver des détartrants auprès des détaillants. IM_ODW131F_ODW132F_201117_V13_HR.indb 50IM_ODW131F_ODW132F_201117_V13_HR.indb 50 19/11/2020 10:06 AM19/11/2020 10:06 AM51

CODES D'ERREUR Codes Signication Causes possibles Le voyant 40° clignote. Durée plus longue d'arrivée

• Arrivée d’eau limitée

• Pression d’eau trop faible Le voyant clignote. Débordement

• Un élément du lave-vaisselle fuit Les voyants 40°

60’ clignotent. Température requise non atteinte • Mauvais fonctionnement de l'élément chauant Les voyants ECO, 40°

clignotent. Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran.

• Circuit ouvert ou rupture de câblage de communication. Lorsqu'un code d'ERREUR apparaît, veuillez contacter le service client. Les lignes directes respectives gurent sur la carte de garantie fournie. DÉPANNAGE En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus comme indiqué à la colonne Solutions ou que des pièces de rechange sont nécessaires en cas de réparation par vos soins, contactez le centre de service. Les lignes directes respectives gurent sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une réparation inappropriée faite par vos soins peut entraîner des risques et l'annulation de la garantie, et doit être évitée, en cas de doute. Problème Causes possibles Solutions Le produit ne fonctionne pas

• Alimentation interrompue • Vériez la connexion électrique

• Pression d’eau trop faible • Vériez le raccordement de l'alimentation en eau et l'ouverture du robinet

• La porte du lave-vaisselle est mal fermée

• Vériez que la porte est correctement fermée L'eau n'est pas évacuée hors du lave-vaisselle

• Tuyau d’évacuation plié • Vériez le tuyau d’évacuation

• Le ltre est obstrué • Vériez et nettoyez le ltre dégrossisseur

• L'évier de la cuisine est obstrué • Vériez que l'évier de la cuisine évacue bien l'eau ou appelez un réparateur pour obtenir de l'aide Présence de mousse dans le bac

• Détergent inapproprié • N'utilisez qu'un détergent adapté au lave-vaisselle

• Produit de rinçage déversé • Essuyez le produit de rinçage renversé Présence de mousse à l'intérieur

• Un détergent avec un colorant a été utilisé

• N'utilisez qu'un détergent sans colorant Film blanc sur la surface intérieure

• Minéraux présents dans l'eau dure • Nettoyez régulièrement l'intérieur avec une éponge humide IM_ODW131F_ODW132F_201117_V13_HR.indb 51IM_ODW131F_ODW132F_201117_V13_HR.indb 51 19/11/2020 10:06 AM19/11/2020 10:06 AM52 Size = A5

Problème Causes possibles Solutions Taches de rouille sur les couverts

• Les couverts ne résistent pas à la corrosion

• Ne mettez pas ces couverts dans le lave-vaisselle

• Un programme n'était pas en cours d'exécution après avoir versé le sel

• Lancez toujours un programme rapide après avoir ajouté du sel

• Le couvercle de l'adoucisseur n'est pas bien xé

• Vériez et resserrez-le Bruit de cognement dans le lave-vaisselle

• Un bras gicleur heurte un élément de vaisselle dans le panier

• Interrompez le programme et disposez à nouveau les éléments Bruit de cliquetis • Des éléments de vaisselle ne sont pas bien maintenus dans le lave- vaisselle Bruit de cognement dans les conduites d'eau

• Causé par l'installation du lave- vaisselle sur site ou par une section transversale de la canalisation

• Cela n'a aucune inuence sur le fonctionnement du lave-vaisselle La vaisselle n'est pas propre

• • Vaisselle chargée de manière inappropriée

• Placez à nouveau la vaisselle

• Les bras gicleurs sont bloqués

• Quantité insusante de détergent • Ajoutez plus de détergent

• Le programme n'était pas assez puissant

• Sélectionnez un autre programme

• Le ltre est sale ou mal inséré • Nettoyez le ltre et veillez à ce qu'il soit bien xé Les verres sortent opaques

• Quantité excessive de détergent • Utilisez moins de détergent et choisissez un cycle plus court pour nettoyer les verres Traces grises ou noires sur la vaisselle

• Les ustensiles en aluminium ont frotté contre la vaisselle

• Utilisez un détergent légèrement abrasif pour la nettoyer Les réceptacles de distributeur contiennent des résidus de détergent

• Le distributeur de détergent est bloqué

• Placez à nouveau la vaisselle La vaisselle ne sèche pas

• Le niveau du produit de rinçage est trop bas

• Augmentez le niveau du produit de rinçage

• Vaisselle trop vite retirée • Ne retirez pas la vaisselle immédiatement après la n du cycle de lavage IM_ODW131F_ODW132F_201117_V13_HR.indb 52IM_ODW131F_ODW132F_201117_V13_HR.indb 52 19/11/2020 10:06 AM19/11/2020 10:06 AM53

Données techniques Consommation énergétique 1170 - 1380 W Tension nominal / Fréquence 220 - 240 V ~ 50 Hz Pression d'eau (écoulement d'eau) 0,4 - 10 bar / 0,04 - 1 MPa Température de l'eau Froide

• Ceci est un Lave-vaisselle

• Voir site web ci-dessus pour de plus amples détails techniques ou contactez le fabricant pour recevoir une che technique. www.ok-online.com

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l’environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations. Notes concernant la consommation en eau et énergétique du lave-vaisselle

• Le programme eco est utilisé pour nettoyer une vaisselle normalement sale. À cet eet, il s'agit du programme le plus ecace en termes de consommation combinée d'eau et d'énergie et il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

• En chargeant le lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant, les consommations d'eau et d'énergie peuvent être réduites. Disposez correctement la vaisselle conformément aux schémas permettant de charger le lave-vaisselle de ce mode d'emploi. Un cycle de lavage inecace et d'éventuels dysfonctionnements peuvent résulter d'un chargement inapproprié.

• Un prélavage manuel de la vaisselle peut mener à des consommations d'eau et d'énergie plus élevées et n'est pas recommandé.

• L'utilisation d'un lave-vaisselle ménager pour faire la vaisselle permet généralement de consommer moins d'énergie et d'eau que le lavage à la main, si le lave-vaisselle ménager est utilisé conformément au mode d'emploi du fabricant.

• Les valeurs de la durée du programme ainsi que celles des consommations d'eau et d'énergie de tous les programmes comprenant un cycle d'opération gurent dans les tableaux correspondants de ce mode d'emploi.

• Respectez les informations relatives à une installation appropriée (y compris l'alignement horizontal, le raccordement à la source d'alimentation, les canalisations d'eau) contenues dans ce mode d'emploi.

• Le sel, les produits de nettoyage et autres additifs doivent être correctement utilisés. Un dosage inapproprié accroit la pollution de l'environnement et peut endommager l'appareil.

• Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle ménager.

• Un nettoyage régulier et une conformité aux mesures et intervalles de nettoyage optimaux pour éviter tout dépôt de calcaire, sont des consignes importantes. Veuillez consulter le chapitre sur Nettoyage et entretien.

• Une vérication régulière des ltres et des intervalles de nettoyage optimaux sont des consignes importantes. Veuillez consulter le chapitre sur Nettoyage et entretien. IM_ODW131F_ODW132F_201117_V13_HR.indb 53IM_ODW131F_ODW132F_201117_V13_HR.indb 53 19/11/2020 10:06 AM19/11/2020 10:06 AM54 Size = A5
