Produkttyp	Geschirrspüler
Marke	OK
Modell	ODW 132 F
Kapazität	6 Maßgedecke
Waschprogramme	Intensiv, Universal, Eco, 90 Min, 60 Min, 40° Schnell
Energieverbrauch	1170 - 1380 W
Spannung / Frequenz	220 - 240 V ~ 50 Hz
Wasserdruck	0,4 - 10 bar / 0,04 - 1 MPa
Wassertemperatur	Kaltwasser
Reinigungsmitteltyp	Speziell für Geschirrspüler (Pulver, Tabs oder Flüssigkeit)
Klarspüler	Flüssig, Füllmenge ca. 110 ml
Wasserenthärter	Einstellbar nach Wasserhärte (0-8 mmol/l)
Filtersystem	Hauptfilter, Mikrofilter, Grobfilter
Aufstellungsart	Nicht einbaufähig, freistehend
Abwasseranschluss	Maximale Auslaufhöhe beachten
Kindersicherung	Benutzung unter Aufsicht ab 8 Jahren
Garantie und Ersatzteile	Ersatzteile 7 bis 10 Jahre verfügbar (gemäß Ökodesign-Richtlinie)

Häufig gestellte Fragen - ODW 132 F OK

Wie hoch ist die maximale Besteckkapazität des Geschirrspülers ODW 132 F?

Dieser Geschirrspüler ist für maximal 6 Maßgedecke ausgelegt.

Welche Waschprogramme sind verfügbar?

Die Programme sind: Intensiv (stark verschmutztes Geschirr), Universal (normal), Eco (sparsam), 90 Minuten, 60 Minuten und 40° Schnell (Schnellspülgang).

Wie stelle ich den Wasserenthärter ein?

Halten Sie nach dem Einschalten die Ein-/Aus-Taste 5 Sekunden lang gedrückt, drücken Sie dann Start/Reset, um den Ihrer Wasserhärte entsprechenden Pegel auszuwählen (siehe Tabelle in der Anleitung).

Was tun bei Schaumbildung im Behälter?

Verwenden Sie nur ein für Geschirrspüler geeignetes Reinigungsmittel und wischen Sie verschütteten Klarspüler ab.

Wie reinige ich die Filter des Geschirrspülers?

Drehen Sie den Filterdeckel gegen den Uhrzeigersinn, entnehmen Sie die Filter (Hauptfilter, Mikrofilter und Grobfilter) und waschen Sie sie unter fließendem Wasser. Setzen Sie sie in umgekehrter Reihenfolge wieder ein.

Was bedeuten die blinkenden Kontrollleuchten auf dem Bedienfeld?

Eine blinkende Kontrollleuchte zeigt einen Fehlercode an. Zum Beispiel: 40° blinkt = Wasserzulaufproblem; 90° blinkt = Überlauf. Schlagen Sie die Fehlercodetabelle in der Anleitung nach.

Kann man die Tür während eines Waschgangs öffnen?

Es wird davon abgeraten, die Tür während des Waschgangs zu öffnen, da heißes Wasser Verbrennungen verursachen kann. Drücken Sie die Pause-Taste, um den Waschgang sicher zu unterbrechen.

Wie hoch ist der Verbrauch des Eco-Programms?

Das Eco-Programm verbraucht etwa 0,613 kWh und 6,5 Liter Wasser bei einer Laufzeit von etwa 230 Minuten.

Wie installiere ich den Geschirrspüler korrekt?

Stellen Sie das Gerät auf eine ebene, horizontale und feste Oberfläche. Schließen Sie den Wasserzulauf (3/4 Zoll) und den Ablaufschlauch unter Beachtung der maximalen Höhe an. Stecken Sie den Stecker in eine geeignete Steckdose.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Kundendienst (Kontaktdaten auf der Garantiekarte) für mindestens 7 Jahre gemäß der Ökodesign-Richtlinie erhältlich.

BEDIENUNGSANLEITUNG ODW 132 F OK

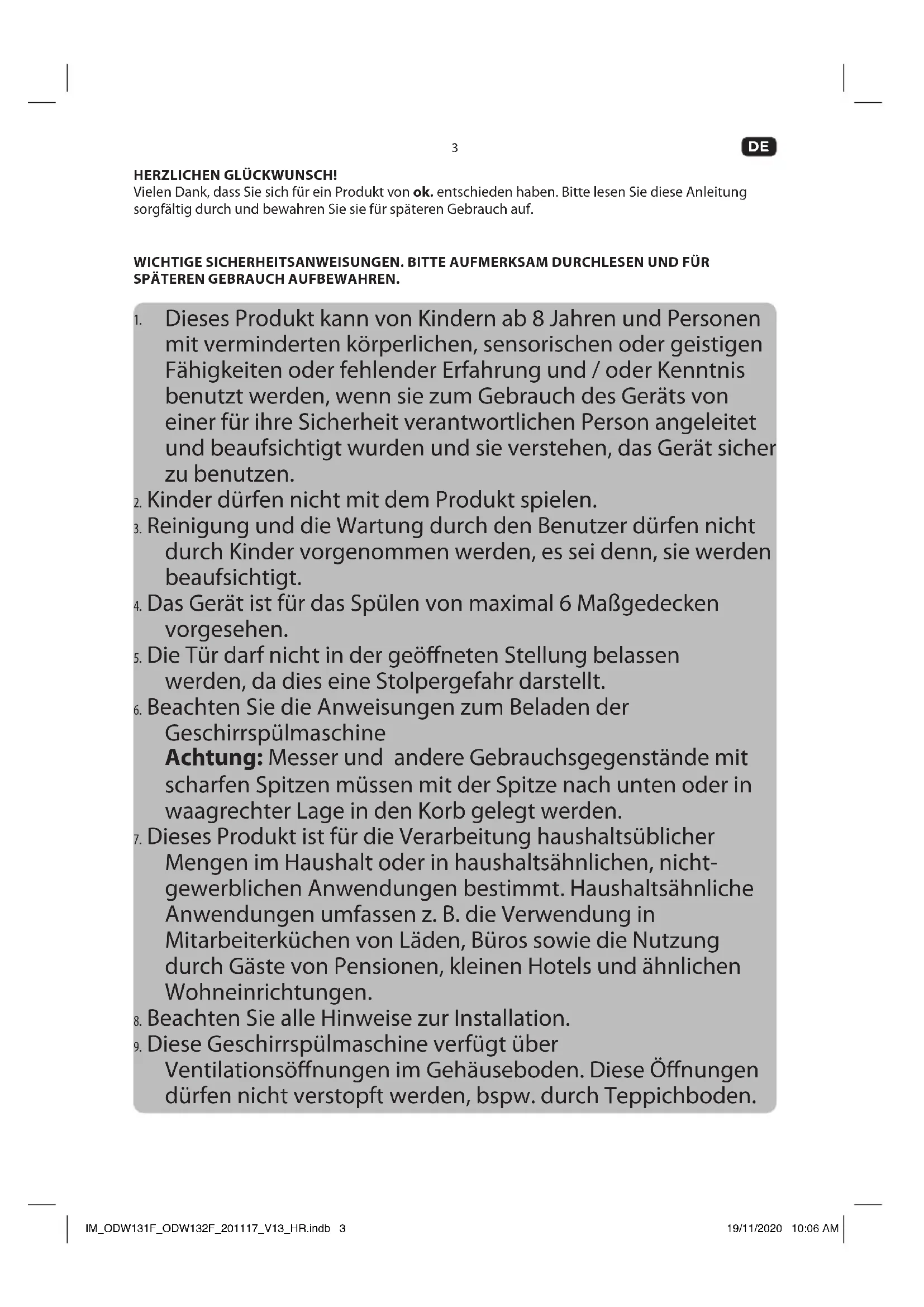

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben.itte lessen Sie diese Anleitung sorgfältig durch und bewahren Sie sie fur späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und / oder Kenntnis benutzt werden, wenn sie zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet und beaufsichtigt wurden und sie verstehen, das Gerät sich zu benutzen.
2. Kinder dürfen nicht mit dem Produkt spielen.
3. Reinigung und die Wartung durch den Benutzer)durren nicht durch Kinder vorgenommen werden, es sei dess, sie werden beaufsichtigt.
4. Das Gerät ist für das Spülen von maximal 6 Maßgedecken vorgesehen.
5. Die Turdarf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergebnardarstellt.
6. Beachten Sie die Anweisungen zum Beladen der Geschirrspulmaschine
   Achtung: Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.
7. Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nichtgewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterkuchen von Läden, Büros sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
8. Beachten Sie alle Hinweise zur Installation.
9. These Geschirrspulmaschine verfügbar über Ventilationsöffnungen im Gehäuseboden. These Öffnungen)dürfen nicht verstopf werden, bspw. durch Teppichboden.

DE

4

1. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
2. Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze)dürfen nicht wiederverwendet werden.
3. Beachten Sie das Kapitel Reinigung und Pflege.
4. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthalt wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
5. Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäß oder falsche Nutzung ist gefährlich.
6. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
7. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschadigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführren.
8. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
9. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.
10. Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.
11. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

12. Ziehen Sie den Netzstecker ...

13. wenn das Produkt nicht benutzt wird,
    -imFallevonStorungen,

14. bevor Sie Zubehör anbringen oder abnehmen,

15. vor der Reinigung des Produktes.

16. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

17. Dieses Produkt ist nicht fürkommenziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

BESTIMMUNGSGEMÄsse VERWENDUNG

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für fremmerziellen Gebrauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmer Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführten sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

BEDIENELEMENTE UND KOMPONENTEN

Bedienfeld

A. Taste D | |
B. Programmwahltaste
C. Modus: 7^40
D.Modus:
E. Modus:
F. Modus: ECO
G. Modus:
H. Modus:
I. Warnlicht
J. Warnlicht S
K. Ein/Aus-Indikatoranzeige
L. Schalter

Vorderseite

M. Griffmulde
N. Tur

Rückseite

O. Netzkabel mit Netzstecker
P. Wasseranschluss
Q. Abwasserschlauch

Innenraum

R. Rotordüse
S. Filtrereinsatz
T. Salztank
U. Geschirrkorb
V. Besteckkorb

W. Geschirrspulmittel-Tab/Pulver-Fach

w1. Abdeckung
w2. Entriebelung
w3. Fach für Hauptspülgang
w4. Fach für Vorsprülung

X. Klarspülerfach

x1. Füllindikator
x2. Klarspulertank

VOR DEM ERSTEN GEBRAUCH

• Entfernen Sie das Produkt und Zubehor vorsichtig aus der Originalverpackung. Es empfeht sich, die Originalverpackung für späteres Verstauen aufzubewahren. Mocht den Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, Fragen Sie bei ihrer ortlichen Behörde nach.
• Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollenen Beschädigungen feststellbar sein,kontaktieren Sie umgehend ihre Verkaufsstelle.
• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

DE

6

INSTALLATION

Hinweis: Der Geschirrspüller ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine geeignete Wandsteckdose befindet.

Beachten Sie die Abmessungen des Produktes beim Aufstellen oder bei der Montage.

1 Stellen Sie den Geschirrspuler auf einen ebenen, waagerechten und festen Untergrund auf, z.B. auf eine geeignete Arbeitsfläche oder einen Tisch in der Küche.

Hinweis: Der Geschirrspülerarf nicht eingebaut werden, z.B. als Unterbaugerät, etc.

2 Der Geschirrspulernass an einen Abfluss angeschlossen werden.

1. Der Abflussschlauch ist schon fest auf der Rückseite des Geräts montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
2. Schlieben Sie das andere Ende am Abflussrohr an. Beachten Sie darauf die max. Höhe des Schlauchendes.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

3 Schlieben Sie den Wasseranschluss mit dem mitgelieferten Schlauch an Ihr Leitungswassersystem an (3 / 4^ ) und stellen Sie safer, dass alles korrekt und fest angeschlossen ist.

Hinweis: Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, halten Sie erst eine gewisse Menge Wasser ablaufen bis Sie safer sind, dass das Wasser klar und frei von Fremdkörpern ist. Wir dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

4 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Hinweis: Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedachtet sind. Überprüfen Sie alle Anschüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

VORBEREITUNG

Salztank mit Salz befüllen

Abhängig von der Härte Ihres Leitungsswassers (Wasserhärte) müssen Sie zusätzlich Spezialsalz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Salzes.

1. Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
2. Vor dem ersten Gebrauch füllen Sie 1 Liter Wasser in den Salztank.
3. Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und fällen Sie ca. 1kg Salz ein. Es ist normal wenn darauf etwas Wasser aus dem Salztrank austritt.
4. Haben Sie den Salztank befindt, verschrauben Sie die Verschlusskappe wieder und stellen Sie sicher, dass Sie fest sitzt.
5. Führn Sie nach dem Befüllen mit Salz immer einen Waschgang durch. (Ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch Salzwasser beschädigt werden, wodurch auch die Garantie erlischt.

Hinweis: Im Normalfall erlischt die Warnlampe für S innerhalb von 2-6 Tagen nachdem der Salztank befüllt wurde. Je nachdem wie vollständig sich das Salz auflötst, kann die Salzwarnlampe betrz gefülltem Salztank weiterhin leuchten.

Achtung!

• Benutzen Sie nur spezielles Salz welches fur Geschirrpuler geeignet ist. Alle anderen Salze welche nicht speziell fur Geschirrspuler entwickelt wurden, speziell Tafelsalz, werden den Geschirrspuler beschädigen. Im Falle von Schäden, welche durch ungeeignetes Salz hervorgerufen werden, erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entwickelte Schäden.
• Wenn Salz verschüttet wurde lessen Sie einen Schnellwachgang durchlaufen um Salzspuren zu entfernen.
• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, welches verschüttet wurde, für evtl. langere Zeit auf der Oberfläche verbleiben, was Rost verursachen konnte.
• Der Salztankarf nur aufgefuellt werden wenn die Salzwarnlampe beginnnt zu leuchten.

Salzmenge einstellen

1. Einstellmodus aktivieren: Schlieben Sie die Tur innerhalb von 60 Sekunden nach dem Sie das Gerat eingeschaltet haben. Drücken und halten Sie die Taste für 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.
2. Salzverbrauch einstellen: Drücken Sie jeweils kurz die II-Taste, um die korrekte Salzmenge einzustellen. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung. Anhand der beleuchteten Programmleuchten, können Sie die aktuelle Stufe erkennen.

Wasserhärte (grad)		Einstellung Entsprechende LED-Anzeige
°dH1)	mmol/l2)
0-5 0-0,9	1		H1:40°
6-11 1,0-2,0	2		H2:60'
12-17 2,1	3,0	3
18-22 3,1	4,0	4*	H3:40° und
23-34 4,1	6,1	5
35-55 6,2	8,0	6
H6:4und

1. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung beendet.

Hinweis:

1) Grad deutscher Härte (°dH)
2 Millimol, internationale Einheit für Wasserhärte
* Werkseinstellung

Kontaktieren Sie ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

DE

8

Geschirrpulpulver oder -tabs einfullen

• Das Geschirrspulmittelfach muss vor jedem Spülgang neu eingefüllt werden.

• Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspulmittels.

• Drücken Sie die Deckelöffnungstaste und der Deckel springt auf.

• Füllen Sie das Geschirrspulmitel (Pulver oder Tabs) unmittelbar vor dem Spulvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
• Ist das Geschirr stark verschmutzt, fullen Sie eine zusätzliche Menge in das Fach für Vorwässe. Dieses Geschirrspulmittel wird dann schon während des Vorwaschganges zugegeben.

Beachten Sie die Unterschiede beider Fächer:

a) Spülmittelfach für Hauptwaschgang
b) Spülmittelfach für Vorwäsche

1. Drucken Sie den Deckel, sodass er einrastet.

Hinweis: Benutzen Sie nur spezielle Geschirrspulmittel welches für die Verwendung in Geschirrspulmaschinen vorgesehen ist. Halten Sie das Geschirrspulmittel frisch und trocken.

Klarspuler auffullen

Ihr Geschirrspulier ist für den Gebrauch mit flüssigen Klarspulern vorgesehen. Diese wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

1. Entfernen Sie die Verschlusskappe und fullen Sie Klarspuler in den Tank bis der Füllstandsdiskulator vollständig Schwarz erscheint. Die max. Kapazität des Tanks beträgt ca. 110 ml.

2. Zum Öffnen der Verschlusskappe drehen Sie diese auf die Position "open" (offen) in Pfeilrichtung links und nehmen Sie sie ab.

3. Füllen Sie Klarspüler in den Tank. Überfüllen Sie den Tank nicht.
4. Zum Schlieben des Tanks setzen Sie die Verschlusskappe in der Position "open" (offen) in den Tank und drehen Sie sie in Position "closed" (geschlossen) in Pfeilrichtung rechts.

Hinweis: Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z.B. Geschirrspulmittel oder Flüssigseife), da dadurch das Gerät beschädigt werden können.

1. Klarspuler wird automatisch während des letzten Spulvorganges zugegeben, um sicherzustellen, das während des Trocknens keine Kalkflecken oder Streifen entstehen.
2. Wenn der Klarspulertank leer ist, leuchtet die Warnleuchte für Klarspuler auf.

Besteckkorbauffullen

Beachten Sie den Plan zum Einlagen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

1 Gabeln	2 Suppenlöffel	3 Kompottlöffel	4 Teelöffel
5 Messer	6 Servierlöffel	7 Soßenkelle	8 Serviergabeln

Achtung!

• Messer mit langen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr
• Es)dürfen keine Teile durch den Korb hindurchgesteckt werden
• Scharfe Teile immer mit den scharfen Punkten nach unten einlagen!
• Überladen Sie den Geschirrspulier nicht, da dadurch das Ergebnis negativ beeinflusst wird.

Geschirrkorb auffullen

• Reinigen Sie im Geschirrspüler nur geschirrspülerfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste in Pfannen, Töpfen, etc. an.
• Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.

• Beladen sie den Geschirrspulier mit Geschirr und Besteck folgendermaßen:

• Teile wie Tassen, Glaser, Topfe/Pfannen mit der Öffnung nach unten, sodass Wasser abläuft.

• Gebogene oder mit Vertiefungen verstehene Teile laden sie schrag damit Wasser ablaufen kann

• Alle Teile müssen sichere stecken bzw. liegen und dürfen nicht kippen
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können

Hinweis: Sehr keine Teile sollen nicht im Geschirrspul der gewaschen werden, da sie leicht aus dem Korb fallen konnten.

Beachten Sie den allgemeinen Plan zum Einlagen von Geschirr und Besteck in den Korb. Beachten Sie dazu nachfolgende Tabellen, Abbildungen und Beschreibungen.

Option 1 Option 2

1 Tassen Schalen Gläser	2	3	4 Melaminschüsseln	5 Suppenteller
6 Teller Untertessen	7	8	9 Melaminschüsseln	10 Ovale Servierplatte
11 Kleiner Topf	12 Besteckkorb	13 Kompottschüsseln	14 Servierlöfel

DE

10

BEDIENUNG

Geschirrspullen

• Beachten Sie folgende Schritte um den Spülvorgang zu starten:

• GeschirrspulerVBorbereiten

• Korb beladen
• Geschirrspulreiniger und ggf. Klarspuler einfullen
• Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tur korrekt geschlossen ist.
• Drücken Sie die Taste um den Geschirrspul erzuschalten. Wahlen Sie ein Programm aus. Beachten Sie das Kapitel Programm auswahlen.

• Drucken Sie die Taste DII

• Um den Vorgang anzuhalten drücken Sie nochmals D II

Hinweis: Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spulvorgangs an.

a) Indikatorleuche leuchtet dauerhaft: Standby oder Pause
b) Indikatorleuche blinkt: Spülvorgang lauft

1. Nach Beendigung des Spulvorgangs ertont für 8 Sekunden ein Piepton.

2. Schalten Sie das Gerät mit der Taste aus und schreiben Sie ggf. die Wasserzufuhr.

3. Öffnen Sie die Tur des Geschirrspulers.

Achtung! Es ist gefährlich die Tur wahrend des Spulvorganges zu öffnen, da heiβes Wasser herausspritzen und Sie verbrufen können.

• Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß
  sein konnten und außer dem leichter brechen konnten. Sie trocken auch better im Gerät.
  -Geschirrpuler entladen.

Spulvorgang pausieren

• Sie können das Waschprogramm ändern wenn der Geschirrspuler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspulreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

• Drücken Sie die Taste mehr als 3 Sekunden und das Gerät befindet sich im Standby Modus.

• Andern Sie Ihr Programm
• Drücken Sie die Taste erneut um in der neuen Einstellung fortzufahren.

Hinweis: Wenn Sie die Tur während des Spulvorgangs öffnen pausiert das Gerät. Schließen Sie die Tur, wird der Spulvorgang nach 10 Sekunden fortgesetzt.

• Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und diese hinzufugen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.

• Drucken Sie die Taste DII

• Offnen Sie die Tur nur einen Spalt um den Spulvorgang anzuhalten
• Nachdem die Sprüharme gestopt haben, können Sie die Tur vollständig öffnen
• Zusätzliches Geschirr einlegen
• Tür schließen und die Taste Dicken. Der Spülvorgang wird nach 10 Sekunden fortgesetzt.

Reinigerempheflung

Beachten Sie für ein betteres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsgrad des Geschirrs.
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze.
• Verwenden Sie keine Reiniger, die Lösemittel oder andere atzende Stoffe enthalten.
• Vermeiden Sie eine Überdosierung des Reinigers.

Achtung: Eine Fehlidosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigten und dessen korrekte Funktion beeinträchtigen.

Programmtabelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wahren. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Programm Einsatzgebiet	Reiniger Vor/Haupt	Laufzeit in min	Energiever- brauch in kWh	Wasser- verbrauch in Liter	Klar- spüler
Intensiv	Extrem stark verschmutztes Kochgeschirr, normal verschmutzte Töppe, Pfannen, Teller, usw. mit festgetrockneten Speiseresten	Vorwässche 50°C Wäsche 70°C Spüssen Spüssen Spüssen 70°C Trocknen	4/10 g 1	40 1,200	9,6		★
Universal	Für normal verschmutzte Ladungen, wie Töppe, Teller, Gläser und kein verschmutzte Pfannen	Vorwässche Wäsche 60°C Spüssen Spüssen 70°C Trocknen	4/10 g 1	20 1,050	7,7		★
ECO (*EN 60436)	Standardisiertes Programm: Bei normal verschmutzem Geschirr ist es das effizienteste Programm hinsichtlich kombiniertem Energie- und Wasserverbrauch für diese Art von Geschirr	Vorwässche Wäsche 45°C Spüssen 65°C Trocknen	14 g 230	0,613	6,5		★
90' 90 min	Für normal verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Wäsche 65°C Spüssen Spüssen Spüssen 70°C Trocknen	14 g 90	1,100	6,6		★
60' 60 min	Für leicht verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Wäsche 65°C Spüssen Spüssen 50°C Trocknen	14 g 60	0,820	5,8		★
40' Rapid	Schnellspülgang für leicht verschmutzte Ladungen ohne Trocknung	Wäsche 40°C Spüssen Spüssen	12 g 30	0,500	5,8-

Hinweis:

• ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich kombiniertem Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.

Hinweis:

Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte.

DE

12

REINIGUNG UND PFLEGE

• Achtung! Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie daraufuf, dass kein Wasser (z.B. an den Bedienknöpfen) ins Produktinnere gelangt.
• Reinigen Sie die Kanten um die Tur herum mit einem weichen feuchten Tuch. Um das Eindringen von Wasser in die Turverriegelung oder elektrische Bauteile zu verhindern, * dürfen keinerlei Sprühreiniger verwendet werden .

Filtereinsatz reinigen

Der Filter verhinder, dass groBere Speisereste in Wasserkreislauf und Pumpe gelangen. Prufen Sie nach jeder Benutzung die Filter auf Blockierungen und entfern den sie diese.

Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an thisem Filter hangenbleiben werden durch den Strahl der Spruharme abgeschült.
• Feinfilter B: Diese Filter hält Speisereste zusück, sodass diese dem Waschwasserkreislauf entzogen werden.
  Vorfilter C: Großste Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren oder beschädigten konnten, werden in thisem Filter festgehalten. Um die Reste zu entfernenziehen Sie an der Laschen undziehen den Filter heraus.

13 Demontage and Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn (Filter C) und entnahmeien Sie den gesamten Filtrereinsatz.
• Entnehmen Sie die Filter B und C.
• Entnehmen Sie den Filter C.
• Waschen Sie die Filter unter fliebendem Wasser und entfernen Sie Rückstände und Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtrereinsatz korrekt installiert wurde.

Achtung! Benutzen Sie den Geschirrspul er niemals ohne Filtreinsatz!

Reinigung der Sprüharme

14 Führn Sie eine regelmäßige Reinigung etwa alle zwei Monate durch, um möglich Verstopfung der Düsen zu vermeiden.

• Fassen Sie den Sprüharm in der Mitte undziehen Sieihn ab.
• Spulen Sie die Sprüharme unter fließen dem Wasser gründlich ab.
• Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie safer, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker konnen Sie über den Handel beziehen.

FEHLERCODES

Code Bedeutung Mögliche Ursachen
Die Lampe 40° blinkt	Kein oder schwacher Wasserzulauf	Wasserhahn geschlossen Wassereinlass blockiert Wasserdruck zu niedrig
Die Lampe 60° blinkt	Überlauf	Leck an Komponenten des Produkts
Die Lampen 40° und 60° blinken	Temperatur wird nicht erreicht	Fehlfunktion des Heizelements
Die Lampen ECO, 40° und 90° blinken	Fehler zwischen Hauptplatine und Displayplatine	Offener Schaltkreis oder Kabelbruch

Im Fall von Fehlermeldungen kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

FEHLERBEHEBUNG

Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollen die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollen den Ersatzteile für die Eigenreparatur benöttig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finds Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollte.

Problem mögliche Ursache Behebung
Produkt Funktioniert nicht	Keine Stromversorgung	Überprüfen der Stromversorgung
	Der Wasserhahn ist geschlossen • Offen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossen • Drücken Sie die Tür fest zu
Fehler beim Wasserablauf	Der Abwasserschlauch ist abgeknett	Überprüfen Sie den Abwasserschlauch
	Filter sind verstopft • Überprüfen und reinigen Sie den Hauptfilter
	Küchenabfluss ist verstopft	Überprüfen Sie den Abfluss oder Fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständig	Waschen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet	Starten Sie grundsätzlich nach dem Einfüllen von Salz ein Schnellprogramm ohne Spülgut
	Verschlusskappe des Salzbehalters ist nicht fest geschlossen	Setzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein Geschirnteil	Unterbrechen Sie das Programm und ordnen Sie die Geschirnteile feststehend ein
Klapperndes Geräusch im Spülraum	Geschirnteile bewegen sich im Spülraum

DE

14

Problem mögliche Ursache Behebung
SchlagendesGerausch in der Wasserleitung	·Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.	·Hat keinen Einfluss auf die Funktion des Geschirrspulers
Geschirr ist nicht sauber	·Geschirr wurde nicht richtig eingeordnet	·Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschreiben wird.
	·Sprüharme sind durch Geschirrteile blockiert
	·Es wurde zu weniger Reiniger dosiert·	Verwenden Sie mehr Reiniger oder wechseln Sie elevt. das Reinigerprodukt
	·Das Programm war zu schwach· Wählten Sie ein stärkeres Programm
	·Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt	·Reinigen Sie die Filter oder setzen Sie sie richtig ein
Auf den Gläsern und dem Besteck verbleiben Schlieren	·Die Klarspūlermenge ist zu hoch eingestellt	·Verringern Sie die Dosiermenge
Besteckteile haben graue oder schwarze Flecken	·Aluminiumbesteckteille haben am Geschirr gerieben	·Verwenden Sie einen milderen Klarspüler
Reiniger verbleibt in der Einfullkammer	·Deckel der Einfullkammer blockiert·	Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschreiben wird.
Das Geschirr wird nicht trocken	·Sie verwenden Reinigungsmittel mit Kombifunktion, dessen Trocknungsleistung zu schwach ist	·Wechseln Sie das Reinigerprodukt oder fühlen Sie Klarspüler ein
	·Die Klarspūlermenge ist zu gering oder der Klarspülerbehälter ist leer.	·Fällen Sie Klarspüler ein, erhöhen Sie die Dosiermenge
	·Das Geschirr wurde zu früh ausgeräumt	·Räumen Sie das Geschirr später aus

TECHNISCHE DATEN

Leistung 1170 - 1380 W
Nennspannung/-frequenz 220 - 240 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 - 10 bar / 0,04 - 1 MPa
Wassertemperatur Kalt

• Dies ist ein Geschirrspüller.
• Siehe Website unter für detailierte technische Informationen oder bitten Sie den Handler um ein technisches Datenblatt. www.ok-online.com

ENTSORGUNG

Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sichitte an ihren Handlcr oder die zustandige Behörde am Ort.

Hinweise zum Energie- und Wasserverbrauch des Geschirrspulers

• Das eco-Programm ist zur Reinigung von normal verschmutzem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prufen.
• Durch das Beladen des Haushaltsgeschirrspulers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung beschreiben. Unsachgemäß Beladung verursacht ineffiziente Geschirrspulen und ggf. auch Fehlfunktionen.
• Manuelles Vorsprülen des Geschirrs führt zu einem higheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspälen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.
• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.
• Beachten Sie die Angaben zur ordnungsgemäbes Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschluss) in dieser Anleitung.
• Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Eine Falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.
• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüller.
• Die Regelmäßige Reinigung und Einhaltung der optimalen Reinigungssintervalle und Maßnahmen zur Vorbeugung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.
• Eine Regelmaßige Kontrolle der Filter und Einhaltung der optimalen Reinigungssintervalle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

EN

16

CONGRATULATIONS

VOOR HET EERSTE GEBRUIK
