Produkttyp	Freistehender Geschirrspüler
Marke	OK
Modell	ODW 45012 FS A2
Abmessungen (H x B x T)	85 cm x 45 cm x 60 cm
Gewicht	Ungefähr 40 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Energieverbrauch	0,93 kWh pro Zyklus (Eco)
Wasserverbrauch	9,5 L pro Zyklus (Eco)
Anzahl Maßgedecke	6
Programme	Eco, Intensive, Normal, Quick, Rinse
Zusatzfunktionen	Startzeitvorwahl (bis zu 24h), Halbe Beladung, Extra Trocknen
Geräuschpegel	49 dB(A)
Energieeffizienzklasse	E
Trocknungsleistung	Kondensationstrocknung
Wasseranschluss	Nur Kaltwasser, Zulaufschlauchlänge 1,5 m
Ablaufschlauchlänge	1,5 m
Filtersystem	Selbstreinigender Mikrofilter
Innenmaterial	Edelstahl
Kindersicherung	Ja, Tastensperre
Aquastopp	Ja, Aquastopp-System
Verstellbare Körbe	Oberkorb höhenverstellbar
Salz- und Klarspüleranzeige	Ja, am Bedienfeld
Verfügbarkeit von Ersatzteilen	Filter, Sprüharme, Körbe, Heizelement
Reparierbarkeitsindex	7,5/10 (geschätzt)

Häufig gestellte Fragen - ODW 45012 FS A2 OK

Wie starte ich einen Spülgang an meinem OK ODW 45012 FS A2 Geschirrspüler?

Geschirr einladen, Reinigungsmittel hinzufügen, Tür schließen, ein Programm über die Programmtaste auswählen und die Starttaste drücken. Der Geschirrspüler beginnt nach einer kurzen Verzögerung.

Was bedeutet der Fehlercode E1 an meinem Geschirrspüler?

Fehlercode E1 weist auf ein Problem mit dem Wasserzulauf hin. Überprüfen Sie, ob der Wasserhahn geöffnet ist, der Zulaufschlauch nicht geknickt ist und der Filter im Zulaufventil sauber ist.

Warum trocknet mein Geschirrspüler das Geschirr nicht richtig?

Stellen Sie sicher, dass Sie Klarspüler verwenden und der Behälter gefüllt ist. Wählen Sie außerdem ein Programm mit Trocknungsphase (z. B. Extra Trocknen). Überladung oder Plastikgeschirr kann die Trocknungsleistung beeinträchtigen.

Wie oft sollte ich den Filter reinigen?

Reinigen Sie den Filter nach einigen Spülgängen oder mindestens einmal im Monat. Entfernen Sie grobe Rückstände unter fließendem Wasser und stellen Sie sicher, dass der Feinfilter sauber ist, um Gerüche und schlechte Spülergebnisse zu vermeiden.

Kann ich normales Spülmittel anstelle von Geschirrspülmittel verwenden?

Nein, verwenden Sie kein normales Spülmittel, da es übermäßigen Schaum erzeugt und den Geschirrspüler beschädigen kann. Verwenden Sie stets spezielles Geschirrspülmittel (Pulver, Gel oder Tabs).

Wie belade ich den Geschirrspüler für beste Ergebnisse?

Legen Sie größere Gegenstände in den Unterkorb (Teller, Töpfe) und kleinere in den Oberkorb (Gläser, Tassen). Stellen Sie sicher, dass sich die Sprüharme frei drehen können und vermeiden Sie das Ineinanderschachteln von Gegenständen.

Was ist die Startzeitvorwahl und wie verwende ich sie?

Mit der Startzeitvorwahl können Sie den Spülgang zeitlich verschieben (bis zu 24 Stunden). Drücken Sie die Taste 'Vorwahl' wiederholt, um die gewünschte Verzögerungszeit einzustellen, und dann die Starttaste. Der Geschirrspüler startet automatisch.

Warum bleibt nach einem Spülgang Wasser im Boden?

Eine kleine Menge Wasser ist normal, um den Abfluss abzudichten. Bei übermäßiger Menge überprüfen Sie den Ablaufschlauch auf Knicke oder Verstopfungen. Reinigen Sie auch den Filter und stellen Sie sicher, dass die Ablaufpumpe nicht blockiert ist.

Wie setze ich meinen OK Geschirrspüler zurück?

Zum Zurücksetzen halten Sie die Starttaste 3 Sekunden lang gedrückt oder schalten Sie das Gerät für 1 Minute aus. Besteht das Problem weiterhin, lesen Sie in der Bedienungsanleitung nach.

Welches Salz und welchen Klarspüler sollte ich verwenden?

Verwenden Sie spezielles Geschirrspülsalz (grobkörnig) und Klarspüler (flüssig). Füllen Sie den Salzbehälter vor der ersten Zugabe von Salz mit Wasser. Passen Sie die Klarspülerdosierung an die Wasserhärte an.

BEDIENUNGSANLEITUNG ODW 45012 FS A2 OK

DE GEBRAUCHGAMMEISUNG 1

EN USOR MANUALS

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis benutzt werden, wenn sie zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet und beaufsichtigt wurden und sie verstehen, das Gerät sicher zu benutzen.
2. Kinder dürfen nicht mit dem Produkt spielen.
3. Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt.
4. Das Gerät ist für das Spülen von maximal 12 Maßgedecken (ODW 60032 FS A2) / 9 Maßgedecken (ODW 45012 FS A2) vorgesehen.
5. Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergefahr darstellt.
6. Beachten Sie die Anweisungen zum Beladen der Geschirrspülmaschine
   Achtung: Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.
7. Der normale Gebrauch des Geschirrspülers
   Dieser Geschirrspüler ist für Haushaltszwecke geeignet; benutzen Sie ihn nicht für einen anderen Zweck. Durch den gewerblichen Einsatz des Geschirrspülers verfallen sämtliche Garantieansprüche.
8. Beachten Sie alle Hinweise zur Installation.
9. Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht durch Teppichboden verstopft werden.

DE

1. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

2. Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

3. Beachten Sie das Kapitel Reinigung und Pflege.

4. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

5. Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

6. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

7. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

8. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

9. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

10. Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

11. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

12. Ziehen Sie den Netzstecker ...

13. wenn das Produkt nicht benutzt wird,

14. im Falle von Störungen,
15. bevor Sie Zubehör anbringen oder abnehmen,

16. vor der Reinigung des Produktes.

17. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

18. Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

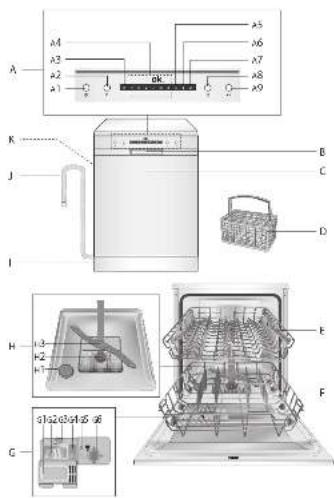

BAUTEILE

A. Bedienfeld

A1. Ein/Aus-Schalter
A2. Programmwahltaste P
A3. Ein/Aus-Indikatoranzeige
A4. Programmanzeige
A5. Halbvoll anzeige
A6. Anzeige für Spezialsalz
A7. Anzeige für Klarspüler
A8. Halbtaste 1/2
A9. Start/Pause-Taste

B. Griffmulde

C. Tür

D. Besteckkorb

E. Oberkorb

F. Unterkorb

G. Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1. Abdeckung
G2. Fach für Hauptspülgang
G3. Entriegelung
G4. Fach für Vorspülgang

Klarspülfach

G5. Füllindikator

G6. Klarspülertank

H. Innenraum

H1. Salztank
H2. Wasserabfluss mit Filtereinsatz
H3. Obere und untere Rotordüse

Rückseite

I. Netzkabel mit Netzstecker
J. Abwasserschlauch (vormontiert)
K. Wasseranschluss

Zubehörteile

Schlauch für Wasseranschluss (Nicht abgebildet) Einfülltrichter (Nicht abgebildet)

VOR DEM ERSTEN GEBRAUCH

• Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.
• Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.
• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

DE

INSTALLATION

Hinweis: Der Geschirrspüler ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine Wandsteckdose befindet. Beachten Sie die Abmessungen des Produktes beim Aufstellen oder bei der Montage.

1 Stellen Sie den Geschirrspüler auf einen ebenen, waagerechten und festen Untergrund auf. Hinweis: Der Geschirrspüler darf nicht eingebaut werden, z.B. als Unterbaugerät, etc.

2 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

1. Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
2. Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

3 Schließen Sie den Wasseranschluss mit dem mitgelieferten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist.

Hinweis: Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

4 Stecken Sie den Netzstecker in eine geeignete Steckdose.

VORBEREITUNG

Salztank mit Salz befüllen

5 Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen zum Salz.

1. Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
2. Vor dem ersten Gebrauch füllen Sie 1,5 Liter Wasser in den Salztank.
3. Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 1,5 kg Salz ein. Es ist normal wenn dabei etwas Wasser aus dem Salztrank austritt.
4. Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen Sie sicher, dass Sie fest sitzt.
5. Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch Salzwasser beschädigt werden, wodurch auch die Garantie erlischt.

Hinweis: Je nachdem wie vollständig sich das Salz auflöst, kann die Salzwarnlampe trotz gefülltem Salztank weiterhin leuchten.

Achtung!

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, speziell Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.
• Wenn Salz verschüttet wurde lassen Sie einen Schnellspülgang durchlaufen um Salzspuren zu entfernen.
• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, welches verschüttet wurde, für evtl. längere Zeit auf der Oberfläche verbleiben, was Rost verursachen könnte.
• Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe beginnt zu leuchten.

Salzmenge einstellen

6 1. Einstellmodus aktivieren: Schließen Sie die Tür innerhalb von 60 Sekunden nachdem Sie das Gerät eingeschaltet haben. Drücken und halten Sie die Start/Pause-Taste für 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch abwechselndes Blinken der Warnleuchten und angezeigt wird.

1. Salzverbrauch einstellen: Drücken Sie jeweils kurz die Start/Pause-Taste, um die korrekte Salzmenge einzustellen. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.

Wasserhärte (grad)		Einstellung Entsprechende LED-Anzeige
°dH1)	mmol/l2)
0-5 0-0,94 1
6-11 1,0-2,0 2		[SKKC]
12-17 2,1-3,0 3		[OSZD]
18-22 3,1-4,0 4*		ECO
23-34 4,1-6,0 5		[3Y02]
35-55 6,1-9,8 6		ECO

1. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung beendet.

Hinweis:

1) Grad deutscher Härte (°dH)
2) Millimol, internationale Einheit für Wasserhärte
*) Werkseinstellung

Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

DE

Geschirrspülpulver oder -tabs einfüllen

1. Das Geschirrspülmittelfach muss vor jedem Spülgang neu eingefüllt werden.

- Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

1. Drücken Sie die Deckelöffnungstaste und der Deckel springt auf.
2. Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
3. Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in das Fach für Vorspülen. Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.

Beachten Sie die Unterschiede beider Fächer:

a) Spülmittelfach für Hauptspülgang.

b) Spülmittelfach für Vorspülen.

a) Spülmittelfach für Hauptspülgang. b) Spülmittelfach für Vorspülen.

1. Drücken Sie den Deckel, sodass er einrastet.

Hinweis: Benutzen Sie nur spezielle Geschirrspülmittel welches für die Verwendung in Geschirrspülmaschinen vorgesehen ist. Halten Sie das Geschirrspülmittel frisch und trocken.

klarspüler auffüllen

8 Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

1. Entfernen Sie die Verschlusskappe und füllen Sie Klarspüler in den Tank bis der Füllstandsindikator vollständig Schwarz erscheint. Die max. Kapazität des Tanks beträgt ca. 110 ml.

- Zum Öffnen der Verschlusskappe drehen Sie diese auf die Position "open" (offen) in Pfeilrichtung links und nehmen Sie sie ab.

- Füllen Sie Klarspüler in den Tank. Überfüllen Sie den Tank nicht.

- Zum Öffnen der Verschlusskappe drehen Sie diese auf die Position "open" (offen) in Pfeilrichtung links und nehmen Sie sie ab. - Füllen Sie Klarspüler in den Tank. Überfüllen Sie den Tank nicht.

Anzeige Status
●	Voll
○	34 voll
○	12 voll
○	14 voll
○	leer

- Zum Schließen des Tanks setzen Sie die Verschlusskappe in der Position "open" (offen) in den Tank und drehen Sie sie in Position "closed" (geschlossen) in Pfeilrichtung rechts.

Hinweis: Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z.B. Geschirrspülmittel oder Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

1. Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, das während des Trocknens keine Kalkflecken oder Streifen entstehen.

2. Wenn der Klarspülertank leer ist, leuchtet die Warnleuchte Klarspüler ergänzen.

3. Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, das während des Trocknens keine Kalkflecken oder Streifen entstehen.

4. Wenn der Klarspülertank leer ist, leuchtet die Warnleuchte Klarspüler ergänzen.

Dosiermenge für klarspüler einstellen

Die Dosiermenge ist in 6 Stufen einstellbar. Werkseitig ist die Stufe 4 eingestellt. Diese Einstellung ist eine Empfehlung.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.
• Dosiermenge niedriger stellen, wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.
• Nehmen Sie eine Münze zur Hilfe, um die Einstellung zu verändern.

Geschirrkorb auffüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülfestes oder -geeignetes Geschirr und Besteck.
  • Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste in Bratpfannen an.
• Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.
• Beladen sie den Geschirrspüler mit Geschirr und Besteck folgendermaßen:
• Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser rausläuft.
• Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.
• Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.
• Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Dessertschalen usw. ein.
• Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis: Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen könnten.

Achtung!

• Messer mit langen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
  • Scharfe Teile immer mit den scharfen Punkten nach unten einlegen!
  • Überladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinflusst wird.

9a Oberkorb-Verstellung

Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu bekommen, können Sie den Oberkorb in 2 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb heraus. Setzen Sie je nach gewünschter Position die entsprechenden Laufrollen auf die oberen Schienen.

9b Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in den Korb. Beachten Sie dazu nachfolgende Tabellen, Abbildungen und Beschreibungen.

Tassen Untertassen Gläser Schalen Mittelgroße Schüsseln
Grosse Schüssel Teller Kompottschüsseln Suppenteller Ovale Servierplatten

10 Beachten Sie den Plan zum Einlegen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

DE

BEDIENUNG

Geschirrspülen

11 • Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Geschirrspüler vorbereiten.
2. Korb beladen.
3. Geschirrspülreiniger und ggf. Klarspüler einfüllen.
4. Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tür korrekt geschlossen ist.
5. Drücken Sie die Taste Ein/Aus um den Geschirrspüler einzuschalten. Wählen Sie Ihr Programm aus. Beachten Sie das Kapitel Programm auswählen.
6. Drücken Sie die Taste Start/Pause.

- Um den Vorgang anzuhalten drücken Sie nochmals Start/Pause.

Hinweis: Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spülvorgangs an.

a) Indikatorleuchte leuchtet dauerhaft: Standby oder Pause.

b) Indikatorleuchte blinkt: Spülvorgang läuft.

1. Nach Beendigung des Spülvorgangs ertönt für 8 Sekunden ein Piepton.

- Schalten Sie das Gerät mit der Taste Ein/Aus aus und schließen Sie ggf. die Wasserzufuhr. - Öffnen Sie die Tür des Geschirrspülers.

Achtung! Es ist gefährlich die Tür während des Spülvorganges zu öffnen, da heißes Wasser Verbrennungen verursachen könnte.

- Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein könnten. Sie trocknen auch besser im Gerät.

- Geschirrspüler entladen.

Spülvorgang pausieren

- Sie können das Spülprogramm ändern wenn der Geschirrspüler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

- Drücken Sie die Taste Start/Pause mehr als 3 Sekunden und das Gerät befindet sich im Standby Modus.

- Ändern Sie Ihr Programm.

- Drücken Sie die Taste Start/Pause erneut um in der neuen Einstellung fortzufahren.

Hinweis: Wenn Sie die Tür während des Spülvorgangs öffnen pausiert das Gerät. Drücken Sie nach dem Schließen der Tür erneut die Taste Start/Pause dann wird der Spülvorgang nach 10 Sekunden fortgesetzt.

- Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.

1. Öffnen Sie die Tür nur einen Spalt um den Spülvorgang anzuhalten.
2. Nachdem die Sprüharme gestoppt haben können Sie die Tür vollständig öffnen.
3. Zusätzliches Geschirr einlegen.
4. Tür schließen und Taste Start/Pause drücken. Der Spülvorgang wird nach 10 Sekunden fortgesetzt.

PROGRAMM AUSWÄHLEN

12 Beachten Sie nachfolgende Tabelle um das für Ihren Zweck richtige Programm auszuwählen.

Programm	Einsatzgebiet	Programm Einsatzgebiet	Reiniger Vor/Haupt	Laufzeit in min	Energieverbrauch in kWh	Wasser-verbrauch in Liter	Klar-spüler	Model
Normal	Für normal verschmutzte Ladungen, wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen	Vorspülen 45 °C Spülen 55 °C Ausspülen Ausspülen 65 °C Trocknen	5/25 g 18	0 1,25 15			★	ODW 60032
			5/22 g 15	5 1,07 13				ODW 45012
Intensiv (stark ver-schmutzt)	Extrem stark verschmutztes Kochgeschirr, normal verschmutzte Töpfe, Pfannen, Teller, usw. Mit festgetrockneten Speiseresten	Vorspülen 50 °C Spülen 60 °C Ausspülen Ausspülen 65 °C Trocknen	5/25 g (1 oder 2 Stk)	160 1	5 18,5		★	ODW 60032
			5/22 g 13	5 1,3 16				ODW 45012
[W7ZW]	Für leicht verschmutztes Geschirr und Gläser	Spülen 40 °C Ausspülen 60 °C Trocknen	5/25g 12	0 0,85 1	4,5			ODW 60032
			5/22 g 11	0 0,7 13				ODW 45012
Eco (*EN 50242)	Standardisiertes Programm: Anzuwenden bei normal verschmutztem Geschirr und ist das effizienteste Programm hinsichtlich Energie- und Wasserverbauch kombiniertfür diese Art von Geschirr	Vorspülen Spülen 45 °C Ausspülen Ausspülen 65 °C Trocknen	5/25g 18	5 0,91 1			★	ODW 60032
			5/22 g 18	5 0,69 9				ODW 45012
[5340]	Für leicht verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Spülen 65 °C Ausspülen 65 °C Trocknen	30g 90	1,35 12,5			★	ODW 60032
			27 g 90	1,1 10,5				ODW 45012
	Schnellspülgang für leicht verschmutzte Ladungen	Vorspülen		15 0,02 4			No	ODW 60032
				8 0,01 3,5				ODW 45012

DE

Rechtlicher Hinweis:

* EN 50242: Diese Program ist der Testzyklus. Informationen für Vergleichstests nach EN 50242 sind wie folgt:

• Kapazität: Einstellung 12 (ODW 60032 FS A2), 9 (ODW 4512 FS A2).
• Obere Geschirrkorb: obere Rollen auf Bahn.
• Klarspülereinstellung: 6
• Energieverbrauch: AUS: 0,45W
  EIN (standby): 0,49W

REINIGUNG UND PFLEGE

• Achtung! Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie darauf, dass kein Wasser (z.B. an den Schaltern) ins Produktinnere gelangt.
• Reinigen Sie die Kanten um die Tür herum mit einem weichen feuchten Tuch. Um das Eindringen von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern, benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen. Prüfen Sie nach jeder Benutzung die Filter auf Blockierungen.

13 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den Strahl der Sprüharme abgespült.
• Feinfilter B: Diese Filter hält Speisereste zurück, sodass diese dem Wasserkreislauf entzogen werden.
• Vorfilter C: Große Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie an der Laschen und ziehen Sie es raus.

Demontage and Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn (Filter C) und entnehmen Sie den gesamten Filtereinsatz.
  • Entnehmen Sie die Filter B und C.
  • Entnehmen Sie den Filter C.
  • Waschen Sie die Filter unter fließendem Wasser.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung: Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

14 Führen Sie eine regelmäßige Reinigung durch, um mögliche Verstopfung der Düsen zu vermeiden.

• Nehmen Sie die Sprüharme ab.
• Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab.
• Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

FEHLERCODES

Code Bedeutung Mögliche Ursachen
Die Lampe blinkt	Kein oder schwacher Wasserzulauf	Wasserhahn geschlossenWassereinlass blockiertWasserdruck zu niedrig
Die Lampe ECO blinkt Überlauf		Leck an Komponenten des Produkts

FEHLERBEHEBUNG

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler.

Problem Mögliche Ursache Behebung
Produkt funktioniert nicht	Keine Stromversorgung	Überprüfen der Stromversorgung
	Der Wasserhahn ist geschlossen	Öffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossen	Drücken Sie die Tür fest zu
Fehler beim Wasserablauf• Der	Ablaufschlauch ist abgeknickt	Überprüfen Sie den Abflußschlauch
	Filter sind verstopft • Überprüfen und reinigen den Hauptfilter
	Küchenabfluß ist verstopft	Überprüfen Sie den Abfluß oder fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständig	Washen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet	Starten Sie grundsätzlich nach dem Salzeinfüllen das Programm "Schnell" ohne Spülgut
	Verschlusskappe des Salzbehälters ist nicht fest geschlossen	Setzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein Geschirrteil	Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile feststehend ein
Klapperndes Geräusch im Spülraum	Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.	Hat keinen Einfluss auf die Funktion des Geschirrspülers
Geschirr ist nicht sauber • Geschirr wurde nicht richtig eingeordnet		Ordnen Sie die Geschirrteile wie im kapitel Geschirrkorb füllen
Auf den Gläsern und dem Besteck verbleiben Schlieren	Die Klarspülermenge ist zu hoch eingestellt	Verringern Sie die Dosiermenge
Besteck habe schwarze oder graue Flecken	Aluminiumbesteckteille haben am Geschirr gerieben	Verwenden Sie einen milderen Klarspüler

DE

14

Klarspüler befindet sich im Klarspülertank	• Klarspülertank blockiert • Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspüler ein
Das Geschirr wird nicht trocken •	Sie verwenden Reiniger-Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist
	• Die Klarspülermenge ist zu gering oder der Klarspülerbehälter ist leer.
	• Das Geschirr wurde zu früh ausgeräumt

SPEZIFIKATION

Leistung 1760 - 2100 W
Nennspannung /-frequenz 220 - 240 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 - 10 bar / 0,04 - 1 MPa

• Dies ist ein Geschirrspüler.
- Der Erp-Test wurde anhand EN50242:2008+A11, Directive(EU)1016/2010, Directive(EU)1059/2010 durchgeführt.
- Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt. www.ok-online.com.

ENTSORGUNG

Das Produkt nicht im Hausmüll entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige Behörde am Ort.

CONGRATULATIONS

*Energieverbrauch XYZ in kWh pro Standardprüfprogramm bei Kaltwasserbefüllung. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab. / Energy consumption XYZ kWh per standard test cycle, using cold water fill. Actual energy consumption will depend on how the appliance is used.
