Tipo di prodotto	Lavastoviglie da incasso
Marca	OK
Modello	ODW 6031 E BI
Capacità	12 coperti
Alimentazione elettrica	220-240 V ~ 50 Hz, 1760-2100 W
Pressione dell'acqua	0,4 - 10 bar (0,04 - 1 MPa)
Temperatura dell'acqua di alimentazione	Fredda
Programmi di lavaggio	Intensivo, Universale, Eco, Vetro, 90 min, Rapido
Programma eco	Durata 220 min, consumo 0,923 kWh, 11 L di acqua
Funzioni speciali	Mezzo carico, partenza ritardata (3/6/9 h), blocco bambini
Addolcitore d'acqua	Regolabile in base alla durezza (livelli 1-6), capacità 1,5 kg di sale
Consumo di sale	Da 0 a 60 g/ciclo in base alla regolazione
Capacità del prodotto di risciacquo	110 ml, livello di dosaggio regolabile (1-6)
Sistema di filtrazione	Filtro principale, micro-filtro, filtro a maglie larghe
Bracci spruzzatori	Rimovibili per pulizia, superiore e inferiore
Pulizia e manutenzione	Pulire regolarmente filtri e bracci spruzzatori, decalcificare se necessario
Sicurezza	Blocco bambini, sicurezza porta, arresto automatico
Pezzi di ricambio	Disponibili 7-10 anni tramite servizio clienti (secondo direttiva ecodesign)
Garanzia	Secondo la carta di garanzia fornita
Installazione	Da incasso, richiede allaccio acqua e scarico, regolazione dei piedi

Domande frequenti - ODW 6031 E BI OK

Come regolare la durezza dell'acqua sulla mia lavastoviglie OK ODW 6031 E BI?

Per regolare il livello di durezza dell'acqua, chiudere la porta entro 60 secondi dall'accensione, quindi premere e tenere premuto il pulsante P per 5 secondi finché l'indicatore lampeggia. Quindi premere P per selezionare l'impostazione corrispondente alla durezza (livelli da 1 a 6). L'impostazione predefinita è 3. Fare riferimento alla tabella nel manuale per abbinare la durezza locale.

Cosa fare se la lavastoviglie non si avvia?

Controllare innanzitutto che l'apparecchio sia collegato e che il rubinetto dell'acqua sia aperto. Assicurarsi che la porta sia chiusa correttamente. Se il problema persiste, il fusibile o l'interruttore potrebbe essere scattato. Se nulla funziona, contattare il servizio clienti.

Come pulire i filtri della lavastoviglie?

Ruotare il tappo del filtro in senso antiorario per rimuovere l'insieme. Separare i filtri (principale, micro-filtro, a maglie larghe) e pulirli sotto acqua corrente. Rimontare in senso inverso. Non far mai funzionare l'apparecchio senza i filtri.

Perché ci sono macchie bianche sulle stoviglie?

Le macchie bianche sono spesso dovute a un eccesso di detersivo o a un'acqua troppo dura. Ridurre la quantità di detersivo o aumentare il dosaggio del prodotto di risciacquo. Controllare anche l'impostazione dell'addolcitore d'acqua.

Come utilizzare la partenza ritardata?

Premere il pulsante ritardo per selezionare un ritardo di 3, 6 o 9 ore. Un LED rosso indica il ritardo scelto. Il ciclo di lavaggio inizierà automaticamente dopo tale ritardo.

Cosa fare se l'acqua non si scarica dalla lavastoviglie?

Controllare che il tubo di scarico non sia piegato o ostruito. Pulire il filtro a maglie larghe. Assicurarsi che il lavello della cucina non sia intasato. Se il problema persiste, contattare un professionista.

Come attivare il blocco bambini?

Premere contemporaneamente i pulsanti mezzo carico e timer per 3 secondi. La spia del blocco si accende. Per disattivare, ripetere la stessa operazione per 3 secondi.

Quanto sale mettere nell'addolcitore?

Prima del primo utilizzo, versare 1,5 litri di acqua e poi circa 1,5 kg di sale speciale per lavastoviglie nel contenitore del sale. Usare l'imbuto fornito. Richiudere bene il tappo e avviare immediatamente un programma rapido.

Quale programma utilizzare per stoviglie normalmente sporche?

Il programma ECO è consigliato per stoviglie normalmente sporche. È il programma più efficiente in termini di energia e acqua. Consultare il manuale per i dettagli sul consumo.

Come installare un pannello decorativo sulla porta?

Rimuovere le 4 viti dalla parte inferiore dell'interno della porta. Applicare le strisce di velcro fornite sulla porta e sul pannello. Allineare il pannello e avvitare le 4 viti lunghe attraverso la porta per fissare il pannello. Regolare la forza delle molle se necessario.

MANUALE UTENTE ODW 6031 E BI OK

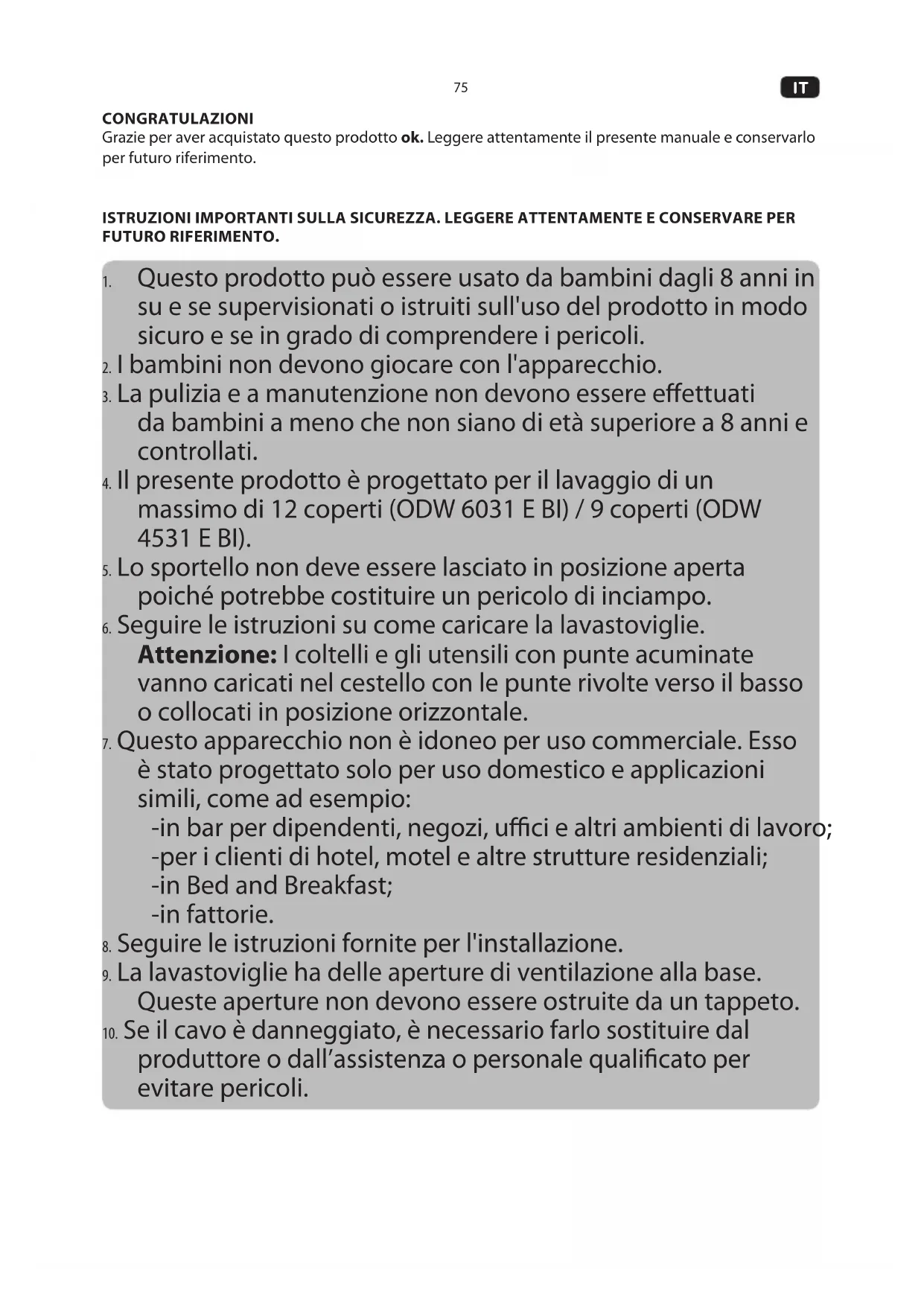

Grazie per aver acquistato quello prodotto ok. Leggere attendamente il presente manuale e conservarlo per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

1. Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati o struiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
4. Il presente prodotto è progettato per il lavaggio di un massimo di 12 coperti (ODW 6031 E BI) / 9 coperti (ODW 4531 E BI).
5. Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
6. Seguire le istruzioni su come caricare la lavastoviglie.

Attenzione: I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

1. Questo appearecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico e applicazioni simili, come ad esempio:

-in bar per dipendenti, negoti, uffici e altri ambienti di lavoro;
-per i clienti di hotel, motel e altre strutture residenziali;
-in Bed and Breakfast;
-infattorie.

1. Seguire le istruzioni fornite per l'installazione.
2. La lavastoviglie ha delle aperture di ventilazione alla base.

Queste aperture non devono essere ostruite da un tappeto.

1. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.

2. Questo prodotto va collegato alla rete idrica. Rispetto are le pressioni minima e massima dell'acqua in ingresso, videere il capitolo Dati tecnici. Rispetto tutte le istruzioni sull'infallazione di tubi staccabili, utilizzare un tubo nuovo per l'infallazione. Non riutilizzare vecchi tubi.

3. Seguire le istruzioni nel capitolo Pulizia e cura.

4. Leggere conattenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avventenze sul prodotto e in quello manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

5. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
6. Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
7. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
8. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
9. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
10. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come fornì, piastre e altri dispositivi/oggetti che producono calore.
11. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
12. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
13. Usare quello prodotto in ambienti chiusi e mai all'aperto.
14. Questo appearecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

USO PREVISTO

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altri uso può causare danni al prodotto o lesions. Questo prodotto è stato progettato per uso domestico e non è destinato a uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesions personali dovuti a usi inappropriati o improprii, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

GARANZIA E PARTI DI RICAMBIO

Il periodo di garanzia del prodotto, sono come le condizioni applicabili della stessa, si trovano nella scheda di garanzia fornita con il prodotto. Le parti di ricambio, elencate nella corrispondente direttiva sulla progettazione ecocompatibile, sono essere ottene contattando il centro di assistenza clienti, per un periodo di almeno 7 anni, o rispettovamente 10 anni.

CONTROLLI E COMPONENTI

A. Pannello di controllo

A1. Spia luminosa per brillantante
A2. Spia luminosa per addolcitore d'acqua (Sale)
A3. Visualizzazione della modalità ECO
A4. Visualizzazione di metà carico 12
A5. Indicatore bloccaggio tastiera
A6. Visualizzazione del timer 3h 6h 9h
A7. Pulsante Avvio/Pausa
A8. Pulsante di ritardo
A9. Pulsante di metà carico 12
A10. Pulsante di selezione di modalità P
A11. Pulsante di Accensione/Spegnimento (1)

B. Maniglia
C. Porta
D. Cestello per le posate
E. Cestello per stoviglie superiore
F. Cestello per stoviglie inferiore

G. Scomparto di riempimento

Vano detergente, pastiglie/polvere

G1. Coperchio
G2. Scomparto per il lavaggio principale
G3. Chiusura
G4. Scomparto per il prelimavaggio

Vano per brillantante

G5. Indicatore di livello
G6. Contenitore del brillante

H. Interno

H1. Contenitore del sale
H2. Uscita acqua con set filtro
H3. Braccio irroratore superiore e inferiore

Lato posteriore

I. Cavo di alimentazione con spina
J. Tubo di scarico dell'acqua (preassemblato)
K. Tubo di ingresso dell'acqua (preassemblato)

Accessori

Imbuto (non mostrato)

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori alla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifuti.
• Ispezionare i contentuti della segna per verificarne la completeness e l'eventuale presenza di danni. Nel caso in cui il contentuto sia incompleto o danneggiato, contattare immediamente il punto vendita.
• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

IT

INSTALLAZIONE

La lavastoviglie deve essere installata in prossimità di adeguati collegamenti idrici, fognari ed elettrici.
Nota: Controllare il materiale di montaggio, le staffe, le viti e le strisce di velcro in dotazione per il fissaggio del pannello decorativo, ecc.

Osservare le dimensioni di installmente.

• Si consiglia di collocare la lavastoviglia vicino a un lavello per renderere più semplice il collegamento idrico e fognario.
• Nella parte posteriore di uno o di entrambi gli armadi laterali, devono essere presenti delle aperture di dimensioni pari a 80 × 100 ~mm per il collegamento idrico, fognario ed elettrico (A).

Se la lavastoviglieiene installata in un angolo, è necessario rispetto una distanza minima di 50 mm tra lo sportello aperto e i mobili circostanti.
3 Notare le dimensioni, i fori e i ritagli del pannello decorativo.
Rimuovere le strisce di velcro in dotazione e le strisce protettive. Applicare le 4 strisce di velcro negli incavi dello sportello e nel pannello decorativo. Allineare il pannello decorativo e montarlo sullo sportello della lavastoviglie.
Rimuovere le 4 viti inferiori situate all'interno dello sportello.
6 Avvitare le 4 viti lunghe in dotazione attraverso lo sportello e fissare il pannello decorativo.
7 Le molle dello sportello della lavastoviglie sono state preimpostate in fabbrica.

• Dopo l'installation del pannello decorativo, potrebbe essere necessario regolare la tensione della molla dello sportello.
• Ruotare le viti di regolazione su entrambi i lati per augmentare/diminuire la tensione della molla. Fare riferimento alle illustrazioni或者其他 che alle viti.
• La regolazione della tension della molla è da considerarsi corretta quando lo sportello completeness aperto rimane in posizione orizzontale e può essere portato su del tutto esercitando una leggera pressione su diesso.

Fissare la striscia anticondensa sul fondo del piano di lavoro. Assicurarsi che sua allineata con il margine anteriore del piano di lavoro.
9 La lavastoviglie delve essere collegata allo scarico.

1. Il tubo è più collegato allo scarico delle acque reflue sul retro del prodotto. Tagliare le fascette e raddrizzare il tubo.
2. Collegare l'estremita a un tubo di scarico (Opzione A o B). Rispettare l'altezza massima dell'uscita del tubo di drenaggio.

Note: Come accessorio opzionale è disponibile un supporto per il tubo.

10 Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3 / 4^ ) utilizingando il tubo preassemblato e assicurarsi che fissato saldamente.

Note: Se le condutture dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciar scorrere l'acqua per quale istante per assicurarsi che l'acqua sia pulita e priva di impurità. Se non viene osservato esta precauzione, vi è il rischio che l'ingresso dell'acqua si otturi e che l'unità venga danneggiata.

11 Collegare la spina di alimentazione alla rete elettrica.

12 La lavastoviglie deve essere collocata nella posizione di installmente in modo tale che si trovizipletamente in piano.

• Il supporto posteriori cui si sono in altezza ruotando la vite Phillips centrale (Pos. A). Fare riferimento all'imagine accanto alla vite (UP: il retro è sollevato, DOWN: il retro è abbassato).
• I piedini anteriors possono assere regolati ruotandoli manualmente.
• Controllare il supporto orizzontale con una livella a bolla d'aria su superfici orizzontali o verticali all'interno della lavastoviglie e dello sportello.

13 Portare la lavastoviglie in posizione.

14 La lavastoviglie deve essere fissata nella posizione di montaggio mediante le viti.

Opzione I

Piano di lavoro in legno: Posizionare la staffa di montaggio sopra le aperture. Avvitare la staffa di montaggio sul lato inferiore del piano di lavoro.

Opzione II

Piano di lavoro in pietra naturale: Rimuovere il tappo di plastica delle pareti laterali della lavastoviglie (con lo sportello aperto). Fissare la lavastoviglie lateralmente con le vitiattraverso le aperture dei mobili a sinistra e a destra della lavastoviglie.

Note: Prima di utilizzare il prodotto per la prima volta, assicurarsi che tutti i collegamenti idrofili del prodotto siano correttamente sigillati e collegati sua all'apparecchio che alla rete idrica. Controllare periodicamente tutti i collegamenti per evitare possibili perdite.

PREPARAZIONE

Riempimento del contentitore del sale

2 A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

1. Togliere il cestello, poi svitare e togliere il tappo del contentatore del sale.
2. Prima del primo utilizzato, versare 1,5 litri di acqua nel contentitore del sale della macchina.
3. Posizione l'estremità dell'imbuto (in dotazione) nel foro e riempire con circa 1,5 kg di sale. è normale che una piccola quantità di acqua fuoriesca dal contentatore del sale.
4. Dopo aver riempito il contentitore, riavvitare il tappo in senso orario.
5. Subito dopo il riempimento del sale nel suo contentatore, occorre avviare un programma di lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altri componenti importanti della macchina possono essere danneggiati dall'acqua salata con seguente perdita della garanzia.

Note: A seconda di quanto si scioglie il sale, la spia può restare accesa anche dello riempimento del contentatore.

Attenzione!

• Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsable per eventuali danni.
• Se vi sono fuoriuscite di sale, va eseguito un risciacquo o un programma rapido per eliminare il sale inccesso.
• Riempire il sale solo poco prima di avviare uno dei programmi di lavaggio completeness. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un ricerca per il periodo, il che può causare corrosione.
• Il contentatore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

Regolazione del consumo di sale

1. Attivare la modalità di impostazione: Chiudere lo sportello entro 60 secondi dall'accensione, premere il pulsante di programma P e tenerlo premuto per 5 secondi. La macchina entrera in modalità di impostazione,indicata dall'indicatore luminoso lampeggiante
2. Regolare il livello del consumo di sale: Premere il pulsante P per selezionare l'impostazione corretta in base all'ambiente locale. Seguire la tabella sottostante per trovare l'impostazione corretta. É possibile capire l'impostazione al momento attiva in base a quale indicatore luminoso del programma sia accesso.

Livello di durezza dell'accua		Impostazione Display digitale	Consumo di sale Grammi/Ciclo
°dH 1)	mmol/l 2)
0-5 0-0,94 1		♀	0
6-11 1,0-2,0 2		♀90'	9
12-17 2,1-3,0 3 *		♀90' e ♀	12
18-22 3,1-4,0 4		♀	20
23-34 4,1-6,0 5		♀e♀	30
35-55 6,1-9,8 6		♀e♀90'	60

1. Il prodotto uscirà automaticamente alla modalità di impostazione 5 secondi dopo l'ultima impostazione/funzionamento dell'interruttore.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2 Millimol, unita internazionale per la durezza dell'acqua

*Impostazioni di fabbrica

Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta di detersivo

• L'erogatore deve essere riempito prima dell'inizio di agli ciclo di lavaggio.

• Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il pulsante di rilascio, dopodiché il coperchio scatta automaticamente.

• Aggiungere sempre il detersivo molto prima dell'inizio di anni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.
• Se le stoviglia sono molto sporche,METTERE una dose supplementare di detersivo nello scomparto del prelavaggio. Questo detersivo entrerà in azione durante la fase di prelavaggio. Si consideri la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelimavaggio.

1. Chiudere il coperchio e preme finché non scatta in posizione.

Note: Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

La lavastoviglie è progettata per utilizzato il brillante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gobce sulle stoviglie.

1. Aprire il tappo e versare il brillantante nel dosatore fino a quando l'indicatore di livello diventa completeness nero. Il volume del contentatore del brillantante è di circa 110 ml.

2. Per aprire il dosatore occorre ruotare il tappo seguendo la freccia di "apertura" (a sinistra) ed estrarlo.

3. Versare il brillantante nel dosatore, facendo attenzione a non riempirloccessivamente.

• Rimettere il tappo allineandolo con la freccia di "apertura" e ruotandolo verso la freccia di "chiusura" (a destra).

Note: Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

1. Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantando un'asciugatura senza macchie o strisciature.
2. Se il dosatore del brillantante è vuoto la spia del brillantante si accende di rosso.

Regolare il serbatoio del brillantante

Il dosaggio più essere regolato in base a 6 livelli. Il livello predefinito è il 4. Questa impostazione è quello consigliata.

Nota:

• Impostare il livello di dosaggio più alto, se le macchie rimangono sulle stoviglie.
• Impostare il dosaggio più basso, se sulle stoviglie rimangono aloni o striature.
  Utilizzare una moneta per modificare l'impostazione.

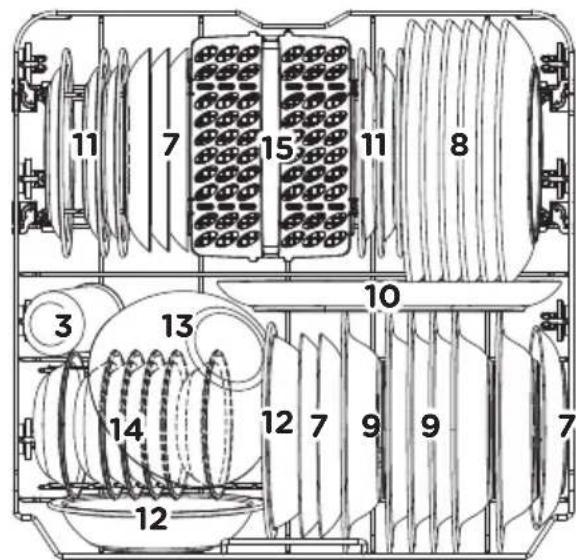

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei costruttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i resti di cibo bruciato in padelle, pentole, ecc.
• Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizione gli oggetti nella lavastoviglie nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giu.

• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro in modo tale che non si ribaltino.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Disporre piccoli piatti nel cestello superiore, ad esempio oggetti leggeri e delicati come piattini, tazze, bicchieri, ciotole da dessert, ecc.
• Disporre parti grandi e pesanti nel cestello inferiore, come piatti, vassoi, pentole, ciotole, ecc.

Note: Oggetti molto piccoli non devono essere lavati in lavastoviglia in quanto potrebbero lavoramente cadere dal cestello e danneggiare l'apparecchio.

Attenzione!

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolò.
• Evitare che gli oggetti tocchino il fono dei cestelli.
• Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Regolazione del cestello superiore

Per augmentare lo spazio nel cestello superiore o inferiore per stoviglie più alte / più grandi, è possibile caricare il cestello superiore in 2 posizioni. Estrarre il cestello superiore e, a seconda della posizione desiderata, posizionare le rotelle correspondenti sulla guida superiore.

Osservare lo schema per il positizionamento delle posate nell'apposto cestello. Vedere la tabella sottostante per le denominazione delle parti.

1 Cucchiai per zuppa	2 Forchette	3 Coltelli	4 Cucchiaini da tè
5 Cucchiaini per dolce	6 Cucchiai di servizio	7 Forchette di servizio	8 Mestoli per sale

Piano di carico del cestello

Osservare lo schema generale per il posizionamento di piatti e posate nel cestello. Vedere la tabella qui除去 per le denominazione delle parti.

ODW6031EBI

Cestello superiore Cestello inferiore

1 Tazzine Piattini Bicchieri Tazze Pentolino	2	3	4	5
6 Pentola daorno Piatti per dolce Piatti piani Piatti fondi Piatto ovale	7	8	9	10
11 Piatti per dolce in melamina	12 Ciotola in melamina	13 Ciotola in vetro	14 Ciotole per dolce	15 Cestello per le posate

ODW4531EBI

Cestello superiore Cestello inferiore

1 Tazzine Piattini	2 Bicchieri Tazze Ciotole per dolce	3	4	5
6 Ciotola in vetro Piatti per dolce Piatti piani Piatti fondi		8	9	10 Piatti per dolce in melamina
11 Ciotola in melamina	12 Patto ovale Pentolino	13	14 Cestello per le posate

FUNZIONAMENTO

Lavaggio delle stoviglie

• Osservare la segunte procedura per avviare il processo di lavaggio:

• Caricare il cestello della lavastoviglie

• Aggiungere il detersivo o il brillantante

Importante: Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sa collegato alla rete e che lo sportello sia ben chiuso.

1. Premere l'interruttore per accendere la lavastoviglie.

Premere P per scegliere un programma,fare riferimento alla sezione Scelta di un programma. Se la lavastoviglie non è Completely carica, è possibile selezionare ancche la modalità a mezzo carico.Questa modalità consente di risparmiare acqua ed elettricità quando si utilizza il cestello inferiore e superiore della lavastoviglie.Premere1/2 dopodiché l'indicatore di metà carico si accende.

Nota:

• Questa modalità può essere utilizzata solo con le impostazioni di programma Intensivo, Universale, Eco, Bicchieri e 90 min.

• Si consiglia di utilizzare la funzione di metà carico se i piatti sono leggermente sporchi.

• Per la funzione del timer (ritardo),fare riferimento al capitolo LAVAGGIO CON TIMER DI RITARDO.

Premere il pulsante II.

• Per interrompere il programma in corso premere il pulsante

Nota: Le spiè del programma mostrano lo stato della lavastoviglie:

a) Luce del programma accesa: standby o pausa.
b) Luce del programma lampeggiante: programmà di lavaggio in corso.

1. Quando il ciclo di lavoro è terminato, il segnale acustico della lavastoviglia suonerà per 8 secondi, per poi fermarsi.

2. Spegnere l'apparecchio con il pulsante e chiudere la fornitura d'acqua.

3. Aprire lo sportello della lavastoviglie.

Attenzione! è pericoloso après lo sportello durante il lavaggio, perché ci si può scottare con l'acqua calda.

• Attendere alcuni minuto prima di scaricare la lavastoviglia per evitare di maneggiare stoviglia e utensili nelle sono ancora caldi. Questo favoriràanche un'asciugatura migliorie.
  -Scaricare la lavastoviglie.

Mettere in pausa il ciclo di lavaggio

• É possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere giornato rilasciato, e l'apparecchio potrebbe averere più scaricato l'acqua di lavaggio.

• Premere il pulsante e poi il pulsante per più di 3 secondi. L'apparecchio passero in modalità standby.

• Modificare il programma per l'impostazione del ciclo desiderato.
• Premere nuovamente il pulsante per continuare il processo di lavaggio.

Note: Seiene aperto lo sportello durate il lavaggio, la macchina viene messa in pausa. Quando si chiudere lo sportello, la macchina riprende a funzionare dopo 10 secondi.

• Se si è dimincenticato un piatto, si può mettere in pausa il programma eaggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo non sia stato più aperto.

• Premere il pulsante pel mettere in pausa il processo di lavaggio.

• Dopo l'arresto dei bracci irroratori, è possibile après completeness lo sportello.
• Aggiungere piatti mancanti.
• Chiudere lo sportello e premere il pulsante la lavastoviglie riprende a funzionare dopo 10 secondi.

BLOCCO DI SICUREZZA PER BAMBINI

• La protezione per bambini può essere attivata quando la lavastoviglia è in funzione o se è stata avviata con il ritardo del tempo di avviamento.
• Premere il pulsante di metà carico e il pulsante del timer contemporaneamente per 3 secondi. Tutti i tasti della lavastoviglia sono bloccati e l'indicatore luminoso corrispondente è acceso. Per disabilitare il blocco parentale, premere i due pulsanti di nuovo per 3 secondi.

CONSIGLI SUL TIPO DI DETERSIVO

Consultare le note di seguito per migliorare il risultato della pulizia, riducendo al contempo il consumo energetico e l'impatto ambientale:

• Dosare il detersivo, il sale in base alle raccomandazioni / ai requisiti del fornitore, tenendoconto della massa e del livello di sporco delle stoviglie.
  Non mescolare detersivi diversi / sale
  Nonutilizzare detersivi a base di solventi o ingredienti corrosivi
• Evitare il sovradosaggio

Attenzione: Un dosaggio errato di detersivo, sale o altri additivi cui danneggiare il prodotto e comprometterne il corretto funzionamento.

SCELTA DEL PROGRAMMA

ODW6031 EBI

La tabella sottostante molto quali sono i programmi migliorari per i livelli di residui di cibo sulle stoviglie e quando detersivo è necessario. Inoltre molto alla varie informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione del ciclo	Detersivo Pre/Princ.	Tempo di funzionamento in min	Consumo energetico in kWh	Consumo idrico in litri	Brillantante
Intensivo	Per stovigliè molto sporche, pentole normalmente sporche, padelle, piatti, ecc. con sporco secco	Prelavaggio 50 °C Lavaggio 65 °CRisciacquo Risciacquo Risciacquo 65 °CAsciugatura	4/16 g (1 o 2 pz.)	205 1,621	17,8		★
Universale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco	Prelavaggio 45 °CLavaggio 55 °CRisciacquo Risciacquo 65 °CAsciugatura	4/16 g (1 o 2 pz.)	175 1,302	14,3		★
ECO (*EN 60436)	Questo è il programma standard. è adatto per pulire stovigliè normalmente sporche ed è il programma più efficente in termini di consumo energetico e idrico per quel tipo di stovigliè	Lavaggio 45 °CRisciacquo Risciacquo 60 °CAsciugatura	4/16 g (1 o 2 pz.)	220 0,923	11		★
Bicchieri	Per stovigliè e bicchieri molto sporchi	Prelavaggio Lavaggio 50 °CRisciacquo Risciacquo 65 °CAsciugatura	4/16 g (1 o 2 pz.)	120 1,100	14,3		★
90'90 min	Per carichi normalmente sporchi che non necessità di un'asciugatura completeness	Lavaggio 60 °CRisciacquo Risciacquo 65 °CAsciugatura	20 g (1 pz.)	90 1.350	1.7		★
Rapidò	Un risciacquo rapidò per carichi leggermente sporchienza asciugatura	Lavaggio 50 °CRisciacquo Risciacquo a 45 °C	20 g (1 o 2 pz.)	30 0,751	1,2-

NOTA:

• ECO: Questo programma è adatto alla pulizia di stoviglia normalmente sporche e per tale impiego è il programma più efficente in termini di consumo energetico e idrico. Esso viene utilizzato per valutare la conformità con la legislazione dell'UE sulla progettazione ecocompatibile.

Nota:

I valori per un programma diverso dal programma ECO sono soloindicativi.

ODW 4531 E BI,secondo EN 60436

La tabella sottostante在哪i quali sono i programmi migliorari per i livelli di residui di cibo sulle stoviglie e quanto detersivo è necessario. Inoltre在哪i varie informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione del cico	Detersivo Pre/Princ.	Tempo di funzionamento in min	Consumo energetico in kWh	Consumo idrico in litri	Brillantante
Intensivo	Per stovigliè molto sporche, pentole很正常amente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio 50 °C Lavaggio 65 °C Risciacquo Risciacquo Risciacquo 65 °C Asciugatura	4/13 g 205	1,378 15,3			★
Universale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco	Prelavaggio 45 °C Lavaggio 55 °C Risciacquo Risciacquo 65 °C Asciugatura	4/13 g 175	1,287 13,1			★
ECO (*EN 60436)	Questo è il programma standard. è adatto per pulire stovigliè很正常amente sporche ed è il programma più efficente in termini di consumo energetico e idrico per quel tipo di stovigliè.	Lavaggio 45 °C Risciacquo Risciacquo 60 °C Asciugatura	17 g 235	0,704 9			★
Bicchieri	Per stovigliè e bicchieri molto sporchi	Prelavaggio Lavaggio 50 °C Risciacquo Risciacquo 65 °C Asciugatura	4/13 g 120	0,934 13,1			★
90' 90 min	Per carichi很正常amente sporchi che non necessità di un'asciugatura completa	Lavaggio 60 °C Risciacquo Risciacquo 65 °C Asciugatura	17 g 90	1,234 10,2			★
Rapidò	Un risciacquo rapidò per carichi leggermente sporchi sulla asciugatura	Lavaggio 50 °C Risciacquo Risciacquo a 45 °C	12 g 30 0,611	10-

Nota:

• ECO: Questo programma è adatto alla pulizia di stoviglie normalmente sporche e per tale impiego è il programma più efficente in termini di consumo energetico e idrico. Esso viene utilizzato per valutare la conformità con la legislazione dell'UE sulla progettazione ecocompatibile.

Nota:

I valori per un programma diverso dal programma ECO sono soloindicativi.

TIMER - RITARDO DI LAVAGGIO

10 La lavastoviglie è dotata di una funzione timer che consente il successivo risciacquo. Scegliere tra 3, 6, o 9 ore di ritardo.

• Selezionare il tempo di ritardo desideratotramite il pulsante (avvio del tempo di ritardo). Il tempo selezionato verràindicato da un LED ross. Il processo di lavaggio viene avviato con il ritardo impostato.

PULIZIA E MANUTENZIONE

• Avverenza! Durante la pulizia, evitare l'uso di solventi o materiali abrasivi, spazzole a setole dure, oggetti metallici o affiliati. I solventi sono nocivi per la salute delle persone e posso nanneggiare le parti in plastica, quando i meccanismi di pulizia abrasivi e gli utensili possono graffiare le superfici.
• Pulire le superfici esterne dell'apparecchio con un panno leggermente umido e poi asciugarle accuratamente. Assicurarsi che non entri acqua all'interno del prodotto (ad es.trasverso gli interrupttori).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetr acqua nella serratura e nei componenti elettrici, non utilizzato alcun detergente spray.

Pulizia del gruppo filtri

Il filtro previene l'ingresso di grande residui di alimenti ed altri oggetti all'interno della pompa.

Controllare lo stato di intasamento dei filtri agli volta che viene utilizzata la lavastoviglia.

Ilsystema filtrante è costituito da un filtro a grana grossa, un filtro piatto (filtro principale) e un microfiltrlo (filtr fine).

• Filtro principale A: Alimenti e particelle intrappolati da quello filtrlo vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtrone trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il lavaggio.
• Filtrato a grana grossa C: Oggetti più grandi, come peszi di alla o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtrato a grana grossa. Per rimuovere gli elementi catturati dal filtrto, premere delicatamente il tappo sulla parte superiore di quello filtrto e sollevarla.

Smontare e pulire il filtro con le seguenti procedure:

• Ruotare il tappo del filtrlo (filtr C) in senso antiorario e rimuovere l'intero gruppo del filtrro.
• Estrarre i filtri B e C.
• Estrarre il filtro C.
• Lavare i filtri sost oI'acqua corrente e rimuovere tutti i residui e i corpi estranei.
• Il riasemblaggio va effettuato in ordine inverso. Assicurarsi che il gruppo filtri venga montato correttamente.

Note! Non utilisezare in nessuna circostanza la lavastoviglie月以来 installato il systema filtrante.

Pulizia dei bracci irroratori

I bracci irroratori sono disponibile smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

Si consiglia di pulirli una volta agli due mesi.

• Afferrare il braccio al centro e tirarlo versusl'alto o il basso per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possano ruotare liberamente.

RIMOZIONDELCALCARE

La rimozione del calcare non è necessaria se il detersivo viene dosato correttamente. Se si desidera effettuare la rimozione del calcare, procedere secondo le istruzioni del produttore del decalcificante. I prodotti adatti a tale scopo sono reperibili presso i rivenditori.

CODICI DI ERRORE

Codice Significato Possibili cause
L'indicatore luminoso®lampeggia.	Tempo di ingressso dell'accua più lungo	Il rubinetto non è apertoL'ingresso dell'accua è limitatoLa pressione dell'accua è troppo Bassa
L'indicatore luminoso®lampeggia.	Troppo piano	Alcuni componenti della lavastoviglia presentano delle perdite
L'indicatore luminoso®lampeggiano.	La temperature richiesta non viene raggiunta	Malfunzionamento dell'elemento riscaldante
L'indicatore luminosoECO e L'lampeggiano.	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunità.

Quando appare un codice di ERRORE e il problema non cui esere risolto, contattare l'assistenza clienti. I contatti Telefonici corrispondenti sono indicati sulla scheda di garanzia fornita.

RISOLUZIONE DEI PROBLEMI

Se ci sono problemi durante il funzionamento,fare riferimento alla seguite tabella.Se i problemi non possono essere risolti come indicato nella voce Soluzione o qualora fosso necessarie parti di ricambio per la riparazione autonoma, contattare il centro assistenza. Le rispettive linee Telefoniche per l'assistenza sono indicate sulla schedà di garanzia fornita in dotazione insieme al prodotto. Tenere presente, che le riparazione improprie effettuate in modo autonomo possono comportare pericoloni nonché I'annullamento della garanzia, pertanto evitarle in caso di dubbio.

Problema Possibili cause Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare l'alimentazione
	• La pressione dell'acqua è troppo Bassa
	• Lo sportello della lavastoviglia non è stato chiuso correttamente
L'accqua non viene pompata fuori alla lavastoviglie	Il tubo di scarico è piegato. Controllare il tubo di scarico
	Il filtrò è intasato. Controllare e pulire il filtrogrossolano
	Il lavello della cucina è intasato
Schiuma all'interno della vaschetta	Detersivo non adatto. Utilizzato escludamente detersivi specifici per lavastoviglie
	Fuoriuscita di brillantante. Pulire le fuoriuscite di brillantante
Schiuma all'interno. è stato utilizzato un detersivo con colorante	Utilizzato escludamente detersivi privi di colorante
Patina bianca sulla superfici interna	Minerali di acqua dura. Pulire regolarmente la parte interna con una spugna umida
Macchie di ruggine sulle posate	Le posate non sono resistenti alla corrosione
	Un programma noniene avviato dopo il riempimento del sale
	Il coperchio dell'addolcitore è allentato
Rumore di battiti nel mobile	Il braccio irroratore sta battendo contro un oggetto nel cestello
Rumore sferragliante	Le stoviglia vagano liberamente all'interno del mobile
Rumore di battiti nei tubi dell'accra	Cio è dovuto all'installazione in loco o alla sezione trasversale della tubazione
Le stoviglia non sono pulite	Le stoviglia sono state caricate in modo errato
	I bracci irratori sono ostruiti
	La quantità di detersivo non è sufficiente
	Il programma non era abbastanza potente
	Il filtrò è sporco o non è stata insertito correttamente
Opacità sulle stoviglia di vetro	Detersivo in quantità eccessiva. Utilizzare meno detersivo e scegliere il ciclo di lavoro più breve per la pulizia dei bicchieri
Segni neri o grigi sulle stoviglia	Contro le e stoviglia sono andati a finire degli utensili di alluminio
Residui di detersivo rimasti nelle vaschette di dosaggio	Il dosatore di detersivo è bloccato.Risistemare le stoviglia
Le stoviglia non si asciugano	Carico eseguito in modo errato
	Il livello di brillante è troppo basso
	Le stoviglia sono state rimoso troppo in anticipo

CARATTERISTICHE

Consumo energetico 1760 - 2100 W
Tensione / nominale	220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4 - 10 bar / 0,04 - 1 MPa
Temperatura dell'acqua A freddo

• Far riferimento al site Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica: www.ok-online.com

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglia normalmente sporche. è il programma più efficente a tale scopo in termini di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacité indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un carico improprio cui cause un lavaggio ineffiente delle stoviglie e possibili malfunzionamenti.
• Il prelimavaggio manuale delle stoviglia comporta un maggiore consumo di acqua e di energia e vien sconsigliato.
• Il lavaggio delle stoviglie in una lavastoviglie domestica consuma generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglie domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle correspondenti delle presenti istruzioni.
• Osservare le informazioni sulla corretta installmente (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua) cont∉nute nelle presenti istruzioni.
  L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato,. comporta un aumento dell'inguinamento ambientale ed eventuali danni all'apparechio.
• Prima di ogni utilizzato, rimuovere tutti i corpi estranei alla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.
• Il controlo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

GEFELICITEERD
