| Tipo di prodotto | Sistema audio portatile amplificato |
| Potenza in uscita | 300 Watt |
| Numero di canali di ingresso | 8 canali (4 microfono/linea + 2 stereo + 2 stereo aggiuntivi) |
| Equalizzazione per canale | 3 bande (High, Mid, Low) |
| Equalizzatore grafico principale | 7 bande con interruttore On/Off |
| Effetti digitali integrati | Ritardo digitale regolabile (12 a 197 ms) ed eco, con comandi Mix To Main e EFX/AUX |
| Ingressi microfono/linea | 4 × XLR (microfono) e 4 × 6,35 mm (linea) con commutazione |
| Ingressi stereo | 2 × RCA, 2 × 6,35 mm TRS, 1 × 3,5 mm jack |
| Uscite di registrazione | Uscite RCA (analogico) e USB (digitale per registrazione MP3) |
| Lettura USB MP3 | Porta USB frontale con comandi di riproduzione, pausa, traccia precedente/successiva, volume e equalizzazione |
| Diffusori inclusi | 2 diffusori staccabili con cavi |
| Cavi inclusi | Cavi per diffusori e cavo di alimentazione IEC |
| Alimentazione | Rete AC, fusibile 6A 250V, selettore di tensione |
| Protezione e sicurezza | Protezione termica, indicatore di protezione rosso, limitatore di segnale, messa a terra |
| Manutenzione e pulizia | Pulire con un panno asciutto solo |
| Riparabilità e pezzi di ricambio | Affidare qualsiasi riparazione a un tecnico Peavey autorizzato; fusibile sostituibile dall'utente (6A 250V) |
Domande frequenti - PVi Portable PEAVEY
Domande degli utenti su PVi Portable PEAVEY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema audio in formato PDF gratuitamente! Trova il tuo manuale PVi Portable - PEAVEY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PVi Portable del marchio PEAVEY.
MANUALE UTENTE PVi Portable PEAVEY
Atto ad avvisare l'utente in merito alla presenza "voltaggio pericoloso" non isolato all'interno della scatola del prodotto che potrebbe avera una magnitudo sufficiente a costituire un rischio di scossa elettrica per le persone.
Atto ad avvisare l'utente in merito alla presenza di istruzioni operative e di assistenza importanti (manutenzione) nel libretto che accompagna il prodotto.
ATTENZIONE: Rischio di scossa elettrica - NON APRIIRE!
ATTENZIONE: per ridurre il rischio di scossa elettrica, non rimuovere il coperchio. Non vi sono parti utili all'utente all'interno. Fare riferimento a personale addetto qualificato.
AVERTENZA: per prevenire il rischio di scossa o il rischio di incendio, quello apparecchio non dovrebbe essere esesto a pioggia o umidita, e oggettiti riempiti con liquidi, come vasi, non dovrebrero essere posizionati sopra quello apparecchio. Prima di usare quello apparecchio, leggere la guida operativa per ulteriori informazioni.
Morsetto di terra di protezione. L'apparecchio deve essere collegato a una presa di corrente di rete con un conduttore di terra.
ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precauzioni basilari, tra cui le seguenti:
- Leggete queste istruzioni.
- Conservate le istruzioni.
- Rispettate toutes le avvertenze.
- Seguite le istruzioni.
- Non usate quello prodotto vicino all'acqua.
- Pulite escludivamente con un panno asciutto.
- Non ostruite le fissure di ventilazione. Installate il dispositivo seguito le istruzioni del produttore.
- Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori).
- Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell'altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più large o terzo polo è indispensableabile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, metteveci in contatto con un elettricista per la sostituzione della presa obsoleta.
- Fate attenuation a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all'apparecchiatura.
- Usate solo accessori originali forniti dal costruttore.
- L'apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l'apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persona.
- Scollegatelo l'apparecchio alla presa di corrente durante un temporale con fulmini o quando non s'intende usare per un lungo periodo.
- L'assistenza va eseguita esclusivamente da personale autorizzato. É necessario ricorrere all'assistenza se il disposativo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all'interno è caduto del liquido o un oggetto, il disposativo è rimasto esposto alla pioggia o all'umidità, non funzione normalmente o è caduto a terra.
15 Non rimuovete lo spinotto della terra. Collegate il disposativo esclusivamente a una presa di corrente del tipo significato alla targhetta posta vicino al cavo di alimentazione. - Se questo prodotto deve essere montato a rack, è necessario sostenerlo ancè nella parte posteriore.
- Not a per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo delve essere collegato al terminale che marcato con lettera E, o symbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu delve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone delve essere collegato al terminale marcato con la lettera L o di colore Rosso.
- Questo apparato elettrico non delve essere esposto a gocce o schizzi, va in agli caso evitato di appoggiare oggetti contenti liquidi, come bicchieri, sull'apparecchio.
- L'interruttore on/off in esta unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio poue essere presente elettricità anche con interuttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezonatore, il dispositorio di sezonamento deve restare sempre operativo.
- L'esposizione a livelli di volume molto elevati perché causare la perdita permanente dell'udito. La predisposizione alla perdita dell'udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L'ufficio Lavoro e Salute del governo degli USA (OSHA) ha elaborato la segunte tabella di toleranza ai rumori:
Esposizione giornaliera in ore Livello sonoro dBA, Slow response
| 8 90 | |
| 6 92 | |
| 4 95 | |
| 3 97 | |
| 2 100 | |
| 1 1/2 102 | |
| 1 | 110 |
| 1/4 o minore | 115 |
Secondo l'OSHA, l'esposizione a livelli di volume al di sopra dei limiti stabiliti cui causare una perdita almeno parziale dell'udito. Quando si adopera lo steta di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell'udito se l'esposizione supera i limiti sopra riportati.Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produire elevati livelli sonori, come quest'amplificatore.
CONSERVATE QUESTE ISTRUZIONI!
INSTRUÇÉS IMPORTANTES DE SEGURANÇA
Jaii jaiy, uaiu auiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui
iia 1
2
3
4
eall jao jao ge jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao jao
6
aaii 7
8
9
Logo fa riferimento alla direttiva 2002/96/CE, allegato IV (GU (L)37 / 38,13.02.03 e definite in EN 50419:2005 Il bar è il significato per la marcatura di nuovi rifuti e si applica solo alle apaneccrittature fabbricata dopio il 13 agosto 2005
Lo smaltimento correto di questo prodotto. Questo marchio indica che il prodotto non deve essere smallitò con altri rifiuti casa tenera tutte l'UE. Per evitare eventuali danni all'ambiente o alla salute umana smalmente dei rifiuti, riciclare è responsable per favorire il riutilizzo sostenibile delle risorse materiali. Per restituito il dispositivo utilizzato, si prega di utilizzare il servizio di ragcolla e, o contattare il rivenditore presso il quale è stato acquistato il prodotto. Posso sono prendero questo prodotto per l'ambiente riciclaggio scuro.

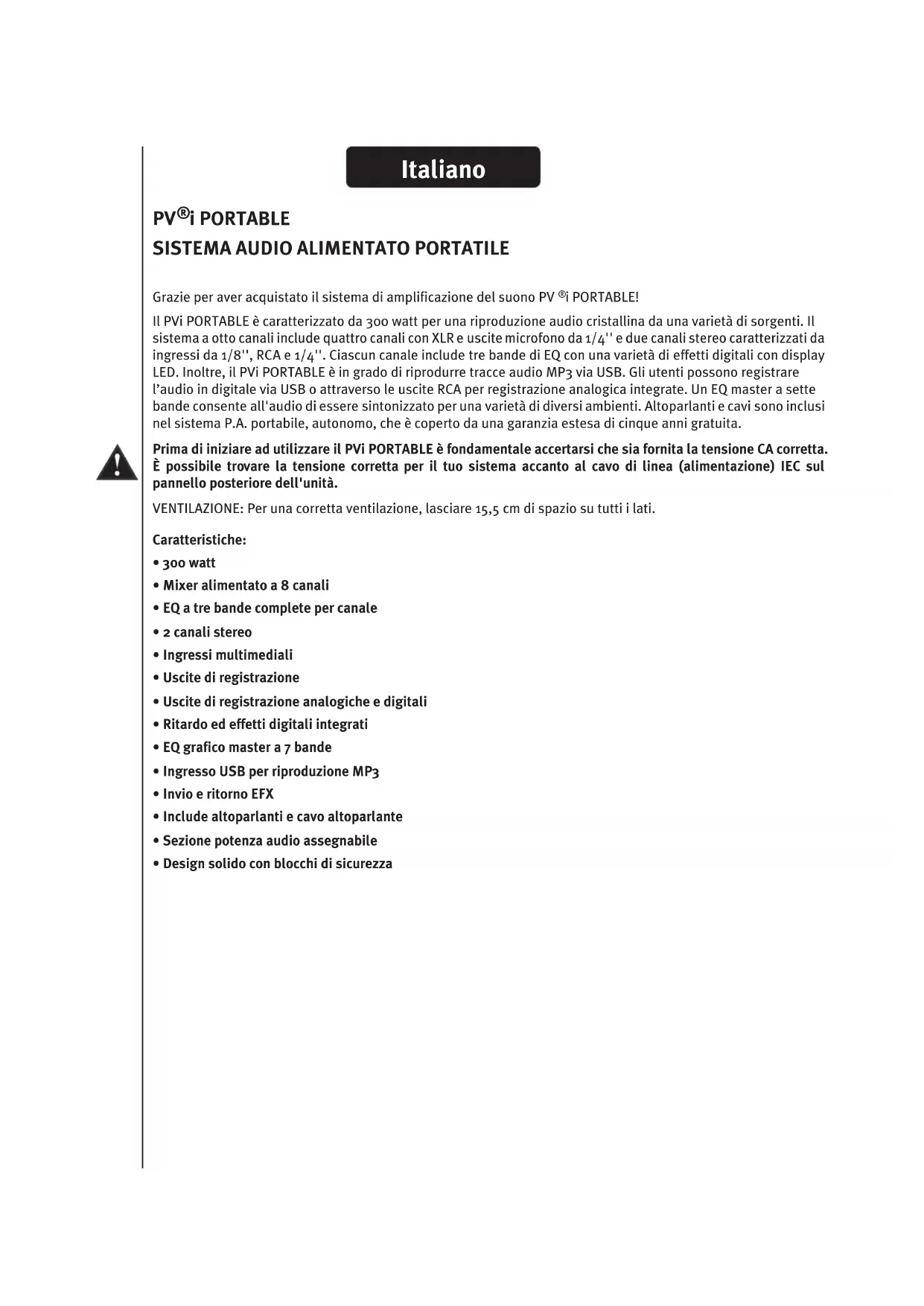

Grazie per aver acquistato ilsystema di amplificazione del suono PV 忍 PORTABLE!
Il PVi PORTABLE è caratterizzato da 300 watt per una riproduzione audio cristallina da una varietà di sorgenti. Ilsystema a otto canali include quattro canali con XLR e uscite microfono da 1/4'' e due canali stereo caratterizzati da ingressi da 1/8'' , RCA e 1/4'' . Ciacun canale include tre bande di EQ con una varietà di effetti digitali con display LED. Inoltre, il PVi PORTABLE è in grado di riproduire tracce audio MP3 via USB. Gli utenti possono registrar l'audio in digitale via USB o trattaverso le uscite RCA per registrazione analogica integrate. Un EQ master a sette bande consente all'audio di essere sintonizzato per una varietà di diversi ambienti. Altoparlanti e cavi sono inclusi nel systema P.A. portabile, autonomo, che è coperto da una garanzia estesa di cinque anni gratuite.
Prima di iniziare ad utilizzare il PVi PORTABLE è fondamentale accertarsi che sia fornita la tensione CA corretta. É possibile trovare la tensione corretta per il loroystema accanto al cavo di linea (alimentazione) IEC sul pannello posteriori dell'unità.
VENTILAZIONE: Per una corretta ventilazione, lasciare 15,5 cm di spazio su tutti i lati.
Caratteristica:
300 watt
- Mixer alimentato a 8 canali
- EQ a tre bande complete per canale
- 2 canali stereo
- Ingressi multimediali
- Uscite di registrazione
- Uscite di registrazione analogiche e digitali
- Ritardo ed effetti digitali integrati
EQ grafico master a 7 bande
- Ingresso USB per riproduzione MP3
- Invio eritorno EFX
- Include altoparlanti e cavo altoparlante
- Sezione potenza audio assegnabile
- Design solido con blocchi di sicurezza
CONFIGURAIZIONE USO
Per aprire e chiudere ilsystema PV 忍 i PORTABLE:
- Premere verso il basso il blocco sulla parte superiore dell'unità centrale e rimuovere ciascun altoparlante
- Per chiudere ilsystema, posizionare gli altoparlanti sulla parte bassa anterioe e posteriore dell'unita centrale, quindi riportare i blocchi in posizione.
Note: Questi componenti devono scattare facilemente in posizione. Non esercitare forza quando si rimuvono o si collegano gli altoparlanti all'unità centrale, in quanto potrebbero danneggiare l'unità.

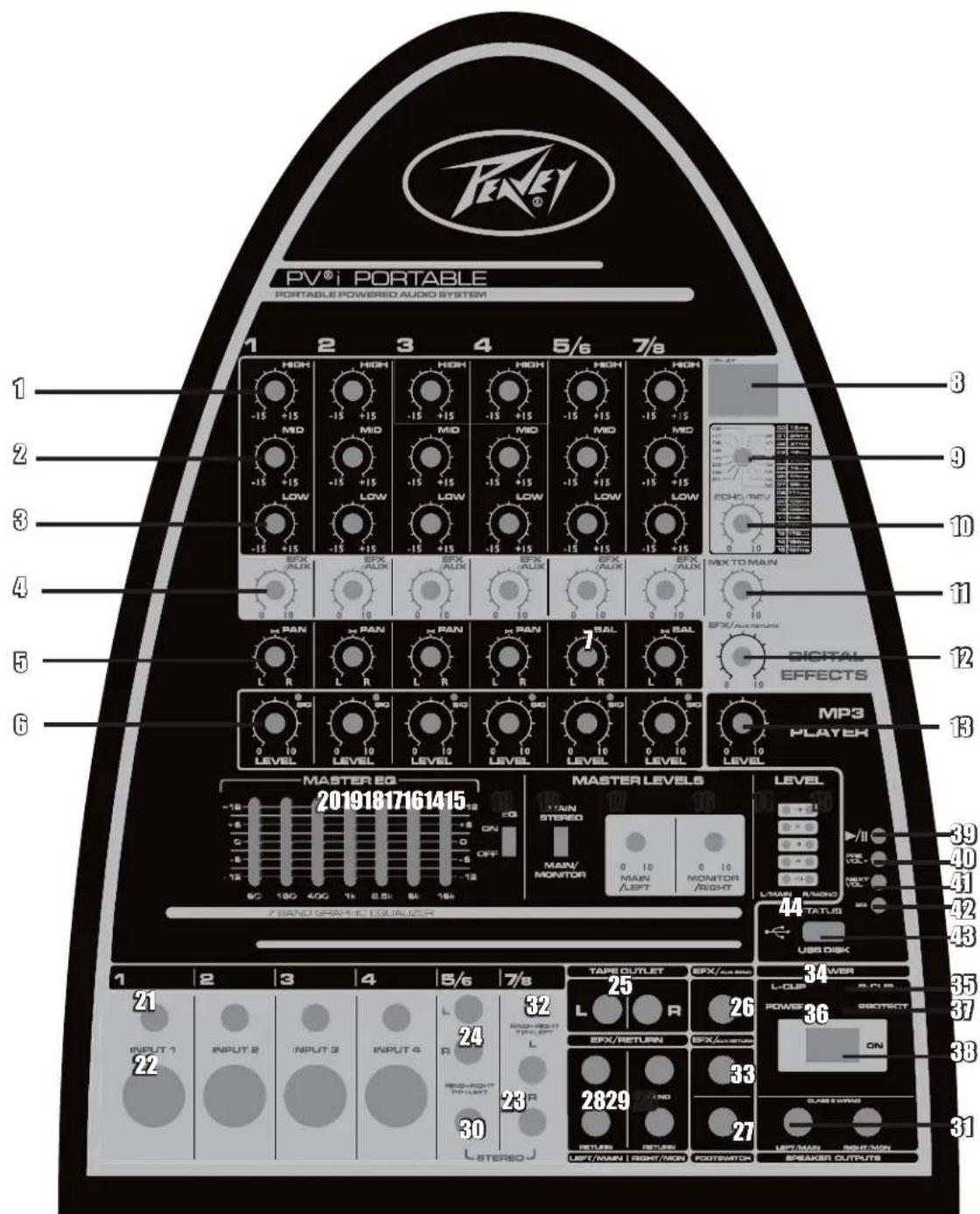

FUNZIONI DI CONTROLLO
1) HIGH - Regola il livello relativo del contento ad alta frequenza. Ruotando la manopola in senso antiorario si riduce la risposta in alta frequenza. Ruotando la manopola in senso orario si aumento la risposta in alta frequenza. Quando i controllingi EQ sono impostati nella loro posizione centrale, la risposta di frequenza canale è "piana"rawn alcun aumento o riduzione di frequenza.
2) MID - Regola il livello relativo del contento a media frequenza. Ruotando la manopola in senso antiorario si riduce la risposta in media frequenza. Ruotando la manopola in senso orario si aumento la risposta in media frequenza. Quando i controlli EQ sono impostati nella loro posizione centrale, la risposta di frequenza canale è "piana"rawn o riduzione di frequenza.
3) LOW - Regola il livello relativo del contento a bassa frequenza del canale. Ruotando la manopola in senso antiorario si riduce la risposta in bassa frequenza. Ruotando la manopola in senso orario si aumento la risposta in bassa frequenza. Quando i controlli EQ sono impostati nella loro posizione centrale, la risposta di frequenza canale è "piana" perché o riduzione è frequenza.
4) EFX/AUX - Regola la quantità di segnale inviato al processore degli effetti e al jack di uscita EFX/AUX. Gli effetti digitali possono essere usati per augmentare la qualità del suono di qualsiasi prestazione dove appropriato e desiderato. Nella posizione completeness in senso antiorario, non c'è alcun segnale inviato al processore degli effetti e al jack EFX/AUX.
NOTA: Quando si imposta il livello di ritardo digitale (o qualsiasi effetto), iniziare da o e augmentare lentamente il livello fino al raggiungimento del risultato desiderato. Gli effetti digitali sono augmentare drasticamente il suono del loro mix, ma troppo può essere un effetto indesiderato.
5) PAN - Il controllo Pan è caratterizzato da un indicatore di posizione intagliato e regola la "posizione" percepita del segnale mono dall'ingresso nel Campo audio creato dai due alloggamenti degli altoparlanti. La completenessa sinistra o destra di questo controllo invia il segnale solo a quel canale, con nessun segnale inviato all'alto. La posizione centrale invvia la stessa quantità di segnale a entrambi gli altoparlanti.
6) LEVEL - Regola il livello del volume del singolo canale. Ruotando la manopola in senso orario si aumento il contributo del rispetto canale al mix "Main Out", perché ruotando in senso antiorario si riduce il volume. Regolare quello controlo dopo che il livello di uscita master del PV®i PORTABLE è stato impostato.
7) BAL - Il controllo Balance è caratterizzato da un indicator di posizione intagliato e regola la "posizione" percepita del segnale stereo dai canali stereo corrispondenti (5/6 e 7/8). Diversamente dal controllo PAN, che invia un segnale mono a un'uscita stereo, il controllo BAL bilancia la quantità di segnale a sinistra e destra proveniente dagli ingressi stereo. La posizione centrale invia la stessa quantità di segnale a entrambi gli altoparlanti.
EFFETTI DIGITALI
8) Display ritardo digitale
9) Regolazione ritardo digitale da oo(12ms) a 15(197ms) - Ciò controlla il tempo tra il segnale iniziale e l'effetto ritardato. Più grande è il numero (in ms), più lungo è il tempo tra le ripetizioni e maggiore è l'effetto che sinota. Il ritardo è utile per il rafforzamento vocale quando si canta. Iniziare con una piccola quantità e provare. Come per qualsiasi effetto, troppo può creare risultati indesiderati.
10) Regolazione eco digitale - Questo controlo imposta il numero di ripetizioni dell'effetto di ritardo. Ruotare la manopola in senso orario per il massimo delle ripetizioni.
11) MIX TO MAIN - Questo controlo imposta la quantità dell'effetto di ritardo che entra nel mix principale. Pensare a cui come il volume master per tutti i segnali che vanno all'unità di ritardo o la quantità di segnale di ritardo nel mix principale.
12) EFX/AUX Return. Occasionallymente pu oessere necessario per usare un dispositivo per effetti esterni O per inviare un segnale a una sorgente alternative. Generalmente questo segnale viene dall'uscita EFX/AUX Send (26) e ritorna a EFX/AUX Return (33). Il controlo EFX/AUX return è il controllo di livello master per (33).
CONTROLLO MASTER
14) & 15) Questi LED monitorano i livelli di segnale di uscita di entrambhe le uscita principali. Il LED rosso si accende quando il limitatore interno è attivato per evitare che il segnale sbavi (la sbavatura risulta nella distorsione e dovrebbe essere evitata). Se il LED del limitatore lampeggia di continuo o resta accesso costamente durante l'uso, ridurre i livelli di uscita fino a quando lampeggiano solo durante i picchi di segnale forti.
16) & 17) CONTROLLI MASTER VOLUME LEVEL - I controlli di volume master di sinistra e destra regolano il livello di uscita principale del PV® i PORTABLE. Per la maggior parte delle applicazioni, ilsystema PVi PORTABLE devese operato con questi controlli nella loro posizione a ore 12. Nelle situazioni in cui è necessario più volumedel controlli master possono fornire un 6 dB di guidagno aggiuntivi quando si passa alla destra della posizionecentrale. Impostare il systema in modo normale e regolare i livelli se necessario. Portare i controlli del volumemaster或者其他 la posizione a ore 1 solo dopo aver aumento i singoli controlli di livello canale.
18) MAIN STEREO / MAIN MONITOR - Consenteagli amplificatori di potenza del PVi PORTABLE di essere configurati come stereo o main/monitor. In modalità STEREO, ilsystema funzione come un mixer/amplificatore stereo tradizionale. In modalità MAIN/MONITOR, i controlli del livello di canale impostano il livello per il mix Main (controllo volume master LEFT). I controlli EFX/AUX impostano i singoli livelli di canale per il Monitor (controllo volume master RIGHT). Quando è selezionata la posizione MAIN/MONITOR, i controlli Pan e Balance divertano non operative (hai selezionato un'impostazione mono per l'uscita).
Inoltre, l'effetto digitale interno è inviato solo all'uscita altoparlante MAIN. Gli effetti digitali non sono disponibili per l'uscita altoparlante MONITOR in questa modalità. Ricordarsi che il livello degli effetti invia inviati al MAIN MIX e il livello di segnale al MONITOR sono entrambi controllati dal controllo di livello EFX/AUX.
NOTA: A causa della funzionalità dopbia del controllo EFX/AUX in modalità MAIN/MONITOR, è possibile essere una quantità desiderata di riverbero proveniente dall'uscita principale quando si tenta di aumento il livello dell'uscita monitor. All'opposto,ève la giusta quantità di effetto su un canale può comportare un livello al monitor errato. Se i controlli effetti/monitor independente divertano obbligatori, considerare l'aggiornamento alsystema P.A. Escort 5000 o Escort 6000 portatile.
19) EQ ON/OFF CONTROL – Inserisce EQ (20) nel percorso del segnale principale. Usare quello interrottore per confrontare il suono del mix principale con o essere l'EQ. Questo confronto aiuterà a raggiungere la giusta quantità di EQ.
20) MASTER EQ CONTROL – Questi cursori controllano l'EQ generale del mix principale. Utilizzare questi controlli per compensare il rumore dell'ambiente. Come con qualsiasi EQ, usare con moderazione. Aumentare troppo qualsiasi banda di frequenza può essere feedback e ridurre qualsiasi banda di frequenza più causare uscita audio ovattata e incompressibile.
NOTA: Assicurarsi di iniziare con tutti i cursori EQ impostati a o. Regolare su o giu lentamente per ottenere i risultati desiderati. Ciò può aiutare a scegliere una traccia preregistrata familiare da riproduireattraverso ilsystema nelle se effettuo queste regolazioni.
INGRESSI MIC/LINE STEREO
22) JACK MIC INPUT – Questi connettori femmina XLR a tre pin sono progettati per essere collegati a microfoni a bassa impedenza e riceveve il loro segnale.
NOTA: Si raccomanda il microfono PVi 100 (Numero pezzo 005778oo) o il microfono PVi 2 (Numero pezzo 0049636).
21) JACK LINE INPUT – Questi jack bilanciati da 14 ” sono idonei per l'uso con elementi che hanno uscite di livello di linea con microfoni ad alta impedenza, tastiere, batterie, effetti outboard ecc. Esso accetta cavi bilanciati e non bilanciati.
23) & 32) STEREO INPUTS - Jack ingressro TRS stereo da 1 / 8'' e jack TRS da 1 / 4'' (cablati per Punta Sinistra, Anello Destra e Rivestimento Terra, il formato standard dei cavi disponibili in commercio) progettati per l'uso con unlettore portatile MP3,lettore DVD o qualsiasi altra sorgente audio.
Note: Questi connettori sono impostati come un "livello linea" costante.
24) & 30) STEREO INPUTS - Jack ingresso (RCA) stereo e jack TRS da 1/4 " (cablati per Punta=Sinistra, Anello=Destra e Rivestimento=Terra, il formato standard dei cavi disponibili in commercio) progettati per l'uso con registratore,lettore DVD o qualsiasi altra sorgente audio.
Nota: Questi connettori sono impostati come un "livello linea" costante.
25) STEREO OUT - I jack RCA uscita nastro fornisco un'uscita mix che è independente dai controli del livello master. Collegare questiagli ingressi di un dispositivo di registrazione,come una cassetta o registratore DAT, per registrar il loro evento.Modifiche effettuate durante la performance ai controlli del livello di ingresso,all'EQ canale e ai controlli di riverbero si udiranno nel mix Tape Out.Modifiche effettuate ai controlli del livello master non influenzeranno il livello di registrazione.Regolare i livelli di registrazione seconde le istruzioni del vosto dispositivo di registrazione.
26) EFX / AUX SEND - Sebbene il PV@i PORTABLE suagia dotato di effetti digitali integrati, un processore di effetti esterno cui essere incorp.orato al flusso di segnale del PVi PORTABLE. Questo jack di uscita da 1/4 è progettato per inviare il segnale dal controllo EFX/LEVEL a un dispositivo esterno. Il segnale cui rigorna quindi al PVi PORTABLE mediante l'ingresso EFX/AUX Return (33) e controllato dal controllo di livello EFX/AUX (12).
27) FOOTSWITCH - Collega un pedale ON/OFF opzionale, con jack da 1/4 a quello ingresso per silenziare gli effetti digitali quando si preme l'interruttore.
Accessori opzionali: Interruttore a pulsante ON/OFF Peavey Push (Numero articolo 03051000).
28) & 29) AMPLIFIER SEND / RETURN JACKS - Ciacun canale dell'amplificatore di potenza ha un jack Send e Return. Questi jack forniscono un punto di connessione per un equalizzatore o altri processore nel systema audio.
31) SPEAKER OUTPUTS - Questi sono jack di uscita (alimentati) per il livello degli altoparanti progettati per alimentare ciascun alloggiamento dell'altoparlante PVi PORTABLE. Utilizzare i cavi forniti (o altri cavi altoparanti) per collegare gli altoparanti del PVi PORTABLE alla torre di alimentazione.
AVVERTENZA: Queste sono uscite altoparlante alimentate. Collegando un altro tipo di altoparlante in queste uscite si più danneggiare il PVi PORTABLE e/o qualsiasi altri dispositivo non progettato per accettare un'uscita alimentata.
33) EFX/AUX RETURN - Collegare qui il segnale di uscita del processore di segnale di effetti esterni. Questo jack stereo di ingresso da 1/4 è concepito per accettare segnali da un'unità di effetti esterna. Questo ingresso cui sono essere usato come ingresso stereo aggiuntivo.
38) POWER SWITCH - Accende o spegne l'alimentazione CA. Quando l'interrottore è in posizione OFF, PVi PORTABLE è completamente spento.
36) POWER LED INDICATOR - Questo LED si accende quando è alimentato.
37) PROTECT LED INDICATOR - Questo LED si accende se la connessione di uscita delsystema audio alimentata è in corto o l'impedenza di carico è troppo Bassa.
LETTORE MP3
Usare illettore MP3 e simplice. Porre i file MP3 su una chiavetta USB nella directory principale e PVi PORTABLE riconoscerà automaticamente le traccé e inizia la riproduzione quando collegato all'ingresso USB.
Note: E stato fatto il possibile per assicurare che la porta USB del PVi PORTABLE sia compatibile con la maggior parte dei dispositivi di memoria flash, ma non possiamo assicurare che tutti siano compatibili. In caso di problemi con illettore MP3, la prima casa da fare è provare un'alto dispositivo di memoria flash USB.
39) Pulsante Play e Pause.
40) Premere il pulsante per la traccia precedente. Tenere premuto il pulsante per augmentare il volume.
41) Premere il pulsante per la traccia successiva. Tenere premuto il pulsante per abbassare il volume.
42) Regolazione EQ. Premere quello pulsante per modificare l'impostazione EQ automatica per illettore USB MP3.
43) Porta disco flash USB per disco USB con file MP3.
44) L'indicatore LED在哪的州开设一个LED灯。
13) Livello MP3 - Regolazione livello ingresso MP3; essenzialmente il volume master per illettore MP3.
PANNELLO POSTERIORE
CONNETTORE/CAVO LINEA - II PV®i PORTABLE è dotato di cavo di alimentazione IEC con terra per ridurre la possibilità di scossa elettrica. Assicurarsi di collegarlo al connettore CA di terra.
NON ALTERARE LO SPINOTTO CA.
Il fusibile di alimentazione (CA) e il portafusabile sono molto la presa (cavo di alimentazione) IEC I fusibili sostituiti devono essere dello stesso tipo (6A 250V) e dimensioni degli originali. Per sostituire un fusibile fuso, rimuovere il cavo di alimentazione IEC, estrarre il portafusibili e destro si trovale il fusibile di ricambio.
SCOMPARTO POSTERIORE
Un piccolo scomparto si trovava sul retro del PVi PORTABLE. Per accedere a questo scomparto, Bassa sollevare simplicamente il blocco ed aprire lo sportello. Questo scomparto è ideale per la conservazione di cavi, microfoni e altri accessori.
CONFIGURAIZIONE E COLLEGAMENTI
Prima di accendere l'alimentazione, leggere e comprendere gli avvisi di sicurezza riportati nel manuale.
É importante stabilire una routine per il collegamento e l'alimentazione del sistema audio. Ammesso che si abbia una presa o morsettiera CA collegata a terra con sufficiente capacité di gestione dell'alimentazione, collegare tutti i dispositivi del sistema audio alla stessa presa o morsettiera. Ciò migliorera le prestazioni e la sicurezza del sistema. Assicurare che il circuito CA sa in grado di gestire richieste di potenza di picco del sistema. Contattare un elettricista qualificato in caso di dubbi.
QUANDO SI CONFIGURA ASSICURARSI DI OSSERVARE QUESTE SEMPLICI LINEE GUIDA:
- Prima, portare tutti i livelli e i controlling EFX/AUX alle loro posizioni completeness in senso antiorario (OFF). Poi, porre tutti i cursori EQ grafici in posizione intermedia (posizione o) e tutti i controlling Pan e Master a ore 12 nella loro posizione centrale.
- Poi, collegare ciascun altoparlante alle appropriate uscite altorparlante sinistra e destra sul lato frontale in basso a destra della console di mixaggio principale.
- Collegare tutti i microfoni, registratori, tastiere ecc. agli ingressi appropriati.
- Infine, controllare la tensione locale e impostare il selettore di tensione posto accanto alla presa di ingresso di alimentazione sul retro dell'amplificatore del mixer all'intervello operativo appropriato. (Vedere Precauzioni di sicurezza) Collegare il cavo di alimentazione alla presa IEC (cavo di alimentazione) e alla presa di alimentazione CA a 3 fili collegata a terra.
ACCENSIONE
Portare l'interruttore di alimentazione in posizione ON. Il LED di alimentazione diventa verde e il sistema è accesso. Se altri dispositivi alimentati sono collegati alsystema, si consiglia sempre di accendere il PV ^® PORTABLE per ultimo. In quello modo qualsiasi picco transiente causato da altre dispositorio non sare amplificato e inviatoagli atoparlanti del systema.
Per quale motivo, si consiglia di spegnere ilsystema PVi PORTABLE, prima di spegnere i dispositivi collegati.
Se il LED di alimentazione non si accende quando l'interruttore di alimentazione è attivato, verificare le connessioni e riprovare. Se il LED di alimentazione èlica non si accende Upon aver verificato le connessioni, scollegare tutti i cavi e controllare il fusibile PVi PORTABLE.Assicurarsi di sostituire i fusibili bruciati con fusibili del valor correto.
Ricollegare l'alimentazione e i cavi dell'altoparlante e accendere l'interruttore di alimentazione del pannello posteriore.
Resetture il systema accendendo l'interruttore di alimentazione. Se il LED di alimentazione è rosso, il systema indica la modalità di protezione termica o un problema di raffreddamento. Assicurarsi che non vi siano istruzioni alle prese d'aria sul retro della console di mixaggio principale.
Spagnere e attendere alcuni minuti, consentendo la dissipatione del calorie e la PVi PORTABLE di riavviarsi. Se dato ciò il LED di alimentazione continua a essere rosso, ciò indica un guasto del systema ed è necessario consultare un centro di assistenza Peavey autorizzato.
Se non è presente audio in uno degli altoparlanti, verificare che le impostazioni di controllo sia corrette. Poi, scollegare il cavo dall'altoparlante in funzione e ricollegarlo all'alto altoparlante. Se il secondo altoparlante funziona, ciò indica che il primo cavo è danneggiato e deve essere riparato o sostituito.
CONFIGURAzione VOLIME E LIVELLI DEL SISTEMA
Per impostare il volume del systeme e i livelli di funzionamento, assicurarsi di seguire queste semplici linee, guid per la configurazione:
- Primo, augmentare lentamente i controlli del volume master di sinistra e destra alle posizione a ore 12.
- Usare un microfono (o altra sorgente) nella stessa posizione come sare usato sul palco e nel modo in cui sare usato per l'evento. Regolare lentamente il controllo del livello di ingresso del canale appropriato, ascoltando il feedback o finché non è raggiunto il livello desiderato.
- Il modo più semplice per impostare lesezioni EQ master è riproduire una traccia preregistrata atraverso ilsystema nelle regola l'EQ. Ricordarsi che nelle basso intensificato più suonare bene con trasce preregistrate,cisiono causare un feedback low-end indesiderato e rimbombo durante una performance live.
- Posizione are gli altoparlanti in modo tale che saranno proiettati alla maggioranza del pubblico, nelle assicurarsi di non punctare il pubblico con microfoni aperti. Ogni volta che un microfono può "sentire" il suono degli altoparlanti, cui causare feedback. Assicurarsi che gli altoparlanti siano ben lontani da microfoni aperti.
- Supporti opzionali per microfono possono essere acquistati dal vostro rivenditore locale Peavey.
Caratteristichepecificethecniceshonosoggettaamodificaenzaprevviso.
