MANUALE UTENTE 43PRO Accu SABO

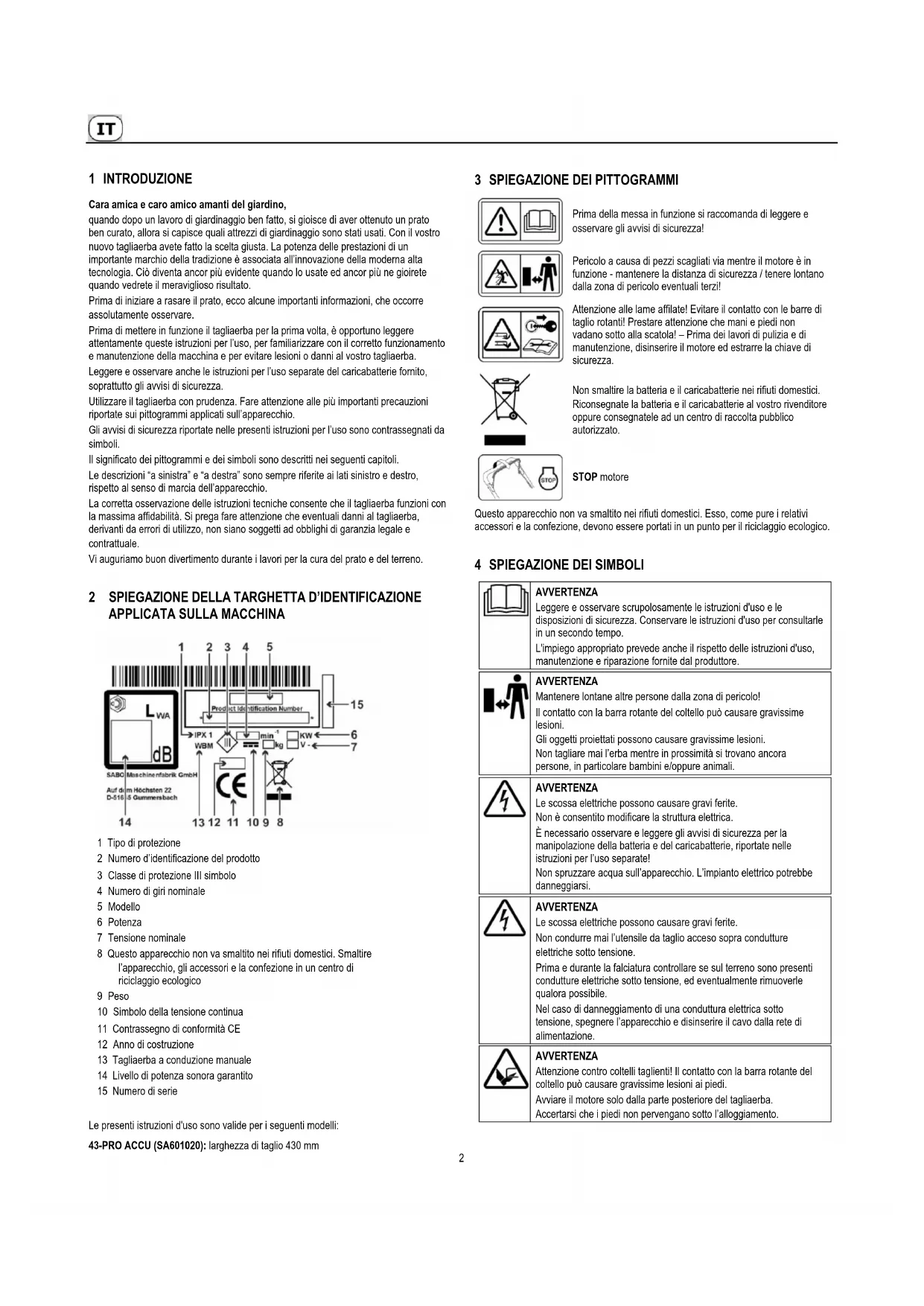

1 INTRODUZIONE Cara amica e caro amico amanti del giardino, quando dopo un lavoro di giardinaggio ben fatto, si gioisce di aver ottenuto un prato ben curato, allora si capisce quali attrezzi di giardinaggio sono stati usati. Con il vostro nuovo tagliaerba avete fatto la scelta giusta. La potenza delle prestazioni di un importante marchio della tradizione è associata all’innovazione della moderna alta tecnologia. Ciò diventa ancor più evidente quando lo usate ed ancor più ne gioirete quando vedrete il meraviglioso risultato. Prima di iniziare a rasare il prato, ecco alcune importanti informazioni, che occorre assolutamente osservare. Prima di mettere in funzione il tagliaerba per la prima volta, è opportuno leggere attentamente queste istruzioni per l’uso, per familiarizzare con il corretto funzionamento e manutenzione della macchina e per evitare lesioni o danni al vostro tagliaerba. Leggere e osservare anche le istruzioni per l’uso separate del caricabatterie fornito, soprattutto gli avvisi di sicurezza. Utilizzare il tagliaerba con prudenza. Fare attenzione alle più importanti precauzioni riportate sui pittogrammi applicati sull’apparecchio. Gli avvisi di sicurezza riportate nelle presenti istruzioni per l’uso sono contrassegnati da simboli. Il significato dei pittogrammi e dei simboli sono descritti nei seguenti capitoli. Le descrizioni “a sinistra” e “a destra” sono sempre riferite ai lati sinistro e destro, rispetto al senso di marcia dell’apparecchio. La corretta osservazione delle istruzioni tecniche consente che il tagliaerba funzioni con la massima affidabilità. Si prega fare attenzione che eventuali danni al tagliaerba, derivanti da errori di utilizzo, non siano soggetti ad obblighi di garanzia legale e contrattuale. Vi auguriamo buon divertimento durante i lavori per la cura del prato e del terreno.

1 Tipo di protezione 2 Numero d’identificazione del prodotto 3 Classe di protezione III simbolo 4 Numero di giri nominale 5 Modello 6 Potenza 7 Tensione nominale 8 Questo apparecchio non va smaltito nei rifiuti domestici. Smaltire l’apparecchio, gli accessori e la confezione in un centro di riciclaggio ecologico 9 Peso 10 Simbolo della tensione continua 11 Contrassegno di conformità CE 12 Anno di costruzione 13 Tagliaerba a conduzione manuale 14 Livello di potenza sonora garantito 15 Numero di serie

Le presenti istruzioni d'uso sono valide per i seguenti modelli: 43-PRO ACCU (SA601020): larghezza di taglio 430 mm

Prima della messa in funzione si raccomanda di leggere e osservare gli avvisi di sicurezza!

Pericolo a causa di pezzi scagliati via mentre il motore è in funzione - mantenere la distanza di sicurezza / tenere lontano dalla zona di pericolo eventuali terzi!

Attenzione alle lame affilate! Evitare il contatto con le barre di taglio rotanti! Prestare attenzione che mani e piedi non vadano sotto alla scatola! – Prima dei lavori di pulizia e di manutenzione, disinserire il motore ed estrarre la chiave di sicurezza.

Non smaltire la batteria e il caricabatterie nei rifiuti domestici. Riconsegnate la batteria e il caricabatterie al vostro rivenditore oppure consegnatele ad un centro di raccolta pubblico autorizzato.

Questo apparecchio non va smaltito nei rifiuti domestici. Esso, come pure i relativi accessori e la confezione, devono essere portati in un punto per il riciclaggio ecologico.

AVVERTENZA Leggere e osservare scrupolosamente le istruzioni d'uso e le disposizioni di sicurezza. Conservare le istruzioni d'uso per consultarle in un secondo tempo. L'impiego appropriato prevede anche il rispetto delle istruzioni d'uso, manutenzione e riparazione fornite dal produttore.

AVVERTENZA Mantenere lontane altre persone dalla zona di pericolo! Il contatto con la barra rotante del coltello può causare gravissime lesioni. Gli oggetti proiettati possono causare gravissime lesioni. Non tagliare mai l’erba mentre in prossimità si trovano ancora persone, in particolare bambini e/oppure animali.

AVVERTENZA Le scossa elettriche possono causare gravi ferite. Non è consentito modificare la struttura elettrica. È necessario osservare e leggere gli avvisi di sicurezza per la manipolazione della batteria e del caricabatterie, riportate nelle istruzioni per l’uso separate! Non spruzzare acqua sull’apparecchio. L’impianto elettrico potrebbe danneggiarsi.

AVVERTENZA Le scossa elettriche possono causare gravi ferite. Non condurre mai l’utensile da taglio acceso sopra condutture elettriche sotto tensione. Prima e durante la falciatura controllare se sul terreno sono presenti condutture elettriche sotto tensione, ed eventualmente rimuoverle qualora possibile. Nel caso di danneggiamento di una conduttura elettrica sotto tensione, spegnere l’apparecchio e disinserire il cavo dalla rete di alimentazione.

AVVERTENZA Attenzione contro coltelli taglienti! Il contatto con la barra rotante del coltello può causare gravissime lesioni ai piedi. Avviare il motore solo dalla parte posteriore del tagliaerba. Accertarsi che i piedi non pervengano sotto l’alloggiamento.3

AVVERTENZA Attenzione contro coltelli taglienti! Il contatto con la barra rotante del coltello può causare gravissime lesioni alle mani e ai piedi. Rispettare la necessaria distanza di sicurezza con il motore/coltello in moto in base alla lunghezza del longherone di guida. Accertarsi che le mani e i piedi non pervengano sotto l’alloggiamento.

AVVERTENZA Gli oggetti lanciati in alto possono provocare gravi lesioni. Prima della rasatura, specialmente in aree ricoperte di fogliame, rimuovere tutte le pietre, i bastoni, i fili, i giocattoli ed altri corpi estranei dal prato. Non utilizzare mai l'apparecchio con i dispositivi di protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi. Prima di eseguire la messa in funzione iniziale si deve controllare il fissaggio della vite della lama, quindi controllare regolarmente la barra di taglio per accertarne il corretto fissaggio, l’usura ed eventuali danni. Far sostituire la lama usurata o danneggiata da un’officina specializzata ed autorizzata. Far fissare la vite della lama da un’officina specializzata ed autorizzata.

AVVERTENZA Se, in occasione dei lavori all'apparecchio non si estrae la chiave di sicurezza, il motore potrebbe avviarsi e causare gravi lesioni. Il contatto con la barra della lama rotante può provocare gravi lesioni alle mani e ai piedi. Gli oggetti lanciati in alto possono provocare gravi lesioni. Disinserire il motore e attendere finché non si ferma l'utensile di taglio, estrarre la chiave di sicurezza: – prima dei lavori di manutenzione e di riparazione; – quando si deve sollevare o ribaltare la falciatrice, ad es. per il trasporto; – durante il movimento al di fuori del prato ad esempio su sentieri o strade; – quando si trasporta la macchina verso la superficie da falciare e al ritorno; – quando la macchina resta incustodita; – Prima di prelevare la batteria dallo scomparto batteria sul motore o quando viene inserita! Per le indicazioni di pulizia o manutenzione pertinenti, consultare il manuale di utilizzazione. La manutenzione insufficiente dell'apparecchio causa lacune rilevanti per la sicurezza.

AVVERTENZA Il contatto con la barra della lama rotante può provocare gravi lesioni alle mani e ai piedi. Gli oggetti lanciati in alto possono provocare gravi lesioni. Spegnere il motore e attendere finché non si ferma l'utensile di taglio: – prima di regolare l'altezza di taglio; – prima di rimuovere il sacco di raccolta erba!

PRUDENZA Il contatto con i taglienti della barra del coltello e con altri spigoli vivi dell’apparecchio può causare gravissime lesioni. Portare sempre dei guanti di protezione durante l’esecuzione dei lavori di manutenzione e pulizia.

• L’apparecchio è destinato esclusivamente alla rasatura di superfici erbose e prati, per i lavori di manutenzione del giardino e del paesaggio (“secondo le norme relative al corretto utilizzo del prodotto”). Ogni altro uso è da considerarsi improprio; per gli eventuali danni derivanti il produttore non è responsabile e il rischio è esclusivamente a carico dell’utilizzatore. La destinazione d’uso prevede anche il rispetto delle norme di esercizio, manutenzione e riparazione prescritte dal costruttore.

• Per l’utilizzo in spazi pubblici, parchi, centri sportivi, lungo le strade e nei settori agricolo e forestale si richiede la massima cautela.

• Il tosaerba non deve essere utilizzato in particolare per rifilare arbusti, siepi e arbusti, rampicanti o per il taglio di vegetazione sui tetti e nelle fioriere, per aspirare o soffiare via foglie o altro dai marciapiedi.

• Non è consentito qualsiasi uso di parti di ricambio e di accessori non ammesso dal costruttore. Nel caso in cui vengano usate parti di ricambio ed accessori non originali la conformità CE e le richieste di intervento in garanzia decadono. Eventuali modifiche non autorizzate di questo tosaerba escludono ogni responsabilità del costruttore per gli eventuali danni che ne dovessero risultare.

Informazioni di sicurezza generali

Per la propria sicurezza e per garantire il corretto funzionamento si devono leggere attentamente le istruzioni per l’uso. Familiarizzare con gli elementi di comando e con l'impiego corretto della macchina. Conservare le istruzioni per l’uso per consultarle in un secondo tempo.

• Si consideri che l'operatore della macchina o l'utente rispondono degli incidenti che coinvolgono altre persone e la loro proprietà.

• Le presenti istruzioni per l’uso sono parte integrante della macchina e, in caso di rivendita, devono essere consegnate all'acquirente dell'apparecchio.

• Non permettere mai ai bambini e alle persone che non hanno compiuto i 16 anni di età e ad altre persone le quali non conoscono le istruzioni per l'uso, di usare la macchina. L'età minima dell'utente può variare a seconda delle disposizioni.

• Spiegare ad ogni persona che deve lavorare con l'apparecchio le potenziali coppie di pericolo e come evitare incidenti. Questo apparecchio deve essere utilizzato, sottoposto a manutenzione e riparato solo da persone che abbiano una certa familiarità con il suo impiego e siano informate sui possibili rischi. È necessario rispettare le norme antinfortunistiche in vigore, nonché le altre disposizioni sulla tecnica di sicurezza e sulla medicina del lavoro generalmente riconosciute.

• Questo apparecchio non è stato ideato per essere utilizzato da persone le cui facoltà psichiche, fisiche, sensoriali o spirituali siano limitate o che non abbiano la dovuta esperienza o conoscenza, salvo che la loro incolumità venga salvaguardata da una persona competente oppure che abbiano ricevuto da quest'ultima le giuste istruzioni su come utilizzare l'apparecchio. La persona in questione deve decidere a priori se la persona con capacità fisiche, sensoriali o psichiche limitate è idonea per questo lavoro.

Non falciate mai quando ci sono nei pressi persone, in particolare bambini o animali.

• Conservare la macchina in un luogo sicuro! Gli apparecchi non utilizzati si devono conservare sempre con la chiave d’accensione e la batteria estratti, e in un locale asciutto, chiuso e non raggiungibile dai bambini.

• Non si devono manipolare né disattivare i dispositivi di sicurezza e protezione della macchina!

• La posa dei cavi non deve essere manipolata, p.es. togliendo morsetti o applicando fascette serracavi addizionali. I cavi devono aderire al lato esterno del manico in modo che in caso di un suo reclinamento non vegano né schiacciati né tesi eccessivamente. Un cavo danneggiato può causare un difetto tecnico dell’apparecchio. Misure preliminari

• Durante la falciatura è necessario indossare sempre scarpe rigide, chiuse e antiscivolo o scarpe antinfortunistiche e pantaloni lunghi. Evitare di indossare abiti o indumenti larghi con lacci o cinture che pendono. Non falciare da scalzi o con indosso sandali. Proteggere gli occhi con degli occhiali protettivi.

• I rumori assordanti possono provocare danni all’udito. Si raccomanda di indossare paraorecchie.

Prima e durante la rasatura, controllare a fondo il terreno, su cui è installato l'apparecchio; si raccomanda di rimuovere tutte le pietre, i bastoni, i fili, i giocattoli e altri corpi estranei che possono essere presi e scagliati via.

Prima e durante la falciatura controllare se sul terreno sono presenti condutture elettriche sotto tensione, ed eventualmente rimuoverle qualora possibile. Non condurre mai l’utensile da taglio acceso sopra condutture elettriche sotto tensione. Pericolo: scossa elettrica! Nel caso di danneggiamento di una conduttura elettrica sotto tensione, spegnere l’apparecchio e disinserire il cavo dalla rete di alimentazione.4

• Se per la cura del prato erboso utilizzate anche un tagliaerba robotizzato, è necessario osservare le seguenti istruzioni di sicurezza in merito alla superficie di lavoro del tagliaerba: – prima di iniziare lavori su queste superfici è necessario controllare sempre l'area del cavo limitatore. – Se i cavi sono posati interrati, è necessario controllarli attentamente poiché non devono essere a vista, e si richiede inoltre particolare attenzione alla zona vicino alla stazione di carica. – Se i cavi di delimitazione sono posati sopra terra, questi dovrebbero essere ben distesi sul terreno e non trovarsi laschi sull’erba. I cavi devono essere sufficientemente fissati con dei chiodi di delimitazione, vedi istruzioni per l’uso. – I chiodi di delimitazione non devono sporgere, altrimenti è necessario premerli nel terreno. – Rimuovere tutti i cavi residui prima della falciatura. Per tutti gli stati sopra menzionati sussiste il pericolo che i cavi restino impigliati nell’utensile di lavoro e questo potrebbe di conseguenza provocare gravi ferite.

• Rami che pendono e ostacoli simili possono essere pericolosi per l’utente o essere d'intralcio per la falce. I cavi possono restare impigliati e di conseguenza danneggiati o strappati. Un cavo danneggiato può provocare difetti tecnici dell’apparecchio. Prima e durante il taglio controllare ed eliminare eventuali ostacoli, come per esempio rami che pendono.

Non è consentito modificare la struttura elettrica. È necessario osservare e leggere gli avvisi di sicurezza per la manipolazione della batteria e del caricabatterie, riportate nelle istruzioni per l’uso separate!

• Prima dell’utilizzo è sempre necessario eseguire un controllo visivo per verificare se l’utensile da taglio, le viti di fissaggio e l’intera unità di taglio presentino eventuali usure o siano danneggiate. Per evitare uno squilibrio, è necessario far sostituire le lame e le viti di fissaggio usurate o danneggiate da un’officina tecnica autorizzata.

• Ad ogni impiego si devono controllare le condizioni dei pittogrammi. I pittogrammi usurati o danneggiati vanno sostituiti. Uso

• Il caricabatterie fornito deve essere utilizzato solo per le batterie appartenenti al tagliaerba in oggetto. Le batterie non devono essere ricaricate con un altro caricabatterie. Ciò potrebbe costituire un pericolo per se stessi e per l’apparecchio. Utilizzare il tagliaerba solo con le batterie autorizzate allo scopo. Una errata applicazione delle batterie e del caricabatterie può provocare uno shock elettrico o incendio. Caricabatterie e batterie autorizzate: vedi "Ricambi originali e accessori".

• Non è consentito utilizzare l'apparecchio in zone esposte al pericolo di deflagrazioni.

• Non eseguire la rasatura in caso di cattive condizioni meteorologiche, quando c’è pericolo di fulmini.

• L’apparecchio non deve essere esposto a pioggia o forte umidità.

• Non indossare cuffie per la radio o per la musica. Per la sicurezza nel caso di manutenzione e quando la macchina è in esercizio si richiede un’attenzione assoluta.

• Utilizzare il tagliaerba solo con luce diurna o in presenza di un'illuminazione equiparabile. Condurre la macchina alla cadenza del passo.

• Regolare la velocità di marcia a seconda dell'utente e delle caratteristiche del terreno. Aumentare la velocità lentamente fino a raggiungere la velocità di marcia ideale.

• È necessario prestare la massima attenzione nel caso in cui angoli, cespugli, alberi o altri ostacoli possono compromettere la visibilità.

• Non avvicinarsi troppo a buche, fossi e scarpate. La macchina potrebbe ribaltarsi improvvisamente nel caso in cui la ruota passa sopra il bordo di un fosso o di una scarpata, oppure se dovesse franare un bordo.

• Attenzione quando si taglia l’erba sotto strutture come le altalene. La macchina potrebbe assumere una posizione non sicura. Pericolo di lesioni.

• Non usare la macchina in caso di malattia, stanchezza o sotto effetto di alcolici, farmaci o sostanze stupefacenti.

• Evitare possibilmente di utilizzare l’apparecchio con l’erba bagnata. Persiste un imminente pericolo di scivolamento.

• Sulle pendenze controllare sempre la stabilità. In pendenza falciare in senso trasversale, mai in salita o in discesa. Prestare particolare attenzione durante i cambi di direzione in pendenza.

• Non tagliare l’erba in punti con eccessiva pendenza! Tagliare l’erba su pendii cela sempre possibili pericoli. Mantenere sempre una posizione ben salda. Fondamentalmente le falciatrici manuali non si dovrebbero utilizzare nei pendii con una pendenza in salita di oltre il 26% (inclinazione 15°). Vi è il rischio di perdere la stabilità.

• Prestare particolare attenzione nel girare o nel tirare la macchina verso di sé.

• Spostando la macchina in retromarcia c'è pericolo di inciampare. Evitare i movimenti in retromarcia. Evitare un portamento anomalo. Cercare sempre una buona stabilità e mantenere sempre l’equilibrio.

• Mantenere sempre la distanza di sicurezza prevista dalla lunghezza del manico di guida.

• Per evitare che la macchina scivoli durante il trasporto, prendere sempre la macchina con i dispositivi di presa appositamente previsti (maniglia, carcassa, estremità del longherone o barra trasversale della parte inferiore del longherone di guida). Non afferrare dal coperchio di deviazione.

• Prima di sollevare o di trasportare la macchina, fare sempre attenzione al suo peso (fare riferimento ai dati tecnici). Il sollevamento di pesi eccessivi può causare problemi di salute.

• Non sollevare né trasportare mai una macchina con motore funzionante.

• Non utilizzare mai la macchina con dispositivi di sicurezza e protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi. I dispositivi di sicurezza sono (vedi capitolo Descrizione dei componenti):

– Staffa di comando di sicurezza per l’arresto motore (1) Il tosaerba è dotato di un dispositivo di arresto motore. Durante il funzionamento e in momenti di pericolo, rilasciando la staffa di comando di sicurezza per l'arresto motore, quest’ultimo si spegne. La lama deve arrestarsi entro 3 secondi. Dopo il rilascio, la staffa di sicurezza deve tornare in ogni caso alla posizione indicata nella figura „Descrizione dei componenti“. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Pericolo di lesioni! Se il ritardo di spegnimento della lama è maggiore, non utilizzare più l'apparecchio e portarlo in un'officina specializzata ed autorizzata. Misura del ritardo di spegnimento All'avvio del motore, la lama gira e si può udire un fruscio d'aria. Il ritardo di spegnimento corrisponde alla durata del fruscio d'aria dopo lo spegnimento del motore e si può misurare con un cronometro. La funzione della staffa di comando di sicurezza non deve essere disinserita per nessun motivo. Verificare che la staffa di comando della trazione funzioni perfettamente. Fare controllare da un'officina specializzata autorizzata la staffa di comando di sicurezza non perfettamente funzionante.

– Chiave di sicurezza (7) Questo dispositivo di sicurezza protegge contro infortuni dovuti all’avvio improvviso del motore. Per evitare una riaccensione involontaria della macchina, è necessario estrarre la chiave di sicurezza prima dei lavori di manutenzione e di riparazione, quando ci si allontana dalla macchina e durante il magazzinaggio.

I dispositivi di protezione sono (vedi capitolo Descrizione dei componenti):

– Alloggiamento (11), sacco di raccolta erba (14), portello di scarico (4) Questi dispositivi di protezione proteggono dalle lesioni causate dagli oggetti scagliati violentemente. L'apparecchio non può essere messo in funzione con l'alloggiamento danneggiato e/o senza il sacco di raccolta erba correttamente fissato o senza il portello di scarico applicato all'alloggiamento.

– Alloggiamento (11) Questi dispositivi di protezione proteggono dalle lesioni causate dal contatto con la barra della lama rotante. L'apparecchio non può essere messo in funzione con l'alloggiamento5 danneggiato. Prestare attenzione che le mani e piedi non finiscano sotto all’alloggiamento.

Non è consentito modificare i dispositivi di protezione.

Per la messa in funzione, tenere i piedi a distanza di sicurezza dal gruppo di taglio.

All'avvio del motore non è consentito posizionare la macchina verticalmente, ma la si deve posizionare, all’occorrenza, in posizione obliqua in modo che l'utensile di taglio sia rivolto nella direzione opposta all'utente, tuttavia inclinarla soltanto quanto occorre. Finché l'apparecchio non sia posizionato con tutte e 4 le ruote sul terreno, entrambe le mani devono trovarsi sulla parte superiore del longherone. Non avviare il motore se ci sono persone o animali davanti al tagliaerba.

Non avvicinare né infilare mai mani e piedi nei pressi o sotto parti rotanti. Prestare anche attenzione di evitare che mani e piedi finiscano sotto il carter.

Spegnere il motore rilasciando la staffa di comando di sicurezza per l'arresto del motore, accertarsi che tutte le parti mobili siano completamente ferme e che la chiave di accensione sia estratta: – se la macchina viene lasciata incustodita; – prima di controllare o pulire la macchina, oppure prima di eseguire lavori su di essa; – quando si deve sollevare o ribaltare la macchina, per es. per il trasporto; – quando si trasporta la macchina verso la superficie da falciare e al ritorno; – prima di estrarre o inserire le batterie dallo scomparto sul motore; – durante il movimento al di fuori del prato; – prima di allentare i bloccaggi o prima di eliminare gli intasamenti dal canale di espulsione; – se ci si imbatte in un corpo estraneo; – se si verifica un anomalia; – se la macchina inizia a vibrare fortemente.

• Qualora fosse stato colpito un corpo estraneo e in caso di blocchi della macchina, dovuti ad esempio a urti contro ostacoli, un esperto dovrà verificare se gli elementi della macchina hanno subito danneggiamenti o deformazioni. Anche le eventuali riparazioni richieste devono essere affidate ad un’officina specializzata e autorizzata.

• Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un’officina specializzata ed autorizzata. Forti vibrazioni sulle mani possono causare danni alla salute. Nel caso in cui si rilevino forti vibrazioni, rivolgersi tempestivamente ad un’officina specializzata ed autorizzata.

Spegnere il motore rilasciando la staffa di sicurezza dell’arresto motore, accertarsi che tutte le parti mobili siano completamente ferme, – quando si deve sollevare o ribaltare la macchina, per es. per il trasporto; – quando si trasporta la macchina verso la superficie da falciare e al ritorno; – durante il movimento al di fuori del prato; – se ci si allontana dalla macchina per un breve periodo; – se si desidera regolare l'altezza di taglio; – prima di rimuovere il sacco di raccolta dell'erba.

• AVVERTENZA I livelli di rumorosità e vibrazione indicati nelle presenti istruzioni per l'uso sono i valori massimi emessi dalla macchina durante l'uso. L'uso di elementi di taglio non equilibrati, l'eccessiva velocità di movimento o la mancata manutenzione hanno un'influenza significativa sulle emissioni sonore e sulle vibrazioni. Di conseguenza, occorre adottare provvedimenti preventivi per eliminare i possibili danni dovuti agli elevati livelli di rumorosità e allo stress da vibrazione. Mantenere la macchina in buone condizioni, usare una protezione per l'udito e fare pause durante il lavoro. Eseguire gli interventi di manutenzione descritti nelle presenti istruzioni per l'uso e fare eseguire regolarmente il controllo e la manutenzione da un'officina autorizzata. Manutenzione e deposito

• Un’insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.

• Controllare che tutti i raccordi a vite siano serrati a fondo e che l’apparecchio si trovi una condizione operativa sicura.

L’apertura del deflettore e il prelevamento del sacco raccoglierba deve essere effettuato esclusivamente a motore spento e a barra falciante ferma.

Prima della falciatura controllare l'usura del dispositivo raccoglierba o la perdita della sua funzionalità.

Controllare lo stato e la posizione della lama prima della falciatura. La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Le lame usurate o danneggiate si devono tassativamente sostituire.

La sostituzione, l’affilatura e il bilanciamento della lama devono essere eseguiti solo da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato può causare l’allentamento della barra della lama, e di conseguenza gravi ferite. Una lama non correttamente affilata e bilanciata può provocare forti vibrazioni e danneggiare di conseguenza il tagliaerba.

• Per motivi di sicurezza, sostituire parti usurate o danneggiate.

• Non pulire mai l’apparecchio sotto acqua corrente o con un pulitore ad alta pressione. L’impianto elettrico potrebbe subirne danni.

Durante i lavori di pulizia e manutenzione indossare sempre guanti di protezione.

I lavori di manutenzione e riparazione devono essere eseguiti solo su una superficie piana con motore spento e chiave di sicurezza estratta. Una manutenzione regolare è imprescindibile per la sicurezza e il mantenimento della capacità di rendimento.

Riporre sempre l'apparecchio in condizioni pulite in uno spazio chiuso e asciutto e fuori dalla portata dei bambini. Prima del magazzinaggio della macchina, estrarre sempre la batteria e la chiave d'accensione, per impedire un azionamento non autorizzato della macchina.

Per motivi relativi alle prestazioni di garanzia ed alla sicurezza devono essere utilizzate solo pezzi di ricambio originali. Parti di ricambio non equivalenti possono danneggiare la macchina ed inficiarne la sicurezza.6

7 DESCRIZIONE DEI COMPONENTI COSTRUTTIVI

1 Staffa di comando di sicurezza per l'arresto del motore 2 Longherone di guida 3 Dado zigrinato del collegamento longherone 4 Deflettore 5 Copertura batterie 6 Batterie (sotto alla copertura batterie) 7 Chiave di sicurezza (sotto alla copertura batterie) 8 Regolazione dell'altezza di taglio 9 Copertura del motore 10 Maniglia di trasporto anteriore 11 Alloggiamento 12 Regolazione altezza longherone 13 Maniglia di trasporto posteriore 14 Sacco di raccolta dell’erba 15 Tasto d’avvio (rosso)

8 LAVORI DI PREPARAZIONE

Per il montaggio della falciatrice, nell'imballaggio si trovano i seguenti pezzi singoli:

• falciatrice con stegola di guida premontata

• telo di raccolta, telaio sacco di raccolta

• busta di utensili con il contenuto seguente: – manuale di utilizzazione con dichiarazione di conformità – condizioni di garanzia (dipendenti dal modello) – vari pezzi di fissaggio. Mettersi in contatto con il proprio rivenditore specializzato qualora manchi inaspettatamente un pezzo. Posizionamento alto del longherone di guida (illustrazione A1 + B1 + E1 ) IMPORTANTE Assicurarsi che durante l’abbassamento e il sollevamento del manico i cavi non vengano incastrati, schiacciati, sottoposti a torsioni o tesi eccessivamente! Far passare i cavi sempre sul lato esterno del raccordo del manico. Un cavo danneggiato può causare un difetto tecnico dell’apparecchio. ATTENZIONE Quando si aziona il regolatore altezza longherone, allentando il dado esagonale (6) B1 per fissare la parte inferiore del longherone all'alloggiamento e sganciando le camme di arresto dai fori dell'attacco del longherone, può capitare che il longherone si ribalti accidentalmente. Inoltre possono crearsi punti di schiacciamento tra la parte inferiore del longherone e l'attacco/alloggiamento. Pericolo di lesioni! Sollevare la stegola di guida ripiegata a forma di Z nella sequenza seguente: – Sollevare prima la parte inferiore della stegola di guida A1; separare reciprocamente le estremità della parte inferiore fino a che le camme di arresto (2) puntanti verso l'interno su entrambi i lati scattano nei rispettivi fori B1. È possibile regolare tre altezze diverse della stegola. – Su entrambi i bulloni superiori (3) di fissaggio, applicare rispettivamente una rondella convessa (4) e una bussola distanziatrice (5) e avvitare con un dado esagonale (6) B1 (contenuti nella sacca degli utensili). – A questo punto, sollevare la parte superiore del longherone di guida (7). Quando la parte superiore e inferiore sono allo stesso livello, serrare a mano i dadi zigrinati (8) E1. Appendere il sacco per la raccolta dell'erba al tagliaerba (illustrazione R1 + S1 ) – Spingere il telaio del sacco di raccolta nel telo di raccolta servendosi della staffa. Allineare le cuciture superiori del telo di raccolta sulla staffa. – Applicare a pressione i profili di sostegno sul telaio del sacco di raccolta R1 . – Aprire verso l'alto l'espulsore della falciatrice. – Sollevare il sacco di raccolta dell'erba dalla staffa di sostegno, inserire il piano inclinato (1) R1 dell'apertura del sacco di raccolta nell'apertura di espulsione e agganciare il sacco di raccolta dell'erba con i suoi due ganci laterali nella parte alta dell'alloggiamento della falciatrice S1 . – Ribaltare l'espulsore sul sacco di raccolta dell'erba. Regolare l'altezza di taglio (illustrazione I )

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina

L’altezza di taglio desiderata viene impostata mediante la leva di regolazione sul lato sinistro del tagliaerba. – Tirare la leva dal dispositivo di arresto e bloccarla dopo averla spostata lateralmente nella posizione desiderata. – La marcatura a sinistra sull’alloggiamento indica l’altezza di taglio. IMPORTANTE La mietitura ad un'altezza di taglio ridotta dovrebbe avvenire soltanto su superfici d'erba livellate e piane! È la tener conto del fatto che i dispositivi di regolazione inferiori dell'altezza di taglio possono essere utilizzati soltanto in condizioni ottimali. Se viene regolata un'altezza di taglio troppo bassa, potrebbe danneggiarsi la zolla erbosa, in determinate circostanze, può perfino essere distrutta. Oltre all'altezza di taglio, anche la velocità di marcia influenza il quadro di taglio e il risultato di raccolta. Adattare l'altezza di taglio e la velocità di marcia all'altezza dell'erba da tagliare. Inserimento della batteria carica (illustrazione K2 + V1 + G2 )

La manipolazione del caricabatterie e della batteria è riportata nelle istruzioni per l’uso separate del caricabatterie! Leggere e osservare soprattutto gli avvisi di sicurezza! Prima della prima messa in funzione caricare completamente la batteria!

– Aprire e mantenere aperta la copertura batteria. – Estrarre la chiave di accensione K2 . – Inserire la batteria nello scomparto, fino a farla scattare in posizione V1 . Accertarsi che durante il bloccaggio della batteria sia libero e che scatti correttamente in posizione. È possibile utilizzare 2 batterie o anche solo 1. Se si utilizza solo 1 batteria, si può scegliere a piacere lo scomparto I o II. – Inserire la chiave di sicurezza, se la macchina deve essere utilizzata immediatamente G2 . – Chiudere la copertura batteria. Prestare attenzione che la copertura si chiude in automatico. La sporcizia e i residui di gas possono impedirne la chiusura pertanto è assolutamente necessario eliminarli. Estrarre la batteria (illustrazione F + K2 + N2 ) – Spegnere il motore F . – Aprire e mantenere aperta la copertura batteria.7 – Estrarre la chiave di accensione K2. – Mantenere premuto il tasto di sblocco sulla parte anteriore della batteria e prelevare la batteria dallo scomparto N2. – Chiudere la copertura batteria. Prestare attenzione che la copertura si chiude in automatico. La sporcizia e i residui di gas possono impedirne la chiusura pertanto è assolutamente necessario eliminarli.

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Controllare la corretta sede di tutti i collegamenti a vite. Stringere all’occorrenza le viti! Controllare soprattutto il fissaggio della barra della lama (vedi capitolo “Manutenzione della barra della lama”). La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. La falciatrice è equipaggiata con un dispositivo di arresto motore. Prima di ogni messa in esercizio, accertarsi che la staffa di sicurezza per l’arresto del motore funzioni correttamente. Quando si rilascia la staffa di comando di sicurezza, la barra della lama deve arrestarsi entro 3 secondi. Dopo il rilascio, la staffa di sicurezza deve tornare in ogni caso alla posizione indicata nella figura „Descrizione dei componenti“. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Pericolo di lesioni! Se il ritardo di spegnimento della lama è maggiore, non utilizzare più l'apparecchio e portarlo in un'officina specializzata ed autorizzata. Misura del ritardo di spegnimento All'avvio del motore, la lama gira e si può udire un fruscio d'aria. Il ritardo di spegnimento corrisponde alla durata del fruscio d'aria dopo lo spegnimento del motore e si può misurare con un cronometro. Non si devono manipolare né disattivare i dispositivi di sicurezza e protezione della macchina! Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati. Caricare le batterie

La manipolazione del caricabatterie e della batteria è riportata nelle istruzioni per l’uso separate del caricabatterie! Leggere e osservare soprattutto gli avvisi di sicurezza! Prima della prima messa in funzione caricare completamente la batteria!

Tutti gli avvisi di sicurezza in merito alla manipolazione, deposito, conservazione, trasporto, smaltimento delle batterie agli ioni di litio, nonché le misure di pronto soccorso e misure antincendio, sono disponibili sulla “Scheda tecnica per la sicurezza del prodotto” all’indirizzo: www.sabo-online.com delle istruzioni per l’uso.

Numero di telefono per ricevere informazioni sulle batterie agli ioni di litio [phone]

10 AVVIAMENTO DEL MOTORE (ILLUSTRAZIONE A2 )

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Avviare il motore solo quando ci si trova dietro al tagliaerba. Posizionare il tagliaerba su una superficie piana, che non abbia erba troppo alta (l’erba troppo alta potrebbe ostacolare l’avvio della barra della lama e rendere più difficile il processo di avvio). All'avvio del motore non è consentito posizionare la macchina verticalmente, ma la si deve posizionare, all’occorrenza, in posizione obliqua in modo che l'utensile di taglio sia rivolto nella direzione opposta all'utente, tuttavia inclinarla soltanto quanto occorre. Finché l'apparecchio non sia posizionato con tutte e 4 le ruote, entrambe le mani devono trovarsi sulla parte superiore del longherone. Prima assicurarsi che: – nello scomparto batterie si trovino una o due batterie cariche (vedi capitolo “Inserimento della batteria carica”), – la chiave di accensione sia inserita G2 . Avviare il motore (figura A2 ) – Mantenere premuto il tasto d’avvio con la mano destra. – Con la mano sinistra premere la staffa di comando di sicurezza per l'arresto del motore sulla parte superiore del longherone. La lama gira finché si mantiene premuta la staffa di comando di sicurezza. – Rilasciare il tasto d’avvio.

11 SPEGNIMENTO DEL MOTORE (ILLUSTRAZIONE F + K2 ) – Rilasciare la staffa di sicurezza F . – Attendere che la barra falciante si fermi. – Estrarre la chiave di sicurezza K2 .

12 FERMARE IL MOTORE IN CASO DI EMERGENZA Lasciare la leva del comando di sicurezza – La lama va in posizione di arresto. – Il motore si spegne. ATTENZIONE Prima di ogni falciatura occorre accertarsi che la staffa di sicurezza per il freno motore funzioni perfettamente. – Quando si rilascia la staffa di comando di sicurezza, la lama deve arrestarsi entro 3 secondi. In caso contrario, rivolgersi all'officina autorizzata più vicina.

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Funzionamento con sacco di raccolta AVVISO Durante l’esercizio con la sacca di raccolta dell'erba, quest’ultimo deve essere montato completamente ed essere in uno stato tecnico ineccepibile. IMPORTANTE Maneggiando il sacco di raccolta fare attenzione che lo scivolo (1) R1 non venga piegata. Quando si taglia l’erba badare che il sacco venga vuotato per tempo. Il segnale turbo sul sacco raccoglitore vi indica quando è giunto il momento di vuotarlo. Turbosegnale (indicazione che il sacco per la raccolta dell’erba è pieno) (illustrazione J + K ) Sulla parte superiore del sacco di raccolta si trova un dispositivo che indica se il sacco è pieno o vuoto. – Con il sacco di raccolta vuoto e mentre si taglia l’erba, il segnale di raccolta si gonfia J . – Con il sacco di raccolta pieno, invece, il segnale di raccolta si sgonfia; in tal caso, cessare immediatamente l’attività di taglio e svuotare il sacco di raccolta K .

IMPORTANTE Se il tessuto del sacco di raccolta è molto sporco, il segnale di raccolta non si gonfia – Pulire subito il tessuto. Soltanto con un sacco di raccolta, che lascia traspirare aria, si ottiene una raccolta d’erba perfetta. IMPORTANTE Non lavare il sacco di raccolta dell'erba con acqua calda! Svuotare il sacco raccoglierba (illustrazione F + L ) – Spegnere il motore F , attendere fino a che la barra falciante non sia completamente ferma. – Sollevare il deflettore. – Appendere il sacco raccoglierba pieno del tagliaerba alla maniglia di trasporto – il deflettore si chiude in automatico.8 – Svuotare accuratamente il sacco raccoglierba appeso alla maniglia di trasporto e fissato sulla parte inferiore della base L .

Funzionamento senza sacco di raccolta AVVERTENZA Durante il funzionamento senza sacco di raccolta dell’erba, è necessario che la ribalta d’espulsione nell’alloggiamento della mietitrice sia sempre chiuso (ribaltato verso il basso).

14 FUNZIONAMENTO DEL TAGLIAERBA

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

NOTA In caso di tensione batteria troppo bassa, il motore si spegne in automatico. Ricaricare tempestivamente la batteria. Mietitura in pendenza ATTENZIONE Non falciare su pendii troppo eccessivi! La falciatura su declivi cela sempre dei pericoli. Falciare di traverso al pendio, mai in avanti o indietro. Mantenere sempre una posizione ben salda. Fondamentalmente le falciatrici manuali non si dovrebbero utilizzare nei pendii con una pendenza in salita di oltre il 26% (inclinazione 15°). Vi è il rischio di perdere la stabilità. Controllo della sicurezza di funzionamento Il tosaerba è dotato di un dispositivo di arresto motore. Prima della prima rasatura occorre accertarsi che la staffa di sicurezza per il freno motore funzioni perfettamente. Quando si rilascia la staffa di comando di sicurezza, la barra della lama deve arrestarsi entro 3 secondi. Dopo il rilascio, la staffa di sicurezza deve tornare in ogni caso alla posizione indicata nella figura „Descrizione dei componenti“. In caso contrario, si deve predisporre una verifica presso un’officina specializzata e autorizzata. Pericolo di lesioni! Se il ritardo di spegnimento della lama è maggiore, non utilizzare più l'apparecchio e portarlo in un'officina specializzata ed autorizzata. Misura del ritardo di spegnimento All'avvio del motore, la lama gira e si può udire un fruscio d'aria. Il ritardo di spegnimento corrisponde alla durata del fruscio d'aria dopo lo spegnimento del motore e si può misurare con un cronometro. Non è consentito manipolare né disattivare i dispositivi di sicurezza e di protezione della macchina! Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati! Controllare lo stato e la posizione della lama prima della falciatura onde evitare eventuali pericoli. La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Sostituire immediatamente le lame usurate o danneggiate (vedi capitolo “Manutenzione della barra della lama”). Controllare ogni 10 ore di esercizio che la ventola, il fissaggio della lama e l'alloggiamento della ventola non siano usurati e che siano in posizione. Inoltre controllare che tutte le viti e i dadi dell'apparecchio siano ben saldi e stringerli se necessario! Se il gruppo falciatore si blocca, ad es. dopo aver tamponato un ostacolo, far controllare da un'officina autorizzata se la falciatrice presenta componenti danneggiati o deformati. Far eseguire sempre da un'officina autorizzata anche le eventuali riparazioni che si rendono necessarie. Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un’officina specializzata e autorizzata. Aumento automatico del numero di giri In condizioni di falciatura difficili, come per es. erba troppo alta, il motore della lama aumenta in automatico il suo numero di giri da 2.800 a 3.000 rpm. Non appena le condizioni di falciatura si normalizzano, il numero di giri si riduce in automatico sulla sua impostazione standard di 2.800 rpm. Limitazioni temporali In Germania l’orario di utilizzo dei tagliaerba è regolata dalla “32° esecuzione della Legge federale sulla protezione contro le immissioni (32. BImSch-V)”. Inoltre, sono anche possibili restrizioni regionali (per es. per la protezione della pausa pranzo), le quali sono disponibili presso le autorità di competenza comunali. Consigli per la cura del prato (illustrazione M ) AVVERTENZA Prima di ogni taglio si raccomanda di rimuovere tutti i corpi estranei (pietre, legni, rami, ecc.) dall'erba; ma osservare anche durante la rasatura se vi sono degli oggetti estranei in giro. Su richiesta è possibile ricevere dal vostro rivenditore uno specifico addestramento sulla rasatura del prato. Ulteriori informazioni e suggerimenti sulla rasatura sono disponibili sulla home page del costruttore.

15 INTERVALLI DI MANUTENZIONE

IMPORTANTE Evitare danni! In condizioni estreme e straordinarie occorrono eventualmente intervalli di manutenzione più brevi rispetto a quelli indicati in basso. Se si riscontrano difetti, rivolgersi ad un'officina autorizzata. Eseguire le manutenzioni di routine sulla macchina rispettando gli intervalli di manutenzione riportati di seguito. I seguenti intervalli di manutenzione si devono eseguire oltre ai lavori di manutenzione riportati nel presente manuale. Prima della prima messa in funzione

• Caricare la batteria.

• Controllare la sede corretta di tutte le avvitature..

• Controllare la vite della lama ed eventualmente far stringere da un’officina specializzata e autorizzata.

• Controllare se la staffa di sicurezza arresto motore funzioni correttamente.

• Controllare se tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati. Prima di ogni messa in esercizio

• Controllare la superficie da falciare e rimuovere tutti i corpi estranei, soprattutto i cavi conduttori.

• Controllare l’area del cavo di delimitazione (se viene utilizzato anche una falciatrice automatica per la cura del prato).

• Controllare la carica della batteria.

• Controllare lo stato e la sede della lama, far eventualmente stringere la vite della lama da un officina specializzata autorizzata.

• Controllare se la staffa di comando di sicurezza per l'arresto del motore funzioni correttamente.

• Controllare che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati.

• Controllare il dispositivo di raccolta dell’erba, per escludere usura o perdita di funzionalità. Ogni 10 ore d’esercizio

• Controllare la corretta sede di tutti i collegamenti a vite.

• Controllare che la ventola, il fissaggio della lama e l'alloggiamento della ventola non siano usurati e che siano in posizione. Dopo di ogni impiego

• Pulire la falciatrice.

• Controllare se la lama è danneggiata o usurata.

16 PULIZIA E MANUTENZIONE DEL TAGLIAERBA

Una regolare manutenzione è la migliore garanzia per un funzionamento duraturo e senza problemi! Un’insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza! Utilizzare solo pezzi di ricambio originali in quanto gli unici in grado di garantire sicurezza e qualità!

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 39 Pulitura (illustrazione O ) Togliere lo sporco e i residui di erba direttamente dopo la falciatura. Appoggiare la falciatrice su un lato e pulirla con una spazzola o un panno. ATTENZIONE Non inserire le dita nelle aperture dell'alloggiamento della ventola e tenere ferma la ventola. Se si ruota la barra di taglio durante la pulizia, si rischia di schiacciarsi le dita tra la ventola e il relativo alloggiamento! IMPORTANTE Non spruzzare mai acqua sulla falciatrice, altrimenti si rischia di danneggiare l'impianto elettrico. Conservazione Conservare l'apparecchio sempre con la chiave di sicurezza estratta e senza batterie. Riporre sempre l'apparecchio in condizioni pulite in uno spazio chiuso e asciutto e fuori dalla portata dei bambini. Ribaltamento del longherone di guida (illustrazione B4 ) – Per la conservazione salva-spazio o per il trasporto, allentare entrambi i dadi zigrinati di così tanto finché il longherone di guida superiore può essere ripiegato senza alcuna resistenza sul motore. IMPORTANTE Accertarsi che durante l’apertura o chiusura dei longheroni di guida, i cavi non restino incastrati, schiacciati, attorcigliati o eccessivamente tesi! Posare i cavi sempre sulla parte esterna del collegamento del longherone. Un cavo danneggiato può provocare difetti tecnici dell’apparecchio. CAUTELA Nel ribaltare il longherone a scopo di trasporto e magazzinaggio, nel momento in cui si allentano i dadi zigrinati, potrebbe verificarsi un rovesciamento indesiderato del longherone. Possono inoltre prodursi punti di schiacciamento tra la parte inferiore della stegola e la parte superiore della stegola. Esiste un pericolo di lesioni! Trasporto e fissaggio dell'apparecchio (illustrazione N + N4 ) – Se l’apparecchio deve essere trasportato, non afferrare dal portello di scarico! Afferrare l’apparecchio davanti e dietro dalla maniglia di trasporto N. Prima del sollevamento o del trasporto, prestare attenzione al peso della macchina (vedi capitolo “Dati tecnici”). Il sollevamento di pesi notevoli può causare problemi di salute. Raccomandiamo di sollevare o trasportare sempre l'apparecchio almeno in due persone, se non sono disponibili altri mezzi ausiliari. Se l'apparecchio viene trasportato su una superficie di carico, per il carico e lo scarico dovrebbe essere utilizzata una rampa di carico. – Trasportare l’apparecchio in verticale su tutte e 4 le ruote per evitare danni all’apparecchio e infortuni. ATTENZIONE Evitare le lesioni! Prestare la massima attenzione nel carico o nello scarico della macchina. In caso di impiego di un rimorchio, si raccomanda di accertare che questo disponga di sponde laterali stabili. Per il fissaggio dell'apparecchio possono essere impiegati solo i punti contrassegnati sul veicolo di trasporto. – Parcheggiare il mezzo di trasporto su un pavimento piano, in modo che l'apparecchio non possa rotolare via prima di essere fissato. – Appendere la sacca di raccolta dell'erba e fissare separatamente durante il trasporto. – Fissare saldamente l'apparecchio sul o nel veicolo con mezzi di fissaggio del carico omologati (ad esempio cinghie di ancoraggio con elemento di tensionamento). Le cinghie di ancoraggio sono cinghie di fibre sintetiche. Ogni cinghia di ancoraggio è contrassegnata con un'etichetta. L'etichetta contiene importanti indicazioni sull'utilizzo. Le indicazioni dell'etichetta devono essere seguite in occasione dell'uso della cinghia di ancoraggio. – Per i carichi che possono rotolare si raccomanda l'ancoraggio diretto con quattro cinghie di ancoraggio. A tale fine, le cinghie vengono fissate direttamente ai punti di fissaggio sull'apparecchio e ai punti di ancoraggio sulla superficie di carico e leggermente pretensionate N4. ATTENZIONE Non tendere eccessivamente le cinghie. Un fissaggio troppo forte dell'apparecchio può causare danni. Manutenzione del coltello a barra Una lama affilata garantisce un taglio ottimale. Controllare lo stato e la posizione della lama prima della falciatura. La vite di fissaggio della lama si deve sempre fare stringere da un'officina autorizzata. Se la vite della lama viene stretta eccessivamente o troppo poco, il fissaggio lama o la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Le lame usurate o danneggiate si devono tassativamente sostituire. Riaffilatura e bilanciamento del coltello a barra (illustrazione Q ) AVVERTENZA La riaffilatura e il bilanciamento del coltello a barra devono essere eseguiti esclusivamente da parte di un’officina specializzata e autorizzata. Un coltello non affilato e bilanciato in modo appropriato può causare forti vibrazioni con la conseguenza di un danneggiamento del tagliaerba. I bordi di taglio della barra della lama possono essere affilati solo fino al raggiungimento del limite di usura. Questo limite è di solito contrassegnato da una marcatura a forma circolare (1) sulla barra della lama Q . Il limite dell’usura è: – per larghezza di taglio di 43 cm: 8 mm, – per larghezza di taglio di 47 cm: 10 mm. La vostra officina di fiducia può controllare questi valori! Attenzione! Osservare l’angolo di affilatura di 30°. AVVERTENZA Una lama che ha ormai superato il suo limite di usura (marcatura) potrebbe spezzarsi ed essere proiettata via, con la conseguenza di gravissime lesioni. Cambio della lama AVVISO La sostituzione della barra della lama deve essere eseguita solo da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato o la vite della lama troppo stretta o troppo lenta, possono causare l’allentamento della barra della lama, e di conseguenza gravi ferite.

– La sostituzione della barra di taglio deve avvenire solo con componenti originali. Pezzi di ricambio non equivalenti possono danneggiare la macchina e inficiare la relativa sicurezza. – Gli utensili di taglio di ricambio devono essere contrassegnati in modo permanente con il nome e/o il marchio del costruttore o del fornitore e con il codice di prodotto.

Manutenzione delle ruote Le ruote sono dotate di cuscinetti non richiedenti manutenzione. Non è necessaria nessuna manutenzione.

Disturbi Possibili cause Soluzione

Il motore non si avvia Chiave di accensione non inserita. Inserire la chiave di accensione G2 . Batteria non carica. Caricare la batteria W1. La batteria non funziona o non è possibile caricarla. Sostituire la batteria. Altezza di taglio impostata troppo bassa (erba troppo alta impedisce l’avvio del motore). Regolare un'altezza di taglio maggiore I. Reclinare la macchina all’avvio. Troppa erba nella scatola o nel canale di scarico. Pulire il vano di taglio/canale di scarico dall’erba, mantenere pulita la fessura tra la ventola e la scatola (prima estrarre la chiave di accensione K2!).

Fare controllare da un'officina specializzata autorizzata.

Il motore si spegne durante la fase di taglio Altezza di taglio troppo bassa. Impostare un altezza di taglio superiore I . La batteria è vuota Caricare la batteria W1 . Troppi residui di erba nella scatola o nel canale di espulsione. Eliminare l’erba dal vano di taglio/canale di espulsione, mantenere pulito lo spazio tra la ventola e la scatola (prima estrarre la chiave di sicurezza K2 !).10 Perdita di potenza del motore Barra di taglio senza filo. Fare affilare ed equilibrare da un'officina specializzata autorizzata Q . Capacità della batteria bassa Caricare la batteria W1 . Troppi residui di erba nella scatola o nel canale di espulsione. Eliminare l’erba dal vano di taglio/canale di espulsione, mantenere pulito lo spazio tra la ventola e la scatola (prima estrarre la chiave di sicurezza K2 !).

Forti scossoni (vibrazioni)

Far controllare dall’officina autorizzata.

Il taglio non è pulito, il prato ingiallisce La lama è senza filo. Far affilare ed equilibrare dall'officina autorizzata Q . L’altezza di taglio è troppo bassa. Regolare su un’altezza di taglio superiore I . La falce ha una velocità troppo elevata. Regolare la velocità della falce. Le guide della falce non si sovrappongono sufficientemente. Nel caso di erba alta le guide delle lame devono essere eventualmente sovrapposte. Erba arruffata. Con l’utilizzo di un verticolare si possono raggiungere consistenti miglioramenti.

Il dispositivo di espulsione è otturato Non viene osservato il turbosegnale J + K . Svuotare il sacco di raccolta L . L’altezza di taglio è troppo bassa e l’erba troppo alta. Regolare su un’altezza di taglio superiore I . La falce ha una velocità troppo elevata. Regolare la velocità della falce. L’erba è umida. Lasciare asciugare il prato.

In caso di guasti o difetti non menzionati in questo testo, rivolgetevi alla più vicina officina autorizzata. Riparazioni che necessitano di conoscenze speciali devono essere eseguite da uno specialista. La vostra officina autorizzata sarà felice di aiutarvi se non volete eseguire i lavori di manutenzione da soli.

Frequenza dei segnali acustici Significato Eliminazione dei guasti

1 x Il motore non raggiunge il numero di giri necessario. Riavviare il motore. Controllare lo stato di carica della batteria, ev. caricare. Fare controllare da un'officina specializzata autorizzata.

2 x Errore della scheda di comando all’avvio. Riavviare il motore. Fare controllare da un'officina specializzata autorizzata.

3 x Comunicazione disturbata tra batteria e scheda di comando. controllare se la batteria è stata inserita correttamente nell’apposito scomparto, ev. correggere e riavviare il motore. Fare controllare da un'officina specializzata autorizzata.

4 x Sovraccarico del motore. Pulire il vano di taglio/canale di scarico dall’erba, rimuovere i bloccaggi (prima estrarre la chiave di accensione K2!).

5 x Capacità della batteria troppo bassa. Caricare la batteria.

6 x Motore, scheda di comando o batteria surriscaldate. Lasciare raffreddare il tagliaerba.

7 x Sovraccarico del motore. Pulire il vano di taglio/canale di scarico dall’erba, rimuovere i bloccaggi (prima estrarre la chiave di accensione K2!).

8 x Elementi di comando per l’avvio del motore, attivati nella sequenza errata. Osservare la corretta sequenza degli elementi di comando per l’avvio del motore (vedi capitolo “Avvio del motore”).

9 x Errore di software. Riavviare il motore. Fare controllare da un'officina specializzata autorizzata.

19 DATI TECNICI Motore Motore Motore a corrente continua 40 V Numero di giri del motore

Impostazione standard

Aumento automatico del numero di giri a condizioni di falciatura difficili

Caricabatterie Vedi istruzioni per l’uso separate del caricabatterie. Batteria Vedi istruzioni per l’uso separate del caricabatterie. Tagliaerba Alloggiamento Pressofusione di alluminio con inserti in acciaio Larghezza di taglio 430 mm Altezze di taglio Impostazione altezza di taglio centrale 25, 30, 40, 45, 55, 60, 70, 80 mm Longherone di guida regolabile in altezza 3 posizioni Volume sacco di raccolta 45 litri Peso (senza batterie) 28,5 kg Lunghezza 1460 mm Larghezza 500 mm Altezza 1030 mm Ruote anteriori / posteriori Ø 180 mm / Ø 180 mm Cuscinetti anteriori Cuscinetti a rulli conici Cuscinetti posteriori Cuscinetti a rulli conici

Livello di pressione sonora Livello d’emissione di pressione sonora sul posto operatore; misurato secondo EN60335-2-77 Insicurezze di misurazione; secondo ISO 4871

Livello di potenza sonora Livello di potenza sonora garantito; misurato secondo 2000/14/CE

Oscillazioni Oscillazioni nel manico di guida; misurate secondo EN 60335-2-77 Insicurezze di misurazione; secondo EN 12096
