MANUALE UTENTE LMZ 5800TR Texas

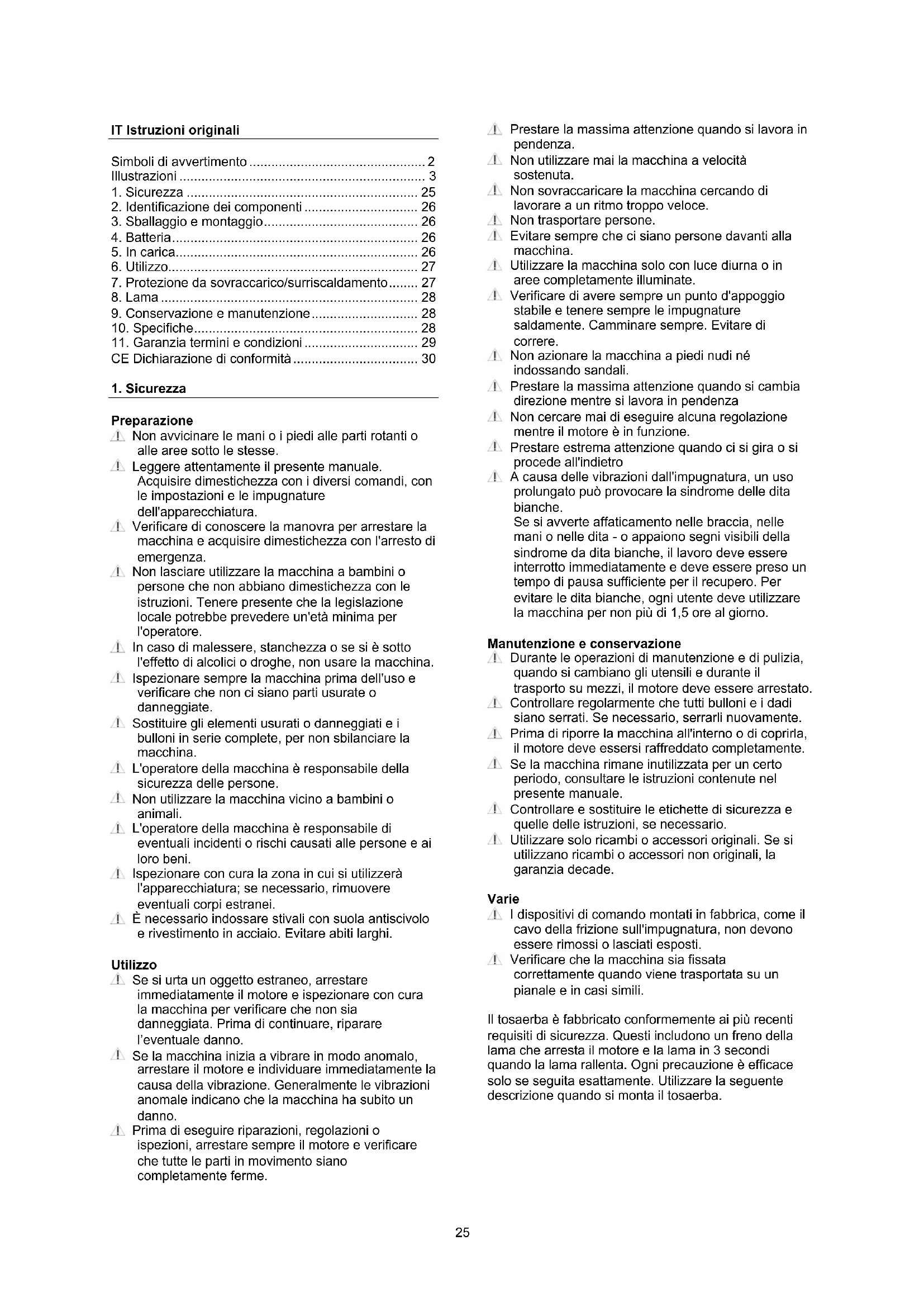

2. Identificazione dei componenti ............................... 26

7. Protezione da sovraccarico/surriscaldamento ........ 27

8. Lama ...................................................................... 28

9. Conservazione e manutenzione ............................. 28

CE Dichiarazione di conformità .................................. 30

Preparazione Non avvicinare le mani o i piedi alle parti rotanti o alle aree sotto le stesse. Leggere attentamente il presente manuale. Acquisire dimestichezza con i diversi comandi, con le impostazioni e le impugnature dell'apparecchiatura. Verificare di conoscere la manovra per arrestare la macchina e acquisire dimestichezza con l'arresto di emergenza. Non lasciare utilizzare la macchina a bambini o persone che non abbiano dimestichezza con le istruzioni. Tenere presente che la legislazione locale potrebbe prevedere un'età minima per l'operatore. In caso di malessere, stanchezza o se si è sotto l'effetto di alcolici o droghe, non usare la macchina. Ispezionare sempre la macchina prima dell'uso e verificare che non ci siano parti usurate o danneggiate. Sostituire gli elementi usurati o danneggiati e i bulloni in serie complete, per non sbilanciare la macchina. L'operatore della macchina è responsabile della sicurezza delle persone. Non utilizzare la macchina vicino a bambini o animali. L'operatore della macchina è responsabile di eventuali incidenti o rischi causati alle persone e ai loro beni. Ispezionare con cura la zona in cui si utilizzerà l'apparecchiatura; se necessario, rimuovere eventuali corpi estranei. È necessario indossare stivali con suola antiscivolo e rivestimento in acciaio. Evitare abiti larghi. Utilizzo Se si urta un oggetto estraneo, arrestare immediatamente il motore e ispezionare con cura la macchina per verificare che non sia danneggiata. Prima di continuare, riparare l’eventuale danno. Se la macchina inizia a vibrare in modo anomalo, arrestare il motore e individuare immediatamente la causa della vibrazione. Generalmente le vibrazioni anomale indicano che la macchina ha subito un danno. Prima di eseguire riparazioni, regolazioni o ispezioni, arrestare sempre il motore e verificare che tutte le parti in movimento siano completamente ferme. Prestare la massima attenzione quando si lavora in pendenza. Non utilizzare mai la macchina a velocità sostenuta. Non sovraccaricare la macchina cercando di lavorare a un ritmo troppo veloce. Non trasportare persone. Evitare sempre che ci siano persone davanti alla macchina. Utilizzare la macchina solo con luce diurna o in aree completamente illuminate. Verificare di avere sempre un punto d'appoggio stabile e tenere sempre le impugnature saldamente. Camminare sempre. Evitare di correre. Non azionare la macchina a piedi nudi né indossando sandali. Prestare la massima attenzione quando si cambia direzione mentre si lavora in pendenza Non cercare mai di eseguire alcuna regolazione mentre il motore è in funzione. Prestare estrema attenzione quando ci si gira o si procede all'indietro A causa delle vibrazioni dall'impugnatura, un uso prolungato può provocare la sindrome delle dita bianche. Se si avverte affaticamento nelle braccia, nelle mani o nelle dita - o appaiono segni visibili della sindrome da dita bianche, il lavoro deve essere interrotto immediatamente e deve essere preso un tempo di pausa sufficiente per il recupero. Per evitare le dita bianche, ogni utente deve utilizzare la macchina per non più di 1,5 ore al giorno. Manutenzione e conservazione Durante le operazioni di manutenzione e di pulizia, quando si cambiano gli utensili e durante il trasporto su mezzi, il motore deve essere arrestato. Controllare regolarmente che tutti bulloni e i dadi siano serrati. Se necessario, serrarli nuovamente. Prima di riporre la macchina all'interno o di coprirla, il motore deve essersi raffreddato completamente. Se la macchina rimane inutilizzata per un certo periodo, consultare le istruzioni contenute nel presente manuale. Controllare e sostituire le etichette di sicurezza e quelle delle istruzioni, se necessario. Utilizzare solo ricambi o accessori originali. Se si utilizzano ricambi o accessori non originali, la garanzia decade. Varie I dispositivi di comando montati in fabbrica, come il cavo della frizione sull'impugnatura, non devono essere rimossi o lasciati esposti. Verificare che la macchina sia fissata correttamente quando viene trasportata su un pianale e in casi simili. Il tosaerba è fabbricato conformemente ai più recenti requisiti di sicurezza. Questi includono un freno della lama che arresta il motore e la lama in 3 secondi quando la lama rallenta. Ogni precauzione è efficace solo se seguita esattamente. Utilizzare la seguente descrizione quando si monta il tosaerba.26

2. Identificazione dei componenti

1. Manubri per semoventi (solo LMZ 5800TR)

3. Regolazione dell’altezza del manubrio

5. Regolazione in altezza del manubrio

7. Copertura della batteria

8. Protezione di scarico posteriore

9. Blocco maniglia a correzione rapida

11. Manubrio per freno motore

14. Chiave di sicurezza

16. Presa per pacciame

3. Sballaggio e montaggio

Sballaggio: Vedere Fig. 2 Rimuovere il tosaerba dalla scatola tirando la macchina fuori dalla scatola. La scatola contiene: A. 1 pz. tosaerba B. 1 pz. raccogli erba C. 1 pz. batteria (può essere imballata separatamente) D. 1 pz. caricabatterie E. 1 pz. manuale d’uso F. 1 pz. porta coppa G. 1 pz. attrezzo (per bullone lama) Montaggio. Vedere Fig. 3 Manubrio: Sollevare il manubrio (A) Scegliere l'altezza della maniglia scegliendo a quale foro fissare il manubrio inferiore (B-2) Raccogli erba: Collegare il raccogli erba sul retro del tosaerba sotto la protezione di scarico posteriore. Presa per pacciame: Inserire la presa per pacciame se si desidera falciare in funzionalità pacciamatura. NB. Non utilizzare il raccogli erba

Importante: Ricordarsi di rimuovere la presa per pacciamatura quando si utilizza il raccogli erba.

Attenzione: Non provare a smontare, mandare in corto circuito o tenere vicino a fonti di calore estreme o fuoco, dal momento che potrebbero causare seri pericoli e danni permanenti alla batteria! Il pacco batteria ha solo il 30% di carica al momento della consegna. In carica Utilizzare solamente il caricabatterie originale con art. no. 90070054 Prima di utilizzare la batteria per la prima volta, si consiglia di caricarla completamente una volta. Luci LED Pacco Batteria Tutti i LED sono illuminati Completamente carica (75- 100%). I LED 1, LED 2, LED 3 sono illuminati. Il pacco batteria è carico al 50%-75% I LED 1, LED 2 sono illuminati. Il pacco batteria è carico al 25%-50%. Il LED 1 è illuminato Il pacco batteria è carico al 0%-25% Il LED 1 lampeggia Il pacco batteria è scarico. Caricare la batteria. Nota: L'indicatore luminoso è solo indicativo e non è un'indicazione di potenza accurata. Importante: Per proteggere la batteria da scaricarsi completamente, la macchina si fermerà quando la batteria è quasi scarica. La macchina non deve essere riavviata dopo lo spegnimento automatico, poiché ciò può danneggiare la batteria. La batteria deve essere ricaricata prima che il lavoro possa continuare. Per ulteriori informazioni, consultare il manuale d’uso incluso con la batteria.

Una ricarica completa richiede circa 60 min per una batteria da 2,0 Ah e 120 min per una batteria da 4,0 Ah.

Utilizzare solo il caricabatterie originale, incluso con il prodotto. Non tentare di caricare altri tipi di batterie nel caricatore, oltre alle batterie originali di cui all'art. no. 90070051 (2,0 Ah) o 90070052 (4,0 Ah). Conservare il caricabatterie in un ambiente asciutto e caldo (10-25 gradi C) e utilizzarlo solo in ambienti chiusi. Deve essere collegato a una normale presa da 230 V CA. Prima di utilizzare la batteria per la prima volta, si consiglia di caricarla completamente una volta. Prima di utilizzare la batteria per la prima volta, si consiglia di caricarla completamente. È perfettamente normale. Non coprire la batteria o il caricabatterie durante la ricarica. Consentire la libera ventilazione dell'aria. Inserire la batteria negli slot del caricatore e farla scorrere in posizione fino a quando si blocca. Sul caricatore sono presenti 4 spie che indicano lo stato e lo stato di carica della batteria Stato In carica Completamente carico Valutazione Difettoso27 Per ulteriori informazioni, consultare il manuale d’uso incluso con il caricabatterie. Importante: Il caricabatterie si fermerà quando la batteria è completamente carica. Tuttavia, non è consigliabile lasciare la batteria nel caricatore per più di 24 ore. Si consiglia di scaricare completamente la batteria e di caricarla completamente quando possibile, poiché può aumentare la resa della batteria. Ad ogni modo una ricarica parziale non danneggerà la batteria. Per rimuovere la batteria dal caricabatterie, tenere premuto il pulsante ed estrarre la batteria. Prima dello stoccaggio invernale, la batteria deve essere completamente carica e mantenuta calda a 10-20 gradi C.Caricarla ogni 3 mesi. Assicurarsi di mantenere i fori di ventilazione puliti e privi di sporco. Conservare il caricabatterie al coperto tra 5-25 gradi

Chiave di sicurezza. Vedere Fig. 4 L'unità motore è completa di una chiave di sicurezza, che si trova sotto il coperchio della batteria. Se la chiave di sicurezza viene rimossa, l'alimentazione viene disconnessa e non può essere avviata. Si consiglia sempre di rimuovere la chiave di sicurezza:

• Quando il tosaerba viene lasciato incustodito (per impedire l'avvio involontario, ad esempio da parte di minori)

• Prima di interventi di pulizia e manutenzione

• Prima di rimuovere i blocchi di erba Per rimuovere la chiave di sicurezza, ruotarla in posizione libera ed estrarla. Per inserire la chiave di sicurezza, inserirla e ruotarla in posizione di marcia. Solo allora il motore può avviarsi. Regolazione dell'altezza di taglio. Vedere Fig. 5 Il tosaerba ha 7 possibili altezze di taglio. Le altezze di taglio possibili variano da 26 mm a 90 mm Avviare Non avviare mai il tosaerba direttamente sopra erba alta.

1. Aprire il coperchio della batteria sull'unità motore,

inserire la batteria e fare clic in posizione. Chiudere il coperchio. Vedere Fig. 6

2. Assicurarsi che la chiave di sicurezza venga

attivata in posizione corretta.

3. Premere l'interruttore principale (1) per circa 2

secondi fino a quando l'indicatore di alimentazione non mostra luce verde.

4. Tenere premuto il pulsante di avvio (2) e attivare il

manubrio del freno motore (3) per avviare il motore. Rilasciare il pulsante di avvio una volta avviato. Vedere Fig. 7

5. Tenere il manubrio per la funzione semovente per

iniziare a muoversi, mantenendo il manubrio per il freno motore attivato (solo LMZ 5800TR). Vedere Fig. 8 Nota: Finché si utilizza il tosaerba, il manubrio per il freno motore deve essere inserito. Velocità variabile. Vedi Fig. 9 (solo LMZ 5800TR). La velocità a propulsione settica può essere regolata elettronicamente. Tramite i pulsanti (+) (–) nel pannello del display. Scegliere la velocità desiderata. Se l'erba è lunga, la velocità deve essere ridotta per garantire un taglio migliore. Stop: Rilasciare la barra del freno del motore (e la maniglia semovente) per spegnere il tosaerba e il motore. Nota: Le lame continueranno a ruotare fino a 3 secondi dopo l'arresto. Batteria scarica Quando la capacità della batteria si riduce, l'indicatore di alimentazione sul display diventa rosso. Rimuovere la batteria Per rimuovere la batteria, tenere premuti i pulsanti di rilascio su ciascun lato della batteria ed estrarla. C'è spazio per 2 batterie nell'unità motore. Uno degli spazi della batteria è solo per la conservazione della batteria. Se si desidera scambiare la batteria, le due batterie devono essere cambiate fisicamente. Durata di funzionamento La durata di funzionamento per la carica completa dipende da diversi fattori, come la capacità della batteria (Ah). lunghezza dell'erba, altezza di taglio, metodi di taglio (pacciamatura, raccolta) e velocità di avanzamento.

7. Protezione da sovraccarico/surriscaldamento

Protezione da sovraccarico Il tosaerba è dotato di una protezione da sovraccarico, che arresta il motore in caso di sovraccarico. Evitare di andare troppo veloce su erba lunga o impostare la regolazione in altezza su una posizione più alta. Se il motore si spegne, rimuovere la batteria, rimuovere l'erba da sotto il piatto, dal foro di scarico posteriore e svuotare il raccogli erba. Protezione da surriscaldamento della batteria La batteria genera calore durante l'utilizzo. Se la temperatura supera i 70

C, il circuito di protezione spegne immediatamente il tosaerba per proteggere la batteria da danni. In tal caso, lasciare raffreddare la batteria e riavviare il tosaerba.28

• Inclinare il tosaerba di lato.

• Ispezionare la lama per danni, crepe o ruggine eccessiva o corrosione.

• Controllare che il bullone della lama sia serrato. Nota: Una lama opaca può essere affilata! Ma una lama usurata, piegata, incrinata o altrimenti danneggiata deve essere sostituita. Rimuovere la lama: Vedere Fig. 10 Se si rimuove la lama per affilarla o sostituirla, è necessario utilizzare una chiave dinamometrica e alcuni guanti pesanti per proteggere le mani.

1. Allentare il bullone della lama con l'attrezzo

incluso. Utilizzare un pezzo di legno per evitare che la lama si giri.

2. Rimuovere il bullone e la lama

3. Affilare o sostituire la lama.

4. Inserire la lama e il bullone

5. Stringere il bullone della lama con 50 Nm con

l'attrezzo incluso. Utilizzare un pezzo di legno per evitare che la lama si giri. Attenzione: Una lama deve essere affilata per essere bilanciata al 100%, altrimenti potrebbe causare vibrazioni che potrebbero danneggiare il motore. I danni al motore dovuti a affilatura difettosa non sono coperti da garanzia. Pertanto consigliamo di far affilare la lama a un centro di assistenza.

9. Conservazione e manutenzione

Manutenzione del proprio tosaerba: Controllare tutti i bulloni, viti, dadi e piatto. Smontare la lama e il coperchio di plastica della cinghia per una pulizia regolare. Accertarsi sempre che la lama sia affilata. Mantenere l'unità motore libera da erba e sporco. È una buona idea portare il tuo tosaerba a un controllo di servizio annuale con il tuo rivenditore autorizzato. Consultare il centro di assistenza più vicino su www.texas.dk. Conservazione: Dopo l'uso, il tosaerba deve essere conservato in una stanza asciutta e pulita. Pulire la macchina dopo ogni utilizzo. Erba e sporco devono essere rimossi dalla parte inferiore del piatto. Rimuovere la chiave di sicurezza prima di pulirla e immagazzinarla. Il tosaerba può essere riposto in orizzontale o in verticale per ridurre lo spazio di conservazione. Vedere Fig. 11. Assicurarsi che i cavi non vengano intrappolati quando si piega la maniglia. Conservazione invernale: Spruzzare la lubrificazione al silicone nei cavi e spostarli. Infine, pulire a fondo il tosaerba. Immergere un panno in olio e lubrificare le parti metalliche per prevenire la ruggine. Per la conservazione della batteria, vedere la sezione "Batteria".

Modello tosaerba LMZ 5800 Motore a batteria 58V Guida A spinta Larghezza di taglio 51 cm Regolazione dell'altezza 40-100 mm Pacciamatura Sì Scarico laterale No Raccogli erba 60 L Peso 27.5 kg Batteria Tipo Agli ioni di litio da 58V Capacità 4.0 Ah (200 Wh) Tempo di carica totale 120 min Modello tosaerba LMZ 5800TR Motore a batteria 58V Guida Semovente Larghezza di taglio 51 cm Regolazione dell'altezza 40-100 mm Pacciamatura Sì Scarico laterale No Raccogli erba 60 L Peso (senza batteria) 28.5 kg Batteria Tipo Agli ioni di litio da 58V Capacità 4.0 Ah (200 Wh) Tempo di carica totale 120 min29

11. Garanzia termini e condizioni

Il periodo di garanzia è di 2 anni per gli utenti finali privati nei paesi dell'UE. I prodotti venduti per uso commerciale hanno solo un periodo di garanzia di 1 anno. La garanzia copre difetti di materiale e/o fabbricazione. Restrizioni e requisiti La normale usura e la sostituzione delle parti soggette ad usura NON sono coperte da garanzia. Parti soggette ad usura, che NON sono coperte per più di 12 mesi:

• Batteria: Se la batteria non viene conservata correttamente (antigelo e ricaricata ogni 3 mesi), la durata è garantita solo per 6 mesi. La garanzia NON copre danni/guasti causati da:

• Mancanza di assistenza e manutenzione

• Cambiamenti strutturali

• Esposizione a condizioni esterne insolite

• Danni a carrozzeria, copertura, maniglie, pannelli ecc.

• Se la macchina è stata utilizzata in modo improprio o sovraccarica

• Gestione o conservazione della batteria errate

• Uso di pezzi di ricambio non originali.

• Altre condizioni in cui il Texas non può essere ritenuta responsabile. Se un caso è un reclamo in garanzia o meno è determinato in ciascun caso da un centro di assistenza autorizzato. La ricevuta è la nota di garanzia, perché dovrebbe essere sempre protetta. RICORDA: L'acquisto di pezzi di ricambio nonché qualsiasi richiesta di riparazione in garanzia, art. numero (ad es. 900700XX), anno e numero di serie devono essere sempre indicati. Si trova sull'etichetta CE situata sulla protezione di scarico posteriore!

• Ci riserviamo il diritto di modificare le condizioni e decliniamo qualsiasi responsabilità per eventuali errori di stampa30
