BRUGSANVISNING LMZ 5800TR Texas

Advarsel: Sikkerhedsinformation omkring situationer der kan ende i personskade

Advarsel: Indsæt ikke hænder eller fødder under klipperskjoldet

Advarsel: Brug kun korrekt værktøj og reservedele

Advarsel: Klingen er skarp, rør ikke ved knivbladet

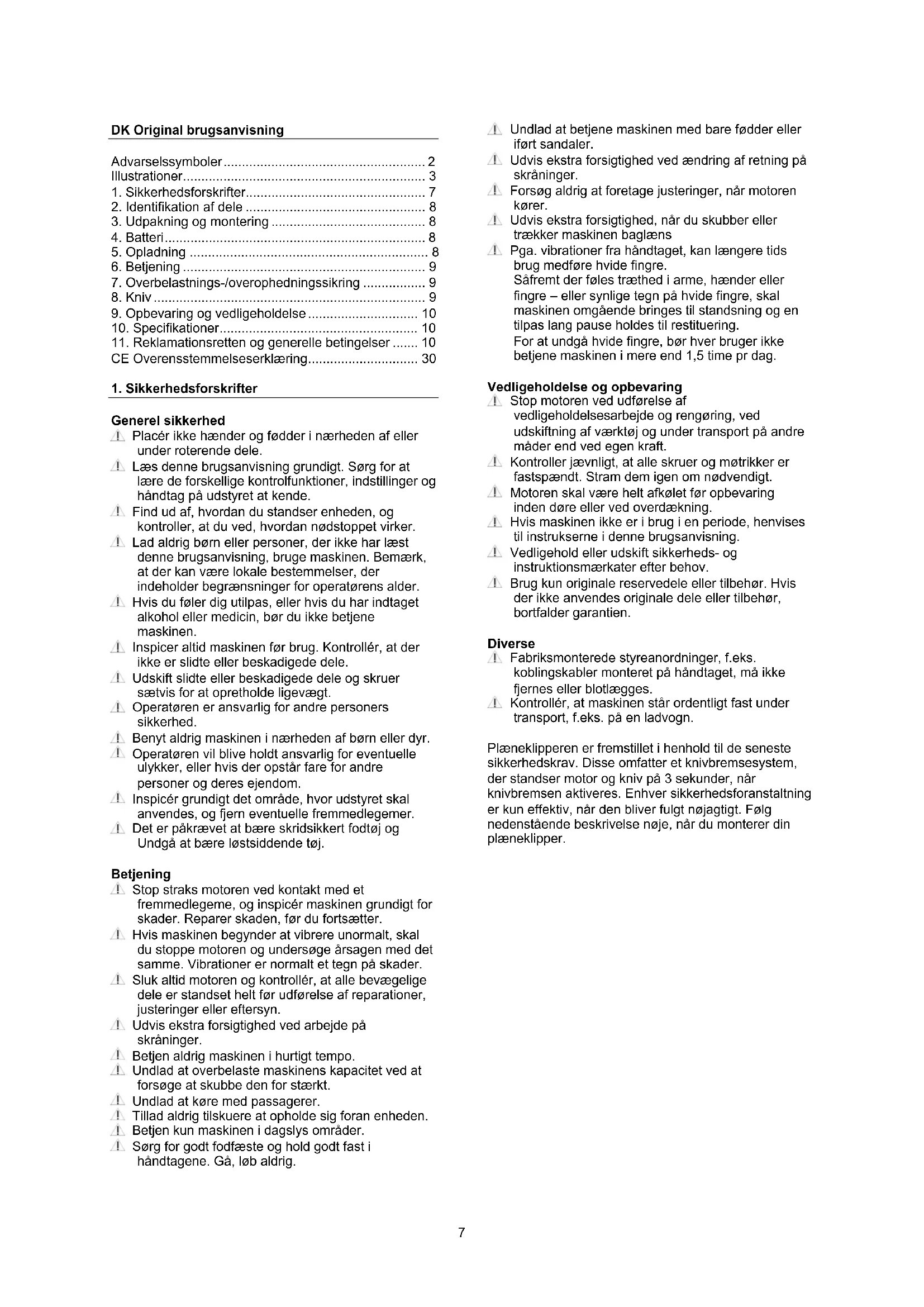

1. Sikkerhedsforskrifter

Generel sikkerhed Placér ikke hænder og fødder i nærheden af eller under roterende dele. Læs denne brugsanvisning grundigt. Sørg for at lære de forskellige kontrolfunktioner, indstillinger og håndtag på udstyret at kende. Find ud af, hvordan du standser enheden, og kontroller, at du ved, hvordan nødstoppet virker. Lad aldrig børn eller personer, der ikke har læst denne brugsanvisning, bruge maskinen. Bemærk, at der kan være lokale bestemmelser, der indeholder begrænsninger for operatørens alder. Hvis du føler dig utilpas, eller hvis du har indtaget alkohol eller medicin, bør du ikke betjene maskinen. Inspicer altid maskinen før brug. Kontrollér, at der ikke er slidte eller beskadigede dele. Udskift slidte eller beskadigede dele og skruer sætvis for at opretholde ligevægt. Operatøren er ansvarlig for andre personers sikkerhed. Benyt aldrig maskinen i nærheden af børn eller dyr. Operatøren vil blive holdt ansvarlig for eventuelle ulykker, eller hvis der opstår fare for andre personer og deres ejendom. Inspicér grundigt det område, hvor udstyret skal anvendes, og fjern eventuelle fremmedlegemer. Det er påkrævet at bære skridsikkert fodtøj og Undgå at bære løstsiddende tøj. Betjening Stop straks motoren ved kontakt med et fremmedlegeme, og inspicér maskinen grundigt for skader. Reparer skaden, før du fortsætter. Hvis maskinen begynder at vibrere unormalt, skal du stoppe motoren og undersøge årsagen med det samme. Vibrationer er normalt et tegn på skader. Sluk altid motoren og kontrollér, at alle bevægelige dele er standset helt før udførelse af reparationer, justeringer eller eftersyn. Udvis ekstra forsigtighed ved arbejde på skråninger. Betjen aldrig maskinen i hurtigt tempo. Undlad at overbelaste maskinens kapacitet ved at forsøge at skubbe den for stærkt. Undlad at køre med passagerer. Tillad aldrig tilskuere at opholde sig foran enheden. Betjen kun maskinen i dagslys områder. Sørg for godt fodfæste og hold godt fast i håndtagene. Gå, løb aldrig. Undlad at betjene maskinen med bare fødder eller iført sandaler. Udvis ekstra forsigtighed ved ændring af retning på skråninger. Forsøg aldrig at foretage justeringer, når motoren kører. Udvis ekstra forsigtighed, når du skubber eller trækker maskinen baglæns Pga. vibrationer fra håndtaget, kan længere tids brug medføre hvide fingre. Såfremt der føles træthed i arme, hænder eller fingre – eller synlige tegn på hvide fingre, skal maskinen omgående bringes til standsning og en tilpas lang pause holdes til restituering. For at undgå hvide fingre, bør hver bruger ikke betjene maskinen i mere end 1,5 time pr dag. Vedligeholdelse og opbevaring Stop motoren ved udførelse af vedligeholdelsesarbejde og rengøring, ved udskiftning af værktøj og under transport på andre måder end ved egen kraft. Kontroller jævnligt, at alle skruer og møtrikker er fastspændt. Stram dem igen om nødvendigt. Motoren skal være helt afkølet før opbevaring inden døre eller ved overdækning. Hvis maskinen ikke er i brug i en periode, henvises til instrukserne i denne brugsanvisning. Vedligehold eller udskift sikkerheds- og instruktionsmærkater efter behov. Brug kun originale reservedele eller tilbehør. Hvis der ikke anvendes originale dele eller tilbehør, bortfalder garantien. Diverse Fabriksmonterede styreanordninger, f.eks. koblingskabler monteret på håndtaget, må ikke fjernes eller blotlægges. Kontrollér, at maskinen står ordentligt fast under transport, f.eks. på en ladvogn. Plæneklipperen er fremstillet i henhold til de seneste sikkerhedskrav. Disse omfatter et knivbremsesystem, der standser motor og kniv på 3 sekunder, når knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din plæneklipper.8

3. Justering af styrhøjde

5. Højdejusteringshåndtag

8. Bagudkaster skærm

Udpakning: Se Fig. 2 Fjern plæneklipperen fra kassen. Træk maskinen ud! Kassen indeholder: A. 1 stk. plæneklipper B. 1 stk. opsamlerkasse C. 1 stk. batteri (kan være pakket separat) D. 1 stk. lader E. 1 stk. betjeningsvejledning F. 1 stk. kop holder G. 1 stk. værktøjsnøgle (til knivbolt) Montering. Se Fig. 3 Styr: Træk styret op (A) Lås midtstyret fast (B-1) Vælg styrhøjde ved at være hvilket hul nederste styrrør gøres fast til (B-2) Græsopsamler: Sæt græsopsamleren fast bag på maskinen under bafudkast skærmen. Bioklip: Isæt bioklip skærm. hvis du ønsker at slå græs med bioklip. NB: Brug ikke græsopsamleren! Vigtigt: Husk at fjerne bioklipprop, når du bruger græsopsamleren.

Advarsel: Forsøg aldrig at skille batteriet ad, kortslutte det eller udsætte det for ekstrem varme/ild, da det kan medføre personskade og permanent skade på batteriet! Batteriets kapacitet er ca. på 30% ved levering. Opladning Brug kun den originale lader med art. nr. 90070054. Før batteriet tages i brug første gang, anbefales det at lade på batteriet helt op. Batteriet har en energi indikator i enden. Tryk knappen ind og et antal LED vil lyse op. LED lys Batteri Alle LED lys er tændt Fuldt opladet (75-100%).

er tændt. Batteriet er 50%-75% opladet. LED 1, LED 2 er tændt. Batteriet er 25%-50% opladet. LED 1 tændt. Batteri er 0%-25% opladet LED 1 blinker Batteriet er tomt. Oplad batteriet. Bemærk: Indikator lysene er kun vejledende indikationer og ikke helt præcise power angivelser. Vigtigt: For at beskytte batteriet mod total afladning, vil maskinen standse, når batteriet næsten er fladt. Maskinen må ikke startes igen efter automatisk standsning, da det kan beskadige batteriet. Batteriet skal oplades, inden arbejdet fortsættes. For yderligere oplysninger, se betjeningsvejledningen der medfølger batteriet.

Fuld opladning af batteri tager cirka 60 min for 2.0 Ah batteri og 120 min for 4.0 Ah batteri. Brug kun den originale lader som medfølger produktet Forsøg ikke at oplade andre typer batterier i laderen, end de originale batterier med art. nr. 90070051 (2.0 Ah) eller 90070052 (4.0 Ah). Opladeren skal opbevares tørt og lunt (mellem 10- 25 grader) og må kun bruges indendørs. Den tilsluttes en almindelig 230V stikkontakt. Før batteriet tages i brug første gang, anbefales det at lade batteriet helt op. Overfladen på batteriet kan blive varmt under opladning. Dette er helt normalt. Batteri og lader må ikke tildækkes under opladning. Indsæt batteriet i opladeren og lade det glide på plads, så det låses fast. Der er 4 indikatorlys på laderen, som viser status og opladningsniveau på batteriet Status Oplader Fuldt opladet Evaluer Defekt batteri9 For yderligere oplysninger, se betjeningsvejledningen der medfølger batteriet. Vigtigt: Opladeren slår selv fra, når batteriet er fuldt. Det anbefales dog ikke at lade på batteriet i mere end 24 timer. Det anbefales så vidt muligt at køre batteriet helt tomt, og lade det fuldt op hver gang, da dette vil forlænge levetiden på batteriet. Men klatladning er også ok. For at fjerne batteriet fra opladeren, holdes knappen nede og batteriet trækkes ud. Før vinteropbevaring bør batteriet lades helt op og stå lunt imellem 10-20 grader. Oplad batteriet mindst hver

3. måned. Sørg for at holde ventilationsåbninger rene

og fri for snavs. Opbevar opladeren indendørs ved temperatur mellem 5-25 grader.

Sikkerhedsnøgle. Se Fig. 4 Motoren har en sikkerhedsnøgle, som er placeret under batterilåget. Hvis sikkerhedsnøgle fjernes, arbrydes strømmen til motoren og den kan ikke starte. Det anbefales altid at fjerne sikkerhedsnøglen:

• Når plæneklipperen ikke benyttes for at hindre utilsigtet start (f.eks. af mindreårige).

• Før rengøring og vedligeholdses foretages

• Når græsblokeringer fjernes For at fjerne sikkerhedsnøglen, drejes den til fri position og trækkes ud. For at indsætte sikkerhedsnøglen, indsættes den i og drejes til aktiveringspostion. Først herefter kan motoren starte. Indstilling af klippehøjde. Se Fig. 5 Plæneklipperen har 7 forskellige højdeindstillinger på hvilken højde græsset skal have. Klippehøjden spænder fra 26 mm til 90 mm Start Start aldrig plæneklipperen direkte i højt græs

1. Åben batterilåget på motoren og sæt batteriet ned i

motorenheden og klik det på plads. Luk låget Se Fig. 6

2. Sørg for sikkerhedsnøglen er aktiveret og i korrekt

4. For at aktivere plæneklipperen. Hold startknappen

(2) nede og aktiver motorstop bøjlen (3) for at starte motoren. Slip derefter startknappen. Se Fig. 7

5. Aktiver håndtag for fremdrift for at starte selvtræk

samtidig med at motorstop bøjlen holdes ind (kun LMZ 5800TR). Se Fig. 8. Bemærk: Så længe der arbejdes med maskinen skal motorstop bøjlen være aktiveret ellers stopper motoren. Justering af kørehastighed. Se Fig. 9 (kun LMZ 5800TR). Den selvkørende hastighed kan justeres elektronisk via (+) og (–) knapperne i display panelet. Vælg den hastighed som passer bedst. Hvis græsset er langt, bør hastigheden reduceres for at give et pænere klipperesultat. Stop Slip motorstop bøjle (og fremdrift håndttag) for at standse plæneklipperen og motoren. Bemærk: Knivene vil stadig rotere i op til 3 sekunder efter standsning. Lav batteri styrke Når strømmen på batteriet er lavt, skifter farven på power indikatoren på display panelet til rød. Fjerne batteri For at tage batteriet ud, tryk frigivelsesknapperne på hver side af batteriet ind og træk batteriet ud. Der er plads 2 batterier i motorenheden. Det ene batteri-kammer er kun til opbevaring af batteri. Såfremt man ønsker at skifte batteri, skal batterierne fysisk bytte plads. Arbejdstid Arbejdstiden pr opladning afhænger af flere faktorer, såsom batteries kapacitet (Ah), græsset længde, klippehøjde, klippemetoden (bioklip, opsamlingt) og kørehastighed.

7. Overbelastnings-/overophedningssikring

Overbelastningssikring Plæneklipperen er udstyret med en overbelastnings- sikring, som stopper motoren, hvis den overbelastes. Undgå at køre for hurtigt over langt græs eller sæt klippehøjden til et højere niveau. Hvis motoren slår fra, fjern batteri og fjern evt. tilstoppet græs under klippeskjoldet, i bagudkaster hullet og tøm græsopsamleren. Batteri overophedningssikring Batteriet genererer varme under brug. Hvis temperaturen når over 70

C, vil det slå fra for at beskytte batteriet mod skade. Hvis dette sker, lad batteriet køle af og genstart plæneklipperen.

• Tip plæneklipperen på siden.

• Efterse klingen for skader, revner og overdreven rust eller korrosion.

• Kontrollér, at knivbolten er fastspændt. Bemærk: En sløv kniv kan slibes! Men en kniv, der er slidt, bøjet, revnet eller på anden måde beskadiget, skal udskiftes. Montering af kniv: Se Fig. 10 Hvis du fjerner kniven for at slibe eller udskifte den, skal du bruge en gaffelnøgle og nogle kraftige handsker for at beskytte dine hænder.

1. Løsn knivbolten med det medfølgende værktøj.

Brug en træklods for at forhindre klingen i at dreje med rundt.

2. Fjern knivbolt og kniv

3. Slib eller udskift kniv.

4. Isæt kniv og knivbolt10

5. Fastspænd knivbolten med 50 Nm med det

medfølgende værktøj. Brug en træklods for at forhindre klingen i at dreje med rundt. Advarsel: En kniv skal slibes så den er i 100 % balance, ellers kan der opstå vibrationer der kan beskadige motoren. Skade på motor som følge af fejl slibning er ikke dækket af garantibestemmelserne Vi anbefaler derfor at lade et serviceværksted foretage slibningen!

9. Opbevaring og vedligeholdelse

Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer, møtrikker. Afmonter kniv og plast remskærm for regelmæssig rengøring. Sørg altid for at kniven er skarp. Hold motorenheden fri for græs og snavs. Det er en god idé at tage din plæneklipper til et årligt service tjek hos dit autoriserede serviceværksted. Se nærmeste serviceværksted på www.texas.dk. Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt rum. Rengør maskinen efter hvert brug. Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Fjern sikkerhedsnøgle før rengøring og opbevaring. Plæneklipperen kan opbevares vandret eller lodret for at spare plads. Se Fig. 11. Pas på at kabler ikke bliver klemt, når styret foldes ned. Vinteropbevaring: Sprøjt silikone spray ind i kablerne og bevæg dem. Til sidst rengøres klipperen grundigt. Vrid en klud i olie og smør de forskellige dele for at modvirke rust. For opbearing af batteri, se afsnittet ”Batteri”.

Plæneklippermodel LMZ 5800 Motor 58V batteri Fremdrift Skub Klippebredde 51 cm Højdejustering 40-100 mm Bioklip Ja Sideudkast Nej Opsamler boks 60 L Vægt (uden batteri) 27,5 kg Garanteret L

Plæneklippermodel LMZ 5800TR Motor 58V batteri Fremdrift Selvkørende Klippebredde 51 cm Højdejustering 40-100 mm Bioklip Ja Sideudkast Nej Opsamler boks 60 L Vægt 28,5 kg Garanteret L

Reklamationsperioden regnes fra købsdatoen og er gældende i 2 år for private i EU. Maskiner solgt til erhvervsbenyttelse har 1 års garanti. Reklamationen dækker mangelfuld udførelse dvs. fabrikationsfejl eller materiale- og funktionsfejl. Forbehold og krav Normal slitage og udskiftning af sliddele er IKKE omfattet af reklamationsretten. Sliddele, hvor der IKKE garanteres for holdbarheden over 12 måneder:

• Batteri: Hvis batteriet ikke er opbevaret korrekt (frostfrit og oplades hver 3. måned) garanteres der kun for 6 måneders holdbarhed. Reklamationsretten omfatter IKKE fejl eller mangler opstået som følge af:

• Manglende service og vedligeholdelse

• Konstruktionsmæssige ændringer

• At maskinen har været udsat for ydre påvirkning

• Lakskader, skader på skjold, styr, paneler m.m.

• At maskinen er blevet misligholdt eller overbelastet

• Andre forhold, som Texas A/S er uden ansvar for Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret serviceværksted. Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes. Husk: Ved anmodning om garanti reparation eller hjælp til reservedele, skal Art. no. (f.eks. 900700XX), årgang og serienummer altid oplyses. Det kan findes på CE-mærket som sidder på bagudkaster skærmen. *Vi forbeholder os ret til ændringer og tager forbehold for evt. trykfejl.11 GB Original instructions Warning symbols .......................................................... 2
