Tipo di prodotto	Kit extender HDMI HDBaseT 18G con IR
Marca	Lindy
Modello	38213 (trasmettitore) / 38214 (ricevitore)
Connettività	HDMI 2.0b, HDCP 2.2/1.4, HDBaseT via RJ45
Risoluzione massima	3840x2160@60Hz 4:4:4 8 bit, HDR 4:2:2 10/12 bit
Distanza massima	70 m (1080p) / 40 m (4K) con cavo Cat.6
Formati audio	Pass-through tutti i formati HDMI, inclusi Dolby Atmos e DTS:X
Controllo IR	Bidirezionale (30-60 kHz) con ricevitori e trasmettitori forniti
RS232	Pass-through su morsetto a 3 poli
CEC	Pass-through
PoC (Power over Cable)	Sì, alimentazione tramite un solo dispositivo
Alimentazione	24 VDC 1 A, consumo 24 W, AC 100-240 V 50/60 Hz
Scatola	Metallo, nero
Protezione ESD	±8 kV (aria), ±4 kV (contatto)
Temperatura di funzionamento	0°C a 40°C
Temperatura di stoccaggio	-20°C a 60°C
Umidità relativa	20-90% UR (senza condensa)
Contenuto del kit	Trasmettitore, ricevitore, 2 cavi IR, alimentatore 24V, manuale
Garanzia	2 anni (estensione possibile)
Sicurezza	Non aprire, uso interno, evitare l'umidità

Domande frequenti - 38213 Lindy

Come installare il kit extender Lindy 38213?

Collegare la sorgente HDMI al trasmettitore, collegare il trasmettitore al ricevitore con un cavo Cat.6 (non collegare a una rete Ethernet), quindi collegare lo schermo al ricevitore. Alimentare uno dei dispositivi con l'adattatore 24V. Accendere quindi la sorgente e lo schermo. Consultare il manuale per maggiori dettagli.

Quali risoluzioni e distanze sono supportate?

Fino a 3840x2160@60Hz 4:4:4 8 bit con HDR. Distanza massima: 70 m per 1080p, 40 m per 4K, con cavo Cat.6 monofilamento U/UTP o F/UTP.

Come funziona l'alimentazione PoC?

Il PoC (Power over Cable) consente di alimentare il ricevitore tramite il cavo di rete dal trasmettitore. È necessaria una sola alimentazione, sul trasmettitore o sul ricevitore, semplificando l'installazione quando le prese sono limitate.

Come utilizzare il controllo IR bidirezionale?

Collegare il ricevitore IR fornito alla porta IR In per ricevere i segnali, e il trasmettitore IR alla porta IR Out per trasmetterli. Posizionare i cavi con visibilità diretta tra il telecomando e l'apparecchiatura da controllare. Il segnale IR viene trasmesso in entrambe le direzioni.

Cosa fare se non viene visualizzata alcuna immagine?

Verificare che i LED Power, Link e Data siano accesi. Provare un altro cavo HDMI corto (1 m), ridurre la lunghezza del cavo di rete, riavviare nell'ordine: extender, schermo, sorgente. Se il problema persiste, testare con una risoluzione più bassa.

Questo kit è compatibile con HDCP 2.2?

Sì, supporta HDCP 2.2 e 1.4 in pass-through, garantendo la compatibilità con i contenuti protetti 4K.

Quale tipo di cavo di rete utilizzare?

Si consiglia un cavo Cat.6 monofilamento (solid core) U/UTP o F/UTP. Evitare giunzioni, prese a muro o pannelli di permutazione che possono ridurre la distanza. Non collegare mai le porte HDBaseT a una rete Ethernet.

Posso utilizzare questo kit con altre apparecchiature HDBaseT?

Sì, può essere utilizzato con un altro kit o splitter compatibile Lindy HDBaseT per una distribuzione estesa.

Dolby Atmos e DTS:X sono supportati?

Sì, l'extender trasmette in pass-through tutti i formati audio HDMI, inclusi Dolby Atmos e DTS:X, senza perdita di qualità.

Come collegare RS232?

Utilizzare il morsetto a 3 poli sul trasmettitore e sul ricevitore per collegare un PC, controller seriale o dispositivo seriale. I comandi RS232 vengono trasmessi in pass-through tra i due dispositivi.

MANUALE UTENTE 38213 Lindy

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la segunte informativa e conservate sempre quello documento con il prodotto.

La mancata osservanza di queste precauzione cui infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

Toccare i componenti interni o un cavo danneggiato cui possare uno shock elettrico che cui poo condurre alla morte.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto. Non esistono componenti utilizzabili all'interno.
La riparazione o manutenzione del prodotto cui si sono iniziata solo da personale qualificato.
Nonutilizzare mai cavi danneggiati
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi
- Questo prodotto è pensato esclusivamente per utilizzi in luoghi chiusi
Non posizionate il prodotto nelle vicinanze di sorgenti di calorie. Installatelo sempre in luoghi ben ventilati.
Non appoggiate oggetti pesanti sul prodotto o sui cavi.
Vi preghiamo di assicurarvi che agli adattatore sua fermamente inserto e bloccato in sede prima di collegarlo a una presa di corrente.

Introduzione

Vi ringraziamo per aver acquistato il kit Extender HDBaseT 18G HDMI & IR Cat.6, 70m. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY或者其他 che da un servizio di supporto technique a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attendamente quello manuale e a conservarlo per future consultagioni.

L'Extender Lindy C6 HDBaseT HDMI 18G & IR è una soluzione affidabile ad alte prestazioni per estendere signali HDMI su lunghe distance su comune cavo di rete Cat.6. Questo kit può essere utilizzato come soluzione a se stante o con uno splitter HDBaseT Lindy compatibile. Per ulteri informazioni vi preghiamo di fare riferimento al site web Lindy locale.

HDBaseT è riconosciuto a livello globale come uno standard per la distribuzione su lunga distanza utilizzando un comune cavo Cat.6 di contenti AV di alta qualità e di altri segnali che includono alimentazione, connessione Ethernet e segnali di controllo.

Grazie al supporto per risoluzioni fino a 4K Ultra HD, il segnale video appeare con incredibile limpidezza Amonge il supporto per lHDR (High Dynamic Range) consente di visualizzare contenuti on luminosità avanzata, grande contrasto di neri e bianchi and una profondità colore allargata. Questa soluzione rappresenta la scelta ideale per la creazione di installazioni di Digital Signage accattivanti in ambito retail, schermi immersivi per eventi o design stimolanti per grandi sale conferenza o aule corsi.

La funzionalità PoC (Power over Cable)aggiunge maggioreffessibilità permiettendoin alimentare l'unità riceventeattraverso il cavo Cat.6 nelle installazioni point to point. Questo consente diutilizzare un solo alimentatore per fornire corrente facendone una soluzione ideale in caso sa difficultoso reperire puncti di alimentazioni sul luogo di installation del ricevitore. Questo systemaincludeanche un ripetitore di segnali IR bidirezionale per permefter il controllo dei dispositivi collegati da entrambi i capi dell'infallazione inviando comandi al display dal lato delle sorgenti e alle sorgenti dal lato display. Questo, combinato con le funzioni di controllo CEC, consente di ottenere il controllo completo delsystemain modulo simplice e trasparente per I'utente.

I loghi e nomi HDBaseT™ e HDBaseT Alliance sono marchi registrati alla HDBaseT Alliance.

Nota bene: Le lunghezze e le risoluzioni indicate sono possibili solo con una connessione diretta fra trasmettitore e ricevitore utilizzato un cavo Cat.6 Solid Core di buona qualità. Utilizzando cavi di diverso tipo o aggiungendo prese a muro, accoppiatori o patch panel cui portare alla riduzione della distanza massime raggiungibili.

RISCHIO DI FOLGORAZIONE

Contenuto della confezione

38213

• Trasmettitore HDMI
  Ricevitore IR
  Emettitore IR
  Alimentatore 24VDC 1A Multi-country (UK, EU, US & AUS), Connettore DC a ghiera: 5.5 / 2.1mm
  Manuale Lindy 38214
  Ricevitore HDMI
  Emettitore IR
  Ricevitore IR
  Manuale Lindy

Caratteristica

Supporto risoluzioni fino a 3840x2160@60Hz 4:4:4 8bit, con supporto addizione per HDR fino a 4:2:2 10/12bit e visione dolby
Audio Pass-through per tutti i formati audio HDMI inclusi Dolby Atmos & DTS:X
Supporto PoC (Power over Cable). Consente di utilizzare un alimentatore per fornire corrente anche al ricevitore
Ripetizione dei segnali IR di controllo dei dispositivi Bidirezionale (30-60kHz)
RS-232 & CEC Pass-through
- Connetto RC di alimentazione a ghiera per evitare disconnectioni accidentali

Specifiche

Conforme HDMI 2.0b, 18Gbps
HDCP 2.2/1.4 Pass-through

Le seguenti combinazioni di distance e risoluzioni sono possibili utilizzando cavi di alta qualità Cat.6 U/UTP o F/UTP:

70m:

1920x1080@60Hz 4:4:4 8bit
- 3D@1920x1080

40m:

• 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
• 3840x2160@30Hz 4:4:4 8bit
  1920x1080@60Hz 4:4:4 8bit
• 3D@1920x1080
• Protezione ESD: ± 8kV (scarica in aria)
  Human Body Model: ± 4kV (scarica a contatto diretto)
• Temperatura Operativa: 0°C - 40°C (32°F - 104°F)
• Temperatura di immagazzinamento: -20°C - 60°C (-4°F - 140°F)
• Umidità Relativa: 20 - 90% RH (senza condensa)
• Telaio in metallo
  Colore: Nero
• Alimentazione richiesta: AC100-240V 50/60Hz
  Consumo:24W

Installazione e Utilizzo

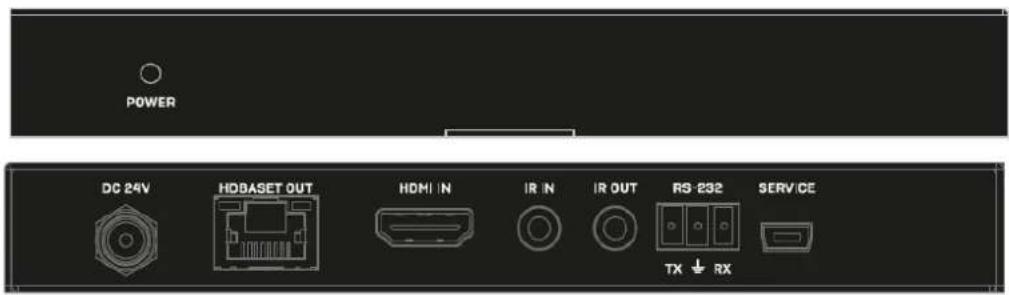

Trasmettitore:Fronte e Retro dell'unità

1. Power LED: Indica la presenza di alimentazione
2. DC 24V: Collegate l'alimentatore 24VDC 1A ad una presa di corrente AC e il connettore DC con ghiera a esta porta assicurandolo tramite la ghiera integrata. E' sufficiente alimentare solo il trasmettitore o solo il ricevitore.
3. HDBaseT Out: Porta HDBaseT Output. Collegate un ricevitore HDBaseT compatibile con un singolo cavo Cat.6 o superiore per trasmettere tutti i segnali. Vi preghiamo di non connetterlo ad una normale porta di rete.
4. HDMI In: da connettere alla sorgente HDMI.
5. IR In: colologue a esta porta il cavo Ricevitore IR fornito. Assicuratevi che il sensore sia visibile dal punto in cui utilizzerete il telecomando.
6. IR Out: Collegate a esta porta il cavo trasmettitore IR. Posizione l'emettitore in vista del sensore IR del disposativo da controllare.
7. RS-232: Collegate Questa porta ad un PC, Controller Seriale o a un dispositivo Seriale tramite un morsetto phoenix a 3 vie per la trasmissione passante dei segnali e comandi RS-232.
8. Service: Riservato per uso futuro
9. LED Link:

Illuminato in Verde: il collegamento è attivo e funzionante

Non Illuminato: Collegamento non attivo

1. LED Data Signal:

Illuminato in Arancione: il segnale HDMI è presente

Non Illuminato: Nessun segnale HDMI rilevato

Ricevitore:Fronte e Retro dell'unità

1. Power LED: Indica la presenza di alimentazione
2. DC 24V: Collegate l'alimentatore 24VDC 1A ad una presa di corrente AC e il connettore DC con ghiera a esta porta assicurandolo tramite la ghiera integrata. É sufficiente alimentare solo il trasmettitore o solo il ricevitore.
3. HDBaseT In: Porta HDBaseT Input. Collegate un trasmettitore HDBaseT compatible con un singolo cavo Cat.6 o superiore per trasmettere tutti i segnali. Vi preghiamo di non connetterlo ad una normale porta di rete.
4. HDMI Out: da connettere allo schermo HDMI.
5. IR In: collegate a但这a porta il cavo Ricevitore IR fornito. Assicuratevi che il sensore sua visibile dal punto in cui utilizzerete il telecomando.
6. IR Out: Collegate a questa porta il cavo trasmettitore IR. Posizionate l'emettitore in vista del sensore IR del dispositivo da controllare.
7. RS-232: Collegate Questa porta ad un PC, Controller Seriale o a un dispositivo Seriale tramite un morsetto phoenix a 3 vie per la trasmissione passante dei segnali e comandi RS-232.
8. Service: Riservato per uso futuro
9. LED Link: Illuminato in Verde: il collegamento è attivo e funzionante. Non Illuminato: Collegamento non attivo
10. LED Data Signal: Illuminato in Arancione: il segnale HDMI è presente. Non Illuminato: Nessun segnale HDMI rilevato

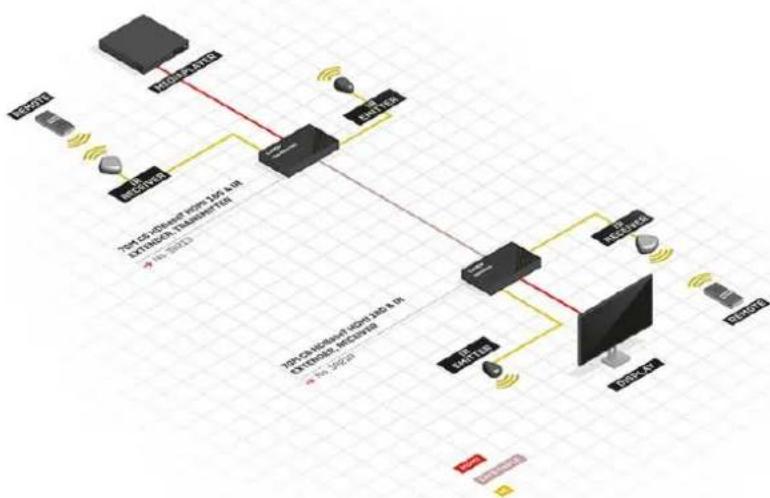

Important! Prima di iniziare l'installazione assicuratevi che tutti i dispositivi coinvolti siano spenti.

1. Collegate la sorgente HDMI all'unità trasmittenteutilizzando un cavo HDMI.
2. Collegate un capo del cavo Cat.6/7 alla porta HDBaseT Out del trasmettitore e l'alto alla porta HDBaseT In del ricevitore. Raccomandiamo l'utilizzo di cavi U/UTP o F/UTP solid core. Per le lunghezze fate riferimento alla sezione "Specifiche" di quello manuale.
3. Utilizzate un'alto cavo HDMI per connettere lo schermo HDMI alla porta HDMI Out dell'unità ricevente.
4. Inserite il connettore DC con ghiera all'unità trasmittente o a quella riceveente per accendere le unità.
5. Accendete la sorgente e lo schermo per completare l'installazione.

In aggiunta ai passi dell'installazione descritti sopra poteteanche utilizzare le seguenti funzioni opzionali di questo systema di extender.

Seriale RS-232

L'unità trasmittente e quella ricevente sono entrambi forniti di connettori per morsetti phoenix per l'estensione di segnali seriali di controllo.

Segnali di controlo IR

L'unità trasmittente e quella ricevente sono entrambi forniti di una porta IR In e una IR Out con due paia di cavi di estensione IR forniti a corredo. Questoistema di estensione consente di controllare un dispositivo via telecomando IR da lato ricevitatore a quello trasmettitore e viceversa.

Ricevitore IR

Risoluzione dei problemi

Non compare alcuna imagine sullo schermo

É noting che esistono differenze significative fra le varie marche di schermi HDMI 18G 4K@60Hz differenti quando si utilizzando cavi di diverso tipo e lunghezze e andere collegando porte di ingresso differenti sul medesimo dispositivo. Nel caso dovessero sorgere problemi di visualizzazione provate a seguire i seguenti passi fino a quando il problema stesso non viene risolto

• Provate ad utilizzato un ingresso HDMI differente sullo schermo.
• Riducete la lunghezza dei cavi HDMI in ingresso e uscita ad 1m
• Provate ad'utilizzare un cavo HDMI da 1m differente.
• Controllate che il connettore DC dell'alimentatore sia fermamente connesso e che il LED power sa illuminato su entrambé le unità Ricevente e Trasmittente.
• Controllate che il cavo Cat.6/7 sia connesso correttamente e che i LED Connection sulla sinistra delle porte HDBaseT In e Out siano accesi.
• Controllare che i LED HDMI Indicator sulla destra delle porte HDBaseT In e Out siano accessi. Se sono spenti spegnete e riaccendete sorge e schermo.
• Per diversi dispositivi HDMI più essere utile disconnettere e riconnettere il cavo HDMI per effettuare nuovamente l'inizializzazione della sessione di riconoscimento e trasmissione HDMI.
• Spegnete tutti i dispositivi e accendeteli in quello ordine: prima l'extender, poi lo schermo ed infine la sorgente.
• Riducete la lunghezza dei cavi Cat.6/7 o HDMI utilizzati o provate ad utilizzato cavi di qualità superiore.

Lindy controlla regolarmente e soppone a test il proprio range di prodotti per assicurare la massima compatibilità e le migliori prestazioni. Verificate se esistono versioni più aggiornate di quello manuale sul除去 Lindy cercando il prodottotramite il numero di articolo e controllingo poi nella sezione Downloads.

CE Certification

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito simplicamentegettare queste apparecchiature, devono essere riciclate. Ogni stato membrdo dell'EU hatramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
