Produkttyp	HDMI HDBaseT 18G Extender-Kit mit IR
Marke	Lindy
Modell	38213 (Sender) / 38214 (Empfänger)
Konnektivität	HDMI 2.0b, HDCP 2.2/1.4, HDBaseT über RJ45
Maximale Auflösung	3840x2160@60Hz 4:4:4 8 Bit, HDR 4:2:2 10/12 Bit
Maximale Entfernung	70 m (1080p) / 40 m (4K) mit Cat.6 Kabel
Audioformate	Durchleitung aller HDMI-Formate, einschließlich Dolby Atmos und DTS:X
IR-Steuerung	Bidirektional (30-60 kHz) mit mitgelieferten Empfängern und Sendern
RS232	Durchleitung über 3-polige Klemme
CEC	Durchleitung
PoC (Power over Cable)	Ja, Stromversorgung über ein Gehäuse
Stromversorgung	24 VDC 1 A, Verbrauch 24 W, AC 100-240 V 50/60 Hz
Gehäuse	Metall, schwarz
ESD-Schutz	±8 kV (Luft), ±4 kV (Kontakt)
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 60°C
Relative Luftfeuchtigkeit	20-90% RH (nicht kondensierend)
Kit-Inhalt	Sender, Empfänger, 2 IR-Kabel, 24V Netzteil, Handbuch
Garantie	2 Jahre (Verlängerung möglich)
Sicherheit	Nicht öffnen, Innenraumgebrauch, Feuchtigkeit vermeiden

Häufig gestellte Fragen - 38213 Lindy

Wie installiere ich das Lindy 38213 Extender-Kit?

Schließen Sie die HDMI-Quelle an den Sender an, verbinden Sie den Sender mit einem Cat.6-Kabel mit dem Empfänger (nicht an ein Ethernet-Netzwerk anschließen) und schließen Sie dann den Bildschirm an den Empfänger an. Versorgen Sie eines der Geräte mit dem 24V-Netzteil. Schalten Sie dann Quelle und Bildschirm ein. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch.

Welche Auflösungen und Entfernungen werden unterstützt?

Bis zu 3840x2160@60Hz 4:4:4 8 Bit mit HDR. Maximale Entfernung: 70 m für 1080p, 40 m für 4K, mit einem Cat.6 Einzelader U/UTP oder F/UTP Kabel.

Wie funktioniert die PoC-Stromversorgung?

PoC (Power over Cable) ermöglicht die Stromversorgung des Empfängers über das Netzwerkkabel vom Sender aus. Es ist nur ein Netzteil erforderlich, entweder am Sender oder am Empfänger, was die Installation bei begrenzten Steckdosen vereinfacht.

Wie verwende ich die bidirektionale IR-Steuerung?

Schließen Sie den mitgelieferten IR-Empfänger an den IR-In-Anschluss an, um Signale zu empfangen, und den IR-Sender an den IR-Out-Anschluss, um sie zu senden. Platzieren Sie die Kabel mit direkter Sichtverbindung zwischen der Fernbedienung und dem zu steuernden Gerät. Das IR-Signal wird in beide Richtungen übertragen.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob die LED Power, Link und Data leuchten. Versuchen Sie ein anderes kurzes HDMI-Kabel (1 m), reduzieren Sie die Länge des Netzwerkkabels, starten Sie in dieser Reihenfolge neu: Extender, Bildschirm, Quelle. Wenn das Problem weiterhin besteht, testen Sie mit einer niedrigeren Auflösung.

Ist dieses Kit HDCP 2.2 kompatibel?

Ja, es unterstützt HDCP 2.2 und 1.4 im Durchleitungsmodus und gewährleistet die Kompatibilität mit geschützten 4K-Inhalten.

Welchen Netzwerkkabeltyp verwenden?

Ein Cat.6 Einzelader (Solid Core) U/UTP oder F/UTP Kabel wird empfohlen. Vermeiden Sie Kupplungen, Wandsteckdosen oder Patchpanels, die die Entfernung verringern können. Schließen Sie die HDBaseT-Ports niemals an ein Ethernet-Netzwerk an.

Kann ich dieses Kit mit anderen HDBaseT-Geräten verwenden?

Ja, es kann mit einem anderen kompatiblen Lindy HDBaseT-Kit oder Splitter zur erweiterten Verteilung verwendet werden.

Werden Dolby Atmos und DTS:X unterstützt?

Ja, der Extender leitet alle HDMI-Audioformate durch, einschließlich Dolby Atmos und DTS:X, ohne Qualitätsverlust.

Wie schließe ich RS232 an?

Verwenden Sie die 3-polige Klemme am Sender und Empfänger, um einen PC, seriellen Controller oder ein serielles Gerät anzuschließen. RS232-Befehle werden zwischen den beiden Geräten durchgeleitet.

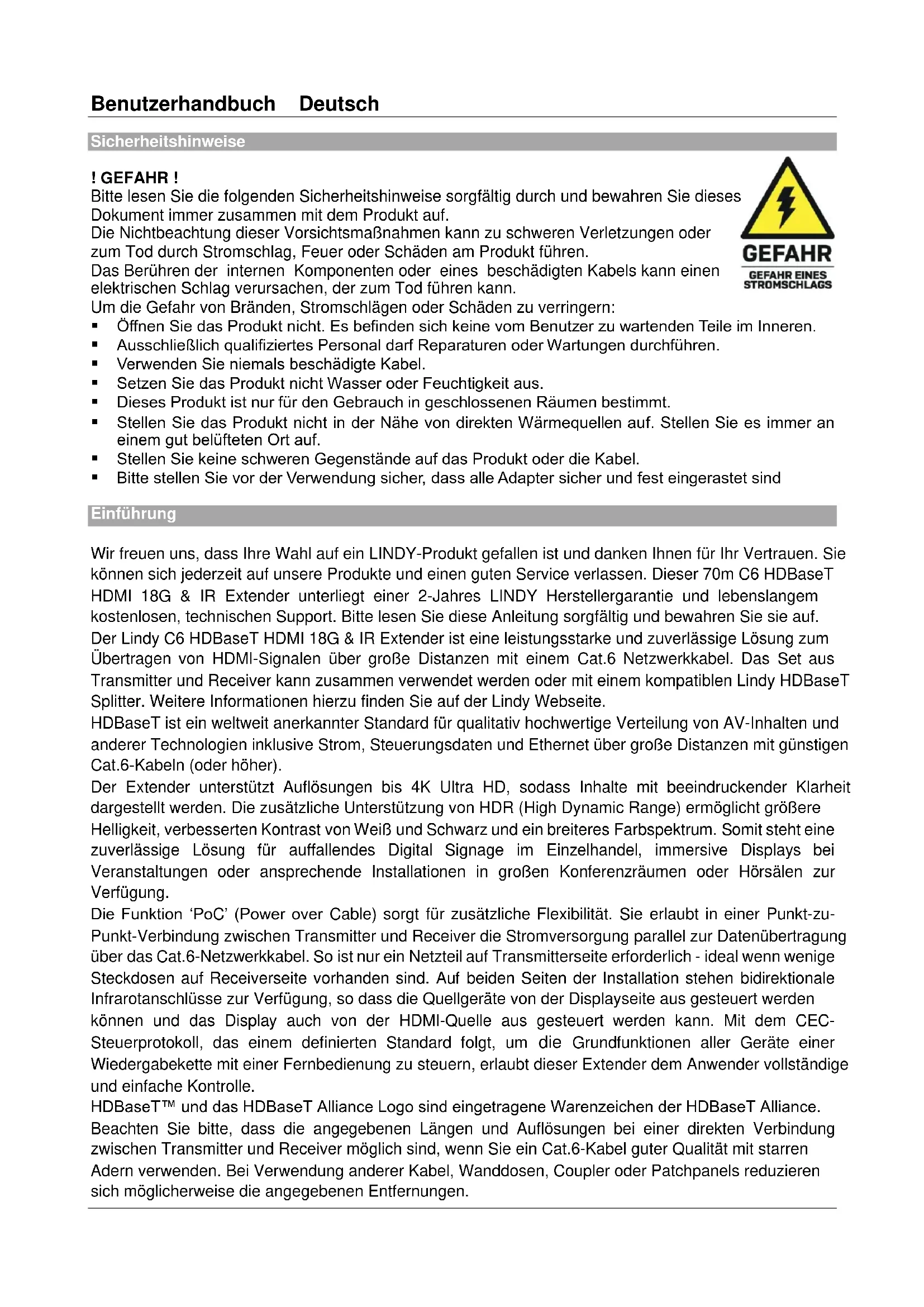

BEDIENUNGSANLEITUNG 38213 Lindy

Verwenden Sie AUSSCHLIEBLICH eine direkte Kabelverbindung zwischen den HDBaseT Anschlüssen aber NIEMALS eine Netzwerkverbindung oder Ethernet oder irgendwelche aktiven Komponenten

!!! ATTENTION !!!

Bitte lesen Sie die folgenden Sicherheitschinweise sorgfältig durch und bewahren Sie these Dokument immer zusammen mit dem Produkt auf.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.

Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.

Um die Gefahr von Branden, Stromschlagen oder Schaden zu verringn:

• Offnen Sie das Produkt nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
  Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführten.
• Verwenden Sie niemals beschädigte Kabel.
• Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
• Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
• Stellen Sie das Produkt nicht in der Höhe von direkten Wärmequellen auf. Stellen Sie es immer an einem gut belufteten Ort auf.
• Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
• Bittle stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind

Einführung

Wir freuen uns, dass ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen gute Service verlassen. Diese 70m C6 HDBaseT HDMI 18G & IR Extender unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support.itte lessen Sie diese Anleitung sorgfältig und bewahren Sie sie auf. Der Lindy C6 HDBaseT HDMI 18G & IR Extender ist eine leistungsstarke und zuverlassicige Lösung zum Übertragen von HDMI-Signalen über große Distanzen mit einem Cat.6 Netzwerkkabel. Das Set aus Transmitter und Receiver kann zusammen verwendet werden oder mit einem kompatiblen Lindy HDBaseT Splitter. Weitere Informationen hierzu finden Sie auf der Lindy Webseite.

HDBaseT ist ein weltweit anerkannter Standard für qualitativ hochwertige Verteilung von AV-Inhalten und anderer Technologien inklusive Strom, Steuerungsdaten und Ethernet über große Distanzen mit gänstigen Cat.6-Kabeln (oder hoher).

Der Extender Unterstützung Auflösungen bis 4K Ultra HD, sodass Inhalte mit beeindruckender Klarheit dargestellt werden. Die zusätzliche Unterstützung von HDR (High Dynamic Range) ermitteligt größere Helligkeit, verbesserten Kontrast von Weiß und Schwarz und ein breiteres Farbspektrum. Somit steht eine zuverlässige Lösung für auffallendes Digital Signage im Einzelhandel, immersive Displays bei Veranstaltungen oder ansprechende Installationen in große Konferenzräumen oder Hörsalen zur Verfugung.

Die Funktion 'PoC' (Power over Cable) sorgt für zusätzliche Flexibilität. Sie erlaubt in einer Punkt-zu-Punkt-Verbindung zwischen Transmitter und Receiver die Stromversorgung parallel zur Datenübertragung über das Cat.6-Netzwerkkabel. So ist nur ein Netzteil auf Transmitterseite erforderlich - ideal wenn weniger Steckdosen auf Receiverseite vorhanden sind. Auf beiden Seiten der Installation stehen bidirektionale Infrarotanschlüsse zur Verfugung, so dass die Quellgeräte von der Displayseite aus gesteuert werden können und das Display auch von der HDMI-Quelle aus gesteuert werden kann. Mit dem CEC-Steuerprotokoll, das einem definierten Standard folgt, um die Grundfunktionen aller Geräte einer Wiedergabekette mit einer Fernbedienung zu steuern, erlaubt dieser Extender dem Anwender vollständige und einfache Kontrolle.

HDBaseT™ und das HDBaseT Alliance Logo sind eingetragene Warenzeichen der HDBaseT Alliance. Beachten Sieitte, dass die angegebenen Längen und Auflösungen bei einer direkten Verbindung zwischen Transmitter und Receiver möglich sind, wenn Sie ein Cat.6-Kabel gutter Qualität mit starren Adern verwenden. Bei Verwendung anderer Kabel, Wanddosen, Coupler oder Patchpanels reduzieren sich möglicherweise die angegebenen Entfernungen.

Lieferumfang

38213

HDMI Transmitter
IR Receiver
IR Emitter
24VDC 1A Netzteil 'Multi-Country' (UK, EU, US & AUS), DC-Buchse mit Schraubanschluss: 5.5/2.1mm
Lindy Handbuch 38214
HDMI Receiver
IR Emitter
IR Receiver
Lindy Handbuch

Eigenschaften

• Unterstützt Auflösungen bis 3840x2160@60Hz 4:4:4 8Bit, mit HDR-Unterstützung bis 4:2:2 10/12Bit und Dolby Vision
  Audio Pass-Through aller HDMI-Audioformate inklusive Dolby Atmos & DTS:X
• Unterstutz PoC (Power over Cable), d.h. es ist nur ein Netzteil auf einer Seite der Installation erforderlich
• Bidirektionale IR-Steuerung (30-60kHz) der Geräte über den Extender
  RS-232 & CEC Pass-Through
  DC-Buchse mit Schraubanschluss für eine sichere Stromversorgung

Spezifikationen

HDMI 2.0b, kompatibel mit 18Gbit/s
HDCP 2.2/1.4 Pass-Through

Die folgenden Kombinationen aus Distanz und Auflösung sind möglich, wenn qualitativ hochwertige Cat.6 U/UTP oder F/UTP Kabel verwendet werden:

70m:

1920x1080@60Hz 4:4:4 8Bit
- 3D@1920x1080

40m:

• 3840x2160@60Hz 4:4:4 8Bit / 4:2:2 12Bit
• 3840x2160@30Hz 4:4:4 8Bit
  1920x1080@60Hz 4:4:4 8Bit
• 3D@1920x1080
• ESD-Schutz: ±8kV (Luftspaltentladung)
  Human Body Model: ± 4kV (Kontaktentladung)
• Betriebstemperatur: 0°C - 40°C (32°F - 104°F)
  Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
• Relative Feuchtigkeit: 20 - 90% RH (nicht kondensierend)
  Metalgehause
  Farbe: Schwarz
  Strombedarf: AC100-240V 50/60Hz
  Stromverbrauch: 24W

Installation und Betrieb

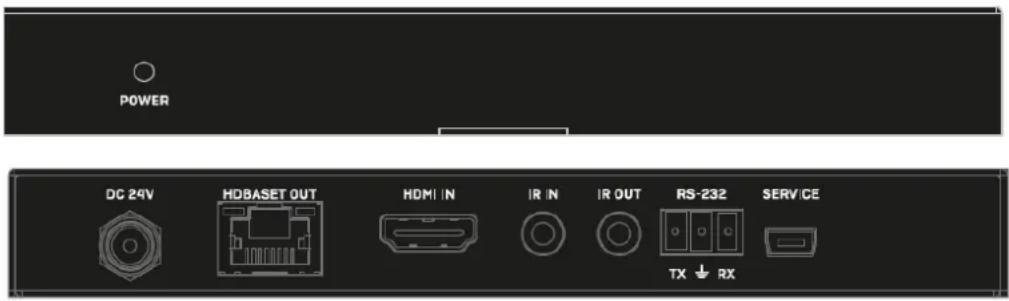

Transmitter Vorder- und Rückseite:

1. Power LED: Zeigt Spanningsversorgung an.
2. DC 24V: SchlieBen Sie das 24VDC 1A Netzteil an einer Steckdose und am Transmitter oder Receiver an. Das Netzteil ist nur auf einer Seite der Installation erforderlich.
3. HDBaseT Out: HDBaseT-Ausgangsport. Zum Anschluss eines kompatiblen HDBaseT Receivers mit einem Cat.6 (oder hoher) Kabel für alle Datensignale. Nicht zum Anschluss an einen Netzwerkport!
4. HDMI In: Zum Anschluss an ein HDMI-Quellgerät.
5. IR In: Zum Anschluss des beiliegenden IR-Receiverkabels zum Empfang des IR-Signals. Achten Sie darauf, dass die Fernbedienung direkte Sichtverbindung zum IR Extender hat.
6. IR Out: Zum Anschluss des beiliegenden IR-Transmitterkabels zum Senden des IR-Signals. Achten Sie darauf, dass der IR Transmitter direkte Sichtverbindung zu den Geräten hat, die bedient werden sollen.
7. RS-232: Zum Anschluss eines PCs, eines seriellen Controllers oder Geräts mit einer 3-poligen Phoenix Contact Anschlussklemme für die Übertragung von RS-232-Befehlen.
8. Service: Reserviert für zukünftige Anwendungen.
9. Link-LED:

a. LED leuchtet grün: Verbindung ist in Ordnung
b. LED leuchtet nicht: Keine Verbindung

1. Datensignal-LED:

a. LED leuchtet orange: Signal ist in Ordnung
b. LED leuchtet nicht: Kein HDMI-Signal

Receiver Vorder- und Rückseite:

1. Link-LED:

2. Power LED: Zeigt Spannungsversorgung an

3. DC 24V: SchlieBen Sie das 24VDC 1A Netzteil an einer Steckdose und am Transmitter oder Receiver an. Das Netzteil ist nur auf einer Seite der Installation erforderlich
4. HDBaseT In: HDBaseT-Eingangsgoart. Zum Anschluss eines kompatiblen HDBaseT Transmitters mit einem Cat.6 (oder hoher) Kabel fur alle Datensignale. Nicht zum Anschluss an einen Netzwerkport!
5. HDMI Out: Zum Anschluss eines HDMI Displays.
6. IR In: Zum Anschluss des beiliegenden IR-Receiverkabels zum Empfang des IR-Signals. Achten Sie darauf, dass die Fernbedienung direkte Sichtverbindung zum IR Extender hat.
7. IR Out: Zum Anschluss des beiliegenden IR-Transmitterkabels zum Senden des IR-Signals. Achten Sie darauf, dass der IR Transmitter direkte Sichtverbindung zu den Geräten hat, die bedient werden sollen.
8. RS-232: Zum Anschluss eines PCs, eines seriellen Controllers oder Geräts mit einer 3-poligen Phoenix Contact Anschlussklemme für die Übrtragung von RS-232-Befehlen.
9. Service: Reserviert für zukünftige Anwendungen.

a. LED leuchtet grün: Verbindung ist in Ordnung
b. LED leuchtet nicht: Keine Verbindung

1. Datensignal-LED:

a. LED leuchtet orange: Signal ist in Ordnung
b. LED leuchtet nicht: Kein HDMI-Signal

Achtung! Bevor Sie mit der Installation beginnen, müssen alle Geräte ausgeschaltet sein.

1. Schlieben Sie eine HDMI-Quelle mit einem HDMI-Kabel am Transmitter an.
2. Schließen Sie ein Ende des Cat.6/7 Kabels am HDBaseT-Ausgangsport des Transmitters an und das andere Ende am HDBaseT-Eingangsport des Receivers. Wir empfehlen U/UTP oder F/UTP Installationskabel mit starren Adern. Informationen zu den Kabellängen finden Sie in this dem Handbuch unter „Spezifikationen".
3. Mit einem weiteren HDMI-Kabel verbinden Sie ein HDMI Display mit dem HDMI-Ausgangsport des Receivers.
4. Verbinden Sie das Netzteil mit dem Transmitter oder Receiver und schalten Sie ein.
5. Schalten Sie dann das Quellgerät und das Display ein. Die Installation ist nun abgeschlossen.

Der HDMI 18G Extender Unterstützung auch die folgenden zusätzlichen/optionalen Funktionen:

RS-232 Seriell

Transmitter und Receiver bieten eine serielle Verbindung über Phoenix-Anschlussklemmen zum Übertragen von Steuersignalen.

Infrarotsteuerung

Transmitter und Receiver verfügen jeweils über einen IR-Ein- und Ausgangsport mit 2 Paar IR-Verlängerungskabeln. Die Verlängerungskabel erlauben die Verwendung einer IR-Fernbedienung vom Transmitter zum Receiver oder umgekehrt.

IR Receiver

IR Emitter

Fehlersuche

Der Bildschirm zeigt kein Bild.

Es gibt große Unterschiede bei Kabellängen-/typen und)sagar Eingangsgoods, die mit verschiedene Display-Modellen mit HDMI 18G 4K@60Hz Auflösungen verwendet werden konnen. Gehen Sie bei Problemenitte folgendermaBen vor:

• Verwenden Sie einen anderen Eingangsport des Displays.
• Reduzieren Sie die Kabellänge am Ein- und Ausgang auf jeweils 1m.
• Verwenden Sie ein anderes 1m langes HDMI-Kabel.
• Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Power LEDs auf Transmitter und Receiver leuchten.
• Überprüfen Sie, ob das Cat.6/7 Kabel korrekt angeschlossen ist und die Verbindungs-LED auf der linken Seite der HDBaseT-Ein- und Ausgangsports leuchtet.
• Überprüfen Sie, ob die HDMI-LED auf der rechten Seite der HDBaseT Ein- und Ausgangsports leuchtet; falls dies nicht der Fall ist, schalten Sieitte das Quellgerät und das Displayomal aus und wieder ein.
• Bei einigen HDMI-Geräten kann es hilfreich sein, die HDMI-Verbindung zu trennen und erneut anzuschreiben, um ein HDMI Handshake und eine -Erkennung neu zu initieren.
• Schalten Sie alle Geräte aus und dann in dieser Reihenfolge wieder ein: Extender, Display und zum Schluss das Quellgerät.
• Reduzieren Sie die Länge des Cat.6/7 oder HDMI-Kabels oder verwenden Sie ein hoherwertiges Kabel.

Lindy überprüft und testet regelmäßig das Produktsortiment, um maximale Kompatibilität und Performance zu gewährleisten. Die aktuellste Version theses Handbuch's finden Sie immer auf der Lindy Webseite, indem Sie nach der entsprechenden Artikelnummer suchen.

CE Konformitätserklarung

Dieses Produkt entspricht den einschlädigen EMV Richtlinien der EU für IT-Equipment undarf nur zusammen mit abgeschirmten Kabeln verwendet werden.

These Geräte wurden unter Berücksichtigung der RoHS Vorgaben hergestellt.

Die formelle Konformitätserklung konnen wir Ihnen auf Anforderung zur Verfugung stellen

FCC Certification

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für diese Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Hersteller-garantie ab Kaufdatum. Die detailierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.

Hersteller / Manufacturer (EU):

LINDY-Elektronik GmbH LINDY Electronics Ltd

Markircher Str. 20 Sadler Forster Way

68229 Mannheim Stockton-on-Tees, TS17 9JY

Germany England

Email: [e-mail], T: [phone] [e-mail], T: [phone]

Germany / Deutschland Rücknahme Elektroschrott und Batterie-Entsorgung

Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling von Elektro- und Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgerätegesetz - ElektroG in deutsches Recht umgesetzt. Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese Geräte müssen den Sammel- und Rückgabesystemen zugeführrt werden! Dort werden sie kostenlos entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller.

LINDY bietet deutschen Endverbrauchern ein kostenloses Rucknahmesystem an, beachten Sieitte, dass Batterien und Akkus den Produktven vor der Rückgabe an das Rucknahmesystem entnommen werden mssen und uber die Sammel- und Ruckgabesysteme fur Batterien separat entsorgt werden mssen. Ausfuhrliche Informationen zu diesen Themen finden Sie stets aktuell auf der LINDY Webseite im Fußbereich.
