32675 - Analizzatore di segnale HDMI Lindy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Analizzatore e generatore di segnali HDMI 2.0 18G
Marca	Lindy
Modello	32675
Dimensioni (L x P x A)	130 x 89 x 14 mm
Larghezza di banda	18 Gbit/s
Risoluzione massima	3840 x 2160 @ 60 Hz, 4:4:4, 8 bits
Profondità di colore regolabile	8 bits, 10 bits, 12 bits, 16 bits
Supporto HDCP	Versione 2.2 e 1.4
Mire di test generate	3 mire: 3840x2160@60 Hz, 1920x1080@60 Hz, 1280x720@60 Hz
Modalità di funzionamento	Sorgente, Display (Sink), Cavo
Display	Schermo LCD
Alimentazione	Batteria integrata ricaricabile tramite micro-USB (3 ore)
Porte	1 x HDMI IN, 1 x HDMI OUT, 1 x Micro-USB (carica e aggiornamento firmware)
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 60 °C
Umidità relativa	20 a 90 % UR (senza condensa)
Contenuto della confezione	Analizzatore, cavo micro-USB, manuale
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Non esporre all'umidità o a temperature estreme.

Domande frequenti - 32675 Lindy

Come utilizzare la modalità Sorgente?

Collegare l'analizzatore a un display tramite la porta HDMI OUT. Utilizzare i pulsanti per selezionare MODE e poi SOURCE. Scegliere la risoluzione e la mire di test con i pulsanti UP/DOWN e ENTER.

Come testare un cavo HDMI?

Assicurarsi che il cavo sia collegato tra l'analizzatore e i dispositivi. Selezionare MODE e poi CABLE. Tenere premuto ENTER per circa 5 secondi per avviare il test. Il risultato mostra PASS o NG.

Cosa significano i risultati 'PASS' o 'NG' nella modalità Cavo?

PASS indica che il tasso di errore del segnale è inferiore a 10^-6. NG significa che il tasso di errore supera questa soglia, suggerendo un cavo o un collegamento di scarsa qualità.

Qual è la durata della batteria?

La batteria integrata si ricarica in circa 3 ore tramite la porta micro-USB. L'autonomia dipende dall'uso, ma il dispositivo passa in modalità risparmio energetico dopo 1 minuto di inattività per preservare la batteria.

Quali risoluzioni e frequenze sono supportate?

La risoluzione massima è 3840x2160 a 60 Hz con 4:4:4 e 8 bit. Le mire di test predefinite sono 3840x2160@60 Hz, 1920x1080@60 Hz e 1280x720@60 Hz.

L'analizzatore supporta HDCP?

Sì, supporta HDCP versioni 2.2 e 1.4. Le informazioni HDCP vengono visualizzate nella modalità Display.

Come utilizzare la modalità Display (Sink)?

Collegare una sorgente HDMI alla porta HDMI IN e un display alla porta HDMI OUT. Selezionare MODE e poi SINK. Le informazioni della sorgente (risoluzione, spazio colore, HDCP) vengono visualizzate sullo schermo LCD dopo 3 a 5 secondi.

Cosa fare se lo schermo LCD rimane spento o non risponde?

Assicurarsi che la batteria sia carica. Collegare l'analizzatore a una fonte di alimentazione tramite micro-USB. Se il dispositivo è in modalità risparmio energetico, premere un pulsante qualsiasi per risvegliarlo.

Posso aggiornare il firmware?

Sì, la porta micro-USB consente gli aggiornamenti del firmware. Collegare l'analizzatore a un computer e seguire le istruzioni fornite da Lindy.

Quali cavi HDMI sono consigliati per un test affidabile?

Utilizzare cavi HDMI di alta qualità certificati per 18 Gbit/s (HDMI 2.0) per ottenere risultati di test precisi. Cavi di scarsa qualità possono influenzare il risultato della modalità Cavo.

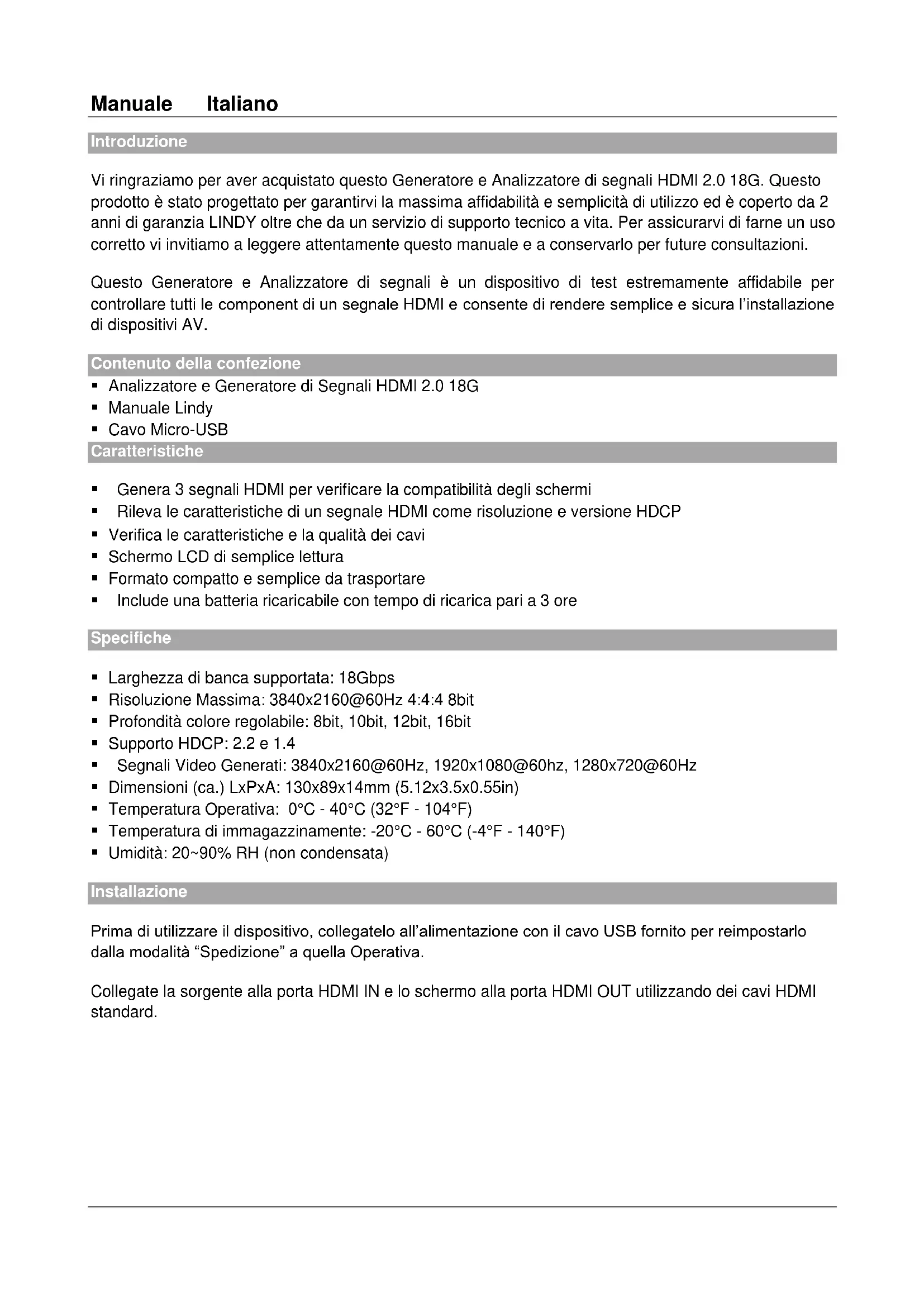

MANUALE UTENTE 32675 Lindy

Vi ringraziamo per aver acquistato questo Generatore e Analizzatore di segnali HDMI 2.0 18G. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

Questo Generatore e Analizzatore di segnali è un dispositivo di test estremamente affidabile per controllare tutti le component di un segnale HDMI e consente di rendere semplice e sicura l'installazione di dispositivi AV.

Contenuto della confezione

■ Analizzatore e Generatore di Segnali HDMI 2.0 18G
■ Manuale Lindy
Cavo Micro-USB

Caratteristiche

• Genera 3 segnali HDMI per verificare la compatibilità degli schermi
• Rileva le caratteristiche di un segnale HDMI come risoluzione e versione HDCP
• Verifica le caratteristiche e la qualità dei cavi
  ■ Schermo LCD di semplice lettura
• Formato compatto e semplice da trasportare
• Include una batteria ricaricabile con tempo di ricarica pari a 3 ore

Specifiche

■ Larghezza di banca supportata: 18Gbps
■ Risoluzione Massima: 3840x2160@60Hz 4:4:4 8bit
■ Profondità colore regolabile: 8bit, 10bit, 12bit, 16bit
■ Supporto HDCP: 2.2 e 1.4
■ Segnali Video Generati: 3840x2160@60Hz, 1920x1080@60hz, 1280x720@60Hz
■ Dimensioni (ca.) LxPxA: 130x89x14mm (5.12x3.5x0.55in)
- Temperatura Operativa: 0°C - 40°C (32°F - 104°F)
- Temperatura di immagazzinamente: -20°C - 60°C (-4°F - 140°F)
■ Umidità: 20\~90% RH (non condensata)

Installazione

Prima di utilizzare il dispositivo, collegatelo all'alimentazione con il cavo USB fornito per reimpostarlo dalla modalità "Spedizione" a quella Operativa.

Collegate la sorgente alla porta HDMI IN e lo schermo alla porta HDMI OUT utilizzando dei cavi HDMI standard.

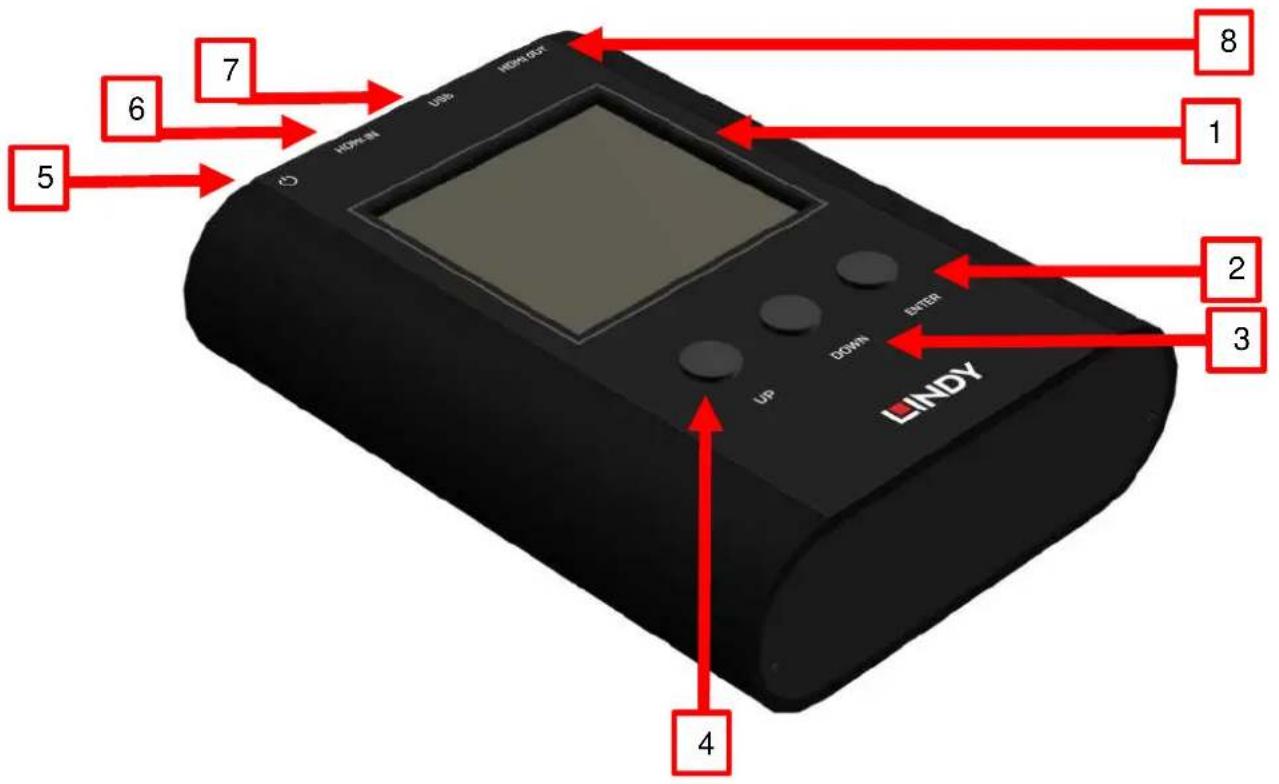

5 6 7 HORN USB HORN/BOX 8 1 2 3 4 DOWN ENTER UP LINDY

1. Schermo LCD (Tutte le informazioni sono visualizzate qui)
2. ENTER (Pulsante)
3. DOWN (Pulsante)
4. UP (Pulsante)
5. Interruttore di alimentazione (ON/OFF)
6. Porta HDMI IN (Input) – Collegate qui il dispositivo HDMI sorgente
7. USB (Porta Micro-USB per ricarica e aggiornamenti firmware)
8. Porta HDMI OUT (Output) - Collegiate qui lo schermo HDMI

Utilizzo

Menu	Opzioni	Note
Source Mode	Resolution
	Colour Space
	Colour Depth
	HDCP
	Pattern	Genera tre segnali di test per verificare gli schermi
Sink Mode	Resolution	Analizza le informazioni del dispositivo sorgente collegato alla porta HDMI IN
	Colour Space
	Colour Depth
	HDCP
	Audio
	EDID
Cable Mode	CED	Stima la qualità di collegamento del cavo.Fate riferimento alla sezione “Modalità Cavo” di questo manuale
	CEC
	HEAC
	+5V
	HPD
	DDC

Modalità Sorgente (Source Mode)

Il dispositivo può generare tre differenti segnali video da trasmettere allo schermo per verificarne il funzionamento.

Per utilizza la modalità Source:

■ Assicuratevi che la porta HDMI OUT dell'analizzatore sia connesso allo schermo con un cavo HDMI.
- Utilizzando i pulsanti di selezione del dispositivo scegliete MODE e poi SOURCE per entrare nella modalità Source.
- Utilizzando i pulsanti di selezione del dispositivo selezionate quale formato e segnale video desiderate trasmettere allo schermo.

Modalità Ricevitore (Sink Mode)

Questo dispositivo può leggere le informazioni del segnale HDMI trasmesso da una sorgente mentre passa attraverso di esso per poi essere inviato (se necessario) ad uno schermo.

Per utilizzare la modalità Sink:

• Assicuratevi che la porta HDMI OUT dell'analizzatore sia connessa allo schermo e la porta HDMI IN sia connessa alla sorgente da analizzare utilizzando cavi HDMI appropriati.
• Utilizzando i pulsanti di selezione del dispositivo scegliete MODE e poi SINK per entrare nella modalità Sink.
• A questo punto le caratteristiche del segnale in ingresso (incluse risoluzione, spazio colore e versione HDCP) verranno visualizzate sullo schermo LCD. Questa operazione può durare da 3 a 5 secondi.

Modalità Cavo (Cable Mode)

Questo analizzatore può stimare la qualità del collegamento utilizzando il meccanismo Character Error Detection delle specifiche HDMI 2.0. In questo modo è possibile avere una valutazione di base della qualità del collegamento offerto dal cavo connesso all'analizzatore. N.B. Questa informazione può essere utilizzata come riferimento per valutare come il segnale HDMI 2,0 subisca delle alterazioni dovute a diversi fattori come la temperatura ambientale, la ricezione dello schermo o l'affidabilità della sorgente.

Per il utilizzare la modalità Cable:

■ Assicuratevi che entrambi i capi del cavo HDMI siano connessi fermamente alle porte dell'analizzatore.
- Utilizzando i pulsanti di selezione del dispositivo scegliete MODE e poi CABLE per entrare nella modalità Sink.
Premere il tasto ENTER per circa 5 secondi per iniziare il test della connessione. Il dispositivo verificherà il la qualità del segnale HDMI basandosi sulle specifiche HDMI 2.0 fornendo poi un risultato che potrà essere "PASS" o "NG". Nota bene: durante il test nessun pulsante sarà attivo ad esclusione del tasto ENTER che, se tenuto premuto ancora per 5 secondi, interromperà il test.

Criterio di valutazione:

Risultato	Parametro di valutazione
PASS	Il numero di errori rilevati è minore del clock del segnale x 10^-6
NG	Il numero di errori rilevati è maggiore del clock del segnale x 10^-6

Risoluzione dei problemi

Dopo un minuto di inattività l'analizzatore entra automaticamente in modalità risparmio energetico. Premete qualsiasi tasto per ripristinare il dispositivo. Il dispositivo non entrerà in modalità risparmio se viene rilevato un segnale HDMI in ingresso.

CE Certification

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell' EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.

No. 32675
