MANUALE UTENTE One+ R18JSCS RYOBI

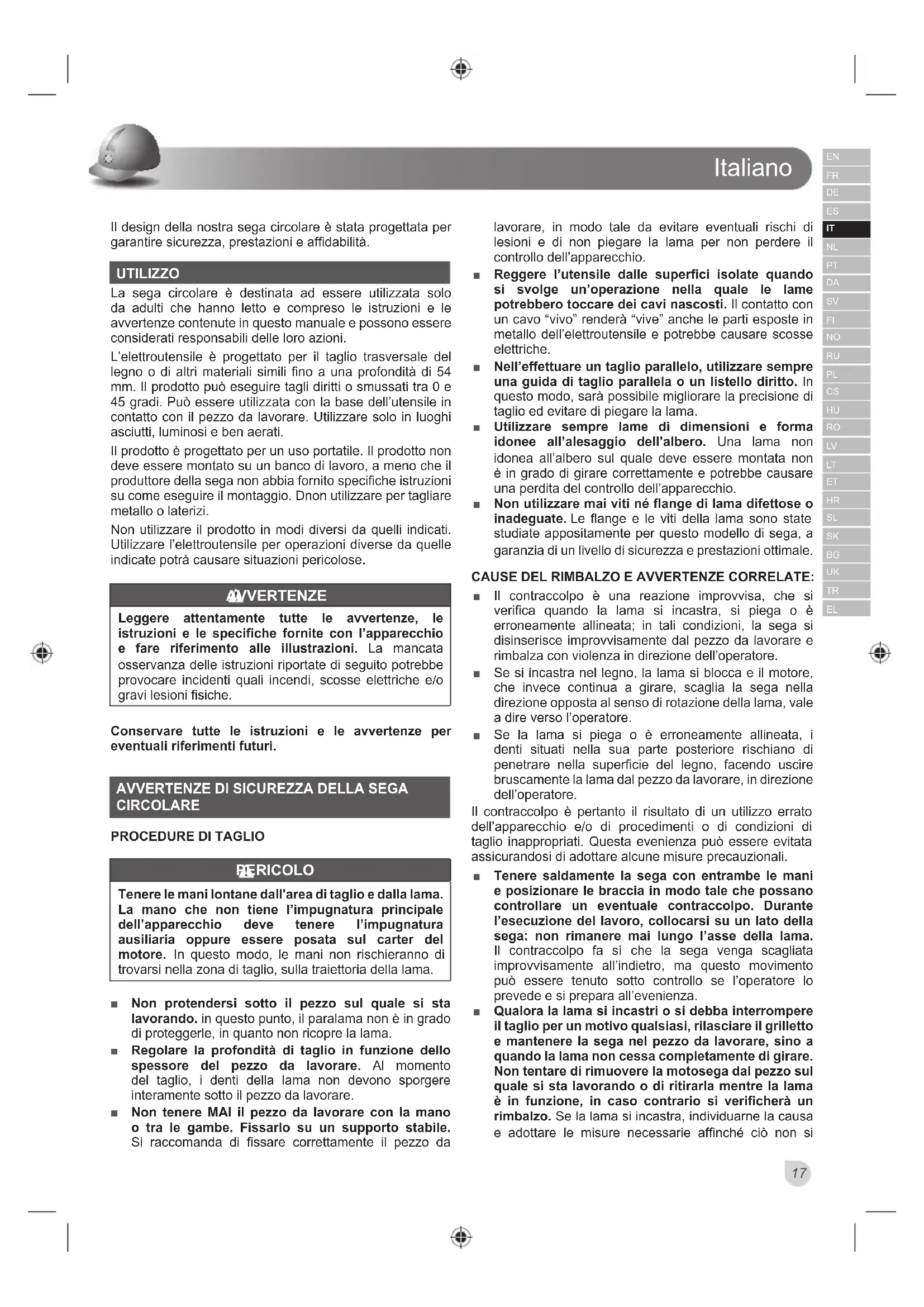

Il design della nostra sega circolare è stata progettata per garantire sicurezza, prestazioni e affidabilità. UTILIZZO La sega circolare è destinata ad essere utilizzata solo da adulti che hanno letto e compreso le istruzioni e le avvertenze contenute in questo manuale e possono essere considerati responsabili delle loro azioni. L’elettroutensile è progettato per il taglio trasversale del legno o di altri materiali simili fino a una profondità di 54 mm. Il prodotto può eseguire tagli diritti o smussati tra 0 e 45 gradi. Può essere utilizzata con la base dell’utensile in contatto con il pezzo da lavorare. Utilizzare solo in luoghi asciutti, luminosi e ben aerati. Il prodotto è progettato per un uso portatile. Il prodotto non deve essere montato su un banco di lavoro, a meno che il produttore della sega non abbia fornito specifiche istruzioni su come eseguire il montaggio. Dnon utilizzare per tagliare metallo o laterizi. Non utilizzare il prodotto in modi diversi da quelli indicati. Utilizzare l’elettroutensile per operazioni diverse da quelle indicate potrà causare situazioni pericolose. AVVERTENZE Leggere attentamente tutte le avvertenze, le istruzioni e le specifiche fornite con l’apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche. Conservare tutte le istruzioni e le avvertenze per eventuali riferimenti futuri.

PERICOLO Tenere le mani lontane dall'area di taglio e dalla lama. La mano che non tiene l’impugnatura principale dell’apparecchio deve tenere l’impugnatura ausiliaria oppure essere posata sul carter del motore. In questo modo, le mani non rischieranno di trovarsi nella zona di taglio, sulla traiettoria della lama. Ŷ Non protendersi sotto il pezzo sul quale si sta lavorando. in questo punto, il paralama non è in grado di proteggerle, in quanto non ricopre la lama. Ŷ Regolare la profondità di taglio in funzione dello spessore del pezzo da lavorare. Al momento del taglio, i denti della lama non devono sporgere interamente sotto il pezzo da lavorare. Ŷ Non tenere MAI il pezzo da lavorare con la mano o tra le gambe. Fissarlo su un supporto stabile. Si raccomanda di fissare correttamente il pezzo da lavorare, in modo tale da evitare eventuali rischi di lesioni e di non piegare la lama per non perdere il controllo dell’apparecchio. Ŷ Reggere l’utensile dalle superfici isolate quando si svolge un’operazione nella quale le lame potrebbero toccare dei cavi nascosti. Il contatto con un cavo “vivo” renderà “vive” anche le parti esposte in metallo dell’elettroutensile e potrebbe causare scosse elettriche. Ŷ Nell’effettuare un taglio parallelo, utilizzare sempre una guida di taglio parallela o un listello diritto. In questo modo, sarà possibile migliorare la precisione di taglio ed evitare di piegare la lama. Ŷ Utilizzare sempre lame di dimensioni e forma idonee all’alesaggio dell’albero. Una lama non idonea all’albero sul quale deve essere montata non è in grado di girare correttamente e potrebbe causare una perdita del controllo dell’apparecchio. Ŷ Non utilizzare mai viti né flange di lama difettose o inadeguate. Le flange e le viti della lama sono state studiate appositamente per questo modello di sega, a garanzia di un livello di sicurezza e prestazioni ottimale. CAUSE DEL RIMBALZO E AVVERTENZE CORRELATE: Ŷ Il contraccolpo è una reazione improvvisa, che si verifica quando la lama si incastra, si piega o è erroneamente allineata; in tali condizioni, la sega si disinserisce improvvisamente dal pezzo da lavorare e rimbalza con violenza in direzione dell’operatore. Ŷ Se si incastra nel legno, la lama si blocca e il motore, che invece continua a girare, scaglia la sega nella direzione opposta al senso di rotazione della lama, vale a dire verso l’operatore. Ŷ Se la lama si piega o è erroneamente allineata, i denti situati nella sua parte posteriore rischiano di penetrare nella superficie del legno, facendo uscire bruscamente la lama dal pezzo da lavorare, in direzione dell’operatore. Il contraccolpo è pertanto il risultato di un utilizzo errato dell’apparecchio e/o di procedimenti o di condizioni di taglio inappropriati. Questa evenienza può essere evitata assicurandosi di adottare alcune misure precauzionali. Ŷ Tenere saldamente la sega con entrambe le mani e posizionare le braccia in modo tale che possano controllare un eventuale contraccolpo. Durante l’esecuzione del lavoro, collocarsi su un lato della sega: non rimanere mai lungo l’asse della lama. Il contraccolpo fa sì che la sega venga scagliata improvvisamente all’indietro, ma questo movimento può essere tenuto sotto controllo se l’operatore lo prevede e si prepara all’evenienza. Ŷ Qualora la lama si incastri o si debba interrompere il taglio per un motivo qualsiasi, rilasciare il grilletto e mantenere la sega nel pezzo da lavorare, sino a quando la lama non cessa completamente di girare. Non tentare di rimuovere la motosega dal pezzo sul quale si sta lavorando o di ritirarla mentre la lama è in funzione, in caso contrario si verificherà un rimbalzo. Se la lama si incastra, individuarne la causa e adottare le misure necessarie affinché ciò non siItaliano

verifichi più. Ŷ Prima di riavviare la sega per riprendere un’operazione di taglio, allineare correttamente la lama rispetto al taglio ed assicurarsi che i denti non tocchino il pezzo da lavorare. Se la lama è incastrata nel pezzo da lavorare, al momento della messa in funzione della sega può verificarsi un contraccolpo. Ŷ Non dimenticare di sorreggere i pezzi lunghi, onde evitare che la lama si incastri e limitare pertanto i rischi di contraccolpo. I pezzi lunghi tendono infatti a flettersi sotto il loro stesso peso. È possibile sistemare appositi supporti su entrambi i lati del pezzo, accanto alla linea di taglio e a livello dell’estremità del pezzo. Ŷ Non utilizzare lame smussate o danneggiate. Una lama non affilata o montata erroneamente genera un taglio sottile, che dà luogo ad un attrito eccessivo della lama e pertanto a maggiori rischi di torsione e di contraccolpo. Ŷ Prima di iniziare un’operazione di taglio, assicurarsi che le manopole di regolazione della profondità e dell’inclinazione siano adeguatamente bloccate. Se le regolazioni della posizione della lama si modificano durante il taglio, la lama rischia infatti di incastrarsi e può verificarsi un contraccolpo. Ŷ Fare ulteriore attenzione quando si svolgono operazioni di taglio in muri gà esistenti o altre aree cieche. La lama potrebbe urtare elementi nascosti, con conseguente pericolo di contraccolpo.

FUNZIONE PARALAME INFERIORE

Ŷ Prima di ogni utilizzo, verificare che il paralama inferiore copra correttamente la lama. Non utilizzare la sega circolare se il paralama inferiore non può essere azionato liberamente e se non si ripiega istantaneamente sulla lama. Non fissare né bloccare mai il paralama inferiore in posizione aperta. Se la sega cade accidentalmente, il paralama inferiore potrebbe piegarsi. Sollevare il paralama inferiore servendosi dell’apposita leva ed assicurarsi che possa essere maneggiato senza difficoltà e che non tocchi né la lama né altri componenti, indipendentemente dall’angolo e dalla profondità di taglio prescelti. Ŷ Assicurarsi che la molla del paralama inferiore sia in buono stato e funzioni correttamente. Se il paralama o la molla non funzionano correttamente, farli riparare o sostituire prima di utilizzare la sega. La lama inferiore potrebbe funzionare lentamente a causa di parti danneggiate, depositi gommosi o materiale di scarto in esubero. Ŷ La lama inferiore potrà essere ritratta manualmente solo per tagli speciali come “tagli a tuffo” e “tagli composti”. Sollevare il paralama inferiore mediante l’apposita leva. Non appena la lama entra nel pezzo da lavorare, rilasciare il paralama inferiore. Per tutti gli altri tipi di taglio il paralama inferiore si posiziona automaticamente. Ŷ Prima di posare la sega su un banco da lavoro o sul pavimento, assicurarsi sempre che il paralama inferiore copra adeguatamente la lama. Se la lama non è coperta correttamente, può ruotare per inerzia e tagliare ciò che si trova sulla propria traiettoria. Non dimenticare mai che la lama continua a girare ancora per qualche tempo dopo l’arresto del motore.

ULTERIORI AVVERTENZE DI SICUREZZA

Ŷ La polvere prodotta mentre si utilizza il prodotto potrà essere pericolosa per la salute, infiammabile o esplosiva. Non inalare la polvere. Utilizzare un sistema di estrazione polvere e indossare una maschera di protezione dalla polvere adatta. Rimuovere completamente la polvere che si è depositata sulle superfici con un aspirapolvere. Ŷ Non utilizzare mai dischi abrasivi. Ŷ Non surriscaldare le punte delle lame. Non utilizzare lame smussate o danneggiate. Non forzare l’utensile. Ŷ Non utilizzare lame di un diametro più grande o più piccolo di quello raccomandato. Ŷ Indossare cuffie di protezione. Ŷ Agganciare il pezzo sul quale si sta lavorando con un morsetto. Pezzi non assicurati correttamente potranno causare gravi lesioni e danni. Ŷ Controllare attentamente il materiale da tagliare, in modo particolare quando si utilizza legno riciclato, per individuare oggetti come chiodi, viti e fermagli. Nel caso in cui chiodi, viti, fermagli ed altri elementi simili entrassero in contatto con la lama durante le operazioni di taglio, la sega circolare si danneggerà e l’operatore sarà esposto a gravi rischi. Ŷ Non toccare la lama di taglio subito dopo aver svolto le operazioni di taglio. La lama si riscalda durante le operazioni di taglio. Ŷ Utilizzare diametri di lama in base alle marcature. Ŷ Identificare la lama per sega corretta da utilizzare per il materiale da tagliare. Ŷ Utilizzare solo le lame per sega che sono indicate con una velocità pari o superiore a quella sullo strumento. Ŷ Utilizzare solo le lame per sega consigliate dal produttore, conformi alla EN 847-1, se pensate per il legno o materiali simili. Ŷ Indossare una maschera per la polvere. Ŷ L’intervallo della temperatura ambiente per l’utensile durante l’azionamento rientra tra 0° C e 40° C. Ŷ L’intervallo della temperatura ambiente per la conservazione dell’utensile rientra tra 0° C e 40° C. Ŷ L’intervallo della temperatura ambiente raccomandato per il sistema di carica durante la carica rientra tra 10° C e 38° C.Italiano

DELLA BATTERIA AVVERTENZE Per ridurre il rischio d‘incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l‘utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all‘interno dei dispositivi e delle batterie. I fluidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito. Ŷ L’intervallo della temperatura ambiente per la batteria durante l’utilizzo rientra tra 0° C e 40° C. Ŷ L’intervallo della temperatura ambiente per la conservazione della batteria rientra tra 0° C e 20° C.

TRASPORTARE BATTERIE AL LITIO

Trasportare la batteria secondo quando indicato dalle norme e regolamentazioni locali e nazionali. Seguire tutte le istruzioni speciali riportate sulla scatola e sull’etichetta quando si fanno trasportare batterie da eventuali terzi. Assicurarsi che le batterie non entrino in contatto con altre batterie o materiali conduttivi durante il trasporto proteggendo i connettori esposti con tappi isolanti, non conduttivi o nastro adesivo. Non trasportare batterie rotte o che perdono liquidi. Rivolgersi alla ditta distributrice per ulteriori consigli. RISCHI RESIDUI Anche quando il prodotto viene utilizzato come indicato, sarà ancora impossibile eliminare completamente alcuni fattori di rischio residuo. Si potranno verificare i seguenti rischi e l’operatore dovrà prestare particolare attenzione per evitare quanto segue: Ŷ Lesioni causate da rimbalzi – Leggere e comprendere le informazioni contenute nel presente manuale. Ŷ Lesioni causate da vibrazioni – Limitare l’esposizione. Vedere “Riduzione Rischio”. Ŷ Lesioni causate dalla polvere – Indossare sempre occhiali di protezione. Indossare un’adeguata maschera per il controllo della polvere con filtri che siano in grado di proteggere dalla polvere prodotta dal materiale sul quale si sta lavorando. Non mangiare, bere, né fumare nell’area di lavoro. Assicurarsi una adeguata ventilazione del luogo di lavoro. Ŷ Scosse elettriche – La lama potrà entrare in contatto con cavi nascosti, causando a parti del prodotto di entrare in tensione. Reggere sempre il prodotto dai manici indicati e avere cura quando si eseguono tagli ciechi in muri e pavimenti ove si possono nascondere cavi. NOTE: Quando si lavora su pareti, soffitti o pavimenti, evitare cavi elettrici o tubi del gas o dell’acqua. Ŷ Lesioni da contatto con lame di taglio – Le lame sono molto affilate e si surriscalderanno durante l’utilizzo. Indossare guanti quando si cambiano le lame. Tenere sempre le mani lontane dalle zone di taglio. Non tenere MAI il pezzo da lavorare con la mano o tra le gambe. Ancorare il pezzo sul quale si sta lavorando ogniqualvolta sia possibile.

RIDUZIONE DEL RISCHIO

E’ stato fatto presente che le vibrazioni da utensili a mano potrebbero contribuire a una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi, comprendenti formicolio, intorpidimento e perdita di colore alle dita, si verificano di solito quando ci si espone al freddo. Fattori ereditari, esposizione a freddo e umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di questi sintomi. é possibile prendere delle precauzioni per ridurre le vibrazioni: Ŷ Tenere il corpo al caldo a basse temperature. Quando si utilizza l’utensile, indossare guanti e tenere le mani e i polsi caldi. Le basse temperature contribuiscono a causare la Sindrome di Raynaud. Ŷ Dopo aver utilizzato l’utensile per un certo periodo, fare degli esercizi per stimolare la circolazione del sangue. Ŷ Fare spesso delle pause. Limitare la quantità di esposizione giornaliera. Nel caso in cui si provino i sintomi di questa condizione, interrompere immediatamente l’utilizzo dell’utensile e consultare un dottore. AVVERTENZE L'utilizzo prolungato dell'utensile potrà causare o aggravare lesioni già esistenti. Quando si utilizza questo utensile per periodi di tempo prolungati, assicurarsi di fare sempre delle pause regolari.

2. Manopola regolazione smussatura

3. Pulsante di bloccaggio dell’albero

4. Impugnatura frontale con superficie isolata antiscivolo

5. Pulsante di sblocco del grilletto

6. Grilletto interruttore

9. Ugello di aspirazione

13. Chiave esagonale

14. Leva di blocco regolazione profondità

MANUTENZIONE AVVERTENZE Questo prodotto non dovrà mai essere collegato all'alimentazione mentre si montano le sue parti, svolgono regolazioni, operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegando il prodotto dall'alimentazione se ne previene l'avviamento accidentale che potrebbe causare lesioni gravi. AVVERTENZE Non lasciare che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potrà risultare in gravi lesioni personali. Ŷ Quando si svolgono operazioni di manutenzione, utilizzare solo parti di ricambio originali della ditta produttrice. Utilizzare parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto. Ŷ Pulire l'utensile e i paralame con panni puliti o soffiare all'interno delle lame con aria compressa. Ŷ Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e può essere danneggiata dal contatto con gli stessi. Utilizzare un panno pulito per rimuovere tracce di sporco, polvere, olio, grasso, ecc. Ŷ Non tentare di modificare l’utensile o creare accessori non raccomandati per l’utilizzo con questo utensile. Ŷ Tutte le riparazioni dovranno essere svolte da un Centro Servizi Autorizzato RYOBI yobi.

l’apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente. SIMBOLI Indicazioni sicurezza Velocità a vuoto Diametro lama Conformità CE Marchio di conformità EurAsian Marchio di conformità ucraino Leggere attentamente le istruzioni prima di avviare l’utensile. Non tagliare metalli Legno Ampiezza di taglio Denti lame Indossare occhiali di protezione 3(5,&2/2/DPDDI¿ODWD Non esporre a pioggia I prodotti elettrici non devono essere

VPDOWLWLFRQLUL¿XWLGRPHVWLFL9LVRQR

strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire DGHJXDWDPHQWHWDOLUL¿XWLNederlands

AVVERTENZE Il livello di vibrazioni indicato in questo foglio informativo è stato misurato seguendo un test svolto secondo i requisiti indicati dallo standard EN62841 e potrà essere utilizzato per paragonare un utensile con un altro. Potrà essere utilizzato per una valutazione preliminare dell’esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicato tenendo conto delle applicazioni principali dell’utensile. Comunque se l’utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potrà variare. Ciò potrà significativamente aumentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale. Una valutazione del livello di esposizione alle vibrazioni dovrà inoltre prendere in considerazione i tempi in cui l’utensile viene spento o è acceso ma non viene utilizzato. Ciò potrà significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l’operatore dagli effetti delle vibrazioni come: conservare correttamente l’utensile e i suoi accessori, tenere le mani calde e organizzare i tempi di lavoro.

CONDIZIONI DI VALIDITÀ DELLA GARANZIA RYOBI

periodo di garanzia oltre quello descritto, registrandosi sul sito web www. U\RELWRROVHX *OL XWHQVLOL SHUL TXDOL q SRVVLELOHSUROXQJDUHLO SHULRGR GL

JDUDQ]LDVRQRFKLDUDPHQWHLQGLFDWLQHLQHJR]LHRVXOOHFRQIH]LRQLHQHOOD

documentazione dei prodotti. L'utente deve registrare online l'utensile acquistato entro 30 giorni dalla data di acquisto. L'utente può registrarsi SHU OD JDUDQ]LD SUROXQJDWD QHO SURSULRSDHVH GLUHVLGHQ]D VH TXHVWRq elencato nel modulo di registrazione online dove questa opzione sia valida. ,QROWUHJOLXWHQWLGHYRQRIRUQLUHLOSURSULRFRQVHQVRDOODFRQVHUYD]LRQHGHL dati da immettere online e devono accettare le condizioni generali. La FRQIHUPD GL UHJLVWUD]LRQH LQYLDWD WUDPLWH HPDLO H OD IDWWXUD RULJLQDOH indicante la data di acquisto, costituiranno la prova della garanzia prolungata.

JDUDQ]LDQRQqYDOLGDVHLOSURGRWWRqVWDWRXVDWRVFRUUHWWDPHQWHLQPRGR FRQWUDULRDOPDQXDOHGLLVWUX]LRQLRVHqVWDWRFROOHJDWRLQPRGRHUUDWR/D JDUDQ]LDQRQqYDOLGDSHU – qualsiasi danno al prodotto dovuto a manutenzione errata; – TXDOVLDVLSURGRWWRFKHVLDVWDWRDOWHUDWRRPRGLILFDWR – TXDOVLDVLSURGRWWROHFXLPDUFDWXUHGLLGHQWLILFD]LRQHRULJLQDOLPDUFKL GLIDEEULFDQXPHURGLVHULHVLDQRVWDWHFDQFHOODWHDOWHUDWHRULPRVVH – qualsiasi danno causato dalla non osservanza delle istruzioni del manuale; – qualsiasi prodotto privo di omologazione CE; – qualsiasi prodotto che sia stato sottoposto a un tentativo di riparazione GDSDUWHGLXQSURIHVVLRQLVWDQRQTXDOLILFDWRRSSXUHVHQ]DODSUHYLD

4. Per la manutenzione il prodotto dev'essere spedito o portato presso

uno dei centri assistenza autorizzati RYOBI elencati per ogni paese nel seguente elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuro senza contenuti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarlo da una breve descrizione del guasto.

5. /DULSDUD]LRQHVRVWLWX]LRQHDLVHQVLGHOODSUHVHQWHJDUDQ]LDq

JUDWXLWD1RQ costituisce un prolungamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati diventano di nostra proprietà. In alcuni paesi i costi di consegna o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.

DICHIARAZIONE DI CONFORMITÀ

Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanySi dichiara con la presente che il prodottoSega Circolare a BatteriaMarca: RYOBINumero modello: R18CSGamma numero seriale: 44442504000001 - 44442504999999è conforme alle seguenti Direttive Europee e ai seguenti standard armonizzati2006/42/EC, 2014/30/EU, 2011/65/EU,EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-5:2014La documentazione RoHS è stata compilata come indicato dalle norme EN 50581:2012

Todd ChipnerSig. Direttore, Dipartimento Regolazioni & SicurezzaWinnenden, Oct. 30, 2018Autorizzato per compilare il file tecnico:Alexander Krug, Direttore Amministrativo Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, Germany
