MANUALE UTENTE ICD3030 Soundmaster

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel riciclo di materiale elettrico e dispositivi elettronici. Quest’obbligo è indicato dal simbolo di riciclo presente sul prodotto, sul manuale di istruzioni o sulla confezione. I materiali sono riutilizzabili in base alle indicazioni su di essi riportate. Riutilizzando, riciclando o comunque trovando altri usi ai dispositivi usati, si dà un grande contributo alla protezione ambientale. Contattare i propri enti locali responsabili della questione per ulteriori informazioni sui punti di raccolta.

Rischio di scosse elettriche Non aprire il dispositivo! Cautela: Per ridurre il rischio di scosse elettriche, non rimuovere la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni esclusivamente a personale qualificato.

Tale simbolo indica la presenza all’interno dell’apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.

Tale simbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici! Infatti, ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile – indipendentemente

dalla presenza nelle batterie di sostanze più o meno dannose*).Le batterie usate possono essere consegnate in maniera completamente gratuita ai centri di raccolta pubblica o al proprio rivenditore. Riportare le batterie solo quando esse sono completamente scariche. *) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo

EMETTERE RADIAZIONI LASER INVISIBILI, IN CASO DI APERTURA DEL COPERCHIO O RIMOZIONE DEL BLOCCO DI PROTEZIONE.

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti. Proteggere il dispositivo dall’umidità. Non aprire l’unità. RISCHIO DI SCOSSE ELETTRICHE! Affidare l’apertura dell’apparecchio e le riparazioni esclusivamente a personale qualificato. Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto. Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo. Avvisi per la disconnessione del dispositivo: La spina di alimentazione serve per la connessione del dispositivo alla rete elettrica, quindi tenerla sempre in posizione facilmente accessibile. Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostituire immediatamente presso un centro di assistenza autorizzato. In caso di temporali, disconnettere immediatamente il dispositivo dalla rete elettrica. Il dispositivo può essere utilizzato dai bambini, solo sotto il controllo dei genitori. Per la pulizia dell’apparecchio, servirsi esclusivamente di un panno asciutto. NON USARE DETERGENTI o PANNI ABRASIVI! Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento. Non ostruire le aperture di ventilazione! La libera circolazione dell’aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc. Tenere l’apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra di esso oggetti contenenti liquidi, ad esempio tazze. L’unità non deve essere esposta direttamente alla luce solare o altre fonti di calore, né conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni. Non tentare di applicare cavi, spine o altri oggetti all’unità, né tentare di aprirla. Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni. Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese. Installare l’apparecchio lontano da computer o unità a microonde, che potrebbero causare interferenze alla ricezione radio. Non tentare di aprire o riparare l’unità. Tale operazione espone l’utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati. Il dispositivo è dotato di una fonte di emissioni laser di Classe 1. Evitare di esporsi direttamente all’emissione dei fasci laser, che potrebbero causare danni agli occhi. Usare esclusivamente batterie prive di mercurio e cadmio. Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili. Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare invece le batterie vecchie al proprio rivenditore o in appositi centri di raccolta locali. Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediatamente un medico in caso di ingestione di batterie. Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite. L’apparato è concepito per l’uso in zone con climi temperati; non è adatto all’uso in paesi con climi tropicali.ICD3030 / Italiano Manuale di istruzioni

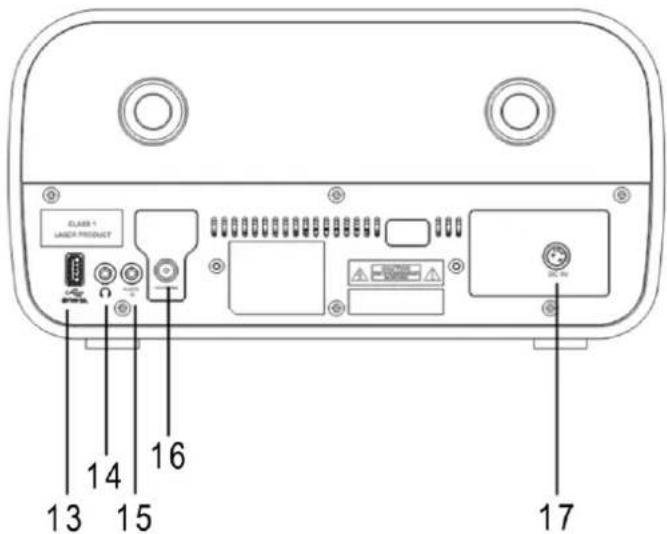

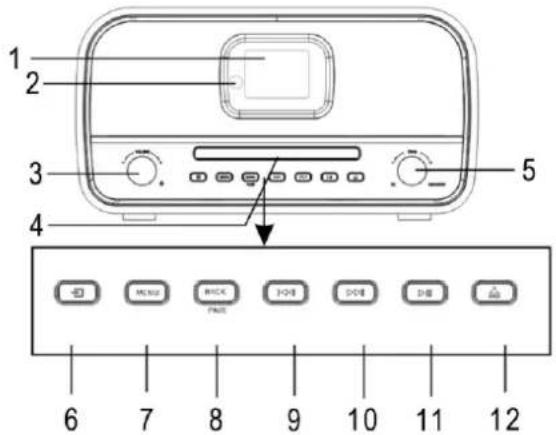

POSIZIONE DEI CONTROLLI

Pulsante di espulsione

Ingresso AUXICD3030 / Italiano Manuale di istruzioni

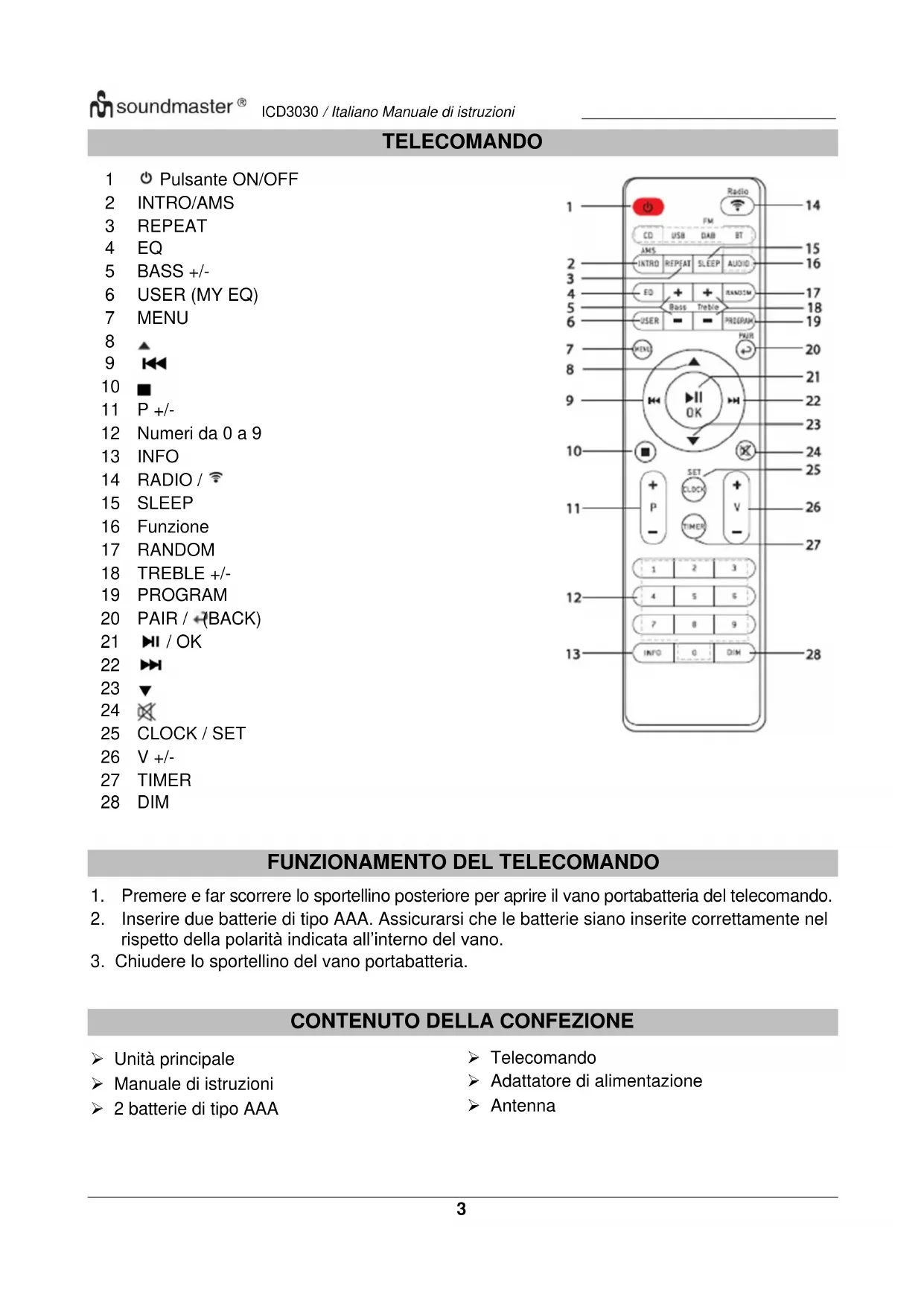

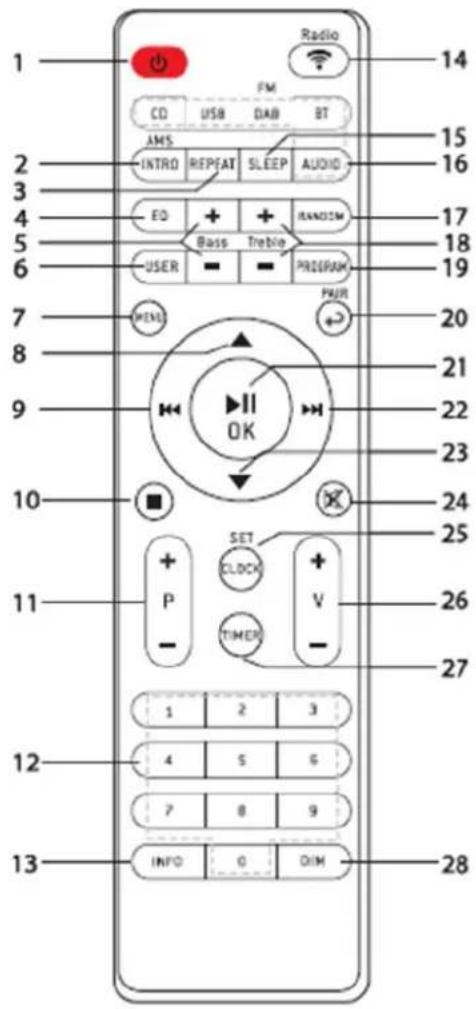

1. Premere e far scorrere lo sportellino posteriore per aprire il vano portabatteria del telecomando.

2. Inserire due batterie di tipo AAA. Assicurarsi che le batterie siano inserite correttamente nel

rispetto della polarità indicata all’interno del vano.

3. Chiudere lo sportellino del vano portabatteria.

CONTENUTO DELLA CONFEZIONE

Unità principale Telecomando Manuale di istruzioni Adattatore di alimentazione 2 batterie di tipo AAA AntennaICD3030 / Italiano Manuale di istruzioni

Collegare l’unità a una fonte di alimentazione adeguata mediante l’alimentatore fornito. Dopo aver visualizzato una schermata iniziale, verrà selezionata l’ultima modalità di ascolto utilizzata. Quando l’unità viene avviata per la prima volta, verrà avviata automaticamente la procedura guidata.

PREPARAZIONE DELL’AMBIENTE DI RETE

Assicurarsi di aver configurato correttamente la rete wireless e di disporre della password di sicurezza WEP, WPA o WPA2 per attivare la connessione. È possibile inoltre utilizzare la funzione WPS (WiFi Protected Setup) per facilitare l’abbinamento tra il dispositivo di rete e l’unità. Verificare che gli indicatori luminosi sul dispositivo di rete indichino che la connessione è funzionante. MENU PRINCIPALE Dal menu principale è possibile selezionare le seguenti modalità di funzionamento: Radio Internet, Spotify, Lettore Musica, DAB, FM, Bluetooth

, CD, Ingresso AUX, Sleep e Sveglia.

INIZIO DISPOSITIVO All'inizio della prima installazione o dopo aver effettuato un ripristino delle impostazioni di fabbrica, la politica sulla privacy del prodotto verrà visualizzata per la prima volta sul display. Per continuare l'installazione, confermare con il pulsante "NAVIGATE / OK". Ulteriori informazioni sono disponibili su www.frontiersmart.com/privacy Alla prima attivazione, il sistema chiede di avviare la procedura di configurazione guidata. La Procedura di configurazione guidata illustrerà i parametri di configurazione di base per data/ora e connessione di rete. Per modificare qualsiasi impostazione successivamente, tutte le funzioni di impostazione sono accessibili dal menu Impostazioni.

PROCEDURA DI CONFIGURAZIONE GUIDATA

Seleziona la lingua del menu

2. Formato di visualizzazione data/ora

Scegliere l'orario in formato 12 o 24 ore.ICD3030 / Italiano Manuale di istruzioni

3. Aggiorn. automatico

Data e ora del sistema possono essere impostate manualmente o automaticamente tramite connessione di rete o tramite ricezione radio DAB o FM. L'aggiornamento automatico funziona con i dati inviati tramite DAB, FM o Internet. L'aggiornamento automatico dell'orologio avviene solo quando l'unità è in una delle corrispondenti modalità, perciò assicurarsi di scegliere una modalità cui si accede regolarmente. I segnali orari dei sistemi DAB e FM sono trasmessi con le normali trasmissioni radio. La rete fa uso di un segnale orario, inviato dal portale radio di Internet in qualunque modalità di connessione alla rete.

4. Fuso orario/ora legale

Impostare il proprio fuso orario. Se il proprio paese fa uso dell'ora legale e si è nel periodo di validità, attivare l'opzione Ora legale.

5. Aggiornamento manuale

Impostando l'opzione a "Nessun aggiornamento", la procedura guidata richiederà di inserire ora e data manualmente. Data e ora sono visualizzate in formato gg-mm-aaaa e oo:mm. Il valore attivo apparirà in formato lampeggiante. Regolare ciascun valore con il comando “Manopola NAVIGATE”. Una volta impostato il valore, premere il comando per continuare con l’impostazione del valore successivo.

Tenere rete connessa Selezionare questa opzione quando alcune funzioni dell’unità richiedono che la rete sia connessa; quando questa opzione è selezionata, l’unità si connetterà rapidamente a Internet e sarà possibile accendere l’unità tramite l’app “UNDOK”. Nota: il consumo di energia in standby aumenta leggermente con questa funzione attivata. Regione WLAN Selezionare la regione WLAN per ottenere la migliore connettività di rete: Europa. Ricerca della rete L’unità è compatibile con tutti i protocolli di rete e i metodi di crittografia più comuni. Effettua la ricerca delle reti disponibili e le elenca automaticamente.

Per la connessione wireless, verrà richiesto di immettere la chiave di crittografia nel passo successivo. Per immettere la chiave di rete, utilizzare il comando “Manopola NAVIGATE” per spostare il cursore attraverso i caratteri, quindi selezionare “OK” per confermare. Alla selezione di ogni carattere, la chiave si compone sulla parte superiore dello schermo. Ci sono tre opzioni raggiungibili ruotando con la manopola di navigazione prima del primo carattere – “Backspace”, “OK” e “Cancel”.

Rete criptata “WPS” Verranno visualizzati dei suggerimenti relativi al tipo di rete: se i dispositivi di rete supportano la funzione WPS, verrà aggiunta la sigla [WPS] davanti al codice SSID (il nome del dispositivo di rete). Selezionare la rete a cui si desidera connettersi. Utilizzare uno dei seguenti metodi di connessione:ICD3030 / Italiano Manuale di istruzioni

è presente il tasto WPS di scelta rapida sull’access point. Premere tasto L’unità richiede di premere il tasto di connessione sul router. Quindi ricerca una rete pronta alla connessione alla pressione del tasto, e si connette ad essa.

Pin L’unità genera un numero a 8 cifre da immettere nel router wireless, nell’access point o in un’unità di registrazione esterna.

Salta WPS Inserire la chiave di crittografia come nel caso di reti standard criptate. Per ulteriori informazioni sulla configurazione di una rete criptata WPS, fare riferimento alle istruzioni del proprio router WPS. Completamento L'unità ICD3030 tenta di connettersi alla rete selezionata. Il sistema mostrerà l'indicazione connesso, se la configurazione ha avuto successo. Se la connessione non riesce, l'unità ICD3030 ritorna alla schermata precedente per permettere di riprovare.

L’unità tenta di connettersi alla rete selezionata. Il sistema mostrerà l'indicazione Connesso, se la configurazione ha avuto esito positivo. Se la connessione ha esito negativo, l’unità torna alla schermata precedente per riprovare. Premere “OK” per uscire dalla procedura di configurazione guidata.

EQUALIZZAZIONE Sono disponibili diverse modalità EQ preimpostate: Normal, Jazz, Rock, Classic, Pop e My EQ. Nelle impostazioni My EQ, puoi creare il tuo EQ personalizzato con le impostazioni personalizzate dei bassi e degli alti.ICD3030 / Italiano Manuale di istruzioni

RETE Procedura guidata di rete Inserire l'SSID dell'AP da ricercare, quindi inserire la chiave WEP/WPA o scegliere come proseguire la connessione alla rete wireless: premere il pulsante WPS, inserire il PIN o ignorare la funzione WPS. Configurazione Wlan tramite PBC La Configurazione tramite pressione tasto (Push Button Configuration - PBC), serve per la connessione dei punti di accesso (AP) che supportano la funzione WPS (Configurazione Wi-Fi Protetta). Impostazioni di visualizzazione Permettono di visualizzare le informazioni della rete attualmente connessa: Connessione attiva, indirizzo MAC, area Wlan, DHCP, SSID, indirizzo IP, Subnet mask, indirizzo Gateway, DNS Primario e Secondario. Area Wlan Selezionare l'area Wlan per ottenere la migliore connettività di rete Wlan: Canada, Spagna, Francia, Giappone, Singapore, Australia, e Repubblica di Corea. Impostazioni manuali Permette di selezionare la connessione a una rete cablata o wireless e di abilitare o disabilitare la funzione DHCP (Dynamic Host Configuration Protocol - Protocollo di configurazione dinamica host). Profilo di rete L'unità ICD3030 è in grado di memorizzare le ultime quattro reti wireless cui è stata connessa, per cui al successivo utilizzo cerca di connettersi automaticamente a quella tra esse disponibile. Da qui è possibile vedere l'elenco delle reti registrate. È possibile cancellare le reti non più richieste, ruotando e premendo SELECT, seguito da YES per confermare la cancellazione. Resta connesso alla rete Scegliendo l'opzione Sì, il sistema audio resta connesso alla rete anche in modalità Standby. Scegleindo l'opzione "No", il sistema audio interrompe la connessione WiFi in modalità Standby. Per ulteriori dettagli sullo streaming DLNA, fare riferimento alla sezione.

ORA/DATA Permette di scegliere tra la regolazione manuale di data e ora e l'aggiornamento automatico di formato orario, fuso orario e ora legale. RETROILLUMINAZIONE È possibile modificare il livello di retroilluminazione in ogni modalità d'uso dell'unità (attiva o standby) tra Alto, Medio o Basso. Si può inoltre regolare la durata del timeout, alla cui scadenza la radio attiva il livello di retroilluminazione impostato per la modalità standby, quando essa non viene utilizzata.ICD3030 / Italiano Manuale di istruzioni

LINGUA La lingua predefinita è il tedesco. Può essere modificata in base alle proprie preferenze. AGGIORNAMENTI SOFTWARE Periodicamente, saranno disponibili degli aggiornamenti software del prodotto, rilasciati per risolvere problemi delle versioni precedenti o per includere nuove funzioni. È possibile impostare l'unità IR43DAB in modo che essa controlli automaticamente la presenza di tali aggiornamenti (impostazione predefinita), o farlo manualmente. Quando il sistema individua la presenza di una nuova versione software, l'utente avrà la possibilità di scegliere se procedere con l'aggiornamento. Se l'utente conferma, il nuovo software sarà scaricato e installato nell'unità. L'installazione di un aggiornamento software non influenza le impostazioni d'utente, che sono tutte mantenute. INFORMAZIONI Visualizza la versione firmware e l'ID radio. RADIO INTERNET L’unità può riprodurre migliaia di stazioni radio e podcast di tutto il mondo tramite una connessione Internet a banda larga. Quando si seleziona Radio Internet, l’unità contatta direttamente il portale radio Internet Frontier Silicon (che è supportato da vTuner) per ottenere un elenco di stazioni.

Il portale offre anche la possibilità di definire più liste di stazioni preferite, personalizzabili dall'utente. Se si sta già ascoltando una stazione radio Internet, è possibile premere il tasto Back per tornare rapidamente all’ultimo ramo della struttura di menu, piuttosto che MENU per andare al primo menu della modalità Radio Internet.

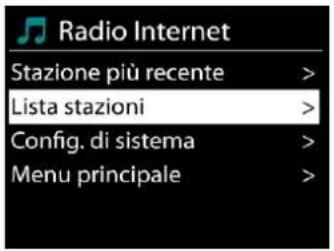

Ultima stazione ascoltata Quando l'unità è riavviata in modalità radio Internet, essa selezionerà automaticamente l'ultima stazione ascoltata. Per selezionare una delle altre stazioni ascoltate più di recente, entrare nel menu seguente, in cui è possibile selezionare una delle stazioni elencate. Le stazioni ascoltate più di recente appaiono in cima alla lista.

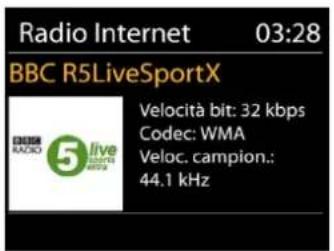

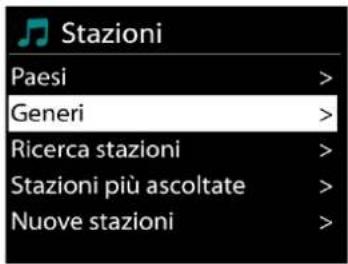

Elenco stazioni Permette di navigare tra le varie trasmissioni Internet, organizzate in diverse categorie, Località Genere, Popolari e Nuove. È anche possibile effettuare una ricerca delle stazioni, inserendo una parola chiave.ICD3030 / Italiano Manuale di istruzioni

Preselezioni Per memorizzare una preselezione di radio Internet, premere e tenere premuto il tasto "PROGRAM" sul telecomando fino a quando il display mostra la schermata "Salva preset". Selezionare uno dei 40 preset per salvare la stazione corrente e premere "OK" per confermare. Per selezionare una stazione preimpostata, premere "PROGRAM" sul telecomando, quindi selezionare una delle stazioni preimpostate elencate e premere "OK" per confermare. Oppure premere da 0 a 9 sul telecomando per richiamare direttamente i preset. Puoi memorizzare / richiamare fino a 40 delle tue stazioni preferite nella memoria. Ciò ti consentirà di accedere alle tue stazioni preferite utilizzando i numeri del telecomando o l'elenco delle stazioni preselezionate nell'app UNDOK. Informazioni riproduzione in corso Quando nell'unità vi è una riproduzione in corso, lo schermo ne mostra nome e descrizione. Per visualizzare ulteriori informazioni, premere “INFO” sul dispositivo. Premendo “INFO” sul dispositivo, si accede ad un altro gruppo di informazioni, che saranno visualizzate ciclicamente a ogni pressione: nome/descrizione, genere/località, affidabilità, codec/velocità di campionamento, buffer di riproduzione e data odierna. SPOTIFY ICD3300 è compatibile con Spotify Connect, pertanto l'IR3300 può essere utilizzato come altoparlante wireless controllato dall'app Spotify e disponibile per iOS, dispositivi smart Android e client desktop PC. Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come Il software Spotify è soggetto alle licenze di terze parti trovate qui: https://www.spotify.com/connect/third-party-licenses RIPRODUTTORE MULTIMEDIALE La modalità di riproduzione musicale permette di riprodurre file in formato MP3, WMA, WAV, AAC, FLAC o ALAC da un computer collegato alla rete locale.

Se si sta già riproducendo un file musicale, è possibile premere il tasto Back sulla radio per tornare rapidamente all’ultimo ramo visitato della struttura di menu. È possibile usare il tasto “ ” o il tasto “ ” per riprodurre la traccia precedente o successiva.ICD3030 / Italiano Manuale di istruzioni

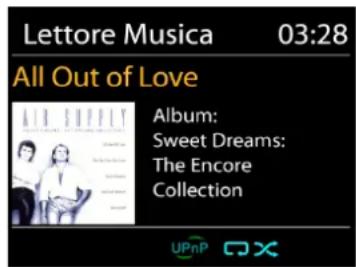

Media condivisi Se l'utente ha impostato dei contenuti multimediali condivisi, apparirà una voce di menu del tipo <nome computer>: <Nome media condiviso>. Se si dispone di più computer impostati per la condivisione di contenuti multimediali, saranno elencate le varie alternative. Selezionare il contenuto multimediale condiviso che si intende riprodurre.

Da questo punto in poi, i menu sono generati dal server dei contenuti multimediali condivisi. Il primo menu mostra un elenco di contenuti multimediali, quali Musica, Video, Immagini e Playlist. L’unità può riprodurre solo musica e playlist. È anche disponibile una funzione di ricerca brani, che funziona in modo simile alla ricerca di stazioni radio Internet.

Dal pannello dei contenuti Musica, ci sono varie classificazioni in base alle quali selezionare brani, ad esempio Genere, Artista, Album, Compositore e Preferenze. Una volta trovato un brano che si desidera riprodurre, premere il comando “Manopola NAVIGATE”. Una pressione breve permette di riprodurre il brano immediatamente.

Riproduzione USB Da questo punto in poi, i menu sono generati dalle cartelle del dispositivo USB. Sfogliare le cartelle con il comando “Manopola NAVIGATE” e il tasto “BACK” o utilizzando l’app “UNDOK”. Lo schermo mostra i nomi di cartelle e file (non necessariamente i nomi dei brani).

Una volta trovato un brano che si desidera riprodurre, premere il comando “Manopola NAVIGATE” sul dispositivo oppure fare clic sul titolo del brano nell’app “UNDOK”. Informazioni riproduzione in corso Quando un brano è in riproduzione, lo schermo mostra il titolo e l'artista (tramite UPnP). C'è anche una barra di stato, che indica il tempo di riproduzione trascorso e quello totale del brano. In fondo allo schermo, un'icona mostra l'indicazione UPnP, in base alla sorgente. Per visualizzare ulteriori informazioni, premere “INFO”. Ogni volta che si preme “INFO”, viene visualizzato un nuovo gruppo di informazioni, che saranno mostrate ciclicamente: UPnP: brano/artista/barra di stato/durata brano, album, codec/velocità di campionamento, buffer di riproduzione e data odierna. Ripetizione/riproduzione casuale Permette di ripetere la riproduzione dei brani o di riprodurli in ordine casuale.ICD3030 / Italiano Manuale di istruzioni

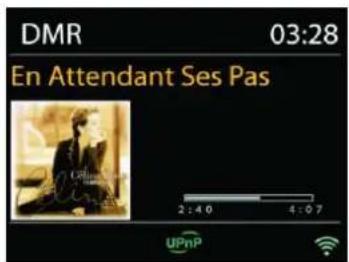

DMR (Streaming DLNA) La musica condivisa è una modalità di streaming musicale con cui si effettua la ricerca dell’elenco musicale e si controlla la riproduzione dall’unità. Questo argomento introduce un altro modo per effettuare lo streaming musicale senza la necessità di controllare la riproduzione sull'unità. È possibile condividere i file musicali da PC, telefono cellulare o tablet Android e utilizzare direttamente il PC, il telefono cellulare e il tablet Android o il dispositivo iPhone/iPad per controllare la riproduzione della musica sull’unità. Tale metodo si chiama streaming DLNA.

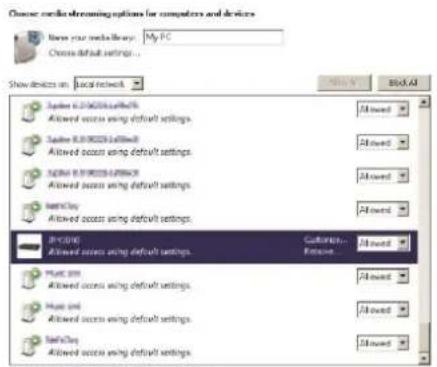

Controllo da PC I requisiti di sistema per il supporto su PC della funzione DLNA sono Windows 7 e Windows Media Player 12. La configurazione del sistema avviene nel modo seguente: Per prima cosa, condividere i contenuti multimediali del proprio PC con l'unità ICD3030. Panello di controllo > Rete e Internet > Centro connessioni di rete e condivisione > Opzioni di streaming multimediale

Aprire Windows Media Player per attivare l'opzione Allow remote control of my Player.

Cliccare col tasto destro del mouse uno dei file musicali nella libreria e scegliere l'opzione Riproduci su ICD3030.

Compare una casella per la riproduzione di file musicali pronti allo streaming.ICD3030 / Italiano Manuale di istruzioni

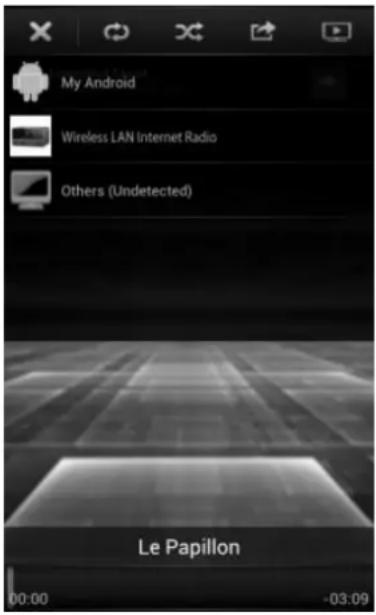

Controllo su Smartphone/Tablet È possibile effettuare ricerche (usando la parola chiave: DLNA) ed installare una delle tante app DLNA gratuite o a distribuzione commerciale, disponibili in Google Play o Apple Store, se si usa un cellulare Android, un tablet o un iPhone/iPad. Si consiglia l'uso di iMediaShare su cellulari Android, tablet o dispositivi iPhone/iPad. Di seguito è descritta la procedura per riprodurre musica condivisa sulla app:

1. Selezionare l'unità ICD3030 per la riproduzione.

2. Selezionare il server musicale e scegliere il brano da

NOTA: Alcune App non supportano lo streaming musicale da dispositivi iPhone/iPod, ma tali dispositivi possono essere ancora utilizzati per controllare streaming musicali da altri server. Altre App permettono di riprodurre musica verso più lettori allo stesso tempo. Alcune App offrono opzioni di creazione playlist in caso di ascolto di numerosi brani.

Quindi per sfruttare appieno le possibilità offerte dallo streaming DLNA, consultare le istruzioni del relativo software o app. DAB La modalità DAB consente di ricevere il segnale radio digitale DAB o DAB plus e di visualizzare informazioni relative alla stazione, allo streaming audio e ai dettagli dei programmi.ICD3030 / Italiano Manuale di istruzioni

Ricerca delle stazioni La prima volta che si seleziona la modalità radio DAB o se l’elenco delle stazioni è vuoto, l’unità effettua automaticamente una ricerca completa per verificare quali stazioni sono disponibili. Potrebbe anche essere necessario procedere ad una scansione manuale di aggiornamento dell'elenco stazioni, per uno dei seguenti motivi: Le stazioni disponibili possono cambiare di tanto in tanto. Se non vi sono buone condizioni di ricezione al momento della prima scansione, l'elenco stazioni ottenuto potrebbe essere incompleto o vuoto. Se la ricezione di alcuni canali è scadente (ricezione intermittente), ci può essere l'esigenza di tenere nell'elenco solo le stazioni che hanno un segnale di buona qualità.

Per avviare una ricerca, scegliere Ricerca completa; una volta completata la ricerca, la radio mostrerà un elenco di stazioni disponibili. Preselezioni Per memorizzare una preselezione di radio DAB, premere e tenere premuto il tasto "PROGRAM" sul telecomando fino a quando il display mostra la schermata "Salva preset". Selezionare uno dei 40 preset per salvare la stazione corrente e premere "OK" per confermare. Per selezionare una stazione preimpostata, premere "PROGRAM" sul telecomando, quindi selezionare una delle stazioni preimpostate elencate e premere "OK" per confermare. Oppure premere da 0 a 9 sul telecomando per richiamare direttamente i preset. Puoi memorizzare / richiamare fino a 40 delle tue stazioni preferite nella memoria. Ciò ti consentirà di accedere alle tue stazioni preferite utilizzando i numeri del telecomando o l'elenco delle stazioni preselezionate nell'app UNDOK. Informazioni sulla funzione “Now playing” Durante la riproduzione di uno streaming musicale, sullo schermo viene visualizzato il relativo nome e la trasmissione delle informazioni DLS (Dynamic Label Segment) per singola stazione, fornendo indicazioni in tempo reale, quali nome del programma, titolo del brano e dettagli di contatto. Le trasmissioni stereo sono indicate con un’icona in fondo allo schermo. Per visualizzare ulteriori informazioni, premere il tasto “INFO”. Impostazioni Compressione gamma dinamica (Dynamic range compression - DRC) Se si ascolta musica con un'elevata gamma dinamica in un ambiente rumoroso, può essere utile comprimere la gamma dinamica dell'audio. Questo permette di ridurre l'intensità dei suoni più rumorosi e viceversa elevare quella dei suoni più silenziosi. L'opzione DRC può essere impostata al valore basso, alto o disattivata. Ordine delle stazioni È possibile scegliere l'ordine con cui visualizzare le stazioni DAB in elenco: Alfanumerico, di Insieme o Validità. Gli elenchi di insieme raggruppano le stazioni che sono trasmesse in uno stesso insieme. Gli elenchi di validità mostrano prima le stazioni valide, in ordine alfanumerico, quindi quelle indisponibili.ICD3030 / Italiano Manuale di istruzioni

La modalità radio FM riceve i canali radio analogici della banda FM e mostra le informazioni RDS (Sistema dati radiofonici - Radio Data System) sulla stazione e le relative trasmissioni.

Per una ricerca completa, premere il tasto sul telecomando “INTRO/AMS”. Verranno visualizzate sul display le frequenze mentre sarà effettuata la scansione di tutta la banda FM. Per la scansione manuale, premere e tenere premuto il tasto " " o " ". Il display della frequenza inizia a funzionare e scansiona la banda FM e si ferma alla stazione successiva. Per eseguire una regolazione fine, premere il tasto " " o " " sul telecomando. L'unità cerca in passi da 0,05 MHz. Preselezione Per memorizzare una preselezione di radio FM, premere e tenere premuto il tasto "PROGRAM" sul telecomando fino a quando il display mostra la schermata "Salva preset". Selezionare uno dei 40 preset per salvare la stazione corrente e premere "OK" per confermare. Per selezionare una stazione preimpostata, premere "PROGRAM" sul telecomando, quindi selezionare una delle stazioni preimpostate elencate e premere "OK" per confermare. Oppure premere da 0 a 9 sul telecomando per richiamare direttamente i preset. Puoi memorizzare / richiamare fino a 40 delle tue stazioni preferite nella memoria. Ciò ti consentirà di accedere alle tue stazioni preferite utilizzando i numeri del telecomando o l'elenco delle stazioni preselezionate nell'app UNDOK. Informazioni riproduzione in corso Quando un flusso è in riproduzione, lo schermo ne mostra la frequenza o le informazioni RDS, se disponibili: esse contengono il nome della stazione e altre informazioni, quali nome programma, titolo brani e dati di contatto. Se non ci sono informazioni disponibili, sullo schermo appare solo la frequenza. Le trasmissioni stereo sono evidenziate da un'icona che appare in cima allo schermo. Per visualizzare altre informazioni sulla trasmissione, premere “INFO” sul dispositivo. Premendo “INFO” sul dispositivo, si accede ad un altro gruppo di informazioni, che saranno visualizzate ciclicamente a ogni pressione (testo RDS): altro testo RDS (stazione/tipo di programma), frequenza e data odierna.

ImpostazioniICD3030 / Italiano Manuale di istruzioni

Impostazioni di scansione /Scegliendo FM la prima volta, il sistema si posizionerà sulla riproduzione di una certa stazione. Quindi premendo il tasto “Menu”, si apre la tabella mostrata sopra. Per impostazione predefinita, la scansione FM si ferma ad ogni nuova stazione disponibile. Potrebbe accadere che le stazioni con segnale debole, presentino uno scadente rapporto segnale rumore (ascolto disturbato da fruscio). Per modificare le impostazioni di scansione, in modo che essa si fermi solo sulle stazioni con un buon livello di segnale, impostare il valore Sì, dopo aver selezionato l'opzione "Scelta sole stazioni con segnale forte". Impostazioni audio Tutte le stazioni con trasmissione stereofonica, saranno riprodotte in stereo. Potrebbe accadere che le stazioni con segnale debole, presentino uno scadente rapporto segnale rumore (ascolto disturbato da fruscio). Per forzare la riproduzione mono delle stazioni con segnale debole, selezionare la voce ricezione FM debole: Quindi impostare al valore SÌ l'opzione Ascolto in modalità mono. BLUETOOTH

Selezionando la modalità Bluetooth

, il dispositivo è pronto per la procedura di abbinamento, come indicato dall'icona BT che lampeggia in fondo allo schermo. Accendere il proprio smartphone, Tablet o altro dispositivo Bluetooth

per effettuare la ricerca dell'apparecchio. Il nome di abbinamento Bluetooth

è “ICD3030”. Quando l'abbinamento è stato correttamente completato, l'indicatore Bluetooth

si illumina e smette di lampeggiare. Per rimuovere l'abbinamento BT, spegnere o annullare l'associazione del proprio smartphone, tablet o altro dispositivo Bluetooth

Premere " " sulla radio o sul telecomando per avviare o mettere in pausa la riproduzione. È possibile premere " ” o " ” sulla radio o sul telecomando per riprodurre la traccia precedente o successiva. AUX-IN Collegamento di uscite lettore DVD / Set-Top Box / TV a ingressi analogici dalla scheda audio. Utilizzare un cavo audio RCA per collegare le uscite del lettore DVD / TV con la presa di ingresso AUX (L / R) dalla scheda audio.

Il funzionamento improprio può causare danni materiali! Non inserire supporti di registrazione che si discostano dal formato CD standard (ad es mini-dischi) nel lettore CD. Questi potrebbero non essere riprodotti ed espulsi correttamente. Inserire solo un disco alla volta nel lettore CD.

1. Premere il tasto sull’unità e premere fino a quando sarà visualizzato “CD”; premere

“OK” sulla manopola o premere il tasto “CD” sul telecomando per scegliere il CD.

2. Inserire un disco (con il lato con le scritte rivolto verso l’alto). Sul display sarà visualizzabile

“Loading” e la riproduzione del disco non sarà avviata fino a quando non sarà caricatoICD3030 / Italiano Manuale di istruzioni

completamente il disco. Dopo la lettura sul display compariranno le seguenti informazioni in modalità CD: Modalità CD Tempo Tempo di riproduzione trascorso in minuti Numero di spedizione Stato di riproduzione (riproduzione / pausa) La riproduzione inizierà automaticamente una volta letto il sommario. Il display mostrerà "No Disc" quando l'unità è impostata sulla modalità CD e non vi è alcun CD al suo interno. Per mettere in pausa / riprendere la riproduzione del CD, premere il tasto " " Per passare alla traccia successiva, premere una volta il tasto " " Per avanzare rapidamente attraverso una traccia, tieni premuto il pulsante " ". Per passare alla traccia precedente, premere due volte il pulsante " “. Per riavvolgere velocemente una traccia, tenere premuto il pulsante " ". Per interrompere la riproduzione del CD, premere il tasto " . Per espellere il disco, premere in modalità stop il pulsante " ". Programma CD

1. Impostare l'unità in modalità Stop.

2. Premere il tasto "PROG" sul telecomando. Il display mostrerà "T01 P01" e "T01"

3. Scegliere con “ ” o “ ” o i tasti numerici 0-9 del telecomando la traccia da

programmare. Confermare la traccia premendo il tasto “PROGRAM” sul telecomando. Sul display sarà così visualizzato “P02”.Per scegliere più brani, ripetere nuovamente il passaggio 3.

4. Se tutti i brani sono programmati, premere il tasto " " sull'unità o il telecomando per

avviare la riproduzione programmata. Modalità Shuffle Premere il tasto "RANDOM" sul telecomando. Il display mostrerà l'indicatore Shuffle. Ripeti una traccia Durante la riproduzione premere una volta il tasto "REPEAT" sul telecomando per ripetere la riproduzione della canzone che si sta ascoltando. Ripeti tutte le trace Durante la riproduzione premere due volte il tasto "REPEAT" sul telecomando per ripetere tutti i brani dal CD. Per annullare la modalità di ripetizione premere il tasto "REP" sul telecomando finché tutti i simboli sul display scompaiono. SLEEP Per impostare lo sleep timer, premere "SLEEP" sull'unità o sul telecomando. Scegli tra Sleep OFF, 15 minuti, 30 minuti, 45 minuti o 60 minuti. Una volta selezionato un periodo di sospensione, il sistema ritorna alla schermata "In riproduzione". Se si passa al Menu principale in modalità standby, premere "MENU" sull'unità o sul telecomando per tornare alla schermata "In riproduzione".ICD3030 / Italiano Manuale di istruzioni

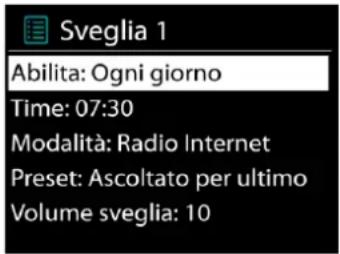

SVEGLIA Sono disponibili due versatili allarmi sveglia dotati di opzione di snooze, nonché una funzione di sospensione che spegne il sistema dopo un periodo di tempo definito. È possibile definire la modalità di attivazione di ciascun allarme.

Premere il tasto "TIMER" sul telecomando o selezionare Allarme nel menu principale per impostare o modificare un allarme. Indicare il numero dell'allarme su cui agire (1 o 2), quindi configurarne i parametri seguenti: Imp. freq. allar.: Off, Ogni giorno, Una volta, Fine settimana o Giorni della sett. Ora Modalità: Tone, Radio Internet, DAB o FM Imp. allar. pred.: Ascoltato per ultimo: 1 - 40 Volume: 0 - 32 Per attivare le nuove impostazioni, scorrere il menu verso il basso e selezionare la voce Salva. Lo schermo indica la presenza di sveglie attive con un'apposita icona che compare in basso a sinistra. UNDOK L’unità supporta il controllo remoto da Apple iPhone, iPad e Android mediante l’app UNDOK. Le app sono disponibili nell’App Store di Apple e in Google Play. È possibile controllare una singola unità, un gruppo di dispositivi o anche più gruppi mediante l’app UNDOK o i controlli della radio. L’app UNDOK consente di effettuare quanto segue:

• Rinominare un gruppo

• Modificare un gruppo, ovvero aggiungere o rimuovere uno o più prodotti

• Controllare un gruppo, ovvero scegliere la modalità di funzionamento e cercare contenuti

• Regolare il volume di un intero gruppo o di singoli prodotti all’interno di un gruppo

• Controllare i prodotti che non sono stati assegnati ad alcun gruppo

• Controllare tutte le modalità dell’unità, tra cui Radio Internet, Lettore Musica, Riproduzione USB, DAB, FM, CD, Bluetooth e Ingresso AUX

• Impostare l’equalizzatore per varie preselezioni audio

• Impostare il timer Sleep

• Modificare il nome visualizzato della radioICD3030 / Italiano Manuale di istruzioni

CUFFIE Per ascoltare la musica utilizzare cuffie con jack stereo da 3,5 mm collegandolo alla corrispettiva presa. Gli altoparlanti verranno disattivati.

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA

Un ripristino delle impostazioni di fabbrica ripristina tutte le impostazioni utente ai valori predefiniti, in modo che data e ora, configurazione di rete e impostazioni predefinite vengano perse. Tuttavia, viene mantenuta la versione corrente del software ICD3030.

RISOLUZIONE DEI PROBLEMI

Errore Rimedio Il dispositivo non si accende. Verificare che l'adattatore di alimentazione sia ben collegato. Spegni automaticamente A causa dei requisiti ErP2 e della protezione ambientale, l'unità passa automaticamente alla modalità standby quando non viene riprodotta la musica per più di 15 minuti. Non viene emesso alcun suono.

1. Riattivare il suono se esso è stato spento

2. Aumentare il volume.

3. Estrarre eventuali cuffie o altoparlanti connessi alla presa audio.

Impossibile stabilire connessioni di rete.

1. Controllare la funzione WLAN.

2. Provare ad associare un indirizzo IP al dispositivo.

3. Attivare la funzione DHCP sul router e riprovare la connessione

tramite il dispositivo.

4. C'è un firewall attivo sulla rete: impostare i programmi coinvolti,

in modo da consentire l'accesso.

5. Riavviare il router

Impossibile stabilire la connessione WiFi.

1. Controllare la disponibilità di una rete WLAN sul router.

2. Avvicinare il dispositivo al router.

3. Assicurarsi di aver inserito una password corretta.

Impossibile trovare stazioni radio.

1. Controllare dispositivi di rete, punti di accesso e firewall.

2. È possibile che la stazione radio sia al momento indisponibile,

riprovare a sintonizzarsi più tardi o selezionare un altro canale.

3. Il link della stazione è cambiato o il canale non trasmette più:

contattare in proposito il fornitore.

4. Il link della stazione aggiunta manualmente potrebbe essereICD3030 / Italiano Manuale di istruzioni

sbagliato: verificarlo ed eventualmente reinserirlo. Ascolto in modalità FM disturbato da fruscio Controllare o spostare l'antenna FM. Spostare la radio. Nessuna stazione disponibile/ascolto disturbato o intermittente in modalità DAB.

1. Spostare la radio.

2. Effettuare la scansione delle sole stazioni locali (con ricezione

3. Controllare la copertura locale del segnale DAB.

Allarme non funzionante.

2. Problema dovuto al livello di volume, consultare la sezione delle

soluzioni per i problemi di assenza audio.

3. La sorgente dell'allarme impostata è la riproduzione radio, ma al

momento la connessione di rete non è disponibile. Modificare la sorgente di allarme o riconfigurare la connessione. Impossibile individuare il driver USB o il lettore MP3.

1. Controllare che il driver USB o il lettore MP3 siano collegati

2. Alcuni dischi rigidi USB richiedono un'alimentatore esterno:

assicurarsi che esso sia connesso.

3. Non tutti i lettori MP3 sono leggibili direttamente dal dispositivo:

usare un disco USB. L'applicazione NetRemote non visualizza l'unità ICD3030 o non si connette ad essa.

2. Se ci sono diversi streaming in corso da più dispositivi, ciò

potrebbe causare un arresto anomalo del sistema: riavviare l'unità ICD3030 e/o il dispositivo di streaming. Tutti gli altri casi non risolvibili. L'unità ICD3030 si trova spesso ad elaborare grandi quantità di dati, il che può, dopo un certo periodo di tempo, essere causa di blocchi o malfunzionamenti del sistema, indipendentemente dalla modalità di utilizzo. Riavviare l'unità ICD3030 se necessario. Il normale funzionamento dell'unità può essere disturbato da forti interferenze Elettromagnetiche. In tal caso, basta riavviare il prodotto per ripristinarne il normale funzionamento, seguendo le istruzioni del presente manuale. Se anche in tal modo, non è possibile ripristinare il corretto funzionamento, provare ad usare il prodotto in un altro ambiente. Infatti il dispositivo potrebbe presentare malfunzionamenti, se usato in aree con forti interferenze radio. L'unità tornerà a funzionare normalmente, non appena spostata in un ambiente senza interferenze.ICD3030 / Italiano Manuale di istruzioni

SPECIFICHE TECNICHE Alimentazione elettrica : Utilizzare solo l'adattatore di alimentazione in dotazione Ingresso alimentazione : 100-240V~50/60Hz Uscita di potenza : DC 18V 1.2A Gamma DAB + : Band III 174.928 – 239.200MHz Gamma FM : 87.5 – 108MHz Bluetooth versione : Version 2.1 + EDR Connettività : Modalità WiFi dual per supportare il sistema WiFi a 2,4 GHz e 5 GHz Potenza audio : 2x 15W Consumo in standby con impostazione "Mantieni la rete in standby" : 1.5W

Ci riserviamo eventuali errori di stampa e modifiche tecniche. Copyright di Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Riproduzione possibile solo con il permesso di Woerlein GmbHMedidas de seguridad, medioambientales y de montaje
