BEDIENUNGSANLEITUNG ICD3030 Soundmaster

ICD3030 Hersteller Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email. [e-mail] GERMANY Web: www.soundmaster.deSicherheits- / Umwelt- / Aufstellhinweise

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt Bitte fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gefahr elektrischer Schläge Gerät nicht öffnen! Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich ab- geben wo Batterien und Akkus der betreffenden Art verkauf werden. Batterien und Akkus bitte nur in entladenem Zustand abgeben. *) gekennzeichnet mit Cd = Cadmium, Hg =Quecksilber, Pb = Blei

Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind. Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden. Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden. ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG

TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG

NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH

NICHT DEM STRAHL AUS.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben. Niemals mit Feuchtigkeit in Verbindung bringen. Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät. Betreiben Sie das Gerät nur in einem gemäßigten Klima. Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden. Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein. Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann. Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen. Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben. Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert. Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service- Center/Kundencenter auszuführen. Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien. Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben. Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt. Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!! Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen. Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet. Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten. Decken Sie niemals die Belüftungsöffnungen zu!!! Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden. Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen. Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert. Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann. Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.ICD3030 / Deutsche Bedienungsanleitung

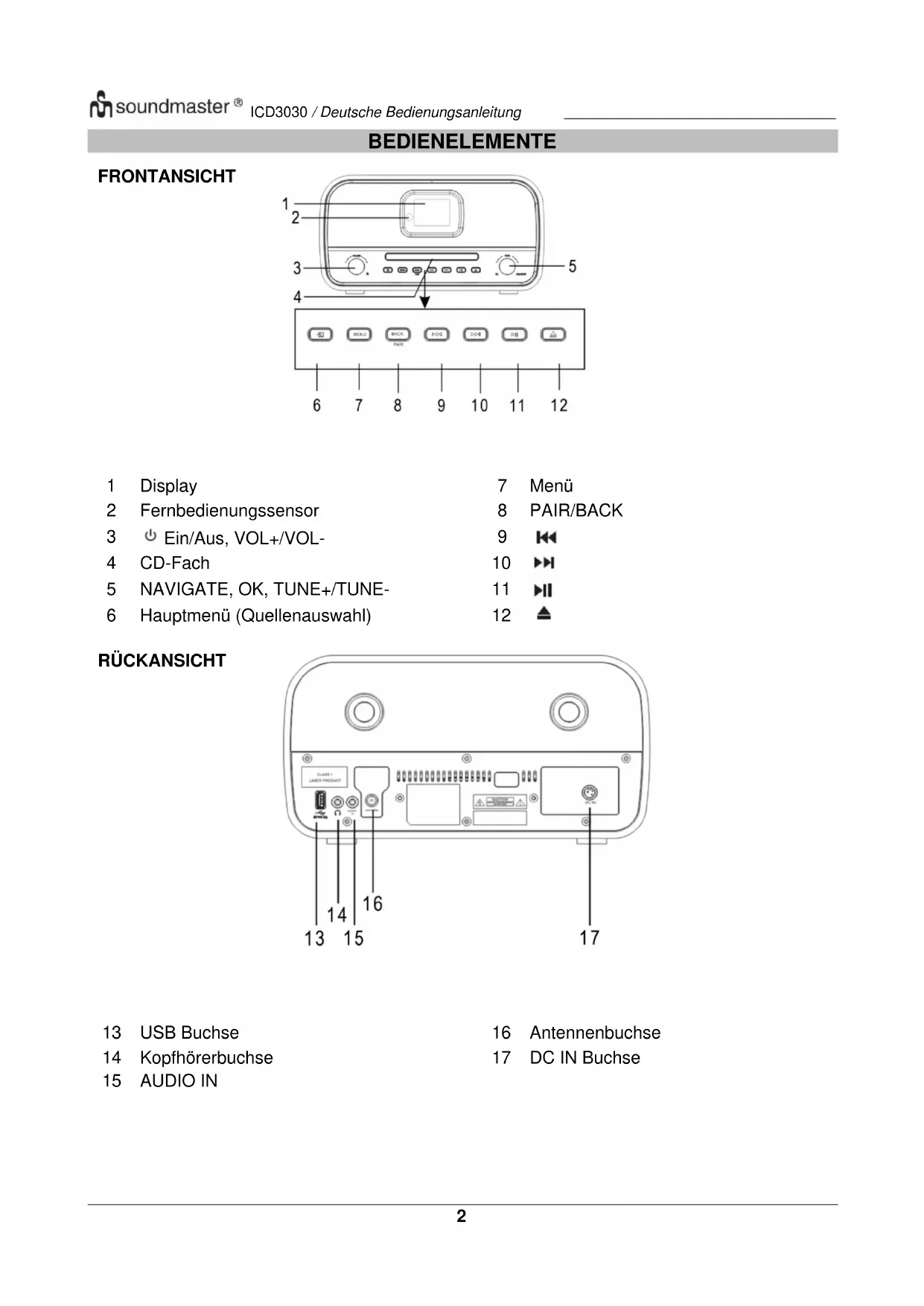

Fernbedienungssensor

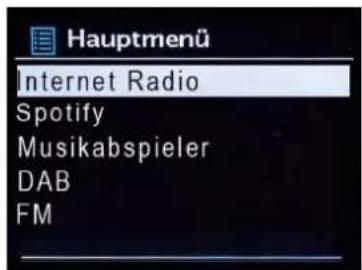

Hauptmenü (Quellenauswahl)

1. Drücken und schieben Sie die Batteriefachabdeckung zurück.

2. Legen Sie zwei AAA-Batterien polungsrichtig in das Batteriefach ein (siehe Abbildung im

3. Schließen Sie wieder die Batteriefachabdeckung.

LIEFERUMFANG Hauptgerät Fernbedienung Bedienungsanleitung Netzadapter 2 x AAA Batterien AntenneICD3030 / Deutsche Bedienungsanleitung

INBETRIEBNAHME Schließen Sie dann den Netzadapter an der Rückseite des Gerätes und an eine Steckdose an. Das Gerät zeigt die Startanzeige und ist anschließend Betriebsbereit. Nach dem Einschalten spielt die zuletzt benutzte Quelle. Wenn das Gerät das erste Mal eingeschalten wird startet der Einrichtungsassistent. NETZWERKVERBINDUNG VORBEREITEN Vergewissern Sie sich, dass Sie das WLAN Netzwerk eingerichtet haben und über die WEP-, WPA- und WPA2-Passwörter zum Aktivieren der Verbindung verfügen.

Sie können die WPS-Funktion (Wi-Fi Protected Setup) auch für die Kopplung des Netzwerkgeräts mit dem Internetradio verwenden. Überprüfen Sie, ob die Indikatoren am Netzwerkgerät den entsprechenden Status anzeigen. HAUPTMENÜ Im Hauptmenü sind folgende Betriebs Modes verfügbar: Internet Radio, Spotify, Musikabspieler, DAB, UKW (FM), Bluetooth

, CD, , AUX-In, Sleep und Wecker.

GERÄTESTART Datenschutzgrundverordnung Zu Beginn der Erstinstallation oder nach dem Zurücksetzen in die Werkseinstellung erscheint im Display als Erstes die Datenschutzrichtlinie. Damit die Installation fortgesetzt werden kann bestätigen Sie diese Bitte mit der „NAVIGATE/OK“ Taste. Beim erstmaligen Gebrauch werden Sie gefragt, ob Sie den Einrichtungsassistenten starten möchten. Wählen Sie die Option JA, um mit dem Setup fortzufahren. Nach der Auswahl der Option NEIN werden Sie in der nächsten Anzeige gefragt, ob der Einrichtungsassistent beim nächsten Einschalten gestartet werden soll. Der Einrichtungsassistent kann auch vom Setup Menü gestartet werden.

Weitere Informationen finden Sie unter www.frontiersmart.com/privacyICD3030 / Deutsche Bedienungsanleitung

EINRICHTUNGSASSISTENT Sprachen 1. Wählen Sie die Menüsprache aus. Uhrzeit / Datum / Anzeigeformat 2. Wählen Sie 12 oder 24 als Uhrzeitformat aus.

Automatische Aktualisierung 3. Datum und Uhrzeit können manuell oder automatisch via DAB, UKW oder Netzwerkverbindung aktualisiert werden. Die automatische Aktualisierung erfolgt mit Daten, die via DAB, UKW oder das Internet übertragen werden. Die Uhrzeit wird nur in einem bestimmten Modus aktualisiert. Sie sollten daher einen Modus auswählen, den Sie regelmäßig verwenden. DAB und UKW verwenden Zeitsignal- und Funkübertragung. Das Netzwerk verwendet ein Zeitsignal, das in einem beliebigen Netzwerkverbindungsmodus vom Internetradioportal gesendet wird. Zeitzone / Sommerzeit 4. Stellen Sie Ihre Zeitzone ein. Falls in Ihrem Land aktuell die Sommerzeit verwendet wird, wählen Sie die Option der Sommerzeit. Manuelle Aktualisierung 5. Falls Sie die Option “Keine Aktualisierung auswählen“, werden Sie aufgefordert, die Uhrzeit und das Datum manuell einzustellen. Datum und Uhrzeit werden in den Formaten tt-mm-jjjj und hh:mm angezeigt. Der aktivierte Wert blinkt. Stellen Sie den Wert mit „NAVIGATE“ ein. Drücken Sie nach der Einstellung eines Wertes den „OK“ Knopf, um zum nächsten Wert zu gelangen. Netzwerk 6. Netzwerkverbindung halten Wählen Sie diese Option um das Gerät im Standby mit dem Netzwerk in Verbindung zu halten, dadurch verbindet sich das Gerät schneller mit dem Internet, es kann mittels UNDOK APP eingeschalten werden, allerdings ist die Standby -Leistungsaufnahme höher. WLAN Region Wählen Sie die WLAN-Region für die WLAN-Verbindung aus: Großteil Europas Suche nach dem Netzwerk Das Gerät ist mit allen herkömmlichen Netzwerkprotokollen und Verschlüsselungs- Methoden kompatibel. Er sucht nach verfügbaren Netzwerken und listet diese für die Auswahl auf.ICD3030 / Deutsche Bedienungsanleitung

Im nächsten Schritt werden Sie aufgefordert, die Verschlüsselung einzugeben. Um das Passwort des Netzwerks einzugeben, verwenden Sie den Navigationsregler und bewegen Sie den Cursor durch die Zeichen; drücken Sie „OK“ zum Bestätigen. Es gibt drei Möglichkeiten, den Cursor innerhalb des Passworts rückwärts bis vor das erste Zeichen zu navigieren – Rücktaste, OK und Abbrechen.

WPS-verschlüsseltes Netzwerk Falls Ihr Netzwerkgerät die WPS-Funktion unterstützt, erscheint vor der SSID (Name des Netzwerkgeräts) [WPS]. Treffen Sie je nach Anforderung die entsprechende Auswahl.

Push button - WPS-Schnelltaste am Gerät Sie werden aufgefordert, die Verbindungstaste am Router zu drücken. Der Tuner sucht dann nach dem verbindungsbereiten Netzwerk und stellt die Verbindung her.

Pin Das Gerät erzeugt einen 8-stelligen Code, geben sie diesen Code am Router ein.

Skip WPS - WPS überspringen Geben Sie das Passwort wie bei einem herkömmlich verschlüsselten Netzwerk ein. Nähere Informationen zur Einrichtung eines WPS-verschlüsselten Netzwerks finden Sie in der Gebrauchsanleitung des WPS-Routers. Es wird versucht das ausgewählte Netzwerk zu verbinden. Bei erfolgreichem Setup erscheint die Verbindungsbestätigung. Bei erfolgloser Verbindung kehrt das Gerät zur vorherigen Anzeige zurück und versucht es erneut.

Drücken Sie „OK”, um den Einrichtungsassistent zu schließen.ICD3030 / Deutsche Bedienungsanleitung

EQUALIZER Es sind mehrere voreingestellte EQ-Modi verfügbar: Normal, Jazz, Rock, Klassik, Pop und mein EQ. Darüber hinaus ist auch eine benutzerdefinierte Einstellung verfügbar; erstellen Sie Ihren eigenen EQ mit benutzerdefinierten Tiefton-, Hochton- und Lautstärkeeinstellungen.

NETZWERK Netzwerk-Wizard Starten Sie die Suche nach der AP SSID und geben Sie dann den WEP-/WPA-Schlüssel ein oder wählen Sie Drucktaste/PIN/WPS überspringen für die Verbindung des schnurlosen Netzwerks aus. Setup von PBC-WLAN Konfiguration via Drucktaste für die Verbindung des AP, das WPA (Wi-Fi Protected Setup) unterstützt. Einstellungen anzeigen Informationen des aktuell verbundenen Netzwerks anzeigen: Aktive Verbindung, MAC- Adresse, WLAN WLAN-Region Wählen Sie die WLAN-Region für eine optimale WLAN-Verbindung aus: Europa oder Australien. Manuelle Einstellungen Wählen Sie die kabelgestützte oder schnurlose Netzwerkverbindung aus und aktivieren oder deaktivieren Sie DHCP (Dynamic Host Configuration Protocol). Netzwerkprofil Der ICD3030 speichert die letzten vier verbundenen schnurlosen Netzwerke und versucht automatisch, die Verbindung mit dem jeweils verfügbaren Netzwerk herzustellen. Hier sehen Sie die Liste der registrierten Netzwerke. Sie können unerwünschte Netzwerke löschen, indem Sie drehen und drücken, um die Option JA auszuwählen und den Löschvorgang zu bestätigen.ICD3030 / Deutsche Bedienungsanleitung

Netzwerkverbindung aufrecht erhalten Wählen Sie die Option „JA“, um die Netzwerkverbindung im Standby, DAB, FM und AUX IN - Modus aufrecht zu erhalten. Falls Sie die Option „NEIN“ auswählen, wird die WLAN - Verbindung bei nichtgebrauch abgeschalten. Es wird jedoch Empfohlen die Verbindung für die DLNA Anwendung und für den Gebrauch der UNDOK APP aufrecht zu erhalten.

UHRZEIT/DATUM Wählen Sie die manuelle oder automatische Einstellung für die Uhrzeit und stellen Sie das Uhrzeitformat, die Zeitzone und die Sommerzeit ein. DISPLAYBELEUCHTUNG Sie können die Displayhelligkeit in Standby und im Betrieb separat in 5 Stufen einstellen. SPRACHEINSTELLUNG Ändern Sie die Sprache je nach Bedarf. SOFTWAREAKTUALISIERUNG Um Störungen zu beheben und/oder neue Funktionen hinzuzufügen können neue Softwareversionen zu Verfügung gestellt werden. Sie können manuell nach Aktualisierungen suchen oder den ICD3030 so einstellen, dass dieser regelmäßig und automatisch nach Aktualisierungen sucht (letzteres ist Standardeinstellung). Falls eine neuere Software erkannt wird, werden Sie gefragt, ob Sie diese installieren möchten. Falls ja, wird die neue Software heruntergeladen und installiert. Nach der Aktualisierung der Software werden alle benutzerdefinierten Einstellungen beibehalten. HINWEIS: Vor der Aktualisierung der Software müssen Sie sich vergewissern, dass der ICD3030 mit einer stabilen Stromversorgung verbunden ist. Falls die Stromversorgung während der Aktualisierung getrennt wird, kann das Gerät dadurch permanent beschädigt werden. INFORMATIONEN Firmware-Version und Radio-ID anzeigen.ICD3030 / Deutsche Bedienungsanleitung

INTERNET RADIO Das Gerät kann Tausende von Radiosendern und Podcasts aus der ganzen Welt via Breitband-Internetverbindung wiedergeben. Wenn Sie Internetradio auswählen, kontaktiert das Gerät direkt das Frontier Silicon Internetradioportal (unterstützt von Airable), um die Liste der Sender zu abzurufen.

Das Portal ermöglicht auch die Erstellung mehrerer Favoritenlisten, die Sie entsprechend personalisieren können. Falls Sie bereits einen Internetradiosender wiedergeben, können Sie die „ZURÜCK“ Taste drücken, um zur vorherigen Menüeinstellung zurückzukehren, anstatt die Taste „MENÜ“ zu drücken und das erste Menü im Internetradiomodus zu öffnen. Zuletzt angehörte Sender Wenn Sie den Internetradiomodus einschalten, wird der zuletzt gehörte Sender ausgewählt. Um einen anderen kürzlich gehörten Sender auszuwählen, klicken Sie hier, um die ausgewählten Sender aufzulisten. Die zuletzt angehörten Sender erscheinen ganz oben in der Liste.

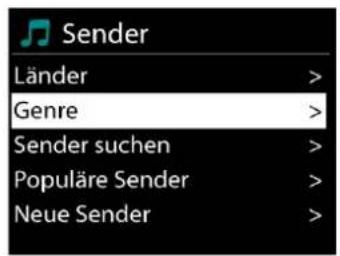

Senderliste Suchen Sie nach Internetübertragungen, die nach Kategorien, Standort, Genre, Popularität und Neue Sender sortiert sind. Sie können auch anhand von Schlagwörtern nach Sendern suchen.

Sender speichern – Presets Um einen Internetradiosender zu speichern, drücken und halten Sie die „PROGRAM“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplätze aus und bestätigen Sie die Auswahl mit „OK“. Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PROGRAM“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Informationen zur aktuellen Wiedergabe Während der Wiedergabe werden im Display der Name und die Bezeichnung der Übertragung angezeigt. Um weitere Informationen anzuzeigen, drücken Sie die Taste „INFO“ am Gerät oder auf der Fernbedienung.ICD3030 / Deutsche Bedienungsanleitung

Mit jedem Drücken der Taste „INFO“ wird nacheinander eine andere Gruppe von Informationen angezeigt: Name/Titel, Genre/Standort, Zuverlässigkeit, Codec/Abtastrate, Wiedergabe-Puffer und aktuelles Datum. SPOTIFY Der ICD3030 ist mit Spotify Connect kompatibel, sodass das ICD3030-Gerät als drahtloser Lautsprecher fungieren kann, der von der Spotify-App gesteuert wird, die für iOS, Android- Smart-Geräte und einen Desktop-Client für PCs verfügbar ist. Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr. Die Spotify-Software unterliegt den Lizenzen von Drittanbietern, die hier zu finden sind: https://www.spotify.com/connect/third-party-licenses MUSIKABSPIELER Im Musikabspieler-Modus können Dateien in den Formaten MP3, WMA, WAV, AAC, FLAC oder ALAC von einem Computer im lokalen Netzwerk wiedergegeben werden.

Falls Sie bereits eine Musikdatei abspielen, können Sie mit der Taste „ZURÜCK“ zum zuletzt angezeigten Menü zurückzukehren. Mit den Tasten „ “ oder „ “ können Sie den vorherigen oder nächsten Titel abspielen. Gemeinsame Medien Falls Sie die Freigabe von Medieninhalten eingerichtet haben, sollte ein Eintrag vorhanden sein, der aus dem <Computernamen besteht>: <Name freigegebener Medien>. Falls Sie mehr als einen Computer haben, mit dem Sie Daten freigeben, werden die Alternativen aufgelistet. Wählen Sie den freigegebenen Inhalt aus, den Sie abspielen möchten.

Von nun an werden die Menüs vom Freigabeserver aus erstellt. Das erste Menü zeigt eine Liste mit Mediatypen, z.B. Musik, Video, Bilder und Wiedergabelisten. Das Gerät kann nur Musik und Wiedergabelisten abspielen. Es ist auch eine Suchfunktion verfügbar, mit der Sie Titel ähnlich wie Internetradiosender suchen können.ICD3030 / Deutsche Bedienungsanleitung

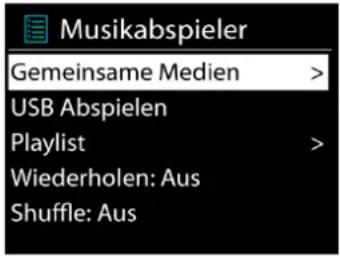

Die Option Musik bietet eine Vielzahl von Möglichkeiten zur Auswahl von Titeln, u.a. via Genre, Künstler, Album, Komponist und Bewertung. Wenn Sie einen Titel gefunden haben, den Sie abspielen möchten, drücken Sie die „OK“ Taste um die Wiedergabe zu starten.

Medienserver entfernen Der ICD3030 speichert alle Daten des UPnP-Servers im internen Speicher ab, die über die Netzwerkverbindung erkannt wurden. Alle Server, die Sie bereits nutzten werden hier angezeigt. Sie haben nun Möglichkeit die Server zu entfernen, die Sie nicht länger mehr benötigen. Drücken Sie im Musikplayer Modus die „MENÜ“ Taste, um das Hauptmenü zu öffnen. 1. Drehen Sie „NAVIGATE“, bis „Medienserver entfernen“ im Display hinterlegt ist. 2. Bestätigen Sie nun die Eingabe durch Drücken der Taste „OK“. Um die Medienserver, die Sie nicht mehr benötigen, zu entfernen, drehen Sie 3. „NAVIGATE“ bis „JA“ im Display hinterlegt ist. Nun drücken Sie die „OK“ Taste, um den Medienserver aus der Liste zu entfernen. USB Abspielen Von nun an werden die Ordner - Menüs von dem USB-Gerät aus erstellt. Durchsuchen Sie mit „NAVIGATE“ und der „BACK“ Taste, den “ / ” Tasten auf der Fernbedienung oder mithilfe der UNDOK - APP die Ordner. Im Display werden der Ordner und die Dateinamen (nicht unbedingt die Namen des Titels) angezeigt.

Drücken Sie die „OK“-Taste oder benutzen Sie die „UNDOK APP“ um die Wiedergabe zu starten

Wiederholen / Zufallswiedergabe Sie können Titel wiederholt oder in willkürlicher Reihenfolge abspielen. DMR (DLNA Übertragung) Sie können Musik von einem PC, Android-Handy oder Tablet freigeben und die Musikwiedergabe am Gerät direkt über den PC, das Android-Handy, das Tablet oder via iPhone/iPad steuern. Diese Art nennt sich ganz einfach DLNA-Übertragung. Zur Musikübertragung folgen Sie hierfür die Anleitung das DLNA Steuerungssystems.ICD3030 / Deutsche Bedienungsanleitung

Steuerung via PC Systemanforderungen an den PC für DLNA: Windows 7 und Windows Media Player 12. Nehmen Sie den Setup wie folgt vor: Geben Sie zunächst die Medieninhalte von Ihrem PC an den ICD3030 frei. Bedienfeld > Netzwerk und Internet > Netzwerk und Freigabezentrum > Medienübertragungsoptionen

Öffnen Sie Windows Media Player zum Aktivieren von Remotesteuerung des Players zulassen

Klicken Sie mit der rechten Maustaste eine beliebige Musikdatei in der Bibliothek an und wählen Sie dann die Wiedergabe über den ICD3030.

Es erscheint ein Musikwiedergabefeld für die Übertragung.ICD3030 / Deutsche Bedienungsanleitung

Steuerung via Smartphone/Tablet Suchen Sie (mit dem Schlagwort: DLNA) und laden Sie aus dem Google Play Store oder Apple Store eine kostenlose oder handelsübliche DLNA- App auf Ihr Android-Handy, Tablet oder iPhone/iPad für die Installation herunter. Wir empfehlen, auf einem Android Handy, Tablet oder iPhone/iPad die APP UNDOK, oder IMediaShare zu verwenden. Gehen Sie wie folgt vor, um übertragene Inhalte wiederzugeben:

1. Wählen Sie den ICD3030 als Player aus.

2. Wählen Sie den Musikserver und anschließend die Musik

aus. HINWEIS: Einige Apps unterstützen nicht die Musikübertragung vom iPhone/iPod; aber das iPhone/ der iPod können dennoch dafür verwendet werden, Musik von anderen Servern zu übertragen. Einige Apps ermöglichen, die Musik über mehrere Player gleichzeitig abzuspielen. Bei einigen Apps ist es möglich, eine Wiedergabeliste zu erstellen, sofern Sie mehrere Musikinhalte auswählen.

Lesen Sie die Bedienungsanleitung der jeweiligen Software oder App, um in den vollen Genuss der DLNA-Übertragung zu kommen.ICD3030 / Deutsche Bedienungsanleitung

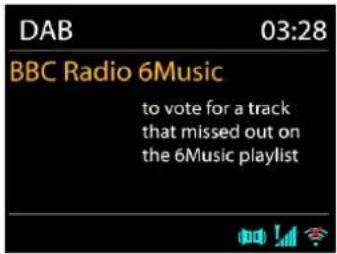

DAB+ (DIGITALRADIO) Im DAB-Modus werden digitale DAB/DAB+ Radiosender empfangen und Informationen bzgl. Sender, Übertragung und Titelwiedergabedauer angezeigt.

Radiosender suchen Wenn Sie den DAB-Radiomodus das erste Mal einschalten oder die Senderliste leer ist, führt das Gerät einen vollständigen Scan nach verfügbaren Sendern durch. Sie können die Suche auch manuell starten, um die Senderliste aus einem der nachfolgenden Gründe zu aktualisieren: Von Zeit zu Zeit sind andere Sender verfügbar. Falls der Empfang des ursprünglichen Scans nicht gut war, kann dies dazu führen, dass die Senderliste leer oder unvollständig ist. Falls der Empfang einiger Sender schlecht ist (Aussetzer), haben Sie die Möglichkeit, nur die Sender mit guter Signalstärke aufzulisten.

Um die Suche zu starten wählen, Sie die Option Vollständiger Scan. Nach Abschluss der Sendersuche zeigt das Radio eine Liste aller verfügbaren Sender an. Um Sender zu entfernen, die angezeigt, jedoch nicht verfügbar sind, wählen Sie die Option Senderbereinigung. Sender speichern – Presets Um einen DAB-Radiosender zu speichern, drücken und halten Sie die „PROGRAM“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplätze aus und bestätigen Sie die Auswahl mit „OK“. Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PROGRAM“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Informationen zur aktuellen Wiedergabe Während der Übertragung werden der Sendername und die vom Sender übertragenen DLS- Informationen (Dynamic Label Segment) angezeigt; diese enthalten Echtzeitdaten wie z.B. Sendungsname, Titel und Kontaktinformationen. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen anzuzeigen, drücken Sie die Taste „INFO“ am Gerät oder auf der Fernbedienung.ICD3030 / Deutsche Bedienungsanleitung

EINSTELLUNGEN Komprimierung des Dynamikbereichs (DRC) Falls Sie in einer lauten Umgebung Musik mit einem hohen Dynamikbereich anhören, können Sie den Audio-Dynamikbereich komprimieren. Leise Töne werden dadurch lauter und laute Töne leiser. Stellen Sie die Option DRC mit Aus, Niedrig oder Hoch ein. Senderreihenfolge Sie können die DAB-Radiosender alphanumerisch, als Ensemble oder gültige Sender sortieren. Ensemble listen Sender auf, die gemeinsam auf dem gleichen Ensemble übertragen werden. Mit der Option Gültig werden zunächst gültige Sender alphanumerisch und anschließend nicht übertragene Sender angezeigt. UKW (FM) Im UKW-Radiomodus werden analoge Radiosender über das UKW- Band empfangen und RDS-Daten (Radio Data System) Zusatzinformationen bzgl. des Sender angezeigt.

Für die automatische Suche eines Radiosenders drücken und halten Sie die „INTRO/AMS“ Taste. Die Frequenzanzeige beginnt zu laufen und stoppt am nächsten verfügbaren Sender. Für eine manuelle Abstimmung drücken und halten Sie die Taste „ “ oder „ “ bis der Suchlauf startet. Der Suchlauf stoppt beim nächsten gefundenen Sender. Für die Feinabstimmung drücken Sie die Tasten „ “ oder „ “ auf der Fernbedienung. Das Gerät stimmt die Frequenz in einer Schrittweite von 0,05 MHz ab. Sender speichern – Presets Um einen UKW-Radiosender zu speichern, drücken und halten Sie die „PROGRAM“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplätze aus und bestätigen Sie die Auswahl mit „OK“. Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PROGRAM“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen.

Informationen zur aktuellen Wiedergabe Während der Übertragung werden im Display die Frequenz und – sofern RDS-Informationen verfügbar sind – der Sendername und andere RDS-Daten wie Sendungsname, Titel und Kontaktinformationen angezeigt. Falls keine Daten verfügbar sind, wird nur die FrequenzICD3030 / Deutsche Bedienungsanleitung

angezeigt. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen bzgl. der Sendung anzuzeigen, drücken Sie die Taste „INFO“ am Gerät. Mit jedem Drücken der Taste „INFO“ auf dem Gerät wird nacheinander eine andere Gruppe von Informationen angezeigt: RDS-Text, weitere RDS-Daten (Sender/Art der Sendung), Frequenz und das aktuelle Datum. EINSTELLUNEGN Suchlaufeinstellungen Per Standardeinstellung wird die UKW-Suche beendet, sobald ein verfügbarer Sender gefunden wurde. Diese Funktion kann dazu führen, dass ein Sender mit schlechtem Rauschabstand (Rauschen) wiedergegeben wird. Um die Scaneinstellungen dahingehend zu ändern, dass nur Sender mit guter Signalstärke empfangen werden, wählen Sie zunächst die Option „nur starke Sender“ und anschließend die Option Ja. Audioeinstellungen Alle Stereosender werden in Stereo wiedergegeben. Bei Sendern mit schlechterem Empfang kann dies zu einem schlechten Rauschabstand (Rauschen) führen. Um solche Sender in Mono wiederzugeben, wählen Sie die Option Schlechter UKW-Empfang: Nur in Mono wiedergeben und Ja. BLUETOOTH

Wenn Sie den Bluetooth

-Modus auswählen, aktiviert das Gerät die Kopplung und unten im Display blinkt das BT-Icon. Schalten Sie Ihr Smartphone, Tablet oder Bluetooth

-Gerät ein, um nach ICD3030 zu suchen. Nach der erfolgreichen Kopplung leuchtet die Bluetooth

-Anzeige stetig und hört auf zu blinken. Um die BT-Kopplung zu beenden, müssen Sie Ihr Smartphone, Tablet oder andere Bluetooth

-Geräte ausschalten oder trennen.

Drücken Sie die „ “ Taste am Gerät oder auf der Fernbedienung um die Musikwiedergabe zu starten oder zu unterbrechen. Sie können mit den Tasten „ “ oder „ “ zum vorherigen oder nächsten Titel gelangen.

AUX-IN Verbinden Sie den Line-Out Ausgang Ihres DVD Players / Set-Top Box / TV mit dem AUX-IN Eingang des ICD3030. Verwenden Sie hierzu ein 3,5mm Stereo-Klinkenstecker-Kabel (nicht im Lieferumfang).ICD3030 / Deutsche Bedienungsanleitung

CD BETRIEB Unsachgemäßer Betrieb kann zu Schäden führen! Legen Sie keine CDs, die von der Standard- CD abweicht z. B. Mini-CDs in das Gerät ein. Diese können nicht korrekt wiedergegeben oder ausgeworfen werden.

1. Drücken Sie die " " Taste am Gerät und anschließend sooft die Taste „ “ bis „CD“

ausgewählt ist oder Sie drücken auf der Fernbedienung die Taste „CD“.

2. Öffnen Sie das CD-Fach mit der Taste „ “ und legen Sie eine CD mit der beschrifteten

Seite nach oben zeigend ein. Schliessen Sie wieder das CD-Fach mit der „ “ Taste. Im Display erscheint „Loading“ und die CD wird eingelesen. In dieser Zeit ist eine Bedienung nicht möglich. Nach dem Einlesen zeigt das Gerät folgende Informationen: CD Modus Zeit Spielzeit in Minuten Titelanzahl Wiedergabe Status (Wiedergabe/ Pause) Die Wiedergabe startet automatisch nach dem Einlesen der CD. Wird eine CD nicht erkannt oder ist keine CD eingelegt zeigt das Display “No Disc”. Um die Wiedergabe zu unterbrechen und fortzusetzen drücken Sie die “ ” Taste Um den nächsten Titel zu wählen drücken die “ ” Taste. Schnelles Vorspulen machen Sie drücken und halten der “ ” Taste. Um den vorherigen Titel zu wählen drücken Sie zweimal die “ ” Taste. Schnelles Zurückspulen machen Sie drücken und halten der “ ” Taste. Um die Wiedergabe zu beenden drücken Sie die “ ” Taste. Um die CD auszuwerfen drücken Sie im Stop-Modus die “ ” Taste. Titel Programmierung

1. Vergewissern Sie sich dass sich das Gerät im Stop-Modus befindet.

2. Drücken Sie die “PROGRAM” Taste auf der Fernbedienung. Das Display zeigt “T01 P01”

wobei die Anzeige “T01” blinkt..

3. Wählen Sie mit den “ ” oder “ ” Tasten den Titel den Sie programmieren möchten

und bestätigen Sie die Eingabe durch Drücken der “OK” Taste auf der Fernbedienung. Die Anzeige wechselt anschließend auf “P02”.

4. Wenn Sie weitere Titel speichern möchten führen Sie Schritt 3 nochmals aus.

5. Wenn alle Titel gespeichert sind drücken Sie die “ ” Taste am Gerät oder auf der

Fernbedienung um die Wiedergabe zu starten. Zufallswiedergabe Drücken Sie die “RANDOM” Taste auf der Fernbedienung um die zufällige Wiedergabe zu starten. Im Display erscheint die Anzeige der Zufallswiedergabe.ICD3030 / Deutsche Bedienungsanleitung

Wiederholen eines Titels Drücken Sie während der Wiedergabe die “REPEAT” Taste auf der Fernbedienung. Das Gerät spielt immer wieder den aktuell laufenden Titel ab. Im Display erscheint die Anzeige der Einzelwiederholung. Wiederholen aller Titel Drücken Sie während der Wiedergabe zweimal die “REPEAT” Taste auf der Fernbedienung. Es wird die komplette CD wiederholt. Im Display erscheint die Anzeige der Gesamtwiederholung. Um den Wiederholungsmodus zu beenden drücken Sie die “REPEAT” Taste sooft bis alle Anzeigen im Display erloschen sind.

EINSCHLAFTIMER - SLEEP

Stellen Sie den Einschlaftimer ein, indem Sie im Hauptmenü die Option Sleep auswählen. Wählen Sie Sleep: AUS, 15 MIN., 30 MIN., 45.MIN oder 60 MIN. Nach der Auswahl eines Sleep - Timers kehrt das System zum Hauptmenü zurück. Drücken Sie die Taste INFO am Gerät um zur aktuellen Wiedergabeanzeige zu gelangen.

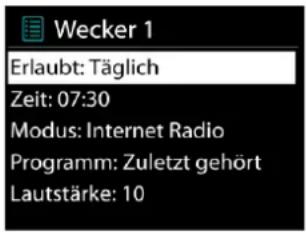

Das Gerät bietet zwei unterschiedliche Weckrufoptionen mit Schlummerfunktion, um das Gerät nach einer bestimmten Dauer einzuschalten. Sie können für jeden Weckruf einen bestimmten Weckmodus einstellen.

Drücken Sie die „TIMER“ Taste auf der Fernbedienung oder wählen Sie die Option Wecker im Hauptmenü um einen Weckruf einzustellen oder zu ändern. Wählen sie den gewünschten Wecker (1 oder 2) und konfigurieren Sie dann die folgenden Einstellungen: Intervall: Aus, Täglich, Einmal, Wochenende oder Wochentage Zeit Quelle: Summer, Internet Radio, CD, DAB or FM, Programm: zuletzt gehört, P1 – P20, Lautstärke: 0 - 32 Um die neuen Einstellungen zu aktivieren, scrollen Sie nach unten und wählen Sie speichern. Die aktivierten Weckrufe werden unten links im Display mit einem entsprechenden Icon angezeigt. UNDOK Das Gerät unterstützt eine Fernbedienungsfunktion welche über die UNDOK –APP bereitgestellt wird. Die „UNDOK APP“ ist im „Apple App Store“ und bei „Google Android Play“ für den Download verfügbar.ICD3030 / Deutsche Bedienungsanleitung

Sie können mittels UNDOK das Gerät bedienen, Gerätegruppen erstellen und verwalten. Folgende Funktionen sind mit der „UNDOK APP“ verfügbar:

• Gruppennamen vergeben

• Gruppen verwalten, Geräte zu Gruppe hinzufügen oder entfernen.

• Gruppe steuern, den Betriebsmode wählen oder nach Inhalten suchen.

• Die Funktionen der Gruppengeräte steuern.

• Alle Betriebsfunktionen (Internetradio; Musik Player; USB Wiedergabe, DAB, UKW Bluetooth

, CD und AUX In) des Gerätes steuern.

• Die Equalizer Einstellungen vornehmen.

• Den Einschlaftimer (Sleep) einstellen und aktivieren.

• Den Gerätenamen ändern. KOPFHÖRERBETRIEB Um Musik über Kopfhörer zu hören, schließen Sie einen 3.5mm Klinken-Kopfhörer an die Kopfhörerbuchse Ihres Gerätes an. Die Lautsprecher werden dadurch abgeschalten. Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen. WERKSEINSTELLUNG Bei der Werkseinstellung werden alle benutzerdefinierten Einstellungen auf die Werkseinstellungen zurückgesetzt, d.h. die Uhrzeit, das Datum, die Netzwerkkonfigurationen und Speichereinstellungen gehen verloren. Die aktuelle Software-Version des ICD3030 wird jedoch beibehalten. sowie die Registrierung mit dem Internetradioportal. Die Internetradiofavoriten werden also solange beibehalten, bis Sie den ICD3030 mit einem anderen Konto im Portal anmelden. STÖRUNGSBEHEBUNG Problem Behebung Das Gerät lässt sich nicht einschalten. Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist. Gerät schaltet sich automatisch ab. Aufgrund der ErP2-Anforderungen und des Umweltschutzes wechselt das Gerät automatisch in den Standby-Modus, wenn mehr als 15 Minuten lang keine Musik abgespielt wird. Kein Ton.

1. Schalten Sie den Ton ein; möglicherweise ist er stumm gestellt.

2. Erhöhen Sie die Lautstärke.

3. Trennen Sie möglicherweise verbundene Kopfhörer oder

Lautsprecher von der Anschlussbuchse.ICD3030 / Deutsche Bedienungsanleitung

Die Netzwerkverbindung kann nicht hergestellt werden.

1. Überprüfen Sie die WLAN-Funktion.

2. Versuchen Sie, am Gerät eine IP-Adresse einzurichten.

3. Aktivieren Sie am Router die DHCP-Funktion und stellen Sie

dann am Gerät wieder die Verbindung her.

4. Im Netzwerk ist eine Firewall aktiviert – stellen Sie das

entsprechende Programm so ein, dass der Zugang gewährleistet ist.

5. Router neu starten

Die Wi-Fi-Verbindung lässt sich nicht herstellen.

1. Überprüfen Sie am Router die Verfügbarkeit des WLAN-

2. Stellen Sie das Gerät näher an den Router heran.

3. Vergewissern Sie sich, dass das Passwort korrekt ist.

Kein Radiosender gefunden.

1. Überprüfen Sie das Netzwerk sowie den Zugangspunkt und

2. Der Sender ist momentan möglicherweise nicht verfügbar.

Versuchen Sie es später erneut oder stellen Sie einen anderen Sender ein.

3. Die Senderverknüpfung hat sich geändert oder der Sender

überträgt nicht mehr – kontaktieren Sie den Anbieter.

4. Die Verknüpfung manuell hinzugefügter Sender ist nicht korrekt.

Vergewissern Sie sich, dass diese korrekt sind und geben Sie die Daten dann erneut ein. Rauschen im UKW- Modus

1. Überprüfen/positionieren Sie die UKW-Antenne.

2. Stellen Sie das Radio um.

3. Schalten Sie gegebenenfalls das Gerät auf MONO

Keine Sender verfügbar/ Störungen/Unterbrechu ngen im DAB-Modus.

1. Stellen Sie das Radio um.

2. Führen Sie den Scan nach lokalen Sendern durch (hohe

3. Überprüfen Sie die lokale DAB-Reichweite.

Weckruf funktioniert nicht.

1. Schalten Sie den Weckruf ein.

2. Informieren Sie sich unter „Kein Ton“ näher über die

Lautstärkeeinstellung.

3. Es wurde ein Sender als Weckmodus eingestellt, aber das

Netzwerk ist nicht verbunden. Ändern Sie den Weckmodus oder konfigurieren Sie die Verbindung.ICD3030 / Deutsche Bedienungsanleitung

USB-Treiber oder MP3- Player werden nicht erkannt.

1. Überprüfen Sie, ob der USB-Treiber oder der MP3-Player richtig

2. Einige USB-Festplatten benötigen eine externe

Stromversorgung; vergewissern Sie sich, dass diese mit der Stromversorgung verbunden sind.

3. Das Gerät kann nicht alle MP3-Player direkt scannen –

verwenden Sie stattdessen einen USB-Treiber. NetRemote erscheint nicht oder wird nicht mit dem ICD3030 verbunden

1. Öffnen Sie die App erneut.

2. Falls mehrere Inhalte von unterschiedlichen Geräten gleichzeitig

übertragen werden, kann es zu einem Betriebsausfall kommen. Starten Sie den ICD3030 und/oder Ihr Gerät neu. Andere unerklärte Ursachen. Der ICD3030 verarbeitet eine große Datenmenge; nach einer bestimmten Betriebsdauer kann dies – unabhängig in welchem Modus – dazu führen, dass das Gerät hängen bleibt oder unsachgemäß funktioniert. Starten Sie den ICD3030 ggf. neu. Die normale Funktionsweise des Geräts kann durch starke elektromagnetische Störungen Beeinträchtigt werden. Stellen Sie den normalen Betrieb wieder her; beachten Sie die Angaben in der Bedienungsanleitung. Falls Sie den normalen Betrieb nicht wiederherstellen können, verwenden Sie das Gerät an einem anderen Ort. An Orten mit starken Funkstörungen können Fehlfunktionen verursacht werden. Sobald solche Störungen behoben wurden, funktioniert das Gerät wieder ordnungsgemäß. Sollten in Ihrem Stromnetz Störungen vorliegen, kann das Gerät Fehlfunktionen aufweisen. Das Gerät kehrt zur normalen Funktion zurück, sobald die Netzstörungen vorüber sind.

TECHNISCHE DATEN Spannungsversorgung : Verwenden Sie nur den mitgelieferten Adapter Eingangsspannung : 100-240V~50/60Hz Ausgangsspannung : DC 18V 1.2A DAB+ Frequenzbereich : Band III 174.928 – 239.200MHz FM Freuqenzbereich : 87.5 – 108MHz Bluetooth

Version : Version 2.1 + EDR WLAN-Verbindung : WiFi Dual Band 2.4GHz und 5GHz WiFi System Musikausgangsleistung : 2x15W Standby-Verbrauch bei Einstellung „Netzwerk in Standby halten“ : 1.5W

Technische Änderungen und Druckfehler vorbehalten Copyright by Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbHSafety, Environmental and Setup Instructions
