MANUALE UTENTE Vilna 1500 P TAURUS

IT: Questo prodotto è adatto solo per spazi ben isolati o uso occasionale

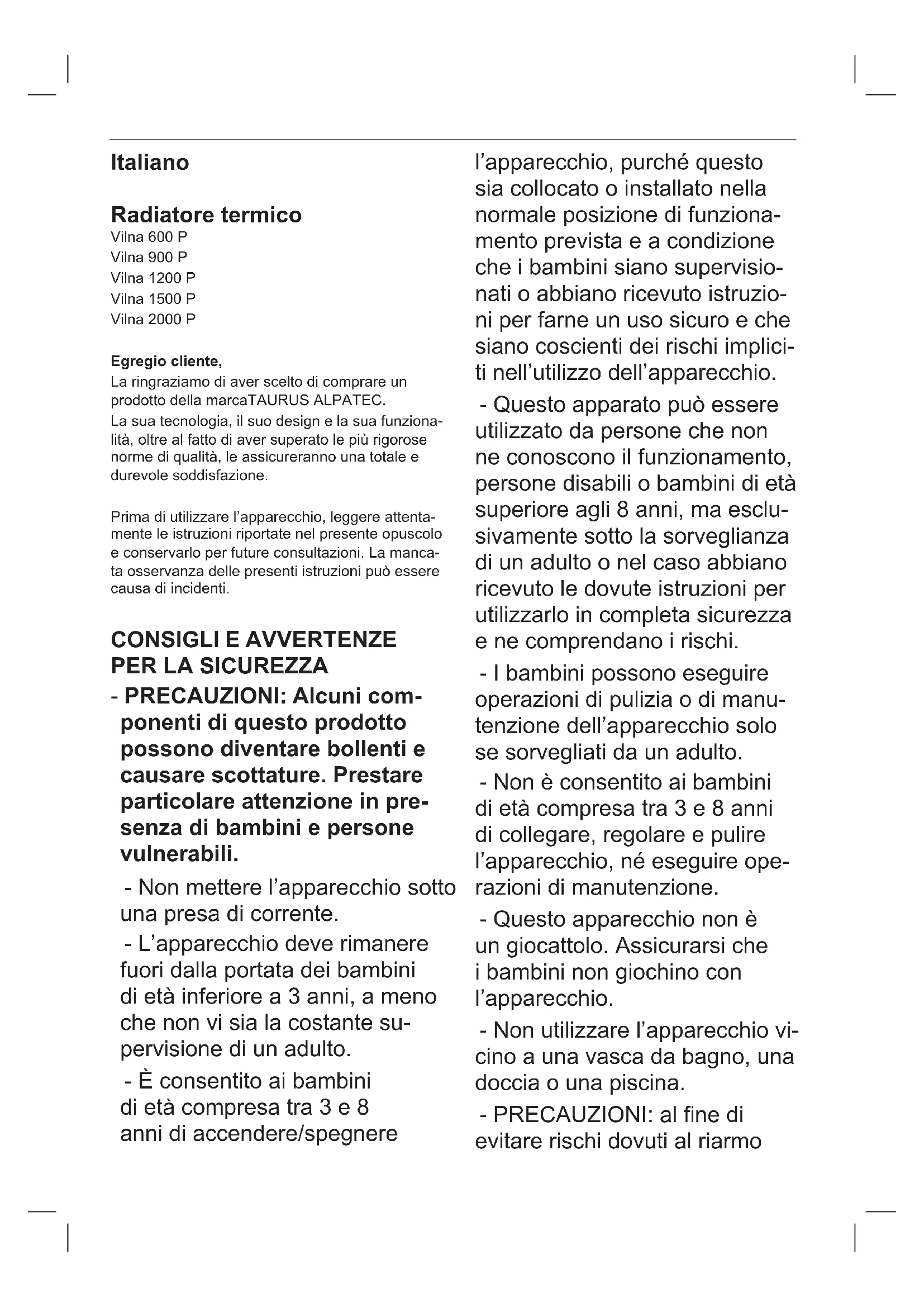

Distinguido cliente:

La ringraziamo di aver scelto di comprare un prodotto della marcaTAURUS ALPATEC.

La sua tecnologia, il suo design e la sua funzionalità, oltre al fatto di aver superato le più rigorose norme di qualità, le assicureranno una totale e durevole soddisfazione.

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni riportate nel presente opuscolo e conservarlo per future consultazioni. La manca-ta osservanza delle presenti istruzioni può essere causa di incidenti.

CONSIGLI E AVVERTENZE PER LA SICUREZZA

- PRECAUZIONI: Alcuni componenti di questo prodotto possono diventare bollenti e causare scottature. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.

- Non mettere l'apparecchio sotto una presa di corrente.

- L'apparecchio deve rimanere fuori dalla portata dei bambini di età inferiore a 3 anni, a meno che non vi sia la costante supervisione di un adulto.

- È consentito ai bambini di età compresa tra 3 e 8 anni di accendere/spegnere

l'apparecchio, purché questo sia collocato o installato nella normale posizione di funziona- mento prevista e a condizione che i bambini siano supervisio- nati o abbiano ricevuto istruzio- ni per farne un uso sicuro e che siano coscienti dei rischi implici- ti nell'utilizzo dell'apparecchio.

- Questo apparato può essere utilizzato da persone che non ne conoscono il funzionamento, persone disabili o bambini di età superiore agli 8 anni, ma esclusivamente sotto la sorveglianza di un adulto o nel caso abbiano ricevuto le dovute istruzioni per utilizzarlo in completa sicurezza e ne comprendano i rischi.

- I bambini possono eseguire operazioni di pulizia o di manutenzione dell'apparecchio solo se sorvegliati da un adulto.

- Non è consentito ai bambini di età compresa tra 3 e 8 anni di collegare, regolare e pulire l'apparecchio, né eseguire operazioni di manutenzione.

- Questo apparecchio non è un giocattolo. Assicurarsi che i bambini non giochino con l'apparecchio.

- Non utilizzare l'apparecchio vicino a una vasca da bagno, una doccia o una piscina.

- PRECAUZIONI: al fine di evitare rischi dovuti al riarmo

indesiderato dell'interruttore di protezione termica, non alimentare l'apparecchio attraverso un dispositivo interruttore esterno come un programmatore, né collegarlo a un circuito che si accende e spegne regolarmente attraverso l'azienda di distribuzione elettrica.

- Se la connessione alla rete elettrica è danneggiata, è necessario sostituirla, rivolgendosi a un Centro di Assistenza Tecnica autorizzato. Non ten-tare di smontare o di riparare l'apparecchio.

- Questo apparecchio è destinato unicamente ad un uso domestico, non professionale o industriale.

esto simbolo indica che il prodotto non può essere coperto.

- AVVERTENZA: Per evitare un surriscaldamento non coprire l'apparecchio.

• Prima di collegare l'apparecchio alla rete elettrica, verificare che il voltaggio indicato sulla targhetta caratteristiche e il selettore di voltaggio corrispondano al voltaggio della rete.
• Collegare l'apparecchio a una base dotata di messa a terra e che possa sostenere almeno 16 ampere.
• Verificare che la presa sia adatta alla spina dell'apparecchio. Non apportare alcuna modifica alla spina. Non usare adattatori.
• Utilizzare l'apparecchio in una zona ben ventilata.
• Se nella stessa stanza in cui si installi l'apparecchio si prevede di utilizzare altri apparati alimentati a gas o con un altro combustibile,

bisogna predisporre un'adeguata ventilazione dell'ambiente.

-- Questo apparecchio deve essere usato solo con il supporto in dotazione
- Appoggiare l'apparecchio su una superficie orizzontale, stabile e adatta a sopportare temperature elevate, lontano da altre sorgenti di calore e da possibili schizzi d'acqua.
- Collocare l'apparecchio lontano da materiali infiammabili come tessuti, cartone, carta...
- Collocare l'apparecchio ad una distanza minima di 50 cm da materiali infiammabili come tende, mobili, ecc.
- Non collocare materiale infiammabile nelle immediate vicinanze dell'apparecchio.
- Evitare che l'entrata e l'uscita d'aria siano totalmente o parzialmente coperte da mobili, tende, vestiti, ecc, per il pericolo di incendio.
- Non collegare l'apparecchio a programmatori, timer o altri dispositivi che ne consentano il funzionamento automatico.
- Non utilizzare l'apparecchio se il cavo di alimentazione o la spina fossero danneggiati.
- In caso di rottura di una parte dell'involucro esterno dell'apparecchio, scollegare immediata-mente la spina dalla presa di corrente al fine di evitare eventuali scariche elettriche.
- AVVERTENZA: Mantenere asciutto l'apparecchio.
- AVVERTENZA: Non usare l'apparecchio in prossimità di acqua.
- Non utilizzare l'apparecchio con le mani o i piedi umidi, né a piedi scalzi.
- Non tirare il cavo elettrico. Non usare mai il cavo elettrico per sollevare, trasportare o scollegare l'apparecchio.
- Non avvolgere il cavo di alimentazione attorno all'apparecchio.
- Non lasciare che il cavo rimanga impigliato o attorcigliato.
- Non lasciare che il cavo di connessione entri in contatto con le superfici calde dell'apparecchio.
- Controllare lo stato del cavo di alimentazione: I cavi danneggiati o attorcigliati aumentano il rischio di scariche elettriche.
- Apparato non idoneo all'uso in ambienti esterni.
- Ispezionare regolarmente il cavo di alimentazione per individuare segni di danneggiamento, nel qual caso non è consentito l'utilizzo dell'apparecchio.
- Si raccomanda, come ulteriore protezione nell'installazione elettrica che alimenta l'apparecchio, di utilizzare un dispositivo di corrente

differenziale con una sensibilità massima di 30mA. Rivolgersi ad un installatore competente per un consiglio.

- Non usare o esporre l'apparecchio alle intemperie.

- Non lasciare l'apparecchio sotto la pioggia o in luoghi umidi. Le infiltrazioni d'acqua aumentano il rischio di scariche elettriche.

- Non toccare mai la spina con le mani bagnate.

- Si sconsiglia l'uso dell'apparecchio a persone insensibili al calore in quanto l'apparecchio possiede superfici riscaldate.

- Non toccare le parti riscaldate dell'apparecchio perché potrebbero provocare gravi scottature.

- Durante il funzionamento dell'apparecchio la temperatura delle superfici accessibili potrebbe arrivare ad essere elevata.

PRECAUZIONI D'USO:

- Prima di ogni utilizzo, svolgere completamente il cavo dell'apparecchio.

- Non utilizzare l'apparecchio se il suo dispositivo di accensione/spegnimento non è funzionante.

- Non utilizzare l'apparecchio inclinato, né capo- volgerlo.

- Non capovolgere l'apparecchio se è in funzione o collegato alla presa.

- Quando l'apparecchio è usato in bagno o in altri ambienti umidi, scollegarlo dall'alimentazione in caso di inutilizzo, anche se per poco tempo: la vicinanza dell'acqua può rappresentare un pericolo anche quando l'apparecchio è spento.

- Scollegare la spina dalla presa di corrente quando l'apparecchio non è in uso e prima di eseguire qualsiasi operazione di pulizia.

- Conservare questo apparecchio fuori dalla portata dei bambini e/o di persone con problemi fisici, mentali o di sensibilità, o con mancanza di esperienza e conoscenza.

- Non riporre l'apparecchio in posizione verticale.

- Non riporre l'apparecchio quando ancora caldo.

- Conservare e riporre l'apparecchio in luogo asciutto, lontano dalla polvere e dalla luce del sole.

- Usare sempre l'apparecchio sotto supervisione.

- Non lasciare mai l'apparecchio collegato alla rete elettrica e senza controllo. Si otterrà un risparmio energetico e si prolungherà la vita dell'apparecchio stesso.

- Non utilizzare l'apparecchio per asciugare indumenti di nessun tipo.

SERVIZIO:

- Assicurarsi che il servizio di manutenzione dell'apparecchio sia eseguito da personale specializzato e che, se si dovessero necessitare materiali di consumo/ricambi, questi siano originali.

- AVVERTENZA: Nel caso in cui la pulizia dell'apparecchio non sia stata eseguita in conformità a queste istruzioni può esistere il rischio d'incendio.

- Il produttore invalida la garanzia e declina ogni responsabilità in caso di uso inappropriato dell'apparecchio o non conforme alle istruzioni d'uso.

DESCRIZIONE

A Interruttore avvio/arresto

B Pannello di controllo

C Display LCD

D Uscita di calore

E Piedini

F Supporto a parete

G Viti

H Supporti fissaggio piedini

ICONE DEL PANNELLO DI CONTROLLO

1. Tasto /

2. Tasto di programmazione

3. Tasto modalità

4. Sensore finestra

5. Pulsante di attesa

ICONE DELLE FUNZIONALITÀ SUL DISPLAY LCD

I. Modalità attesa

II. Modalità antigelo

III. Modalità comfort

IV. Modalità economica

V. Modalità programmazione

VI. Blocco della tastiera

VII. Sensore finestra

CONFIGURAZIONE DEL PROGRAMMA PERSONALIZZATO

a. Funzionamento in modalità comfort b. Funzionamento in modalità economica c. In attesa

Nel caso in cui il modello del Suo apparecchio non sia dotato degli accessori anteriormente elencati, può acquistarli separatamente presso i punti di assistenza tecnica autorizzati.

INSTALLAZIONE

• Assicurarsi che l'apparecchio sia livellato.
• Collocare l'apparecchio lontano da materiali infiammabili come tessuti, cartone, carta...
• Collocare l'apparecchio ad una distanza minima di 50 cm da materiali infiammabili come tende, mobili, ecc.
• Evitare che l'entrata e l'uscita d'aria siano totalmente o parzialmente coperte da mobili, tende, vestiti, ecc, per il pericolo di incendio.
• Per funzionare correttamente, l'apparecchio necessita un'adeguata ventilazione. Lasciare uno spazio di 30 cm di distanza fra le pareti o altri ostacoli e 30 cm rispetto al pavimento.
• Non coprire né ostruire le aperture dell'apparecchio.
• Non coprire od ostruire i lati dell'apparecchio: lasciare uno spazio di almeno 2 cm intorno all'apparecchio.
• La spina deve essere facilmente accessibile, per poterla scollegare in caso di emergenza.
• Per una maggiore efficienza, l'apparecchio deve essere mantenuto in un luogo con una temperatura fra 12 e 32°C.
• Per ottenere una maggior efficienza, se è possibile, installare l'apparecchio su una parete fredda (che confini con l'esterno) e sotto una finestra, senza però ostacolare od ostruire una zona di ventilazione.
• L'apparecchio deve essere utilizzato con il supporto a parete o la base/i piedi montati.

MONTAGGIO DEL SUPPORTO A PARETE:

• L'apparecchio dispone di un supporto murale(F) sul quale può essere appoggiato.
• Rispettando le distanze sopra indicate, sistema-re il supporto nella posizione desiderata e seg-nare sulla parete i punti da trapanare. (Fig.1).
• Trapanare e introdurre i tasselli. (Fig. 2).
• Collocare il supporto facendo combaciare i suoi fori con quelli dei tasselli ed avvitare. (Fig.3).
• Verificare che il supporto sia fissato in modo tale da poter sorreggere almeno il doppio del peso dell'apparecchio.
• Inserire l'apparecchio nel supporto.
• Posizionare il supporto lungo nella parte posteriore dell'apparecchio, facendo coincidere i fori. Inserire le viti piccole (2 viti piccole per ogni supporto). (Fig.4).
• Prima di inserire i tasselli nel muro, assicurarsi che le distanze fra ognuno di essi rispettino quelle indicate nella seguente tabella:

Modello Distanza
Vilna 600 P 139mm
Vilna 900 P 226mm
Vilna 1200 P 313mm
Vilna 1500 P 400mm
Vilna 2000 P 574mm

• Inserire 2 viti lunghe per fissarle nel supporto piccolo e fare in modo che rimanga dritto.
• Appendere l'apparecchio tramite il supporto (Fig.5).
• Fissare l'ultimo foro nel supporto lungo, dopo averlo appeso al muro (Fig.6).

MONTAGGIO DEI PIEDINI:

• Per montarli, capovolgere l'apparecchio.
• Allentare le viti in dotazione con l'apparecchio(Fig.4).
• Posizionare un supporto di fissaggio a muro nella parte inferiore dell'apparecchio (Fig.8).
• Fissare i supporti con le viti (Fig.9)
• Fissare i 2 piedini e stringere le viti (Fig.10)
• Rimettere l'apparecchio in posizione normale e verificare il corretto funzionamento dei piedini.

MODALITÀ D'USO

PRIMA DELL'USO:

• Assicurarsi di aver rimosso dal prodotto tutto il materiale di imballaggio.
• Preparare l'apparecchio secondo la funzione che si desidera realizzare:

USO:

• Srotolare completamente il cavo prima di attaccare la spina.
• Collegare l'apparato alla rete elettrica.
• Avviare l'apparecchio azionando l'interruttore accensione/spegnimento(A).
• L'orologio apparirà sulla schermata di configurazione. Premendo il pulsante si alternano ore/minuti/giorni. Per regolare ore / minuti / giorni, premere il pulsante
• Al termine della configurazione dell'orologio, trascorsi 10 secondi, l'apparecchio entrerà automaticamente in modalità d'attesa.
• Premere il pulsante di attesa (5) per entrare nella schermata principale. Al primo utilizzo, l'apparecchio entrerà per difetto in modalità comfort.
• Se si dovesse verificare un'interruzione dell'energia elettrica, dopo aver ricollegato

l'alimentazione, sarà necessario configurare nuovamente l'orologio e premere il pulsante di attesa(5). L'apparecchio funzionerà nella modalità e con la temperatura di funzionamento impostate prima dell'interruzione dell'energia elettrica.

REGOLAZIONE DELLA MODALITÀ DI FUNZIONAMENTO

- Premere il tasto modalità (3) ripetutamente per selezionare le modalità: Modalità economica

, Modalità antigelo , Modalità comfort , P17 P2/P3.

- Nelle modalità economica e comfort (tranne la modalità antigelo), premere o per regolare la temperatura desiderata. Dopo 5 secondi, terminerà la configurazione.

- Quando la temperatura ambiente sia superiore a quella selezionata, l'apparecchio smetterà di riscaldare.

- Modalità comfort (regolare la temperatura desiderata, dai 5 ai 29°C).

-Modalità comfort (regolare la temperatura desiderata, dai 1 ai 25,5°C)

- Modalità antigelo (il dispositivo conserva la temperatura ambiente a circa 7° C).

- P1/P2/P3 sono programmi preinstallati. Dopo aver confermato il programma, il display mostrerà alternatamente l'icona del programma e la temperatura configurata.

PROGRAMMAZIONE PERSONALIZZATA:

• Premere il pulsante di programmazione (2).
• Premere ripetutamente il pulsante di programmazione (2) per alternare fra giorni, modalità e ore.
• Per regolare il giorno (1-7), premere i pulsanti
• Per regolare l'ora e la modalità, premere per selezionare le ore e per selezionare la modalità: comfort, economica e attesa
• Attendere 30 secondi, affinché termini la configurazione.

CONFIGURAZIONE DELLA DATA E DELL'ORA:

- Quando l'apparecchio è già in funzionamento e si desiderano configurare nuovamente la data e l'ora, è necessario premere i pulsanti e contemporaneamente.

- L'orologio apparirà sulla schermata di configu-

- Quando l'apparecchio è già in funzionamento e si desiderano configurare nuovamente la data e l'ora, è necessario premere i pulsanti e contemporaneamente. - L'orologio apparirà sulla schermata di configu-

razione. Premendo il pulsante ▲ si alternano ore/minuti/giorni. Per regolare ore / minuti / giorni, premere il pulsante ▼

- Trascorsi 10 secondi, la configurazione si confermerà automaticamente.

Selezione Icona
Lunedì 1
Martedì 2
Mercoledì 3
Giovedì 4
Venerdì 5
Sabato 6
Domenica 7
Ora	00-23
Minuti	01-59

FUNZIONE BLOCCO

• Premere il pulsante modalità (3) per 3 secondi per bloccare lo schermo. Eseguire la stessa azione per sbloccarlo.
• La funzione di blocco si disattiva automaticamente se si verifica un'interruzione dell'energia elettrica.

SENSORE FINESTRA

• Premere il pulsante del sensore finestra (4) per attivare questa funzione.
• Per difetto, l'apparecchio entrerà in modalità di comfort.
• Quando l'apparecchio rileva una diminuzione di temperatura, entra automaticamente in modalità antigelo.
• Quando l'apparecchio rileva un aumento di temperatura, entra automaticamente in modalità comfort.
• Premere il pulsante della modalità (3)o di programmazione (2) per selezionare la modalità desiderata.

UNA VOLTA CONCLUSO L'UTILIZZO DELL'APPARECCHIO:

• Spegnere l'apparecchio premendo l'interruttore accensione/spegnimento.
• Scollegare l'apparecchio dalla rete.
• Pulire l'apparecchio.

PROTETTORE TERMICO DI SICUREZZA:

- L'apparecchio possiede un dispositivo termico di sicurezza che lo protegge da qualsiasi surriscaldamento.

• Se l'apparecchio si accende e spegne in modo alternato, senza che questo sia dovuto all'azione del termostato, verificare che non ci sia alcun ostacolo che impedisca o renda difficile la normale entrata o uscita dell'aria.
• Se l'apparecchio si sconnette da solo e non si riconnette, scollegarlo dalla presa e attendere circa 15 minuti prima di connetterlo di nuovo. Se ancora non funziona, rivolgersi ad un centro d'assistenza tecnica autorizzato.

PULIZIA

• Scollegare la spina dalla rete elettrica e aspettare che l'apparecchio si raffreddi prima di eseguirne la pulizia.
• Pulire il gruppo elettrico con un panno umido, quindi asciugarlo.
• Per la pulizia non impiegare solventi o prodotti a pH acido o basico come la candeggina, né prodotti abrasivi.
• Non immergere l'apparecchio in acqua o altri liquidi, né lavarlo con acqua corrente.
• La mancata pulizia periodica dell'apparecchio può provocare il deterioramento delle superfici, compromettendone la durata operativa e la sicurezza.
• Nota: avviando l'apparecchio in funzione riscaldamento, dopo un lungo inutilizzo o avendolo utilizzato solo con la funzione ventilatore, è possibile all'inizio una leggera uscita di fumo, senza alcuna conseguenza, dovuta al fatto che si stanno bruciando polvere o altre particelle accumulate nella parte di riscaldamento. Questo fenomeno può essere evitato con la pulizia previa dell'interno dell'apparecchio, attraverso le sue fessure, utilizzando un aspirapolvere o un getto d'aria a pressione.

ANOMALIE E RIPARAZIONI

- In caso di guasto, rivolgersi ad un Centro d'Assistenza Tecnica autorizzato. Non tentare di smontare o di riparare l'apparecchio: può essere pericoloso.

PER I PRODOTTI DELL'UNIONE EUROPEA E/O NEL CASO IN CUI SIA PREVISTO DALLA LEGISLAZIONE DEL SUO PAESE DI ORIGINE:

PRODOTTO ECOLOGICO E RICICLABILE

- I materiali che costituiscono l'imballaggio di questo apparecchio sono compresi in un sistema di raccolta, classificazione e riciclaggio degli stessi. Per lo smaltimento, utilizzare gli

appositi contenitori pubblici, adatti per ogni tipo di materiale.

- Il prodotto non contiene concentrazioni di sostanze considerate dannose per l'ambiente.

Questo simbolo indica che, per smaltire il prodotto al termine della sua durata utile, occorre depositarlo presso un ente di smaltimento autorizzato alla raccolta differenziata di rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

Questo apparecchio rispetta la Direttiva 2014/35/UE di Bassa Tensione, la Direttiva 2014/30/UE di Compatibilità Elettromagnetica, la Direttiva 2011/65/UE sui limiti d'impiego di determinate sostanze pericolose negli apparecchi elettrici ed elettronici e la Direttiva 2009/125/CE riguardante l'Ecodesign dei prodotti che consumano energia.

VILNA 600 P / VILNA 900 P / VILNA 1200 P / VILNA 1500 P / VILNA 2000 P
Potere calorifico
Potere calorifico nominale P_nom	0,6 kW / 0,9 kW / 1,2 kW / 1,5 kW / 2,0 kW
Potere calorifico minimo (indicativo) P_min	N/A
Potere calorifico massimo continuo P_max,c	0,6 kW / 0,9 kW / 1,2 kW / 1,5 kW / 2,0 kW
Consumo supplementare di elettricità
Per il potere calorifico nominale il_max	N/A
Per il potere calorifico minimo il_min	N/A
In modalità di attesa il_SB	0,239 kW
Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo
Controllo manuale del carico termico, con termos-tato integrato	N/A
Controllo manuale del carico termico con riscon-tro della temperatura ambiente e/o esterna	N/A
Controllo elettronico del carico termico con riscon-tro della temperatura ambiente e/o esterna	N/A
Potenza termica assistita da ventilatore N/A
Tipo di controllo del potere calorifico / della temperatura interna
Potere calorifico di un solo livello, senza controllo della temperatura interna	No
Due o più livelli manuali, senza controllo della temperatura interna	No
Con controllo della temperatura interna mediante termostato meccanico	No
Con controllo elettronico della temperatura interna	No
Controllo elettronico della temperatura interna e timer giornaliero	No
Controllo elettronico della temperatura interna e timer settimanale	Sì
Altre opzioni di controllo
Controllo della temperatura interna con rileva-mento di presenza	No
Controllo temperatura interna con rilevamento di finestre aperte	Sì
Con opzione di controllo a distanza No
Con controllo di avvio adattabile No
Con limitazione del tempo di funzionamento No
Con sensore di lampada a luce nera No
Electrodomésticos Taurus, S.L. Avda. Barcelona, S/N, 25790 Oliana, Ileida, Spain

Português

Emissor Térmico

Vilna 600 P

Vilna 900 P

Vilna 1200 P

Vilna 1500 P

Vilna 2000 P

Caro cliente:

Questo prodotto possiede il riconoscimento e la protezione della garanzia legale di conformità con la legislazione vigente. Per far valere i suoi diritti o interessi, dovrà rivolgersi a uno qualsiasi dei nostri servizi ufficiali di assistenza tecnica.

Può trovare il più vicino cliccando sul seguente link: http://taurus-home.com/

Inoltre, può richiedere informazioni mettendosi in contatto con noi.

Può scaricare questo manuale di istruzioni e i suoi aggiornamenti da http://taurus-home.com/

Português

GARANTÍA E ASSISTÊNCIA TÉCNICA
