MANUALE UTENTE SCD1990 Soundmaster

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel riciclo di materiale elettrico e dispositivi elettronici. Quest’obbligo è indicato dal simbolo di riciclo presente sul prodotto, sul manuale di istruzioni o sulla confezione. I materiali sono riutilizzabili in base alle indicazioni su di essi riportate. Riutilizzando, riciclando o comunque trovando altri usi ai dispositivi usati, si dà un grande contributo alla protezione ambientale. Contattare i propri enti locali responsabili della questione per ulteriori informazioni sui punti di raccolta.

Rischio di scosse elettriche Non aprire il dispositivo! Cautela: Per ridurre il rischio di scosse elettriche, non rimuovere la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni esclusivamente a personale qualificato.

Tale simbolo indica la presenza all’interno dell’apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.

Tale simbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici! Infatti, ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile – indipendentemente

dalla presenza nelle batterie di sostanze più o meno dannose*).Le batterie usate possono essere consegnate in maniera completamente gratuita ai centri di raccolta pubblica o al proprio rivenditore. Riportare le batterie solo quando esse sono completamente scariche. *) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo

EMETTERE RADIAZIONI LASER INVISIBILI, IN CASO DI APERTURA DEL COPERCHIO O RIMOZIONE DEL BLOCCO DI PROTEZIONE.

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti. Proteggere il dispositivo dall’umidità. Non aprire l’unità. RISCHIO DI SCOSSE ELETTRICHE! Affidare l’apertura dell’apparecchio e le riparazioni esclusivamente a personale qualificato. Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto. Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo. Avvisi per la disconnessione del dispositivo: La spina di alimentazione serve per la connessione del dispositivo alla rete elettrica, quindi tenerla sempre in posizione facilmente accessibile. Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostituire immediatamente presso un centro di assistenza autorizzato. In caso di temporali, disconnettere immediatamente il dispositivo dalla rete elettrica. Il dispositivo può essere utilizzato dai bambini, solo sotto il controllo dei genitori. Per la pulizia dell’apparecchio, servirsi esclusivamente di un panno asciutto. NON USARE DETERGENTI o PANNI ABRASIVI! Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento. Non ostruire le aperture di ventilazione! La libera circolazione dell’aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc. Tenere l’apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra di esso oggetti contenenti liquidi, ad esempio tazze. L’unità non deve essere esposta direttamente alla luce solare o altre fonti di calore, né conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni. Non tentare di applicare cavi, spine o altri oggetti all’unità, né tentare di aprirla. Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni. Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese. Installare l’apparecchio lontano da computer o unità a microonde, che potrebbero causare interferenze alla ricezione radio. Non tentare di aprire o riparare l’unità. Tale operazione espone l’utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati. Il dispositivo è dotato di una fonte di emissioni laser di Classe 1. Evitare di esporsi direttamente all’emissione dei fasci laser, che potrebbero causare danni agli occhi. Usare esclusivamente batterie prive di mercurio e cadmio. Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili. Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare invece le batterie vecchie al proprio rivenditore o in appositi centri di raccolta locali. Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediatamente un medico in caso di ingestione di batterie. Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite. L’apparato è concepito per l’uso in zone con climi temperati; non è adatto all’uso in paesi con climi tropicali.SCD1990SW

Italiano Manuale di istruzioni

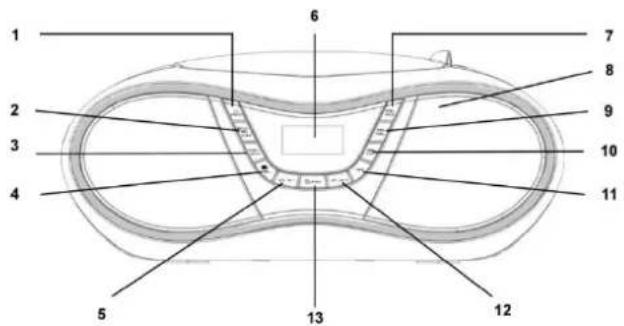

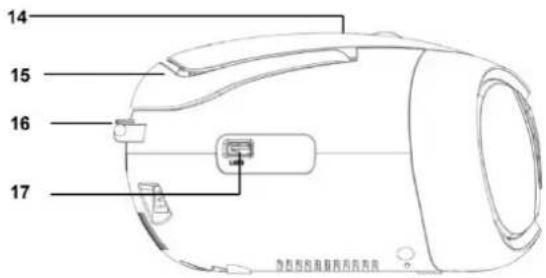

POSIZIONE DEI COMANDI

Collegamento alla rete

Italiano Manuale di istruzioni

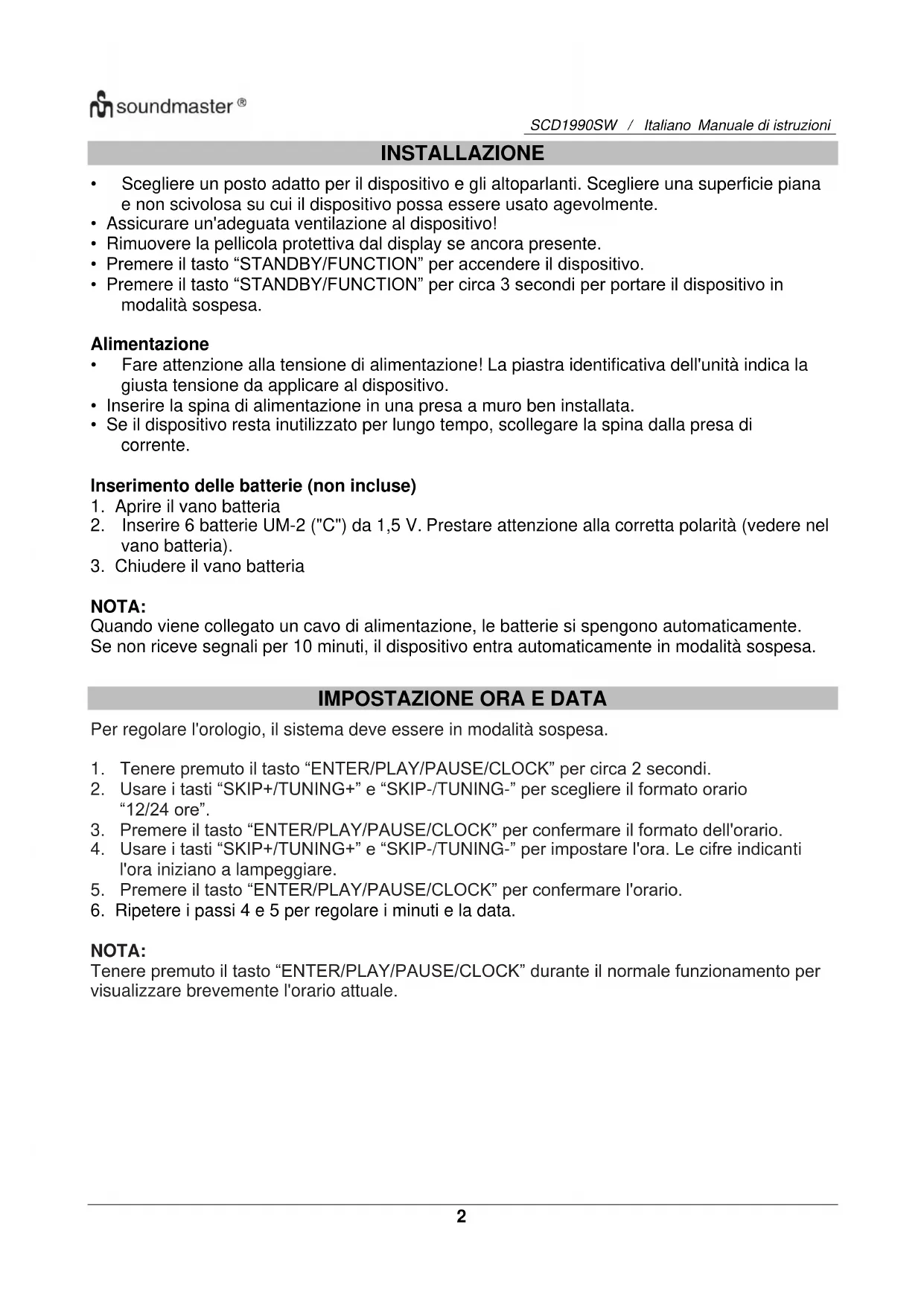

• Scegliere un posto adatto per il dispositivo e gli altoparlanti. Scegliere una superficie piana e non scivolosa su cui il dispositivo possa essere usato agevolmente.

• Assicurare un'adeguata ventilazione al dispositivo!

• Rimuovere la pellicola protettiva dal display se ancora presente.

• Premere il tasto “STANDBY/FUNCTION” per accendere il dispositivo.

• Premere il tasto “STANDBY/FUNCTION” per circa 3 secondi per portare il dispositivo in modalità sospesa. Alimentazione

• Fare attenzione alla tensione di alimentazione! La piastra identificativa dell'unità indica la giusta tensione da applicare al dispositivo.

• Inserire la spina di alimentazione in una presa a muro ben installata.

• Se il dispositivo resta inutilizzato per lungo tempo, scollegare la spina dalla presa di corrente. Inserimento delle batterie (non incluse)

1. Aprire il vano batteria

2. Inserire 6 batterie UM-2 ("C") da 1,5 V. Prestare attenzione alla corretta polarità (vedere nel

3. Chiudere il vano batteria

NOTA: Quando viene collegato un cavo di alimentazione, le batterie si spengono automaticamente. Se non riceve segnali per 10 minuti, il dispositivo entra automaticamente in modalità sospesa.

IMPOSTAZIONE ORA E DATA

Per regolare l'orologio, il sistema deve essere in modalità sospesa.

1. Tenere premuto il tasto “ENTER/PLAY/PAUSE/CLOCK” per circa 2 secondi.

3. Premere il tasto “ENTER/PLAY/PAUSE/CLOCK” per confermare il formato dell'orario.

4. Usare i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-” per impostare l'ora. Le cifre indicanti

l'ora iniziano a lampeggiare.

5. Premere il tasto “ENTER/PLAY/PAUSE/CLOCK” per confermare l'orario.

6. Ripetere i passi 4 e 5 per regolare i minuti e la data.

NOTA: Tenere premuto il tasto “ENTER/PLAY/PAUSE/CLOCK” durante il normale funzionamento per visualizzare brevemente l'orario attuale.SCD1990SW

Italiano Manuale di istruzioni

SVEGLIA Impostazione dell'orario di sveglia Per regolare la sveglia, il sistema deve essere in modalità sospesa. L'unità offre la possibilità di impostare due orari di sveglia. Procedere come segue:

1. Premere il tasto “VOLUME-/ALARM 1” per circa 3 secondi. Le cifre dell'ora della sveglia

attualmente impostata iniziano a lampeggiare.

2. Effettuare le impostazioni usando i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-”.

3. Premere il tasto “VOLUME-/ALARM 1” per confermare. Le cifre dei minuti iniziano a

5. Premere il tasto “VOLUME-/ALARM 1” per confermare. Poi scegliere la modalità di sveglia.

Effettuare le impostazioni usando i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-”. Premere il tasto “VOLUME-/ALARM 1” per confermare. La scelta può avvenire nel modo seguente:

• FM: Non appena scatta l'orario impostato per la sveglia, la radio si accende. L'unità riprodurrà l'ultima stazione preimpostata.

• DAB: Non appena scatta l'orario impostato per la sveglia, la radio si accende. L'unità riprodurrà l'ultima stazione preimpostata.

• CD: Non appena scatta l'orario impostato per la sveglia, il dispositivo si accende in modalità CD. Il CD inserito sarà riprodotto a partire dalla prima traccia.

• USB: Non appena scatta l'orario impostato per la sveglia, il dispositivo si accende in modalità USB. Il sistema inizierà la riproduzione delle tracce memorizzate nell'unità connessa alla porta USB a partire dalla prima.

• SUONERIA: La suoneria si attiva quando scatta l'orario impostato per la sveglia.

6. Infine, premere i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-” per impostare il volume della

sveglia. Premere il tasto “VOLUME-/ALARM 1” per confermare. Per impostare l'orario della seconda sveglia, ripetere i passi precedenti usando il tasto “VOLUME+/ALARM 2”. Disattivazione della sveglia Premere brevemente i tasti “VOLUME-/ALARM 1” o “VOLUME+/ALARM 2” per selezionare la modalità “Alarm off”. Funzione Snooze L'attivazione della funzione di sveglia impostata può essere rinviata di 9 minuti premendo il tasto “SLEEP/SNOOZE”.

TIMER DI SPEGNIMENTO

Premere il tasto “SLEEP/SNOOZE” brevemente per regolare il timer di spegnimento con durata da 120 a 10 minuti ad intervalli di 10 minuti, oppure con durata da 5 minuti a OFF.SCD1990SW

Italiano Manuale di istruzioni

DAB Per selezionare la modalità DAB, premere il tasto “STANDBY/FUNCTION”, finché sullo schermo non appare l'indicazione “DAB”. La radio effettuerà una scansione automatica completa delle stazioni DAB+. L'elenco delle stazioni individuate è memorizzato, per evitare la necessità di ripetere la scansione alla prossima accensione della radio. Al termine della scansione, le stazioni sono memorizzate in ordine alfabetico. L'unità riprodurrà la prima stazione disponibile. NOTA: Se il sistema non riceve alcuna trasmissione DAB+, modificare la posizione dell'unità o regolare l'antenna. Tenere premuto il tasto “AMS/MODE” per circa 3 secondi per avviare una nuova ricerca. Menu DAB In modalità DAB, premere il tasto “STOP/MENU” per accedere al menu DAB. Il menu DAB è diviso in vari sottomenu: Scansione completa, Sintonia manuale, DRC, Elimina e Sistema.

• Scansione completa: Avvia la scansione completa. La banda di frequenza DAB è scandita alla ricerca delle stazioni disponibili.

• Sintonizzazione manuale: Per procedere con questa opzione occorre conoscere la frequenza della stazione. Tale informazione si trova sul sito web del responsabile delle trasmissioni. Selezionare le singole frequenze usando il tasto “ENTER/PLAY/PAUSE/CLOCK”.

• DRC: Abbreviazione di Controllo di intervallo digitale (intervallo dinamico). Il termine DRC indica il rapporto tra il suono più alto e quello più basso. Se l'intervallo dinamico è molto ampio c'è una mescolanza di suoni molto alti e molto bassi. In alcuni casi, questo può creare problemi alla riproduzione. Supponiamo di ascoltare una stazione radio in un ambiente relativamente rumoroso. Alzando il volume, è possibile intensificare la riproduzione dei suoni più bassi. Questo però ha l'effetto collaterale di intensificare in modo sgradevole anche i suoni già alti. In tal caso può essere utile ridurre l'intervallo dinamico. Scegliere una delle opzioni: - DRC off: L'intervallo dinamico non è ridotto. - DRC high: L'intervallo dinamico è ridotto drasticamente. - DRC low: L'intervallo dinamico è ridotto leggermente.

• Eliminazione delle stazioni non ricevute: Dopo una nuova scansione o dopo uno spostamento dell'unità, è possibile che alcune stazioni non siano più ricevute. Questa funzione permette di eliminare tali stazioni dall'elenco dei canali ricevuti. Selezionare “YES” e confermare con il tasto “ENTER/PLAY/PAUSE/CLOCK”.

• Aggiornamento orario

• Ripristino delle impostazioni di fabbrica

Italiano Manuale di istruzioni

Stazioni preimpostate:

1. Tenere premuto il tasto “AMS/MODE” per circa 2-3 secondi per avviare un processo di

preimpostazione automatica.

2. Lo schermo mostrerà il numero di sequenza in memoria e le stazioni radio saranno

automaticamente preimpostate in sequenza (Nota: Ciascun numero di sequenza indica 1 stazione preimpostata durante il processo automatico).

3. Al termine della preimpostazione automatica di tutte le stazioni, premere il tasto

“PRE./FOLDER” per selezionare le stazioni preimpostate.

1. Per selezionare la modalità RADIO, premere il tasto “STANDBY/FUNCTION”, finché sullo

schermo non appare l'indicazione “FM”.

2. Per la ricezione FM: Estendere completamente l'antenna. Cambiarne la posizione per

migliorare la ricezione.

3. Ci sono due modalità di ricerca e preimpostazione delle stazioni radio.

• Scansione automatica: Tenere premuto il tasto "AMS/MODE" per circa 3 secondi. Il sistema effettua la scansione dell'intera banda di frequenza alla ricerca di stazioni radio. Tutte le stazioni trovate saranno preimpostate, da quella di frequenza più bassa a quella più alta.

• Scansione manuale delle stazioni audio: Premere brevemente i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-”, finché non si incontra la stazione radio ricercata. Tenendo premuto uno dei due tasti, il dispositivo effettuerà la ricerca della stazione precedente o successiva, rispettivamente. Stazioni preimpostate:

1. Tenere premuto il tasto “AMS/MODE” per circa 2-3 secondi per avviare un processo di

preimpostazione automatica.

2. Lo schermo mostrerà il numero di sequenza in memoria e le stazioni radio saranno

automaticamente preimpostate in sequenza (Nota: Ciascun numero di sequenza indica 1 stazione preimpostata durante il processo automatico).

3. Al termine della preimpostazione automatica di tutte le stazioni, premere il tasto

“PRE./FOLDER” per selezionare le stazioni preimpostate. Visualizzazione informazioni Premere il tasto INFO” per visualizzare le informazioni FM. Menu FM In modalità FM, premere il tasto “STOP/MENU” per accedere al menu FM. Il menu FM è diviso in vari sottomenu: Impostazioni di scansione, Impostazioni audio e Sistema.

• Impostazioni di scansione: Selezionare l'opzione richiesta per la ricerca automatica delle stazioni. Tutte le stazioni: Ricerca tutte le stazioni ricevibili. In questo caso, la ricerca si ferma anche sulle stazioni con ricezione debole. Solo stazioni con ricezione forte: La ricerca considera solo le stazioni con ricezione chiara.

• Impostazioni audio: Selezionare MONO o STEREO per la ricezione FM.SCD1990SW

Italiano Manuale di istruzioni

• Aggiornamento orario

• Ripristino delle impostazioni di fabbrica

1. Per selezionare la modalità CD, premere il tasto “STANDBY/FUNCTION”, finché sullo

schermo non appare l'indicazione “CD”.

2. Aprire il vano CD sollevando il coperchio dalla presa.

3. Inserire un CD audio con la parte stampata rivolta verso l'alto nel cono centrale, in modo

che il CD si incastri nella sua posizione con uno scatto, quindi chiudere il coperchio del vano CD.

4. La riproduzione del CD comincia dal primo titolo.

5. Per rimuovere un CD, premere il tasto “STOP”, aprire il vano CD ed estrarre con

delicatezza il disco. Tenere il coperchio del vano CD sempre chiuso. NOTA:

• Se il disco è inserito dal lato sbagliato o non si inserisce nessun disco, il messaggio “NO“ appare sul display.

• La riproduzione di CD masterizzati dall'utente non può essere garantita a causa del vasto numero di software e CD disponibili. USB Questo dispositivo è stato sviluppato per supportare tutte le più avanzate tecnologie in campo USB. Tuttavia, la vasta gamma di dispositivi di memorizzazione USB oggi disponibili sul mercato non ci permette di garantire la piena compatibilità del sistema con tutte le unità USB. Per questo motivo, in alcuni rari casi ci potrebbero essere problemi di riproduzione dei file da dispositivi USB. Non si tratta di un malfunzionamento del dispositivo.

1. Per selezionare la modalità USB, premere il tasto “STANDBY/FUNCTION”, finché sullo

schermo non appare l'indicazione “USB”.

2. Collegare un'unità USB direttamente alla porta del sistema. La riproduzione si avvierà

automaticamente dopo alcuni istanti. Per il funzionamento, consultare la sezione “Descrizione dei tasti di controllo”. NOTA: Collegare sempre le unità USB direttamente alla porta USB del sistema per evitare malfunzionamenti. La porta USB non è progettata per la ricarica di dispositivi esterni. ATTENZIONE: Impostare il dispositivo su un'altra modalità di funzionamento prima di rimuovere l'unità USBSCD1990SW

Italiano Manuale di istruzioni

• Tramite questo tasto, è possibile interrompere brevemente la riproduzione. Lo schermo mostra l'indicazione lampeggiante del tempo trascorso dall'inizio della riproduzione. Per continuare la riproduzione da dove era stata interrotta è sufficiente premere nuovamente il tasto.

• Tenere premuto questo tasto durante il funzionamento per visualizzare brevemente l'orario corrente.

SKIP+ e SKIP- Usando il tasto “SKIP+/TUNING+” è possibile saltare alla traccia precedente o successiva. Tenendo premuto il tasto, il dispositivo avvia la ricerca delle tracce. Il tasto “SKIP-/TUNING-” può essere usato nel modo seguente: Premere una volta = La riproduzione della traccia corrente ricomincia daccapo. Premere due volte = Si avvia la riproduzione della traccia precedente. INTERRUZIONE Interrompe la riproduzione. MODALITÀ In modalità interrotta permette di programmare l'ordine delle tracce (vedere la sezione “Riproduzione programmata”). Durante la riproduzione di un CD audio: Premere una volta = modalità di riproduzione normale. Lo schermo mostra l'indicazione “Normal”. Premere due volte = la traccia corrente è ripetuta in continuazione. Lo schermo mostra l'indicazione “Repeat One”. Premere tre volte = l'intero CD è riprodotto in continuazione. Lo schermo mostra l'indicazione “Repeat All”. Premere quattro volte = tutte le tracce sono riprodotte in ordine casuale. Lo schermo mostra l'indicazione “Random”. Premere cinque volte = il sistema torna alla modalità di riproduzione normale. Durante la riproduzione di musica MP3 (In modalità USB): Premere una volta = modalità di riproduzione normale. Lo schermo mostra l'indicazione “Normal”. Premere due volte = la traccia corrente è ripetuta in continuazione. Lo schermo mostra l'indicazione “Repeat One”. Premere tre volte = la cartella selezionata è ripetuta in continuazione. Lo schermo mostra l'indicazione “Repeat Folder”. Premere quattro volte = l'intero CD è riprodotto in continuazione. Lo schermo mostra l'indicazione “Repeat All”. Premere cinque volte = tutte le tracce sono riprodotte in ordine casuale. Lo schermo mostra l'indicazione “Random”. Premere sei volte = il sistema torna alla modalità di riproduzione normale.SCD1990SW

Italiano Manuale di istruzioni

PRESET/CARTELLA Usare il tasto “PRE./FOLDER” per selezionare una cartella. Riproduzione programmata Questa funzione consente di programmare una sequenza di tracce.

1. Premere il tasto “STOP”.

2. Premere il tasto "AMS/MODE". L'indicazione “P_01” inizia a lampeggiare. P_01 indica lo

spazio di memorizzazione. Usando i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-” si può selezionare la traccia richiesta, quindi confermare premendo di nuovo il tasto "AMS/MODE". L'indicazione sullo schermo “P_01” diventa “P_02”.

3. Usando i tasti “SKIP+/TUNING+” e “SKIP-/TUNING-” si può selezionare la traccia

successiva, quindi confermare premendo di nuovo il tasto "AMS/MODE". Ripetere la procedura per selezionare tutte le tracce richieste. NOTA: Quando lo spazio di memoria per la programmazione delle tracce è esaurito, l'indicazione “PROGFULL” appare sullo schermo.

4. Premere il tasto “ENTER/PLAY/PAUSE/CLOCK”. La riproduzione comincerà. Nell'angolo in

alto sinistra dello schermo, appare l'indicazione “MEM”.

5. Premendo il tasto, si interrompe la riproduzione, mentre il programma memorizzato si

6. Per riavviare la riproduzione delle tracce programmate, premere il tasto

“ENTER/PLAY/PAUSE/CLOCK”.

7. Per cancellare il programma, premere due volte il tasto “STOP”. La notifica “MEM”

scompare dallo schermo. Riproduzione musica in formato MP3 Il dispositivo può riprodurre tracce musicali nel formato MP3. I seguenti tipi di CD sono supportati: CD, CD-RW, CD-R. Il dispositivo è in grado di riprodurre CD contenenti MP3. Un massimo di 99 tracce possono essere compresse e memorizzate su questi CD. Il dispositivo è in grado di individuare un CD MP3 automaticamente (il numero totale di tracce e l'indicazione MP3 appare sullo schermo). Per riprodurre uno di questi CD, procedere come descritto nella sezione “Riproduzione di CD/MP3”. La sequenza delle tracce può essere programmata come descritto nella sezione "Riproduzione programmata". AUX-IN Tramite questa presa è possibile ascoltare l'audio di altri dispositivi di riproduzione, quali lettori MP3, lettori di CD, attraverso gli altoparlanti del sistema.

1. Collegare il dispositivo esterno dotato di un connettore stereo da 3,5 mm alla presa AUX-IN.

2. Premere ripetutamente il tasto “STANDBY/FUNCTION”, finché sullo schermo non appare

l'indicazione “Aux”.

3. Sarà possibile ascoltare l'audio proveniente dal dispositivo esterno, riprodotto tramite gli

altoparlanti. È possibile regolare il volume richiesto, usando i tasti “VOLUME-/ALARM 1” o “VOLUME+/ALARM 2”. I tasti del CD non permettono di attivare funzioni.

4. Per il resto della procedura, consultare le istruzioni di funzionamento del dispositivo esterno.

NOTA: Regolare il volume del dispositivo esterno ad un livello appropriato.SCD1990SW

Italiano Manuale di istruzioni

CUFFIE Per ascoltare musica in privato, utilizzare cuffie dotate di un connettore da 3,5 stereo e collegare quest'ultimo alla presa per le cuffie situata sul retro del sistema. Gli altoparlanti verranno disattivati. SPECIFICHE TECNICHE Alimentazione : AC 230V~50Hz Alimentazione a batteria : 6 batteria tipo UM-2 / "C" Dimensioni 1,5V Portata DAB+ : 174 - 240MHz Portata FM : 87,5 - 108MHz Stazioni in preselezione : 20 DAB+, 20 FM Uscita di potenza audio : 2 di tipo 2W RMS

Con la presente, Wörlein GmbH dichiara che questo dispositivo è conforme ai requisiti essenziali e altre disposizioni contenute nella Direttiva 2014/53/EU. Una copia della Dichiarazione di conformità è disponibile al seguente indirizzo: Wörlein GmbH, Gewerbestrasse 12, D 90556 Cadolzburg, Germania Email: [e-mail] Tel .: [phone]
