HF 1900 BT - Sistema hi-fi Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema hi-fi con lettore CD/MP3, radio FM, ingresso USB e Bluetooth
Marca	Trevi
Modello	HF 1900 BT
Dimensioni (unità principale)	330 x 240 x 112 mm
Alimentazione	15 V ⎓ 3 A (adattatore di rete fornito)
Consumo elettrico	45 W
Consumo in stand-by	< 1 W
Gamma di frequenze radio FM	87,5 – 108 MHz
Tipo di lettore CD	CD/CD-R/CD-RW/MP3
Porta USB	USB 2.0
Versione Bluetooth	Classe 3
Potenza di trasmissione Bluetooth	Max. 0,8 mW
Banda di frequenza Bluetooth	2,4 GHz
Potenza audio (amplificatore)	30 W + 30 W
Potenza woofer	25 W
Potenza tweeter	5 W
Impedenza degli altoparlanti	4 Ω
Risposta in frequenza	60 Hz – 20 kHz
Rapporto segnale/rumore	50 dB
Funzioni principali	Radio FM, lettore CD/MP3, riproduzione USB, Bluetooth, ingresso ausiliario (AUX IN)
Manutenzione e pulizia	Utilizzare un panno morbido leggermente inumidito con acqua. Evitare solventi e abrasivi.
Sicurezza	Non esporre all'acqua, a fiamme libere; rispettare la ventilazione (≥5 cm intorno)
Ricambi e riparabilità	Contattare il centro di assistenza autorizzato TREVI
Informazioni generali	Telecomando con pila CR2025 incluso; antenna FM estensibile

Domande frequenti - HF 1900 BT Trevi

Come accendere e spegnere l'apparecchio ?

Collegare l'adattatore di rete all'apparecchio e a una presa a muro. Premere il tasto STANDBY (2) per accendere. Premere nuovamente STANDBY per passare in modalità stand-by.

Come connettere un dispositivo in Bluetooth ?

Selezionare la sorgente Bluetooth con il tasto SOURCE fino a visualizzare 'bt' lampeggiante. Attivare il Bluetooth sul dispositivo e cercare 'HF 1900 BT' o 'RCP75UB'. Se necessario, inserire il codice '0000'. Premere PLAY/PAIR (10) per avviare la riproduzione.

Come programmare la riproduzione di un CD ?

Inserire un CD e fermare la riproduzione con STOP. Premere MEM/PROG (13) per entrare in modalità programmazione (P-01). Utilizzare /TUN+ o /TUN- per scegliere una traccia, confermare con MEM/PROG. Ripetere per fino a 20 tracce (CD) o 99 tracce (MP3). Premere PLAY/PAIR per avviare.

Come memorizzare una stazione radio ?

Sintonizzare la stazione desiderata con /TUN+ o /TUN-. Premere MEM/PROG (13), selezionare un numero di memoria (1-20) con REPEAT/M- o M+/10+, quindi confermare con MEM/PROG.

Cosa fare se l'apparecchio non si accende ?

Verificare che l'adattatore di rete sia correttamente collegato all'apparecchio e a una presa di corrente funzionante. Se il problema persiste, scollegare e ricollegare dopo un minuto.

Nessun suono esce dagli altoparlanti, cosa fare ?

Assicurarsi che gli altoparlanti siano collegati, che il volume non sia al minimo (ruotare la manopola VOLUME o premere VOL+), e che la sorgente corretta sia selezionata con il tasto SOURCE.

Come pulire l'apparecchio ?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi, alcool o prodotti abrasivi. Scollegare l'apparecchio prima della pulizia.

L'audio in radio è distorto, come migliorare la ricezione ?

Estendere e orientare l'antenna FM (22) per ottenere la migliore ricezione. Allontanare l'apparecchio da televisori o altre fonti di interferenze.

Come utilizzare l'ingresso ausiliario (AUX IN) ?

Selezionare la sorgente AUX con il tasto SOURCE fino a visualizzare 'AUX'. Collegare un cavo audio (non fornito) dal dispositivo esterno (smartphone, tablet) alla presa AUX IN (4) situata sul fronte. Controllare la riproduzione dal dispositivo esterno.

Cosa fare se il CD non viene letto o salta ?

Verificare che il CD sia inserito con l'etichetta verso l'alto. Pulire il disco con un panno morbido dal centro verso i bordi. Se il CD è graffiato o deformato, sostituirlo.

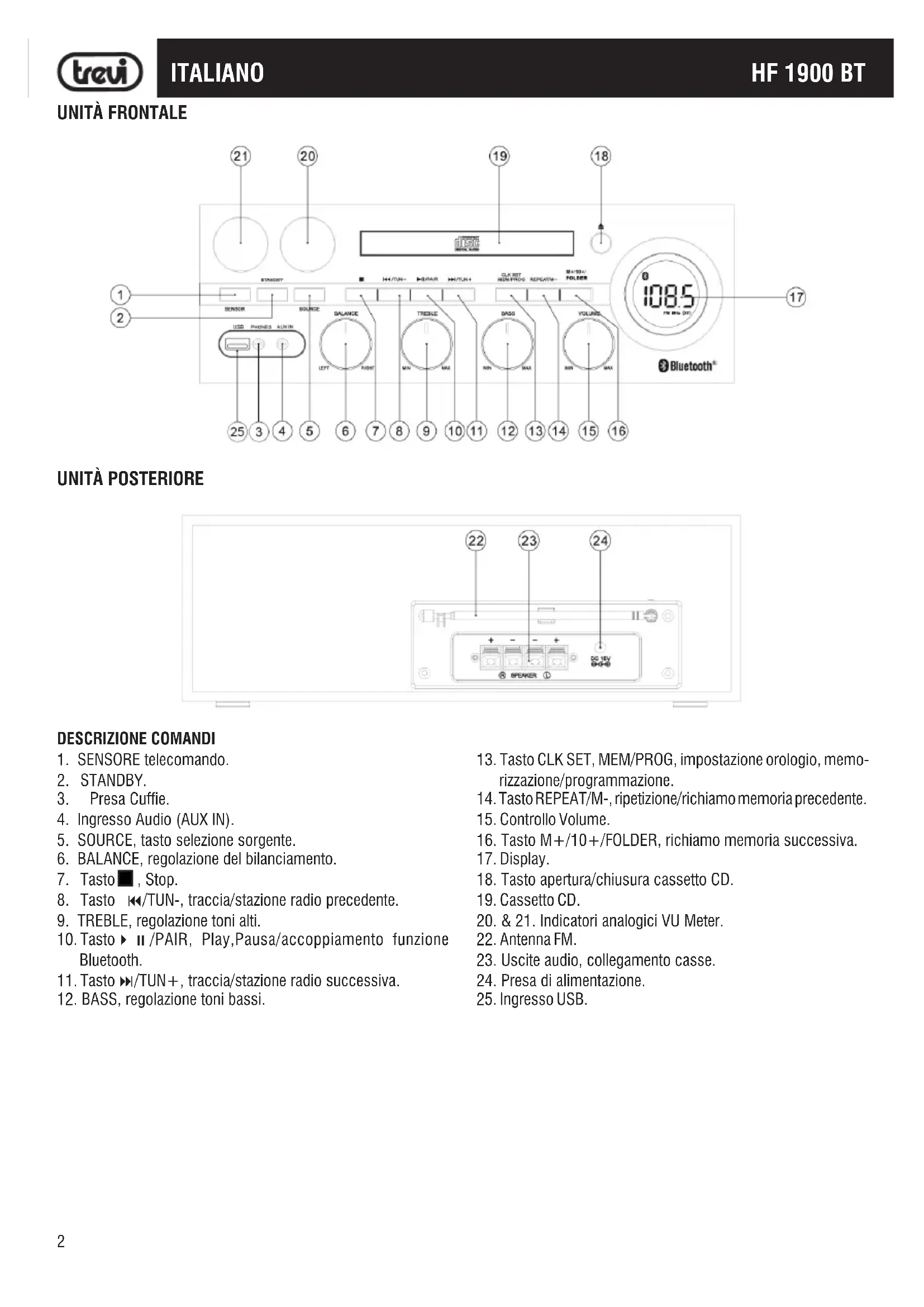

MANUALE UTENTE HF 1900 BT Trevi

1. SENSORE telecomando.
2. STANDBY.
3. Presa Cuffie.
4. Ingresso Audio (AUX IN).
5. SOURCE, tasto selezione sorgente.
6. BALANCE, regolazione del bilanciamento.
7. Tasto , Stop.
8. Tasto 串 /TUN-, traccia/stazione radio precedente.
9. TREBLE, regolazione toni alto.
10. Tasto PAIR, Play, Pausa/accoppiamento funzione Bluetooth.
11. Tasto /TUN+, traccia/stazione radio successiva.

12. BASS, regolazione toni bassi.

13. Tasto CLK SET, MEM/PROG, impostazione orologio, memorizzazione/programmazione.

14. Tasto REPEAT/M-, ripetizione/richiamo memoria precedente.
15. Controllo Volume.
16. Tasto M+/10+/FOLDER, richiamo memoria successiva.
17. Display.
18. Tasto aperture/chiusura cassetto CD.
19. Cassetto CD.
20. & 21. Indicatori analogici VU Meter.
21. Antenna FM.
22. Uscite audio, collegamento casse.
23. Presa di alimentazione.
24. Ingresso USB.

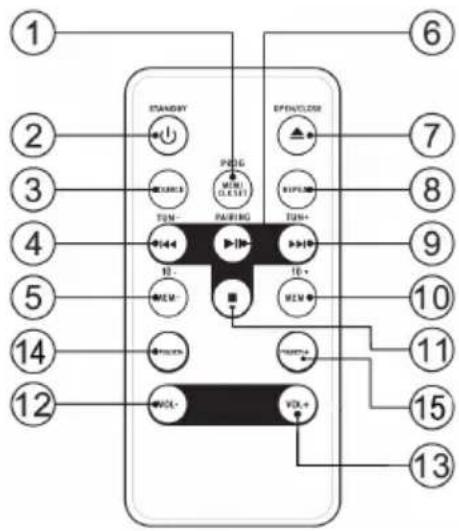

TELECOMANDO

DESCRIZIONE COMANDI

1. Tasto MEM/CLK SET, PROG, memorizzazione/impostazione orologio, programmazione.
2. Tasto , accensione/Stand-by.
3. Tasto SOURCE.
4. Tasto «/TUN-, traccia/stazione radio precedente.
5. Tasto MEM-/10-, richiamo memoria precedente.
6. Tasto PAIRING, Play, Pausa/accoppiamento funzione Bluetooth.
7. Tasto OPEN/CLOSE, aperture/chiusura cassetto CD.
8. Tasto REPEAT, ripetizione.
9. Tasto / TUN+ , traccia/stazione radio successiva.
10. Tasto MEM+/10+, richiamo memoria successiva.
11. Tasto, Stop.
12. Tasto VOL-, diminuzione livello volume.
13. Tasto VOL+, incremento livello volume.
14. & 15. Tasti FOLDER-/+, regolare le cartelle in avanti o indietro in modalità CD o USB.

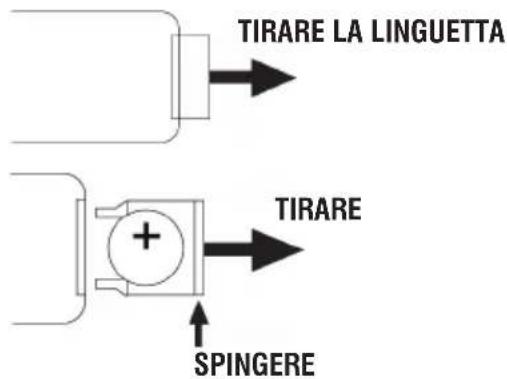

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

II telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra.
2. Estrarre l'alloggiamento porta batteria.
3. Inserire una batteria nuova facendo attenzione a rispettore le polarità.
4. Richiudere l'alloggiamento porta batteria.

AVVERTENZE SUL LASER

Questo appearecchio è dotato di un sistema dilettura con raggio laser. Benché il laser sià di bassa potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto attenetevi scrupolosamente alle seguenti avverenze:

• Non avvicinate Iocchio alla lente del laser con I'apparecchio aperto, pericolo di lesione della retina.
• Non tentate di smontare o manomettere l'unità laser, pericolo di assorbimento di radiazioni.

Conutilizzo di auricolari o cuffie:

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

NOTE D'USO

Questo apparecchio è uno strumento elettronico di alta precisione; evitate quindi di utilizzato nei seguenti casi:

• Vicino a forti fonti di calorie come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc.
  In luoghi molto polverosi.
  In luoghi soggetti a forti vibrazioni.
• Posizione l'apparecchio in modo che ai loro lati ci sua永远不会 abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
  Non ostruite le feritoie di ventilazione.
• Se dei liquidi penetrano all'interno dell'apparecchio scollegate immediatamente la spina alla presa e portate l'apparecchio al più vicino centro assistenza autorizzato TREVI.
  Controllate smpre prma di accendere l'apparecchio che i cavi di alimentazione e di collegamento siano installati correttamente.

L'apparecchio non deve essere esesto a stillicidio o a spruzzi d'acqua. Nessun oggettto pieno di liquido, quali vasi, devele essere posto sull'apparecchio.
- Nessuna sorgente di fiamma nuda, quali candele accese, delve essere posta sull'apparecchio.
- Conservare quello manuale.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientiente, sare opportuno consultrare il più vicino Centro Assistenza autorizzato.

ALIMENTAZIONE

Questa unità funzione con alimentatore 15V = 3A (in dotazione). Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

Note: Se non diversamente specificato, le descrizioni dei comandi valgono sua per l'apparecchio che per il telecomando.

ACCENSION/EPEGNIMENTO

1. Inserire il cavo dell'alimentatore in dotazione nella presa di alimentazione (24) sul dispositivo e la spina dell'alimentatore in una presa di corrente.
2. Premere il tasto STANDBY (2). L'apparecchio si accenderà.
3. Premere nuovamente sul tasting STANDBY (2) per portare l'apparecchio in modalità Stand-by.

CONTROLLO VOLUME, TONI E BILANCIAMENTO

1. Ruotare il Controllo Volume (15) sull'apparecchio o premere il tasto VOL+ (13) o VOL- (12) del telecomando per augmentare o diminuire il volume.
2. Ruotare il Controllo BASS (12) per aumentare o diminuire i toni bassi.
3. Ruotare il Controllo TREBLE (9) per aumentare o diminuire i toni alto.
4. Ruotare il Controllo BALANCE (6) per regolare il bilanciamento della cassa destra e sinistra.

1. Accendere l'apparecchio e premere più volte il tasting SOURCE (5) fino a far comparire sul display l'indicazione della frequenza.
2. Premere più volte i tasti / TUN + (11) o / TUN- (8) sull'unità, oppure i tasti / TUN + (9) o / TUN- (4) del telecomando per augmentare o diminuire la frequenza di 0,05MHz ed effettuare una ricerca passo-passo.
3. Tenere premuto per quale secondo i tasti / TUN+ (11) o / TUN- (8) sull'unità, oppure i tasti / TUN+ (9) o / TUN- (4) del telecomando per sintonizzarsi sulla stazione radio successiva o precedente con il miglior segnale ricevuto.

4. Per memorizzare una stazione radio:

5. Portarsi sulla frequenza da memorizzare, premere il tasting CLK SET, MEM/PROG (13) sull'apparecchio, o il tasting MEM /CLK SET, PROG (1) del telecomando.

6. Con i tasti REPEAT/M- (14) o M+/10+/FOLDER (16) sull'unità, oppure i tasti MEM-/10- (5) o MEM+/10+ (10) del telecomando, selezionare il numero di memoria in cui si desidera salvare la stazione radio.

7. Premere il tasting CLK SET, MEM/PROG (13) sull'apparecchio o il tasting MEM/CLK SET, PROG (1) del telecomando per confermare.

L'apparecchio è in gradi di memorizzare sono a 20 stazioni.

Note: Per ottenere la migliorie ricezione in FM estendete e orientate l'antenna (22). Se la riscione non è buona provate a regolare diversamente la lunghezza e l'orientamento dell'antenna, comunique la qualità della riscione in FM dipende molto dal luogo dove èosto l'apparecchio.

FUNZIONAMENTO LETTORE CD-MP3

RIPRODUZIONE

1. Accendere l'apparecchio e premere più volte il tasto SOURCE (5) fino a far comparire sul display l'indicazione , che sta ad indicare il caricamento del disco. In caso di assenza del disco sul display comparirà l'indicazione .
2. Aprire il vano CD premendo il tasto (18) posto sull'unità, o il tasto OPEN/CLOSE (7) del telecomando e insere il disco nel cassetto CD (19), con il lato scritto rivolto versus l'alto. Richiudere lo sportello premendo nuovamente il tasto (18) sull'unità, o il tasto OPEN/CLOSE (7) del telecomando.
3. Dopo quale secondo il display (17) migliorare il numero delle traccce presenti sul disco. La riproduzione comincera automaticamente. Il display (17) migliorare sempre e solamente il numero della traccia in riproduzione.
4. Premere il tastingo PAIR (10) sull'apparecchio o il tastingo PAIRING (6) del telecomando per attivare la停下a, il display mostrera il symbolo lampeggiante. Ripremere il tastingo per disinserire la PAUSA.
5. Premere il tasting (7) sull'apparecchio, o il tasting (11) del telecomando, per arrestare definitivamente la riproduzione.

SALTO TRACCIA E RICERCA VELOCE

1. Premere una volta i tasti / TUN + (11) o / TUN- (8) sull'unità, oppure i tasti / TUN + (9) o / TUN- (4) del telecomando per posizionarsi sulla traccia precedente o successiva.
2. Tenere premuto il tasting / TUN + (11) o / TUN- (8) sull'unità, oppure i tasting / TUN + (9) o / TUN- (4) del telecomando, durante l'ascolto per ricercare velocemente un particolare passaggio musicale. Rilasciare il tasting per tornare alla normale riproduzione.

RIPETIZIONE

• Premere il tasto REPEAT/M- (14) sull'apparecchio o il tasto REPEAT (8) del telecomando, fino a far comparire sul display l'indicazione REP 1 per riproduire continuamente la stessa traccia.
• Premere il tastingoREPEAT/M- (14) sull'apparecchio o il tastingo REPEAT (8) del telecomando fino a far comparire sul display l'indicazione REP RLL per riproduire continuamente tutte le trace presenti.
• Premere il tasting REPEAT/M- (14) sull'apparecchio o il tasting REPEAT (8) del telecomando fino a far scomparire le scritte sul display per riproduire tutte le trace presenti una sola volta.

FUNZIONE PROGRAM

Riproduzione secondo una programmazione impostata dall'utente.

1. Se il CD è in riproduzione, arrestarla premendo il tasto (7) sull'apparecchio, o il tasto (11) del telecomando.
2. Premere il tasto CLK SET, MEM/PROG (13) sull'apparecchio o il tasto MEM/CLK SET, PROG (1) del telecomando, sul display (17) comparirà la scritta P-01 che indica la posizione della traccia nella sequenza da riproduire.
3. Selezionare il numero della traccia che si desidera riproduire utilizzato i tasti /TUN + (11) o /TUN - (8) sull'unità, oppure i tasti /TUN + (9) o /TUN - (4) del telecomando.
4. Confermare premendo il tasto CLK SET, MEM/PROG (13) sull'apparecchio o il tasto MEM/CLK SET, PROG (1) del telecomando, sul display comparirà la scritta P-02.
5. Proseguire selezionando il numero delle other traccie desiderate seguito i passi 3 e 4 sino ad un massimo di 20 trace con CD audio o 99 trace con disco MP3. Sul display compariranno in sequenza P O_1 , P O_2 , P O_3 , ecc.
6. Premere il tasting /PAIR (10) sull'apparecchio o il tasting /PAIRING (6) del telecomando per iniziare la riproduzione programmata.
7. Premere una volta il tasto (7) sull'apparecchio, o il tasto (11) del telecomando per arrestare momentaneamente la programmazione. Premere il tasto /PAIR (10) sull'apparecchio o il tasto /PAIRING (6) del telecomando per riavviare nuovamente la programmazione.
8. Premere due voltte il tasto (7) sull'apparecchio, o il tasto (11) del telecomando per disattivare e cancellare completamente la programmazione.

1. Collegare all'ingresso USB (25) un dispositivo di memoria USB.
2. Accendere l'apparecchio e premere più volte il tasting SOURCE (5) fino a far comparire sul display l'indicazione USB, che sta ad indicate il caricamento dei dati presenti nel disposisivo USB. In caso di assenza del disposisivo USB, sul display comparirà l'indicazione NO.

Note:

• l'apparecchio potrebbe non supportare alcuni dispositivi USB, quello è dovuto all'incompatibilità di alcuni processori.

• Per il resto delle funzioni fare riferimento al paragrafo "FUNZIONAMENTO LETTORE CD-MP3".

INGRESSO AUX IN

1. Accendere l'apparecchio e preme piu volte il tasto SOURCE (5) fino a far comparire sul display l'indicazione RUX.
2. Collegare una qualsiasi unità provvista di uscita audio tramite apposto cavo all'ingresso AUX IN (4).
3. Comandare l'unità esterna dai propri comandi.
4. Regolare il volume tramite il controllo sull'unità (15) o tramite i tasti VOL+ (13) o VOL- (12) del telecomando.

1. Accendere l'apparecchio e preme piu volte il tasting SOURCE (5) fino a far comparire sul display l'indicazione B7.
2. Nella modalità Bluetooth, la scritta "bt" sul display comincera a lampeggiare e il sistema entrera automaticamente in ricerca.
3. Attivare la funzionalità Bluetooth sul dispositovo esterno da accoppiare e renderlo visible.
4. Avviare la ricerca dei dispositivi. Al termine ricercare il dispositivo "HF 1900BT" o "RCP75UB".
5. Inserire la password "0000" se necessario, oppure inserire quella proposta dall'appareccchio. Se l'unità non riesce a connettersi entro 2 minuti, premere il pulsante /PAIR (10) sull'appareccchio o il tasting /PAIRING (6) sul telecomando per riconnettersi.
6. Ad accoppiamento avvenuto l'apparecchio emnetterà dei suoni di notifiche e la scritta "bt" sul display rimarra fissa.
7. Premere il tasto PAIR (10) sull'apparecchio o il tasto PAIRING (6) sul telecomando per avviare la riproduzione. La gestione delle traccie audio cui si sono asserse effettuata direttamente dai controlli sull'unità o dal telecomando.
8. Tenere premuto per quale secondo il tasting /II/PAIR (10), per eliminare l'accoppiamento.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

In caso di problemi con l'unità, si prega di consultrare la seguente tabella e verificare se è possibile risolverli da soli prima di contattare il centro assistenza:

	PROBLEMA CAUSA	SOLUZIONE
	L'unità non si accende quando viene premuto il tasto STANDBY.	• L'unità è scollegata alla rete • Collegare l'apparecchio alla rete elettrica
	Nessun suono fuoriesce dagli Altoparlanti.	• Gli altoparlanti esterni sono scollegati. • Il volume è stato abbassato (livello MIN). • Non si è selezionata la sorgente corretta da cui si vuole riproduire.	• Collegare gli Altoparlanti all'unità. • Regolare il volume. • Selezionare l'ingresso corretto da riproduire utilizzando il tasto SOURCE.
	Il suono ha dei disturbi. • L'unità è troppo vicina ad un tevisore o ad altre elettrodomestico.		• Spagnere il tevisore o altri elettrodomestico, e riposizionare l'unità.
	L'unità non èosi agire come previsto, o rispondere.	• Fattori esterni, come cariche elettrostatiche, influenzano l'unità.	• Rimuovere il cavo di alimentazione e scollegareanche tutti i dispositivi che vengono alimentati. Ri-collegare l'unità dopo un minuto.
UNITA RADIO	Non si riesce ad ascoltare nessuna stazione, o appare segnale debole.	• La stazione non è sintonizzata correttamente. • Un tevisore, nelle vicinanze, è in uso e interferisce con la ricezione radio.	• Sintonizzare correttamente la stazione. • Spagnere il tevisore nelle vicinanze.
	Il suono è distorto. • L'antenna non è posizionato correttamente.		• Ruotare l'antenna fine a quando la ricezione non migliorara.
CD PLAYER	Il CD si arresta subito durante la partenza o la riproduzione si interrompe o si arrasta più volte.	• Il CD è stato inserito capovolto. • Il CD è sporco, polveroso o presente della condensa.	• Inserire il CD con il lato stampato in alto. • Pulire e asciugare il CD.
	Nessun suono. • Illettore CD è in pausa. • Premere il tasto PLAY/PAUSE.
	CD specifico è rumoroso, o la riproduzione si ferma o salute.	• Il CD è graffiti, danneggiato o deformato. • Il disco è molto sporco.	• Il CD dovrebbe essere cambiato. • Pulire accuramente il CD.

S

Nessun suono fuoriesce dagli Altoparlanti.

• Il volume è stato abbassato (livello MIN).
• Il dispositorio esterno non è collegato correttamente

Regolare il volume.
- Pulire i contatti e collegare nuovamente il dispositorio

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziate dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiatura aventi lato magiore inferiore a 25 cm. L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

TREVI perseguè una politica di continua ricerca e sviluppo, pertanto i prodotti sono presentare caratteristiche diverse da quella descritte.

SPECIFICHE TECNICHE

Alimentazione 15V 3A Consumo .45W Standby <1W

一

RADIO/LETTORE CD/USB/BT

Frequenza di ricezione FM .87.5-108MHz

Tipol Lettore CD/CD-R-RW/MP3

Portal USB 2.0

Classe di potenza Bluetooth 3

Potenza di trasm. di picco Bt 1mW

Potenza di trasm. max Bt 0,8mW

Banda di trasmissione Bluetooth 2,4GHz

AMPLIFICAZIONE

Potenza Audio 30W+30W

Woofer: 25W

Tweeter: 5W

Impedenza 4Ω

Risposta di frequenza: da 60Hz a 20KHz

Rapporto S/N: 50dB

DIMENSIONI

Unità 330x240x112mm

Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura radio HF 1900 BT è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet www.trevi.it
