MANUALE UTENTE HCX 10D8 DAB Trevi

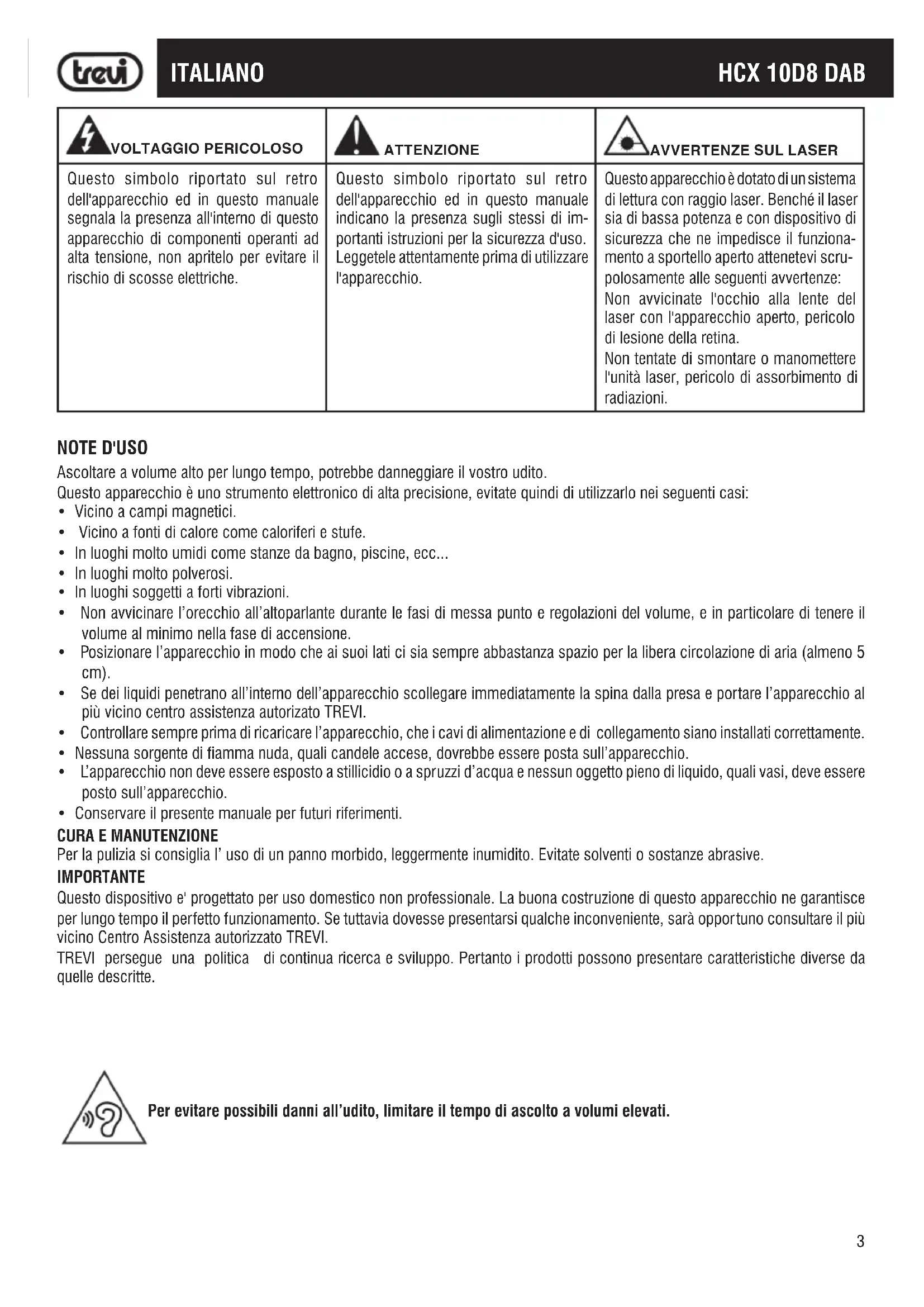

Questo symbolo riportato sul retro dell'apparecchio ed in quello manuale segnala la presenza all'interno di quello apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

ATTENZIONE

Questo symbolo riportato sul retro dell'apparecchio ed in quello manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attendamente prima di utilizzato l'apparecchio.

AVVERTENZE SUL LASER

Questo apparecchio è dotato di un sistema dilettura con raggio laser. Benché il lasera di bassa potenza e con dispositivo di sicurezza che ne impedisce il funzionamento a sportello aperto attenetevi scruppolosamente alle seguenti avverenze: Non avvicinate l'occhio alla lente del laser con l'apparecchio aperto, pericolodi le sione della retina.

Non tentate di smontare o manomettere l'unità laser, pericolo di assorbimento di radiazioni.

NOTE D'USO

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzato nei seguenti casi:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
  In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
  Non avvincare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizione l'apparecchio in modo che ai loro lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina alla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
  Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
  Lapprecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, devel essere posto sull'apparecchio.
• Conservare il presente manuale per futuro riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo appearecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientile, sare opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI perseguè una politica di continua ricerca e sviluppo. Pertanto i prodotti sono presentare caratteristiche diverse da quale descripte.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

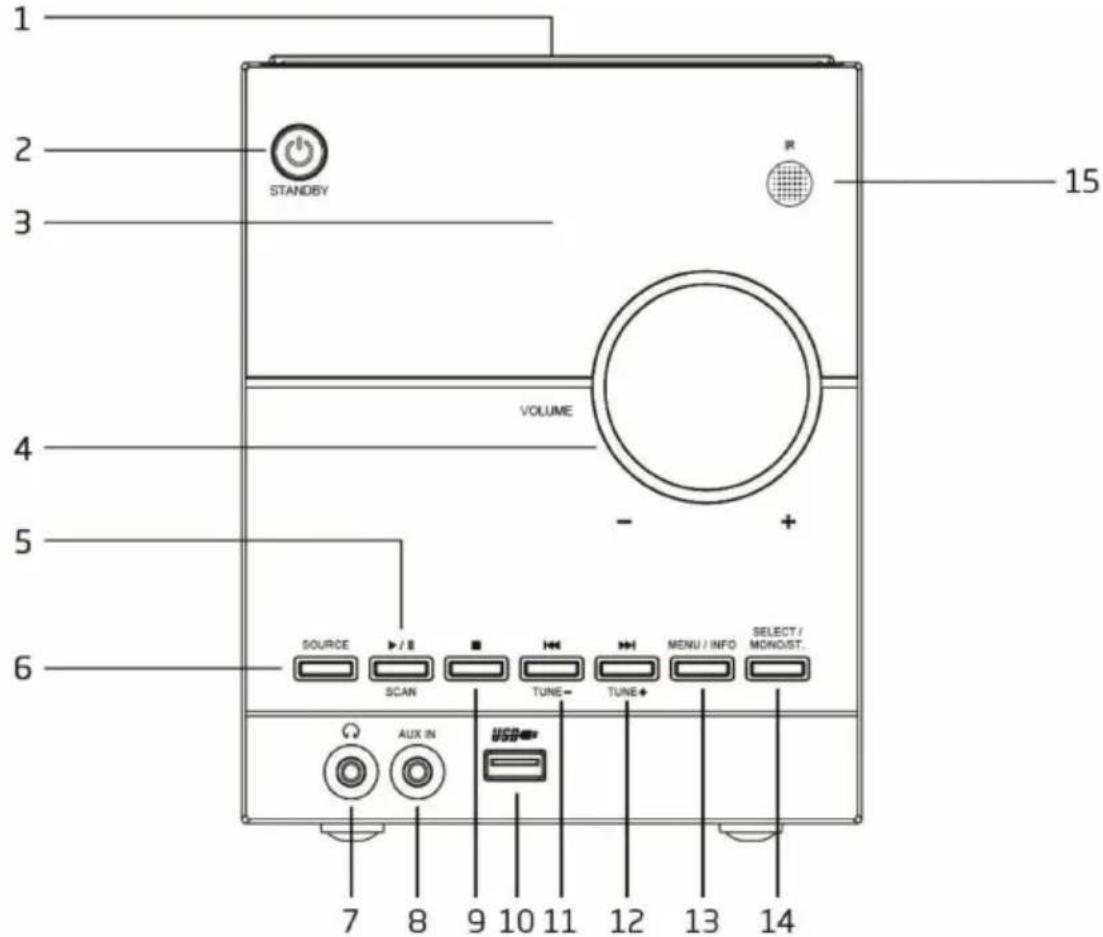

UNITÀ VISTA FRONTALE

DESCRIZIONE COMANDI

1. Alloggio CD
2. Tasto STANDBY
3. Display
4. Regolazione volume
5. Tasto II/SCAN, Play/Pausa/Ricerca e memorizzazione automatica stazioni radio
6. Tasto SOURCE, selezione sorgente
7. Presa Cuffie

8. Ingresso Audio (AUX IN)

9. Tasto, Stop.

10. Ingresso USB.
11. Tasto «/TUNE-, traccia/stazione radio precedente
12. Tasto /TUN+, traccia/stazione radio successiva
13. Tasto MENU/INFO, accesso ai menu/visualizzazione informazioni su display
14. Tasto SELECT/MONO/ST, confirma della selezione impostazioni/ascolto radio mono/stereo
15. Ricevitore telecomando

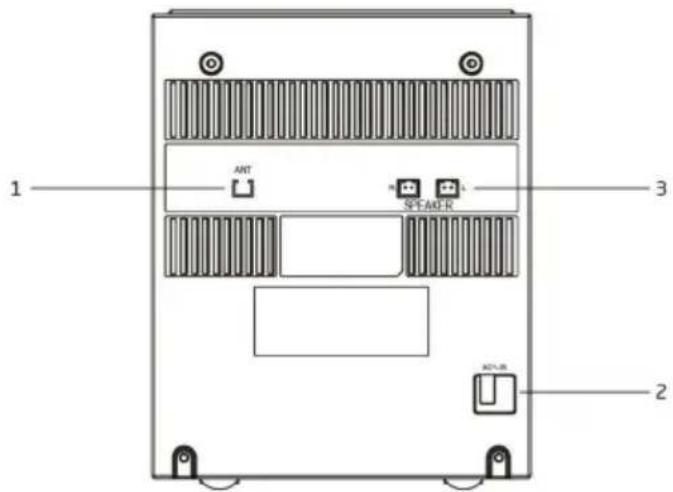

UNITA VISTA POSTERIORE

1. Presa antenna, inseire il cavo di antenna in dotazione
2. Cavo di alimentazione
3. Prese di collegamento casse R/L

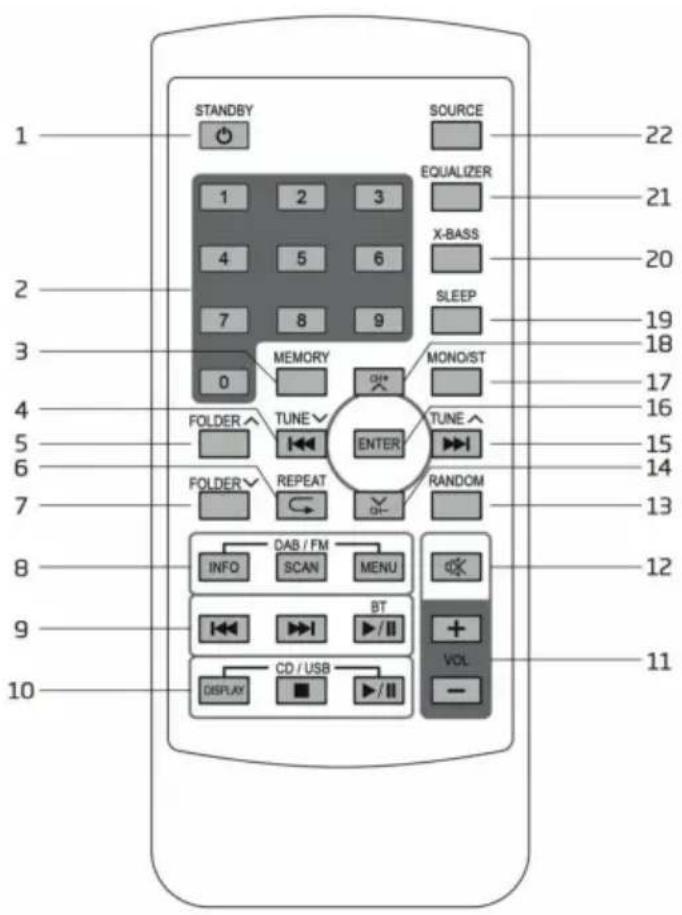

TELECOMANDO

DESCRIZIONE COMANDI

1. Tasto , accensione/Stand-by
2. Tasti numerici di selezione
3. Tasto MEMORY
4. Tasto K/TUN-, traccia/stazione radio precedente
5. Tasto FOLDER+, selezione cartella successiva in modalità CD o USB
6. Tasto REPEAT, attiva la modalità di ripetizione
7. Tasto FOLDER-, selezione cartella precedente in modalità CD o USB
8. Tasti INFO, SCAN, MENU' su sorgente radio DAB/FM
9. Tasti 四 _ 一 17, 一 / II su sorgente Bluetooth
10. Tasti DISPLAY, , su sorgente su sorgente CD/USB
11. Tasti VOL+/-, regolazione volume
12. Tasto MUTE, esclusione audio apparecchio
13. Tasto RANDOM, selezione casuale delle traccce in riproduzione
14. Tasto CH-/DOWN, selezione della memoria precedente/ scorrimento dati di menu'
15. Tasto /TUN+, traccia/stazione radio successiva
16. Tasto ENTER, conferma della selezione
17. Tasto MONO/ST, ascolto radio mono/stereo
18. Tasto CH+/UP, selezione della memoria successiva/scorrimentoibili di menu'
19. Tasto SLEEP, attivazione della funzione di autospegnimento
20. Tasto X_BASS, attivazione della funzione Xbass, esaltazione toni bassi
21. Tasto EQUALIZER, selezione tra varie modalità audio preimpostate
22. Tasto SOURCE, selezione sorgente

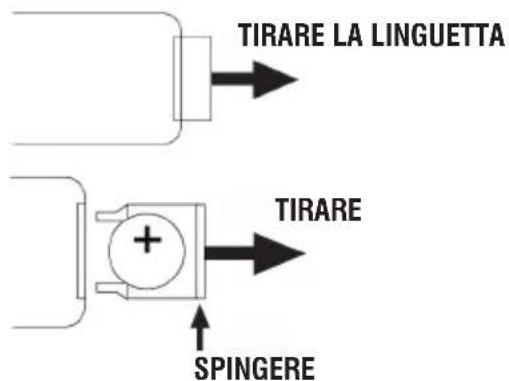

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

Il telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra.
2. Estrarre l'alloggiamoento porta batteria.
3. Inserire una batteria nuova facendo attenzione a rispetto le polarità.
4. Richiudere l'alloggiamento porta batteria.

ALIMENTAZIONE

Collegare il cavo di alimentazione (2) in una presa di corrente 100-240V 50 / 60Hz .

Non collegare l'apparecchio a prese con tensione diversa da quellaindicata.

Alla prima acensione l'apparecchio effettuera una scansione delle stazione DAB presenti, il display mostrera la scritta SCANTIME.

Attendere fino a quando il display mostrera' l'orario corrente.

Note: Se non diversamente specificato, le descrizioni dei comandi valgono sua per l'apparecchio che per il telecomando.

ACCENSIONE/SPEGNIMENTO

1. Premere il tasto SPANDBY/FUNC(2) per accendere l'unità.
2. Premere il tasto STANDBY/FUNC(2) per spegnere l'unita

Note: In sorgente CD, USB o AUX, se entro 15 minuti non viene effettuata alcuna operazione, l'unità entrera automaticamente in modalità STANDBY.

CONTROLLO VOLUME, FUNZIONE XBASS E EQUALIZER

1. Ruotare il controlo Volume (4) sull'apparecchio o premere il tasto VOL + o VOL- (11) del telecomando per augmentare o diminuire il volume.
2. Premere il tasto XBASS (20) per attivare la funzione di esaltazione dei toni bassi. Premerlo di nuovo per disattivarla.
3. Premere il tasto EQUALIZER (21) per selezionare una tra le dinamiche audio preimpostate (Classic, Rock, Pop, Jazz, Flat).

1. Accendere l'apparecchio e preme piu volte il tasto SOURCE (6) fino a far comparire sul display l'indicazione FM.
2. Premere piu voite i tasti /TUN + (12) o /TUN - (11) sull'unita, oppure i tasti /TUN + (15) o /TUN - (4) del telecomando per augmentare o diminuire la frequenza di 0,05MHz ed effettuare una ricerca passo-passo.
3. Tenere premuto per quale secondo i tasti / TUN + (12) o 山 / T U N - (11) sull'unità, oppure i tasti / TUN+ (15) o 山 / T U N - (4) del telecomando per sintonizzarsi sulla stazione radio successiva o precedente con il miglior segnale ricevuto.
4. Per attivare la funzione di ricerca e memorizzazione automatica delle stazione radio (SCAN) premere a lungo il tasto II / SCAN. L'apparecchio è in gradi di memorizzare fino a 20 stazioni. Premendo a lungo il tasto MENU'(13, 8 sul telecomando) e possible selezionare il tipo di ricerca automatica; alla voce SCAN confermare con SELECT(14) e selezionare STRONG (stazioni con forte segnale) o ALL (tutte le stazioni), confermare con SELECT(14).

5. Per memorizzare una stazione radio:

6. Portarsi sulla frequenza da memorizzare, premere a lungo il tasto MEMORY(3) del telecomando.

Sul display lampeggia la scritta PROG.

• Conitasti TUN ^+ (15) o TUN-(4) del telecomando, selezionare il numero di memoria in cui si desidera salvare la stazione radio.

• Premere il tasting ENTER(16) per conformare.

• L'apparecchio è in gradi di memorizzare sono a 20 stazioni.

• Per richiamare una stazione radio memorizzata utilizzato i tasti CH + (18) e CH - (14) .

• Per commutare l'ascolto da STEREO a MONO e viceversa premere il tasto MONO/ST(14).

Note: Per ottenere la miglior ricezione in FM collegiate ed orientate l'antenna. Se la riscione non è buona provate a regolare diversamente la lunghezza e l'orientamento dell'antenna, comunique la qualità della riscione in FM dipende molto dal luogo dove èosto l'apparecchio.

1. Accendere l'apparecchio e preme piu volte il tasting SOURCE (6) fino a far comparire sul display l'indicazione DAB.
   Ala prima accensione la radio effettuera una scansion e memorizzazione automatica di tutte le stazioni DAB disponibili.
2. Se si desidera ripetere l'opération di scansione delle stazioni DAB disponibili premere a lungo il tasto MENU/INFO(13) per accedere al menu DAB. Comparirà la scritta Full scan.
3. Premere il tasto SELECT(14) per avviare la scansione delle stazioni DAB.
4. Premere il tasto / T U N + (12) o / T U N - (11) sull'unità, oppure i tasti / T U N + (15) o / T U N - (4) del telecomando per scorrere le varie stazioni DAB sintonizzate. Premere il tasto SELECT (14) sulla stazione DAB desiderata per avviare la riproduzione.
5. Premere il tastingo MENU/INFO(13) piu' voltepersualizzare informazioni sullastazione ricevuta.

MENURADIO DAB/DAB+

1. Premere a lungo il tastingo MENU/INFO (13) per accederel al menu DAB.
2. Premere il tasting / TUN + (12) o / TUN - (11) sull'unità, oppure i tasti / TUN + (15) o / TUN - (4) del telecomando per visualizzare le varie voci del menu DAB.
3. Premere il tasting SELECT (14) per selezionare la voce del menu visualizzata.

Full scan (Ricerca complea): permette di scansionare lintera banda DAB/DAB ^+ e memorizzare automaticamente le stazioni trovate.

Manual tune (Sintonizzazione manuale): permette di scansionare manualmente una singola frequenza DAB/DAB+. Premere il tasto /TUN + 0 /TUN- per selezionare il numero del canale relativo alla frequenza da scansionare e successivement premere il tasto SELECT (14) per avviare la scansione. Le stazioni trovate verranno automaticamente memorizzate. Al termine premere a lungo il tasto MENU/INFO (13) per tornare al menu DAB.

DRC: permette di abilitare/disabilitare la funzione DRC per migliorare il suono durante l'ascolto in ambienti rumorosi. è possible impostare il livello di DRC in alto (high), basso (low) o OFF (spento).

Prune (Elimina): permette di eliminare delle lista delle stazioni memorizzate tutte le radio trovate ma non disponibili (scarso segnale). Spostarsi con i tasti TUN ^+ o TUN- su Y(YES) e confirmare l'eliminazione con il tasto SELECT (14).

System (Sistema): permette di accedere al sottomenu di sistema:

Language: e' possibile scegliere la lingua dei menu'; sono disponibili Italiano, Inglese (default), Deutsch, Spanish, Dutch, Francais. Factory Reset (Ripristino valori di fabbrica): permette di ripristinare le impostazioni di fabbrica dell'apparecchio. Al termine del ripristino verra effettuata una scansione automatica delle stazione DAB/DAB+. Spostarsi con i tasti / TUN + 0 /TUN- su Y(YES) e confirmare con il tasto SELECT (14).

SW version (Versione del software): permette di visualizzare la versione del software dell'apparecchio.

MEMORIZZAIONE STAZIONI RADIO

Per memorizzare una stazione radio, effettuare le seguenti operazioni:

1. Sintonizzare la stazione radio desiderata.
2. Premere a lungo il tastingo MEMORY(3), il display mosterà la scritta PROG.
3. Utilizzare i tasti / TUN + 0 / TUN- per selezionare una locatione di memoria.
4. Premere il tasting SELECT (14) per confermare e salvare la stazione radio.
   Ripetere questa operazione per anni stazione radio che si desidera salvare. Sono disponibili 20 locazioni di memoria.
5. Per richiamare una stazione radio memorizzata utilizzato i tasti CH + (18) e CH - (14) .

FUNZIONAMENTO LETTORE CD-MP3

RIPRODUZIONE

1. Accendere l'apparecchio e premere più volte il tasto SOURCE (6) fino a far comparire sul display l'indicazione CD READ, che sta ad indicare il caricamento del disco. In caso di assenza del disco sul display comparirà l'indicazione NO DISC.
2. Aprire il vano CD(1) sollevando lo sportello nel punto centrale (scritta OPEN) ed insere il disco, con il lato scritto rivolto verso l'alto. Richiudere delicatamente lo sportello.
3. Dopo quale secondo il display (3) mostrera il numero delle traccce presenti sul disco. Premere il tasto II (5) sull'apparecchio o il tasto II (10) del telecomando per attivare la riproduzione musicale.
4. Premere il tasting II (5) sull'apparecchio o il tasting II (10) del telecomando per attivare la pausa, il display migliorare il significato lampeggiante. Ripremere il tasting per disinserire la pausa.
5. Premere il tasting (9) sull'apparecchio, o il tasting 0 del telecomando, per arrestare definitivamente la riproduzione.

SALTO TRACCIA E RICERCA VEOCE

1. Premere una volta i tasti / TUN + (12) o 山 / TUN- (11) sull'unità, oppure i tasti / TUN + (15) o 山 / TUN-(4) del telecomando per posizionarsi sulla traccia precedente o successiva.
2. Tenere premuto il tasting / TUN+ (12) o / TUN- (11) sull'unità, oppure i tasting / TUN+ (15) o / TUN- (4) del telecomando durante l'ascolto per ricercare velocemente un particolare passaggio musicale. Rilasciare il tasting per tornare alla normale riproduzione.

RIPETIZIONE

• Premere il tasto REPEAT (6) del telecomando, fino a far comparire sul display l'indicazione RPT ONE per riproduire continuamente la stessa traccia.
• Premere il tasto REPEAT (6) del telecomando fino a far comparire sul display l'indicazione RPT ALL per riproduire continuamente tutte le tracce presenti.
• Premere il tasto REPEAT (6) del telecomando fino a far comparire sul display l'indicazione RPT FOLD per riproduire continuamente tutte le tracce presenti nella cartella selezionata (solo per CD MP3 contententi cartelle).
• Premere il tasto REPEAT (6) del telecomando fino a far comparire sul display l'indicazione NORMAL per riproduire tutte le traccce presenti una sola volta.
• Premere il tastingo RANDOM (13) del telecomando (sul display compare l'indicazione RANDOM) per riproduire casualmente tutte le traccce presenti. Premerlo di nuovo per disattivare la funzione.

FUNZIONE ALBUM

NOTA: funzione valida solo per CD MP3 contenenti cartelle.

1. Durante la coproduzione di un CD MP3 con piu' cartelle, premere i tasti FOLDER + (5) e FOLDER- (7) per selezionare la cartella che si desidera coproduire.

FUNZIONE ID3

NOTA: funzione valida solo per tracce MP3

1. Durante la riproduzione di un CD MP3 premere il tasto DISPLAY(10) per attivare la funzione ID3, verrannoismo informazioni riguardanti la traccia in riproduzione.

1. Collegare all'ingresso USB (10) un dispositivo di memoria USB.
2. Accendere l'apparecchio e premere più volte il tasting SOURCE (6) fino a far comparire sul display l'indicazione USB READ, che sta ad indicare il caricamento dei dati presenti nel dispositorivo USB. In caso di assenza del dispositorivo USB, sul display comparirà l'indicazione NO USB.

Note:

• l'apparecchio potrebbe non supportare alcuni dispositivi USB, quello è dovuto all'incompatibilità di alcuni processori.

• Per il resto delle funzioni fare riferimento al paragrafo "FUNZIONAMENTO LETTORE CD-MP3".

INGRESSO AUX IN

1. Accendere l'apparecchio e preme piu volte il tasting SOURCE (6) fino a far comparire sul display I'indicazione AUDIO IN.
2. Collegare una qualsiasi unità provvista di uscita audio tramite apposto cavo all'ingresso AUX IN (8).
3. Comandare l'unità esterna dai propri comandi.
4. Regolare il volumetramite il controlo sull'unita (4) o tramite i tasti VOL+ o VOL- (11) del telecomando.

1. Accendere l'apparecchio e preme piu volte il tasting SOURCE (6) sino a far comparire sul display l'indicazione BT.
2. La scritta "PAIRING" sul display comincera a lampeggiare e il systema entrera automaticamente in ricerca.
3. Attivare la funzionalità Bluetooth sul dispositovo esterno da accoppiare e renderlo visible.
4. Avviare la ricerca dei dispositivi. Al termine ricercare il dispositivo "HCX 10D8 DAB".
5. Inserire la password "0000" se nécessario.
6. Ad occopipamento avvenuto l'apparecchio emettera un suono di notifica e la scritta "BT AUDIO" sul display rimarra fissa.
7. Avviare la riproduzione audio dal proprio dispositivo.
8. Premere una volta i tasti / TUN + (12) o / TUN- (11) sull'unità, oppure i tasti o (9) del telecomando per posizionarsi sulla traccia precedente o successiva.
9. Premere il tasting II (5) sull'apparecchio o il tasting II (9) del telecomando per attivare la pausa. Ripremere il tasting per disinserire la pausa.
10. Tenere premuto per quale secondo il tasting / II per eliminare l'accopioso.

FUNZIONE SLEEP

La funzione SLEEP permette di programmare lo spegnimento automatico dopo un certo tempo dell'apparecchio.

Premendo piu' volte il tasting SLEEP e' possibie selezionare il tempo di spegnimento (90, 80, 70, 60, 50, 40, 30, 20, 10, 00=spento).

Sul display compare il symbolo ZZ ad indicare la funzione attiva. Passato il tempo programmato l'apparecchio si porta in modo standby automaticamente.

PRESA CUFFIE

1. Inserire le cuffie nella presa cuffie (7).
2. Avviare la riproduzione desiderata e regolare il volume.

SPECIFICHE TECNICHE

Alimentazione e consumo: 100-240V 50/60Hz - 22W

Ricezone banda in FM: 87.5 - 108 MHz

Ricezone banda DAB/DAB+: 174.928 - 239.200 MHz

Potenza di trasmissione Bluetooth: 2,5mW

Frequenza di trasmissione Bluetooth: 2,4GHz

Dimensioniunita: 140x210x170mm

Dimensioni altoparlanti: 130 x 125 x 170 mm

CAUTION

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il significato del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile delve estere raccolto separamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato magiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura radio HCX 10D8 DAB è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

https://www.trevi.it/dms/zidi/TREVI/DOCHCX10D8DAB.pdf
