MANUALE UTENTE HCX 10D6 DAB Trevi

Per informazioni integrative ed aggiornamenti su quello prodotto visita www.trevi.it For additional information and updates of this product see www.trevi.it

PIOGGIA E UMIDITA

ATTENZIONE

RISCHIO DI SCOSSE

ELETTRICHE!

NON ESPORRE A

ATTENZIONE: NON APRITE L'APPEARCCHIO. ALL'INTERNO NON VI SONO COMANDI MANIPOLABILI DALL'UTENTE NE PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO TREVI

ATTENTION
RISQUE DE DECHARGES ELECTRIQUES
NE PAS EXPOSER A LA PLUIE ET A

L'HUMIDITE

ATTENTION: NE PAS OUVRIR L'APPAREIL, A L'INTERIEUR IL N'Y A PAS DE COMMANDES AMANIPULER PAR L'UTILISATEUR OU DE PIECES DE RECHANGE. POUR TOUTES LES OPERATIONS DE SERVICE IL FAUT S'ADRESSER A UN SERVICE D'ASSISTANCE AUTORISE TREVI.

ATencion

PELIGRO DE CHOQUES ELECTRICOS
NO EXPONER A LLUVIA Y HUMEDAD

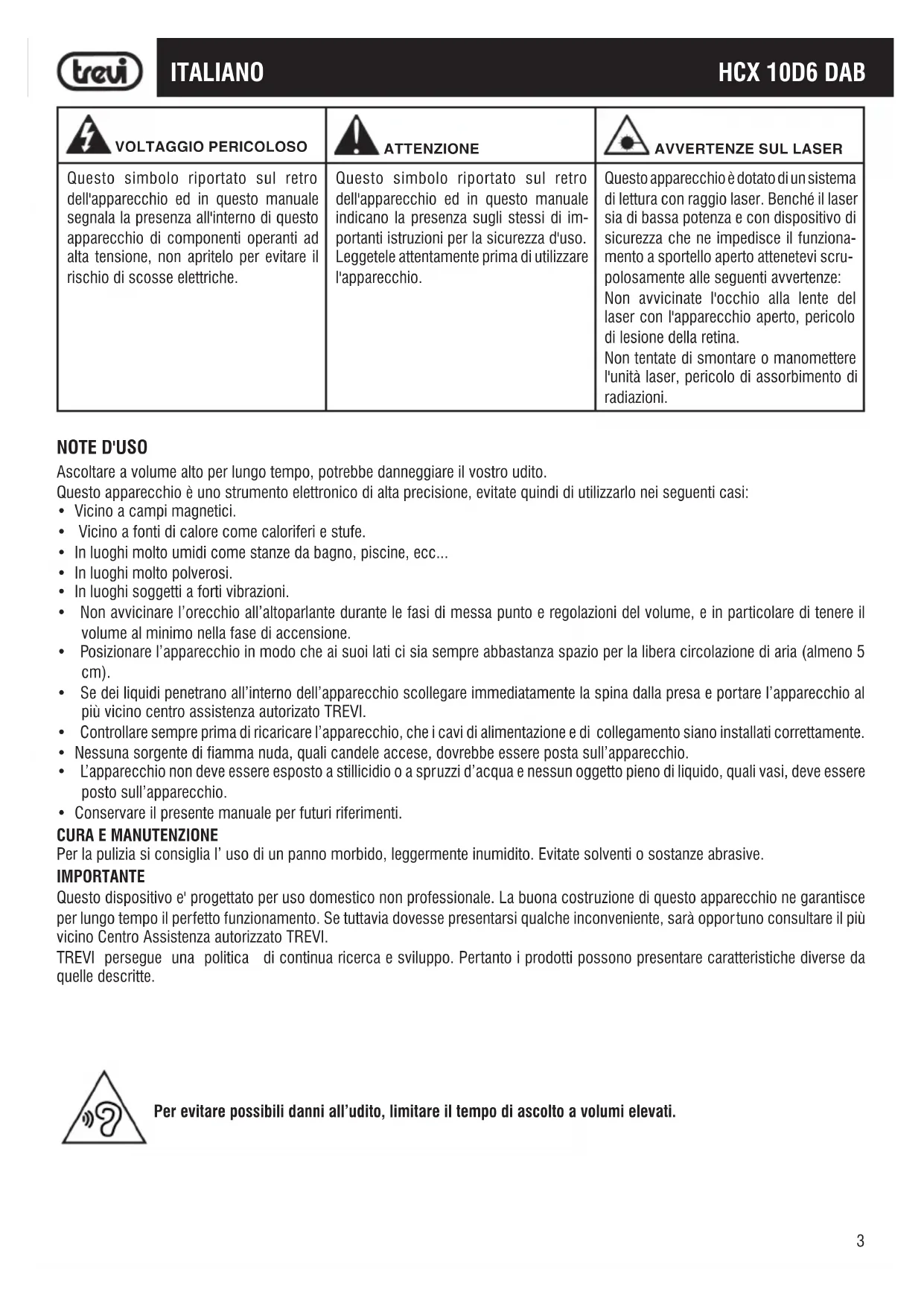

VOLTAGGIO PERICOLOSO	ATTENZIONE	AVVERTENZE SUL LASER
Questo simbolo riportato sul retro dell'apparecchio ed in quello manuale segnala la presenza all'interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.	Questo simbolo riportato sul retro dell'apparecchio ed in quello manuale indicano la presenza sugli stessi di im- portanti istruzioni per la sicurezza d'uso. Leggetele attendamente prima di utilizzato l'apparecchio.	Questo appearecchio è dotato di un sistema dilettura con raggio laser. Benché il laser sia di bassa potenza e con dispositivo di sicurezza che ne impedisce il funziona-mentation a sportello aperto attenetevi scru-polosamente alle seguenti avvertenze: Non avvicinate l'occhio alla lente del laser con l'apparecchio aperto, pericolo di lezione della retina. Non tentate di smontare o manomettere l'unità laser, pericolo di assorbimento di radiazioni.

NOTE D'USO

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzato nei seguenti casi:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
  In luoghi molto umidi come stanze da bagno, piscine, ecc...
  In luoghi molto polverosi.
  In luoghi soggetti a forti vibrazioni.
  Non avvincare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizione l'apparecchio in modo che ai loro lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina alla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
  Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
  Lapprecchio non deve essere esposto a stilicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, devel essere posto sull'apparecchio.
• Conservare il presente manuale per futuro riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientile, sare opportuno consultrare il più vicino Centro Assistenza autorizzato TREVI.

TREVI perseguie una politica di continua ricerca e sviluppo. Pertanto i prodotti sono presentare caratteristiche diverse da quale descripte.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

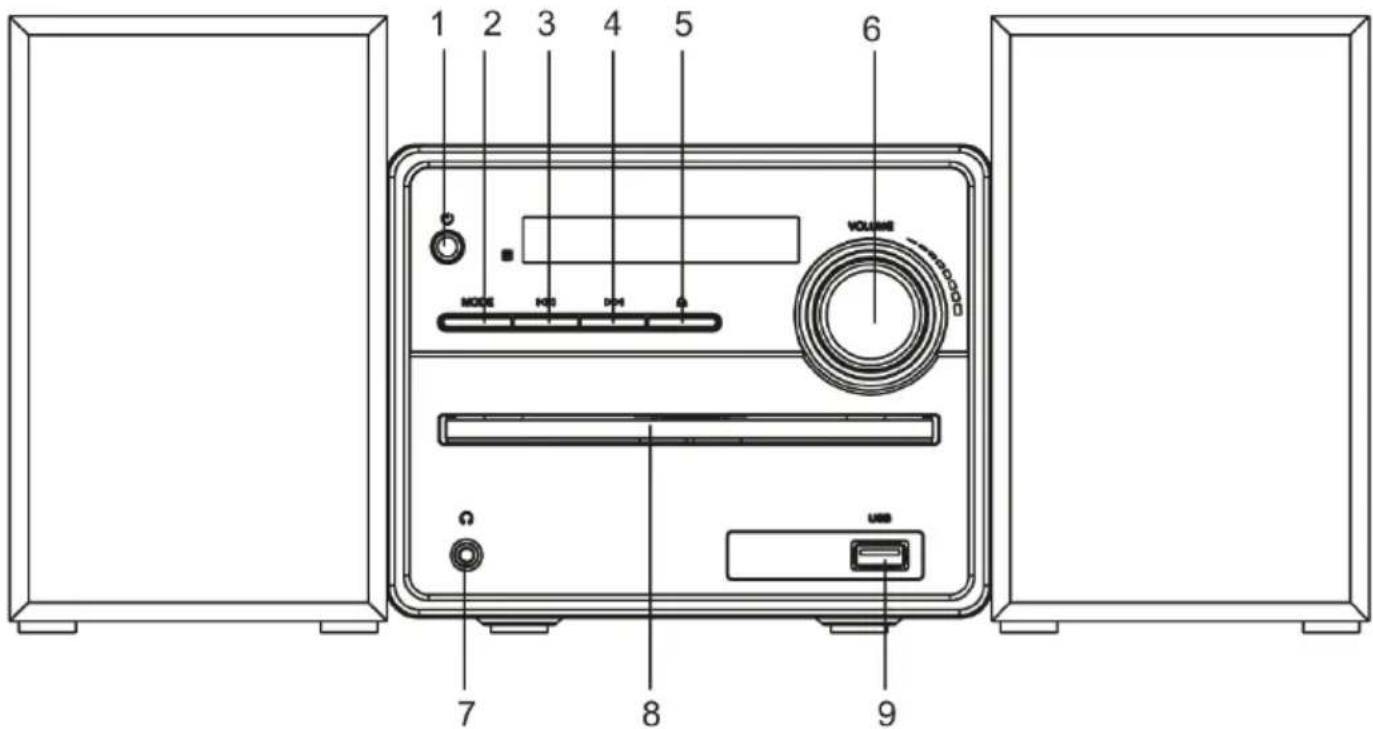

UNITÀ VISTA FRONTALE

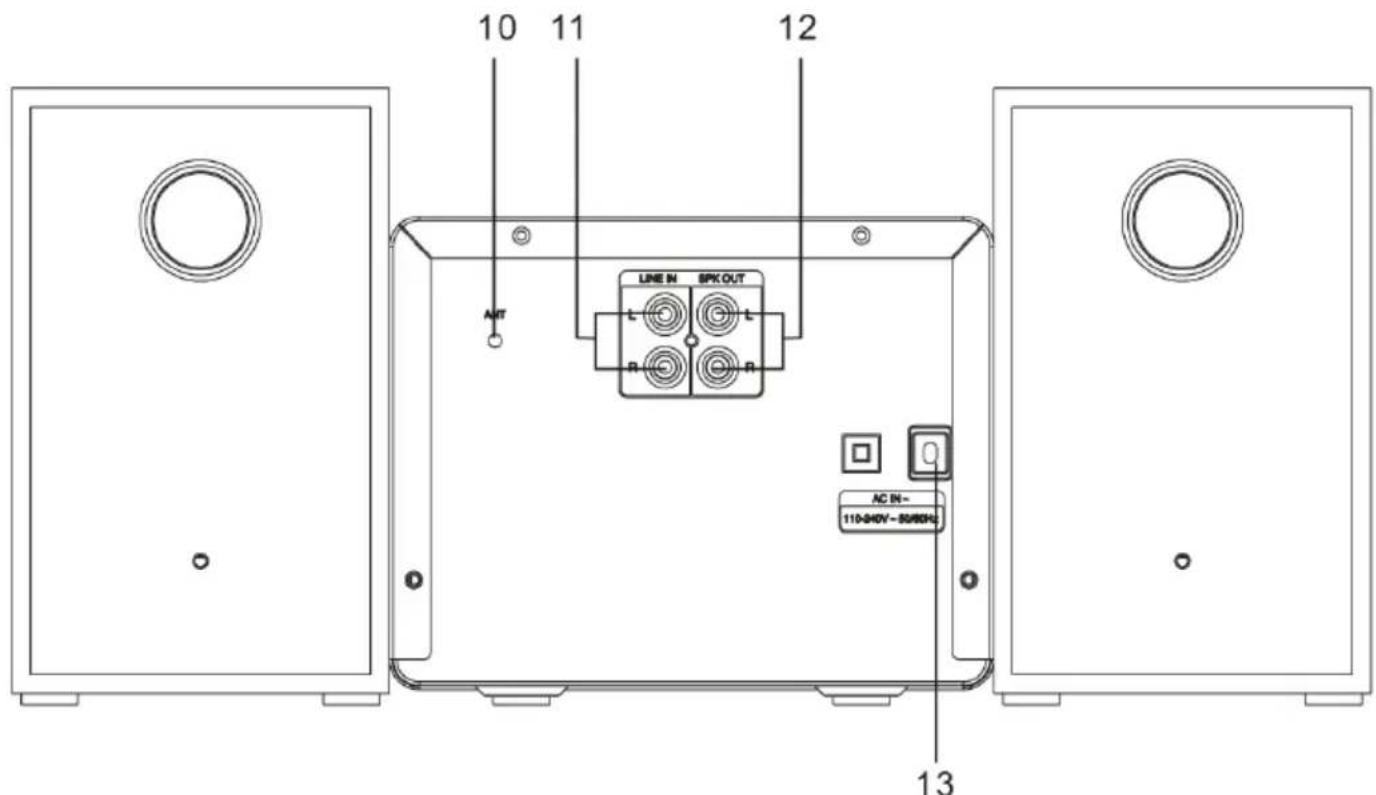

UNITÀ VISTA POSTERIORE

DESCRIZIONE COMANDI

1. Interruttore accensione/spegnimento
2. Tasto STANDBY/MODE, Stand-by/ selezione funzione
3. Tasto, traccia/stazione radio precedente
4. Tasto , traccia/stazione radio successiva
5. Tasto , aperture alloggio CD

6. Controllo Volume/ II /ENTER, regolazione Volume/Play/ Pausa/Conferma

7. Presa Cuffie

8. Alloggio CD
9. Ingrasso USB
10. Cavo d'antenna
11. Ingrasso Audio (AUX IN)
12. Prese di collegamento casse R/L
13. Cavo di alimentazione

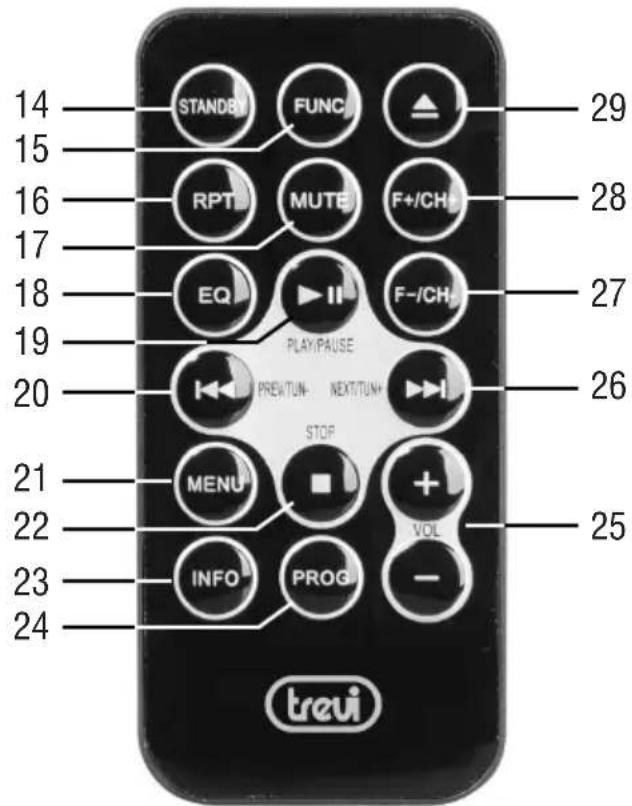

TELECOMANDO

DESCRIZIONE COMANDI

1. Tasto STANDBY
2. Tasto FUNC, selezione sorgente
3. Tasto RPT, attiva la modalità di ripetizione
4. Tasto MUTE, esclusione audio apparecchio
5. Tasto EQ, selezione tra varie modalità audio preimpostate
6. Tasto II, Play/Pausa/conferma della selezione
7. Tasto, traccia/stazione radio precedente
8. Tasto MENU, Menu su sorgente radio DAB/FM
9. Tasto Stop
10. Tasto INFO, Informazioni su sorgente radio DAB/FM
11. Tasto PROG, programmazione/preset
12. Tasti VOL + / - regolazione volume
13. Tasto , traccia/stazione radio successiva
14. Tasto F-/CH-, selezione della memoria/cartella precedente
15. Tasto F+/CH+, selezione della memoria/cartella successiva
16. Tasto 一 aperture alloggio CD

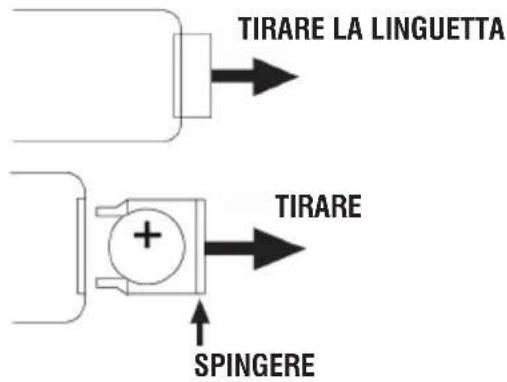

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

II telecomandoutilizzaunabattery tipoCR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra;
2. Estrarre l'alloggiamento porta batteria;
3. Inserire una batteria nuova facendo attenzione a rispettore le polarità;
4. Richiudere l'alloggiamoento porta batteria.

ALIMENTAZIONE

Collegare il cavo di alimentazione (13) in una presa di corrente 100-240V 50/60Hz.

Non collegare l'apparecchio a prese con tensione diversa da quellaindicata.

Alla prima acensione l'apparecchio effettuera una scansione delle stazione DAB presenti, il display mostrera la scritta SCANNING.

Attendere fino a quando il display mostrera' la stazione radio ricevuta.

Note: Se non diversamente specificato, le descrizioni dei comandi valgono sua per l'apparecchio che per il telecomando.

ACCENSIONE/SPEGNIMENTO

1. Premere l'interruttore principale (1) sull'unità per portare l'apparecchio in modalità Stand-by (sul display verra visualizzata ora e data);
2. Premere il tasto STANDBY/MODE (2) sull'unita oppure il tasto STANDBY (14) sul telecomando per accendere l'apparecchio;
3. Premere il tasto STANDBY/MODE (2) sull'unita oppure il tasto STANDBY (14) sul telecomando per riportare l'apparecchio in modalita Stand-by;
4. Premere l'interrutto principale (b) sull'unita per spegnere complemente l'unità.

Note: In sorgente CD, USB o AUX, se entro 10 minuti non viene effettuata alcuna operazione, l'unità entrera automaticamente in modalità STANDBY.

CONTROLLO VOLUME E EQUALIZZAZIONI

1. Ruotare il controlo Volume (6) sull'apparecchio o premere i tasti VOL +/- (25) del telecomando per augmentare o diminuire il volume;
2. Premere più volte il tasting EQ (18) del telecomando per selezionare una tra le dinamiche audio preimpostate (Classic, Rock, Pop, Jazz, Flat).

1. Accendere l'apparecchio e premere più volte il tasto FUNC (15) del telecomando fino a far comparire sul display l'indicazione DAB;
   Ala prima accensione la radio effettuera una scansion e memorizzazione automatica di tutte le stazioni DAB disponibili.
2. Se si desidera ripetere l'opération di scansione delle stazioni tenere premuto per quale secondo il tasto II (19) del telecomando per avviare la scansione delle stazioni DAB, oppure premere il tasto MENU (21) del telecomando per acceder e al menu DAB. Ricercare e selezionare la scritta "Full scan";
3. Premere il tasto (4) o (3) sull'unità, oppure il tasto (26) o (20) del telecomando per scorrere le varie stazioni DAB sintonizzate;
4. Premere il controlo VOLUME/ENTER (6) sull'unità, oppure il tasto II (19) del telecomando sulla stazione DAB desiderata per avviare la riproduzione;
5. Premere piu' volte il tasto INFO (23) del telecomando per visualizzare tutte le informazioni sulla stazione ricevuta.

MEMORIZAZIONE STAZIONI RADIO

Per memorizzare una stazione radio, effettuare le seguenti operazioni:

1. Sintonizzarsi sulla stazione radio desiderata;
2. Tenere premuto per quale secondo il tasting PROG (24), il display mostrera la scritta "PRESET STORE";
3. Utilizzare i tasti (26) e (20) per selezionare una locatione di memoria;
4. Premere il tasto II (19) per confermare e salvare la stazione radio;

Ripetere questa operazione per ogni stazione radio che si desidera salvare. Sono disponibili 30 locazioni di memoria.
5. Per richiamare una stazione radio memorizzata utilizzato i tasti F + / CH + ( 28) eF - /CH - ( 27) .

MENURADIO DAB/DAB+

1. Premere il tasto MENU (21) del telecomando per accedere al menu DAB;
2. Premere il tasto (4) o (3) sull'unità, oppure il tasto (26) o (20) del telecomando per visualizzare le varie voci del menu DAB;
3. Premere il controlo VOLUME/ENTER (6) sull'unità, oppure il tasto II (19) del telecomando per selezionare la voce del menu visualizzata:

Full scan (Ricerca completa): permette di scansionare l'intera banda DAB/DAB + e memorizzare automaticamente le stazioni trovate.

Manual tune (Sintonizzazione manuale): permette di scansionare manualmente una singola freuenza DAB/DAB+. Premere il tasting (26) o (20) per selezionare il numero del canale relativo alla freuenza da scansionare e successivement premere il tasting II (19) per avviare la scansione. Le stazioni trovate verranno automaticamente memorizzate.

DRC: permette di abilitare/disabilitare la funzione DRC per migliorare il suono durante l'ascolto in ambienti rumorosi. è possibile impostare il livello di DRC in alto (high), basso (low) o OFF (spento).

Prune (Elimina): permette di eliminare dalle lista delle stazioni memorizzate tutte le radio trovate ma non disponibili (scarso segnale). Spostarsi con i tasti (26) e (20) su Y(YES) e confirmare l'eliminazione con il tasting (19).

System (Sistema): permette di accedere al sottomenu diSYSTEMA:

Time: permette di impostare ora/data correnti.

Set Time/Date: impostare ora e data correnti.

Auto Update: seleziona da quale fonte impostare automaticamente l'ora e la data se disponibili.

Set 12/24 Hour: imposta il formato dell'ora 12/24H

Set Dale Format: imposta il formato della data.

Back light: permette di impostare il tempo e il livello di luminosità del display:

Timeout: regolazione tempo illuminazione display (10sec, 20sec, 30sec., 45sec, 60sec, 90sec, 120sec,

180sec, ON).

On level: regolazione grado di illuminazione display con appearecchio in funzione (High, Medium, Low).

Dim level: regolazione grado di illuminazione display in modalità Stand-by (High, Medium, Low).

Language: e' possibile scegliere la lingua dei menu'; sono disponibili Italiano, Inglese (default), Deutsch, Italiano, Francais.

Factory Reset (Ripristino valori di fabbrica): permette di ripristinare le impostazioni di fabbrica dell'apparecchio.

Al terminel ripristino verra effettuata una scansione automatica delle stazione DAB/DAB+. Spostarsi con i tasti

(26) e (20) su Y(YES) e conformare con il tasto II (19).

Software upgrade (Aggiornamento del software): permette di effettuire una scansione per verificare eventuali aggiornamenti disponibili per l'apparecchio.

SW version (Versione del software): permette di visualizzare la versione del software dell'apparecchio.

INFORMAZIONI TRASMISSIONE DAB/DAB+

In modalità DAB, sul display verranno visualizzate una series di informazioni relative alla stazione e al brano in ascolto.

• Premere più volte il tasto INFO (23) del telecomando per cancellare le informazioni visualizzate.

Note: non tutte le stazioni DAB forniscono le informazioni visualizzabili dall'apparecchio.

Se disponibili, sono presenti le seguenti informazioni:

DLS: visualizza informazioni relative al brano musicale trasmesso (artista, titolo brano, ecc...).

Tipoprogramma:visualizzalele informazionilelativealtipodi programmatrasmesso.

Nome trasmittente: visualizza le informazioni relative al trasmittente del servizio.

Numero/Frequenza trasmittente: visualizza le informazioni relative a numero e frequenza della stazione DAB/DAB + trasmessa.

Indice di erre del segnale: visualizza le informazioni relative al livello di errori del segnale e all'intensità con cui viene ricevuto.

Bit Rate: visualizza informazioni relative al rapporto di compressione della trasmissione corrente.

Ora: visualizza l'ora.

Data: visualizza informazioni relative alla data.

1. Accendere l'apparecchio e premere più volte il tasto FUNC (15) del telecomando fino a far comparire sul display l'indicazione FM;
2. Premere piu volte i tasti (4) e (3) sull'unita, oppure i tasti (26) e (20) del telecomando per augmentare o diminuire la frequenza di 0.05MHz ed effettue una ricerca passo-passo;
3. Tenere premuto per quale secondo i tasti (4) e (3) sull'unità, oppure i tasti (26) e (20) del telecomando per sintonizzarsi sulla stazione radio successiva o precedente con il miglior segnale ricevuto;
4. Per attivare la funzione di ricerca e memorizzazione automatica delle stazione radio (SCAN) premere a lungo il tasto II (19) del telecomando, oppure premere il tasto MENU (21) per accedere al menu FM. Ricerca e selezionare la scritta "Scan setting"; da但这a voce è possibile selezionare il tipo di ricerca automatica: selezionare STRONG (stazioni con forte segnale) o ALL (tutte le stazioni), confermare con il tasto II (19) del telecomando.
   L'apparecchio è in grado di memorizzare fino a 30 stazioni.

5. Per memorizzare una stazione radio:

6. Portarsi sulla frequenza da memorizzare e tenere premuto per alcuni secondo il tasto PROG (24), il display migliorata la scritta "PRESET STORE";
   Utilizzare i tasti (26) e (20) per selezionare una locatione di memoria;
   Premere il tasting II (19) per confermare e salvare la stazione radio;

7. Per richiamare una stazione radio memorizzata utilizzato i tasti F + / CH + ( 28) eF - /CH - ( 27) .

Note: Per ottenere la miglior ricezione in FM orientare l'antenna. Se la riscione non è buona provate a regolare diversamente l'orientamento dell'antenna, comunique la qualità della riscione in FM dipende molto dal luogo dove èosto l'apparecchio.

FUNZIONAMENTO LETTORE CD-MP3

RIPRODUZIONE

1. Accendere l'apparecchio e premere più volte il tasto FUNC (15) del telecomando fino a far comparire sul display l'indicazione CD. In caso di assenza del disco sul display comparirà l'indicazione "NO DISC";
2. Aprire il vano CD (8) premendo il Tasto (29) del telecomando ed insere il disco con il lato scritto rivolto verso l'alto. Richiudere delicatamente il vano;
3. Dopo quale secondo il display mostrera il numero delle trace presenti sul disco. Premere il tasto II (19) del telecomando per avviare la riproduzione musica;
4. Premere nuovamente il tasto II (19) del telecomando per attivare la pausa, il tempo trascorso della traccia comincera a lampeggiare. Ripremerlo per avviare la normale riproduzione;
5. Premere il tasto 2) del telecomando, per arrestare definitivamente la riproduzione.

SALTO TRACCIA E RICERCA VELOCE

1. Premere una volta i tasti (4) e (3) sull'unità, oppure i tasti (26) e (20) del telecomando per posizionarsi sulla traccia precedente o successiva;
2. Tenere premuto il tasto (4) e (3) sull'unità, oppure i tasti (26) e (20) del telecomando durante l'ascolto per ricercare velocemente un particolare passaggio musicale. Rilasciare il tasto per tornare alla normale riproduzione.

RIPETIZIONE

• Premere il tasting RPT (16) del telecomando, fino a far comparire sul display l'indicazione REP-1 per riproduire continuamente la stessa traccia.
• Premere il tasto RPT (16) del telecomando fino a far comparire sul display l'indicazione REP-DIR per riproduire continuamente tutte le tracce presenti nella cartella selezionata (solo per CD MP3 contenti cartelle).
• Premere il tasto RPT (16) del telecomando fino a far comparire sul display l'indicazione RPT-ALL per riproduire continuamente tutte le traccce presenti.
• Premere il tasto RPT (16) del telecomando fino a far comparire sul display l'indicazione RANDOM per riproduire casualmente tutte le tracce presenti.
• Premere il tasting RPT (16) del telecomando fino a far comparire sul display l'indicazione INTRO per riproduire i primi 10sec. di anni brano.
• Premere il tasto RPT (16) del telecomando fino a far comparire sul display l'indicazione DISC per riproduire continuamente tutte le traccé del disco.

FUNZIONE ALBUM

NOTA: funzione valida solo per CD MP3/USB contenenti cartelle.

1. Durante la coproduzione di un CD MP3 o USB con piu' cartelle, tenere premuto i tasti F + / CH + (28) e F - / CH - (27) del telecomando per selezionare la cartella che si desidera coproduurre.

PROGRAMMAZIONE

É possibile selezionale l'ordine con cui vengono riprodotte le tracce.

1. Premere il tasto 22) del telecomando per arrestare la riproduzione;
2. Premere il tasto PROG (24) del telecomando, sul display appeare la scritta P01
3. Selezionare la traccia che si desidera riproduire per prima con i tasti (4) e (3) sull'unità, oppure i tasti (26) e (20) del telecomando;
4. Premere il tasto PROG (24) dell telecomando per confermare;
5. Ripetere i punti 3 e 4 per memorizzare e riproduire i brani che desiderate; per i CD audio si posso n memorizzare un massimo di 20 brani, nella per i CD MP3/USB si posso memorizzare un massimo di 99 brani;
6. Premere il controlo VOLUME/ENTER (6) sull'unità, oppure il tasto II (19) del telecomando per iniziare la riproduzione;
7. Premere due volte il tasto (22) del telecomando per annullare la programmazione.

1. Collegare all'ingresso USB (9) un dispositorio di memoria USB;
2. Accendere l'apparecchio e premere più volte il tasting FUNC (15) del telecomando fino a far comparire sul display l'indicazione USB. In caso di assenza del dispositivo USB, sul display comparirà l'indicazione "NO USB".

Note: lapparechio potrebbe non supportare alcuni dispositivi USB, quosto e dovuto all'incompatibilità di alcuni processori.

1. Per il resto delle funzioni fare riferimento al paragrafo "FUNZIONAMENTO LETTORE CD-MP3".

1. Accendere l'apparecchio e premere più volte il tasting FUNC (15) del telecomando fino a far comparire sul display l'indicazione Bluetooth;
2. La scritta "Not Connected" sul display comincera a lampeggiere e il systema entrera automaticamente in ricerca;
3. Attivare la funzionalità Bluetooth sul disposito esterno da accoppiare e renderlo visible;
4. Avviare la ricerca dei dispositivi. Al termine ricercare il dispositivo "HCX 10D6 DAB";
5. Inserire la password "0000" se nécessario;
6. Ad occopjamento avvenuto l'apparecchio emettera un suono di notifica e la scritta "Connected" sul display rimarra fissa;

7. Avviare la riproduzione audio dal proprio dispositivo;

8. Premere una volta i tasti (4) e (3) sull'unità, oppure i tasti (26) e (20) del telecomando per posizionarsi sulla traccia precedente o successiva;

9. Premere il tasto II (19) del telecomando per attivare la pausa. Ripremerlo per disinserire la pausa;
10. Tenere premuto per quale secondo il tasto II (19) del telecomando per eliminare l'accoppiamento.

INGRESSO AUX IN

1. Accendere l'apparecchio e premere più volte il tasto FUNC (15) del telecomando fino a far comparire sul display l'indicazione Enter Aux;
2. Collegare una qualsiasi unità provvista di uscita audio tramite apposto cavo all'ingresso AUX IN (11);
3. Comandare l'unità esterna dai propri comandi;
4. Regolare il volume tramite il controlo (6) sull'apparecchio o tramite i tastl VOL + / - (25) del telecomando.

PRESA CUFFIE

1. Inserire le cuffie nella presa cuffie (7);
2. Avviare la riproduzione desiderata e regolare il volume.

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il significato del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vitaagli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiatura aventi lato magiore inferiore a 25cm . L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N^ 49 del 14 Marzo 2014.

TREVI perseguè una politica di continua ricerca e sviluppo, pertanto i prodotti sono presentare caratteristiche diverse da quella descritte.

SPECIFICHE TECNICHE

Alimentazione e consumo: 110-240V 50/60Hz - 22W

Potenza di trasmissione Bluetooth: 2,5mW

Frequenza di trasmissione Bluetooth: 2,4GHz

Formati CD supportati: CD/CD-R-RW/MP3

MP3 bit rate supportati: MP3 (32 ~ 320 kbps)

Dimensioniunita: 161x125x226mm

Dimensioni altoparlanti: 102 x 161 x 112 mm

CAUTION

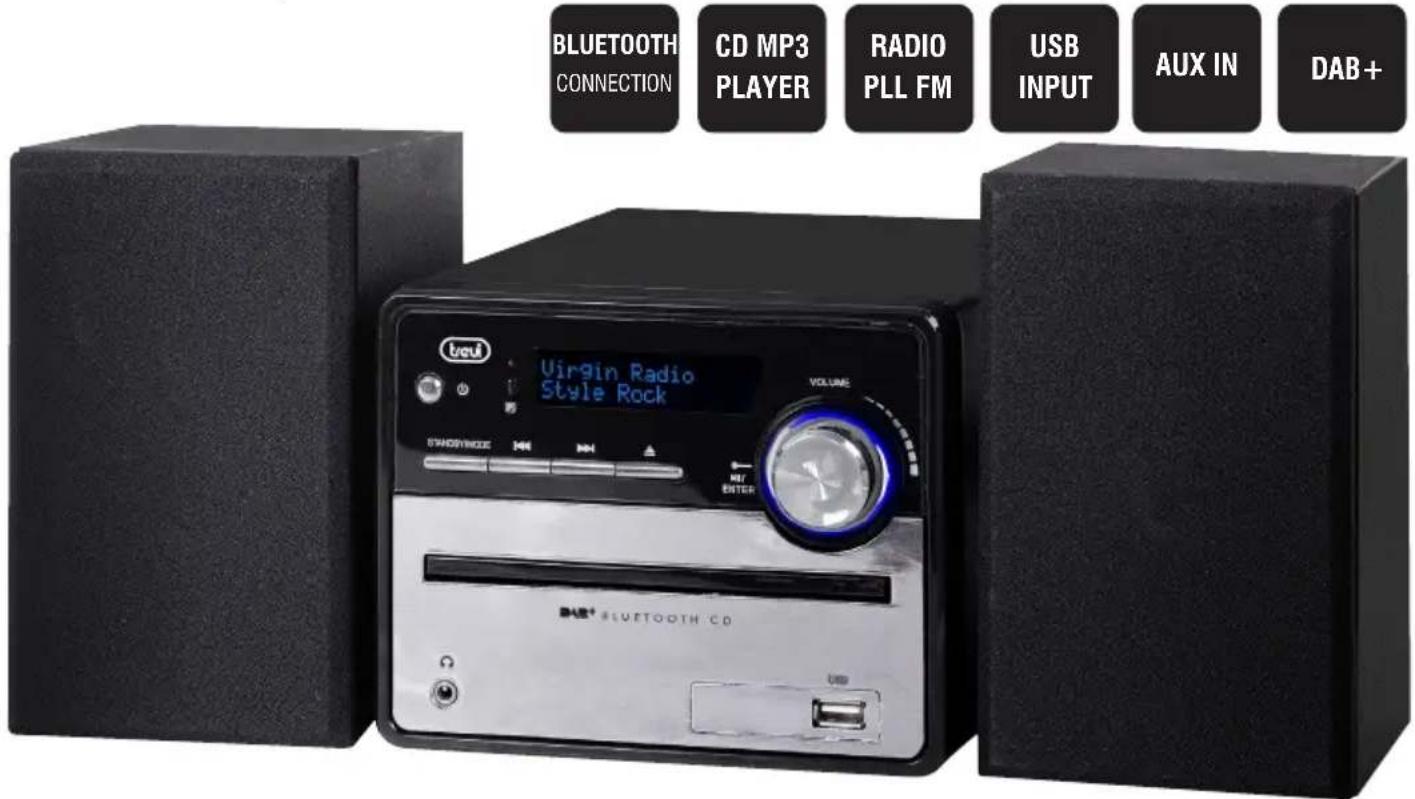

Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura radio HCX 10D6 DAB è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

https://www.trevi.it/dms/zidi/TREVI/DOCHCX10D6DAB.pdf
