XF 1300 - Altoparlante Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante amplificato portatile con ruote e manico telescopico
Marca	Trevi
Modello	XF 1300
Alimentazione	Rete 100-230V 50/60Hz e batteria interna ricaricabile 12V 4,5Ah
Potenza audio massima	80W
Altoparlanti	Woofer 10" + Tweeter 3"
Risposta in frequenza	55Hz - 18KHz
Sensibilità d'ingresso	96±2dB 1W/1M
Grado di protezione	IPX4 (resistente agli schizzi)
Bluetooth	Sì, classe 2, potenza di emissione max 2,5mW, banda 2,4GHz
Ingressi	2 x MIC (jack 6,35mm), AUX IN (jack 3,5mm), USB (lettura MP3)
Radio FM	Sì, con ricerca e preset
Equalizzatore	6 preset DSP: Normal, Pop, Rock, Classical, Country, Jazz
Effetti	Eco sui microfoni, illuminazione disco LED
Telecomando	Sì, con batteria CR2025
Microfono	2 microfoni cablati inclusi
Manutenzione e pulizia	Panno morbido leggermente umido, evitare solventi e abrasivi
Sicurezza	Non esporre ad acqua, calore, polvere o vibrazioni; mantenere una distanza minima di 5 cm per la ventilazione
Riparabilità	Contattare il centro assistenza autorizzato Trevi
Informazioni generali	Uso domestico non professionale; caratteristiche soggette a modifiche senza preavviso

Domande frequenti - XF 1300 Trevi

Come accendere l'apparecchio?

Regolare l'interruttore POWER ON/OFF sul retro sulla posizione ON. L'apparecchio può funzionare a batteria interna o rete elettrica.

Come connettere un dispositivo in Bluetooth?

Premere il pulsante SOURCE dell'apparecchio o MODE del telecomando per selezionare la modalità Bluetooth. Attivare il Bluetooth sul dispositivo esterno, cercare 'XF 1300 BEACH' e premere II per avviare la riproduzione. La password è '0000' se necessario.

Come utilizzare la radio FM?

Selezionare la sorgente RADIO con il pulsante SOURCE. Premere il pulsante II (15) per avviare la ricerca automatica delle stazioni. Utilizzare i pulsanti < e > per navigare tra i preset.

Come regolare l'effetto eco sul microfono?

Ruotare la manopola ECHO (6) per aumentare o diminuire l'effetto eco. L'eco funziona solo sugli ingressi MIC1 e MIC2.

Cosa fare se non esce alcun suono?

Verificare che la sorgente audio sia collegata correttamente (AUX, USB, Bluetooth, ecc.). Assicurarsi che il volume generale (pulsante VOLUME) non sia a zero. Se si utilizza un microfono, controllare che sia acceso e che il volume microfono sia sufficiente.

Come caricare la batteria interna?

Mettere l'interruttore POWER ON/OFF su OFF. Collegare il cavo di alimentazione alla presa (19) dell'apparecchio e poi a una presa di rete. I segmenti dell'icona batteria lampeggiano durante la carica e diventano fissi una volta terminata (circa 5-6 ore).

Come utilizzare un microfono con l'apparecchio?

Collegare il microfono alla presa MIC1 o MIC2. Accendere il microfono tramite il suo interruttore. Regolare il volume microfono con le manopole MIC1 VOL o MIC2 VOL e l'effetto eco con ECHO.

Come utilizzare il telecomando?

Rimuovere la protezione plastica della batteria CR2025 (situata nel vano). Utilizzare i tasti: MODE per cambiare sorgente, i tasti di navigazione per le tracce, EQ per l'equalizzatore, e i tasti +/- per il volume.

Come pulire l'apparecchio?

Utilizzare un panno morbido leggermente umido per pulire la custodia. Non utilizzare mai solventi o prodotti abrasivi che potrebbero danneggiare la superficie.

Dove trovare il manuale completo?

Il manuale in italiano è disponibile gratuitamente per il download in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione in un'altra lingua tramite l'apposito modulo.

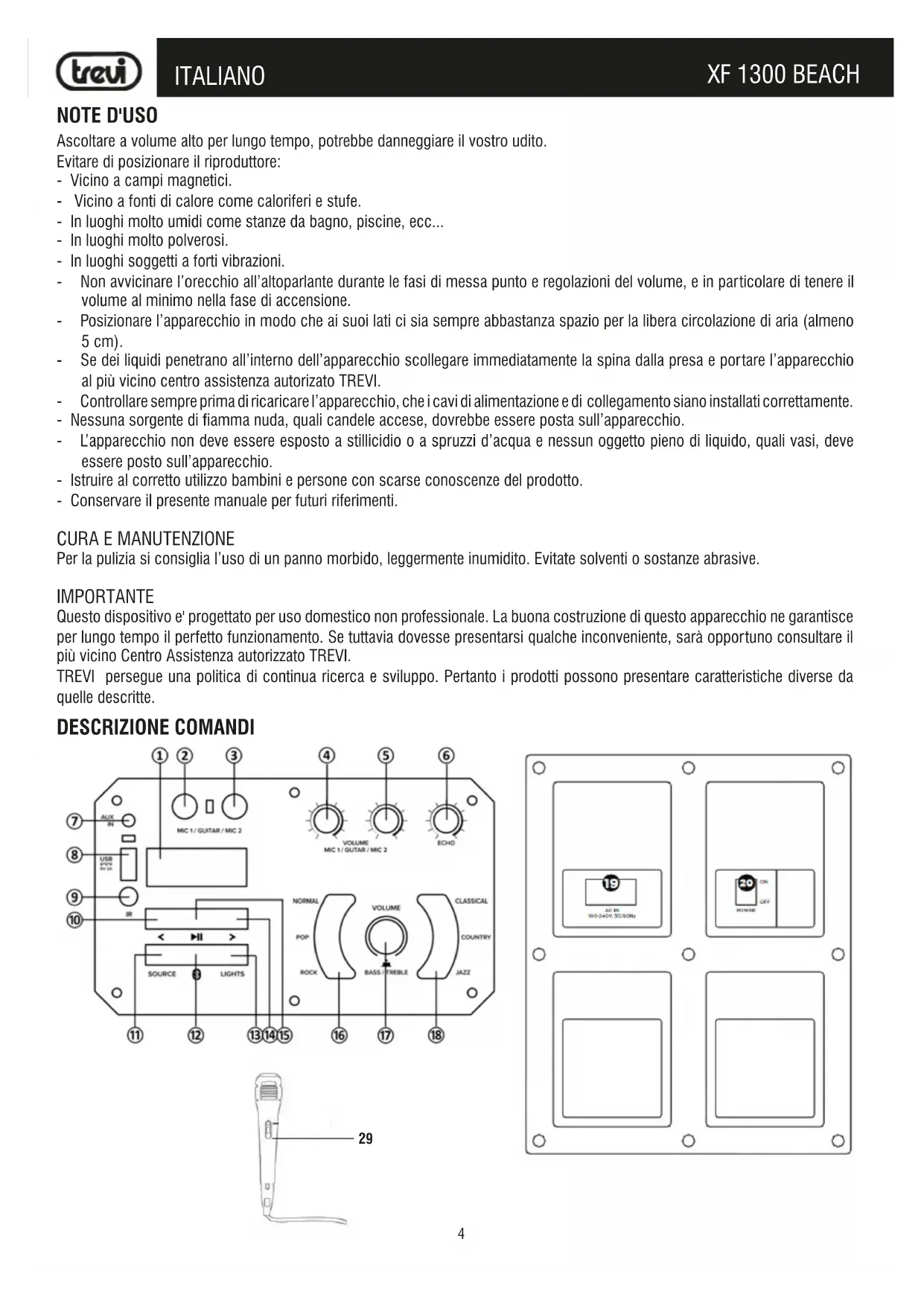

MANUALE UTENTE XF 1300 Trevi

Per evitare possibili danni all'udito,
limitare il tempo di ascolto a volumi elevati

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Evitare di posizionare il riproduktore:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
  Non avvincare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
  Posizionare l'apparecchio in modo che ai loro lati ci sua seme abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
  Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina alla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
  Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
  L'apparecchio non deve essere esesto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, develle essere posto sull'apparecchio.
• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo appearecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientile, sare opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI perseguè una politica di continua ricerca e sviluppo. Pertanto i prodotti sono presentare caratteristiche diverse da quale descrirente.

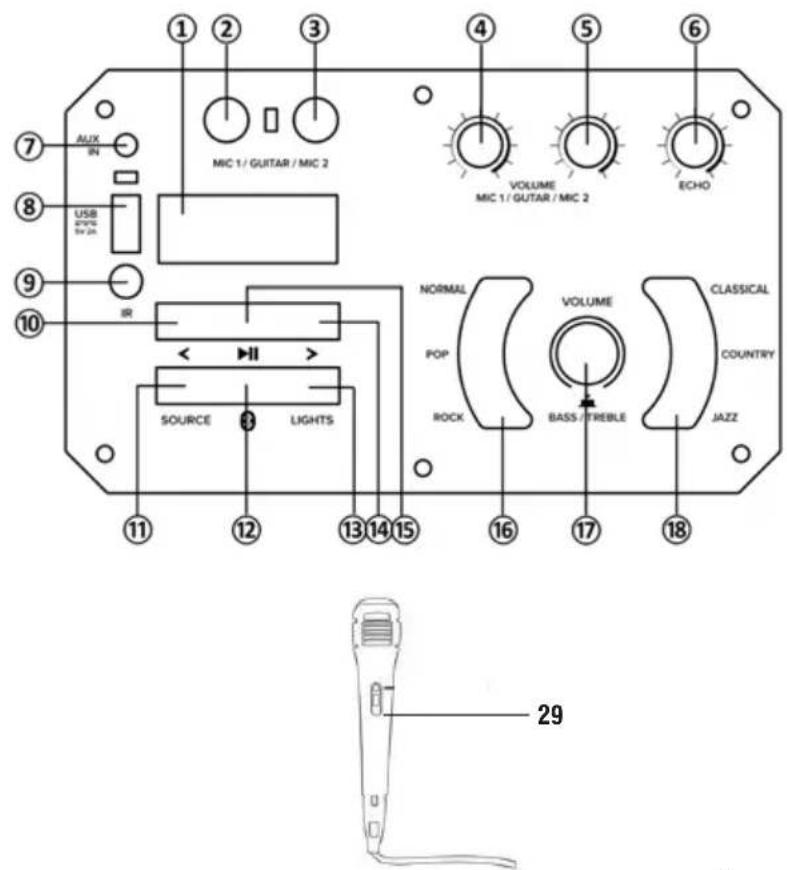

DESCRIZIONE COMANDI

1. Display
2. Ingrasso MIC 1/Chitarra
3. Ingrasso MIC 2/Chitarra
4. MIC1 VOL, regolazione Volume Microfono/Chitarra
5. MIC2 VOL, regolazione Volume Microfono/Chitarra
6. Regolazione ECHO microfono
7. Ingrasso AUX IN
8. Presa USB
9. Ricevitore telecomando
10. Tasto < , precedente
11. Tasto SOURCE, selezione funzione
12. Tasto Bluetooth
13. Tasto LIGHTS, attivazione/disattivazione Led frontali/

posteriori (Disco Light)

1. Tasto > ,successivo
2. Tasto II, Play/Pausa, tenendolo premuto: selezione cartella
3. Pre equalizzazioni DSP: NORMAL/POP/ROCK
4. Regolazione Volume generale, premendolo regolazione toni Bassi e Alti
5. Pre equalizzazioni DSP: CLASSICAL/COUNTRY/JAZZ

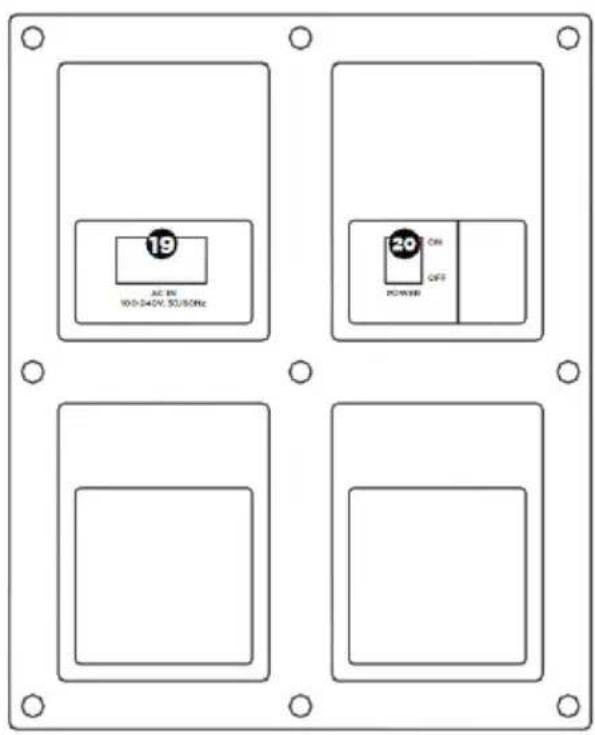

6. Presa per inserimento cavo di alimentazione da rete
7. Interruttore principale POWER ON/OFF (accensione/ spegnimento)
8. Microfono

TELECOMANDO

1. Tasto MODE: selezione funzione
2. Cartella precedente /cartella successiva; passaggio a Cartella precedente o successiva
3. Tasto 山 山 / 山 selezione traccia precedente/ successiva
4. Tasto II, Play/Pausa
5. Tasto EQ: equalizzazioni DSP pre-impostate
6. Tasti - / + regolazione Volume generale
7. Tasti 0/---/---, tasti di inserimento diretto per inseire decine e centinaia
8. Tasti numerici

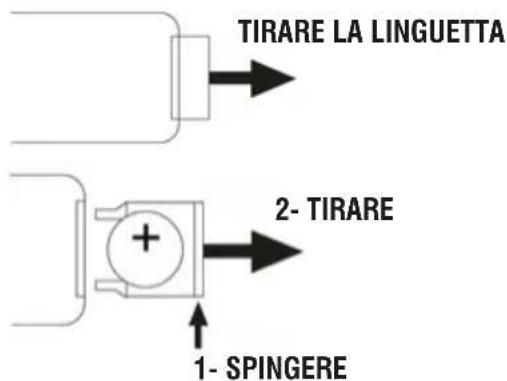

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

II telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra;
2. Estrarre l'alloggiamoento porta batteria;
3. Inserire una batteria nuova facendo attenzione a rispettore le polarità;
4. Richiudere l'alloggiamoento porta batteria.

TRASPORTO

Premere il pulsante presente sulla maniglia del trolley, alzare il manico fino al blocco (si udira' uno scatto metallico). Per il trasporto, agendo sulla maniglia del trolley,iegare leggermente l'apparecchio e sfruttare le due ruote laterali.

Per lo sblocco e chiusura del trolley, premere nuovamente il pulsante sulla maniglia ed abbassare completamente il manico.

ALIMENTAZIONE/RICARICA BATTERIA

Questa unità funzione con batteria interna ricaricabile al piombo da 12V 4.5Ah o alimentazione di rete 230V 50Hz .
Quando la batteria è in fase di esaurimento o l'apparecchio non si accende, portare l'interruttore principale POWER ON/OFF(20) in posizione "OFF", insere il cavo di alimentazione nella presa(19) del dispositivo e la spina in una presa di corrente per effettuire la ricarica della batteria interna; i segmenti dell'icona della batteria sul display(1) cominceranno a lampeggiare.
A carica ultimata i segmenti dell'icona della batteria rimarranno fissi.

Note: Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

FUNZIONI DI BASE

ACCENSION/EPEGNIMENTO

Portare l'interrottore principale POWER ON/OFF(20) in posizione "ON" per accendere eutilizzare l'apparecchio con la sua batteria interna.

Portare l'interruttore principale POWER ON/OFF(20) in posizione "OFF" per spegnere completamente l'appareccchio o per ricaricare la batteria.

TASTI A DOPPIA FUNZIONE

I seguenti tasti sull'unità hanno una doppia funzione a seconda del tempo con cui vengono premuti:

Tasto < (10) :una breve pressione riproduce I'ultima traccia riprodotta o la riproduzione del brano precedente. Premere a lungo per abbassare il volume.
Tato ≥ 14 :una breve pressione riproduce il brano successivo successivo.Premere a lungo per augmentare il volume.
- Tasto II, (15) Play/Pause: una breve pressione attiva la pausa della traccia corrente oppure l'avvio della riproduzione. Una lunga pressione mette l'unità in "Modalità cartella", permettendoti di navigare dentro e fuori le eventuali cartelle presenti nella memoria USB, utilizzato i tasti < (10)e> (14).
- Manopola Volume generale(17): una lunga pressione mette l'unità in modalità "Mute" (silenzioso), premerlo nuovamente per rioristinare il suono.

SELEZIONE DELLA FUNZIONE

Per cancellare la modalità di funzionamento, premere piu'volte il tasto SOURCE(11) sull'unità o premere il tasto MODE(21) sul telecomando per selezionare: BLUETOOTH (sul display compare "BLUE"), RADIO(sul display compare la frequenza), USB (solo se sulla presa USB(8) vi è collegata una memoria, sul display compare una piccola scritta "USB"), AUX-IN (sul display compare "LINE").

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del VOLUME(17) per augmentare o diminuire il volume generale di riproduzione oppure utilizzare i tasti - / + (26) sul telecomando;
2. Ruotare la manopola MIC VOL1(4) o MIC VOL2(5) per regolare il volume del segnale sull'ingresso MIC1(2) o MIC 2(3).

PRE-EQUALIZAZIONI

Questa unità ha unsystema di equalizzazioni audio pre impostate. Premere più volte il tasto EQ(5) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili oppure selezionarla direttamente attraverso il tasto correspondente tra quale indicate sull'unità(16 e 18) e che meglio si adatta alla riproduzione sonora in corso.

REGOLAZIONE TONI ALTI E BASSI

Per regolare separatamente il suono dei bassi e degli acuti:

1. Premere una volta la manopola del VOLUME(17) sull'unità per regolare i toni bassi, una "b" apparirà sul display. Ruotare la manopola per effettuire la regolazione;
2. Premere una seconda volta la manopola del VOLUME(17) sull'unità per regolare i toni alto, una "t" apparirà sul display. Ruotare la manopola per effettuire la regolazione;
3. Premere una terza volta la manopola del VOLUME(17) sull'unità per tornare alla regolazione del volume (indicato sul display con una "v").

EFFETTO ECHO

Ruotare la manopola ECHO(6) per aumentare o diminuire I'effetto eco sugli ingressi MIC1 e MIC2.

Note: l'effetto eco agisce unicamente sugli ingressi microfonici.

EFFETTO DISCO-LIGHT

Per attivare I'effetto disco-Light premere il tasto LIGHTS(13) sull'unità.

Per disattivare I'effetto disco-Light, premere nuovamente il tasting LIGHTS(13) sull'unità.

PRESA USB CHARGE

La presa USB(8) è in grado di caricare dispositivi esterni, come smartphone e tablet.

• Collegare alla presa USB(8) il vosto dispositivo portatile tramite apposto cavo (non in dotazione);
• L'indicatore di carica sul dispositivo mobile esterno, indichera lo stato di ricarica in corso.

MODALITA' RADIO FM

RICERCA AUTOMATICA

Perutilizare la modalita FM, e necessario prima eseguir une scansione/memorizzazione delle stazioni piu forti nella vostra zona.

1. Accendere l'apparecchio e premere più volte il tasto SOURCE(11) sull'unità, o il tasto MODE(21) sul telecomando e selezionare la funzione RADIO (sul display comparirà l'indicazione della frequenza);
2. Premere il tasting II (15) sull'unità per attivare la ricerca e memorizzazione automatica delle emittenti (la radio inizia una ricerca automatica delle stazioni radio e le salva automaticamente in memoria). Il numero delle stazioni memorizzate dipende dal segnale radio nella vostra zona. Durante la ricerca premere il tasting II (15) sull'unità per arrestare la memorizzazione;
3. Una volta completata la scansione,utilizzare i tasti < (10) e >14 sull'unita per muoversi tra i preset della stazione salvate.

Nota:

• La ricezione in FM dipende molto dal luogo dove è posto l'apparecchio.
• La vicinanza di apparecchi TV, lampade al neon o altri elettrdomestici cui provocare disturbi nella riscizione di programmi radio, in quello caso allontanate l'apparecchio.

1. Accendere l'apparecchio e premere il tasto 串 (12) sull'unità o premere il tasto MODE(21) sul telecomando e selezionare la funzione bluetooth, sul display compare la scritta "BLUE";
2. Nella modalità Bluetooth, la scritta "BLUE" sul display comincera a lampeggiare e il sistema si portera automaticamente in modalità ricerca;
3. Attivare la funzionalità Bluetooth sul disposittivo esterno da accoppiare;
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositorio "XF 1300 BEACH";
5. Inserire la password "0000" se richiesto;
6. Premere il tasting II (15) sull'unità oppure sul telecomando per avviare la riproduzione eutilizzare i tasti < (10) o >14 sull'unità, oppure i tasti / (23) sul telecomando per la selezione dei brani.

RIPRODUZIONE SU INGRESSO USB

1. Accendere l'apparecchio;
2. Inserire una memoria USB nella presa(8). La riproduzione viene avviata automaticamente;
3. Per mettere in pausa la riproduzione, premere il tasto II (15) sull'unità oppure il tasto II (24) del telecomando; sul display comparirà la scritta "PAUS";
4. Per riprendere la riproduzione, premere nuovamente il tasto II (15) sull'unità o (24) sul telecomando;
5. Utilizzare i tasti(22) del telecomando per selezionare eventualmente una cartella specifica all'interno della memoria USB;
6. Premere il tasting > (14) sull'unità o il tasting (23) sul telecomando, durante l'ascolto, per passare alla traccia successiva. Premere il tasting < (10) sull'unità o il tasting (23) sul telecomando per passare ai brani precedenti;
7. Utilizzato la tastiera numerica(28) del telecomando è possibile digitare direttamente il numero del brano musicale che si vuole riproduire.

Nota:

Il lettre potrebbe non supportare alcuni dispositivi USB,questo e dovuto all'incompatibilità di alcuni processori.
Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.
- Dal computer formattare le memorie USB in FAT (16 o 32).

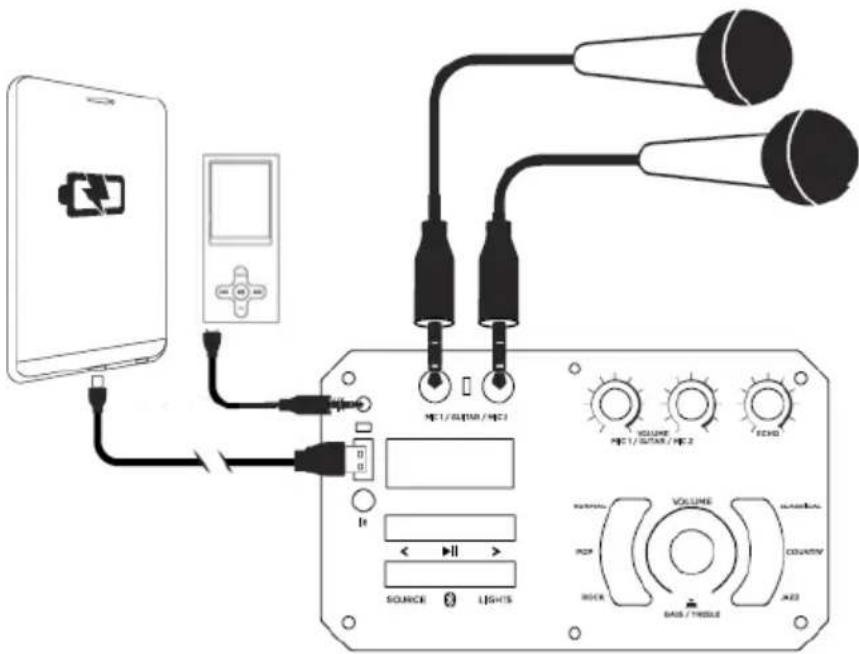

AUX-IN

1. Premere il tasto SOURCE(11) sull'unità o premere il tasto MODE(21) sul telecomandoe e selezionare la funzione "LINE IN";
2. Collegare una qualiasi unità provvista di uscita audio tramite l'apposto cavo Jack da 3,5mm (non in dotazione) all'ingresso AUX IN(7);
3. Regolare il dispositivo esterno dai propri comandi.

UTILIZZO DEI MICROFONI

1. Collegare il microfono in dotazione all'ingresso MIC1(2) o MIC2(3);
2. Accendere il microfono agendo sull'interruttore presente sul manico del microfono stesso portandolo in posizione ON;
3. Regolare il volume di ingresso del microfono e l'effetto eco come desiderato tramite gli apposti comandi (4/5/6).

RISOLUZIONE DEI PROBLEMI

Se si verifica un problema, atteneri alla procedura descritta nella segunte tabella.

Se il problema non può essere risolto, contattare il rivenditore o il centro assistenza.

Problema Possibili	cause Soluzione
Nessun suono riproduotto quan-do l'apparecchio viene acceso	1. Nessuna sorgente sonora in ingressso2. Manopola Volume a livello 03. Nessun dispositivo USB collegato	1. Collegare un dispositivo all'ingresso AUX-IN2. Regolare il volume3. Collegare una memoria USB, riproduire MP3
Suono distorto 1. Volume troppo	alto2. Errore file Audio	1. Abbassare il volume2. Controllare e riproduire un'altro file Audio
Nessun suono dal microfono 1.	La presa del microfono più non essere collegata correttamente.2. L'interrutore di accensione sul microfono più essere in posizione "spento".3. Volume del microfono basso.	1. Assicurarsi che il microfono sia collegato correttamente alla presa.2. Accendere il microfono.3. Regolare correttamente il volume del microfono
Nessun suono quando si inserti-sce un dispositivo USB	1. Formato file non supportato2. USB non collegata correttamente	1. Il formato dei file audio delve essere MP32. Collegare l'apparecchio USB correttamente
Impossibile caricare la batteria o la batteria ha una durata breve	1. Il cavo di alimentazione non è inserito bene nella presa2. La batteria non è completamente carica3. La batteria potrebbe aver terminato il suo ciclo di vita	1. Controllare se il cavo di alimentazione è collegato in modo corretto2. Normalmente ci voglioni 5-6 ore per ricari-care completinga la batteria3. Sostituire la vecchia batteria con una nuova avente le stesse specifiche tecniche
Dagli altoparlanti si sentono forti rumori	1. Microfono accesso ma troppo vicino all'altoparlante2. Microfono accesso ma non viene utilizzato	1. Tenere il microfono alla distanza di 2 metridal diffusore2. Specnere il microfono se non utilizzato

Dagli altoparlanti si sentono forti rumori

1. Il Volume del microfono potrebbe essere troppo alto

2. Abbassare il volume del microfono

3. Un cellulare viene utilizzato troppo vicino all'altoparlante

4. Tenere il cellulare lontano dall'altoparlante,.
   dontre si effettua una chiamata.

5. Apparecchienza fili possono essere molto vicini a chi sta utilizzato il microfono

6. Tenere il diffusore lontano da appearecchi wireless

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale technique specializzato!

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA DALL'ALTOPARLANTE AMPLIFICATO

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

1. Rimuovere le viti che serrano il pannello plastico posteriore;
2. Rimuoverlo e individuare la batteria;
3. Scollegare la batteria e rimuoverla.

SMALTIMENTO DELLA BATTERIA

Qualunque sa il tipo di batteria esaurita,essa non deve esseregettata tra i rifiuti domestici,nel fuoco o nell'acqua.Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli apposti centri di raccolta dedicati.

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile delve èssere raccolto separamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato magiore inferiore a 25cm . L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione: 100-230V 50/60Hz

batteria interna ricaricabile al piombo 12V, 4,5Ah

Consumo: Max 80W

IPX: 4 (resistenteagli spruzzi)

Potenza massima Audio: 80W

Woofer: 10"

Tweeter: 3"

Risposta in frequenza: 55Hz - 18KHz

Sensibilità d'ingresso: 96±2db 1W/1M

Classe di Potenza Bluetooth: 2

Potenza di trasmissione di picco Bluetooth: 2,5mW

Potenza di trasmissione max Bluetooth: 1,9mW

Banda di trasmissione Bluetooth: 2,4GHz

Dimensioni: 520x365x258mm

Peso: 9,5 Kg

NOTES ON USE

Dichiarazione di conformità UE amplificata

Il fabbricante TREVI S.p.a. dichiara che il tipo di apparecchiatura "Speaker portatile" modello XF 1300 BEACH è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.trevi.it
