BEDIENUNGSANLEITUNG XF 1300 Trevi

Mode d'emploi et branchement BEWEGLICHER LAUTSPRECHER Gebrauchs- und Anschlusshandbuch

ELECTRIQUES NE PAS EXPOSER A LA PLUIE ET A L’HUMIDITE ACHTUNG ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEN KUNDENDIENSTSTELLE.

GEFAHR ELEKTRISCHER SCHLÄGE

NICHT DER FEUCHTIGKEIT UND

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollte vermieden werden. WICHTIG Dieses Gerät ist für den Heimgebrauch (nicht professionellen Gebrauch). Der fachgemäße Bau dieses Geräts gewährleistet langfristig einen einwandfreien Betrieb. Sollten dennoch Betriebsstörungen auftreten, wenden Sie sich bitte an nächstgelegene autorisierte TREVI-Kundendienststelle. Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können daher andere als die beschriebenen Eigenschaften aufweisen.

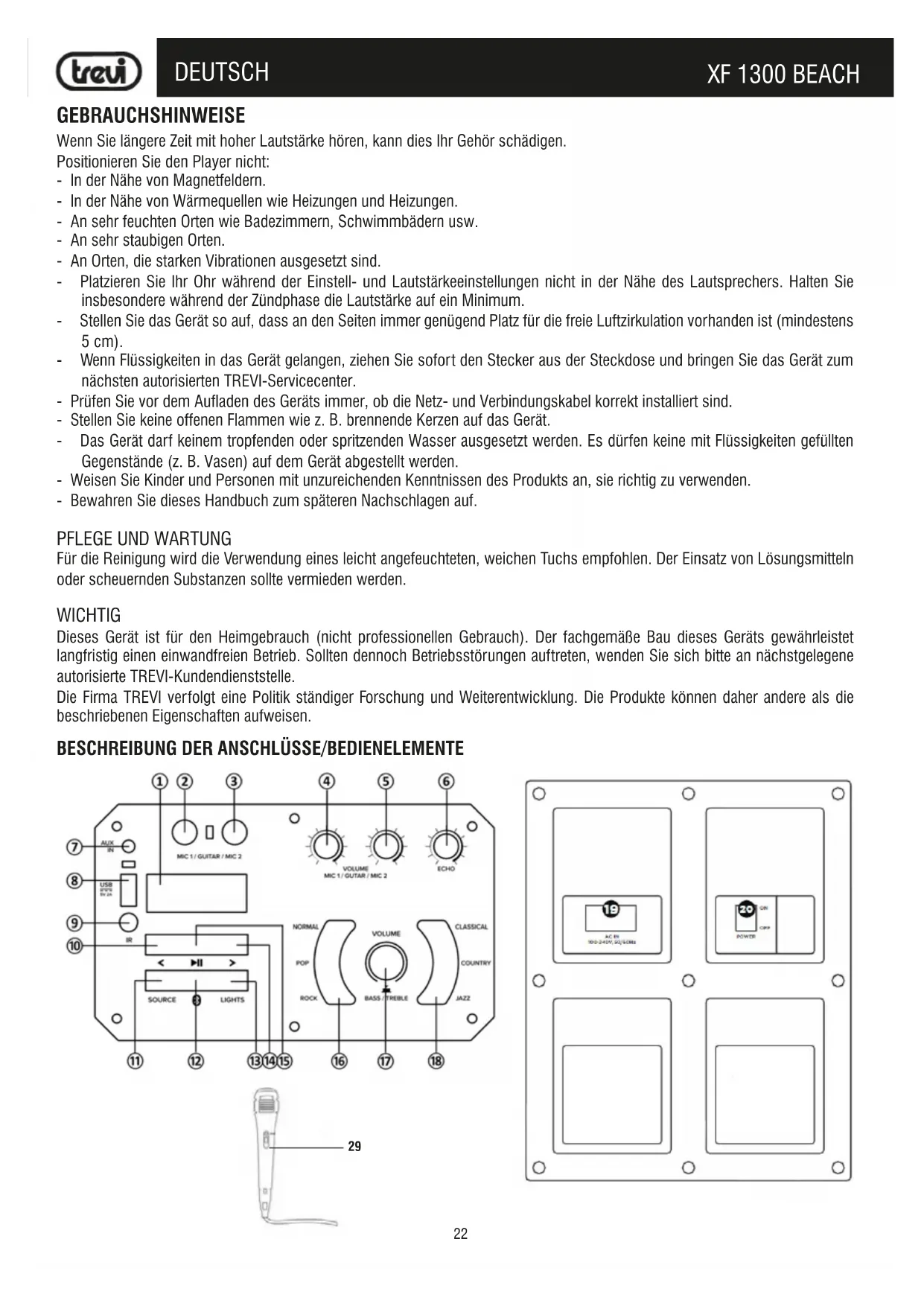

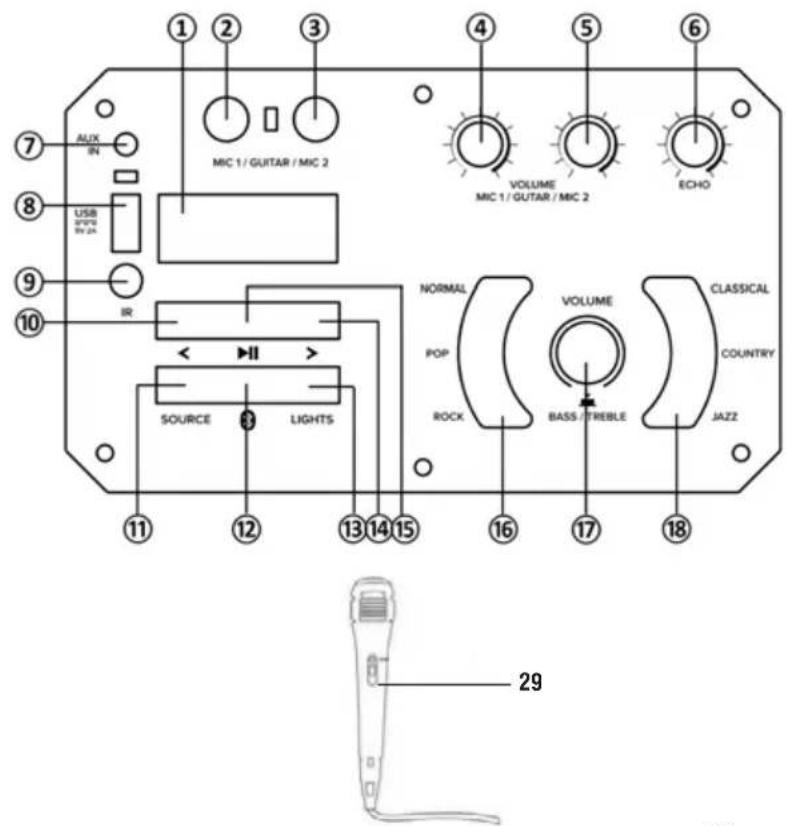

BESCHREIBUNG DER ANSCHLÜSSE/BEDIENELEMENTE

XF 1300 BEACHDEUTSCH TRANSPORT Drücken Sie die Taste am Griff des Wagens, heben Sie den Griff bis zum Block (Sie hören ein metallisches Klicken). Zum Transport biegen Sie das Gerät durch Betätigen des Griffs des Wagens leicht und nutzen Sie die beiden seitlichen Räder. Zum Entriegeln und Schließen des Wagens drücken Sie erneut die Taste am Griff und senken Sie den Griff vollständig ab. BATTERIEVERSORGUNG/AUFLADUNG Dieses Gerät arbeitet mit wiederaufladbaren Blei und 12V , 4,5Ah, Stromversorgung 230V 50Hz. Wenn der Akku nicht aufgeladen ist oder sich das Gerät nicht einschalten lässt, stellen Sie den Hauptschalter(20) auf "OFF"(AUS), stecken Sie das Netzkabel in die Buchse(19) des Geräts und stecken Sie es in eine Steckdose zum Aufladen der internen Batterie; Die Segmente des Akkusymbols im Display(1) beginnen zu blinken. Wenn der Ladevorgang abgeschlossen ist, bleiben die Segmente des Akkusymbols unverändert. Hinweis: Schließen Sie das Gerät nicht an eine Steckdose mit einer anderen als der angegebenen Spannung an.

4. MIC1 VOL, Lautstärkeeinstellung für Mikrofon / Gitarre

5. MIC2 VOL, Lautstärkeeinstellung für Mikrofon / Gitarre

6. ECHO-Mikrofoneinstellung

9. Fernbedienungsempfänger

10. <Taste, vorheriger

11. SOURCE-Taste, Funktionsauswahl

12. -Taste, Bluetooth

13. Taste LIGHTS, Aktivierung/Deaktivierung der vorderen/

15. taste: Wiedergabe/Pause-Taste, gedrückt halten:

16. DSP vor der Entzerrung: NORMAL/POP/ROCK

17. Stellen Sie die allgemeine Lautstärke ein und drücken Sie

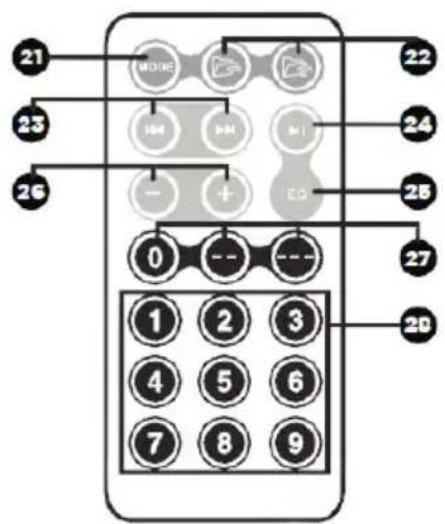

sie, um die Bässe und Höhen einzustellen

18. Pre-Equalization DSP: CLASSICAL/COUNTRY/JAZZ

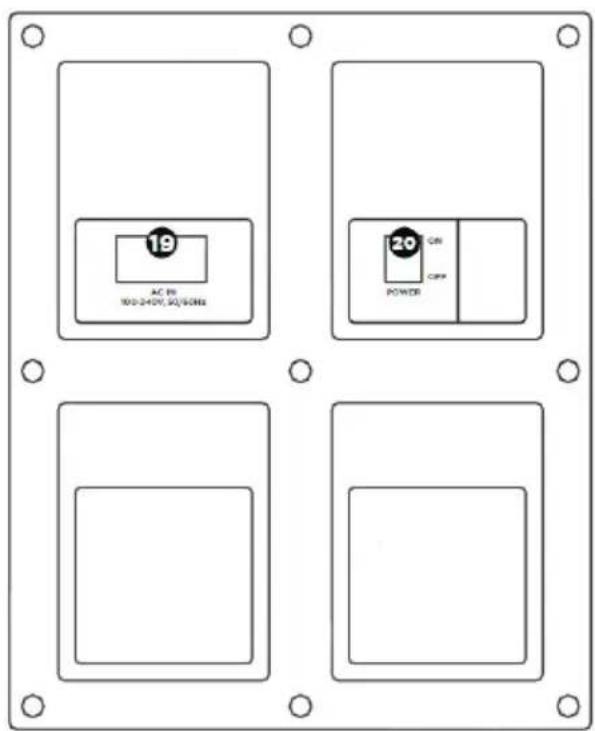

19. Buchse zum Einstecken des Netzkabels

20. POWER ON/OFF-Schalter (Ein/Aus)

21. MODE-Taste: Audioquelle auswählen (USB/Bluetooth)

22. BACK/FWD-Ordnerschaltflächen Navigieren Sie zum vorherigen oder nächsten

23. 9/: Track-Buttons: Vorherigen oder nächsten Track abspielen

24. ,Play, Wiedergabe oder Pause des aktuellen Titels

26. - / + Lautstärketasten: Lautstärke erhöhen oder verringern

27. 0/--/--- Direkteingabetasten: Zur Eingabe von Zehnern und Hunderten

28. Nummerntasten: Für numerische Eingabe

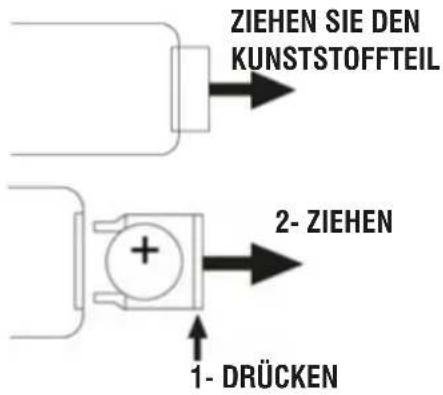

AKTIVIERUNG UND ERSATZ DER BATTERIE DER FERNBEDIENUNG Die Fernbedienung ist mit einer CR2025-Batterie ausgestattet Um die Batterie der Fernbedienung (im Lieferumfang enthalten) zu aktivieren, entfernen Sie die Plastikschutzlasche. Für den Batteriewechsel:

1. Schieben Sie das Kunststofffach des Akkus nach rechts;

2. Entfernen Sie das Batteriefach;

3. Legen Sie eine neue Batterie ein und achten Sie auf die Polarität;

4. Schließen Sie das Batteriefach.24

XF 1300 BEACH DEUTSCH GRUNDFUNKTIONEN EIN/AUSSCHALTEN Stellen Sie den Hauptschalter POWER ON/OFF(20) auf "ON", um das Gerät einzuschalten und das Gerät mit seiner internen Batterie zu verwenden. Stellen Sie den Hauptschalter POWER ON/OFF(20) auf "OFF", um das Gerät vollständig auszuschalten oder den Akku aufzuladen. DOPPELFUNKTIONSTASTEN Die folgenden Tasten am Gerät haben eine Doppelfunktion, je nachdem, wie lange sie gedrückt werden: - Taste <(10): Durch kurzes Drücken wird der zuletzt gespielte Titel oder der vorherige Titel abgespielt. Lang drücken, um die Lautstärke zu verringern. - Taste >(14): Durch kurzes Drücken wird der nächste nachfolgende Titel abgespielt. Lang drücken, um die Lautstärke zu erhöhen. - -Taste(15): Durch kurzes Drücken wird die Pause des aktuellen Titels oder der Start der Wiedergabe aktiviert. Durch langes Drücken wird das Gerät in den "Ordnermodus" versetzt, so dass Sie mit den Tasten <(10) und >(14) alle Ordner im USB-Speicher navigieren können. - Allgemeiner Lautstärkeregler(17): Langes Drücken versetzt das Gerät in den "Mute" -Modus. Drücken Sie es erneut, um den Ton wiederherzustellen.

MODUS EINSTELLUNG FUNKTION

Um den Betriebsmodus zu ändern, drücken Sie mehrmals die SOURCE-Taste(11) am Gerät oder drücken Sie die MODE-Taste(21) an der Fernbedienung, um auszuwählen: BLUETOOTH ("BLUE" erscheint im Display), RADIO (die Frequenz erscheint im Display), USB (nur wenn auf der Fernbedienung USB-Buchse(8) Wenn ein Speicher angeschlossen ist, erscheint eine kleine "USB" -Meldung im Display), AUX-IN ("LINE" erscheint im Display). LAUTSTÄRKE 1. Drehen Sie den VOLUME-Regler(17), um die allgemeine Wiedergabelautstärke zu erhöhen oder zu verringern, oder verwenden Sie die Tasten -/+(26) auf der Fernbedienung.

2. Drehen Sie den Regler MIC VOL1(4) oder MIC VOL2(5), um die Lautstärke des Signals am Eingang MIC1(2) oder MIC 2(3)

einzustellen. PRE-EQUALIZER Dieses Gerät verfügt über ein voreingestelltes Audio-Entzerrungssystem. Drücken Sie mehrmals die EQ-Taste(5) auf der Fernbe- dienung, um einen der 6 verfügbaren Audio-Equalizer auszuwählen, oder wählen Sie ihn direkt mit der entsprechenden Taste unter den auf der Einheit (16 und 18) angegebenen Tasten aus, die für die aktuelle Klangwiedergabe am besten geeignet sind . EINSTELLUNG TONE HöHEN UND BäSSE So stellen Sie den Bass- und Höhenklang separat ein: 1. Drücken Sie den VOLUME-Knopf(17) einmal am Gerät, um die Basstöne einzustellen. Im Display erscheint ein "b". Drehen Sie den Knopf, um die Einstellung vorzunehmen. 2. Drücken Sie den VOLUME-Knopf(17) am Gerät ein zweites Mal, um die hohen Töne einzustellen. Auf dem Display wird ein "t" angezeigt. Drehen Sie den Knopf, um die Einstellung vorzunehmen. 3. Drücken Sie den VOLUME-Regler(17) ein drittes Mal, um zur Lautstärkeregelung zurückzukehren (im Display mit "v" angezeigt). ECHO EFFECT Drehen Sie den ECHO-Knopf(6), um den Echoeffekt am Eingang MIC1/2 zu erhöhen oder zu verringern. Hinweis: das Echo funktioniert nur auf Mikrofoneingänge. DISCO-LICHTEFFEKTE Drücken Sie die LIGHTS-Taste(13) am Gerät, um den Disco-Light-Effekt zu aktivieren. Um den Disco-Light-Effekt zu deaktivieren, drücken Sie erneut die LIGHTS-Taste(13) am Gerät. USB-LADEAUSGANG Über die USB-Buchse(8) können externe Geräte wie Smartphones oder Tablets aufgeladen werden. - Schließen Sie Ihr externes Gerät mit dem entsprechenden Kabel (nicht mitgeliefert) an die USB-Buchse(8) an. - Die Ladeanzeige am externen Gerät zeigt den aktuellen Ladestatus an.25 XF 1300 BEACH UKW-FUNK-MODUS Um den FM-Modus zu verwenden, müssen Sie zuerst scannen für starke Stationen in Ihrer Nähe. Um das zu beginnen Scannen, drücken Sie die -Taste(15). Dieser Wille Beginnen Sie mit dem Scannen, und alle starken Signale werden angezeigt als Voreinstellungen gespeichert. Sobald der Scanvorgang abgeschlossen ist, werden Sie es tun können Sie mit den Tasten <(10) und >(14) zu springen die gespeicherten Stationsvoreinstellungen. Presets werden sein nummeriert, und die UKW-Frequenz wird sein angezeigt. BLUETOOTH-BETRIEB

1. Schalten Sie das Gerät ein und drücken Sie die Taste (12) am Gerät oder drücken Sie die MODE-Taste(21) an der Fernbe-

dienung und wählen Sie die Bluetooth-Funktion. Auf dem Display erscheint das Wort "BLUE";

2. IIm Bluetooth-Modus blinken Wort "BLUE" im Display und das System wechselt automatisch in den Suchmodus;

3. Aktivieren Sie die Bluetooth-Funktion des zu koppelnden externen Geräts;

4. Starten Sie eine Suche nach Geräten. Wählen Sie anschließend "XF 1300 BEACH" aus;

5. Eben Sie ggf. das Passwort "0000" ein;

-Taste(15) am Gerät oder an der Fernbedienung, um die Wiedergabe zu starten, und verwenden Sie die Tasten <(10) oder >(14) am Gerät oder die Tasten 9/: der Fernbedienung Steuerung zum Auswählen der Titel.

SPIELEN SIE AUF INPUT USB

1. Schalten Sie das Gerät ein;

2. Stecken Sie einen USB-Speicher in die Buchse(8). Die Wiedergabe startet automatisch;

3. Um die Wiedergabe zu unterbrechen, drücken Sie die-taste(15) am Gerät oder die-taste (24) der Fernbedienung.

Auf dem Display erscheint das Wort "PAUS";

4. Um die Wiedergabe fortzusetzen, drücken Sie

-taste(15) am Gerät oder auf der Fernbedienung;

5. Wählen Sie mit den Tasten (22) der Fernbedienung einen bestimmten Ordner im USB-Speicher aus;

6. Drücken Sie während des Abspielens die Taste >(14) am Gerät oder die 9-taste(23) der Fernbedienung, um zum nächsten

Titel zu gelangen. Drücken Sie die Taste <(10) am Gerät oder die :-taste(23) der Fernbedienung, um zum vorherigen Titel zu springen;

7. Mit dem Ziffernblock(28) der Fernbedienung können Sie die Nummer des Musiktitels direkt eingeben, den Sie abspielen

möchten. Hinweis: - Der Player unterstützt möglicherweise einige USB-Geräte nicht. Dies ist auf die Inkompatibilität einiger Prozessoren zurückzuführen. - Zur Vermeidung funktechnischer Störungen, immer eine Verbindung USB-Geräte direkt an das Gerät, verwenden Sie keine Verlängerungskabel. - Vom Computer zum Formatieren des USB-Speichers FAT (16 oder 32). AUX-IN

1. Drücken Sie die SOURCE-Taste(11) am Gerät oder drücken Sie die MODE-Taste(21) der Fernbedienung und wählen Sie die

Funktion "LINE IN"; 2. Verbinden Sie ein beliebiges Gerät mit Audioausgang über das entsprechende 3,5-mm-Klinkenkabel (nicht mitgeliefert) mit dem Eingang AUX IN(7);

3. Passen Sie das externe Gerät über Ihre Befehle an.

DEUTSCH26 XF 1300 BEACH MIKROFON

1. Schließen Sie das mitgelieferte Mikrofon an den Eingang MIC1(2) oder MIC2(3) an;

2. Schalten Sie das Mikrofon ein, indem Sie den Schalter am Mikrofongriff auf ON stellen;

3. Passen Sie die Mikrofonlautstärke und den Echoeffekt mit den entsprechenden Befehlen (4/5/6) wie gewünscht an.

FEHLERBEHEBUNG Wenn ein Problem auftritt, führen Sie die Schritte in der folgenden Tabelle. Wenn das Problem nicht behoben werden kann, kontaktieren Sie Ihren Händler. Problem Mögliche Ursachen Lösung Kein Ton, wenn das Gerät ein- geschaltet ist

2. Lautstärkeregler auf Stufe 0

3. USB-Gerät angeschlossen

1. Schließen Sie ein Gerät an den AUX-IN

2. Stellen Sie die Lautstärke

3. Verbinden Sie USB spielen MP3

Verzerrter Ton 1. Die Lautstärke ist zu hoch

2. Dateifehler Audio

1. Drehen Sie die Lautstärke

2. Überprüfen Sie und spielen eine andere Datei

Audio Kein Ton aus dem Mikrofon 1. Die Mikrofonbuchse kann nicht richtig angeschlossen werden.

2. Das Zündschloss am Mikrofon kann

in Stellung "Aus" sein.

3. Lautstärke des Bass-Mikrofon.

1. Stellen Sie sicher, dass das Mikrofon richtig

2. Schalten Sie das Mikrofon.

3. richtig einstellen Die Lautstärke des Mikro-

fons Kein Ton, wenn Sie ein USB einsetzen

1. Dateiformat wird nicht unterstützt

2. USB ist nicht richtig angeschlossen

1. Die Audio-Dateiformat muss MP3 sein

2. Verbinden Sie das USB-Gerät richtig

Kann nicht den Akku laden oder die Batterie hat eine kurzfristige

1. Schließen Sie das Netzkabel zum

2. Die Batterie ist nicht vollständig

3. Die Batterie kann haben seinen

1. Überprüfen Sie, ob das Netzkabel richtig

2. Normalerweise dauert es 5-6 Stunden

vollständig um die Batterie aufzuladen

3. Setzen Sie die alte Batterie durch eine neue

mit den gleichen technischen Spezifika- tionen DEUTSCH27 XF 1300 BEACH Die Lautsprecher hören Sie laute Geräusche

1. Mikrofon auf, aber zu nah

2. Mikrofon auf, aber nicht verwendet

3. Lautstärke des Mikrofons kann zu

4. Eine Zelle verwendet wird, zu nahe an

5. Drahtlose Geräte können zu denen

sehr nahe sein, die das Mikrofon verwenden

1. Halten Sie das Mikrofon zu 2 Meter entfernt

2. Schalten Sie das Mikrofon, wenn nicht

3. Senken Sie die Lautstärke des Mikrofons

4. Halten Sie das Telefon aus dem Lautsprecher

entfernt, während Sie einen Anruf tätigen.

5. Halten Sie den Lautsprecher weg von

Wireless-Geräten INFORMATIONEN HINWEIS AUF DIE ENTFERNUNG UND ENTSORGUNG VON BATTERIEN Achtung: Nur qualitativ qualifiziertes Personal darf diese Operation durchzuführen! BATTERIE AUSBAUEN Das Gerät darf nicht an die Netzsteckdose angeschlossen werden um diesen Vorgang auszuführen!

1. Entfernen Sie die Schrauben, mit denen die hintere Kunststoffplatte befestigt ist;

2. Nehmen Sie es heraus und suchen Sie die Batterie;

3. Trennen Sie die Batterie und entfernen Sie sie.

INFORMATIONEN ÜBER DIE ENTSORGUNG VON AKKU

Verbrauchte Batterien gehören nicht in den Hausmüll entsorgt werden oder in Feuer oder Wasser geworfen. Gebrauchte Batterien müssen recycelt oder in separaten Sammelstellen entsorgt werden. Informationen für die Nutzer gemäß Gesetzesdekret Nr 49 von 14, März 2014 "Die Umsetzung der Richtlinie 2012/19/EU über die Entsorgung von Elektro- und Elektronik-Altgeräte (WEEE)" Dieses Symbol der Mülltonne auf dem Produkt weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt von anderem Abfall gesammelt werden muss. Der Benutzer muss daher die Fernbedienung dazu bringen, die wesentlichen Bestandteile, die zu seinem Leben geführt haben, in die entsprechenden, differenzierten Sammelstellen für Elektronik- und Elektrotechnik-Abfälle zu integrieren, oder diese beim Kauf eines neuen Geräts des gleichwertigen Typs an den Händler zurückzusenden von eins zu eins oder eins zu null für Geräte mit einer längeren Seite von weniger als 25cm. Eine geeignete getrennte Sammlung der außer Betrieb genommenen Geräte für das Recycling, die Verarbeitung und die umweltgerechte Entsorgung trägt dazu bei, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, und fördert das Recycling der Materialien, aus denen das Produkt besteht. Illegales Dumping des Produkts durch den Benutzer führt zur Anwendung von Verwaltungssanktionen gemäß Gesetzesdekret Nr. N. Gesetzesdekret Nr. 49 vom 14. März 2014.. TECHNISCHE DATEN Stromversorgung: ....................................................... 100-230V 50/60Hz interne wiederaufladbare Blei-Säure-Batterie 12V , 4,5Ah Verbrauch: ............................................................................. Max 80W IPX: ..................................................... 4 (spritzwassergeschützt) Maximale Audio-Leistungs: ..................................................................................... 80W Woofer: ....................................................................................... 10" Tweeter: ......................................................................................... 3" Frequenzgang: ...................................................................... 55Hz - 18KHz Eingangsempfindlichkeit: ................................................................. 96±2db 1W/1M Bluetooth Power Class: .......................................................................................... 2 Spitzensendeleistung Bluetooth: ................................................................................. 2,5mW Sendeleistung max Bluetooth: ................................................................................. 1,9mW Band Übertragung Bluetooth: ................................................................................. 2,4GHz Größe: ................................................................. 520x365x258mm Gewicht: .................................................................................. 9,5 Kg DEUTSCH28 XF 1300 BEACH ESPANOL
