MANUALE UTENTE Sweeva 6000 TCL

Grazie per aver acquistato quello prodotto.

Si prega di leggere attendamente il manuale d'uso prima

dell'utilizzo e di conservarlo correttamente.

#

1. Istruzioni di sicurezza 125
   Istruzioni operative
   Precauzioni di sicurezza
   Sulla sicurezza dei bambini
   Informazioni sulla batteria
   Ambito di utilizzo
   Rinunco
2. Informazioni sul Pacchetto 129
3. Descrizione del Prodotto 130
   Interazione con la spia dei pulsanti
   Introduzione dei moduli principali
4. Istruzioni per l'installazione 134
5. Download di APP e 137
   Funzionamento della Rete (Facoltativo)
6. Istruzioni per l'Utilizzo 142

Manuale d'uso

Sweeva 6000/6500

7.Manutenzione Quotidiana 144

Pulire il contentatore per la polvere
Pulire la spazzola rotolante

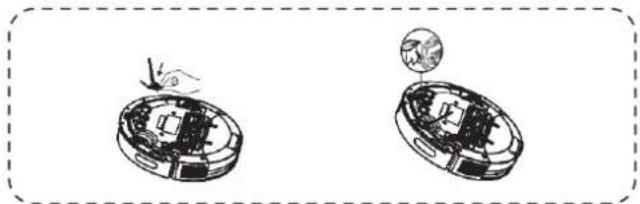

Pulire la spazzola laterale

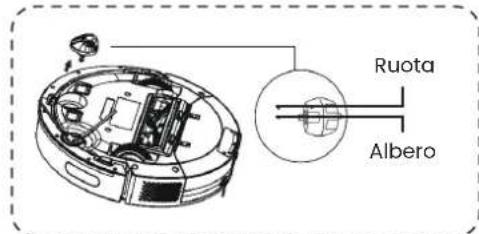

Pulire la ruota universale

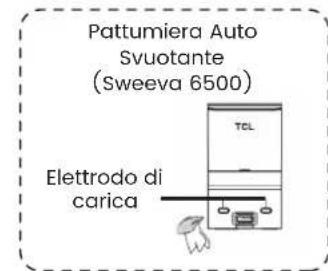

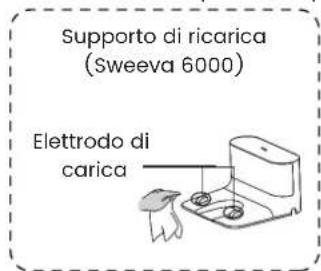

Pulire l'eeltrado di ricarica
Puliro il condotto della polvero
Sostituire il sacchetto della polvere
Puliro il sonsore

8.Eccezioni e Verifica Automatica 147
9. Elenco di guasti 149
10.Caratteristiche Tecniche 150
11. Dichiarazione Ambientale 151

(facoltativo)

12.SchedadiGaranzia 152

Grazie per aver scelto Sweeva 6000/6500, il robot aspirapolvere intelligente. Speriamo che il nostro prodotto riesca a migliorare la sua vita!

Se avete domande sul prodotto durante l'uso, si prega di chiamare il nostro numero verde di servizio: 4006-671-909.

Si prega di prestare attenzione alle seguenti precauzioni di sicurezza di base prima di utilizzato il prodotto:

1. Leggere attendamente il manuole d'uso e seguire le istruzioni inesso contenute quando si utilizzo il prodotto.
2. Conservare bene il manuale d'uso per riferimenti futuri.
3. Se avete necessità diCEDere il prodotto a terzi, allegate il manuale d'uso insieme al prodotto.
4. Qualiasi operazione non conforme alle istruzioni del manuale d'uso può provocare gravi lesioni personali o danni al prodotto stesso.
5. Se il manuale d'uso manca, contattate il vostro rivenditore locale o chiamate il servizio di assistenza post-vendita per ottenere un manuale d'uso elettronico.
6. A causa del costante miglioramento del prodotto, il prodotto attuale prevale. La nostra azienda si riserva il diritto di aggiornare il prodotto.

Istruzioni di sicurezza

Ambito di utilizzato

• Leggere attendamente il manuale d'uso e utilizzato il prodotto secondo le istruzioni del manuale per evitare danni dovuti a un funzionamento improprio.
• Questo prodotto può essere usato solo in interni per la pulizia di pavimenti in legno, piastrelle in ceramicca e tappeti aello corto.
  Non utilisezare il prodotto in ambienti ad alta temperatura, umidi, inflammabili, esplosivi o corrosivi.
• Per evitare che il prodotto cada accidentalmente, non utilizzato quello prodotto in un luogo sospeso alla recinzione di protezione, che può provocare lesioni personali.

Precauzioni di sicurezza

• Questo prodotto contiene un emettitore UV-C che non può essere sostituito.
• L'uso improprio della macchina o il danneggiamento dell'alloggiamento possono causare perdite di UV-C. Anche piccole dosi di radiazioni UV-C possono causare danni agli occhi e alla pelle.
  Prima di rimuovere gli accessori di sicurezza della lampada UV-C, assicurarsi che l'alimentazione del prodotto sa scollegata.
• Questo prodotto può adottare solo l'adattatore, la batteria e la base di ricarica forniti. In caso contrario, il prodotto potrebbe essere danneggiato. L'utente non deve sostituire la batteria perché autorizzazione.
• Se la macchina principale e gli accessori di quello prodotto risultano danneggiati, si prega di contattare i nostri tecnici per la riparazione. Ad eccezione dei tecnici di servizio designati o autorizzati alla nostra società, nessuno può smontare, riparare o modificare quello prodotto.
• Evitare l'aspirazione di acqua, olio o altri liquidi che potrebbero danneggiare la spazzatrice.
  Non usare quello prodotto per aspirare oggetti appuntiti (ad esempio, veto in frantumi e chiodi) per paura di danneggiare il prodotto.
• Prima dell'uso, rimuovete gli oggetti fragili e disponete i fili sparsi sul pavimento per paura di influenzare il normale funzionamento della spazzatrice.

Istruzioni di sicurezza

Precauzioni di sicurezza

• Il supporto di ricarica e la pattumiera auto svotante devono essere collocati contro il muro e su un pavimento piatto. Quando il prodotto è in funzione, la rimozione del supporto di ricarica o della pattumiera auto svotante influenzera la normale ricarica della macchina.
• Evitare che i vestiti o qualsiasi parte del corpo (capelli, dita, ecc.) rimangano impigliati nella spazzola o nella ruota della spazza-trice. L'inosservanza di cui po provocare lesioni personali.
• Scollegare il prodotto prima della manutenzione. Non toccare la spina di alimentazione o il prodotto quando le mani sono bag-nate, poché ciò potrebbe provocare una scossa elettrica.
• Un cavo di alimentazione danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza o da un professionista simile per evitare pericoli.
• Scollegare il supporto di ricarica se rimane inutilizzato per molto tempo.
  Gli apparecchi palesmente danneggiati non devono essere messi in funzione.

Sulla sicurezza dei bambini

• I bambini sotto gli 8 anni non possono usare quello prodotto. Le persone con disabilità fisiche, sensoriali o intellettuali o con mancanza di esperienza/conoscenza in materia non possono usare la macchina se non sostupervisione, istruzioni operative o consapevolezza del pericolo.
  I bambini non sono autorizzati a giocare con la macchina o a pulire/riparare la macchina se non sosto supervisione.
  I bambini non possono giocare con il sacchetto di imballaggio del prodotto per paura di soffocamento.

Istruzioni di sicurezza

Informazioni sulla batteria

• Solo le batterie fornite dal produttore sono applicabili al prodotto.
• La batteria deve essere rimossa quando il prodotto viene eliminato.
  Fasi per la rimozione della batteria:

A. Assicurarsi di scollegare l'alimentazione della macchina quando si toglie la batteria;
B. Usare un cacciavite per rimuovere le viti inferiori, e poi rimuovere a torno il paraurti anteriore e il guscio centrale;
C. Togliere la schedà madre e il coperchio della batteria;
D. Scollegare il cavo di collegamento tra la batteria e il robot aspirapolvere;
E. Rimuovere la batteria.

• Se si deve sostituire la batteria del robot aspirapolvere, contattare il nostro servizio post-vendita. L'uso di batterie sbagliate puo causare un incidente di sicurezza.
  Non danneggiare la batteria durante lo smontaggio per paura di cortocircuito o perdite della batteria. Se la batteria perde, evitare il contatto del liquido con la pelle o i vestiti. Pulirlo immediatamente con un panno asciutto e mandarlo alla stazione di ricericlaggio o al punto di manutenzione designato. Non gettarlo in modo casuale.
• Si prega di smaltire correttamente la vecchia batteria del prodotto. La batteria contiene sostanze pericolose e nocive per l'ambiente. Si prega di seguire i regolamenti ambientali locali e di inviarli al situ di riciclaggio designato.
• Questo apparecchio contiene batterie che possono essere sostituite solo da persone qualificate.

Rinunce

In una qualsiasi delle seguenti circostanze, il prodotto sare escluso alla portata della garanzia gratuite, ma cui èsere fornita la riparazione a pagamento:

A. Danni dovuti al mancato utilizzo del prodotto da parte dell'utente in stretta conformità con il nostro manuale d'uso o a causa di uno stoccaggio improprio;
B. La macchina o le parti hanno superato il periodo di garanzia gratuite;
C. Danni dovuti allo smontaggio da parte di persone diverse dal personale di manutenzione della nostra società o autorizzato alla sua società;

Istruzioni di sicurezza

Rinunce

D. Non é possible fornire un numero di buono d'acquisto valido;
E. Il modello del prodotto sulla sched a garanzia non corrisponde a quello del prodotto da riparare o è alterato;
F. Danni causati da fattori incontrolabili come le catastrofi naturali;
G. Guasto o danno del prodotto causato da fattori imprevisti o cause dovute all'uomo (inclusi errori operativi, infiltrazione di liquidi, collegamento/scollegamento improprio, graffiti, manipolazione, urti, alimentazione di corrente inadeguata, ecc.)

Note: La nostra azienda fornisce una garanzia per il prodotto in conformità con le "Nuove Norme Nazionali sulla Garanzia". Per i dettagli, si prega di controllare la schedà di garanzia del prodotto.

Informazioni sul Pacchetto

Macchina principale Pattumiera SutpparotintfneileasdeAhtatore di

alimentazione × 1

(Sweeva 6000)

della polvere × 3

(Sweeva 6500)

Spazzola laterale × 2

Filtro×1

Manuale d'usox1

Spazzola per pulirex1

• Il numero di accessori non comprende il filtro e la batteria della macchina principale.

Descrizione del Prodotto

Interazione con la spia dei pulsanti

Macchina principale

Pulsante di pulizia/interruttore

• Tenere premuto per tre secondi per accendere/spegnere la macchina.
• Premereuna volta per iniziare la pulizia.

Pulsante di ricarica

• Premere una volta per tornare a ricaricare.
• Tenere premuto per 15 secondi per ripristinare le impostazioni di fabbrica.

Pulsante di Ricarica + pulsante di Pulizia/Interruttore

• Tenere premuti i due pulsanti contemporaneamente per tre secondi per entrare nella modalità di configurazione della rete.

Stato della luce

• Luce blu fissa: standby/in funzione/ritorno per la ricarica (livello normale della batteria)
  Luce arancione fissa:standby/corsa (batteria bassa)
• Pulsazione della luce blu: ritorno alla carica
• Pulsazione della luce arancione: ricarica/avvio con batteria scarica
• Luce blu lampeggiante: connessione al Wi-Fi.
  Luce rossa lampeggiante: errore o guasto

Descrizione del Prodotto

Interazione con la spia dei pulsanti

Supporto di Ricarica (Sweeva 6000)

Spia del supporto di ricarica

Di solito acceso: Quando la macchina principale non è collegata al supporto di ricarica.

Spento: Corrente spenta o la macchina principale e il supporto di ricarica sono collegati correttamente.

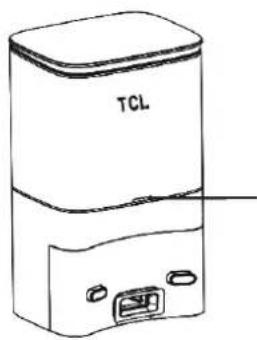

Pattumiera Auto Svuotante (Sweeva 6500)

Spia della pattumiera auto svuotante

Luce bianca fissa: Quando la macchina principale non è collegata alla pattumiera auto svuotante.

Luce bianca spenta: La macchina principale e la pattumiera auto svuotante sono collegate correttamente.

Luce rossa fissa: Il sacchetto della polvere non c'e.

Luce rossa lampeggiante: Stato anomalo.

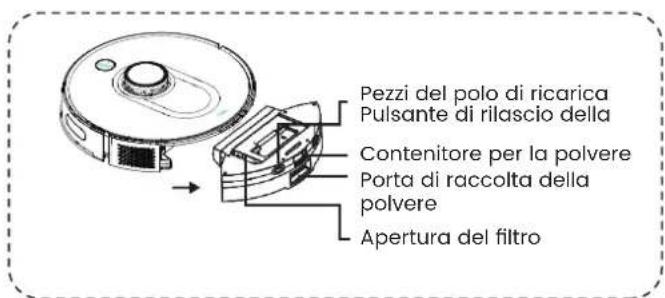

Descrizione del Prodotto

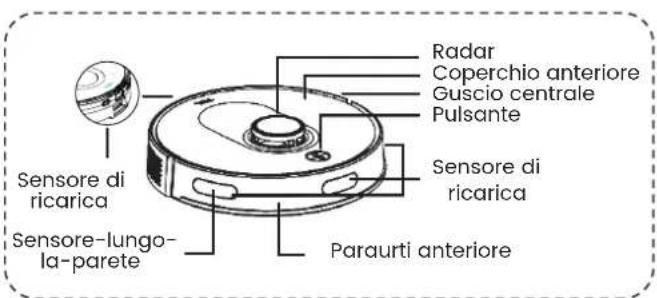

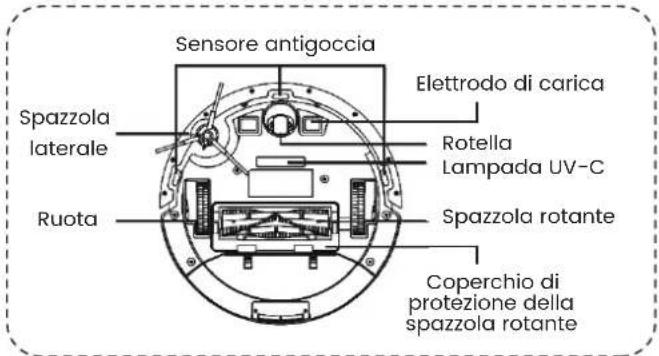

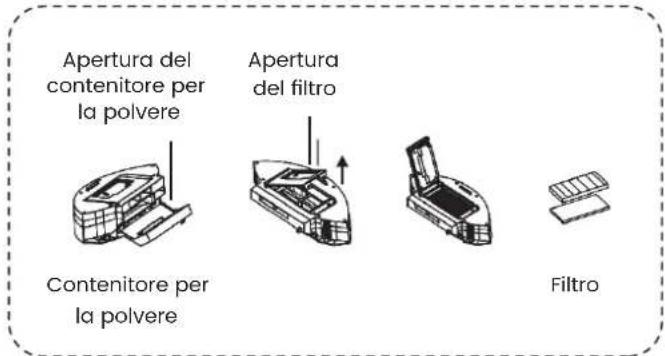

Introduzione dei Moduli Principali

Attenzione: Abbiate cura di evitare l'esposizione direttaagli occhi umani con la lampada UV-C. L'uso improprio della macchina o il danneggiamento dell'alloggiamento possono causare perdite di UV-C.

Descrizione del Prodotto

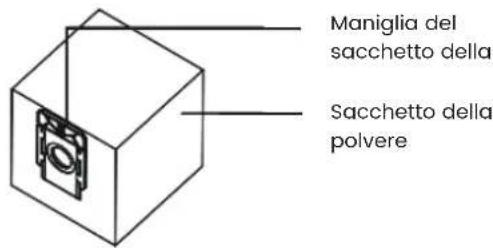

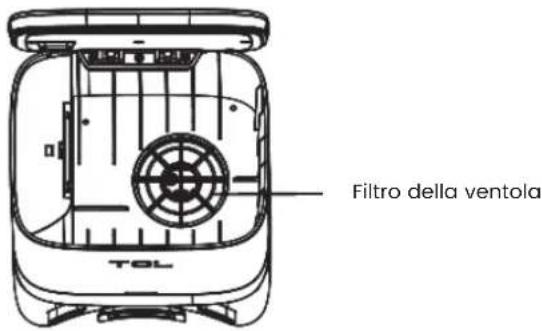

Moduli principali

Coperchio superiore
Apriere il coperchio
superiore per mettere/togliere il sacchetto della polvere.

Scomparto per il sacchetto della polvere

Sensore di ricarica e auto svuotamento Rilevamento della carica e dell'auto svuotamento

Pulsante di aspirazione

Aspirare l'immondizia nella macchina principale nel sacchetto della polvere attraverso il pulsante di aspirazione.

Istruzioni per l'installazione

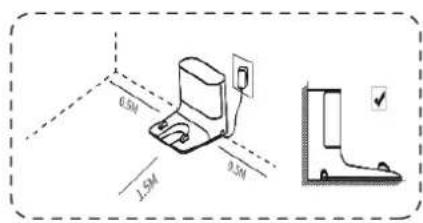

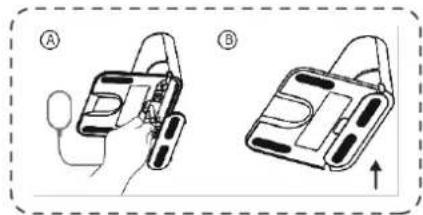

① Installazione e posizionamento del supporto di ricarica Sweeva 6000

• Collegare il supporto di ricarica all'adattatore di alimentazione e assicurarsi di sistmare il cavo dell'adattatore per evitare che il robot aspirapolvere rimanga impigliato durante la pulizia.

• Posizione il supporto di ricarica contro e perdicolare al muro su un pavimento piano e duro, alla ostacoli entro 1,5m davanti e 0,5m a sinistra e a destra.

Nota:

• Installare il supporto di ricarica in una posizione che il robot aspirapolvere possa raggiungere lavorente. Si raccomanda di posizionare il supporto di ricarica contro il muro su un pavimento piano e duro, non sul tappeto.

• Tenere sempre acceso il supporto di ricarica, altrimenti il robot aspirapolvere non tornerà automaticamente.

• Per garantire una ricarica normale, si prega di non spostare frequentlymente il supporto di ricarica. Dopoe che la posizione del robot aspirante èambiata, il robot aspirante può rigenerare una mappa a causa della mancata ricollocazione (per i dettagli, fare riferimento a questo Manuale> Istruzioni operative>Gestione della mappa).

Istruzioni per l'installazione

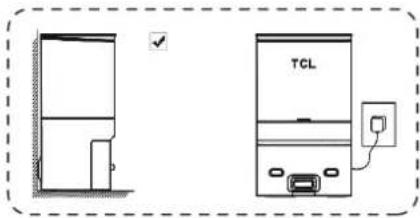

② Installazione e posizionamento della pattumiera auto svuotante Sweeva 6500

• Posizione la pattumiera auto svuotante contro e perpendicolare al muro su un pavimento piano e duro, poi inserire la spina nella presa che soddisfa i requisiti e accendere la corrente.

• Posizione il supporto di ricarica contro e perdicollare al muro su un pavimento piano e duro, allaostacoli entro 1,5m davanti e 0,5m a sinistra e a destra.

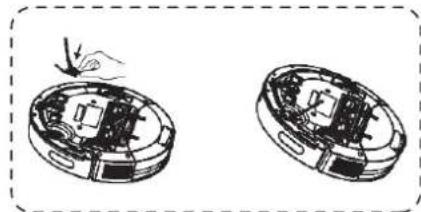

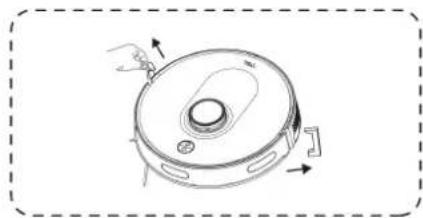

③ Rimuovere la striscia protettiva ④ Installare la spazzola laterale

• Prima dell'utilizzo, rimuovere le strisce protettive su entrambi i lati del paraurti anteriore.

• Installazione della spazzola laterale: allineare con i fori e premere delicatamente per fissare la spazzola laterale sulla macchina.

Istruzioni per l'installazione

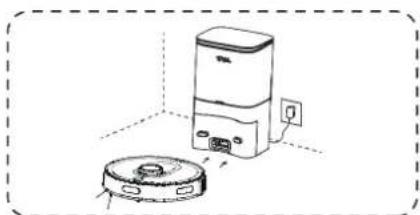

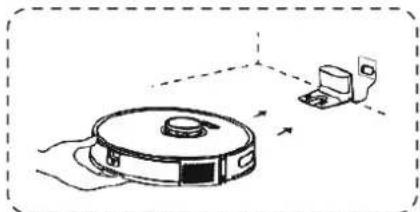

⑤ Avvio ericarica

• Per l'uso iniziale, tenere premuto il pulsante " " per tre secondi per accendere la macchina.
  La macchina principale delve essere complemente caricata (circa quattro ore) per garantire un funzionamento normale.

• Posizione manualmente il robot aspirapolvere sulla pattumiera auto svuotante e puntorlo versus la porta di ricarica. Quando la luce bianca della spia del supporto di ricarica si spegne, la ricarica avr a inizio.

Il colore dell'indicatore di alimentazione indica il livello della batterica:

• Luce blu: ≥15%
• Luce arancione: <15%

Download di APP e Funzionamento della Rete (Facoltativo)

① Scaricare

• Cerca "TCL Home" nell'app store mobile per scaricare l'APP.

② Ripristinare la rete

• Tenere premuto il pulsante e il pulsante simultaneamente finché non si sente un messaggio vocale, poi l'indicatore luminoso lampeggia lentamente in blu e la macchina alla nello stato di abbinamento.

Spia luminosa:

Luce blu che lampeggia lentamente: attendere la connessione

Luco blu che lampoggia rapidamento: Connessione Wi-Fi in corso

Luce blu normalmente accesa: Wi-Fi connesso

③ Aggiungere un dispositivo

Aprière l'APP, creare un nuovo account e seguire le istruzioni di funzionamento nell'App.

③ Aggiungere un dispositovo

• Prima di impostare il Wi-Fi, assicurarsi che la macchina principale e la rete Wi-Fi soddisfino i seguenti requisiti.
  A. Macchina principale:
• Il livello della batteria della macchina principale è superiore al 20% o la macchina principale è posizionata sul supporto di ricarica.
  B. Rete Wi-Fi
  Utilizzare la password corretta della rete senza fili.
• NonutilizzareunaVPN（RetePrivataVirtuale）ounserverproxy.
• Il router Wi-Fi supporta i protocoli 802,11b/g/n e IPv4.
• La banda di frequenza del router è 2,4GHz o viene usato un router a doppià banda che supporta la banda di frequenza 2,4GHz. La machina principale non supporta la banda di frequenza 5GHz.
• Se la macchina principale non più essere collegata nella rete Wi-Fi a doppiia banda 2,4/5GHz, si prega di passare alla rete 2,4GHz per le impostazioni Wi-Fi. Dopoe che l'impostazione è stata completata, è possibile tornare indietro.
• Quando ci si connette a una rete nascosta, assicurarsi di insertire il nome corretto della rete - SSD (sensibile alle maiuscole) e connecttersi a una rete除去 fili 2.4GHz.
• Quando si usa un estensore/rlpitatore除去 fili, assicurarsi che il nome della rete (SSID) e la password siano gli stessi della rete principale.
• Impostare il firewall e la porta del router Wi-Fi per consentire alla macchina principale di connettersi al server APP.

Requisiti di sicurezza della rete:

Utilizare una rete WPA o WPA2 criptata con TKIP, PSK, AES/CCMP.

Download di APP e Funzionamento della Rete (Facoltativo)

Mancanza di connessione Wi-Fi

Se non potete usare il vostro smartphone per controllare la macchina principale, provare le seguenti soluzioni. Se il problema persiste, si prega di contattare il nostro personale del servizio clienti in tempo.

Spia dello stato Wi-Fi	Causa Soluzione
Luce blu formallymente accesa	La macchina principale è collegata al router, ma non più essere collegata alla rete.	• Controllare se il router è collegato alla rete. • Contattare l'opercatore di rete per sapere se ci sono problemi di connessione alla rete.
Luce blu che lampeggia rapidamente	La macchina principale non più essere collegata al router perché sono fili.	• Controllare se il nome della rete e la password sono stati cambiati. • Se necessario, ripristinare la connessione Wi-Fi. Si prega di fare riferimento alle "Istruzioni per l'Uso >Uso della Macchina Principale>Resetare la Connessione Wi-Fi" in quello manuale.
Luce blu che lampeggia lentamente	La connessione Wi-Fi è stata resettata o non è stata impostata prima.	• Stabilire la connessione Wi-Fi con la macchina principale. Si prega difare riferimento a "Utilizzato l'App per Controllare la Macchina Principale" in quello manuale. • Se necessario, ripristinare la connessione Wi-Fi. Si prega difare riferimento alle "Istruzioni per l'Uso >Uso della Macchina Principale>Resetare la Connessione Wi-Fi" in quello manuale.

• Se nel processo di messa in rete vengono attivate altre operazioni, la spia cambiera, e il dispositivo manterrà comunate lo stato di configurazione della rete.
• Se la connessione tra il Telefono cellulare e il robot aspirapolvere non riesce, si cui resettare di nuovo il Wi-Fi per entrare nella modalità di configurazione della rete e aggiungere di nuovo il disposivo.
• A causa degli aggiornamenti e delle versioni, si prega di seguire la guida interna di APP per il funzionamento effettivo.

Istruzioni per l'uso

Accensione/spegnimento

Tenere premuto il pulsante 念 per tre secondi per accendere la macchina.

Tenere premuto il pulsante © per tre secondi per spegnere la macchina.

Iniziare la pulizia

Premere il pulsante 念 per avviare la modalita di pulizia automatica. Dopo I'avvio, il robot aspirapolvere lascerà il supporto di ricarica, scansionera automaticamente per generate una mappa, determinerà in modo intelligente il suo percorso di pulizia e dividera lo spazio in più zone. Il percorso di pulizia sare pianificato lungo il muro, e poi il robot aspirapolvere condurra la pulizia avanti e indietro a forma di "arco" per completare la pulizia di ogni zona una per una

Iniziare la pulizia

Se la batteria è troppo scarica, la pulizia non più essere avviata, si prega di caricare prima e poi avviare la pulizia.
- Prima della pulizia, tutti i cavi sul pavimento devono essere organizzati per evitare interruzioni di corrente o anniagli oggetti causati dal tirare il cavo di alimentazione durante la pulizia.
- In modalità di pulizia automatica, se il tempo di pulizia impostato è inferiore a dieci minuti, la pulizia verrà effettua due volte per impostazione predefinita.
Non spostare il supporto di ricarica durante la pulizia e assicurarsi che il supporto di ricarica sia acceso, altrimenti il robot aspirapolvere potrebbe non essere in grado di tornare per la ricarica.

Istruzioni per l'uso

Pausa

• Durante il funzionamento del robot aspirapolvere, l'opération si mette in pausa premendo qualsiasi pulsante.

Carica

Ricarica automatica: Dopo che il compito di pulizia è completato tornerà automaticamente per la ricarica.
- Ricarica manuale: a. Al momento della pausa, è necessario premere il pulsante per la ricarica automatica; b. Quando il robot aspirapolvere è bloccato o non risce a trovare la base di ricarica, si prega di rimettere manualmente il robot aspirapolvere sulla base di ricarica per la ricarica.

Selezione del livello di aspirazione (applicabile solo alla APP)

Il livello di pulizia può essere selezionato in base alle esigenze dell'APP:

• Livello silenzioso
• Livello standard
• Livello turbo
• Livello massimo

Riposo

• Se rimane inattivo per cinque minuti, il robot aspirapolvere passera automaticamente alla modalità riposo.
• Il robot aspirapolvere passera automaticamente alla modalità di riposo cinque minuti dopo la carica completa.
• La modalità Riposo terminerà l'attività corrente.

Istruzioni per l'uso

IT

Ripristino del problema

• In modalità standby, tenere premuto il pulsante per 15 secondi per resettarile sistema.
• Dopo aver resettato ilsystema, il robot aspirapolvere perdare la mappa e le impostazioni originali, compreso il confine virtuale.

Istruzioni per l'Utilizzo

Gestione delle mappe

Disegno in tempo reale di una mappa della stanza

Il disegno in tempo reale di una mappa dellaStanza poto aiutare a capire facilemente il percorso di pulizia e l'ambiente. La mappa sare
aggiornata in tempo reale durante agli pulizia per garantire una navigazione normale.
Per generare una mappa completa dellaStanza:

a. Rimuovere gli oggetti che possono bloccare o imprigionare il robot aspirapolvere;
b. Dopo che la mappa è stata generata, si prega di non spostare il supporto di ricarica o scollegare l'alimentazione.

Ricollocazione e rigenerazione di una mappa

Quando il robot aspirapolvere viene spostato o l'ambiente circostante cambia significativamente, il robot aspirapolvere cercherà di riposizionarsi e potrebbe rigenerare una mappa per adattarsi all'ambiente circostante. I dettagli sono i seguenti:

a. Se il trasferimento ha successo, il robot aspirapolvere riprenderà a pulire;
b. Se la ricollocazione non riesce, il robot aspirapolvere rigenererà una mappa per garantire la normale navigazione per la nuova pulizia; se la mappa originale ha un confine virtuale (zona proibita), il robot aspirapolvere non inizierà la nuova pulizia per evitare di attraversare la zona proibita.
Assicurarsi che l'aspirapolvere robot inizi a pulire agli volte dal supporto di ricarica.
Durante la pulizia, non spostare frequently il robot aspirapolvere. Se il robot aspirapolvere è stato spostato, si prega di rimetterlo nella sua posizione originale.

Istruzioni per l'Utilizzo

Modalità di pulizia della zona (applicabile solo all'App)

É possibile utiliser l'APP mobile per impostare tre modalità di pulizia: pulizia della stanza, pulizia dell'area e pulizia dei punti.

Solo après che la macchina principale ha createo con successo una mappa, la pulizia delle zone cui essere avviata.

1. Pulizia delle stanze: Il robot aspirapolvere pulirà una o più stanze controllate sulla mappa zoomata nell'APP.

• Dop a vcer iniziato a pulire, il robot aspirapolvere pue entrare nella zona al di fuori della zona selezionata, quindi si prega di eliminare gli ostacoli sul pavimento in torno alla zona selezionata. La selezione della zona non pue garantire un isolamento sicuro.

• Pulizia della zona: Impostare una zona di pulizia. Il robot aspirapolvere pulirà solo la zona e tornerà al supporto di ricarica dopo la pulizia.

1. Pulizia a zone: Fare clic sulla posizione di pulizia, quando il robot aspirapolvere pulirà nell'area di 1,5m×1,5m concentrata su questa posizione, e tornerà al supporto di ricarica dopo la pulizia

Manutenzione Quotidiana

Pulire il contentitore per la polvere

① Svuotare il contentatore per la polvere, mettere il contentitore per la polvere vicino al bidone della spazzatura e battere delicatamente il contentatore per la polvere per eliminare lo sporco inccesso.
② Smontare il gruppo del filtro rimioso, estrarre il filtro ad alte prestazioni e pulire il filtrio con la spazzola per la pulitura in dotazione.
③ Il contentatore per la polvere e il gruppo del filtro possono essere accuratamente risciacquati con acqua secondo necessità. (Nota: il filtro non può essere pulito con acqua calda o detergente.)
40 Dopo la pulizia, il contentatore per la polvere e il gruppo del filtrlo devono essere accuratamente asciugati all'aria. (Note: lavaggi ripetuti distruggeranno il materiale del filtrlo ad alte prestazioni e lo renderanno inefficce.)
⑤ Riasseblare il contentatore per la polvere e il gruppo del过滤o asciutti allaria e rimetterli nel robot aspirapolvere.
* Se il contentitore per la polvere e il gruppo del filtrovo vengono rimessi bagnati nel robot aspirapolvere, cui po causare danni alla macchina principale o alla ventola.

Pulire il contentitore per la polvere

Pulire la spazzola rotolante

① Come molto nella figura qui sotto, premere la fibbia per estrarre il coperchio di protezione, ed estrarre la spazzola rotante verso l'alto.
② Pulire la spazzola rotante con uno strumento di pulizia e la lama cui tagliare i capelli impigliati sulla spazzola rotante.
③ Rimuovere la bobina a un'estremita della spazzola rotante e pulire i capelli impigliati su diessa.
4Dopo la pulizia, rimettere la spazzola rotante e assicuratevi che sua installata al suoippo.

Manutenzione Quotidiana

Pulire la spazzola laterale

① Rimuovere la spazzola laterale e pulire i capelli o i corpi estranei su diessa. Si pudoc scegliere se pulirlo con un panno umido secondo le proprie esigenze.
Rimettere la spazzola laterale e premerla bene per assicurarsi che sua installata in posizione.

• Si raccomanda di sostituire la spazzola laterale agli 3-6 mesi per garantire l'effetto di pulizia.

Pulire la ruota universale

Poiche i capelli si impigliano sulla ruota universale o le particelle di polvere vi aderiscono lavormente, assicurarsi di pulire la ruota universale regolarmente o secondo necessità.

① Tirare la ruota universale verso l'alto.
(2) Pulire i capelli o detriti impigliati intorno alla ruota univers- sale o nella camera della ruota universale.

Pulire la ruota universale

③ Reinstallare la ruota universale e spingerla dentro sino a quando non scatta in posizione.

Pulire l'elettro di ricarica

Si prega di pulire regolarmente l'elettro di carica e di eliminare la polvere sullelettro di carica con un panno morbido e asciutto o con una spazzola di pulitura.

Manutenzione Quotidiana

Pulire il condotto della polvere

Se l'icona piena di polvere della pattumiera auto svotante sullo schermo lampeggia in rosso dopo aver sostuito il sacchetto della polvere, si raccomanda di staccare la spina, invertire la pattumiera auto svotante e controllare se il condotto della polvere è bloccato da oggetti estranei. Se il condotto della polvere è bloccato,fare riferimento alla figura qui sotto, usare un cacciavite per rimuovere il coperchio trasparenthe del condotto della polvere e pulire i corpi estranei.

Nota: lo smontaggio forzato è proibito. Dopo la pulizia, rimeterlo com'è.

Copertura trasparente del condotto della polvere

Condotto della polvere

Sostituire il sacchetto della polvere

Quando il sacchetto della polvere è piano, l'icona piena di polvere della pattumiera auto svuotante sullo schermo lampeggia in rosso o l'APP da un avviso per ricordare di sostituire il sacchetto della polvere in tempo. La luce verde e la luce bianca dell'icona di raccolta della polvere lampeggiano quando il sacchetto della polvere è in uso normale.

Sostituire il sacchetto della polvere

Apire il coperchio superiore.

Tirare verso l'alto la maniglia del sacchetto della polvere per estrarre il sacchetto.

Buttare il vecchio sacchetto della polvere.

Inserire un nuovo sacchetto della polvere e chiudere il coperchio superiore.

Pulire il sensore

Si prega di pulire il sensore regolarmente, e di eliminare la polvere sul sensore con un panno morbido e asciutto o con una spazzola per la pulitura.

Sensore di ricarica

Sensore di ricarica

Sensore antigoccia

Sensore-lungo-la-parete

Eccezioni e Verifica Automatica

Quando il prodotto funziona in modo anomalo, la spia rossa sulla macchina principale lampeggerà e allo stesso tempo si sentiranno i relativi messaggi vocali. Seguire le istruzioni vocali per risolverve il problema.

Messaggio vocale	Soluzione
Il paraurti è bloccato. Si prega di controllare.	Il paraurti è bloccato. Si prega di picchiettare ripetutamente per rimuovere i corpi estranei. Se non ci sono oggetti estranei, spostare la macchina in una nuova posizione e riavviarla.
Le ruote sono bloccate. Si prega di controllare se le ruote sono bloccate da oggetti estranei, o spostare la macchi- nai in una nuova posizione e riavviarla.	Le ruote sono bloccate. Si prega di controllare se le ruote sono bloccate da oggetti estranei, o spostare la macchina in una nuova posizione e riavviarla.
La spazzola laterale è bloccata. Si prega di controllare.	La spazzola laterale più essere impigliata con oggetti estranei. Per favore, puliscilo e riavvialo.
La spazzola rotante è bloccata. Si prega di rimuovere la spaz- zola rotante e pulirla.	La spazzola rotolante più essere impigliata con oggetti estranei. Si prega di rimuovere la spazzola rotante e pulire la spazzola rotante, la parte di collegamento della spazzola rotante, il coperchio della spazzola rotante e la porta di aspirazione della polvere.
Le ruote sono sospese. Spo- stare la macchina in una nuova posizione e riavviarla.	Le ruote sono sospese. Spostare la macchina in una nuova posizione e riavviarla.
La macchina è intrappolata. Spostare la macchina in una nuova posizione e riavviarla.	La macchina è intrappolata. Si prega di eliminare gli ostacoli intorno alla macchina.
Messaggio vocale Soluzione
La macchina è inclinata. Si prega di posizionare la macchina su un pavimento piano e di riavviarla.	· La macchina è inclinata al momento dell'avvio. Si prega di posizionare la macchina su un pavimento piano e di riavviarla.
Il sensore lungo-la-parete è bloccato. Si prega di pulirlo.	· Il sensore lungo-la-parete è bloccato. Si prega di pulirlo.
Il sensore di dislivello è bloccato. Si prega di pulirlo.	· Il sensore di dislivello è bloccato. Si prega di pulirlo.
Il sensore laser è bloccato. Si prega di pulirlo.	· Il sensore laser di distance è bloccato. Si prega di eliminare il blocco. Gli ambienti riflettenti, come lo spazio aperto e gli specchi metallici, influenzerannoanche il normale funzionamento del sensore laser di distance. Quindi si prega di spostare la macchina in una nuova posizione e di riavviarla.
Viene rilevata una zona vietata. Spostare la macchina in una nuova posizione e riavviarla.	· La macchina è troppo vicina alla zona proibita al momento dell'avvio. Spostare la macchina in una nuova posizione e riavviarla.
La batteria è troppo scarica e ilsystema si spegne automaticamente.	· Rimettere la macchina nel supporto di ricarica per ricaricarla.
Si prega di pulire e sostuire il sacchetto della polvere nel secchio.	· Si prega di sostuire il sacchetto della polvere con uno nuovo.
Il sacchetto della polvere non è inserto. Si prega di insertire il sacchetto della polvere prima di iniziare la raccolta della polvere.	· Si prega di insertire correttamente il sacchetto della polvere.
Il sacchetto della polvere è stato molto, quando la raccolta della polvere è sospesa.	· Si prega di rimettere il sacchetto della polvere.
Si prega di rimettere a quello il contentatore per la polvere.	· Si prega di rimettere il contentatore per la polvere e il filtrone e confermare che il filtrone e il contentatore per la polvere sono inserti al loroippo, e poi ricominciare la pulizia.

Elenco di guasti

Quando la macchina principale si guasta, la spia rossa sulla macchina principale lampeggia e contemporaneamente si sentono i relativi messaggi vocali. Se non si riesce a risolverre il problema secondo le indicatori, contattare il nostro servizio post-vendita.

Messaggio vocale Soluzione
Errore 1: La batteria è anormale. Si prega di fare riferimento al manuale d'uso o all'APP.	• Si prega di aprire il vano batteria e controllare se la batteria è collegata correttamente, e riavviare la macchina. • La temperature della batteria è troppo alla o bassa. Si prega di non uscarlo finché la batteria non ritorna alla temperatura normale (0°C~40°C/32°~104°F).
Errore 2: Il modulo della ruota è anormale. Si prega di fare riferimento al manuale d'uso o all'APP.	• Controllare se le ruote sono bloccate da oggetti estranei e riavviare la macchina.
Errore 3: Il modulo spazzola laterale è anormale. Si prega di fare riferimento al manuale d'uso o all'APP.	• Controllare se la spazzola laterale è bloccata da oggetti estranei e riavviare la macchina.
Errore 4: la ventola è anormale. Si prega di fare riferimento al manuale d'uso o all'APP.	• Si prega di controllare se oggetti estranei sono bloccati nella porta della ventola e riavviare la macchina. • Si prega di pulire il contentatore per la polvere e ilhetto e riavviare la macchina.
Errore 5: La spazzola rotante è anormale. Si prega di fare riferimento al manuale d'uso o all'APP.	• Si prega di rimuovere la spazzola rotante e pulire la spazzola rotante, la parte di collegamento della spazzola rotante, il coperchio della spazzola rotante e la porta di aspirazione della polvere. • Si prega di riavviare la macchina dopo la pulizia.
Errore 6: Il sensore laser è anormale. Si prega di fare riferimento al manuale d'uso o all'APP.	• Si prega di controllare se ci sono oggetti estranei sul sensore laser e riavviare la macchina dopo la pulizia.
Errore 7: La carica è anormale. Si prega di pulire l'area di con-tatto di ricarica.	• Si prega di controllare se l'area di ricarica è contaminata, e pulire i pezzi del polo di ricarica. • Si prega di controllare se la batteria è installata correttamente.

Caratteristiche Tecniche

Parametri funzionali della macchina principale
Tensione d'esercizio	14,4 V
Potenza nominale	Watt approximativi
Batteria	Batteria al litio
Capacità della batteria	5.000mAh nominali
Tempo di ricarica	4-5 ore
Ore di funzionamento	Circa 180min (livello standard)
Intervallo di temperatura di lavoro	0°C-40°C
Intervallo di umidità di funzionamento	≤90%RH
Rumore	≤68dB (livello standard)
Vita di servizio della macchina	Funzionamento continuo - 1.000h
Dimensioni	Φ342*94,5mm
Aspirazione massima	2.700Pa

Parametri funzionali degli accessori
Adattatore di alimentazione
	100-240 V ACTensione
Corrente d'ingresso	MAX 0,6A
Tensione di uscita	19 V
Corrente di uscita	0,6A
Supporto di ricarica
Tensione di uscita	24V
Corrente di uscita	IA
Intervallo di temperatura di carica	0°C-35°C

Suggerimento: La nostra azienda si riserva il diritto di apportare qualiasi modifica tecnica o di progettato al prodotto a causa di esigenze di miglioramento costante del prodotto e dare spiegazioni di conseguenza.

Dichiarazione Ambientale

Nomi e indice delle sostanze nocive nel prodotto

Nome del componente	Sostenze nocive
	Piombo (Pb)	Mercurio (Hg)	Cadmio (cd)	Cromo esavalente (cr (vi))	Bifenile polibromurato (PBB)	Eteri di difenile polibromurati (PBDE)
Componente del guscio	O	O	O	O	O	O
Parti interne in plastica	O	O	O	O	O	O
Parti metalliche	X	O	O	O	O	O
Componenti elettrici e componenti di controllo	X	O	X	O	O	O
Batteria a secco	X	O	O	O	O	O
Batteria ricaricabile	X	O	O	O	O	O
Questo modulo è preparato in conformità alle dispositionsi di SJ/T 11364.O: Indica che il contentuto della sostanza pericolosa in tutti i materiali omogenei di questa parte è inferiori al limite richiesto specificato in GB/T 26572.X: Indica che il contentuto della sostanza pericolosa in almeno uno del materiali omogenei di questa parte supera il limite richiesto specificato in GB/T 26572.(Tutte le parti contrassegnate con "×" nel modulo sono conformi alla Diretta RoHS dell'UE, ma non possono essere sostituite da sostanze pericolose a causa dei limiti dello sviluppo technologico globale.)(Questo modulo indica che QUESTe sostanze pericolose esistono nei prodotti della nostra azienda, ma non tutti i prodotti inclusi nel pacchetto contengono tutte le parti di cui sopra.)

La durata della batteria ricaricabile fornita è di tre anni.
La durata della batteria ricaricabile fornita è di cinque anni.

Note: Le restrizioni sui materiali in questo modulo devono essere basate sul rapporto RoHS della Cina. Se non c'è un rapporto RoHS della Cina, quello modulo non deve essere contrassegnato.

Scheda di Garanzia II

Nome utente		(II) Forma di regolamento del fornitore della garanzia
Indirizzo
Tel/Cellulare
Codice postale
Modello del prodotto
Data di acquirezzo
Numero di fattura
Periodo di garanzia
Descrizione della garanzia del prodotto:1. Dalla data di acquirezzo di questo prodotto da parte dell'utente, il periodo di garanzia è di un anno per la macchina fisica e sei mesi per l'adattatore, la batteria ricaricabile e altri accessori.2. Dopao aver ricevuto la richiesta di riparazione del prodotto, il personale del servizio dopo vendita risolverà il problema entro 15 giorni lavorativi.3. L'utente potò conoscere i problemi tecnici importantiattraverso il manuale d'uso del prodotto o il numero verde del servizio après vendita e ottenere una soluzione chiara.Numero verde: 4006-671-909.4. Quando un erre di prestazione si verifica durante l'utilizzo normale dell'utente, la nostra azienda promette di fornire il servizio di garanzia di cui sopra, a meno che non sua stabilito diversamente alla legge, da norme e regolamenti applicabili dello stato.5. Durante il periodo di garanzia, il servizio di manutenzione a pagamento sarefornito in una delle seguenti circostanze:(1) Danni causati da fattori di origine umana o da fenomeni naturali imprevedibili;(2) Guasto o dato causato dall'utilizzo improprio dell'utente;(3) Danni dovuti allo smontaggio o alla modifica da parte dell'utente sulla autorizzazione.

Scheda di Garanzia I

Nome utente		(I) Da conservare da parte dell'utente come certificato di garanzia, che non sare riamesso se Persons
Indirizzo
Tel/Cellulare
Codice postale
Modello del prodotto
Data di acquisto
Numero di fattura
Periodo di garanzia

Data Tenco	Registro di manutenzione
