Prati - Camino Blumfeldt - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a gas da esterno decorativa
Marca	Blumfeldt
Modello	Prati
Utilizzo	Solo per esterno
Tipo di gas	Butano (G30) o Propano (G31)
Pressione del gas	Butano: 28-30 mbar; Propano: 37 mbar
Potenza termica	13 kW (946,4 g/h)
Diametro dell'iniettore	Butano: 1,84 mm; Propano: 1,74 mm o 1,59 mm
Bombola del gas	Standard 5 kg consigliato (non fornita)
Accensione	Elettronica a batteria AA (inclusa)
Regolazione della fiamma	Pulsante rotante: posizioni LOW (bassa) a HIGH (alta)
Sicurezza	Termocoppia, protezione contro il trabocco, test di tenuta obbligatorio

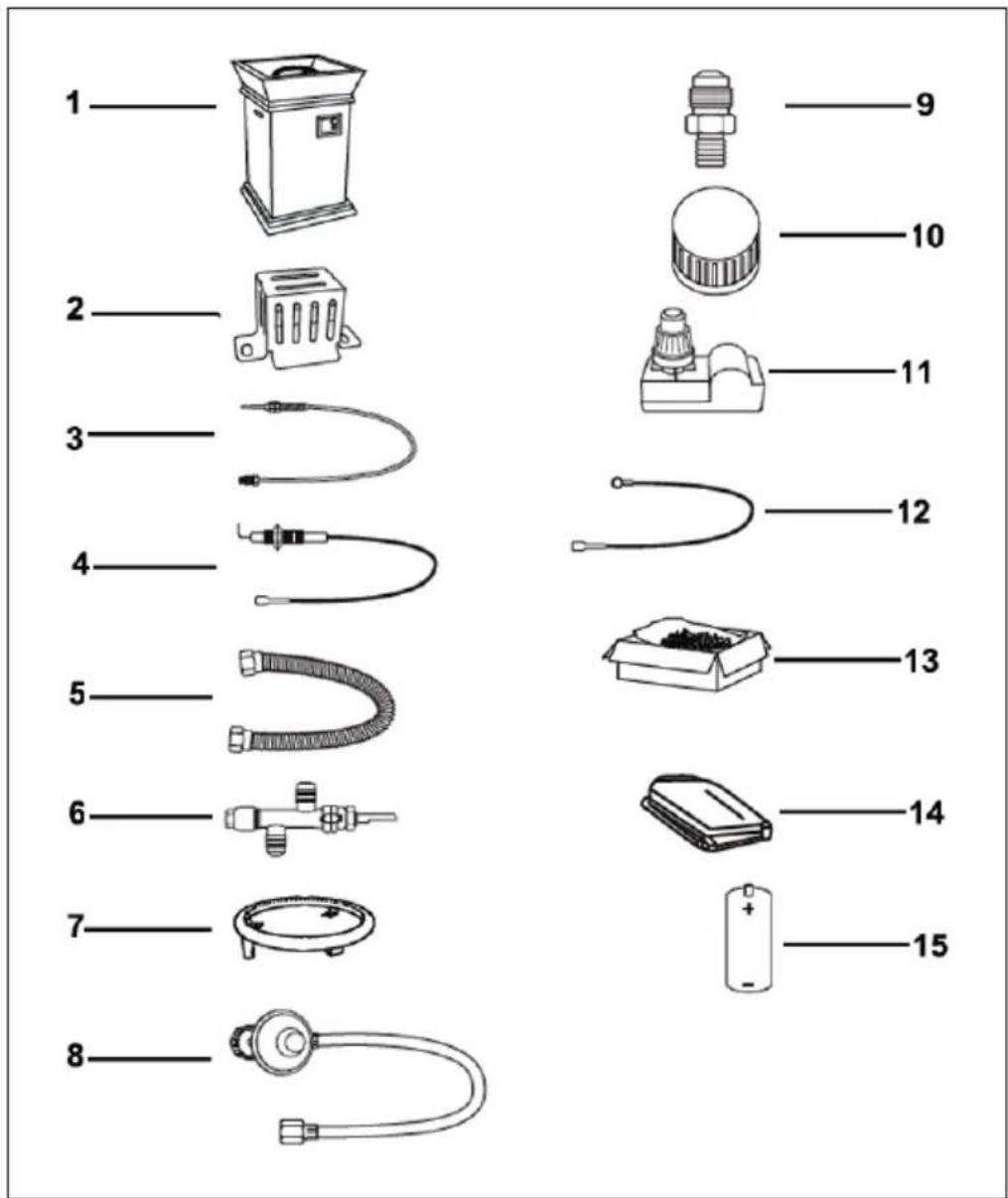

Contenuto della confezione	Custodia, bruciatore, pietre laviche, tubo flessibile, regolatore di pressione, valvola del gas, accenditore, termocoppia, batteria AA, ecc.
Norme	Regolatore certificato EN 12864; tubo conforme EN 16436-1
Paesi di destinazione	BE, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GR, HU, IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, TR
Manutenzione	Pulizia regolare con spazzola morbida; verifica del tubo prima di ogni utilizzo; conservazione all'interno in inverno
Garanzia	Non specificata

Domande frequenti - Prati Blumfeldt

Posso usare questa stufa all'interno?

No, questa stufa è progettata esclusivamente per uso esterno. Usarla all'interno presenta un pericolo mortale a causa dell'accumulo di monossido di carbonio, inodore e tossico.

Che tipo di gas usare?

La stufa funziona con butano (G30) o propano (G31) in bombola. La pressione richiesta è di 28-30 mbar per il butano e 37 mbar per il propano. Utilizzare esclusivamente una bombola di gas standard (5 kg consigliato) e il regolatore fornito.

Come accendere la stufa?

1. Aprire il rubinetto della bombola del gas. 2. Premere il pulsante di accensione elettronica finché non si vedono scintille. 3. Premere il pulsante rotante e ruotarlo su HIGH. 4. Tenere premuto per 15 secondi per far fluire il gas. 5. Se la fiamma non si accende, attendere 5 minuti prima di riprovare.

Cosa fare se sento odore di gas?

Chiudere immediatamente il rubinetto della bombola del gas. Spegnere qualsiasi fiamma. Non accendere apparecchi elettrici e abbandonare la zona. Una volta lontani, chiamare il fornitore di gas o i vigili del fuoco.

Come pulire e mantenere la stufa?

Lasciare raffreddare completamente l'apparecchio. Utilizzare una spazzola morbida per rimuovere lo sporco leggero. Controllare regolarmente il tubo del gas (usura, crepe). Per l'inverno, rimuovere la bombola e conservare l'apparecchio all'interno.

Perché la fiamma si spegne all'improvviso?

Possibili cause: vento forte (aumentare la fiamma su HIGH), bombola del gas vuota (sostituirla), o attivazione della valvola di trabocco (reimpostare spegnendo tutto, attendendo 5 minuti, poi riaccendere).

Come sostituire la batteria dell'accenditore?

Svitare il cappuccio di gomma dell'accenditore elettronico. Rimuovere la batteria usata e inserire una nuova batteria AA con il polo positivo verso l'esterno. Riavvitare il cappuccio.

Posso usare la stufa sotto una tettoia o un pergolato?

No, la stufa deve essere usata in un luogo aperto e ben ventilato. Non installarla mai sotto un tetto, un pergolato o vicino a materiali infiammabili. Rispettare una distanza di 1,80 m sopra e 0,90 m ai lati.

Le pietre laviche sono pericolose?

Le pietre laviche diventano molto calde e possono schizzare durante la prima accensione. Rimanere a distanza per i primi 20 minuti. Non usarle se sono umide. Gettare via qualsiasi pietra che sia saltata fuori dall'apparecchio.

Come conservare la stufa in inverno?

Rimuovere la bombola del gas e conservarla all'esterno in un luogo ventilato. Riporre l'apparecchio all'interno per evitare il gelo. Coprirlo se necessario, ma attendere che sia completamente raffreddato.

MANUALE UTENTE Prati Blumfeldt

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservazione delle avverenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Specifiche del gas 102

Avvertenze di sicurezza 103

Requisiti del gas 108

Volume di segna 111

Installazione 112

Utilizzo 116

Pulizia, manutenzione e stoccaggio 118

Ricerca e correzione degli errorsi 119

Avviso di smaltimento 124

Produttore e importatore (UK) 124

SPECIFICHE DEL GAS

Contrassegno del modello	10035934, 10035935, 10035936
Descrizione Braciere a gas
Tipodi gas Butano con	28~30 mbar/Propano con37 mbar		Miscela di gasliquido		Miscela di gasliquido		Miscela di gasliquido
Categoria del gas I	3+ (28-30/37)		I3B/P(30)		I3B/P(37)		I3B/P(50)
Potere calorifico (HS)	13 kW (946,4 g/h)	13 kW (946,4 g/h)	13 kW (946,4 g/h)	13 kW (946,4 g/h)	13 kW (946,4 g/h)	13 kW (946,4 g/h)
Pressione del gas	Butano(G30)	Propano(G31)	Butano(G30)	Propano(G31)	Butano(G30)	Propano(G31)	Butano(G30)	Propano(G31)
	28-30mbar	37 mbar	30 mbar	37 mbar	50 mbar
Diametrodell'iniettori (Ø)	1,84 mm 1,84 mm		mm 1,74 mm 1,59 mm
Paesi di destinazione(codice del Paese)	GB, BE, CY, CZ,FR, GR, IE, IT, LV,LT, LU,PT, SK, SI,ES, CH		AL, BE, BG, CY, H,R, DK, EE, FI, FR,HU, IS, IT, LT, LU,MT, MK, NL, NO,RO, SK, SI, S, E, TR		PL AT, DE, SK, CH
Regolatore di pressione del gas	certificato secondo EN 12864
Tubo del gas tubo flessibile certificato a norma EN
Regolazione dell'ariaprimaria	Fissa - non regolabile
Bombola del gas Bombola del gas standard (5 kg racomandati)
485.5180.1195.1min.10TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TIN.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.1.66TINS.2575-21Chal-Tec GmbHWallstraße 1610179 BerlinGermania					CE2575-21N° PIN 2575DM28154Chal-Tec GmbHWallstraße 1610179 BerlinGermania

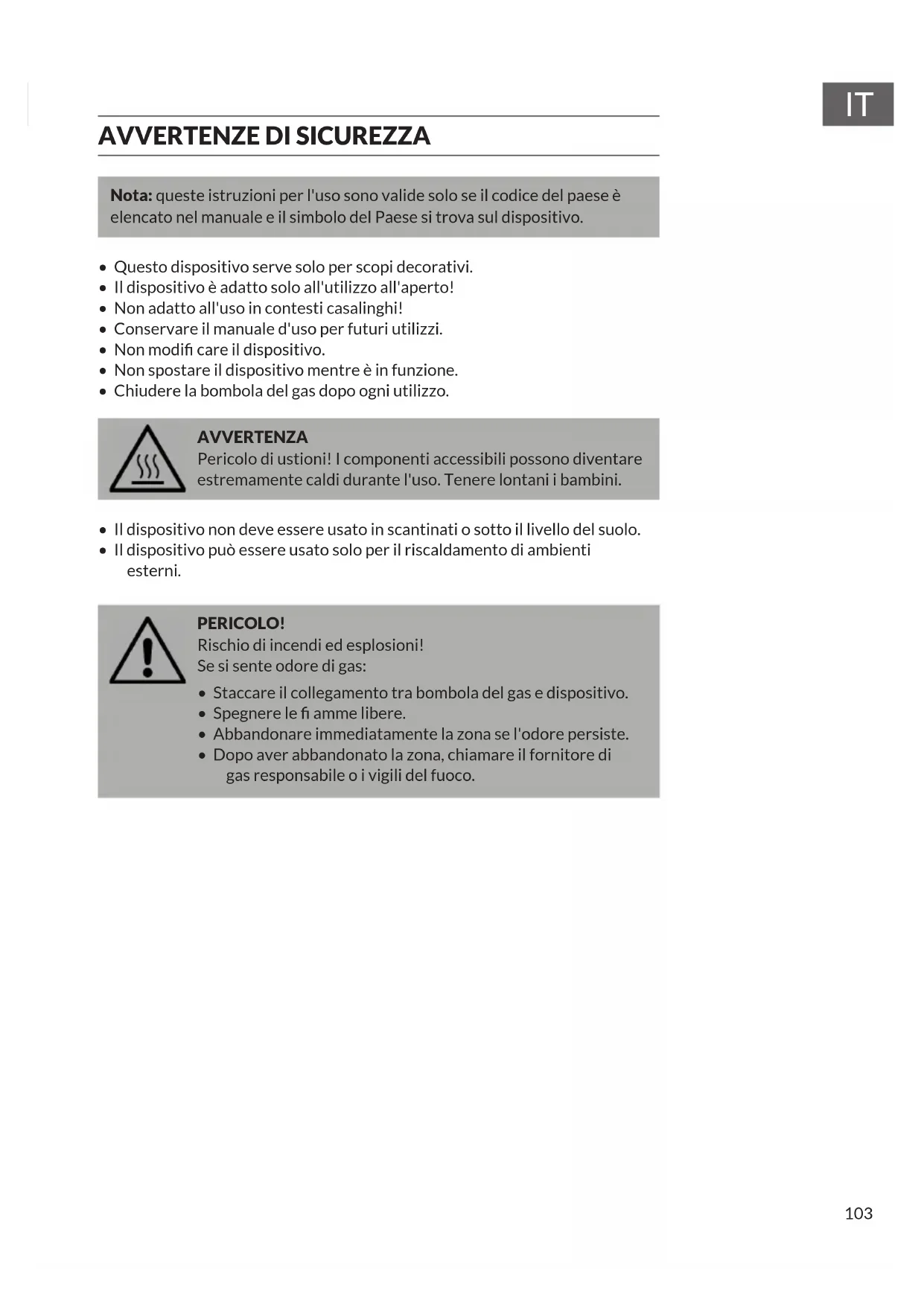

AVVERTENZE DI SICUREZZA

Note: queste istruzioni per l'uso sono valide solo se il codice del paese è elencato nel manuale e il symbolo del Paese si trova sul dispositivo.

• Questo dispositivo serve solo per scopi decorativi.
• Il disposativo è adatto solo all'utilizzo all'aperto!
  Non adatto all'uso in contesti casalinghi!
• Conservare il manuale d'uso per futuri utilizzi.
  Non modifi care il dispositivo.
• Non spostare il dispositivo quando è in funzione.
• Chiudere la bombola del gas dopo agli utilizzato.

AVVERTENZA

Pericolo di uszioni! I componenti accessibili sono divertare estremamente caldi durante l'uso. Tenere lontani i bambini.

• Il disposativo non deve essere usato in scantinati o tutto il livello del suolo.
• Il disposativo può essere usato solo per il riscaldamento di ambienti esterni.

PERICOLO!

Rischio di incendi ed esplosioni! Se si sente odore di gas:

• Staccare il collegamento tra bombola del gas e disponivo.
• Spagnere le fi amo me libere.
• Abbandonare immediatamente la zona se l'odore persististe.
• Dopo aver abbandonato la zona, chiamare il fornitore di gas responsable o i vigili del fuoco.

Note per l'installazione

Nota: destinato esclusivamente all'uso esterno! L'installazione e la manutenzione devono essere effettuate da un installatore qualificato cato o dal fornitore di gas responsable.

• Un'installazione, una regolazione, una modifica, una manutenzione o un servizio non conformi possono provocare lesioni personali o danni materiali. Rispetto le istruzioni per l'uso allegate al dispositivo. Contattare un installatore qualificato, il produttore o il fornitore del gas responsabile per supporto informazioni supplementari.
• Per gli installatori: conservare il manuale d'uso insieme al dispositorio. Per gli utenti: conservare il manuale d'uso per futuri utilizzi.

Questo dispositivo è dotato di un regolatore di pressione, di n tubo fl essibile del gas e di morsetti che devono essere utilizzati. Non utilizzato mai tipologia diverse e rispetto都是非常 le norme nazionali applicabili del Paese di destinazione. Questi componenti devono essere sostituiti regolarmente, secondo la dataindicata sull'alloggiamento o in base alle norme nazionali del Paese di destinazione. La bombola del gas non è inclusa in consegna e devesse acquistata nel rispetto della forma del vano e del portabombola.

PERICOLO!

Rischio di soffocamento a causa di monossido di carbonio! Questo dispositivo può generate monossido di carbonio inodore. L'utilizzo di questo dispositivo in locali chiusi può causare la morte. Non utilizzato mai il dispositivo al chiuso, ad esempio in roulotte, tende, auto o in casa.

Notasull'uso esulsto stoccaggio delle bombole di gas

• Non conservare o utilizzare benzina o altri gas o liquidi infi immabili vicino a quello o altri dispositivi. Le bombole di gas che non sono collegate al dispositivo non devono essere conservate vicino nelle sue vicinanze o nei pressi di altri dispositivi.

Comportamento in caso di odore di gas

1. Chiudere la valvola della bombola del gas.
2. Spagnere le fi amme libero.
3. Non cercare di accendere un dispositivo.
4. Non utilizzato gli interrupttori della luce circostanti e non usare il Telefono nelle immeditate vicinanze.
5. Abbandonare la zona e chiamare il fornitore di gas dal cellulare.
6. Seguire le istruzioni del fornitore del gas.
7. Se il fornitore di gas non è raggiungibile, contattare i vigili del fuoco.

Avverntenze di sicurezza generiche

AVVERTENZA

Rischio di incendi ed esplosioni! Il mancato rispetto delle istruzioni, delle informazioni sulla sicurezza e delle precauzioni contenate in questo manuale più provocare incendi ed esplosioni, causando danni a cose e persone o la morte.

• Il dispositorio è destinato esclusivamente all'uso esterno. Non posizionarlo mai su tavoli!
• L'installazione, la modifica, la manutenzione o l'assistenza non conformi del dispositivo possono provocare danni a cose e/o persone. Prima di installare, usare o procedere alla manutenzione del dispositivo, leggere l'intero manuale de e in particolare tutti gli avvertimenti e le avvertenze di sicurezza.
• Il mancato rispetto delle istruzioni di quello manuale può provocare incendi o esplosioni, causando danni a cose e/o persone o la morte.
• Conservare il manuale d'uso per futuri utilizzi. Se si installa il dispositivo per un'altra persona, lasciare il manuale a disposizione della persona in questione.
• Rispettare le seguenti distance minime tra dispositivo e materiali facilemente infimmabili: 1,80 m verso l'alto e 0,90 m verso tutti i lati (compreso quello posteriore) del dispositivo.
• Posizione rai il dispositivo sotto superfici non protette e lavoramente infi ammabili.
• Questo dispositivo deve essere installato solo all'aperto, in aree adeguatamente ventilate e non deve essere utilizzato all'interno di edifi ci, garage o altre aree chiuse.
• Non usare mai il disposativo per riscaldare ambienti al chiuso. I fumi tossici del monossido di carbonio potrebbero accumularsi e causare il soffocamento.
• Non lasciare il dispositivo privo di supervisione nelle e in funzione.
• Non utilizzato mai il disposativo a una distance inferiore a 2,50 m da pareti, oggetti o edifici.

• Il disposativo può essere conservato in casa solo se la bombola del gas è stata rimossa.

• Per proteggere le mani, si consiglia di indossare quanti adeguati quando si sposta il disposativo.

• I componenti sigillati dal produttore o dal servizio di assistenza ai clienti non devono essere assolutamente modificati dall'utente.
• Non conservare o utilizzare benzina o altri liquidi inflammabili entro 8 metri da quello o da qualsiasi altro dispositivo.
• Non conservare materiali infiammabili nell'alloggiamento inferiore del dispositivo.
• Il consumo di alcol o medicinali con oswana prescrizione medica, ecc. cui compensettere la capacité di assemblare o utilizzare il dispositivo in modo sicuro.
• Non utilizzato il disposativo in ambienti a rischio di esplosione. Assicurarsi che nell'area di utilizzo del disposativo non ci siano materiali altamente inframmabili, benzina o altri gas e liquidi combustibili.
• Il dispositivo non deve mai essere usato dai bambini. Tenere nelle vicinanze del dispositivo.
• Il disposativo non deve essere installato o utilizzato in roulotte o barche.
• Quando si usa il dispositorio, rispettore le norme locali e nazionali applicabili. Contattare i vigili del fuoco della zona per informazioni riguardo ai fuochi all'aperto.
• Quando si usa il dispositorio, prendere le stesse precauzioni di un fuoco all'aperto.
• Non bruciare mai in quello dispositivo combustibili solidi come legna, bricchette di carbone, carbonella, ceppi, legna da ardere, rifiuti, foglie, carta, legno trattato ecc.
• Non apportare alcuna modifica al dispositivo.
• Non utilizzato il disposativo finché non è stato completamente assemblato e tutti i componenti sono fissati e avvitati in modo sicuro.
• Non conservare mai un'altra bombola di gas liquido entro 3 metri dal dispositivo quando questo è in funzione.
• Non usare il dispositivo vicino ad automobili, camion, furgoni o roulotte.
• Non usare il disposativo在整个 tetti o vicino a materiali non protetti e lavorando in luoghi con rami o pesugli pendenti.
• Posizione are il dispositivo all'aperto, su una superficie dura, piatta e non inflammabile, come cemento, rocce o pietra. L'asfalto o il catrame possono essere inadatti a quello scopo.
• Non usare mai il disposativo se quale componente è stato immerso in acqua. Contattare il servizio di assistenza ai clienti o un technician补水ilatorio per far ispezionare il disposativo e far sostituire i componenti, come elementi di controllo o regolatori del gas che sono stati immersi in acqua.
• Non indossare indumenti ampi durante l'utilizzo del dispositorio.
• Non usare il dispositivo quando c'è vento.
• Tenere i cavi di alimentazione lontani dal dispositivo.

• Alcuni componenti del dispositivo sono molto caldi durante e subito dopo l'uso. Non toccare queste superfici finché non si sono raffreddate. Usare guanti daorno resistenti al calore o presine per evitare bruciature.

• I bambini e gli adulti devono essere informati del pericolo rappresentato dalle superfici ci calde del dispositivo e devono tenersi sempre a distance di sicurezza per evitare uszioni e che gli indumenti prendano fuoco.

• Non appendere o pogiare indumenti sopra o vicino al dispositivo.
• I sistemi di protezione che vengono rimossi per la manutenzione devono essere rimontati prima della messa in funzione del dispositivo.
  Non spostare il dispositivo finché non si e raffreddato completeness.
  Non appoggiarsi sul dispositorio quando è accesso o in funzione.
• Utilizzare solo il regolatore della pressione del gas e il tubo contenuti nel volume di consegna. Utilizzare esclusivamente accessori consigliati dal produttore.
• Il disposativo può essere conservato in locali chiusi solo se la bombola del gas viene chiusa, rimossa dal disposativo e stoccata correttamente all'aperto.
• Non scollegare mai la bombola del gas o altri collegamenti del gas quando il disposativo è in funzione.
• Chiudere sempre la valvola della bombola del gas e il regolatore di pressione del gas quando il dispositivo non è in uso.
  Non sedersi sul bordo del dispositivo quando è in funzione.
• Nongettare corpi estranei nel dispositorio quando è in funzione.
• Le pietre laviche divertano molto calde. Tenere bambini e animali domestici lontano dal dispositorio.
• Et extremamente importante che la camera della valvola della canna esterna, i bruciatori e i condotti di ricircolo siano tenuti puliti. Prima di agli utilizzato, controllare che il dispositivo non sia sporco.
• Prima di anni utilizzato, controllare che il tubo del gas non sia danneggiato o usurato. Se il tubo è danneggiato, tagliato o crepato, deve essere sostituito prima di tornare a utilizzare il dispositivo. Il tubo deve essere sostituito solo con un tubo raccomandato dal produttore.
• Rimuovere le pietre laviche dal dispositivo prima di agli utilizzato. Ispezionare i bruciatori e i loro componenti. Se sono sporchi, pulirli con una spazzola morbida e una soluzione di sapone. Ispezionare ancHE le aree intorno ai bruciatori. Sporcizia e corpi estranei, come ragnatele o nidi, devono essere rimossi. Se i bruciatori sono danneggiati, devono essere sostituiti prima di tornare a utilizzare il dispositivo.
• Il gruppo bruciatore può essere sostituito solo con un gruppo bruciatore raccommando dal produttore. Posizione are il tubo fl essibile in modo tale da non correre il rischio di inciamparci.
• Assicurarsi che il tubo non si trovi tra la bombola del gas e il disposativo.
• Prima dell'installazione, assicurarsi che le condizioni di fornitura locali (tip e pressione del gas) siano compatibili con i requisiti del disposativo.
• Il dispositorio deve essere allacciato nel rispetto delle norme nazionali.
• Ogni affl usso d'aria deve essere conforme alle norme nazionali.

AVVERTENZA

Rischio di incendi ed esplosioni! Se le norme nazionali lo richiedono, è necessario sostuire il tubo fl essibile.

Avvertenze per l'uso di gas propano (gas liquido)

• Il gas liquido è infammabile e pericoloso se gestito in modo improprio. Tenere sempre presenti le proprieta del gas propano e leggere le rispettive istruzioni prima di utilizzato un prodotto con gas liquido.

Proprietà del gas propano: inflammabile, esplosivo sotto pressione, più pesante dell'aria e si deposita in poze ad altezzeasse. Nella sua forma naturale, il gas propano non ha odore. Per fini di sicurezza, di solito viene aggiunto una sostanza odorosa. Il contatto diretto della pelle con il gas propano cui causare uszioni. Il gas propano è altamente inflammabile e pericoloso se gestito impropriamente.

Istruzioni di sicurezza per la gestione delle bombole di gas liquido

• Conservare le bombole del gas all'aperto in luoghi ben ventilati e fuori alla portata dei bambini. Non può essere utilizzato in edifici, garage o altri ambienti al chiuso.
• Le bombole di gas scollegate dal dispositivo devono avere dei tappi per la valvola con filettatura installati in modo permanente e non devono essere collocate in edifici, garage o altre aree al chiuso.
• Non utilizzato assolutamente una bombola del gas con alloggiamento, valvola, collo o basamento danneggiati.
• Le bombole di gas ammaccate o arrugginite possono essere pericolose e devono essere ispezionate dal fornitore di propano responsabile prima dell'uso.
• La bombola di gas liquido deve essere progettata per l'estrazione del vapore.
• La bombola di gas liquido deve essere un collo per proteggere la valvola della bombola di gas.
• Le bombole di gas liquido non devono essere lasciate cadere o maneggiate penza cura.
• Non conservare mai le bombole di gas in luoghi dove si possono raggiungere temperature superiori a 50°C .
• Non conservare le bombole di gas liquido alla luce diretta del sole o vicino a una fonte di calore o di combustione.
• Non conservare mai le bombole di gas in un'auto o in un bagagliazio riscaldati. Il calore fa augmentare la pressione del gas, causando l'apertura della valvola di sicurezza e la fuoriuscita del gas.
• Posizione are il tappo antipolvere sull'uscita della valvola della bombola del gas quando Questa non è in uso. Utilizzato solo il tipo di tappo antipolverere segnato con la valvola della bombola del gas. Tappi di tipologie diverse sono causare perdite di gas propano.

• Non conservare mai le bombole di gas di riserva sotto o vicino al disposativo.

• Assicurarsi che le bombole di gas liquido siano riempite sono a un massimo dell'80% del volume totale.

• Se non si seguono esattamente leindicazioni di cui sopra,possono risultare danni a cose e/o persono o addirittura la morte.
• Le bombole di GPL devono essere riempite solo da un rivenditore di gas liquido certificato.
• Il regolatore di pressione del gas è impostato sulla pressione del rispettivo Paese. La pressione di uscita del regolatore corrisponde alla pressione del gas del rispettivo Paese.
• Non tentare mai di collegare quello dispositivo all'impianto GPL, autonomo di una roulotte, di un camper o di una casa.
• Percollegare il disposativo a una bombola di gas liquido, utilizzare sempre il tubo flessibile e il regolatore di pressione del gas inclusi in segna. Non collegare assolutamente quello disposativo a una fonte di gas liquido priva di regolazione.
• Per pezioni di ricambio, rivolgersi al servizio di assistenza ai clienti.
• La valvola della bombola del gas deve essere aperta o chiusa solo manually. Non usare mai attrezzi a tal fine. Se la valvola non può essere girata a mano, non tentare di ripararla autonomamente. Contattare un technician del gas certificato. L'uso di forza o tentativi di riparazione possono causare incendi ed esplosioni.

Note sul collegamento della bombola del gas al disposito

• Utilizzare esclusivamente le tipologie di gas e bombole consigliate dal produttore.
• Il disposativo è dotato di un regolatore di pressione, di un tubo del gas di gomma flessibile e di morsetti conformi alle norme nazionali in vigore nel Paese di destinazione.
• Il dispositorio deve essere dotato di un regolatore di pressione omologato (approvato per una temperatura operativa di almeno 50°C ) secondo la norma EN (v. le informazioni sulla pressione del gas necessaria nel capitolo "Specifiche del gas" e la descrizione del collegamento del regolatore di pressione del gas all'entrata e all'uscita secondo le norme nazionali vigenti nel capitolo "Installazione") e di un tubo flessibile secondo la norma EN 16436-1 (con un diametro interno adeguato, corrispondente al collegamento all'entrata del gas secondo le norme nazionali vigenti) con una lunghezza massima di 3 m e APPROVATO per una temperatura operative di almeno 60°C ). Sostituire il regolatore di pressione, il tubo di gomma flessibile e le fascette solo con pezzi di ricambio raccomandati dal produttore. Il regolatore di pressione dovrebbe essere sostituito almeno anni.
• Maneggiare con cura il tubo flessibile. Assicurarsi di non attorcigliarlo o piegarlo. Non usare mai un regolatore di pressione danneggiato.
• Non collegare mai il dispositorio a una fonte di gas non regolata (l'uso di un regolatore di pressione del gas è obbligatorio).

• Quando il dispositorio non è in uso, girare la valvola della bombola del gas su "OFF".

• Il tubo flessibile deve essere inserto con attenzione nel vano della bombola del gas. Assicurarsi di non attorcigliarlo.

• Dopo aver collegato una bombola di gas, eseguire sempre una prova di tenuta dei collegamenti del gas utilizzando una soluzione di sapone. Se si formano delle bolle, c'è una perdita. Non utilizzato il dispositovo fino a quando non è stata riparata la perdita. Non eseguire mai una prova di tenuta con una fiamma libera! Questo è severamente vietato e molto pericoloso!
• Sostituire le bombole del gas solo in luoghi ben ventilati all'aperto e a una distanza sicura da fonti di ignizione.

VOLUME DI CONSEGNA

IT

1	Alloggiamento del dispositivo	1 pz. 9 Ad	Attatore 1 pz.
2	Protezione 1 pz. 10			Regolatore di controllo
3	Termocoppia 1 pz. 11			Dispositivo d'accensione
4	Perno di accensione 1 pz.	12 Cavo di messa a terra 1 pz.
5	Tubo ondulato 1 pz. 13 Pietre laviche	1 pacco
6	Valvola del gas 1 pz. 14 Copertura in PVC	1 pz.
7	Bruciatore	1 pz.	15	Batteria (AA)
8	Tubo flessibile del regolatore di pressione	1 pz.

INSTALLAZIONE

Informazioni sulla sicurezza

• Utilizzare solo il regolatore della pressione del gas e il tubo contentuti nel volume di consegnà. I pezzi di ricambio devono essere ottenuti direttamente dal produttore. Si prega di contattare il servizio di assistenza ai clienti.
• Controllare il bruciatore prima diMETTERE in funzione il dispositivo. Se c'è quali danno, non usare il dispositivo. Contattare il servizio di assistenza ai clienti se è necessario riparare o sostuire il bruciatore o altre parti del dispositivo.

Note per l'installazione

Note: seguire tutti i passaggi dell'installazione per assemblare correttamente il dispositivo. Assicurarsi che la valvola della bombola del gas sia in posizione "OFF". Non tentare di assemblare il dispositivo sono gli attrezzi adatti.

• Tenere i materiali inflammabili a una distance minima di 1,50 m dal lato superiore e di 1,20 m su tutti i lati del dispositorio.

• Quando si gira la bombola, assicurarsi che il tubo del gas sia in posizione diritta durante l'uso. In caso contrario, il tubo potrebbe sciogliersi e causare un incendio.

Collegare la bombola del gas nel dispositorio

Assicurarsi che la manopola di controllo dell'alimentazione del gas sia in posizione "OFF" prima di iniziare il montaggio.

IT

Girare la valvola della bombola in senso orario per

(1) interrompere l'afflusso di gas.
(2) Girare la manopola in senso orario solo manualmente.

Assicurarsi che la manopola sia posizionata correttamente.

Collegare l'estremità del tubo alla valvola del gas con una chiave, assicurandosi che sua ben stretto in modo da non far fuoriuscire il gas.

Inserire la batteria

Rimuovere il cappuccio di gomma dell'accenditore elettronico svitandolo. Far scorrere la batteria nel suo alloggamento. Assicurarsi che il polo positivo della batteria sia rivolto verso l'esterno. Poi riavvitare il tappo di gomma dell'accenditore elettronico.

Posizonare le pietre laviche

Versare le pietre laviche alla confezione nel braciere.

Note sull'utilizzo delle pietre laviche

• Non accendere o usare il bracci e gas se le pietre laviche sono bagnate. Assicurarsi che le pietre laviche siano completamente asciutte prima di accendere la fi amma. Altrimenti, il calore potrebbe causare crepe sulle pietre laviche.

ATTENZIONE

Pericolò di lesioni! Mantenere una distance suffici ciente dal disposativo per 20 minuti dopo la prima accensione, dato che le pietre laviche essere espulse e causare lesioni. Buttare via tutte le pietre laviche espulse.

UTILIZZO

Prova di tenuta

Prima di effettuare una prova di tenuta, assicurarsi che non possano formarsi scintille e di trovarsi in un'area esterna spaziosa.

Collegare la bombola di propano al regolatore di pressione del gas e portare la valvola del dispositivo in posizione "OFF". Spruzzare o sfregare una soluzione di sapone su tutti i collegamenti. Accendere l'alimentazione del gas. Se appaiono delle bolle su uno dei collegamenti, potrebbe esserci una perdita. Se si sente odore di gas o si rileva una perdita, chiudere la valvola del gas, scollegare la bombola dal dispositivo e non uso li nché la perdita non è stata riparata.

Non utilizzato il bracci e gas alla aver controllato il tubo del gas. Se ci sono segni di usura, è necessario sostituire il tubo.

Note sull'utilizzo

Pietre di pomice/pietre laviche/vetro lavico possono essere espulsi con violenza quando si accende il dispositivo e colpire i presenti in faccia. Tenersi a distanza dal dispositivo per i primi 20 minuti dopo l'accensione.

La fi amma dovrebbe avee un colore giallo/blu ed essere tra i 5-25 cm di altozza. Attendere 50 minuti dopo lo spegnimento della fi amma prima di mettere sul dispositivo un coperchio (se disponibile) o una copertura protettiva.

Accensione (accendere la fiamma)

1. Assicurarsi che la manopola sia in posizione "OFF".
2. Aprire lo sportello e girare lentamente la valvola della bombola in senso antiorario per aprirla.
3. Chiudere lo sportello dell'alloggiamo del dispositivo.
4. Tenere premuto il tasto di accensione elettronica sono quando si formano delle scintille. Continuare a tenere premuto il tasto di accensione.
5. Premere la manopola verso il basso e ruotarla sulla posizione "HIGH". Tenere premuta la manopola per altri 15 secondi per permettere al gas di fluire.
6. Se la fiamma non si accende dopo alcuni secondi, rilasciare la manopola e portarla in posizione "OFF". Attendere 5 minuti per permettere al gas di dissiparsi e ripetere i passaggi 4 e 5.
7. Una volta che il fuoco si è acceso, l'intensità della fiamma può essere regolata con la manopola. "LOW" è la posizione più Bassa e "HIGH" è la posizione più alta.

Spegnimento (specnere la fiamma)

1. Ruotare la manopola in senso orario sono alla posizione "HIGH". Lasciare che la manopola risalga e poi girarla ulteriormente in posizione "OFF".
2. Chiudere la valvola della bombola se il dispositivo non viene utilizzato per un periodo di tempo prolongato.

PULIZIA, MANUTENZIONE E STOCCAGGIO

Note: scollegare sempre la bombola del gas dal dispositorio prima di effettuare qualsiasi intervento di manutenzione.

• Conservare il dispositivo al chiuso durante i mesi invernali. Evitando temperature estremamente frede si prevengono danni dovuti al gelo.
• Assicurarsi che non ci siano materiali inflammabili all'interno del dispositivo. Controllare che il bruciatore non abbia ostruzioni visibili e mantenere il vano della bombola del gas privo di sporcizia.
• Rimuovere lo sporco leggero e la terra con una spazzola morbida non appena dispositivo e pietre laviche si sono raffreddati completeness. Strofinarli con un panno morbido.
• Condizioni climatiche estreme sono possono causare macchie ostinate, scolorimento e ruggine. Se le polveri o le soluzioni detergenti entrano in contatto con i componenti verniciati o in plastica del dispositorio sono risultare danni permanenti.
• Assicurarsi che il disposativo non sia esposto ai raggi solari diretti durante lo stoccaggio. Togliere la bombola di gas dal suo vano se il disposativo viene stoccato al chiuso.
• I pezzi di ricambio non raccomandati dal produttore posso danneggiare il dispositivo e invalidare la garanzia.
• Se si desidera, copire il disposativo per proteggere le superfici esterne e prevenir la formazione di residui nei condotti dell'aria.

Nota: attendere che il dispositivo si sua raffreddato prima di coprirlo.

RICERCA E CORREZIONE DEGLI ERRORI

Note: se i seguenti passaggi per la risoluzione dei problemi non dovessero avere successo, si prega di contattare il servizio di assistenza ai clienti per supporto tecnico.

Problema Possibile causa	Solutazione
Il bruciatore non si accende quando si preme l'acceditore.	L'elettrodo e il bruciatore sono bagnati.	Asciugare entrambi con un panno.
	La batteria dell'acceditore è scarica o insertita al contrario.	Sostituire la batteria o inserirla correttamente. Assicurarsi che la copertura di plastica protettiva sia stata rimossa.
	Il perno di accensione è rotto.	Contattare il servizio di assistenza ai clienti per pezzi di ricambio.
	Il perno di accensione è sporco.	Controllare se ci sono residui sul perno di accensione o sulla termocoppia. Se c'è dello sporco, pulire accuratamente l'area.

Problema Possibile causa Soluzione
Il bruciatore non si accende nemmeno con un fiammiferro.	Nessun flusso di gas. Controllare se la bombola del gas è vuota. Sostituire la bombola del gas se è vuota. Altrimenti, vedere il problema "Calo improvviso della pressione del gas".
	Il dato di raccordo e il regolatore di pressione del gas non sono completamente collegati.
	Flusso di gas bloccato. Controllare se il tubo è attorcigliato.
	Ragnatele o nidi di insetti nell'ugello Venturi.
	Le aperture del bruciatore sono bloccate o ostruite.

Problema Possibile causa	Soluzione
Il braciere a gas genera un sacco di fumo nero durante l'uso.	Il tubo del gas è piegato.	Assicurarsi che il tubo non si trovi tra la fonte di gas e il dispositivo.
	La fiamma è bloccata sulle aperture del bruciatore.	Assicurarsi che i collegamenti del gas delle aperture del bruciatore siano libero e che non ci siano pietre laviche su di esse, in modo che la fiamma possa bruciare sono ostacoli.
	Il vano di miscelazione della linea del bruciatore è bloccata o intasata.	Pulire il vano di miscelazione davanti ai fori di ventilazione.

IT

Problema Possibile causa Soluzione
Calo improvviso della pressione del gas o riduzione dell'altezza della fiamma	Non c'è gas. Controllare il livello del gas nel serbatoio del gas liquido.
	La protezione da flusso eccessivo potrebbe essere stata attivata.	Girare la manopola di controllo in posizione "OFF", attendere 30 secondi e riaccendere il dispositivo. Se l'altezza della fiamma è ancora ridotta, resettare la protezione da flusso eccessivo girando la manopola di controllo e la valvola della bombola del gas in posizione "OFF". Scollegare il regolatore di pressione del gas dal dispositivo. Ruotare la manopola di controllo in posizione "HIGH". Aspettare almeno 5 minuti. Ruotare poi la manopola di controllo in posizione "OFF" (spento). Ricollegare il regolatore di pressione del gas al dispositivo. Effettuare una prova di tenuta. Ruotare lentamente la valvola della bombola del gas in posizione "ON" (acesso). Aspettare 30 secondi e poi premere l'acceditore.
Problema Possibile causa	Soluzione

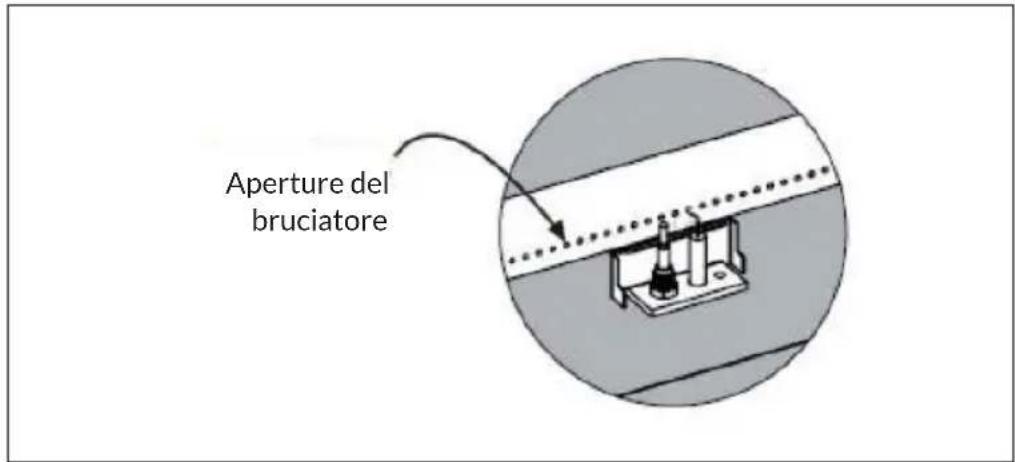

Fiamma irregularare; la fiamma non emerge dall'apertura del bruciatore in tutta la sua lunghezza.	Le aperture del bruciatore sono bloccate o ostruite.	Pulire le aperture del bruciatore inserendo una graffiti piegata in agli aperture per assicurarsi che non siano bloccate.Notā: assicurarsi che il bruciatore non sia acceso e che si via raffreddato a sufficientza prima di toccarlo.
Le fiamme si spengono.	Vento forte o a raffiche	Aumentare l'altezza della fiamma girando la manopola di controllo in posizione "HIGH".
	Poco gas. Sostituire la bombola del gas o farla ricaricare.	Vedere il problema "Calo improvisario della pressione del gas".
	La valvola di flusso eccessivo è stata attivata.
La fiamma sembra perdere calore quando fa freddo (sotto i 10 °C).	Si è formato del ghiaccio all'esterno della bombola perché il processo di evaporazione è troppo basso.	Ruotare la manopola di controllo e la valvola della bombola del gas in posizione "OFF". Sostituire la bombola del gas con un'altra e continuare la procedura. Conservare la bombola di riserva in una zona ben ventilata e fuori alla portata dei bambini.

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confazione segnala che questi prodotti non sono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'aministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentiazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persona da seguenze negative.

Importatore per la Gran Bretagna:
