MANUALE UTENTE Fiamme Camino Blumfeldt

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 75

Informazioni generali 79

Installazione 79

Montage 82

Utilizzo 83

Pulizia e manutenzione 90

Ricerca e correzione degli errori 90

Importatore per la Gran Bretagna:

Numero articolo 10036080
Dimensioni del prodotto 580x380x1334 mm
Dimensioni dell'apertura del bruciatore 130x28 mm
Peso netto 38 kg
Combustibile previsto 95 % C2H5OH
Capacità massima del bruciatore 1,15 L
Capacità totale di combustibile del dispositivo	1,2 L
Consumo di combustibile 25,1 g/h
Potenza termica 0,187 kW
Volume minimo della stanza consigliato 75 m3
1 Utilizzare il dispositivo solo a scopo decorativo e domestico.2 Leggere le istruzioni prima dell'installazione e della messa in funzione.3 Il dispositivo è conforme alla normativa EN16647.4 Usare solo combustibile con una concentrazione alcolica di almeno 95%.5 Usare il dispositivo solo in locali ben ventilati e con dimensioni minime di 75 m3.6 Non versare il combustibile in un dispositivo bollente o in funzione.7 Non sovra riempire il dispositivo e asciugare con cautela il combustibile versato, prima di accenderlo.8 Usare il dispositivo solo in locali privi di correnti d'aria.9 Non accendere il combustibile finchè il dispositivo è bollente.10 Non spostare il dispositivo mentre è in funzione.11 Non lasciare bambini o animali domestici incustoditi vicino a un dispositivo in funzione.
Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

AVVERTENZE DI SICUREZZA

Nota: i bambini non possono usare il dispositivo!

Indicazioni per il combustibile

L'etanolo è un liquido infiammabile e rappresenta un pericolo reale se non viene utilizzato nel totale rispetto delle istruzioni e delle avvertenze di sicurezza. Conservare il combustibile fuori dalla portata di bambini e animali domestici. Non permettere ai bambini di toccare il camino, i suoi accessori o combustibili.

Misure di primo soccorso in caso di emergenza

• Occhi: sciacquare immediatamente l'area interessata con acqua.
  Sciacquare gli occhi per almeno 15 minuti. Rivolgersi subito a un medico. Indumenti sporchi vanno lavati prima di essere indossati nuovamente.
• Ingestione: se la persona interessata è cosciente ed è in grado di deglutire, farle bere acqua o latte per diluire il combustibile. Non farle prendere qualcosa per via orale se è svenuta o ha dei crampi. Rivolgersi subito a un medico. Indurre vomito solo su indicazione del dottore o del centro antiveleni.
• Pelle: lavare la pelle con acqua e sapone per almeno 15 minuti.
• Inspirazione: portare la persona interessata all'aria aperta. Se ha smesso di respirare praticare subito la respirazione bocca a bocca e chiamare il pronto intervento.

Gestione e conservazione del combustibile

• Tenere l'etanolo lontano da calore, scintille, fiamme libere e fonti di innesco.
• Non conservare l'etanolo ai raggi solari diretti e assicurarsi che non si riscaldi. Custodire il combustibile in un luogo fresco e asciutto.

Nota: se il combustibile viene conservato in un luogo molto freddo, può essere difficile accenderlo. Procedere al riempimento a temperatura ambiente.

Misure di sicurezza particolari

Non versare mai il combustibile direttamente nel fuoco.	Non versare mai il combustibile su superfici bollenti.	Non appoggiare oggetti sul braciere.
Evitare correnti d'aria. Non soffiare nel fuoco. Non toccare il fuoco.
Non posizionare il dispositivo vicino a oggetti infiammabili.	Tenere a portata di mano un estintore adeguato.	Rispettare assolutamente le avvertenze relative al combustibile.
Tenere a portata di mano una coperta antifiamma.	Non inspirare vapori. Arieggiare a sufficienza.	Fumare e fiamme libere sono vietati vicino al dispositivo.

AVVERTENZA

Pericolo di soffocamento! Il fuoco prende l'aria che si trova nel locale in cui viene usato. La stanza, dove viene installato il camino, deve essere ben ventilata e ricevere un apporto suffi ciente di aria fresca. Non installare o usare il camino in cantine non ventilate o in locali con chiusure ermetiche.

• Sorvegliare sempre un camino acceso o caldo.
• Tenere bambini e animali domestici lontano dal dispositivo. I bambini non possono usare il camino.
• Non usare il dispositivo in locali in cui ci sono serbatoi di ossigeno o vapori infi ammabili.
• Non usare il dispositivo se ci sono persone in casa o nella stanza che hanno diffi coltà di respirazione.
• Non utilizzare il dispositivo in locali stretti, dato che la fi amma consuma ossigeno.
• Non aprire mai una bombola di combustibile vicino a una fi amma libera, perché potrebbe prendere fuoco.
• Non spostare il camino quando è acceso o è ancora caldo.
• Dopo aver riempito il camino rimettere il tappo sulla bombola e allontanarla dalla zona del camino prima di accenderlo.
• Il vetro diventa caldo e rimane bollente per un certo periodo anche dopo lo spegnimento della fi amma. Non toccare in alcun caso le superfi ci di vetro. A causa delle temperature elevate delle superfi ci, tenere lontano dal dispositivo bambini, animali domestici, indumenti, tessuti e mobili.
• Utilizzare solo accendini lunghi per accendere il camino. Tenere viso, corpo e oggetti lontano dal camino. Distendere il braccio con l'accendino in mano, tenendolo lontano dal corpo, e accendere il fuoco.
• Non ostacolare in alcun modo le fi amme.
• Non utilizzare il dispositivo per cucinare.
• Lasciar raffreddare il camino per almeno 15-20 minuti prima di toccarlo, spostarlo o di aggiungere combustibile.
• Rispettare le stesse misure di sicurezza che si applicherebbero a dispositivi con fi amma libera (bracieri, griglia e altri prodotti con fi amme libere).

In caso di emergenza chiamare il 112. Spegnere il fuoco con un estintore al biossido di carbonio e chiudere la camera di combustione per soffocare completamente le fi amme. Posizionare l'estintore a un massimo di 30 cm dal dispositivo.

• Questo manuale è parte integrante del dispositivo. Utilizzare il dispositivo solo a scopo decorativo e domestico.
• Assicurarsi che la parete, il tavolo o il pavimento su cui si posiziona il dispositivo possano sopportarne il peso.
• Non coprire o modifi care le fessure di ventilazione.
• Non poggiare oggetti infi ammabili sul dispositivo.
• Procurarsi un estintore adatto, una coperta antifi amma e assicurarsi che gli strumenti di estinzione si trovino sempre nel raggio di 1 metro dal dispositivo.
• Non utilizzare il dispositivo in ambienti con correnti d'aria.
• Rispettare le normative locali.
• Usare il dispositivo solo in locali ben ventilati.
• Non accendere il dispositivo se è ancora bollente.
• Non modifi care la struttura del dispositivo.
• Utilizzare solo pezzi di ricambio approvati dal produttore.
• L'utilizzo di diversi dispositivi è permesso solo se la potenza è minore o uguale a 4,5 kW/h e si garantisce ulteriore ventilazione nel locale.
• Prima di accendere il dispositivo rimuovere il combustibile traboccato.
• Dopo aver aggiunto carburante, controllare se il vano del combustibile è troppo pieno. Se è così, rimuovere il combustibile in eccesso.
• Il dispositivo non è adatto all'uso continuato.
• Utilizzare solo il combustibile specifi cato dal produttore.
• Conservare il combustibile in un luogo resistente al fuoco.

ATTENZIONE

Pericolo di ustioni! Il camino e le superfi ci diventano estremamente caldi durante l'uso. Non toccarlo e tenere bambini e animali domestici lontano dal dispositivo.

INFORMAZIONI GENERALI

I camini a bioetanolo sono la soluzione ecologica per un fuoco vero, senza necessità di aggiungere un comignolo o un'alimentazione del gas. Adatto per case senza comignoli. Tutti i nostri camini sono privi di ventilazione, fumo e cenere. Così non servono comignoli o gas. I nostri camini sono progettati in acciaio inox e/o acciaio nero moderno. Con il nostro camino è possibile creare un ambiente caldo, raccolto e rilassante.

I camini a bioetanolo possono essere sistemi in qualsiasi luogo della casa. Si possono godere dei vantaggi di un vero fuoco senza dover installare un comignolo. Dato che il bioetanolo brucia senza lasciare residui, nella maggior parte dei casi basta aprire la finestra per far entrare l'aria se il locale è abbastanza grande.

Prima di mettere in funzione il dispositivo, leggere attentamente il manuale d'uso e conservarlo in un luogo sicuro. Ricordarsi di accludere il manuale d'uso se il dispositivo dovesse cambiare proprietario.

INSTALLAZIONE

• I camini indipendenti e i dispositivi da tavolo devono essere sistemi in un luogo sicuro, piano, stabile e non infiammabile.
• I camini a parete devono essere montati su una parete piana, resistente e stabile con rivestimento non infiammabile secondo le istruzioni.
• I camini da incasso devono essere installati in un vano non infiammabile.

(1) Questo camino funziona con bioetanolo, che ha un punto di infiammabilità basso ed è volatile. Prima di installare il dispositivo rivolgersi a un installatore qualificato per verificare l'ambiente.
(2) L'installazione avviene sulle basi di questo manuale d'uso.
(3) La zona attorno al camino (50-60 cm) deve essere ricoperta con materiale resistente al calore.
(4) Assicurarsi che il camino da tavolo/indipendente si trovi su un tavolo/un pavimento piano dove non viene toccato quando si cammina. Tenere i bambini lontano dal camino.
(5) Assicurarsi che il bruciatore non sia esposto a vento forte.

Installazione indipendente

• Il camino indipendente è completamente assemblato. Non è quindi necessario montarlo.
• Assicurarsi che il camino sia sufficientemente stabile. Per verificare ciò occorre che sia assolutamente diritto. Munirsi di una livella per procedere al controllo. In caso contrario l'etanolo potrebbe fuoriuscire.
• Posizionare il camino su una base resistente al fuoco e al calore.
• Inserire il bruciatore a bioetanolo nel camino.

Note per l'installazione

- Il camino a etanolo consuma l'aria che si trova nel locale in cui viene usato. Le stanze devono essere ben ventilate e ricevere un apporto sufficiente di ossigeno e aria fresca (ciò significa che bisogna lasciare le finestre leggermente aperte se il locale non è arieggiato).

- Si consiglia vivamente di non tenere acceso più di un caminetto contemporaneamente in un locale.

Nota: sorvegliare sempre le fiamme libere!

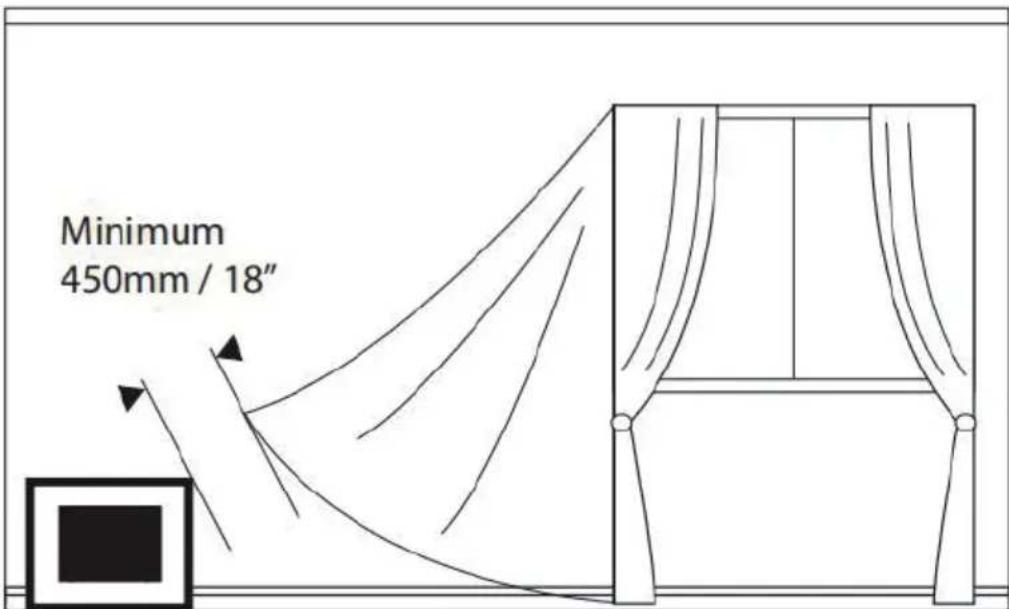

- Non usare il dispositivo vicino a coperture per finestre, tende o altri materiali o tessuti appesi liberamente. Assicurarsi che il camino si trovi a una distanza di almeno 1,5 m. Attenzione: un colpo di vento può far sventolare i tessuti leggeri verso il camino.

- Si consiglia caldamente l'utilizzo di laccetti per tende.

• Non posizionare materiali infiammabili entro 1 m dal dispositivo e assicurarsi che tale distanza venga rispettata anche per gli oggetti/mobili infiammabili.
• Accertarsi che il dispositivo venga installato su una superficie refrattaria.
• Evitare correnti d'aria o movimenti che causano correnti nella stanza in cui si usa il camino.
• Non usare il camino vicino a climatizzatori o a impianti di ventilazione.
• Si sconsiglia l'uso del camino in locali con una costante ed elevata concentrazione di umidità.
• Se si usano pietre o legnetti decorativi in ceramica, accertarsi che non vadano a finire nella fiamma. La decorazione deve essere sistemata solo attorno alla fessura di ventilazione e deve essere di materiale ignifugo.
• Sostituire la decorazione solo quando si è raffreddata completamente.

Nota: durante il funzionamento le decorazioni e il vetro possono raggiungere una temperatura tra i 90 e 140 °C. Con il dispositivo scorrevole si arriva fino a 200 °C.

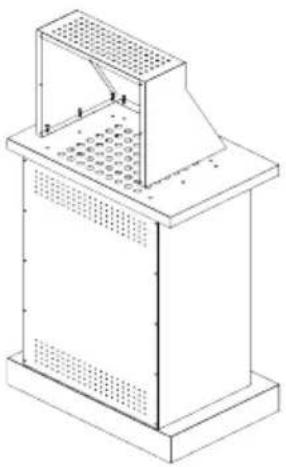

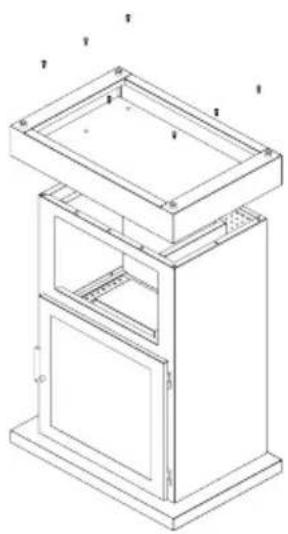

MONTAGGIO

Nota: il pezzo inferiore, la parte superiore e posteriore del camino a etanolo sono imballati separatamente. Montarlo come descritto di seguito.

123
Montare il pezzo inferiore all'alloggiamento principale con 6 viti (M6).	Montare la parte superiore all'alloggiamento con 9 viti (M6).	Montare dal retro la parte posteriore alla parte superiore con 7 viti (M4).

UTILIZZO

Note sul combustibile

Nota: l'etanolo non è contenuto nella consegna e deve essere comprato separatamente presso un grande magazzino del fai da te oppure un rivenditore di carburanti.

• Conservare il combustibile per il camino in un luogo sicuro e al riparo dalla luce.
• Usare bioetanolo al 95 %, che viene raffinato dalle piante.

Nota: usare esclusivamente bioetanolo come combustibile.

• Non conservare più di 5 litri di liquido infiammabile a casa propria.
  • Assicurarsi che i contenitori di combustibile siano ben chiusi.
• Tenere bambini e animali lontano dal combustibile.
• Non esporre il bruciatore e il combustibile al calore come ad esempio ai raggi solari diretti o al riscaldamento centralizzato.
• Non fumare assolutamente quando si usano combustibili.

Note sull'utilizzo

• Riempire ogni bruciatore con bioetanolo per 2/3 al massimo.
• Non versare combustibile su una fiamma libera o in un bruciatore bollente. Aspettare almeno 15 minuti affinché il bruciatore si sia raffreddato.
• Non toccare il camino quando è acceso. Aspettare almeno 15 minuti affinché il camino si sia raffreddato.
• Il dispositivo non è adatto come riscaldamento.
• Assicurarsi di tenere lontano bambini e animali domestici durante e 30 minuti dopo l'utilizzo del camino.

Riempire e accendere il bruciatore

• Aprire il bruciatore tirando la serranda.
• Riempire il contenitore con bioetanolo non oltre i 2/3 della rispettiva capacità del bruciatore.
• Utilizzare un imbuto.
• L'etanolo versato deve essere rimosso con un panno assorbente e la zona interessata deve essere pulita con acqua per evitare un'accensione all'esterno del contenitore del bruciatore.
• Per accendere il bioetanolo sono perfetti gli accendini lunghi o i fi ammiferi lunghi. In caso contrario c'è il rischio di un'esplosione. Non gettare in nessun caso i fi ammiferi usati nel bruciatore.
• Se la fi amma non si accende, ripetere il procedimento di accensione finché non brucia uniformemente.
• Dopo che la fi amma si è spenta, attendere almeno 30 minuti prima di riutilizzare il camino. In caso contrario c'è il rischio di un'esplosione.
• All'inizio la fi amma arde piano ed è piccola. Ci possono volere 15 minuti prima di raggiungere la temperatura e l'altezza ideale della fi amma.

ATTENZIONE

Pericolo di incendio! Durante l'accensione assicurarsi sempre che il camino si trovi su una base o piastrella di ceramica resistente al calore e al fuoco e non su un tappeto!

ATTENZIONE

Pericolo di incendio! Custodire il combustibile a una distanza sicura (di almeno 1 m) dal camino. Non posizionare l'etanolo davanti al camino. Ricordarsi che l'etanolo brucia sprigionando una fi amma blu ed è diffi cile da vedere. Per questo motivo assicurarsi che il bruciatore sia sempre spento e freddo prima di riempirlo con etanolo.

Nota: conservare il combustibile a temperatura ambiente per facilitare l'accensione.

Riempire il bruciatore

• Non versare combustibile su una fi amma libera!
- Lasciare raffreddare il bruciatore per almeno 15 minuti prima di riempirlo.
- Non aggiungere etanolo fi nché la fi amma brucia o il bruciatore è bollente.

Spegnere la fi amma

• Lasciare bruciare completamente l'etanolo, se possibile. In questo modo si evita che l'alcol resti nel bruciatore e che esploda alla prossima accensione.
• Se si vuole estinguere la fi amma prima che il combustibile si sia consumato del tutto, utilizzare la serranda fornita in dotazione per chiudere la bocca del bruciatore. Attendere ca. 30 minuti fi nché il bruciatore ha raggiunto la temperatura ambiente prima di smaltire il combustibile rimanente.
• Usare esclusivamente gli utensili contenuti nella consegna e non attrezzi di legno o di plastica. Non prenderli a mani nude.
• La valvola deve essere sempre completamente aperta durante l'uso, in modo tale che non si possa formare la pressione all'interno del bruciatore.

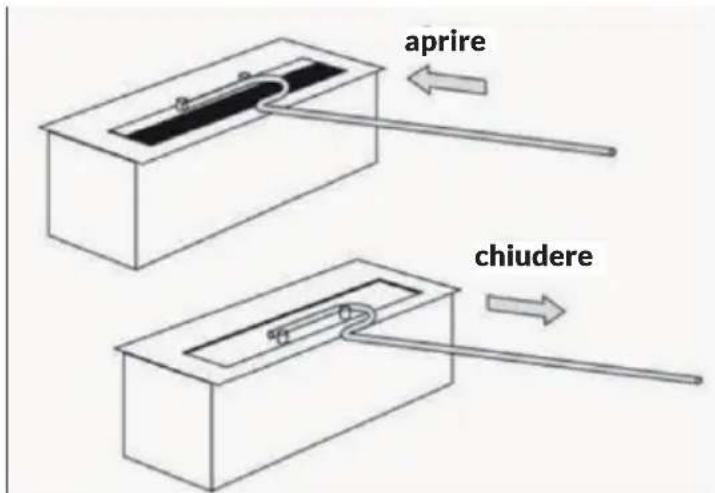

• Per estinguere il fuoco tirare velocemente la serranda sul lato frontale del bruciatore. Se il fuoco non dovesse spegnersi, riaprire la serranda e ripetere il procedimento.

aprire chiudere

ATTENZIONE

Pericolo di incendio! Non cercare di estinguere la fi amma con dell'acqua!

Conservazione di combustibili

Conservare sempre i combustibili in una zona ignifuga.

Indicazioni in caso di emergenza

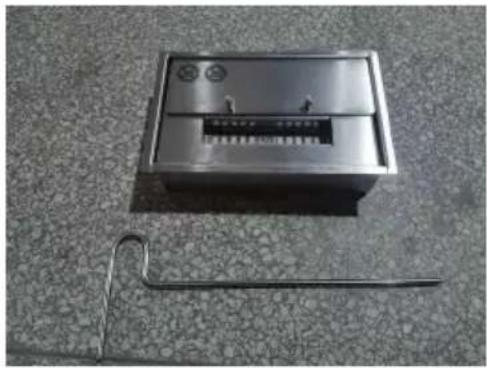

Nota: lo spegnifiamma deve trovarsi sempre in prossimità del dispositivo per fare in modo di poter spegnere la fiamma in caso di necessità.

Spegnere la fiamma nel contenitore del bruciatore con uno spegnifiamma come nella figura sotto indicata.

Assicurarsi che la fiamma si sia spenta completamente nel bruciatore.

Bruciatore

Il bruciatore ha la seguente potenza con chiusura massima dell'aria: il fuoco brucia per circa 4 ore o più (a seconda del combustibile). Si può allungare la durata riducendo l'altezza della fiamma regolando la farfalla. Il bruciatore estraibile si trova nel camino. Adottare misure di sicurezza quando si sposta il dispositivo. Eseguire sempre una prova di tenuta prima di accendere il camino.

Capacità normale:

• Contenitore del bruciatore da 1,5 l + spegnifiamma
• Contenitore del bruciatore da 2,0 l + spegnifiamma
• Contenitore del bruciatore da 2,5 l + spegnifiamma

Avvertenze sull'utilizzo del bruciatore

• Non toccare la superficie calda!
- Non versare altro combustibile mentre la fiamma brucia. Potrebbero insorgere gravi ustioni.
- Utilizzare lo spegnifiamma contenuto nella consegna per regolare/estinguere la fiamma.
- I liquidi vicino al contenitore del bruciatore possono causare fiamme improvvise. Lasciarlo raffreddare per almeno 15 minuti prima di riempirlo.
- Non conservare oggetti leggermente infiammabili vicino al contenitore del bruciatore.
- Non fumare assolutamente quando si usa il combustibile.
- Considerare che il bruciatore può essere riempito con bioetanolo non oltre i 2/3.
- Utilizzare esclusivamente bioetanolo e nessun altro combustibile.
- Usare il dispositivo solo se ad esempio è possibile fornire una ventilazione adeguata lasciando una finestra aperta.
- Non lasciare residui di combustibile nel camino, ma consumarli. Riempire il camino prima del prossimo utilizzo.
- Sorvegliare sempre i bambini.

Usare esclusivamente gli utensili contenuti nella consegna e non attrezzi di legno o di plastica. Non prenderli a mani nude. Se si tira la serranda verso il lato frontale del bruciatore, la fi amma si riduce e la potenza termica diminuisce.

Per estinguere il fuoco, tirare velocemente la serranda sul lato frontale del bruciatore e il fuoco si spegnerà. Se il fuoco non dovesse spegnersi, riaprire la serranda e ripetere il procedimento. Se si spinge la serranda verso il retro del bruciatore, la fi amma si eleva e la potenza termica aumenta.

Dopo aver acceso il camino aspettare circa 15 minuti prima che il bruciatore raggiunga la temperatura d'esercizio effettiva. Quando le fi amme sono vivide e gialle signifi ca che il bruciatore ha raggiunto la temperatura d'esercizio.

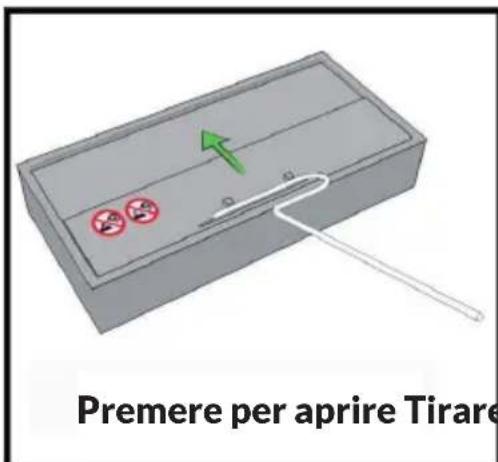

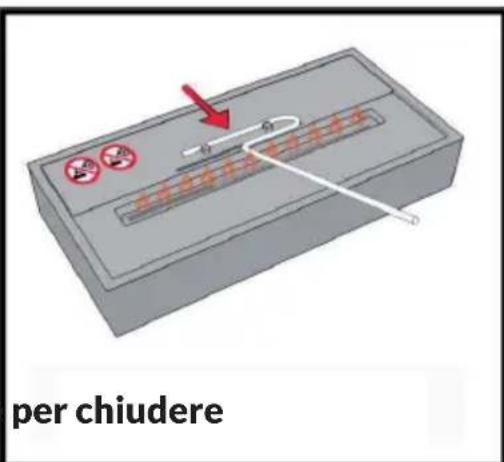

Premere per aprire Tirare

per chiudere

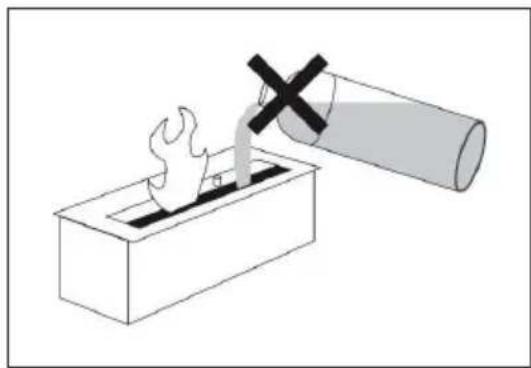

Non riempire il dispositivo mentre è in funzione.

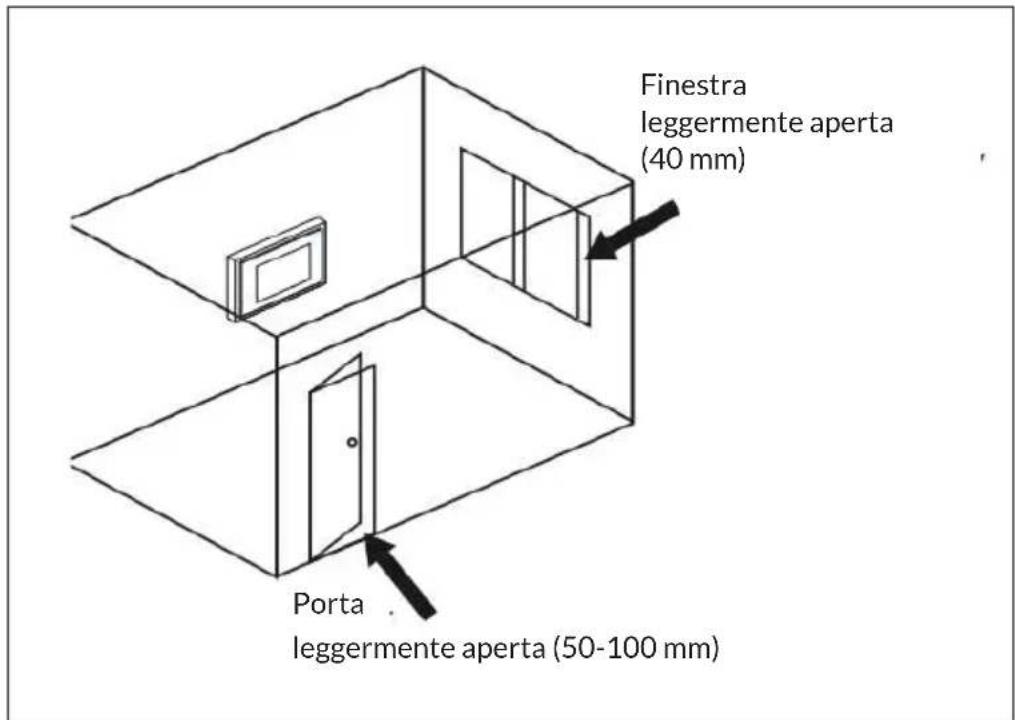

Areare il locale aprendo leggermente porte o finestre.

Finestra leggermente aperta (40 mm) Porta leggermente aperta (50-100 mm)

IT

PULIZIA E MANUTENZIONE

• Il camino e gli accessori devono essere puliti regolarmente. Usare acqua calda e sapone/detergente.
• Le macchie possono essere rimosse con un panno morbido e una miscela di acqua tiepida e una piccola quantità di sapone/detergente. Si raccomanda di pulire l'acciaio inossidabile regolarmente per evitare impurità.
• Non versare acqua nel serbatoio del bruciatore poiché la lana di ceramica all'interno assorbe il liquido.

Nota: non utilizzare mai prodotti chimici, lana d'acciaio o spugne abrasive per la pulizia poiché le superfici in acciaio inossidabile potrebbero graffiarsi. Il produttore non si assume alcuna responsabilità per danni derivanti dall'uso improprio e/o dalla pulizia del prodotto.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa	Soluzione
Formazione di fuliggine	Combustibile sbagliato Usare solo bioetanolo al 100 %.
	L'apertura del bruciatore è coperta da corpi estranei.	Pulire l'apertura e sistemare la decorazione solo attorno alla fessura del bruciatore.
Durata del combustibile troppo breve	Combustibile sbagliato (p. es. gel, alcol)	Usare solo bioetanolo al 100 %.
	Il bruciatore non è completamente pieno.	Spegnere il bruciatore e riempirlo dopo 30 minuti di raffreddamento.
Le fiamme sono troppo alte	Combustibile sbagliato (p. es. gel, alcol)	Usare solo bioetanolo al 100 %.
La fiamma non si spegne quando si chiude il coperchio.	Ciò può capitare con bruciatori grandi, perché il vapore dell'etanolo può passare attraverso la più piccola apertura.	Ripetere più volte e rapidamente il processo di chiusura per interrompere l'alimentazione di ossigeno.
