MANUALE UTENTE ERCTW1 PANASONIC

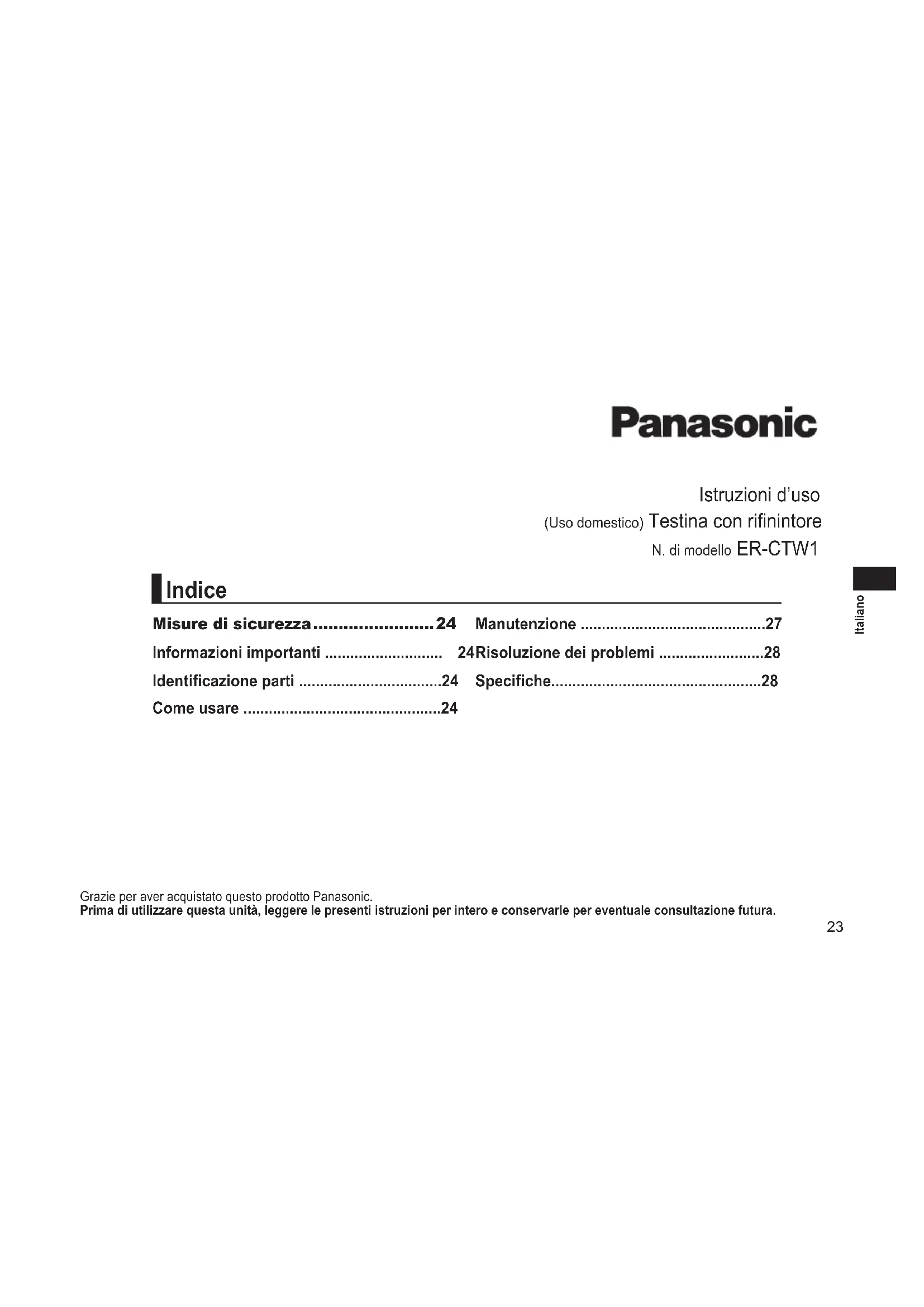

(Uso domestico) Testina con rifinintore

N. di modello ER-CTW1

Indices

Misure di sicurezza 24

Manutenzione 27

Informazioni importanti

24Risoluzione dei problemi 28

Identificazione parti 24

Specifiche 28

Come usare 24

Grazie per aver acquistato quello prodotto Panasonic.

Prima di utilizzare questa unità, leggere le presenti istruzioni per intero e conservarle per eventuale consultrazione futura.

Misure di sicurezza

Assicurarsi di seguire queste istruzioni.

Per prevenire incidenti, lesions o danni alle cose, si prega di seguire le istruzioni sottostanti.

segunte schema indica il grado dei danni causati da un utilizzato improprio.

ATTENZIONE

Indica un rischio potenziale che potrebbe provocare lesioni di minore entità o danni alle cose.

ATTENZIONE

Protezione della pelle

Non premere con forza la lama contro la pelle.
- Non utilizzato l'apparecchio per scopi diversi dal taglio della barba, dei capelli e dei peli del corpo.
Non applicare direttamente le lame sulle orecchie o sulla pelle con imperfezioni (come gonfiori, lesioni o foruncoli).
- Così facendo si possono provocare lesioni alle orecchie o alla delle irregularare.
- Prima dell'uso, verificare che le lame non siano danneggiato o deformate.
- Altrimenti si possono causare lesioni alla pelle.

Informazioni importanti

• Applicare l'olio lubricante alla lama prima e dopo agli uso. (Far riferimento alla pagina 28.)
  La mancata applicazione dell'olio lubricificante cui poto causare i seguenti problemi.
  -L'apparecchio non taglia più.
  -Tempo di funzionamento più breve.
  -Rumore piu forte.

Identificazione parti (Fig. 1)

Testina
① Ingresso acqua
② Segno di individazione altezza di taglio
③ Quadrante (Controllo di regolazione dell'altezza)
④ Scarico acqua
⑤ Lama

Accessori

3 Accessorio pettine [A] (da 1 mm a 10 mm)
Accessorio pettine [B] (da 11 mm a 20 mm)
Accessorio pettine [C] (da 21 mm a 30 mm)
Accessorio pettine per i peli del corpo [D]

Come usare

Pulire l'apparecchio dopo l'uso.

1 Montare la testina sul corpo principale finché non emette un clic.

2 Montare l'accessorio pettine desiderato e regolare l'altezza di taglio secondo le necessità.

• Sicouldutilizzareanchenanza l'accessorio pettine. (Altezza di taglio:0,5 mm circa)
• Non utilizzato l'accessorio pettine sui capelli bagnati. I capelli bagnati potrebbero creare dei ciuffi o aderire alla pelle, divertando dificili da tagliare.
• I settaggi di 10,5 mm e 20,5 mm non sono disponibili.
  Non è possibile regolare l'altezza di taglio dell'accessorio pettine per i peli del corpo. Questo accessorio pettine taglia a una lunghezza di circa 1,5 mm.

3 Attivare l'alimentazione.

Nota

• Il tempo di utilizzato dopo una ricarica completeness è il seguente.

ER-CBL1:70 minut

ER-CBN1:40 minuti

(Calcolo basato su un utilizzo a secco a 20^ - 30^ )

Il tempo di funzionamento può variar e seconda della frequenza di utilizzo e del metod di utilizzo.

Anche se la batteria è scarica, è possibile utilizzato l'unità per 5 minuti dopo aver ricaricato 3 minuti.

(Cio varia in base all'uso.)

Rimozione e montaggio della testina (Fig. 2)

• Assicurarsi che il corpo principale sia spento.
  Rimuovere la testina premendo il tasto di rilascio della testina (a).
• Riporre la testina in posizione eretta dopo averla rimossa.
  Montare la testina sul corpo principale finché non emette un clic.

Rimozione e montaggio dell'accessorio pettine (Fig. 3)

• Fare attentzione a non tagliarsi le mani con la lama.
  Rimuovere l'accessorio pettine alla testina.
  Montare l'accessorio pettine sulla testina finché non emette un clic.

Altezza di taglio stimata

• La lunghezza effettiva dei capelli risulterà leggermente superiore rispetto a quella impostata.

Accessorio pettine [A]

Indicatore	1	*	2	3	4	5		*		*
Altezza di taglio (mm) (valore approssimativo)	1	1,5	2,5	3	3,5	4	4,5	5	5,5

67	89	10
66	57	7.5	8	8.5	99	510

Accessorio pettine [B]

Indicatore	11	*	12	13	14		*		*
Altezza di taglio (mm)(valore approssimativo)	11	1,5	12	5	13	13,5	14	14,5

15	16	17	18	19	20
15	15,5	16	16	5	17	17,5	18	18,5	19	19,5	20

Accessorio pettine [C]

Indicatore	21	*	22	23	24		*		*
Altezza di taglio (mm)(valore approssimativo)	21	21,5	22	22	5	23	24	24,5

25	26	27	28	29	30
25	25,5	26	26	5	27	27,5	28	28,5	29	29,5	30

Taglio della barba

Regolazione della lunghezza della barba

Tenendo il regolabarba/tagliacelli con l'interruttore di accensione rivolto verso l'alto, tagliare portando la lama a contatto con la pelle e facendo scorrere il regolabarba/ tagliacapelli contropelo. (Fig. 4-1)

• Quando si taglia un volume consistente di barba, è possibile che i peli tagliati si accumulino all'interno dell'accessorio pettine; dopo anni utilizzato è quindi necessario eliminare tutti i peli residui.

Taglioswana l'accessorio pettine/taglio della peluria

Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione rivolto verso l'esterno, tagliare portando la lama a contatto con la pelle. (Fig. 4-2)

• Il regolabarba/tagliacapelli non consente di tagliare peli di lunghezza inferiore a 0,5 mm.

Modellare la barba

Utilizzare il regolabarba/tagliacapelli nella alcun accessorio pettine per modellare adeguamente la barba.

Baffi e contorno labbra (Fig. 4-3-1) Tenendo il regolabarba/tagliacappi con l'interruttore di accensione rivolto verso il basso, tagliare con la lama posizionata a 90^ rispetto alla pelle.
Estremità dei baffi (Fig. 4-3-2) Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione rivolto verso l'esterno, tagliare gradualmente partendo dalle estremità portando la lama a contatto con la pelle.

Basette (Fig. 4-3-3)
Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione nella parte inferiore, tagliare spostando il regolabarba/tagliacapelli verso il basso con la lama posizionata a 90^ rispetto alle basette.
Barba (Fig. 4-3-4)
Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione rivolto verso l'esterno, tagliare portando la lama a contatto con la pelle e tagliando orizzontalmente spostando in avanti il regolabarba/tagliacapelli.

Taglio dei capelli

Per mantenere le lame affiliate, rimuovere i residui di peli/capelli dopociascun utilizzato.

Taglio a una lunghezza uniforme (Fig. 4-4)

1 Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione rivolto versuso l'alto, tagliare spostando lentamente il regolabarba/tagliacapelli contropelo e versuso la parte più alta della testa.
2 Tagliare lentamente andando avanti e indietro da varie direzioni per evitare di mancare dei punti.

Regolare la lunghezza intorno alle orecchie e alla linea del collo (Fig. 4-5)

Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione rivolto verso l'alto, tagliare intorno alle orecchie e alla linea del collo ( solfi vando la punta dell'accessorio pettine un po' alla volta dall'attaccatura dei capelli.

Tagliare la peluria intorno alla linea del collo (Fig. 4-6)

Tenere il regolabarba/tagliacapelli con l'interruttore di accensione nella parte inferiore, toccando la lama in direzione perpendicolare all'area della peluria e spostare il regolabarba/ tagliacapelli verso il basso lungo la pelle.

• Si consiglia di chiedere a qualcun altro di tagliare i capelli intorno alle orecchie e alla linea del collo.

Taglio dei peli del corpo (Fig. 4-7)

Tagliare i peli delle ascelle e della zona bikini con l'accessorio pettine per i peli del corpo.

1 Fissare l'accessorio pettine per i peli del corpo alla testina.
2 Tenendo il regolabarba/tagliacapelli con l'interruttore di accensione nella parte inferiore, tagliare portando la lama a contatto con la pelle e spostando lentamente il regolabarba/ tagliacapelli nella direzione illustrata.
- Se i peli sono troppo lunghi, potrebbe non essere possibile ottenere i risultati desiderati. In tal caso tagliare i peli a una lunghezza di circa 10mm prima di utilizzato il regolabarba/tagliacapelli.

Manutenzione

Assicurarsi che il corpo principale sia spento.
- Lubricare后再 la pulizia e riporre la testina con uno degli accessori pettine montato.

Come pulire

Conacqua

Per rimuovere lo sporco leggero

Per rimuovere lo sporco consistente

1. Rimuovere l'accessorio pettine e far scorrere l'acqua nell'ingresso acqua. (Fig. 5)
2. Rimuovere la testina, l'accessorio pettine e la lama e sciacquarli con acqua corrente.

3. Scuotere ripetutamente per eliminare eventuali gobce.

4. Nel far sgoceoliare l'acqua,fare attenzione a non colpire il lavandino o altri oggetti con l'apparecchio.

5. Eliminare l'acqua con un panno asciutto e asciugare bene.
6. Si asciughera più velocemente con la lama rimossa.

Con la spazzola per pulizia (Fig. 6)

1. Rimuovere la testina, l'accessorio pettine e la lama.
2. Spazzolare via eventuali residui di capelli alla testina, dall'accessorio pettine e intorno alle lame.
3. Spazzolare via eventuali residui di capelli tra la lama fissa e la lama mobile, premendo allo stesso tempo la levetta per la pulizia (b) verso il basso in modo da sollevare le lama mobile.

Note

• Non pulire con diluenti, benzina, alcol ecc.
  Si rischia altrimenti di causare malfunzionamenti, incrinature o scolorimento delle parti.

Rimozione e montaggio della lama

Per rimuovere la lama, afferrare la testina, posizionare il pollice vicino alle lame e spingerle in direzione opposa rispetto alla testina. (Fig. 7-1)

Per montare la testina, insere il gancio di montaggio (d) nell'attacco della lama sulla testina (c) e premerlo fino a quando si avvertire uno scatto. (Fig. 7-2)

Part di ricambio

Lama: una volta agli tre anni

Le parti di ricambio sono disponibili presso il vosto rivenditore o Centro di Manutenzione.

• Applicare l'olio lubricante alla lama prima e dopo agli uso.
  1 Rimuovere la lama.
  2 Applicare una goccia di olio lubricidente in agli punto indicato. (Fig. 8)
  3 Fissare la lama alla testina, attivare l'alimentazione e lasciare in funzione per circa 5 secondi.

Risoluzione dei problemi

Problema Azione

L'apparecchio non taglia più.

Il tempo di funzionamento è breve.

L'apparecchio ha smesso di funzionare.

Emette un forte rumore.

Se non è possibile risolverve i problemi precedentitramite le azioni indicate, contattare il proprio rivenditore o un centro di servizi autorizzato da Panasonic per la riparazione.

Fino a quando i problemi non sono risoltti, seguire ciascuna procedura come segue:

1. Caricare l'apparecchio.
2. Pulire la lama e aplicare dell'olio lubricidente.(Vedere pagine 27 e 28.)
3. Sostituire la lama. (Vedere pagina.)

Pulire la lama e applicare dell'olio lubricante. (Far riferimento alla ).

Assicurarsi che la lama sia collegata correttamente.

Specifiche

Rumore acustico nell'aria 66 (dB (A) re|1 pW)

Il prodotto è progettato solo per uso domestico.
